BEDIENUNGSANLEITUNG 55EC930V LG

Gather and bind the cables with the cable holder. Arrange the cable in the cable mangement. ** Wall Mount Type ** (Only EC93**) Cable Holder Cable Management Cable Holder CAUTION yy Do not move the TV by holding the cable holder, as the cable holder may break, and injuries and damage to the TV may occur. A-6 MAKING CONNECTIONS MAKING CONNECTIONS Deutsch Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine Wandantennenbuchse an. This section on MAKING CONNECTIONS mainly uses diagrams for the EC93** models. Antenna Connection Wall Antenna Socket HINWEIS yy Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter. yy Ist das Bild schlecht, installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern. yy Wenn die Bildqualität bei angeschlossener Antenne schlecht ist, richten Sie die Antenne richtig aus. yy Antennenkabel und Verstärker sind nicht im Lieferumfang enthalten. yy Unterstützter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC Français 13/18V 700mA Max LNB IN Satellite

A-10 MAKING CONNECTIONS

Deutsch Überträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät. HINWEIS yy Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des TV-Gerätes zu verwenden. yy Verwenden Sie das neueste HochgeschwindigkeitsHDMI™-Kabel mit CEC-Funktion (Customer Electronics Control). yy High-Speed-HDMI™-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und höher getestet. yy Unterstütztes HDMI-Audioformat: Dolby Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz, 192Khz) (Nur EC97**, EC98**)

1) Die HDMI-Spezifikationen können für jeden

Eingangsanschluss unterschiedlich sein. Überprüfen Sie deshalb die Spezifikationen des Geräts, bevor Sie es anschließen.

2) Für mehr Informationen zu den HDMISpezifikationen für jeden Eingang wenden Sie

sich an den Kundenservice. Unterstütztes Format: 4K bei 50/60 Hz Farbtiefe/ChromaBildrate Auflösung Abtastrate (Hz) 8 bit 10 bit 12 bit YCbCr YCbCr 4:2:0 1 4:2:0 YCbCr 4:2:2 1 3840 x 2160p YCbCr 4096 x 2160p 4:4:4 1 RGB 4:4:4 1 1: Wird nur bei einem HDMI IN 3-Anschluss unterstützt HINWEIS yy Es wird empfohlen, das mitgelieferte HDMIKabel (HDMI-Anschluss 3) zu verwenden. Wenn Sie sich für ein handelsübliches HDMI-Kabel entscheiden, verwenden Sie ein High-Speed-HDMIKabel (3 m oder kürzer). Français Permet de transmettre les signaux vidéo et audio numériques d’un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI comme indiqué sur l’illustration suivante. REMARQUE yy Pour obtenir une meilleure qualité d’image, il est recommandé d’utiliser la TV avec une connexion HDMI. yy Utilisez le tout nouveau câble haut débit HDMI™ avec la fonction CEC (contrôles électroniques client). yy Les câbles HDMI™ haut débit sont testés pour transporter un signal HD de 1080p ou supérieur. yy Formats audio HDMI pris en charge : Dolby Digital (32Khz, 44.1Khz, 48Khz), DTS(44.1Khz, 48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz, 192Khz) (Uniquement EC97**, EC98**)

Deutsch Überträgt digitale Videosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät. Schließen Sie ein Audiokabel an, um ein Audiosignal zu übertragen. ( Audio in) (*Not Provided) HINWEIS AUDIO OUT DVI OUT DVD / Blu-Ray / PC / HD Cable Box / HD STB yy Abhängig von der Grafikkarte funktioniert der DOS-Modus bei Einsatz eines HDMI-zuDVI-Kabels möglicherweise nicht. yy Bei Verwendung des HDMI/DVI-Kabels wird nur eine einfache Verbindung unterstützt.

Component Connection Deutsch Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät wie in der Abbildung gezeigt über ein Komponentenkabel mit dem TV-Gerät. HINWEIS yy Wenn Kabel falsch angeschlossen werden, kann dies dazu führen, dass ein Bild in Schwarz-Weiß oder in verzerrten Farben erscheint.

(Only EC97**, EC98**) USB (*Not Provided) HUB (*Not Provided) HDD (*Not Provided) Verbinden Sie ein USB-Speichergerät, z. B. USB-Flash-Speicher, eine externe Festplatte oder einen USB-Kartenleser für Speicherkarten mit dem TV-Gerät, und greifen Sie auf das Menü „Smart Share“ zu, um verschiedene Multimediadateien zu verwenden. HINWEIS yy Einige USB-Hubs funktionieren vielleicht nicht. Falls ein über einen USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es direkt mit dem USB IN-Anschluss am TV-Gerät. yy Schließen Sie eine externe Stromquelle an, wenn eine USB-Verbindung erforderlich ist. yy Verbindungsanleitung für USB 3.0 : Einige USB-Geräte, die dem USB 3.0-Standard nicht entsprechen, funktionieren möglicherweise nicht. Schließen Sie Ihr Gerät in diesem Fall an einen USB IN 2- oder USB IN 3-Anschluss an. (Nur EC97**, EC98**)

CI module Connection Deutsch Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-Modus an. Diese Funktion ist in einigen Ländern nicht verfügbar. HINWEIS (*Not Provided) yy Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIA-Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden. yy Wenn das Fernsehgerät keine Videos oder Audio-Dateien abspielt, während es mit der CI+ CAM verbunden ist, wenden Sie sich an den Serviceanbieter für Antenne / Kabel / Satellit. Français

TV-izhod : Izhod za analogne in digitalne televizijske signale. OPOMBA yy Kabel Euro Scart mora biti signalno zaščiten. yy Pri gledanju digitalne televizije v 3D-načinu je mogoče po kablu SCART oddajati le 2D-izhodne signale. yy Pri uporabi funkcije Time Machine pri digitalni televiziji izhodnih signalov monitorja ni mogoče oddajati po kablu SCART. MAKING CONNECTIONS English Connect various external devices to the TV and switch input modes to select an external device. For more information on external device’s connection, refer to the manual provided with each device. Available external devices are: HD receivers, DVD players, VCRs, audio systems, USB storage devices, PC, gaming devices, and other external devices. A-35 Deutsch Verbinden Sie mehrere externe Geräte mit dem TVGerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes. Verfügbare externe Geräte sind : HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USBSpeichergeräte, PCs, Spielkonsolen und weitere externe Geräte. NOTE yy The external device connection may differ from the model. yy Connect external devices to the TV regardless of the order of the TV port. yy If you record a TV program on a DVD recorder or VCR, make sure to connect the TV signal input cable to the TV through a DVD recorder or VCR. For more information of recording, refer to the manual provided with the connected device. yy Refer to the external equipment’s manual for operating instructions. yy If you connect a gaming device to the TV, use the cable supplied with the gaming device. yy In PC mode, there may be noise associated with the resolution, vertical pattern, contrast or brightness. If noise is present, change the PC output to another resolution, change the refresh rate to another rate or adjust the brightness and contrast on the PICTURE menu until the picture is clear. yy In PC mode, some resolution settings may not work properly depending on the graphics card. yy If Ultra HD content is played via PC, the video or audio may have disruptions intermittently depending on your PC’s performance. HINWEIS yy Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein. yy Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TVGerät. yy Wenn Sie eine Fernsehsendung über DVD-oder Videorekorder aufnehmen, vergewissern Sie sich, dass das TVGerät über das Eingangskabel für das TVSignal mit dem DVD-oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Gerätes. yy Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes. yy Wenn Sie eine Spielekonsole mit dem TVGerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel. yy Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auflösung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menü „BILD“ an, bis das Bild optimal ist. yy Abhängig von der Grafikkarte funktionieren im PC-Modus einige Auflösungseinstellungen möglicherweise nicht ordnungsgemäß. yy Falls Sie Ultra-HD-Inhalte über einen PC zuspielen, ist dessen Leistungsfähigkeit entscheidend für ein störungsfreies Abspielverhalten von Bild & Ton.

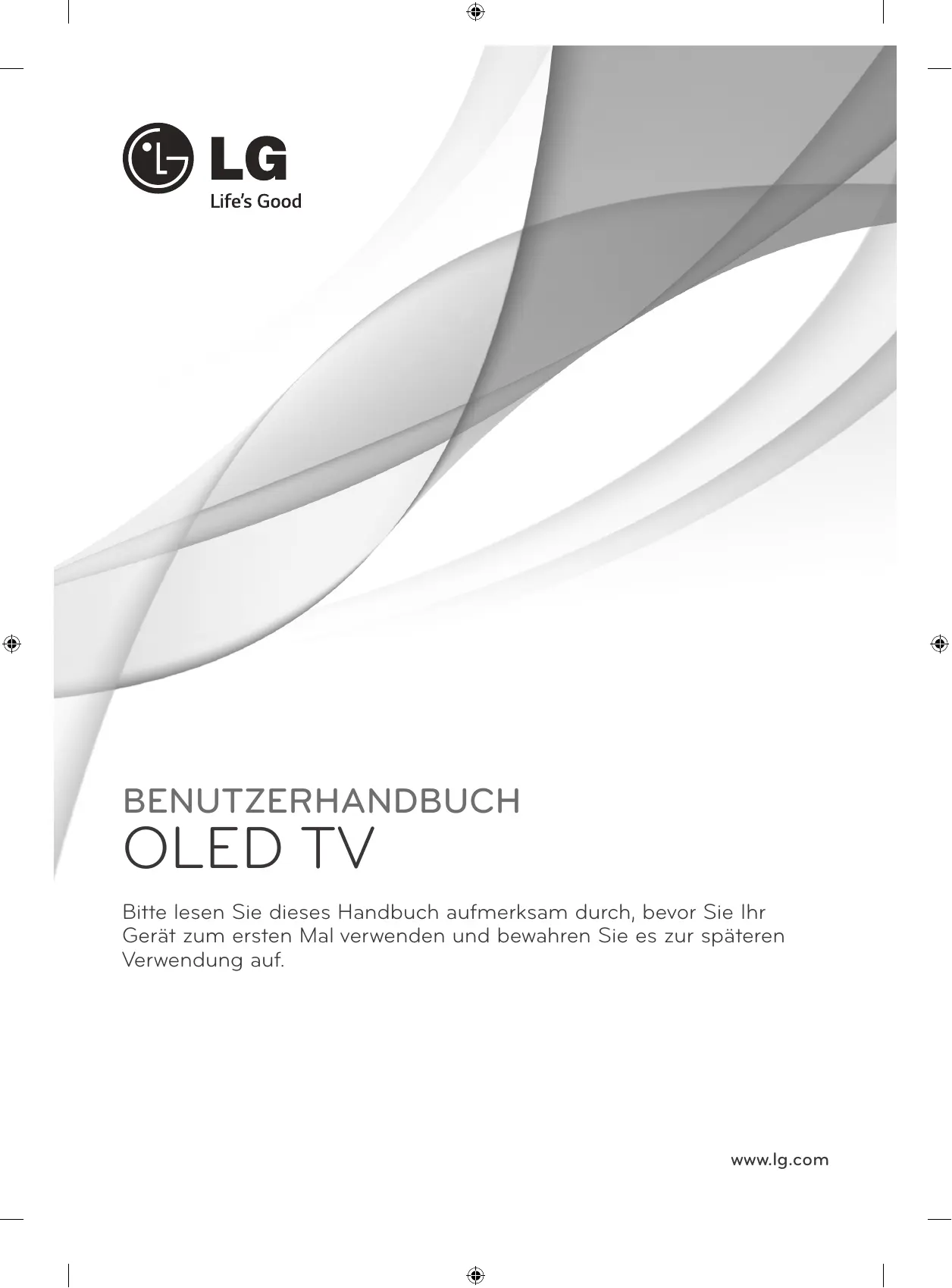

BENUTZERHANDBUCH OLED TV Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com

INHALTSVERZEICHNIS INHALTSVERZEICHNIS DEUTSCH

EINRICHTUNG DER EXTERNEN STEUERUNG

Reinigung des TV-Gerätes - Bildschirm, Rahmen, Gehäuse und Standfuß - Netzkabel

- Wiedergabe von 3D-Material

MONTAGE UND VORBEREITUNG

Auspacken Separat erhältlich Gehäuse und Bedienelemente - Verwendung der Joystick-Taste Anheben und Bewegen des TV-Gerätes Montage auf einem Tisch Wandmontage Wandmontage: Installationsanleitung - Abnehmen des Standfußes Verwendung der integrierten Kamera - Vorbereitung der integrierten Kamera - Bezeichnungen der Teile der integrierten Kamera - Überprüfung des Aufnahmebereichs der Kamera

Registrieren der Magic- Fernbedienung So wird die Magic- Fernbedienung verwendet Vorsichtsmaßnahmen bei der Verwendung der Magic- Fernbedienung

WARNUNG yy Bei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod. VORSICHT yy Bei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts. HINWEIS yy Der Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch. LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE / EINRICHTUNG DER EXTERNEN STEUERUNG

LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. DEUTSCH

ANMERKUNG ZU OPEN SOURCE-SOFTWARE

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen. Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

EINRICHTUNG DER EXTERNEN STEUERUNG

Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.lg.com.

SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte DEUTSCH aufmerksam durch. WARNUNG Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf: --Unter direkter Sonneneinstrahlung --In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer --In der Nähe von Hitzequellen, wie z. B. Öfen und anderen hitzeerzeugenden Geräten --In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht Dampf oder Öl ausgesetzt sein kann --In Bereichen, die Regen oder Wind ausgesetzt sind --In der Nähe von Behältern mit Wasser, wie z. B. Vasen Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.

Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr. Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein. Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags. Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen Stromschlags. Das Stromkabel muss vollständig in die Steckdose eingesteckt werden. Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr. Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper in Berührung kommen. Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen. Stellen Sie keinen schweren Gegenstand oder das Gerät Selbst, oder auf das Stromkabel. Andernfalls kann es zu Bränden und Stromschlägen kommen. Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich des Gebäudes so, dass kein Regen hereinfließen kann. Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen. Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen. SICHERHEITSHINWEISE

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose an. Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeiführen und die Person ins nächste Krankenhaus bringen. Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgerufen werden können. Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat, sofort einen Arzt aufsuchen. Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden haben. Es besteht die Gefahr eines tödlichen Stromschlags. (Abhängig vom Modell) Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes. Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosionsgefahr. Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhölzer in das Gerät gelangen. Achten Sie insbesondere auf Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst. Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzündlichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Stromschlag- und Brandgefahr. Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt werden. Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tödlichen Stromschlags. Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Öffnen Sie zum Lüften die Fenster. Durch Funken können ein Brand oder Verbrennungen hervorgerufen werden. DEUTSCH

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen. Andernfalls können Verletzungen verursacht oder das Gerät beschädigt werden.

SICHERHEITSHINWEISE DEUTSCH

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder verändern. Es besteht Stromschlag- und Brandgefahr. Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kundendienst. Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung. --Das Gerät wurde einer Erschütterung ausgesetzt --Das Gerät wurde beschädigt --Fremdkörper sind in das Gerät gelangt --Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen Dies kann Brand oder Stromschlag verursachen.

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit nicht verwendet wird. Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der Isolation kann zu Kriechverlust, Stromschlag oder Brand führen. Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät ab. SICHERHEITSHINWEISE

VORSICHT Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden. Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkraft. Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen. Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen. Verwenden Sie nur den angegebenen Batterietyp. Andernfalls könnte die Fernbedienung beschädigt werden. Alte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls könnten die Batterien überhitzen und auslaufen. Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt werden. Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf. Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor befinden. Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall den Raum. Achten Sie beim Anschluss von externen Geräten, wie z. B. Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind. Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können. DEUTSCH

Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die Antenne herunterfällt. Andernfalls besteht die Gefahr von Stromschlägen. Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder auf denen das Produkt keinen sicheren Halt hat. Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können. Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden können.

SICHERHEITSHINWEISE DEUTSCH

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schalter.) Ein mechanischer Defekt oder Stromschlag können die Folge sein. Folgen Sie den unten stehenden Installationsanweisungen, um ein Überhitzen des Gerätes zu verhindern. --Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen. --Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h. weder in einem Regal oder Schrank). --Stellen Sie es nicht auf Kissen oder Teppichen ab. --Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine Tischdecke oder einen Vorhang verdeckt werden. Andernfalls kann es zu einem Brand kommen.

Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über längere Zeit läuft, da die Lüftungsöffnungen heiß werden können. Dies hat keinen Einfluss auf den Betrieb oder die Leistung des Produkts. Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen. Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub sind. Es besteht Brandgefahr. Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt. Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das Gerät nicht. Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzerrungseffekten auf dem Bildschirm kommen. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer oder Verfärbungen verursachen. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät und seinen Bildschirm beschädigen. Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am Gerät (Verformung, Korrosion und Schäden) kommen. Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten. Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose. Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann dies einen Brand verursachen. Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das Stromkabel, Antennenkabel und alle anderen Anschlusskabel. Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch es zu einem Brand oder Stromschlag kommen kann. SICHERHEITSHINWEISE

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden. Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit über das Gerät gegossen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn das Gerät fallen gelassen wurde. Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes. Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von zwei bis sechs Millionen Pixel. Unter Umständen sind winzige schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten) sind Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich. Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Videospiels oder Computerbildschirm) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. Dies kann für einen längeren Zeitraum anhalten oder nicht mehr verschwinden. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie gedeckt. Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren Zeitraum(1 oder mehr Stunden für die organische Leuchtdiode). Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des Bildschirms zum Einbrennen kommen. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. Erzeugtes Geräusch „Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders. Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes. DEUTSCH

Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden Bauteile des Produkts fachgerecht gereinigt werden. Angesammelter Staub kann mechanische Fehler verursachen. 10 SICHERHEITSHINWEISE Wiedergabe von 3D-Material WARNUNG DEUTSCH Betrachtungsumgebung yy Betrachtungszeit -- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrachten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdigkeit oder Augenbelastungen verursachen. Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung yy Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten Mustern von 3D-Inhalten ausgesetzt werden. yy Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden. yy Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen Sehens gemieden werden. Diese Personen sehen 3D-Bilder häufig als Doppelbilder oder fühlen ein Unbehagen beim Betrachten. yy Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus (Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häufigere Pausen als durchschnittliche Erwachsene einzulegen. yy Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten von 3D-Inhalten. Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung absehen sollten yy Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder Alkoholkonsum müde sind. yy Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen Sie sich so lange, bis die Symptome verklungen sind. -- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen gehören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit. SICHERHEITSHINWEISE

VORSICHT Betrachtungsumgebung Betrachtungsalter yy Kleinkinder/Kinder -- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten. -- Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre Sehkraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwendung besonderer Vorsicht betrachten. -- Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als Erwachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereoskopischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen. yy Jugendliche -- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulation bei 3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten. yy Ältere Personen -- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein. Vorsicht bei der Verwendung der 3D-Brille Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos möglicherweise nicht richtig sehen. yy Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille. yy Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge haben. yy Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es zu Verformungen kommen. yy Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberfläche der 3D-Brille nicht mit scharfen Objekten, und verwenden Sie zum Reinigen keine Chemikalien. DEUTSCH

Betrachtungsabstand - Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohlsein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.

12 INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG

HINWEIS DEUTSCH Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden. Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden. Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden. Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen. Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird. INSTALLATIONSVERFAHREN

Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind. Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist. Sie können die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung hergestellt wurde.

• Wenn das Fernsehgerät nach der Auslieferung das erste Mal eingeschaltet wird, kann die Initialisierung einige Minuten dauern.

MONTAGE UND VORBEREITUNG

Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät. VORSICHT Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf.

HINWEIS Die im Lieferumfang enthaltenen Artikel sind modellabhängig. Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten. Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Geräts passt.

MONTAGE UND VORBEREITUNG 13

DEUTSCH Fernbedienung und Batterien (AAA) (Abhängig vom Modell) (Siehe S. 25, 26) Magic-Fernbedienung, Batterien (AA) (Siehe S. 27) Benutzerhandbuch Cinema-3D-Brille Je nach Modell oder Land kann die Anzahl der 3DBrillen abweichen. Kabelhalter (Siehe S. A-4, A-5) KomponentenVideokabel (Siehe S. A-20) Composite-Videokabel (Siehe S. A-20, A-21) HDMI-Kabel (Nur EC97**, EC98**) (Siehe S. A-8, A-9) SCART-Kabel (Siehe S. A-32) AV Abdeckung (Nur EC98**) (Siehe S. A-4) AV Abdeckung (Nur EC93**) (Siehe S. A-4) AV Abdeckung (Nur EC97**) (Siehe S. A-4) Kabelclip 2 Stk (Nur EC97**) (Siehe S. A-4, A-5) Kabelclip-Schraube 2 Stk, M4 x L10 (Nur EC97**) (Siehe S. A-5) Reinigungstuch (Abhängig vom Modell) P P Tag On Tag on (Abhängig vom Modell)

14 MONTAGE UND VORBEREITUNG

Separat erhältlich DEUTSCH Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird. Diese Artikel können Sie über Ihren Fachhändler beziehen. Diese Geräte sind nur mit bestimmten Modellen kompatibel. AG-F*** Cinema-3D-Brille AN-MR500 Magic-Fernbedienung LG Audiogerät Tag on Kompatibilität AN-VC5** Kamera für Videogespräche AG-F***DP Dual Play-Brille EC93** EC97** EC98** AG-F*** Cinema-3D-Brille

AN-MR500 Magic-Fernbedienung

AN-VC5** Kamera für Videogespräche

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

MONTAGE UND VORBEREITUNG 15

Gehäuse und Bedienelemente Option A: EC93** <Vorderansicht> <Rückansicht> DEUTSCH Bildschirm Lautsprecher Fernbedienung Sensoren und intelligente Sensoren1 LG Leuchtlogo Joystick-Taste2 Option B: EC97** integrierte Kamera Bildschirm Lautsprecher Fernbedienung Sensoren und intelligente Sensoren1 LG Leuchtlogo Joystick-Taste3

16 MONTAGE UND VORBEREITUNG

Option C: EC98** <Vorderansicht> <Rückansicht> integrierte Kamera Bildschirm DEUTSCH Lautsprecher LG Leuchtlogo Fernbedienung Sensoren und intelligente Sensoren1 Joystick-Taste

Intelligente Sensoren - Einstellung der Bildqualität und Helligkeit entsprechend der Umgebungsbedingungen. Joystick-Taste - Diese Taste befindet sich hinter dem Bildschirm. Joystick-Taste - Diese Taste befindet sich unten am Bildschirm. HINWEIS Sie können das LG Leuchtlogo über ALLGEMEIN in den Hauptmenüs ein- und ausschalten.

MONTAGE UND VORBEREITUNG 17

Verwendung der Joystick-Taste Sie können das Fernsehgerät bedienen, indem Sie die entsprechende Taste drücken oder den Joystick nach rechts, links, oben oder unten bewegen. DEUTSCH Grundfunktionen Einschalten Drücken Sie bei ausgeschaltetem Fernsehgerät einmal kurz auf die Taste Joystick, und lassen Sie sie dann wieder los. Ausschalten Drücken Sie bei eingeschaltetem Fernsehgerät für ein paar Sekunden einmal auf die Taste Joystick, und lassen Sie sie dann wieder los. Lautstärkesteuerung Sie können die Lautstärke regeln, indem Sie die Taste Joystick nach links oder rechts bewegen. Programmauswahl Sie können durch die gespeicherten Programme navigieren, indem Sie die Joystick-Taste nach oben oder unten bewegen. HINWEIS yy Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und die gespeicherten Programme nicht mehr anpassen. Einstellen des Menüs Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal. Sie können die Menüpunkte ( , , oder links bewegen. ) einstellen, indem Sie die Joystick-Taste nach oben, unten, rechts TV AUSSCHALTEN Schaltet das Gerät aus. SCHLIESSEN Blendet die Bildschirmmenüs aus und kehren zum TVBild zurück. EINGANG Ändert die Eingangsquelle.

18 MONTAGE UND VORBEREITUNG

Anheben und Bewegen des TV-Gerätes DEUTSCH Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten. yy Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden. yy Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt. VORSICHT yy Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte. yy Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren. yy Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben. yy Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden. yy Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest. yy Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus. yy Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts. yy Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann. yy Halten Sie das Fernsehgerät beim Bewegen aufrecht, und drehen Sie es nicht auf die Seite, und kippen Sie es nicht. yy Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass die hervorstehende Joysticktaste nicht beschädigt wird.

MONTAGE UND VORBEREITUNG 19

Montage auf einem Tisch

(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.) Für optimale Sicherheit befestigen Sie die Standhalterung fest an einer Wand. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm

Schließen Sie das Stromkabel an eine Steckdose an. VORSICHT yy Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte. Setzen Sie die Ringschrauben oder TVHalterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie. -- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben. Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab. Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft. VORSICHT yy Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen. HINWEIS yy Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen. yy Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler. DEUTSCH Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position. -- Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten. 10 cm Befestigen des TV-Gerätes an einer Wand

20 MONTAGE UND VORBEREITUNG

Wandmontage Model VESA (A x B) DEUTSCH Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird. Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß an der Wand befestigt ist und genügend Abstand besteht, um externe Geräte anzuschließen. 10 cm 10 cm 10 cm 10 cm Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden. Separat zu beziehen (Wandmontagehalterung) Modell (A)

Standardschraube Anzahl Schrauben Wandmontagehalterung 55EC93** 65EC97**

Standardschraube Anzahl Schrauben 77EC98** 400 x 400

LSW420BX Wandmontagehalterung VORSICHT yy Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. yy Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. yy Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte. yy Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie. HINWEIS yy Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind. yy Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile. yy Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler. yy Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. yy Weitere Informationen können Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.

MONTAGE UND VORBEREITUNG 21

Wandmontage: Installationsanleitung (Nur EC98** - Separat erhältlich) Typ 1: Anbringen des Fernsehers an der Wand vor Entfernen des Standfußes DEUTSCH

Anbringen der Abstandhalter

Abnehmen des Standfußes Entfernen Sie die VESA-Schrauben (4 Stk). Wandmontagehalterung

Bringen Sie die Abstandhalter (4 Stk) und die Schrauben für die Abstandhalter (4 Stk) an.

Distanzstückschraube Distanzstück

Anbringen der Wandhalterung

Bewegen Sie die Halterung nach dem Anbringen nach vorne Standfuß

22 MONTAGE UND VORBEREITUNG

Typ 2: Anbringen des Fernsehers an der Wand nach Entfernen des Standfußes

DEUTSCH Wandmontagehalterung

VORSICHT yy Wenn Sie den Fernseher mit seiner Rückseite auf eine gepolsterte Oberfläche legen, achten Sie darauf, ihn nicht zu beschädigen.

MONTAGE UND VORBEREITUNG 23

Verwendung der integrierten Kamera Sie können über Skype Videogespräche führen oder mithilfe der integrierten Kamera des Fernsehgeräts die Bewegungserkennung nutzen. Dieses Fernsehgerät unterstützt nicht die Verwendung einer externen Kamera.

Bewegen Sie den Schieberegler an der Rückseite des Fernsehgeräts nach oben, wenn Sie die Kamera verwenden möchten. Hebel zur Anpassungdes Winkels Schieberegler HINWEIS yy Vor der Verwendung der integrierten Kamera müssen Sie sich bewusst sein, dass Sie nach den einschlägigen nationalen Gesetzen, einschließlich des Strafrechts, gesetzlich für die Nutzung oder den Missbrauch der Kamera verantwortlich sind. yy Die einschlägigen nationalen Gesetze umfassen das Gesetz über den Schutz personenbezogener Daten, das die Verarbeitung und Weitergabe von persönlichen Daten regelt, und das esetz über die Regulierung der Kameraüberwachung am Arbeitsplatz und an anderen Orten. yy Verwenden Sie die integrierte Kamera auf keinen Fall für bedenkliche, rechtsoder sittenwidrige Aufnahmen. Mit Ausnahme von öffentlichen Orten oder Veranstaltungen muss gegebenenfalls eine Einverständniserklärung für Fotoaufnahmen eingeholt werden. Wir raten Ihnen von Aufnahmen folgender Szenen ab: (1) Filmen Sie nicht an Orten, an denen dies generell verboten ist, z. B. Toiletten, Umkleiden, Umkleidekabinen und Sicherheitsbereiche. (2) Verletzen Sie nicht die Privatsphäre anderer Personen. (3) Verletzen Sie nicht die einschlägigen Vorschriften oder Gesetze. HINWEIS Entfernen Sie die Schutzfolie bevor Sie die integrierte Kamera verwenden.

Sie können den Kamerawinkel mit dem Hebel zur Anpassung des Winkels an der Rückseite der integrierten Kamera einstellen. [Seitenansicht]

Objektiv DEUTSCH (Nur EC97**, EC98**) Vorbereitung der integrierten Kamera

24 MONTAGE UND VORBEREITUNG

Drücken Sie die integrierte Kamera nach unten, wenn Sie sie nicht verwenden. DEUTSCH Bezeichnungen der Teile der integrierten Kamera Kameraobjektiv Schutzfolie Mikrofon Überprüfung des Aufnahmebereichs der Kamera

Drücken Sie zur Anzeige des Menüs “Home” (Home) auf der Fernbedienung. die Taste Wählen Sie Kamera aus, und drücken Sie dann die Taste Rad (OK). HINWEIS Der optimale Abstand zur Kamera beträgt bei der Verwendung der Bewegungserkennung zwischen 1,5 und 4,5 m. FERNBEDIENUNG 25 FERNBEDIENUNG oder VORSICHT yy Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. yy Abhängig vom Absatzmarkt ist die Fernbedienung möglicherweise nicht enthalten. Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist. (EIN/AUS) Ein- oder Ausschalten des TV-Geräts. INPUT Ändert die Eingangsquelle. SETTINGS Öffnen der Hauptmenüs. Q. MENU Öffnet die Schnellmenü INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm. SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. Wählt Radio-, TV- und DTV-Programme. TV/RAD Zifferntasten Zur Eingabe von Nummern. (Space) Gibt ein Leerzeichen auf der Bildschirmtastatur wieder. GUIDE Öffnet den Programmführer. Q.VIEW Kehrt zurück zum vorherigen Programm. Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. Wird zur Ansicht von 3D-Videos verwendet. MUTE Stellt den Ton aus. Navigiert durch die gespeicherten Programme. PAGE Wechselt zum vorherigen oder nächsten Bildschirm. FAV

RECENT Zeigt den aktuellen Verlauf an. SMART Öffnet das Home-Menü. LIVE MENU Zeigt die Listen „Empfohlen“, „Programm“, „Suchen“ und „Aufgezeichnet“ an. 1 TELETEXT-Tasten( TEXT / T.OPT) Diese Tasten werden für Teletext verwendet. Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen. BACK Zurück zur vorherigen Ebene. EXIT Blendet alle Bildschirmmenüs aus und kehrt zum TV-Bild zurück.

AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. Beginnen Sie mit dem Aufnehmen, und lassen Sie das REC/ Aufnahmemenü anzeigen. (nur Time MachineReady Geräte) ) Steuerung von Premium-Inhalten, Steuerungstaten ( Time MachineReady- oder SmartShare-Menüs oder der SIMPLINKkompatiblen Geräte (USB oder SIMPLINK oder Time MachineReady). 2 Farbtasten Öffnen Sonderfunktionen in manchen Menüs. ( : Rot, : Grün, : Gelb, : Blau) DEUTSCH (Abhängig vom Modell) Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TVGerät bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor. 26 FERNBEDIENUNG DEUTSCH (EIN/AUS) Ein- oder Ausschalten des TV-Geräts. INPUT Ändert die Eingangsquelle. SETTINGS Öffnen der Hauptmenüs. Q. MENU Öffnet die Schnellmenü INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm. (Benutzeranleitung) Ruft das Benutzerhandbuch auf. Zifferntasten Zur Eingabe von Nummern. (Space) Gibt ein Leerzeichen auf der Bildschirmtastatur wieder. GUIDE Öffnet den Programmführer. Q.VIEW Kehrt zurück zum vorherigen Programm. FAV

Regelt die Lautstärke. FAV Zugriff auf die Liste der Lieblingskanäle. Wird zur Ansicht von 3D-Videos verwendet. MUTE Stellt den Ton aus. Navigiert durch die gespeicherten Programme. PAGE Wechselt zum vorherigen oder nächsten Bildschirm. RECENT Zeigt den aktuellen Verlauf an. SMART Öffnet das Home-Menü. MY APPS Zeigt die Liste der Apps an. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen. Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. BACK Zurück zur vorherigen Ebene. LIVE MENU Zeigt die Listen „Empfohlen“, „Programm“, „Suchen“ und „Aufgezeichnet“ an. EXIT Blendet alle Bildschirmmenüs aus und kehrt zum TV-Bild zurück. Farbtasten Öffnen Sonderfunktionen in manchen Menüs. ( : Rot, : Grün, : Gelb, : Blau) 1 TELETEXT-Tasten( verwendet. TEXT / T.OPT) Diese Tasten werden für Teletext APP/ Wählen Sie die Menüquelle für MHP TV. (Nur Italien) (abhängig vom Modell) Steuerungstaten ( ) Steuerung von Premium-Inhalten, Time MachineReady- oder SmartShare-Menüs oder der SIMPLINKkompatiblen Geräte (USB oder SIMPLINK oder Time MachineReady). LIVE TV Rückkehr zum LIVE-TV. REC/ Beginnen Sie mit dem Aufnehmen, und lassen Sie das Aufnahmemenü anzeigen. (nur Time MachineReady Geräte) SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf. AD Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert. TV/RAD Wählt Radio-, TV- und DTV-Programme.

Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. (ZURÜCK) Zurück zum vorherigen Bildschirm. (EIN/AUS) Ein- oder Ausschalten des TV-Gerätes. Navigationstasten (nach oben/nach unten/nach links/nach rechts) Drücken Sie die Tasten Nach oben/ Nach unten/Nach links/Nach rechts, um im Menü zu navigieren. Wenn Sie die Tasten drücken, während der Zeiger verwendet wird, verschwindet der Zeiger vom Bildschirm, und die MagicFernbedienung funktioniert wie eine herkömmliche Fernbedienung. Um den Zeiger erneut auf dem Bildschirm anzuzeigen, schütteln Sie die MagicFernbedienung nach links und rechts. Rad (OK) Drücken Sie auf die Mitte der RadTaste, um ein Menü auszuwählen. Sie können mithilfe der Radtaste das Programm wechseln. BACK HOME

MY APPS Farbtasten Öffnen Sonderfunktionen in manchen Menüs. ( : Rot : Grün : Gelb : Blau) Regelt die Lautstärke. (Home) Öffnet das Home-Menü. (AUSGANG zu LIVE) Wechselt zwischen Sendung (Antenne) und verschiedenen Eingängen. (Spracherkennung) /INPUT

Navigiert durch die gespeicherten Programme oder Kanäle. Zeigt den Remote-Bildschirm an.

• Öffnet das Universalsteuerungs-Menü. (Abhängig vom Modell)
• Durch Drücken und Halten der Taste wird ein Menü zur Auswahl eines externen Gerätes, das mit dem TV-Gerät verbunden ist, angezeigt. (Abhängig vom Modell) Ansicht von 3D-Video. (Abhängig vom Modell) Halten Sie die -Taste für eine Sekunde gedrückt, um den Dienst „eGallery“ zu nutzen, mit dem Sie berühmte Gemälde und ikonische Fotografien genießen können. (STUMM) Stellt den Ton aus.
• Durch Drücken und Halten der -Taste, wird die Audiobeschreibung aktiviert. DEUTSCH Wenn die Meldung „Die Batterie der Magic-Fernbedienung ist schwach. Bitte Batterie wechseln.“ angezeigt wird, wechseln Sie die Batterie. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AA), legen Sie die -und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach. Richten Sie die Fernbedienung auf den Fernbedienungssensor am TV-Gerät aus. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

28 TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG

DEUTSCH Spracherkennung Um die Spracherkennungs-Funktion zu nutzen, ist eine Netzwerkverbindung erforderlich.

1. Drücken Sie die Taste „Spracherkennung“.

2. Beginnen Sie zu sprechen, wenn das Fenster

zur Spracherkennung auf der linken Seite des Fernsehbildschirms erscheint.

• Wenn Sie zu schnell oder zu langsam sprechen, kann die Spracherkennung fehlschlagen.
• Halten Sie die Magic-Fernbedienung maximal 10 cm von Ihrem Gesicht entfernt.
• Die Erkennungsrate kann je nach den Merkmalen des Anwenders (Stimme, Aussprache, Betonung, Sprechgeschwindigkeit) und der Umgebung (Geräusche und Lautstärke des Fernsehers) variieren. Registrieren der MagicFernbedienung SoBACK wird die Magic-Fernbedienung registriert HOME (Wheel)

MY APPS Um die Magic-Fernbedienung zu verwenden, koppeln Sie diese zuerst mit Ihrem TV-Gerät. 1 Legen Sie Batterien in die Magic- Fernbedienung ein, und schalten Sie das Fernsehgerät ein. 2 Richten Sie die MagicFernbedienung auf das Fernsehgerät, und drücken Rad (OK). Sie auf das

• Sollte die Registrierung der Magic- Fernbedienung fehlgeschlagen sein, schalten Sie das Fernsehgerät aus, und versuchen Sie es erneut. So können Sie die Magic-Fernbedienung abmelden (ZURÜCK) (Home) Halten Sie zum Trennen der Verbindung zwischen der Magic- Fernbedienung und dem Fernsehgerät gleichzeitig (ZURÜCK) und (Home) für fünf Sekunden gedrückt.
• Durch Drücken und Halten von (AUSGANG zu LIVE) können Sie die Magic-Fernbedienung zugleich zurücksetzen und erneut registrieren. So wird die Magic- Fernbedienung verwendet yyBewegen Sie die MagicFernbedienung leicht hin und her, oder drücken Sie die Tasten (Home), damit der Zeiger auf dem Bildschirm erscheint. (Bei manchen TV-Modellen erscheint der Zeiger, wenn Sie an der Rad-Taste drehen.) yyWenn der Zeiger für bestimmte Zeit nicht genutzt wurde oder die Magic-Fernbedienung auf einer flachen Oberfläche liegt, verschwindet der Zeiger. y Falls der Zeiger nicht richtig reagiert, können Sie ihn zurücksetzen, indem Sie ihn an den Rand des Bildschirms bewegen. yyBei der Magic-Fernbedienung werden Batterien aufgrund der zusätzlichen Funktionen schneller entladen als bei einer normalen Fernbedienung.

TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG / DAS BENUTZERHANDBUCH VERWENDEN 29

Vorsichtsmaßnahmen bei der Verwendung der MagicFernbedienung 1 Drücken Sie zur Anzeige des Menüs “Home” die Taste (Home) auf der Fernbedienung. 2 Wählen Sie Benutzerhandbuch, und drücken Sie Rad (OK). HINWEIS Sie können auch auf das Benutzerhandbuch zugreifen, indem Sie auf der Fernbedienung auf (Benutzeranleitung) drücken. (Abhängig vom Modell) DEUTSCH Im Benutzerhandbuch erhalten Sie auf einfache Weise detaillierte Informationen zum TV-Gerät.

Verwenden Sie die Fernbedienung innerhalb der maximalen Kommunikationsreichweite (10 m). Wird die Fernbedienung außerhalb dieser Entfernung verwendet oder befindet sich ein Hindernis vor der Fernbedienung, kann es zu einem Kommunikationsfehler kommen. Auch andere Geräte in der Nähe können Kommunikationsfehler verursachen. Elektrogeräte, wie beispielsweise ein Mikrowellenherd oder ein kabelloses LANProdukt, können zu Störungen führen, weil sie im gleichen Frequenzbereich (2,4 GHz) arbeiten wie die Magic-Fernbedienung. Die Magic-Fernbedienung kann beschädigt werden oder nicht mehr ordnungsgemäß funktionieren, wenn sie herunterfällt oder einen starken Stoß erhält. yyAchten Sie beim Gebrauch der MagicFernbedienung darauf, nicht gegen in der Nähe stehende Möbel oder Personen zu stoßen. Hersteller und Installateur können keinen Service bezüglich der Sicherheit von Personen bieten. Das Drahtlosgerät verursacht eventuell Interferenzen aufgrund von elektromagnetischen Wellen. yyEin W-LAN Router (Sender) sollte sich mindestens 1 m vom TV-Gerät entfernt befinden. Wenn er näher als 1 m vom TV-Gerät entfernt ist, funktioniert die Magic-Fernbedienung aufgrund von Frequenzstörungen möglicherweise nicht einwandfrei. DAS BENUTZERHANDBUCH VERWENDEN 30 WARTUNG WARTUNG DEUTSCH Reinigung des TV-Gerätes Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer. VORSICHT yy Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose. yy Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden. Bildschirm, Rahmen, Gehäuse und Standfuß yy Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch. yy Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenen Tuch trocken. VORSICHT yy Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte. yy Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann. yy Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können. yy Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen. Netzkabel Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel. FEHLERBEHEBUNG 31 FEHLERBEHEBUNG Mögliche Lösung Das TV-Gerät reagiert nicht auf die Fernbedienung. yy Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut. yy Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet. yy Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt auf , auf ). wurden ( Weder Bild noch Ton wird ausgegeben. yy Prüfen Sie, ob das Gerät eingeschaltet ist. yy Prüfen Sie, ob das Netzkabel in der Steckdose steckt. yy Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte einstecken. Das TV-Gerät schaltet sich plötzlich ab. yy Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen. yy Überprüfen Sie, ob die Automat. Standby (Abhängig vom Modell) / Schlummerfunkt. / Ausschalt-Timer in den Timer-Einstellungen aktiviert ist. yy Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab. Beim Anschließen an den PC (HDMI/ DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt. yy Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein. yy Schließen Sie das HDMI-Kabel erneut an. yy Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut. DEUTSCH Problem 32 TECHNISCHE DATEN TECHNISCHE DATEN (Nur EC93**) DEUTSCH Spezifikationen für das Wireless-Module (LGSBW41) WLAN Standard Bluetooth IEEE 802,11a/b/g/n Standard Bluetooth-Version 3,0 Frequenzbereich 2400 bis 2483,5 MHz Ausgangsleistung (Max.) 10 dBm oder niedriger 2400 bis 2483,5 MHz Frequenzbereich Ausgangsleistung (Max.) 5150 bis 5250 MHz 5725 bis 5850 MHz (Für NichtEULänder) 802,11a: 13 dBm 802,11b: 15 dBm 802,11g: 14 dBm 802,11n - 2,4GHz: 16 dBm 802,11n - 5GHz: 16 dBm yyDa der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benutzer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Gerät und Körper installiert und verwendet werden. Dieser Satz dient als allgemeine Erklärung zur Berücksichtigung der Benutzerumgebung.

(Nur EC97**, EC98**) Spezifikationen für das Wireless-Module (LGSWF41) Standard

Frequenzbereich IEEE 802,11a/b/g/n/ac 2400 bis 2483,5 MHz 5150 bis 5250 MHz 5725 bis 5850 MHz (Für Nicht-EULänder) Ausgangsleistung (Max.) 802,11a: 14,5 dBm 802,11b: 16 dBm 802,11g: 13,5 dBm 802,11n - 2,4GHz: 14 dBm 802,11n - 5GHz: 15,5 dBm 802,11ac - 5GHz : 16 dBm Spezifikation für Bluetooth-Modul (BM-LDS401) Standard Bluetooth-Version 3,0 Frequenzbereich Ausgangsleistung (Max.) 2400 ~ 2483,5 MHz 10 dBm oder niedriger yyDa der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benutzer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen Gerät und Körper installiert und verwendet werden. Dieser Satz dient als allgemeine Erklärung zur Berücksichtigung der Benutzerumgebung.
