KDL48W705 - Fernsehen SONY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG KDL48W705 SONY

• 15NL D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\010COVTOC.fm Einleitung Inhaltsverzeichnis Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können. Hinweis WICHTIGER HINWEIS p. 2

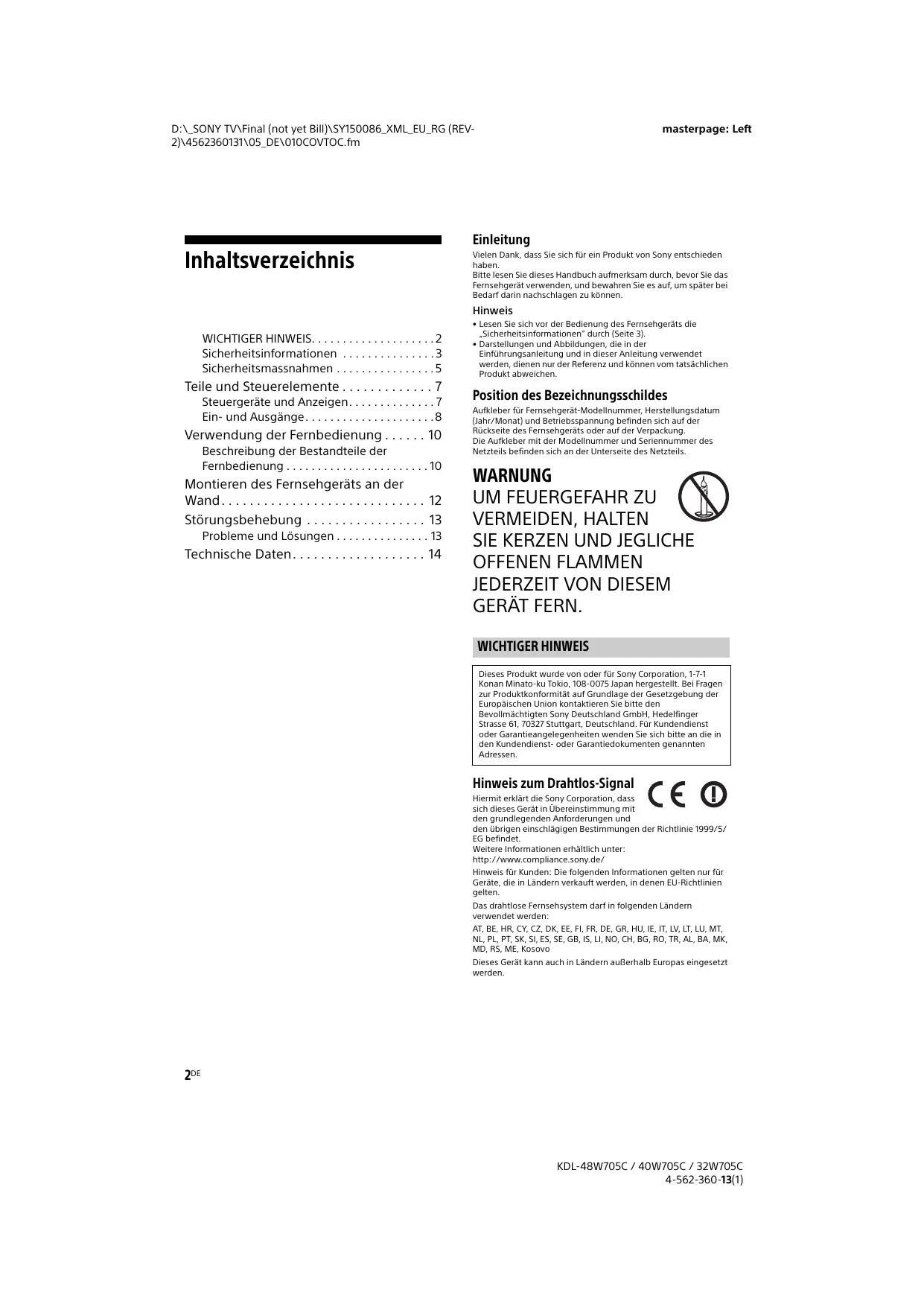

• Sicherheitsinformationen p. 3
• Sicherheitsmassnahmen p. 5
• Teile und Steuerelemente p. 7
• Steuergeräte und Anzeigen p. 7
• Ein- und Ausgänge p. 8
• Verwendung der Fernbedienung p. 10
• Beschreibung der Bestandteile der Fernbedienung p. 10
• Montieren des Fernsehgeräts an der Wand p. 12
• Störungsbehebung p. 13
• Probleme und Lösungen p. 13
• Technische Daten p. 14

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch (Seite 3).
• Darstellungen und Abbildungen, die in der Einführungsanleitung und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen. Position des Bezeichnungsschildes Aufkleber für Fernsehgerät-Modellnummer, Herstellungsdatum (Jahr/Monat) und Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. Die Aufkleber mit der Modellnummer und Seriennummer des Netzteils befinden sich an der Unterseite des Netzteils. WARNUNG

JEDERZEIT VON DIESEM

GERÄT FERN. WICHTIGER HINWEIS Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen. Hinweis zum Drahtlos-Signal Hiermit erklärt die Sony Corporation, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/ EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/ Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten. Das drahtlose Fernsehsystem darf in folgenden Ländern verwendet werden: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden. 2DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\010COVTOC.fm Sicherheitsinformationen WARNUNG Batterien dürfen nicht übermäßiger Hitze, wie Sonnenlicht, einem Feuer oder Ähnlichem, ausgesetzt werden. Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. masterpage: Right Luftzirkulation

• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand 30 cm 10 cm 10 cm Installation
• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Schäden am Fernsehgerät verursacht.
• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.
• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL450
• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Montagehaken am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche des Montagehakens, wie in der Abbildung dargestellt konstruiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. 8 mm - 12 mm Schraube (gemeinsam mit der Wandmontagehalterung geliefert) Montagehaken Hakenbefestigung an der Rückseite des Fernsehgeräts 10 cm Lassen Sie mindestens so viel Platz um das Gerät. Aufstellung auf dem Standfuß 30 cm 10 cm 10 cm 6 cm Lassen Sie mindestens so viel Platz um das Gerät.
• Um eine ausreichende Belüftung zu gewährleisten und Stauboder Schmutzablagerungen zu vermeiden: Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf. Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Die Luftzirkulation wird unterbunden. Transport Wand Wand

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.
• Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.
• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus. Netzkabel

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben: Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel. Stecken Sie den Stecker ganz in die Netzsteckdose. Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220 V - 240 V Wechselstrom ausgelegt. Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel. Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren. Halten Sie das Netzkabel von Wärmequellen fern. Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. 3DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.
• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.

• An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden.
• Stellen Sie das Fernsehgerät nicht an einen feuchten oder staubigen Ort oder in einen Raum mit fettigem Rauch oder Dampf (in der Nähe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.
• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, z. B. in direktem Sonnenlicht oder in der Nähe einer Heizung oder eines Warmluftauslasses. Andernfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät.

HINWEIS ZUM NETZTEIL

Warnung Um das Risiko eines Brandes oder Stromschlags zu reduzieren, sollten Sie das Gerät weder Regen noch Feuchtigkeit aussetzen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, auf das Gerät, um die Gefahr eines Brandes oder Stromschlags zu verringern. Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder an einem ähnliche Ort.

• Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Geräts befindet und leicht zugänglich ist.
• Verwenden Sie unbedingt das mitgelieferte Netzteil und Netzkabel.
• Verwenden Sie keine anderen Netzteile. Andernfalls kann es zu einer Fehlfunktion kommen.
• Schließen Sie das Netzkabel an eine leicht zugängliche Netzsteckdose an.
• Wickeln Sie das Netzkabel nicht um das Netzteil. Andernfalls kann die Litze im Inneren durchtrennt werden und/oder es kann zu einer Fehlfunktion des Medienreceivers kommen.
• Berühren Sie das Netzteil nicht mit feuchten Händen.
• Sollten am Netzteil irgendwelche Störungen auftreten, lösen Sie das Netzteil sofort von der Netzsteckdose.
• Solang eine Verbindung zur Netzsteckdose besteht, ist das Gerät nicht vom Netzstrom getrennt, auch wenn das Gerät selbst ausgeschaltet wurde.
• Da sich das Netzteil erwärmt, wenn es längere Zeit verwendet wird, kann es sich sehr heiß anfühlen, wenn Sie es mit der Hand berühren. Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standort:
• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch.
• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.
• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.
• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten. Situation:
• Nicht mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.
• Stellen Sie das Fernsehgerät nicht so auf, dass es frei in den Raum hineinragt. Andernfalls besteht die Gefahr, dass eine Person oder ein Gegenstand dagegenstößt und es kann zu Verletzungen oder Sachschäden kommen. Bruchstücke:
• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlages. Wenn das Gerät nicht benutzt wird
• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.
• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.
• Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder
• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.
• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen. 4DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\010COVTOC.fm Wenn: Das Netzkabel beschädigt ist. Der Stecker nicht fest in der Netzsteckdose sitzt. Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist. Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Hinweis zur Temperatur des LCD-Bildschirms Wenn der LCD-Bildschirm längere Zeit genutzt wird, erwärmt sich der Bereich um den Bildschirm herum. Dieser Bereich kann sich heiß anfühlen, wenn Sie ihn mit der Hand berühren. Sicherheitsmassnahmen Fernsehen
• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. masterpage: Right

• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör
• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bildund/oder Tonstörungen auftreten.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird. Empfehlung für Stecker des F-Typs Der Vorsprung der inneren Leitung ab dem Verbindungsteil darf höchstens 1,5 mm betragen. max. 7 mm max. 1,5 mm (Referenzabbildung für Stecker des F-Typs) LCD-Bildschirm
• Obwohl bei der Herstellung des LCD-Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.
• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.
• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen.
• Verwenden Sie keine Scheuerschwämme, keine alkalischen/ säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen. Drahtlosfunktion des Geräts
• Das Gerät darf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da deren Funktionsweise dadurch beeinträchtigt werden kann.
• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden. Vorsichtshinweis zum Umgang mit der Fernbedienung
• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. 5DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1)

D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\010COVTOC.fm masterpage: Left Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR. 6DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\020OPT.fm masterpage: Right Teile und Steuerelemente Steuergeräte und Anzeigen

/ (Betrieb) CH +/– (Kanal) +/– (Lautstärke)

(Eingangswahl)/ Bestätigen) (Auswählen/ Zeigt die Eingangsquelle an und wählt sie aus. (Im Home-Menü hat diese Taste die Funktion (Auswählen/Bestätigen).) HOME Zeigt das Home-Menü des Fernsehgeräts an (Im Home-Menü haben diese Tasten die Funktionen ///.) Fernbedienungssensor*1/ Lichtsensor*1/Beleuchtungs-LED Je nach Status des Fernsehgeräts leuchtet die Beleuchtungs-LED auf oder blinkt.

• Weiß Beim Einschalten des Fernsehgeräts/im Bild-Aus-Modus/bei der SoftwareAktualisierung usw.
• Cyan-Blau Beim Herstellen einer Verbindung zu einem WLAN-Gerät.
• Pink*2 Im Aufnahme-/Pause-Modus.
• Bernsteinfarben Timer ist eingestellt. *1 Bedecken Sie den Sensor nicht. *2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle. 7DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\020OPT.fm masterpage: Left Ein- und Ausgänge

Zum Anschluss eines SCART-Kabels. AV 2 , COMPONENT IN

• Für einen Composite-Anschluss: Nutzen Sie AV 2 und (L/R) oder COMPONENT IN

• Für einen Komponenten-Anschluss: Nutzen Sie Y, PB, PR und (L/R).

(CAM) Ermöglicht den Zugriff auf zahlungspflichtige TV-Dienste.

Sie können Ihr MHL (Mobile HighDefinition)-fähiges Gerät mithilfe eines MHL-Kabels mit HD-Qualität anschließen.

Um den Ton des Fernsehgeräts über ein angeschlossenes Gerät auszugeben, drücken Sie HOME. Drücken Sie [Einstellungen] [Ton] [Kopfhörer/ Audioausgabe] und wählen Sie das gewünschte Element aus.

Der Anschluss eines großen USB-Geräts kann andere angeschlossene Geräte daneben stören. HDMI IN 2/3/4 Nutzen Sie die Buchse HDMI IN 2, um ein digitales Audiosystem anzuschließen, das mit der Audiorückkanal (ARC)-Technologie kompatibel ist. Anderenfalls ist eine zusätzliche Verbindung zur Buchse DIGITAL AUDIO OUT (OPTICAL) erforderlich. 8DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\020OPT.fm masterpage: Right (RF-Eingang) Zum Anschluss an Ihr Kabel oder Ihre Antenne.

• Verbinden Sie Monogeräte mit der Audiobuchse L (MONO).

9DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\020OPT.fm masterpage: Left Verwendung der Fernbedienung Beschreibung der Bestandteile der Fernbedienung DIGITAL/ANALOG Schaltet zwischen digitalem und analogem Modus um. TV/RADIO Schaltet zwischen Fernseh- und Radioübertragung um. Ziffern-/Buchstabentasten EXIT Kehrt zum vorherigen Bildschirm zurück oder beendet das Menü. Wenn ein Dienst einer interaktiven Anwendung verfügbar ist, drücken Sie diese Option, um den Dienst zu beenden. (Text) Zeigt Textinformationen an. Farbtasten Führt beim Drücken die jeweilige Funktion aus.

(Info/Textanzeige) Zeigt Informationen an. NETFLIX*2 Für den Zugriff auf den „NETFLIX“-OnlineDienst. /i-MANUAL Zeigt die Anleitung am Bildschirm an. SEN/APPS

(Eingangsauswahl/Text halten) Im TV-Modus: Zeigt die Eingangsquelle an und wählt sie aus. Im Textmodus: Hält bei der aktuellen Seite an. RELATED SEARCH Wenn das Fernsehgerät mit dem Internet verbunden ist. Zur Suche nach verwandten Inhalten beim Fernsehempfang verschiedener Inhalte*1. / (TV-Bereitschaft) Schaltet das Fernsehgerät ein oder aus (Bereitschaftsmodus). Öffnet die Kategorie Apps im Home-Menü. DISCOVER Öffnet Discover für die Suche nach Inhalten. GUIDE*2 Zeigt den digitalen Programmführer an. RETURN/ BACK Kehrt zurück zum vorherigen Bildschirm. OPTIONS Zeigt eine Liste mit Kontextfunktionen an. HOME Zeigt das Home-Menü des Fernsehgeräts an. 10DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\020OPT.fm

masterpage: Right (Auswahl/Eingabe) +/– (Lautstärke) Passt die Lautstärke an. (Springen) Wechselt zwischen zwei Kanälen oder Eingängen hin und her. Das Fernsehgerät schaltet zwischen aktuellem Kanal bzw. Eingang und dem zuletzt gewählten Kanal bzw. Eingang hin und her. (Stumm)

Stellt den Ton stumm. Ein erneutes Drücken hebt die Stummschaltung auf. PROG +/–/

Im TV-Modus: Wählt den Kanal aus. Im Textmodus: Wählt die nächste ( ) oder vorherige Seite aus ( ). AUDIO Ändert die Sprache für das aktuell angezeigte Programm. (Untertitel-Einstellung) Schaltet Untertitel ein oder aus (sofern die Funktion verfügbar ist). SOCIAL VIEW Für das Teilen von Informationen zum Fernsehempfang mit Freunden über soziale Netzwerkdienste.

Bedient Medieninhalte im Fernsehgerät und im angeschlossenen BRAVIA Sync-fähigem Gerät. /REC Zeichnet das aktuelle Programm mit der USB-Festplattenaufzeichnungsfunktion auf. SYNC MENU Zeigt das BRAVIA Sync-Menü an. TV PAUSE Pausiert das aktuell angezeigte Programm. FOOTBALL Schaltet den Live Football Modus ein oder aus (sofern die Funktion verfügbar ist). *1 Was Sie suchen können, ist von Ihrer Region/Ihrem Land und anderen Umständen abhängig. *2 Positionen, Verfügbarkeit und Funktion der Fernbedienungstasten können abhängig von Land/ Region/Fernsehgerätemodell variieren. 11DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\030ADD.fm masterpage: Left Montieren des Fernsehgeräts an der Wand Die Bedienungsanleitung des Fernsehgeräts zeigt nur die Schritte zur Vorbereitung der Montage des Fernsehgeräts vor der Montage an der Wand. An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage. Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert), um das Fernsehgerät an der Wand zu montieren. Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung. Anleitungen zur Montage der Wandhalterung für Ihr TV-Modell finden Sie auf der folgenden Website: www.sony.eu/tv/wall-mount-bracket-manual 12DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\040TRO.fm Störungsbehebung Wenn die Beleuchtungs-LED rot blinkt, zählen Sie, wie oft sie blinkt (die Intervallzeit beträgt drei Sekunden). Wenn die Beleuchtungs-LED rot blinkt, setzen Sie das Fernsehgerät zurück, indem Sie das Netzkabel zwei Minuten lang vom Fernsehgerät trennen und das Fernsehgerät dann wieder einschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler oder den SonyKundendienst und geben an, wie oft die Beleuchtungs-LED rot blinkt (die Intervallzeit beträgt drei Sekunden). Trennen Sie das Netzkabel und informieren Sie Ihren Händler oder den Sony-Kundendienst. Wenn die Beleuchtungs-LED nicht blinkt, prüfen Sie die folgenden Elemente. Sie können unter [Störungsbehebung] im i-Manual nachschlagen oder eine Selbstdiagnose durchführen, indem Sie [Hilfe] [Kundenservice & Hilfe] [Selbstdiagnose] auswählen. Wenn das Problem bestehen bleibt, lassen Sie Ihr Fernsehgerät von einem qualifizierten Techniker warten. Probleme und Lösungen Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu hören. Prüfen Sie die Antennen- oder Kabelverbindung. Schließen Sie das Fernsehgerät an die Netzsteckdose an und drücken Sie am Fernsehgerät oder auf der Fernbedienung auf

Einige Programme können nicht eingestellt werden. Prüfen Sie die Antennen- oder Kabelverbindung bzw. die Satellitenschüssel. Das Satellitenkabel kann kurzgeschlossen sein masterpage: Right Es werden keine Kabelfernsehdienste (Sender) gefunden. Überprüfen Sie die Kabelverbindung bzw. die Tunerkonfiguration. Versuchen Sie [Auto. Digital-Suchlauf] durchzuführen, indem Sie [Antenne] statt [Kabel] auswählen. Die Fernbedienung funktioniert nicht. Ersetzen Sie die Batterien. Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus. Drücken Sie SYNC MENU, wählen Sie [TVSteuerung] und dann [Home (Menü)] oder [Optionen], um das Fernsehgerät zu bedienen.

Das Passwort für [Kindersicherung] wurde vergessen Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.) Das Gehäuse des Fernsehgeräts erwärmt sich. Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Dieser Bereich kann sich heiß anfühlen, wenn Sie ihn mit der Hand berühren. Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an. Führen Sie einen einfachen Rücksetzvorgang des Fernsehgeräts aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken. Die Tasten /, CH +/–, +/–, ///, und HOME sind auf dem Fernsehgerät nicht zu sehen.

Beachten Sie die Abbildung unten, um die Position der Tasten auf dem Fernsehgerät zu lokalisieren. Rückseite des Fernsehgeräts oder es kann sich um Anschlussprobleme des Kabels handeln. Bitte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus Schalter Aus und schalten es dann wieder Ein. Die von Ihnen eingegebene Frequenz ist außer Reichweite. Bitte wenden Sie sich an die zuempfangene Satellitensendeanstalt. 13DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\040TRO.fm masterpage: Left Die Beleuchtungs-LED ist eingeschaltet. Wenn Sie nicht möchten, dass die Beleuchtungs- LED leuchtet, können Sie sie ausschalten. Drücken Sie HOME und wählen Sie dann [Einstellungen] t [Systemeinstellungen] t [Allgemeine Einrichtung] t [BeleuchtungsLED] t [Aus]. Alternativ drücken Sie OPTIONEN und wählen dann [Beleuchtungs-LED] t [Aus]. Technische Daten TV-System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Fernsehnorm Abhängig von der Landes-/Bereichsauswahl Analog: B/G, D/K, L, I, M Digital: DVB-T/DVB-C DVB-T2 Satellit: DVB-S/DVB-S2 Farb-/Videosystem Es kann über WPS (Wi-Fi Protected Setup) keine Verbindung mit einem Wireless-Router hergestellt werden. Wenn Sie WEP-Sicherheit verwenden, wählen Sie [Einfach] t [Wi-Fi] t [Über Suchlaufliste verbinden]. Wählen Sie dann den Netzwerknamen (SSID), mit dem Sie eine Verbindung herstellen möchten. Der erforderliche Netzwerkname kann in der Netzwerkkonfiguration nicht gefunden werden. Wählen Sie [[Manueller Eintrag]] und drücken Sie , um den Netzwerknamen einzugeben. Analog: PAL, SECAM, NTSC3.58 (nur Video), NTSC4.43 (nur Video) Digital: Schlagen Sie im i-Manual nach. Kanalbereich Analog: UHF/VHF/Kabel, Abhängig von der Landes-/Bereichsauswahl. Digital: UHF/VHF/Kabel, Abhängig von der Landes-/Bereichsauswahl. Satellit: IF Frequenz 950-2.150 MHz Tonausgänge

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale. COMPONENT IN

Durchschnittlicher Energieverbrauch im Jahr*1 KDL-48W705C/FWL-48W705C: 64 kWh KDL-40W705C/FWL-40W705C: 61 kWh KDL-32W705C: 53 kWh 0,50 W USB 2 USB-Festplatten-Geräteanschluss (nur USB-Anschluss KDL-48W705C/FWL-48W705C: 120,9 cm / 48 Zoll KDL-40W705C/FWL-40W705C: 101,6 cm / 40 Zoll KDL-32W705C: 80,1 cm / 32 Zoll Stromverbrauch im Standby-Betrieb*2 Kopfhörer, Audio-Ausgang, Subwoofer USB 1 (HDD REC), masterpage: Right USB 1), Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Abmessungen (ca.) (B × H × T) Einschub CAM (Zugangskontrollmodul) DC IN 19.5 V Netzteileingang LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/ 100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.) Sonstiges Sonderzubehör Wandhalterung: SU-WL450 Drahtloser Subwoofer SWF-BR100 MHL-Kabel: DLC-MC10/DLC-MC20 Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Stromversorgung und sonstiges Betriebsspannung 19,5 V Gleichstrom mit Netzteil Belastbarkeit: Eingang 220 V - 240 V Wechselstrom, 50 Hz mit Tischständer KDL-48W705C: 108,9 × 67,1 × 19,5 cm KDL-40W705C: 92,4 × 57,9 × 17,9 cm KDL-32W705C: 73,8 × 46,9 × 16,2 cm ohne Tischständer KDL-48W705C: 108,9 × 63,2 × 5,7 cm KDL-40W705C: 92,4 × 54,0 × 5,7 cm KDL-32W705C: 73,8 × 43,5 × 5,9 cm Gewicht (ca.) mit Tischständer KDL-48W705C: 11,7 kg KDL-40W705C: 9,1 kg KDL-32W705C: 6,8 kg ohne Tischständer KDL-48W705C: 11,3 kg KDL-40W705C: 8,8 kg KDL-32W705C: 6,5 kg *1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.

• Die angegebene Leistungsaufnahme im StandbyBetrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. Energieeffizienzklasse KDL-48W705C/FWL-48W705C: A++ KDL-40W705C/FWL-40W705C: A+

15DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\05_DE\040TRO.fm Anmerkung

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
• Entfernen Sie nicht die Kartenattrappe aus dem Einschub TV CAM (Zugangskontrollmodul), außer wenn Sie eine passende Smartcard in den CAM Einschub einsetzen möchten.
• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
• Dieses Fernsehgerät hat MHL 2 integriert. Anmerkungen zu Funktionen für digitale Sender
• Alle Funktionen, die sich auf digitales Fernsehen ( ) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-Ckompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert. Bitte erkundigen Sie sich bei Ihrem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T/DVBT2-Signale empfangen werden können oder fragen Sie Ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb dieses Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfüllt die DVB-T/DVBT2-und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/DVB-T2- und DVB-CSignalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei funktioniert. Informationen zu Warenzeichen
• Die Begriffe HDMI und HDMI HighDefinition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. masterpage: Left

• DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance.
• In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
• „BRAVIA” und sind Warenzeichen der Sony Corporation.
• TrackID ist ein Markenzeichen bzw. eingetragenes Warenzeichen der Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragen Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast und Wi-Fi Protected Setup sind Marken oder eingetragene Marken der Wi-Fi Alliance.
• MHL, Mobile High-Definition Link und das MHL-Logo sind Marken oder eingetragene Marken der MHL Licensing, LLC.
• Zu DTS-Patenten siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
• Entwickelt mit UEI Technology™ im Rahmen der Lizenz von Universal Electronics Inc. Portions © UEI 2000 – 2014
• DiSEqC™ ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen. 16DE KDL-48W705C / 40W705C / 32W705C 4-562-360-13(1) D:\_SONY TV\Final (not yet Bill)\SY150086_XML_EU_RG (REV2)\4562360131\06_PT\010COVTOC.fm masterpage: Left Introdução Índice Obrigado por escolher este produto Sony. Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas. Nota AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . . 2 Informações de segurança . . . . . . . . . . . . . . 3 Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Peças e Controlos. . . . . . . . . . . . . . . . . . . . 6 Controlos e indicadores . . . . . . . . . . . . . . . . . 6 Entradas e saídas . . . . . . . . . . . . . . . . . . . . . . 7 Utilizar o telecomando . . . . . . . . . . . . . . . 8 Descrição das partes do telecomando . . . . . 8 Instalar o televisor na parede . . . . . . . . . 10 Resolução de problemas. . . . . . . . . . . . . .11 Problemas e soluções . . . . . . . . . . . . . . . . . 11 Características técnicas . . . . . . . . . . . . . . 12
