BEDIENUNGSANLEITUNG AX760 80PLUS PLATINUM CORSAIR

Wir gratulieren zum Kauf Ihres neuen Corsair Professional Series-Netzteils AX1200i Digital ATX.

Das AX1200i von Corsair verfügbar über ein neuen Design, das Maßstäbe setzen und eine Abkehr von traditionellen Designs bedeutet. Gleichzeitig sorgen zahlreiche Features davon, dass die Zusammenstellung Ihres absoluten Traumcomputers zu einemECHten Vergnugen wird. Das AX1200i wartet mit fantastischer neuer Technologie auf. Es loht sich also, weiterzulesen und mehr zu erfahren.

Produktfunktionen

Digital gesteuertes Netzteil

Im Gegensatz zu herkömmlichen Netzeileinen ist das Corsair AX1200i mit einem Digital Signal Processor (DSP) ausgestattet, der für optimale Effizienz und verbesserte Spanningsregelung sorgt, was wiederum die allgemeine Stabilität des Systems und die Zuverlösigkeit der Komponenten erhöht.

Gerauscharmer, effizienter Betrieb

Durch die Auflösung auf ein digitales Netzteil profitieren Sie von mehr Effizienz. Das AX1200i verfügbar über die Zertifizierung „80 PLUS® Platinum®, die ausschließlich Netzteilen mit geringer Wärmeerzeugung und geräuscharmem Lüfterbetrieb verliehen wird. Das AX1200i ist so effizient, dass sich der 140-mm-Lüfter bei niedriger Belastung automatisch aushältet und die Strombereitstellung geräuschlos erfolgt.

Corsair LinkTM

Anhand der integrierten Corsair Link ^TM -Funktion erkennen Sie, wie effizient Ihr AX1200i zu einem bestimmten Zeitpunkt arbeitet, und können die Leistung bei Bedarf im Handumdrehen anpassen. Echtzeit-Effizienz, Stromverbrauch, konfigurierbare Überstromschutzpunkte und Lüfterprofile können mithilfe Server-ähnlicher Diagnosetools überwacht werden.

Geniales Design

Die komplett modularen Kabelsätzeleen sich einfach einbauen, und mit dem Selftest-Schalter konnen Sie schnell und einfach prufen, ob das AX1200i erwartungsgemäß Funktioniert, bevor Sie die Kabel mit der Hauptplatine verbinden.

Technologie und Vorteile

- Digitale Steuerung

Das Netzteil AX1200i Digital ATX ist mit einer hochentwickelten Steuerungsarchitektur für Herausragende Dynamic ausgestattet. Die Leistung wird während des Betriebs über den gesamtten Lastbereich ständig optimiert und ein stabiler Betrieb gewährleistet. Diese Technology verdankt das AX1200i der erchten digitalen Engine.

Zertifizierung „80 PLUS* Platinum"

Das ausgetüftelte elektrische Design mit hochentwickelter integrierter Hybrid-Digital-Steuerung und modernster Magnetik ermöglich eine extrem hohe Energieeffizienz von mindestens 92% .

- Steuerbarer Überstromschutz

Das AX1200i ist mit einer großen +12 V-Einzelschiene mit 100,4 A (1204,8 W)

ausgestattet, wodurch es zum idealen Netzteil für Systeme mit mehreren Grafikprozessoren und CPUs mit hohem Stromverbrauch wird. Sollten Sie ein Mehrschienen-Design bevorzugen, so haben Sie die Möglichkeit, PCI-E Überstromschutzpunkte individuell mithilfe der Corsair Link™ Dashboard-Software zu konfigurieren.

- Herausragende Gleichstrom-Spannungsregelung

Dank des digitalen Designs ist die Stromversorgung mit dem AX1200i in entsprechlichsten Lastsituationen extrem stabil. Spannungsabfälle am Gleichstrom-Ausgangskabel werden automatisch ausgegliedchen, wodurch eine effektive Regulierung der Gleichstrom-Ausgangsspannung ohne die Nachteile konventioneller Netzeile in Bezug auf Restwelligkeit, Einschwingverhalten und Wandlerstabilität gewährleistet wird.

Geringe Restwelligkeit der Gleichstrom-Ausgangsspannung

Das AX1200i bietet eine individuelle Gleichstrom-Regelung fur die 3,3-Volt-, 5-Volt- und 12-Volt-Schienen sowie eine sekundärseitige synchrone Gleichrichtungspannung. Hierbei werden Metall-Oxid-Halbleiter-Feldeffekttransistoren (kurz: MOSFETs) verwendet, die sich im Gegensatz zu herkommlicher Ausgangs-Gleichrichtung durch geringere Leistungsverluste auszeichnen. Eine hochmoderne vier-lagige, modulare Leiterplatte fur die Steckverbindungen sorgt fur verbesserte Erdung, geringeren Widerstand und niedrigeren Spanningsabfall. In Kombination mit der Optimierung der Schaltkreis-Leiterbahnen sowie hochentwickelten Filtertechniken kann so die Restwelligkeit minimiert werden.

- Weniger Komponenten und höhere Zuverlösigkeit

Die digitale Steuerung des AX1200i kommt ohne zahlreiche Komponenten herkömmlicher Netzeleile aus. Die extrem keine, dicht gepackte und zuverlüssige Lösung bietet deshalb Platz für zusätzliche Funktionen, wie die parametrische Überwachung in Echtzeit sowie die Steuerung des Netzeleils.

Benutzerfreundliche Funktionen

Vollständig modulares Kabelsystem

Das vollständig modulare, flache Kabelsystem zeichnet sich durch maximale Flexibilität bei der Zusammenstellung oder dem Upgrade Ihres Systems gepaart mit einem optimalen Luftstrom im Gehäuse aus. Verwenden Sie ausschließlich Kabel, die Sie wirklich benötigen, und Kabelsalat gehört endgültig der Vergangenheit an. Zusätzlich wird die Kühlleistung Ihres Computers maximiert.

- Extrem geräuscharmes Design

Das AX1200i ist mit einem geräuscharmen, wärmegesteuerten 140-mm-Lüfter, sowie modernster Technologie zur Verbesserung der Kühlleistung und Senkung des Gerauschpegels ausgestattet. Hierzu zählt eine speziell entwickelte Leiterplatte, die den Luftstrom zur Reduzierung von Gegendruck kanalisiert und die Kühwirkung des Luftstroms optimiert. Der Lüfter ist bei niedrigen Lastbedingungen abgeschaltet und kann über eine grafische Benutzzeroberfläche gesteuet werden.

Selbsttest-Schalter

Das Netzteil kann vor der Systeminstallation über einen Selftest-Schalter geprüft werden. Unter anderem wird getestet, ob die Schieren für Gleichstrom-Ausgangsspannung und der Lüfter einsatzbereit sind.

Sicherheit und Schutz

- Überspannungsschutz (Over-Voltage Protection, OVP)

Der Überspannungsschutz für die Gleichstrom-Ausgabe mit 12 V, 5 V und 3,3 V ist erforderlich, um den Bedingungen der ATX-Spezifikation zu entsprechen. Durch den Überspannungsschutz wird gewährleistet, dass beim Überschreiben eines durch den Hersteller des Netzteils festgelegten Grenzwerts das Gerät abgeschaltet wird. Die Mindestwerte für Spannungen betragen darauf 13,4 V für 12-V-Schienen, 5,74 V für 5-V-Schieren und 3,76 V für 3,3-V-Schieren.

- Überstromschutz (Over-Current Protection, OCP)

Das AX1200i ist mit Überstromschutz für 3,3-V-, 5-V- und 12-V-Schieren ausgestattet. Durch den Überstromschutz wird gewährleistet, dass die Ausgabe über die Schieren für Gleichstrom-Spannung innerhalb der Sicherheitsgrenzungwerte erfolgt. Das AX1200i kann als Überstromschutz-Lösung für Einzel- oder Mehrschieren konfiguriert werden.

- Überhitzungsschutz (Over-Temperature Protection, OTP)

Der Überhitzungsschutz sorgt damit, dass das Netzteil beim Erreichen einer festgelegten Innentemperatur automatisch abgeschelt wird. Normalerweise ist ein solches Problem auf eine Überlastung des Geräts oder einen defekten Lüfter zurückzuführen.

Kurzschlusschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt bei einer Ausgangsimpedanz von weniger als 0,1 Ohm vor. Der Kurzschlussschutz sorgt unter anderen davon, dass das Netzteil automatisch abgeschaltet wird, sobald es zwischen einer 3,3-V-, 5-V- oder einer 12-V-Schiene und einer anderen Schiene oder der Erdung zu einem Kurzschluss kommt. So wird außerdem sichergestellt, dass im Falle eines Kurzschlusses weder das Netzteil noch die Komponenten Ihres Computers beschädigt werden.

Technische Daten der Netzteile

Abmessungen: 150 × 86 × 200 ~mm (B × H × L)
MTBF (durchschnittliche fehlerfreie Zeit): 100.000 Stunden

Lieferumfang

• Corsair Professional Series-Netzteil
  Moduler Kabelsatz
  Bedienungsanleitung
  Netzkabel
  Kabelbinder
  Befestigungsschrauben

Corsair-Gehäuseaufkleber
Tragetasche
Kabel fur die Corsair Link Digital-Schnittstelle

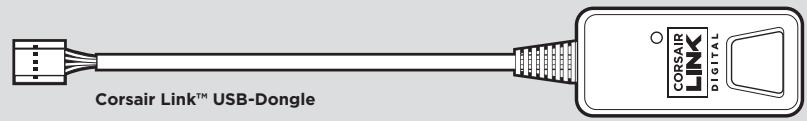

Corsair Link™ USB-Dongle

Corsair-Verkabelung

AX1200i
Anzahl	Länge	Stecker/Kabel
1	610mm ± 10mm	1	ATX-Kabel 24-polig (20+4)
2	650mm ± 10mm	1	EPS/ATX12V-Kabel 8-polig (4+4)
6	600mm ± 10mm	1	PCI-E-Kabel 8-polig (6+2)
3	700mm ± 10mm	4	SATA-KABEL (4 SATA)
1	850mm ± 10mm	4	SATA-KABEL (4 SATA)
3	750mm ± 10mm	4	Peripheriekabel (4-polig)
2	101mm ± 5mm	1	Kabel für Diskettenlaufwerk (4-polig)
1	800mm ± 10mm	1	PMBUS-Kabel (4-polig)

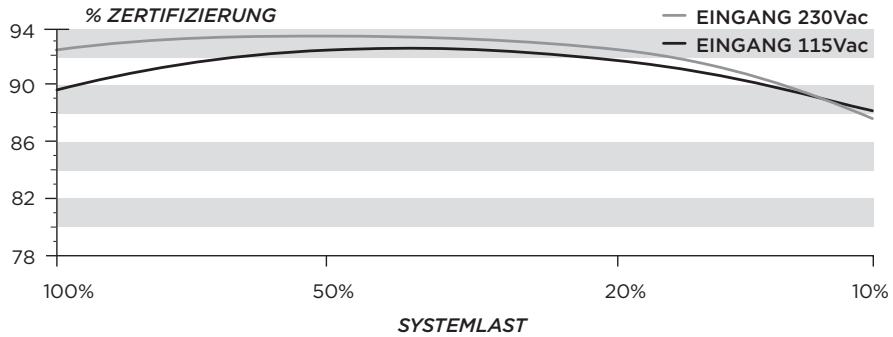

Effizienz des Netzteils

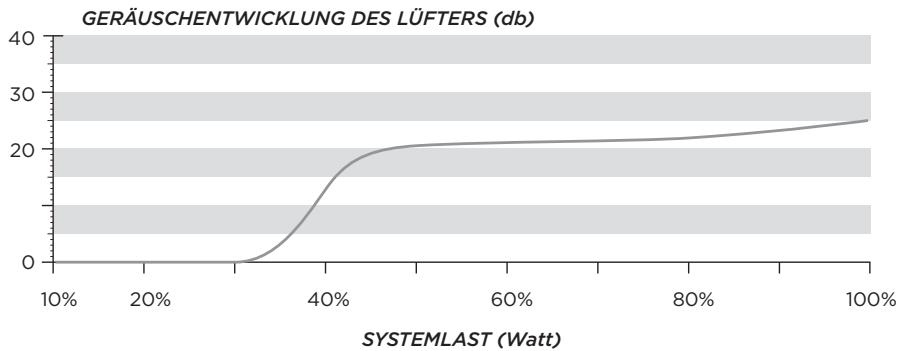

Kurve zur Gerauschentwicklung des Netzteils

Verwendend der selbsttest-funktion

SELF TEST

Befolgen Sie diese Schritte zur Verwendung der Selftest-Funktion:

1. Verbinden Sie das Netzteil mit dem Stromnetz und stellen Sie den Schalter auf der Rückseite des Geräts auf „I" (Ein).
2. Drücken Sie den Selfsttest-Schalter an der Seite des Modularsteckers des Netzteils.
3. Wenn der Schalter grün aufleuchtet und der Lüfter kurzzeitig aktiviert wird, ist das Gerät einsatzbereit.
4. Sollte die Taste rot oder gar nicht aufleuchten, wenden Sie sichitte für technische Unterstützung an den Kundendienst von Corsair.

Installieren des AX1200i

Schritt A: Entfernen des vorhandenen Netzteils

Wenn Sie ein neues System zusammenstellen, fahren Sieitte mit Schritt B fort.

1. Ziehen Sie das Netzkabel des vorhandenen Netzteils aus der Steckdose oder der USV.
2. Trennen Sie alle Netzkabel von der Grafikkarte, der Hauptplatine und den anderen Peripheriegeräten.
3. Deinstallieren Sie das bestehende Netzteil. Befolgen Sie dazu die Anweisungen in der Bedienungsanleitung zu Ihrhem Gehäuse.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installieren des Corsair Professional Series-Netzeils

1. Stellen Sie sicher, dass das Netzkabel des Netzteils nicht angeschlossen ist.
2. Befolgen Sie die Anleitung im Handbuch zu Ihrhem Gehäuse und bauen Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben ein.
3. Das 24-polige Netzkabel verfügbar über ein abnehmbares 4-poliges Teil, damit ein 24-poliger oder 20-poliger Anschluss auf der Hauptplatine verwendet werden kann.

a. Wenn Ihr Hauptplatine einen 24-poligen Anschluss hat, können Sie den 24-poligen Stecker des Netzkabels direkt an Ihr Hauptplatine anschließen.
b. Wenn Ihr Hauptplatine einen 20-poligen Anschluss hat, müssen Sie das 4-polige Kabel vom 24-poligen Anschluss trennen und dann den 20-poligen Stecker in die Hauptplatine stecken, ohne den 4-poligen Teil anzuschreiben.

1. Verbinden Sie das 8-polige +12-V-Kabel (EPS12V) mit der Hauptplatine.

a. Wenn Ihr Hauptplatine über einen 8-poligen +12V -Anschluss verfügbar, können Sie das 8-polige Kabel direkt an die Hauptplatine anschließen.
b. Wenn ihre Hauptplatine über einen 4-poligen Anschluss verfügbar, trennen Sie das 4-polige Teil vom 8-poligen Kabel und schreiben dann das 4-polige Kabel direkt an die Hauptplatine an.

ACKTUNG: Der abnehmbare 4-polige Teil des 24-poligen Hauptsteckers ist kein P4- oder +12V-Stecker. Die Verwendung anstelle eines P4-Steckers oder +12V-Steckers kann schwere Schäden verursachen.

1. Schließen Sie die Peripheriekabel, PCI-Express-Kabel und SATA-Kabel an.

a. Verbinden Sie die Peripheriekabel mit ihrer Festplatte und den CD-ROM-/DVD-ROM-Netzanschlüssen.
b. Verbinden Sie die SATA-Kabel mit den Netzanschlüssen ihrer SATA-SSD oder -Festplatte.
c. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen ihrer PCI-Express-Grafikkarten.
d. Verbinden Sie die Peripheriekabel mit allen Peripheriegeräten, die einen 4-poligen Stecker erfordern.
e. Überprüfen Sie, ob alle Kabel fest eingesteckt sind. Bewahren Sie die nicht benötigten modulären Kabel für künftige zusätzliche Komponenten auf.

1. Verbinden Sie das Netzkabel mit dem Netzteil und schalten Sie das Netzteil ein, indem Sie den Schalter in die Position EIN (durch „I" gekennzeichnet) drucken.

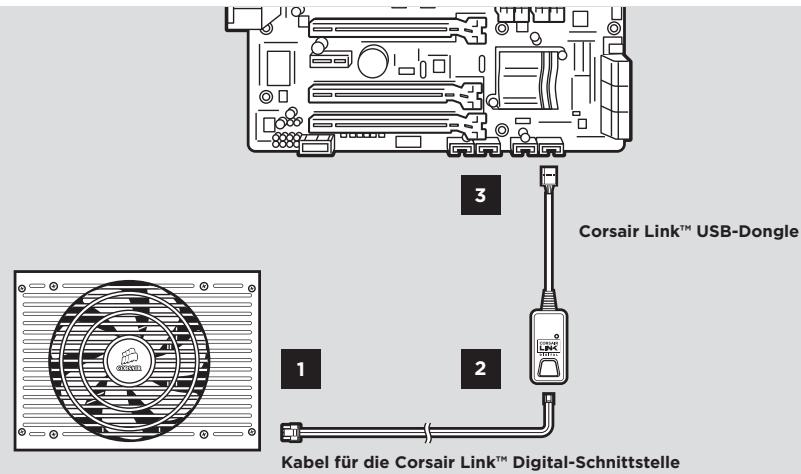

Verwenden von Corsair Link™ mit dem neuen AX1200i

Bevor Sie Ihr neues Netzteil mit Corsair Link™ überwachen können, müssen Sie das Netzteil über das Kabel für die Digital-Schnittstelle und den USB-Dongle an einen internen USB-Header anschließen.

1. Verbinden Sie ein Ende des Kabels für die Digital-Schnittstelle wie folgt mit dem COMM PORT des AX1200i:

1. Verbinden Sie das andere Ende des Kabels mit dem USB-Dongle (siehe unten).
2. Schlieben Sie das andere Ende des USB-Dongles an den Standard-USB-Header der Hauptplatine an (siehe Bedienungsanleitung der Hauptplatine für Übersicht und Kompatibilität).

1. Laden Sie die Corsair Link Dashboard-Software unter www.corsair.com herunter und befolgen Sie die Anleitung.

Wichtige Sicherheitsinformationen VORSICHT:STROMSCHLAGGEFAHR!

1. Nehmen Sie den Einbau gemäß Herstelleranleitung und Sicherheitswannungen vor. Eine Nichtbeachtung kann Schäden am Netzeil oder Computer verursachen und zu schweren Verletzungen bzw.)sagar zum Tod führen.
2. Im Innern des Netzteils ist eine hohe Spannung vorhanden. Sie dürfen das Netzteil weder öffnen noch versuchen, es zu reparieren. Es enthalt keine vom Benutzer zu wartenden Komponenten.
3. Dieses Produkt ist für den Betrieb in Innenräumen konzipiert.
4. Verwenden Sie es nicht in der Nähe von Wasser oder in Umgebungen mit hoher Temperatur oder Luftfeuchtigkeit.
5. Stellen Sie es nicht besoin Wärmequellen wie Heizkörpern, Lüftungsgittern, Öfen oder anderen wärmeerzeugenden Geräten auf.
6. Stecken Sie keine Gegenstände in die Luftrungsschlitze oder das Lüftergitter des Netzteils.
7. Nehmen Sie keine Veränderungen an den mit dem Netzteil gelieferten Kabeln und/oder Anschlüssen vor.
8. Benutzen Sie bei Verwendung modularer Kabel nur die vom Hersteller gefellogenen Kabel. Andere Kabel sind möglicherweise nicht kompatibel und können ihren Computer und das Netzteil schwer beschädigen.
9. Der 24-polige Netzstecker des Hauptkabels hat einen abnehmbaren 4-poligen Teil. Diese 4-polige Stecker ist kein P4- oder ATX-12V-Stecker. Stecken Sie diese Kabel nicht in den P4- oder ATX +12-V-Anschluss der Hauptplatine.
10. Bei Nichtbeachtung der Herstelleranleitung und/oder der Sicherheitshinweise erlösen s amtliche Gewährleistungen und Garantien.

Sicherheits- und Prüfsiegel

FCC FCC-Vorschriften, Teil 15, Klasse B

ICES ICES-003

CE EN 55022:2006 + A1:2007, Klasse B

EN61000-3-2:2006 Klasse D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2

IEC61000-4-3

IEC61000-4-4

IEC61000-4-5

IEC61000-4-6

IEC61000-4-11

UL/CUL UL60950-1

CSA C22.2 NO.60950-1

C-Tick/RCM AS/NZS CISPR 22:2009

AS/NZS 44

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

BSMI CNS14336

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-99

IRAM IEC 60950-1

KC-

Kennzeichnung K 60950-1(2006-12), K00022(2009-12), K00024(2009-12)

ROHS 2002/95/EC, Richtlinie zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

WEEE 2002/96/EC, Richtlinie über Elektro- und Elektronik-Altgeräte

der Umweltverschmutzung durch informationsverarbeitende Elektrogeräte)
