OPERATING INSTRUCTIONS DT 200-SERIES

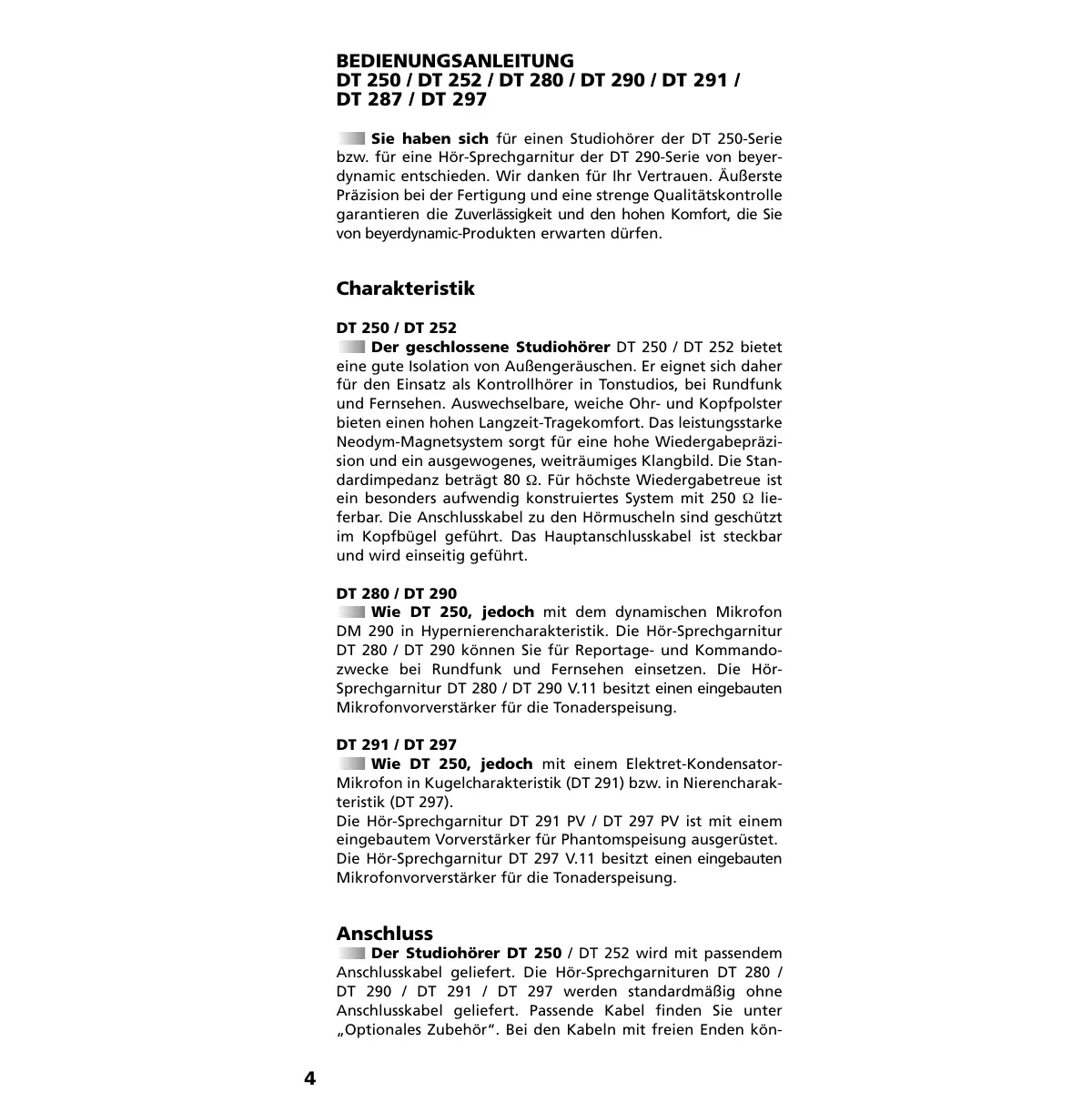

BEDIENUNGSPANLEITUNG

DT 250 / DT 252 / DT 280 / DT 290 / DT 291 / DT 287 / DT 297

Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Außerste Prazision bei der Fertigung und eine strenge Qualitätskontrolle garantieren die Zuverlösigkeit und den hohen Komfort, die Sie von beyerdynamic-Produkten erwarten dürfen.

Charakteristik

DT 250 / DT 252

Der geschlossene Studiohörer DT 250 / DT 252 betiet eine gute Isolation von Außengeräuschen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, wieche Ohr- und Kopfpolster bieten einen hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabeprazision und ein ausgewogenes, weiträumiges Klangbild. Die Standardimpedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist ein besonder aufwendig konstruiertes System mit 250 Ω lieferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 280 / DT 290

Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommandozwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 / DT 290 V.11 besitzt einen eingebauten Mikrofonvorversteller für die Tonaderspeisung.

DT 291 / DT 297

Wie DT 250, jedoch mit einem Elektret-Kondensator-Mikrofon in Kugelcharakteristik (DT 291) bzw. in Nierencharakteristik (DT 297).

Die Hör-Sprechgarnitur DT 291 PV / DT 297 PV ist mit einem eingebautem Vorversteller für Phantomspeitung ausgerüstet. Die Hör-Sprechgarnitur DT 297 V.11 besitzt einen eingebauten Mikrofonvorsteller für die Tonaderspeitung.

Anschluss

Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel gefeliefert. Die Hör-Sprechgarnituren DT 280 / DT 290 / DT 291 / DT 297 werden standardmäßig ohne Anschlusskabel gefeliefert. Passende Kabel finden Sie unter „Optionales Zubehör". Bei den Kabeln mit freienden Enden kon-

nen Sie die gewünschten Stecker direkt an das Kabel loten (Anschlussbelegung siehe „Blockschaltbild"). Auf Wunsch werden die benöttigten Stecker auch im Werk montiert.

Schlieben Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an.

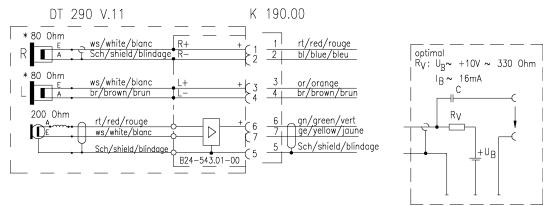

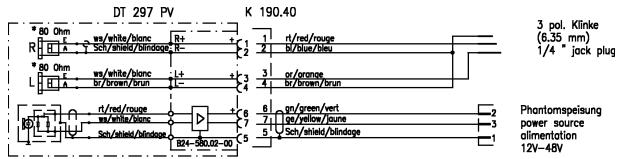

Bei der Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 ist das Mikrofon symmetrisch Herausgehrt. Es kann aber auch an einen unsymmetrischen Mikrofoneingang angeschlüssen werden. Für symmetrische Mikrofoneingänge mit Phantomspeisung sind die Hör-Sprechgarniturn DT 291 PV, DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfernung 13mV bzw. 250mV .

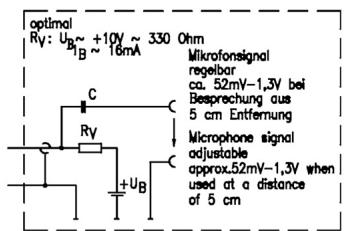

Für den Anschluss an Fernsehkameras mit Mikrofoneingang, welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die Hör-Sprechgarnitur DT 280/DT 290 V.11 oder DT 287/DT 297 V.11 mit integriertem Vorverträger. Der Mikrofonpegel ist bei Besprechen aus 5cm Entfernung bei normaler Sprechlautstarke von 52mV bis 1,3 V regelbar. Die Speisespannung fur den Vorverträger kann zwischen 6 - 27 V variieren, wobei die Stromaufnahme sich wie folgt ergibt:

6V

R_vor330

8 mA

DT 297 V.11

12V

R_vor 330Ω

3 mA

20 mA

20 V

R_vor 330Ω

43 mA

40 mA

27 V

R_vor 330Ω

61 mA

57 mA

Anwendung

Der verstellbare Kopfbügel kann jeder Kopfgroße an-gepasst werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk links montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Bei Bedarf konnen Sie die Mikrofonhalterung ummontieren, so dass Sie das Mikrofon auch rechts tragen konnen.

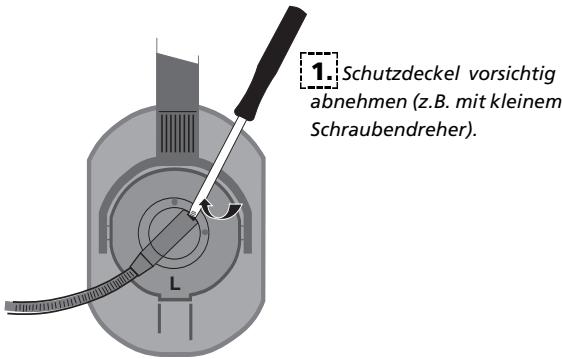

1. Schrauben lose n und Mikrofonhalterung abnehmer.

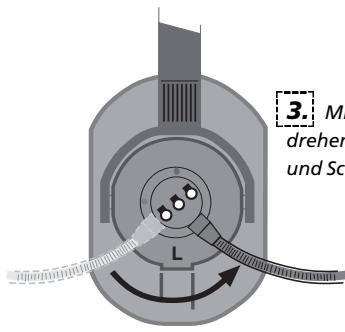

1. Mikrofonhalterung um 90^ drehen. Schrauben festziehen und Schutzdeckel aufsetzen.

Nur V.11-Version des DT 287/DT 297:

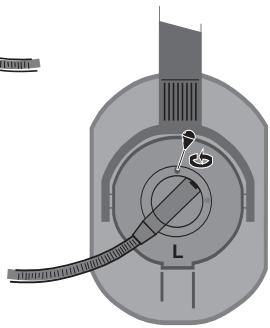

Trimmer zur Einstellung des eingebauten Mikrofonvorverträkers.

Wird der Kopfhörer im Stereobetrieb benutzt, sollenen im Stecker die Anschlussdritte für links und rechts getauscht werden, d.h. braun/orange (links) gegen rot/blau (rechts). Anschlussbelegung siehe „Blockschaltbild". Das Mikrofon sollen den Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Poppgeräusche minimiert.

Pflege

Aus hygenischen Gründen sollen den Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspulmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf, dass kein Wasser in den Wandler lauft.

Bei den Hör-Sprechgarnituren konnen Sie den Poppschutz im warmen Wasser spulen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Da die Ohrpolarster einem natürlichen Verschleiss unterliegen, sollen den Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vom Gehäuseteilziehen.
2. Neues Ohrpólster so aufsetzen, dass die Rastnasen in die vorgesehenen Löscher einrasten können.
3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es hörbar einrastet.

Die modulare Bauweise der Kopfhörer ist besonderss service-feundlich, Denn alle Teile konnen leicht ausgewechselt werden.

Sicherheitshinweis

Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an ihren Veränderungen einschließlich, achen Sie darauf, dass die Lautstärke (Volume) zunachst auf Minimum gestreht ist. Regel Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechn. Hohe Lautstärken können, sofern sie über längerere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Lautstärke haben beyerdynamik-Kopfhörer ihren vollen Klang.

Ausführungen

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit Wendelkabel WK 250.07, stackbar (Stereoklinke 3,5 mm / Adapter 6,35 mm), Best.-I

DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mi Wendelkabel WK 250.07, stackbar (Stereoklinke 3,5 mm / Adapter 6,35 mm) .Best.-I

DT 252 Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm / Adapter 6,35 mm) ... Best.-I

DT 280 Einohr/Hor-Sprechgarnitur, 200/80 Ω Best.-N

DT 280 dito,chod 200/250Ω. .Best.-N

DT 280 V.11 Einohr/Hör-Sprechgarnitur, 200/80 Ω mit eingebautem Vorveränderer . Best.-I

DT 290 Hör-Sprechgarnitur, 200/80 Ω. Best.-I

DT 290 dito,chodoch200/250Ω.….Best.-I

DT 290 V.11 Hör-Sprechgarnitur, 200/80 Ω mit eingebautem Vorveränderer Best.-I

DT 291 PV Hör-Sprechgarnitur, 80 Ω, Kond.-Mikrofon (Kugel), mit eingeb. Vorversteller für Phantomspeisung .Best.-Nr.447.129

DT 291 PV dito, jedoch 250 Ω . . . . . . Best.-Nr. 447.137
DT 287 PV Ein-Ohr-Version, 80 Ω,
Kond.-Mikrofon (Niere). .Best.-Nr. 479.349
DT 287 V.11 Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere). .Best.-Nr. 479.357
DT 297 PV Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon (Niere), für Phantomspeisung 12 - 48 V. Best.-Nr. 479.365
DT 297 PV dito, jakoch 250 Ω Best.-Nr.479.454
DT 297 V.11 Hörsprechgarnitur, 80 Ω, mit eingebautem Mikrofonvorverträger, . . . . . Best.-Nr. 479.462

Ersatzteile

BN 59-59/A Kopfpolster Best.-Nr. 503.886
EDT 250 V Ohrmuschelsatz Velour, für DT 25/28/29 . . . Best.-Nr. 942.704
EDT 250 S Ohrmuschelsatz Softskin, für DT 25/28/29. . . Best.-Nr. 943.549
WS 97 AZ Windschutz, anthrazit. Best.-Nr. 465.313

Optionales Zubehör

WK 250.07 Wendel-Anschlusskabel für DT 25 mit 3,5/6,35 mm Stereo-Klinkenstecker .Best.-Nr.442.070
K 190.00 Anschlusskabel für DT 28/DT29, 1,5 m, mit freiem Enden . . . Best.-Nr. 431.575
K 190.00 Anschlusskabel für DT 28/DT29, 3 m, mit freienden Enden...Best.-Nr. 441.937
K 190.28 Anschlusskabel für DT 28/DT29, 1,5 m, mit 4-pol. XLR-Buchse .. Best.-Nr. 445.304
K 190.39 Anschlusskabel für V.11-Version der DT 29^ -Serien, mit 5-pol. XLR-Stecker zum Anschluss an Profi-Kameras (Sony, Philips, Ikegami), 1,5 m. Best.-Nr. 475.181
K 190.40 Anschlusskabel für DT 28/DT29, 1,5 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke . . . . Best.-Nr. 445.894
K 190.40 Anschlusskabel für DT 28/DT29, 3 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke . . . . . Best.-Nr. 446.750
K 190.41 Anschlusskabel für DT 28/DT29, 1,5 m, mit 5-pol. XLR-Stecker.... Best.-Nr. 445.312
K 190.48 Anschlusskabel für DT 280/DT 290 mit 2 × 3,5 mm Stereoklinkenstecker zum Anschluss an PC Soundkarten (Achtung: Keine Phantomspeisung) . . . Best.-Nr. 479.470

WK 190.00 Wendel-Anschlusskabel für

DT 28/DT29,

3 m, mit freien Enden. Best.-Nr. 448.176

Technische Daten

DT 250 / DT 252 / DT 280 / DT 290 / DT 291 /

DT 287 / DT 297

Hörer

Übertragungsbereich 10 - 30.000 Hz

(be Hör-Sprechgarnituren auf Beste

Verständlichkeit optimiert)

Nennimpedanz 80Ω/250Ω

Kennschalldruckpegel

bei 1 kHz. 100 dB SPL bei 1mW= 0,28V an

80Ω

100 dB SPL bei 1 mW = 0,5 V an

250Ω

Nennbelastbarkeit . . . . . . 100 mW 120 dB 2,8 V an 80 Ω

100 mW = 120 dB = 5 V an 250 Ω

Isolierung von

AuBengeräuschen. .ca. 16 dBA

Andruckkraft. 4,5 N

Gewicht (ohne Kabel)

DT 250 / DT 290 / DT 294 /

DT 297 240 g

DT 252 / DT 280 / DT 287 . 170 g

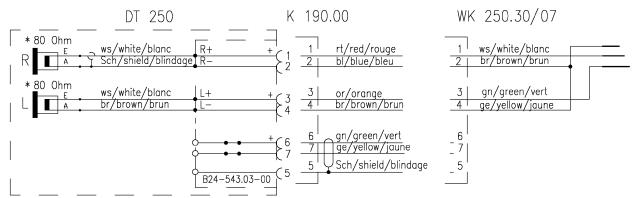

Schaltbild DT 250

• Sonderausführung 250 Ohm System lieferbar
• Special model 250 ohm system available

DT 280 / DT 290

Mikrofon

Wandlerprinzip .dynamisch

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Storschallauslösung 30 dB

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung ca. 3 mV

Nennimpedanz ca. 200

Gewicht ca. 45 g

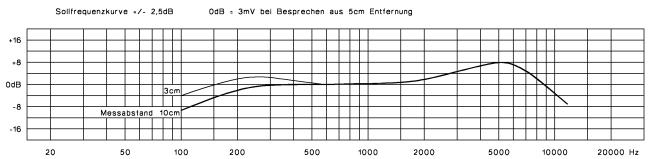

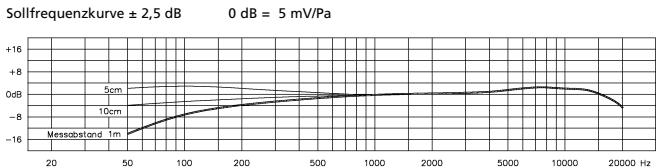

Frequenzkurve

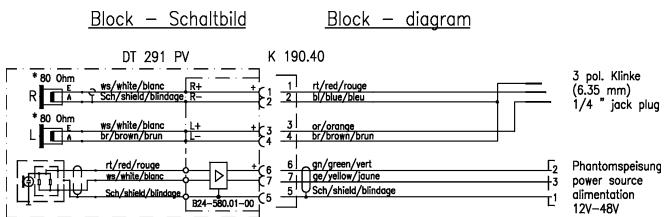

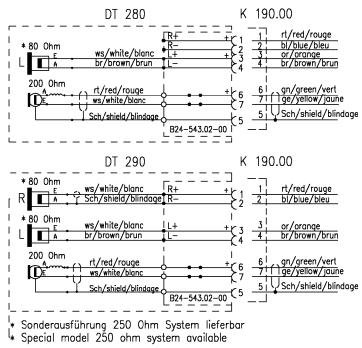

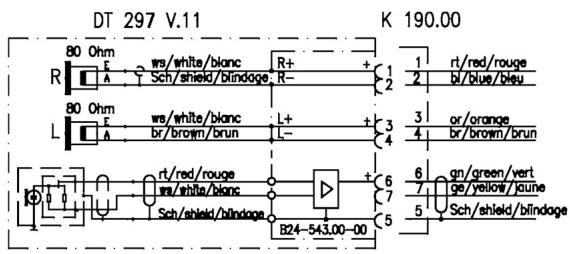

Schaltbild

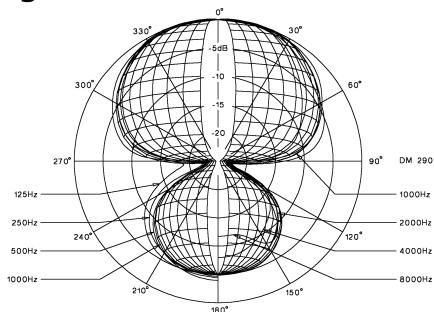

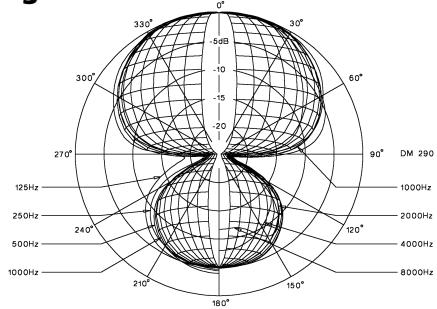

Richtdiagramm

DT 290 V.11

Mikrofon

Wandlerprinzip .dynamisch

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ausgangsspannung bei

Besprechung aus 5 cm

Entfernung, Is = 16mA

Us = 10 V, Rv = 330 Ω . . . ca. 1,5 V

Besprechung aus 5 cm

Entfernung, Is = 16 mA ,

Us = 10 V, Rv = 330 Ω,

R_LS = 200 ca. 750mV

Nennimpedanz ca. 200

Stromaufnahme min. 8 mA

Stromaufnahme max. 56 mA

Gewicht ca. 45 g

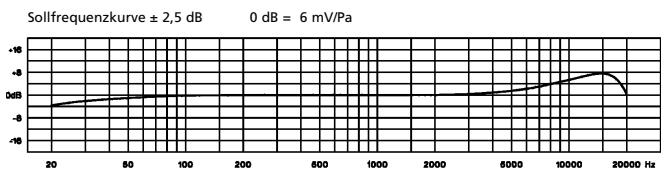

Frequenzkurve

Schaltbild

Richtdiagramm

DT 291 PV

Mikrofon

Wandlerprinzip . Kondensator (Back-Elektret)

Übertragungsbereich 20 - 18.000 Hz

Richtcharakteristik Kugel

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung ca. 13 mV

Nennimpedanz 200Ω

Nennabschlussimpedanz. ≥ 1000

Max.Schalldruckpegel.127 dB

Stromaufnahme ca.3,5 mA

Phantomspeisung 12 - 48 V

Gewicht ca. 20 g

Frequenzkurve

Schaltbild

Sonderausführung 250 Ohm System lieferbar
Special model 250 ohm system available

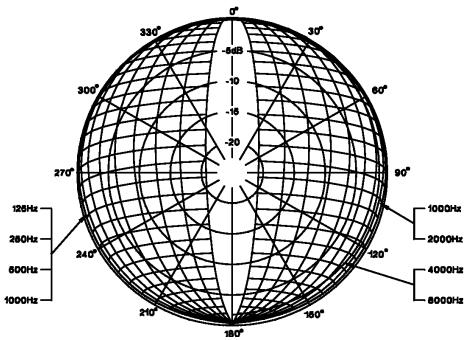

Richtdiagramm

DT 287 PV / DT 297 PV

Mikrofon

Wandlerprinzip . Kondensator (Back-Elektret)

Übertragungsbereich 40 - 20.000 Hz

Richtcharakteristik .Niere

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung. 5,5 mV

Nennimpedanz 300

Nennabschlussimpedanz. ≥ 1000

Max.Schalldruckpegel. 132 dB

Gerauschspannungsabstand..62 dB

Stromaufnahme ca. 3,5 mA

Phantomspeisung 12-48 V

Gewicht ca. 30 g

Frequenzkurve

Schaltbild

Sonderausfuhrung 250 Ohm System lieferbar
Special model 250 ohm system available

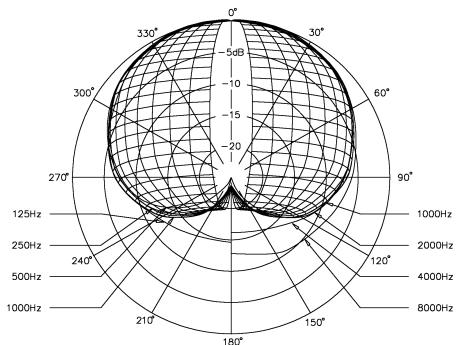

Richtdiagramm

DT 287 V. 11 / DT 297 V.11

Mikrofon

Wandlerprinzip . Kondensator (Back-Elektret)

Übertragungsbereich 20 - 20.000 Hz

Richtcharakteristik .Niere

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung ca. 52 mV - 1,3 V regelbar

Nennimpedanz 300Ω

Stromaufnahme 6-56 mA

Schaltbild

OPERATING INSTRUCTIONS DT 250 / DT 252 / DT 280 / DT 290 / DT 291 / DT 287 / DT 297
