BEDIENUNGSANLEITUNG DT 150 BEYERDYNAMIC

BEDIENUNGSGANLEITUNG DT 150 - DT 190

Charakteristik . 3
Anschluss. 3
Anwendung. 4
Pflege . 5
Sicherheit. 5
Ausfuhrungen. 6
Ersatzteile . 6
Zubehör. 6
Technische Daten. 7

OPERATING INSTRUCTIONS DT 150 - DT 190

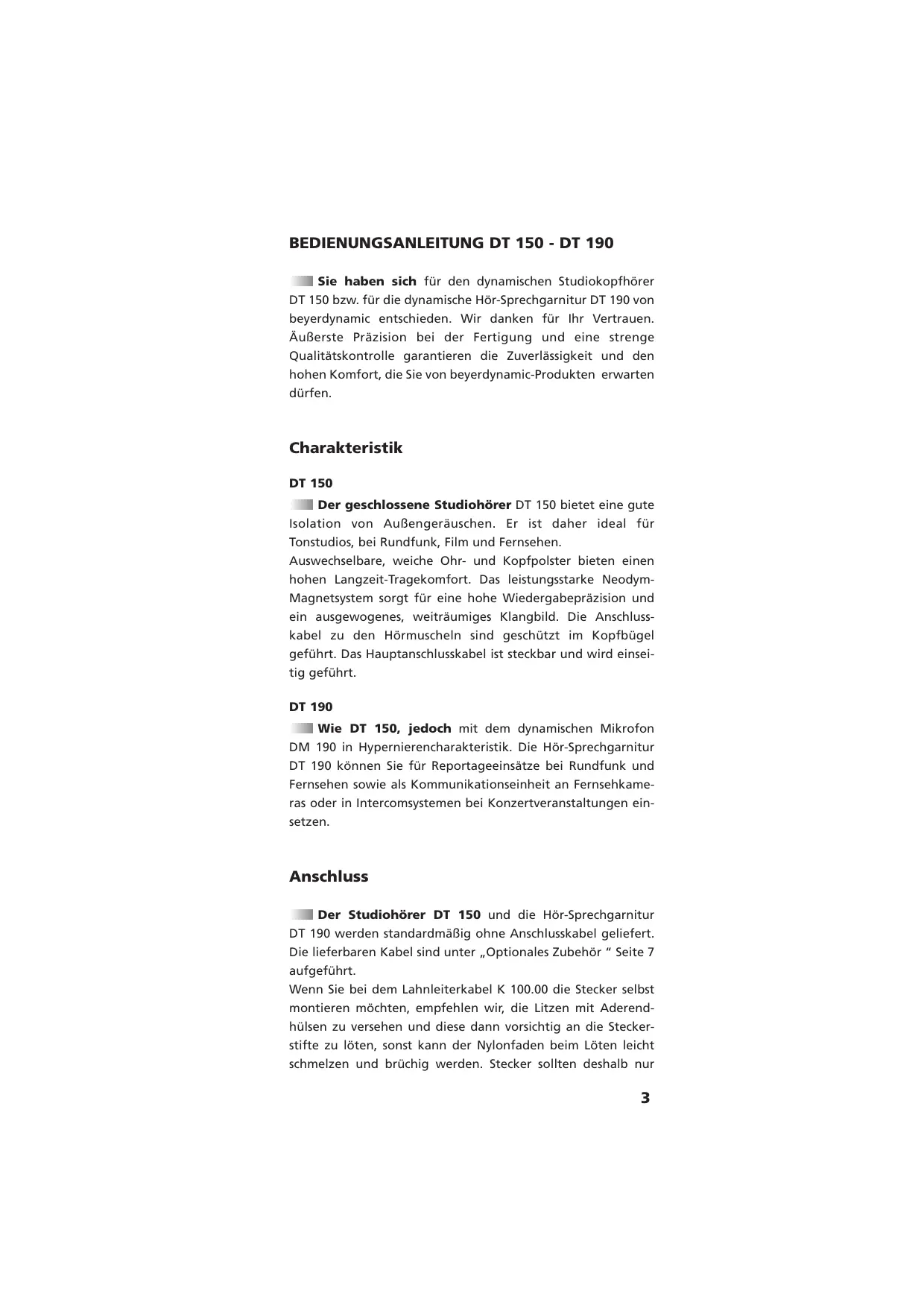

BEDIENUNGSPANLEITUNG DT 150 - DT 190

Sie haben sich für den dynamischen Studiokopfhörer DT 150 bzw. für die dynamische Hör-Sprechgarnitur DT 190 von beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Außerste Prazision bei der Fertigung und eine strenge Qualitätskontrolle garantieren die Zuverlösigkeit und den hohen Komfort, die Sie von beyerdynamic-Produkten erwartendenürfen.

Charakteristik

DT 150

Der geschlossene Studiohörer DT 150 bietet eine gute Isolation von Außengeräussen. Er ist davon ideal für Tonstudios, bei Rundfunk, Film und Fernsehen.

Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzison und ein ausgewogenes, weltraumiges Klangbild. Die Anschluss-kabel zu den Hörmscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 190

Wie DT 150, jedoch mit dem dynamischen Mikrofon DM 190 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 190 können Sie für Reportageeinsätze bei Rundfunk und Fernsehen sowie als Kommunikationseinheit an Fernsehkameras oder in Intercomsystemen bei Konzertveranstaltungen eingetzen.

Anschluss

Der Studiohörer DT 150 und die Hör-Sprechgarnitur DT 190 werden standardmäßig ohne Anschlusskabel gefiefert. Die lieferbaren Kabel sind unter „Optionales Zubehör“ Seite 7 aufgeführt.

Wenn Sie bei dem Lahnleiterkabel K 100.00 die Stecker selbst montieren möchten, empfehlen wir, die Litzen mit Aderendhülsen zu versehen und diese dann vorsichtig an die Steckerstifte zu loten, sonst kann der Nylonfaden beim Löten weniger schmelzen und brüchig werden. Stecker sollen den deshalb nur

vom Fachmann angelotet werden. Bei allen anderen Kabel mit freienden Enden konnen die Stecker direkt an das Kabel gelödet werden (Anschlussbelegung siehe „Schaltbilder", Seite 8-9).

Anwendung

SchlieBen Sie den Studiohörer DT 150 bzw. die Hör-Sprechgarnitur DT 190 an hochwertige Geräte mit der entspr-chenden Impedanz und Belastbarkeit an. Genaue Informationen finden Sie in den „Technischen Daten".

Der verstelltbare Kopfbügel kann jeder Kopfgroße angepasst werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk links montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Bei Bedarf konnen Sie die Mikrofonhalterung ummontieren, so dass Sie das Mikrofon auch rechts/TRagen konnen.

DT 190
chraube losen.

1. Kappe mit keinem Schraubendreher abheben.

3. Scheibe um 180^ drehen. Nase der Scheibe zeigt zum oberen Ende des Schwenkarms.

1. Schraube fest anziehen und Kappe auf Drehkopf auf stecken.

Wird der Kopfhörer im Stereobetrieb benutzt, sollenen im Stecker die Anschlussdritte für links und rechts getauscht werden, d.h. braun/orange (links) gegen rot/blau (rechts). Außer dem können die Deckel für L + R Kennzeichnung getauscht werden. Das Mikrofon sollen den Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Popp-gerausche minimiert.

Pflege

Aus hygenischen Gründen sollen den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf, dass kein Wasser in den Wandler lauft. Bei der Hör-Sprechgarnitur DT 190 konnen Sie den Poppschutz im warmen Wasser spulen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon daraufuf, dass der Poppschutz vollständig trocken ist.

Die modulare Bauweise von DT 150 und DT 190 ist entsprechenden servicefreundlich, Denn alle Teile konnen leicht ausgewechselt werden.

Die Ersatzteile finden Sie mit der dazugehörigen Bestell- number unter „Ersatzteile".

Sicherheit

Wenn Sie den Studiohörer DT 150 oder die Hör-Sprechgarnitur DT 190 an ihren Veränderungen anschließen, achen Sie darauf, dass die Lautstärke (Volume) zunachst auf Minimum gestreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechn. Hohe Lauststärke konnen, sofern sie über längerere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laustärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

Ausführungen

DT 150 Studio-Kopfhörer, 250 Ω, schwarz, mit Kabel K 100.07 (Stereoklinke 6,35 mm), Länge 3 m, steckbar . . . . . Best.-Nr. 455.970

DT 190 Hör-Sprechgarnitur, 200/250 Ω, schwarz, mit Kabel K 190.00 (freie Enden), Länge 1,5 m . . . . . . Best.-Nr. 455.830

Ersatzteile für DT 150 - DT 190

BN 59-58/A Kopfpolster. Best.-Nr. 377.163
EDT 150 S Ohrmuschelsatz, Softskin. Best.-Nr. 431.532

Lieferzubehör

BN 56-79/A Poppschutz (fur DT 190)....Best.-Nr. 108.677

Optionales Zubehör

fürDT150

K 100.00 - 3,0 M
Gestrecktes Kabel, 3 m,
mit freien Enden . . . . . . Best.-Nr. 101.710

K 100.07 -3,0 M
wie K 100.00, jedoch
mit Stereo-Klinkenstecker . . . Best.-Nr. 101.753

WK 100.00 Wendel-Anschlusskabel, 3m mit freien Enden Best.-Nr. 101.788

WK 100.07 wie WK 100.00, jedoch mit Stereo-Klinkenstecker . . . Best.-Nr. 101.826

fürDT190

K 190.00 - 1,5 M Anschlusskabel, 1,5 m, mit freien Enden Best.-Nr. 431.575

K 190.00 - 3,0 M Anschlusskabel, 3m mit freien Enden Best.-Nr.441.937

K 190.28 - 1,5 M Anschlusskabel, 1,5 m, mit 4-pol. XLR-Buchse. .Best.-Nr. 445.304

K 190.40 - 1,5 M

Anschlusskabel, 1,5 m

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke. .Best.-Nr. 445.894

K 190.40 - 3,0 M

Anschlusskabel, 3m

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke. .Best.-Nr. 446.750

K 190.41 - 1,5 M

Anschlusskabel, 1,5 m

mit 5-pol. XLR-Stecker . . . Best.-Nr. 445.312

WK 190.00

Wendel-Anschlusskabel, 3 m,

mit freien Enden Best.-Nr. 448.176

Technische Daten

DT 150 - DT 190

Hörer

Wandlerprinzip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich....5-30.000 Hz

Nennimpedanz. 250

Kennschalldruckpegel

bei 1 kHz . 97 dB SPL bei 1mW = 0,5V an 250

Nennbelastbarkeit . . . . . . 100 mW 117 dB = 5 V an 250 Ω

Isolierung von

AuBengeräuschen ca. 20 dBA

Andruckkraft 4,5 N

Gewicht (ohne Kabel) 250 g

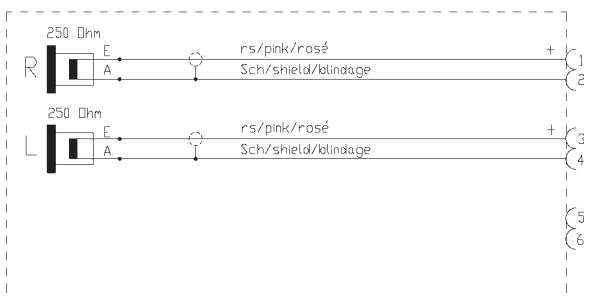

Schaltbild DT 150

DT 190

Mikrofon

Wandlerprinzip dynamisch

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Storschallauslösung 30 dB

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung 3 mV

Nennimpedanz. ca. 200 Ω

Gewicht 100g

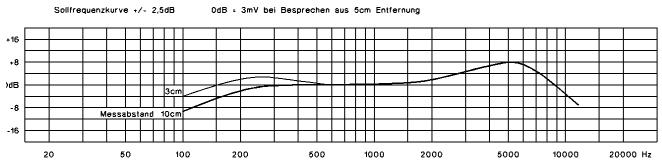

Frequenzkurve

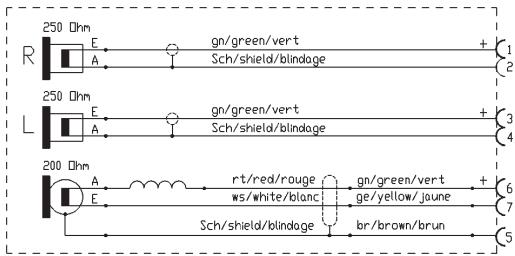

Schaltbild

DT 190

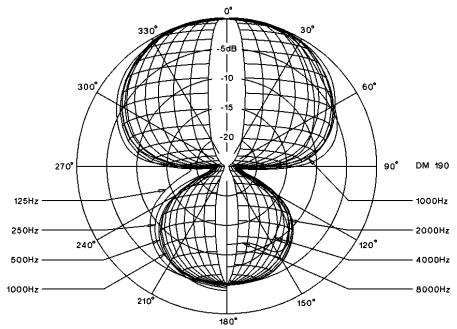

Richtdiagramm
