BEDIENUNGSANLEITUNG CE340PNNF EDESA

• Bedienungsanleitung.

1. INFORMATION ÜBER SICHERHEIT UND ALLGEMEINE

2. BESCHREIBUNG DES KÜHLSCHRANKS. ............................

4. BETRIEB UND BENUTZUNG DES KÜHLSCHRANKS.........

Lesen Sie diese Anleitungen vor Benutzung des Geräts aufmerksam durch. Heben Sie das Handbuch für zukünftige Verwendungen auf.

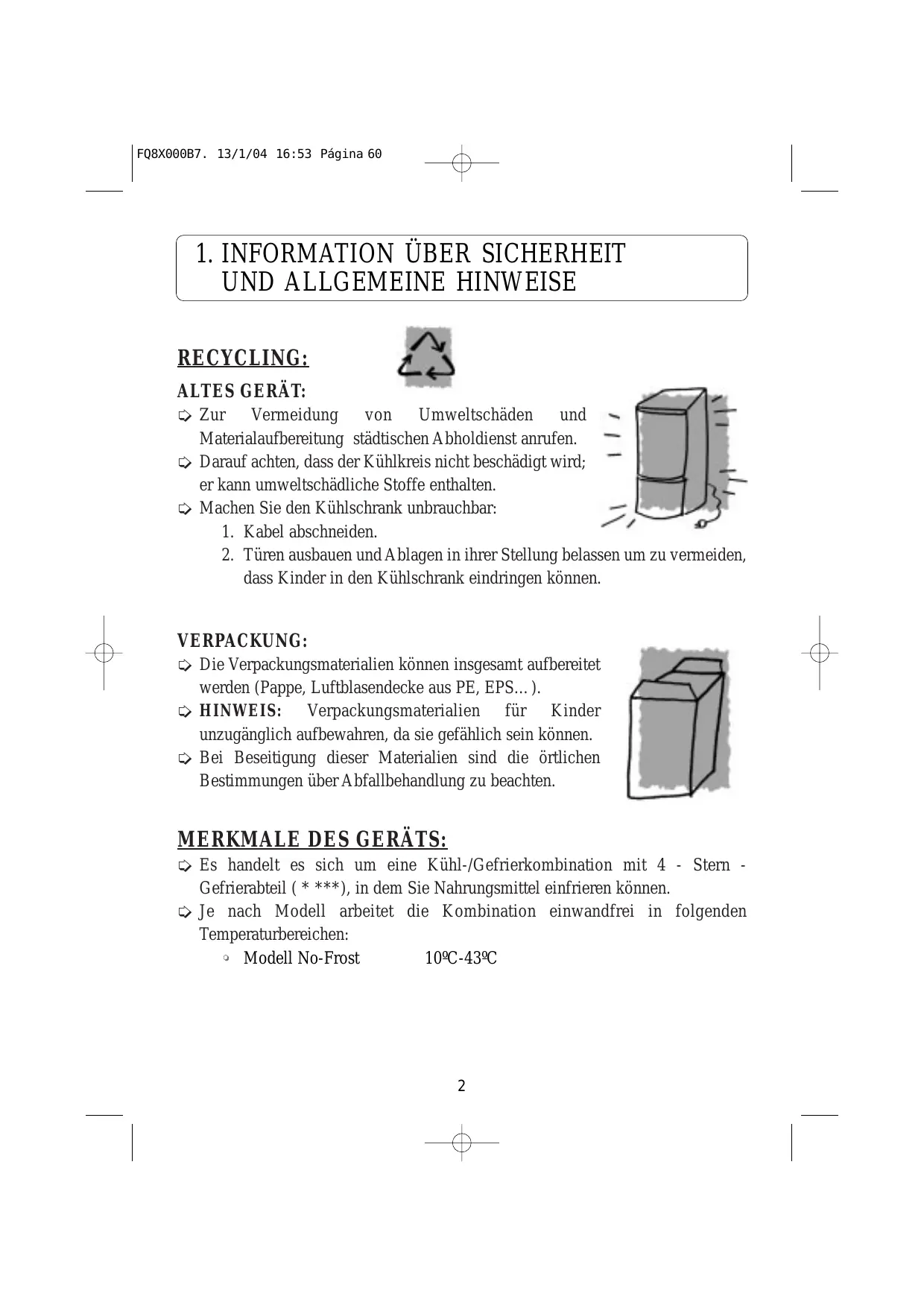

1. INFORMATION ÜBER SICHERHEIT

UND ALLGEMEINE HINWEISE

RECYCLING: ALTES GERÄT: Zur Vermeidung von Umweltschäden und Materialaufbereitung städtischen Abholdienst anrufen. Darauf achten, dass der Kühlkreis nicht beschädigt wird; er kann umweltschädliche Stoffe enthalten. Machen Sie den Kühlschrank unbrauchbar:

1. Kabel abschneiden.

2. Türen ausbauen und Ablagen in ihrer Stellung belassen um zu vermeiden,

dass Kinder in den Kühlschrank eindringen können. VERPACKUNG: Die Verpackungsmaterialien können insgesamt aufbereitet werden (Pappe, Luftblasendecke aus PE, EPS…). HINWEIS: Verpackungsmaterialien für Kinder unzugänglich aufbewahren, da sie gefählich sein können. Bei Beseitigung dieser Materialien sind die örtlichen Bestimmungen über Abfallbehandlung zu beachten. MERKMALE DES GERÄTS: Es handelt es sich um eine Kühl-/Gefrierkombination mit 4 - Stern Gefrierabteil ( * ***), in dem Sie Nahrungsmittel einfrieren können. Je nach Modell arbeitet die Kombination einwandfrei in folgenden Temperaturbereichen:

• Modell No-Frost 10ºC-43ºC

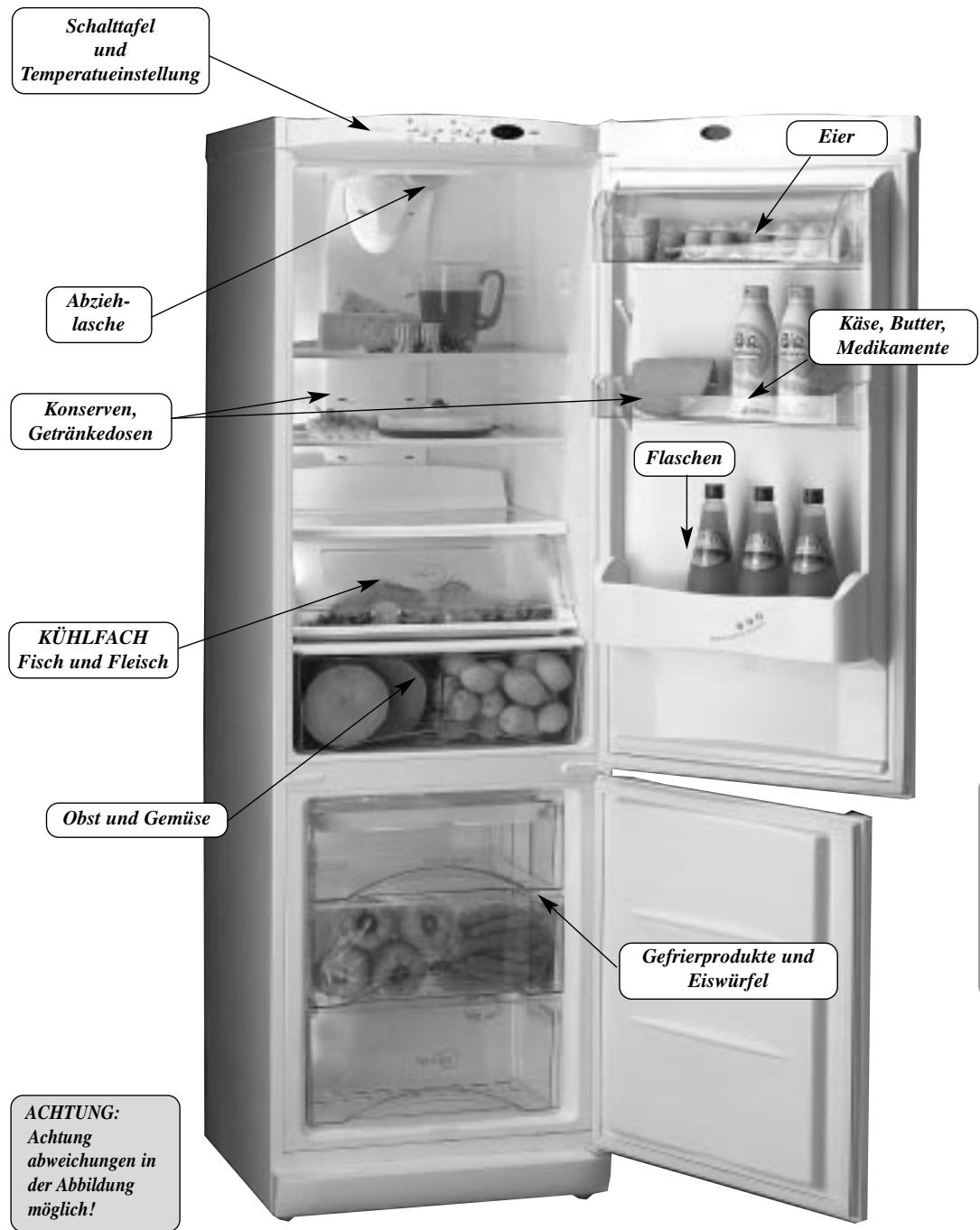

Schalttafel und Temperatueinstellung Eier Abziehlasche Käse, Butter, Medikamente Konserven, Getränkedosen Flaschen Obst und Gemüse Gefrierprodukte und Eiswürfel ACHTUNG: Achtung abweichungen in der Abbildung möglich!

DEUTSCH KÜHLFACH Fisch und Fleisch FQ8X000B7. 13/1/04 16:53 Página 62 SICHERHEIT: Das von Ihnen gewählte Modell enthält das Kühlmittel R600a. Bitte beachten Sie:

• Dieser Kühlschrank ist nicht umweltschädlich.
• Er ist entflammbar, weshalb Sie sicherstellen müssen, dass sich der Kühlkreis in einwandfreiem Zustand befindet. Bei Beschädigung wenden Sie sich bitte vor Anschluss an den Händler. Dieser Kühlschrank darf nur mit Originalteilen vom Kundendienst repariert werden. Im Kühlschrank keine Werkzeuge mit Flammen und keine Elektrogeräte verwenden. Gestatten Sie nicht, dass Kinder mit dem Kühlschrank spielen. Flüchtige, entflammbare oder explosionsfähige Flüssigkeiten dürfen nicht im Kühlschrank aufbewahrt werden.

Kühlschrank entfernt von Wärmequellen (Küchenherde, Heizkörper usw.) aufstellen und gegen Sonneneinstrahlung schützen, um einen erhöhten Stromverbrauch zu vermeiden. Darauf achten, dass der Raum hinter dem Kühlschrank belüftet ist. Raum zwischen Sockel und Boden nicht verdecken. Keine Gegenstände auf den Kühlschrank legen. Kühlschrank nicht im Freien aufstellen und gegen Regen schützten. Um einen besseren energetischen Wirkungsgrad zu erzielen, ist ein Abstand von 20 mm zwischen Boden und Rückwand zu lassen. Unter bestimmten Umständen in Bezug auf relative Luftfeuchtigkeit und Umgebungstemperatur kann es zu Kondensation im Innen- und Außenbereich des Kühlschranks kommen. Zur Vermeidung von Schwingungen und Geräuschen ist darauf zu achten, dass der Kühlschrank ausgerichtet auf ebenem Boden steht. ELEKTRISCHER ANSCHLUSS: Stecker: 220-240V mit Erdanschluss. Keine Adapter oder Verlängerungsschnuren benutzen. Das Kabel darf nicht den Motor berühren. Kabel nicht unter dem Kühlschrank einklemmen.

FQ8X000B7. 13/1/04 16:53 Página 63 WECHSEL DES TÜRANSCHLAGS: ERFORDERLICHE WERKZEUGE: Kreuzschlitzschraubenzieher und Schraubenzieher TORX. VORGEHENSWEISE: Netzstecker ziehen und Innentürablagen entleeren. Obere Scharnierabdeckung abnehmen. Schrauben des oberen Scharniers lösen. Tür nach oben ausheben. Schraubenabdeckung des mittleren Scharniers abnehmen und die beiden Schrauben lösen.

6. Danach Tür des Gefierabteils nach oben

verschieben, damit sie frei liegt.

7. Abschliessend Sockel und Schrauben lösen und das untere

8. Achsenstellung des

unteren Scharniers wechseln und Scharnier auf der anderen Seite befestigen.

9. Seitengriffe, soweit vorhanden, auf der

anderen Seite anbringen.

10. Türen in umgekehrter Reihenfolge wieder

anbringen. VOR ANSCHLUSS DES KÜHLSCHRANKS: Innenabteil mit lauwarmem Wasser und Bikarbonat reinigen. Spülen und vorsichtig abtrocknen. Kühlschrank erst nach 2 Stunden einschalten, damit sich die Schmiermittel des Motors setzen. Wurde der Kühlschrank abgeschaltet und nach längerer Zeit wieder eingeschaltet, 4 Stunden warten ehe die Nahrungsmittel eingelagert werden.

4. BETRIEB UND BENUTZUNG DES GERÄTS

TEMPERATUREINSTELLUNG: Temperatur von ca. 4ºC und für das Gefrierabteil eine Temperatur von ca. –19ºC empfohlen. Für die Temperatureinstellung die Temperaturwahlschalter oder Tasten benutzen. Die Zahlenwerte sind in ºC angegeben. HINWEIS: Die Innentemperatur des Kühlschranks ist abhängig von: Der Umgebungstemperatur. Dem Aufstellungsort des Geräts. Der Häufigkeit, mit welcher die Türen geöffnet werden. SCHALTTAFEL Temperaturwahl Kühlabteil Urlaubsanschluß Temperaturwahl Gefrierabteil SUPER COOLING KÜHLABTEIL ALARM SUPER FREEZING ANSCHLUß GEFRIERABTEIL

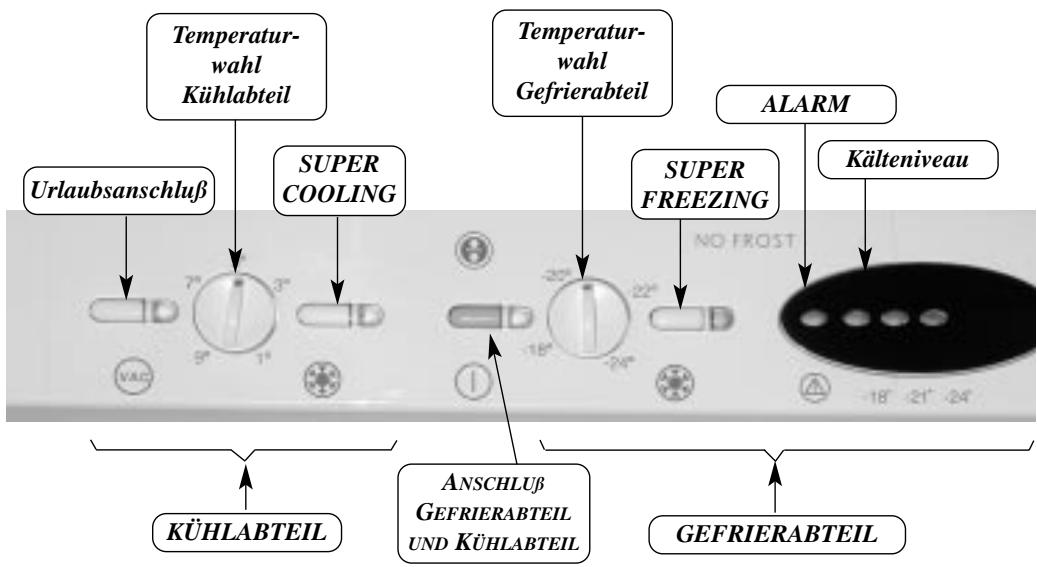

Kälteniveau GEFRIERABTEIL FUNKTIONEN "Temperaturwahl" Durch Drehen des Schalters werden die Temperaturen des Kühl- und Gefrierabteils in ºC gewählt. "Anschluß Gefrierabteil und Kühlabteil" Dient zum Ein- und Ausschalten des Kühl- oder Gefrierabteils.Bei den No-Frost-Modellen wird das Kühlabteil zusammen mit dem Gefrierabteil abgeschaltet. Betriebsanzeige über Lampe.

FQ8X000B7. 13/1/04 16:53 Página 65 "SUPER COOLING" Bei Betätigung dieser Funktion stellt sich im Kühlabteil automatisch 6 Stunden lang die tiefste Temperatur ein. Sie schaltet automatisch ab, kann aber auch vor Ablauf der 6 Stunden von Hand unterbrochen werden. "SUPER FREEZING" Bei Betätigung dieser Funktion stellt sich im Gefrierabteil automatisch die tiefste Temperatur ein. Das erleichtert das Einfrieren. Es wird empfohlen, diese 24 Stunden vor dem Einfüllen grösserer Mengen einzuschalten. Die Funktion schaltet automatisch ab, kann aber auch von Hand unterbrochen werden. "Alarm" Leuchtanzeige und akustischer Alarm sobald das Kälteniveau im Gefrierabteil übermässig absinkt. Der akustische Alarm kann durch Drücken der Funktion SUPER FREEZING abgeschaltet werden. "Urlaubsanschluß" Diese Funktion findet dann Anwendung, wenn das Gefrierabteil normal arbeiten und das Kühlabteil während eines längeren Zeitraums nicht benutzt werden soll. Beispielsweise im Urlaub. Hierzu muß das Kühlabteil vollständig entleert und gründlich gereinigt werden. Die Tür muß geschlossen gehalten werden. Anschließend wird diese Funktion eingeschaltet, wodurch das Kühlabteil konstant auf einer bestimmten Temperatur gehalten wird, so daß sich kein Geruch bilden kann. Sobald Sie aus dem Urlaub zurückkommen, wird diese Funktion wieder ausgeschaltet und der Kühlschrank kühlt wieder gemäß der jeweils ausgewählten Einstellung.

DEUTSCH "Kälteniveau" Die Zahl der leuchtenden Lampen gibt das Kälteniveau im Gefrierabteil an. Je mehr Lampen leuchten, desto kälter. FQ8X000B7. 13/1/04 16:53 Página 66 RICHTIGE BENUTZUNG DES GERÄTS: KÜHLABTEIL

Nahrungsmittel mit Abstand lagern, damit Luft zwischen denselben strömen kann. Tür nur soweit notwendig geöffnet lassen. Keine warmen Nahrungsmittel in den Kühlschrank legen. Die Lüftungsgitter nicht verdecken. Um zu vermeiden, daß die im Gerät befindlichen Lebensmittel austrocknen, wird empfohlen, diese in einem hermetisch schließenden Gefäß oder in Aluminiumpapier oder Plastikfolie aufzubewahren. MULTIFRESH-SYSTEM Ihr Kühlschrank verfügt über ein Multifresh-Abteil: Ideale Konservierung frischer Nahrungsmittel wie Fleisch, Fisch und Gemüse. Diese können längere Zeit ohne Einfrieren aufbewahrt werden. In diesem Abteil herrschen die kältesten Temperaturen des Kühlabteils; ausserdem wird es durch das häufige Öffnen der Tür weniger beeinträchtigt. Zum Aufbewahren von Fisch und Fleisch sollte eine mittlere Temperatur gewählt werden. Ist mehr Platz im Kühlabteil gewünscht, obere Ablage und Deckel herausnehmen und Nahrungsmittel direkt in der Mulde lagern. Das Abteil verliert dadurch die zuvor beschriebenen Eigenschaften. DOUBLE FRESH-SYSTEM Ihr Kühlschrank is mit einem System ausgerüstet, bei dem die obere Schale, die die Obst- und Gemüschublade abdeckt, über einen Membranfilter verfügt, der einen hohen Feuchtigkeitsgehalt in der Schublade gewährleistet. Der so erreichte Feuchtigkeitsgehalt verhindert auf geradezu ideale Weise das Austrocknen von Gemüse, so daß Festigkeit, Geschmack, sowie die nahrhaften Eigenschaften bewahrt werden.

FQ8X000B7. 13/1/04 16:53 Página 67 GEFRIERABTEIL: Die gleichzeitig einzufrierende Menge an Nahrungsmitteln darf nicht über derauf dem Typenschild angegebenen Gefrierleistung liegen. Nur Nahrungsmittel in einwandfreiem Zustand einfrieren. Das Haltbarkeitsdatum beachten. Nahrungsmittel in Alufolie oder Transparentfolie einwickeln, damit sie nicht austrocknen. Einzufrierende Produkte nicht mit anderen in Berührung bringen, die schon eingefroren sind. Ein aufgetautes Nahrungsmittel nicht ein zweites Mal einfrieren. Portionen für den täglichen Bedarf einfrieren. Keine Getränke, die Kohlesäure enthalten, und keine Glasflaschen mit Flüssigkeiten ins Gefrierabteil legen, denn sie können zerspringen. Kein zu kaltes Speiseeis und keine zu kalten Nahrungsmittel verzehren, sie können Verbrennungen im Mund verursachen. Etiketten aufkleben, aus denen sich der Inhalt und das Einfrierdatum ergeben. Um über das grösste Nutzvolumen zu verfügen wird empfohlen, die Ablage für die Eiswürfelschalen herauszunehmen. DEUTSCH Um die Energieeffizienz des Geräts zu fördern, ist es ratsam, dass Eiswürfelschalen und Eiswürfelbehälter auf der Ablage des oberen Korbes immer voll sind. EISWÜRFELPRODUKTION: Die im Gefrierabteil befindlichen Schalen zu drei Vierteln mit Wasser füllen. Schalen in das Gefrierabteil stellen. Sobald das Wasser gefroren ist, Schalen durch leichtes Verdrehen derselben entleeren und Eiswürfel im Behälter aufbewahren.

FQ8X000B7. 13/1/04 16:53 Página 68 ABTAUEN KÜHLABTEIL: Das Abtausystem des Kühlabteils funktioniert automatisch und bedarf daher keiner Massnahme durch den Benutzer. GEFRIERABTEIL: Bei den No-Frost- Kühlschränken wird so die Bildung einer Eisschicht verhindert, wodurch die entsprechenden Vorgäge zur Eisbeseitigung entfallen.

AUFTAUEN VON NAHRUNGSMITTELN

Nicht alle Nahrungsmitteln werden in gleicher Weise aufgetaut Haben Sie Gefrierprodukte gekauft, Anweisungen auf der Verpackung beachten. Gemüse muss unmittelbar gekocht werden. Fertige Speisen bzw. Halbprodukte können unmittelbar zubereitet werden. Fisch und Fleisch müssen über mehrere Stunden langsam im Kühlabteil auftauen. Besitzen Sie ein Mikrowellengerät, kann dieser Prozess beschleunigt werden.

5. REINIGUNG UND WARTUNG

REINIGUNG: Vor Beginn der Reinigung, Kühlabteil mit Hilfe der Tasten abschalten. Innenraum mit Wasser und Bikarbonat und einem Schwamm oder Tuch reinigen. Damit wird eine Geruchbildung verhindert. Keine Dampfreinigungsgeräte, Lösungsmittel oder Scheuermittel benutzen, da sie den Innenraum des Geräts beschädigen könnten. Die Zubehörteile auch nicht in der Geschirrspülmaschine spülen. Es wird empfohlen, das rückseitige Gitter einmal im Jahr mit dem Staubsauger zu reinigen. Wenn es schmutzig ist, nimmt die Leistungsfähigkeit des Geräts ab und der Stromverbrauch zu. LAMPENWECHSEL Lichtschalter ausschalten. Deckel durch Drücken auf die innere Lasche abnehmen. Lampe ausdrehen und durch eine neue der selben Art, mit Gewinde E14, 220-240V und höchstens 15 W, ersetzen.

FQ8X000B7. 13/1/04 16:53 Página 69 WAS IST BEI STROMAUSFALL ZU TUN: Soweit möglich, Tïuren nicht öffnen. Ist die Stromversorgung wieder hergestellt, prüfen ob die Nahrungsmittel aufgetaut sind oder nicht. Aufgetaute Nahrungsmittel sofort aufbrauchen und keinesfalls erneut einfrieren. WAS IST ZU TUN, WENN DAS GERÄT LÄNGERE ZEIT NICHT BENUTZT WERDEN SOLL: Kühlschrank entleeren. Gerät abschalten und wie beschrieben reinigen. Licht durch Betätigung des Schalters abschalten. Türen offen lassen, damit keine Geruchsbildung entsteht. Urlaubsfunktion: Wollen Sie das Gerät längere Zeit nicht benutzen, jedoch eingefrorene Nahrungsmittel im Gefrierabteil aufbewahren, kann das Kühlabteil abgeschaltet und die Tür desselben geschlossen werden. So ist der Stromverbrauch sehr gering, und es kommt zu keiner Geruchbildung.

6. NORMALE GERÄUSCHE IM GERÄT

Der Kompressor kann Summ- und/oder leichte Schlaggeräusche verursachen, speziell beim Anspringen. Knackgeräusche infolge von Dehnungen oder Schrumpfungen der eingesetzten Materialien sind normal. Das Isoliermaterial verstärkt die Geräuschpegel.

• Das Gerät ist mit einem Lüfter ausgerüstet, der bei Betrieb ein leichtes Summen ertönen läßt, was auf die im Geräteinneren zirkulierende Luft zurückzuführen ist. Bei No-Frost-Modellen hören Sie im Gefrierabteil den Ventilator, der anspringt, um zu kühlen und die Eisschicht zu entfernen.

DEUTSCH Das Kühlgas kann im Kühlkreis Brodelgeräusche hervorrufen. FQ8X000B7. 13/1/04 16:53 Página 70

PROBLEM URSACHE LÖSUNG Kühlschrank funktioniert nicht. • Stecker nicht angeschlossen.•

• Keine Stromversorgung des Steckers, da Sicherung durchgebrannt oder der automatische Strombegrenzer angesprungen ist.
• Anschlussschalter nicht betätigt.

• Schalter ein stecken. Kühlschrank schwingt.

• Kühlschrank schlecht nivelliert.

• Mit Nivellierfüssen ausrichten. Kühl- und Gefrierabteil kühlen nicht genug.

• Temperaturwahlschalter befindet sich in warmer Stellung.
• Tür wurde schlecht geschlossen oder Tür häufig geöffnet.
• Raum zwischen Sockel und Boden oder Decke des Kühlschranks verdeckt.

• Temperaturwahlschalter sofort in eine kältere Stellung drehen.
• Achten Sie darauf, dass die Tür nicht zu lange offen bleibt.
• Diesen Bereich wie in diesem Handbuch unter "Installation" beschrieben frei lassen.
• Standort des Kühlschranks ändern und Gerät gegen diese Wärmequellen schützen.
• Im Kapitel "Betrieb und Benutzung des Geräts" nachschlagen.
• Die Luftauslässe der Lüftungsgitter sind von Hindernissen zu befreien.

• Kühlschrank ist direkt der Sonneneinstrahlung oder igen Wärmequellen ausgesetzt.
• Nahrungsmittel in grossen Mengen in den Kühlschrank gelegt.
• Bei den No-FrostKühlschranken befindet sich ein Hindernis vor den Lüftungsgittern. Motor läuft ständig.

• Die Türen sind nicht richtig geschlossen.
• Die Türen werden häufig geöffnet.
• Nahrungsmittel wurden vor kurzer Zeit ins Gerät gelegt.
• Temperaturwahl in hoher Stellung.

• Sicherung wechseln oder FI-Schutzschalter wieder einschalten.

• Tür richtig schliessen.
• Tür nicht so häufig aufmachen.
• Warten, bis sich das Gerät normalisiert.
• Temperaturwahlschalter sofort in kältere Stellung drehen. FQ8X000B7. 13/1/04 16:53 Página 71 Tür schliesst nicht. Viel Eis an der Vorderseite der Schubladen im Gefrierabteil. URSACHE
• Das Gerät ist nicht richtig nivelliert.
• Türen wurden heftig zugeschlagen.
• Ein Produkt im Innern wirkt als Anschlag.

• Gerät richtig nivellieren.

• Prüfen, ob Produkte das Schliessen der Tür verhindern.
• Darauf achten, dass die Tür nicht zu lange offen steht.

• Tür ist häufig geöffnet worden. Geruch im Innern des Kühlschranks

• Manche Nahrungsmittel erzeugen Geruch Kühlschrank. Nahrungsmittel werden trocken. • Nahrungsmittel sind nicht richtig eingewickelt. Lampe des leuchtet nicht. Kühlschranks LÖSUNG

• Die Lampe sitzt locker.
• Lampe durchgebrannt.
• Stecker nicht am Netz angeschlossen.
• Keine Stromversorgung des Steckers, da Sicherung durchgebrannt oder der FI-Schutzschalter ausgelöst.
• Lichtschalter ist ausgeschaltet.

• Türen immer vorsichtig schliessen.
• Produkt an einer geeigneten Stelle ablegen.

• Nahrungsmittel gut einwickeln oder abdecken, bei Modellen, die über diese Funktion verfügen, Hygienizer austauschen.
• Nahrungsmittel richtig einwickeln oder abdecken.
• Lampe wie beschrieben auswechseln.
• Stecker anschliessen.
• Sicherrung wechseln oder FI-Schutzschalter wieder einschalten.

• Schalter betätigen und roten Punkt sichtbar lassen. DEUTSCH PROBLEM FQ8X000B7. 13/1/04 16:53 Página 72

8. ANRUF BEIM KUNDENDIENST

Lesen sie diese Anleitungen aufmerksam durch. Konnte das Problem nicht gelöst werden, rufen Sie den Kundendienst an. Die Adresse und Telefonnummer der in Ihrer Nähe gelegenen Kundendienststelle entnmehmen Sie bitte der mit dem Gerät mitgelieferten Liste oder dem Telefonbuch Ihrer Stadt. Zur Erleichterung der Arbeit, geben Sie dem Kundendienst bitte folgende Daten an:

• Referenz des Geräts.
• Beschreibung des Problems.
• Ihre Anschrift und Telefonnummer.
