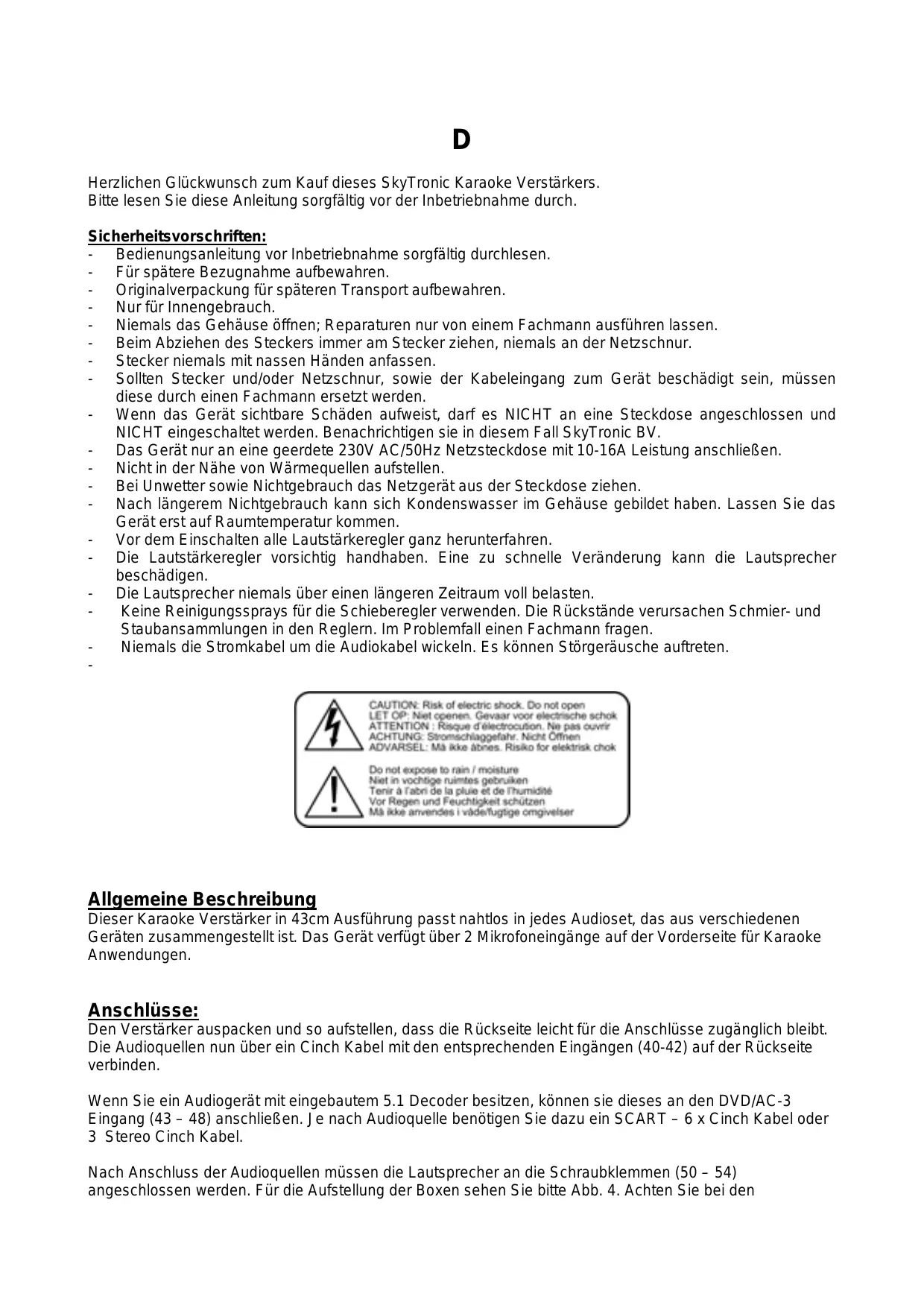

BEDIENUNGSANLEITUNG 103.156 SKYTRONIC

Herzlichen Glückwunsch zum Kauf these SkyTronic Karaoke Verständerkers.

Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.

Sicherheitsvorschriften:

Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.
- Für spätere Bezugnahme aufbewahren.
- Originalverpackung für späteren Transport aufbewahren.
Nur für Innengebrauch.
- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführten halten.
- Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netz Schnur.
- Stecker niemals mit nassen Handen anfassen.
- Sollten Stecker und/oder Netzschur, sowie der Kabeleingang zum Gerät beschädigt sein, müssen diese durch einen Fachmann ersetzt werden.
- Wenn das Gerät sichtbare Schäden aufweist, damit es NICHT an eine Steckdose angeschlossen und NICHT eingeschaltet werden. Benachrichtigen sie in dieser Fall SkyTronic BV.
- Das Gerät nur eine geerdete 230V AC/50Hz Netzsteckdose mit 10-16A Leistung anschließen.
- Nicht in der Höhe von Wärmequellen aufstellen.
- Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdoseziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie das Gerät erst auf Raumtemperatur kommt.
Vor dem Einsatz alle Lautstärkeregler ganz herunterfahren.
Die Lautstärkeregler vorsichtig handhaben. Eine zu schnelle Veränderung kann die Laufsprecher beschädigen.
Die Laufsprecher niemals über einen längeren Zeitraum voll belasten.
- Keine Reinigungssprays für die Schieberegler verwenden. Die Rückstände verursachen Schmier- und Staubansammlungen in den Reglern. Im Problemfall einen Fachmann Fragen.
- Niemals die Stromkabel um die Audiokabel wickeln. Es konnen Störgeräische auftreten.

Allgemeine Beschreibung

Dieser Karaoke Verständärker in 43cm Ausführung passst nahtlos in jedem Audioset, das aus verschiedenen Geräten zusammengestellt ist. Das Gerät verfügt über 2 Mikrofoneingänge auf der Vorderseite für Karaoke Anwendungen.

Anschlüsse:

Den Verstärker auspacken und so aufstellen, dass die Rückseite leicht für die Anschlüsse zugänglich bleibt. Die Audioquellen nun über ein Cinch Kabel mit den entsprechenden Eingängen (40-42) auf der Rückseite verbinden.

Wenn Sie ein Audiogerät mit eingebautem 5.1 Decoder besitzen, können sie these an den DVD/AC-3 Eingang (43 - 48) anschließen. Je nach Audioquelle benötigen Sie dazu ein SCART - 6 x Cinch Kabel oder 3 Stereo Cinch Kabel.

Nach Anschluss der Audioquellen mussen die Lautspecher an die Schraubklemmen (50 - 54) angeschlossen werden. Für die Aufstellung der Boxen sehen Sieitte Abb. 4. Achten Si bei den

Lautsprecheranschlüssen auf den Plus- und Minuspol der Laatsprecher, Kabel und des Verstärkers. Der aktive Subwoofer muss an den Cinch Eingang S.W (49) angeschlossen werden.

Der Veränderer ist nun betriebsbereit. Stecken Sie den Stecker (55) in eine Netzsteckdose und drücken Sie auf den Ein/Aus Schalter (1), um das Gerät einzuschalten.

Hinweis: In jedem Fall ist es ratsam, fur alle Verbindungen nur hochwertige Audiokabel zu verwenden.

Einstellungen und Bedienung

Nach Einschalten des Verstärkers können Sie die gewünschte Audioquelle mit den Tasten AC-3 / VCD / CD und AUX (23 - 26) wahren. Die Name der Tasten sind dieselben wie die der entsprechenden Verbinder auf der Rückseite. Wenn die AUTO (3) Taste gedrückt wird, schaltet der Verstärker automatisch auf das anliegende Audiosignal um.

Die Lautstärke wird mit dem Regler VOLUME (6) eingestellt, die hohen und tiefen Töne mit den Tasten + und - (27 & 28). Die Balance zwischen rechts und links wird mit den L und R Reglern (29) eingestellt. Für vorübergehenden Tonstopp auf die Taste MUTE (2) drücken. Mit der LOUD Taste wird die Loudness ein- und ausgeschaltet, die für einen besseren Ausgleich zwischen den verschiedenen Klängen sorgt.

Je nach Anzahl angeschlossener Boxen und ihrer personlichen Geschmack können Se mit den Tasten 2CH / 3CH und 5CH (15) die Anzahl Boxen bestimmen, die eingeschaltet werden sollen. In jeder Fall ist der eventuell angeschlossene Subwoofer aktiv.

Die Lautstärke des Subwooferkanals, der beiden Hintergrundloutsprecher und des Centerloutsprechers wird mit der Tastenreihe + und - (11 - 14) eingestellt. Drücken Sie auf DSP (10), wenn Sie die vorprogrammierten Einstellungen wahren möchten.

Sie können ein (oder zwei) Mikrofon (e) an die 6,35mm Klinkenbuchsen (7 & 8) auf der Vorderseite des Verstärkers anschließen. Die Lautstärke des Mikrofons wird mit dem MIC. VOL (5) Regler eingestellt, die hohen Töne (20), die tiefen (21) und das Echo (19) werden mit den Reglern + und - eingestellt. Dazu besteht noch die Möglichkeit, die Klangfarbe der Stimme mit der Taste SPEECH (4) zu verändern. Die Verzögerung (17) kann auf die gewünschte Anzahl Millisekunden (24 / 48 / 72 oder 96) eingestellt werden. Die Mikrofonwiedergabe wird mit der Taste OK (22) ein- und ausgeschaltet.

Alle Informationen über die Einstellungen erschienen deutlich auf dem Display (9). Die Wiedergabe der VU-Meter wird mit der MODE Taste (16) bestimmt.

Bedienelemente:

Frontseite

1.	POWER	Ein/Aus Schalter
2.	MUTE	Tonstopp
3.	AUTO	AutomatischeSuchenach der angelegtenAudioquelle
4.	SPEECH	Veränderung derKlangfarbe derStimme
5.	MIC.VOL	Mikrofonlautstärke
6.	MASTER VOLUME	AllgemeineLautstärke
7.	MIC 1	6,35 mm Klinkenbuchse für ein Mikrofon (1)
8.	MIC 2	6,35 mm Klinkenbuchse für ein Mikrofon (2)
9.	DISPLAY	Zeigt alleInformationen an
10.	DSP	Wahl aus 8 vorprogrammierten DSP Einstellungen(Einstellung der Laufsprecher,des Equalizers,u.ä.)
11.	SW.VOL	Individuelle Lautstärkeregelung für den Subwoofer
12.	SL.VOL	Lautstärkeregler für den linken Hintergrundlaufsprecher
13.	CEN.VOL	Lautstärkeregler für den Centerloutsprecher
14.	SR.VOL	Lautstärkeregler für den rechten Hintergrundlaufsprecher
15.	2/3/5 CH	Wahl deraktiviertenBoxen
16.	MODE	Wahl derBetriebsart derVU-Meter
17.	24/48/72/96 ms	Verzögerung des Mikrofons
18.	LOUD	Ein- und Ausschalten der Loudness
19.	ECHO	Echoeinstellung des Mikrofons
20.	M. TRE	Hochtonregler furs Mikrofon
21.	M. BASS	Tieftonregler furs Mikrofon
22.	OK	Ein- und Ausschalten des Mikrofons
23.	AC-3	Wiedergabe der AC-3 Quelle
24.	VCD	Wiedergabe der VCD Quelle
25.	CD	Wiedergabe der CD Quelle
26.	AUX	Wiedergabe der AUX Quelle
27.	TREBLE	Allgemeine Hochtoneinstellung
28.	BASS	Allgemeine Tieftoneinstellung
29.	BALANCE	Klangverteilung zwischen links und rechts

Rückseite

40.	AUX
41.	CD		Stereo Cinch Anschlüsse für die Audioquellen
42.	VCD
43.	L	vorne links
44.	R	vorne rechts
45.	SL	hinten links
46.	SR	hinten rechts	5.1 Cinch Anschlüsse für Audioquellen
47.	CENTER	vorne mitte
48.	S.W	Subwoofer
49.	S.W	Subwoofer	Anschluss für einen aktiven Subwoofer
50.	R	vorne rechts
51.	L	vorne links
52.	SR	hinten rechts	Lautsprecheranschluss (Schraubklemmen)
53.	SL	hinten links
54.	CENTER	vorne mitte
55.	AC		Netzanschluss (Netzkabel)

Fernbedienung

Die Fernbedienung hat dieselben Funktionen wie die Tasten am Veränder. Daher wurden diese auch nicht separat erklär.

Eine Taste gibt es nur auf der Fernbedienung

1. LOCK Verriegelt die Tasten am Veränder

Technische Daten:

Ausgangsleistung: 2 x 180 W / 2 x 140 W & 3 x 40 W max

Mindestimpedanz: 8 Ohm

Signal-/Rauschabstand: >70 dB

Versorgung: 230 VAC / 50 Hz

Abmessungen (HxBxT): 190 x 430 x 378 mm

Gewicht: 8,6 kg

Änderungen vorbehalten

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigennächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch.

Der Garantieanspruch verfällt ebenalls bei Unfallen und Schaden in jeglicher Form, die durch unsachgemäß Gebrauch und Nichtbeachtung der Warnungen und Sicherheitseinweise in dieser Anleitung entstanden sind.

SkyTronic BV ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.
