BEDIENUNGSANLEITUNG EX68N CORBERO

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L'UTILISATION

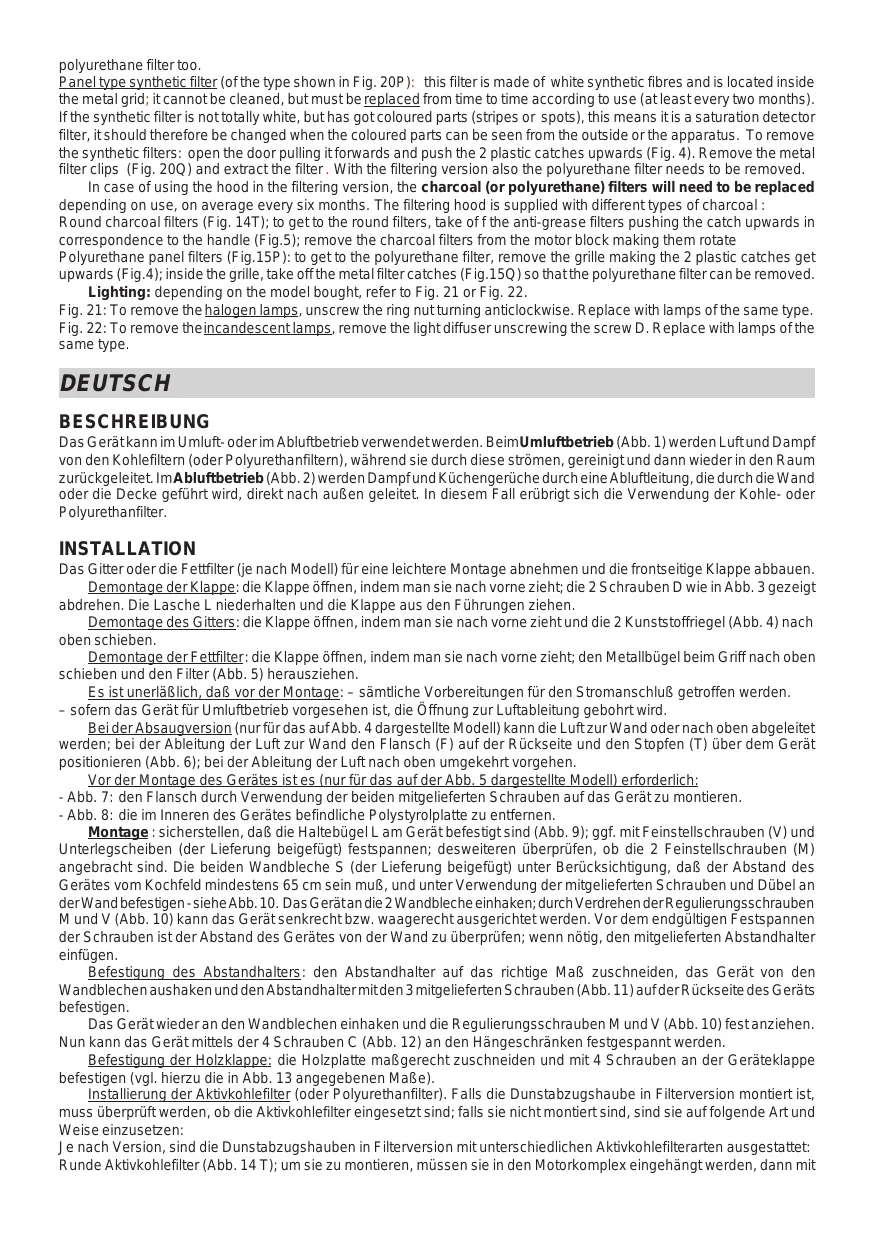

Das Gerat kann im Umluft- oder im Abluftbetrieb verwendet werden. Beim Umluftbetrieb (Abb. 1) werden Luft und Dampf von den Kohlefilter (oder Polyurethanfilter), während sie durch diese stromen, gereinigt und dann wieder in den Raum zurückgeleitet. Im Abluftbetrieb (Abb. 2) werden Dampf und Kuchengerüche durch eine Abluftleitung, die durch die Wand oder die Decke geführt wird, direkt nach außen geleitet. In thisem Fall erbrigt sich die Verwendung der Kohle- oder Polyurethanfilter.

INSTALLATION

Das Gitter oder die Fettfilter (je nach Modell) für eine leichtere Montage abnehmer und die frontseitige Klappe abbauen.

Demontage der Klappe: die Klappe öffnen, indem man sie nach vornezieht; die 2 Schrauben D wie in Abb. 3 gezeigt abdrehen. Die Lasche L niederhalten und die Klappe aus den Führungen ziehen.

Demontage des Gitters: die Klappe öffnen, indem man sie nach vornezieht und die 2 Kunststofffriegel (Abb. 4) nach offen schiben.

Demontage der Fettfilter: die Klappe offen, indem man sie nach vornezieht; den Metallbügel beim Griff nach oben schiben und den Filter (Abb. 5) Herausziehen.

Es ist unerläufig, daß vor der Montage: - sümttliche Vorbereitungen für den Stromanschluß getroffen werden.

• sofern das Gerät für Umluftbetrieb vorgesehen ist, die Öffnung zur Luftableitung geobhrt wird.

Be der Absaugversion (nur fur das auf Abb. 4 dargestellte Modell) kann die Luft zur Wand oder nach oben abgeleitet werden; bei der Ableitung der Luft zur Wand den Flansch (F) auf der Rückseite und den Stopfen (T) über dem Gerät positionieren (Abb. 6); bei der Ableitung der Luft nach oben umgekehrt vorgehen.

Vor der Montage des Gerätes ist es (nur für das auf der Abb. 5 dargestellte Modell) erforderlich:

• Abb. 7: den Flansch durch Verwendung der beiden mitgelieferten Schrauben auf das Gerät zu montieren.

• Abb. 8: die im Inneren des Gerätes befindliche Polystyrolplatte zu entfernen.

Montage : siderstellen, daß die Haltebügel L am Gerät befestigt sind (Abb. 9); ggf. mit Feinstellschrauben (V) und Unterlegscheiben (der Lieferung beigeft) festspannen; desweiteren überprüften, ob die 2 Feinstellschrauben (M) angebracht sind. Die beiden Wandbleche S (der Lieferung beigeft) unter Berücksichtigung, daß der Abstand des Gerätes vom Kochfeld mindestens 65~cm sein muß, und unter Verwendung der mitgelieferten Schrauben und Dübel an der Wandbefestigen -siehe Abb. 10. Das Gerät an die 2 Wandbleche einhaken; durch Verdrehen der Regulierungsschrauben M und V (Abb. 10) kann das Gerät senkrecht bzw. waagerecht ausgerichtet werden. Vor dem endgültigen Festspannen der Schrauben ist der Abstand des Gerätes von der Wand zu überprüfen; wenn nötig, den mitgelieferten Abstandhalter einfügen.

Befestigung des Abstandalters: den Abstandalter auf das richtige Maß zuschneiden, das Gerät von den Wandblechen aushaken und den Abstandalter mit den 3 mitgelieferten Schrauben (Abb. 11) auf der Rückseite des Geräts befestigen.

Das Gerät wieder an den Wandblechen einhaken und die Regulierungsschrauben M und V (Abb. 10) fest anziehen. Nun kann das Gerät mittels der 4 Schrauben C (Abb. 12) an den Hängeschränken festgespannt werden.

Befestigung der Holzklappe: die Holzplatte maßgerecht zuschneiden und mit 4 Schrauben an der Geräteklappe befestigen (vgl. hierzu die in Abb. 13 angegebenen Maße).

Installierung der Aktivkohlefilter (oder Polyurethanfilter). Falls die Dunstabzugshaube in Filterversion montiert ist, muss überprüft werden, ob die Aktivkohlefilter eingesetzt sind; falls sie nicht montiert sind, sind sie auf folgende Art und Weise einzusetzen:

Je nach Version, sind die Dunstabzugshauben in Filterversion mit entsprechenden Aktivkohlefilterarten ausgestattet: Runde Aktivkohlefilter (Abb. 14 T); um sie zu montieren, müssen sie in den Motorkomplex eingehängt werden, dann mit

einer Drehbewegung einrasten halten.

Filterpaneel aus Polyurethan (Abb. 15 P); um diesen zu montieren, muss es im Inneren des Gitters positioniert und mit Hilfe der mitgelieferten Filterklemmen aus Metall befestigt werden (Abb. 15 Q).

Für den Abluftbetrieb ist ein flexibles Rohr an den Geräteflansch anzuschlieben und zur vorgebohrten Abluftöffnung zu führen; für den Umluftbetrieb wird ein flexibles Rohr vom Geräteflansch zum oberen Teil des Hängeschrankes geleitet.

Nach erfolgter Montage die vordere Klappe wieder montieren und den Stromanschluß ausführten.

ARBEITSWEISE

Sowohl in der Version für Umluft- als auch für Abluftbetrieb wird der Motor beim Öffnen der frontseitigen Klappe angesteuert und beim Schließen gestoppt.

Steuerungstaten der Abb. 16: A = Taster für die Beleuchtung. B = ON/OFF Taster für die 1. Schaltstufe der Motorgeschwindigkeit. C = Taster für die 2; Schaltstufe der Motorgeschwindigkeit; Bei erneuter Betätigungsdeses Tasters wird der Timer aktiviert, der nach 10 Sek. den Motor stoppt: die betreffende Led blinkt während der ganzen Zeit. D = Taster für die 3; Schaltstufe der Motorgeschwindigkeit; Der Timer Funktioniert wie bei Schalter C. E = Taster für die 4; Schaltstufe der Motorgeschwindigkeit; Der Timer Funktioniert wie bei Schalter C.

Steuerungstaten der Abb. 17: A = Schalter für die Beleuchting; Stellung 0: Beleuchting aus; Stellung 1: Beleuchting ein. B = Motorschalter; Stellung 0: Motor aus; Stellung 1-2-3: erste, zweite und dritte Schaltstufe. C = Led Motorbetrieb.

Fettfilter: je nach Version sind die Dunstabzugshauben mit entsprechenden Fettfilterarten ausgestattet:

Modulare Metallfilter (von der in Abb. 18 dargestellen Art): die Fettfilter müssen ungebahr alle 30 Betriebsstunden gereinigt werden (alle Kontrolleuchten leuchten gleichzeitig). Zur Entflammung des Filters: die Klappe nach vorne ziehen und öffnen, dann die Filterklemme nach oben in Richtung des Griffs drucken und die Filter entnehmer. Die Filter mit einem Neutralreiner gäbern. Nach der erneuten Montage der gereinigten Filter, eine der drei Geschwindigkeitstasten drucken, um die Zahlfungtion der Betriebsstunden neu zu starten.

Filterpaneel aus Metall (von der in Abb. 19 N dargestellen Art): dieser Filter ist aus Metall und befindet sich im Inneren des Metallgitters; er muss ungebahr alle 30 Betriebsstunden gereinigt werden (alle Kontrolleuchten leuchten gleichzeitig). Zur Entmengung des Filters: die Klappe nach vorneziehen und öffnen, dann die beiden Filterklemmen aus Plastik nach oben drücken (Abb. 4). Danach die Filterklemmen aus Metall entfern (Abb. 19 Q) und den Filter herausnahme. Bei der Dunstabzugshaube in Filterversion muss, vor der Entmengung des Fett filters, auch der Polyurethanfilter entnommen werden.

Filterpaneel aus synthetischer Faser (von der in Abb. 20 P dargestellen Art): diese Filterart besteht aus einer synthetischen weissen Faser und befindet sich im Inneren des Metallgitters; er kann nicht gereinigt werden, sondern er muss, je nach Intensität des Gebrauchs, mehr oder weniger früig ausgewechnelt werden (mindestens alle zwei Monate). Wenn der synthetische Filter nicht vollständig weiss ist, sondern an einigen Stellen farbig ist (gestreift oder punktörwig), handelt es sich um einen Filter, der den Sattigungsgrad anziegt - er muss ausgewechselt werden, wenn die farbigen Stellen von aussen her sichtbar werden. Zur Entflammung der synthetischen Filter: die Klappe nach vorneziehen und offen, dann die beiden Filterklemmen aus Plastik nach oben drücken (Abb. 4). Danach die Filterklemmen aus Metall entfernen (Abb. 20 Q) und den Filter hereausnehmer. Bei der Dunstabzugshaube in Filterversion muss auch der Polyurethanfilter entnommen werden.

Wenn die Dunstabzugshaube in Filterversion verwendet wird, mussen die Aktivkohlefilter (oder die Polyurethanfilter) je nach der Intensität des Gebrauchs ausgewechselt werden; im Durchschnitt alle 6 Monate. Je nach Geräteversion, ist die Umluftshaube mit entsprechenden Aktivkohlefiltertypen ausgestattet:

Runde Aktivkohlefilter (Abb. 14 T); um Zugang zu den runden Aktivkohlefiltern zubekommen, müssen die Fettfilter entfern werden, indem die Filterklemmen nach oben in Richtung des Griffs gedrückt werden (Abb. 5); danach die Aktivkohlefilter durch eine Drehbewegung aus dem Motorkomplex aushaken.

Filterpaneel aus Polyurethan (Abb. 15 P); um Zugang zum Polyurethanfilter zu entwickeln, muss das Gitter entfern werden, indem die beiden Plastikfilterklemmen nach oben gestrukt werden (Abb. 4); im Inneren des Filters die Filterklemmen aus Metall entfern (Abb. 15 Q), so dass der Polyurethanfilter freielegt wird.

Beleuchting: Gehen Sieitte, je nach Ihrem Modell, gemaB Zeichnung 21 oder Zeichnung 22 vor. Abb. 21: zur Abnahme der Halogenlampen die Nutmutter gegen den Uhrzeigersinn drehen. Die Lampe durch eine solche gleichen Typas auschaufen. Abb. 22: zur Abnahme der Gluhlampen die Deckenkappe abschrauben (Schraube D). Die Lampe durch eine solche gleichen Typas auschaufen.
