BEDIENUNGSANLEITUNG 13240 MULTI PRESS CYBEX INTERNATIONAL

Cybex VR1 Bedienungsanleitung

4 - Montage

Werkzeug

7/32 Zoll Inbusschluss
3/4 Zoll Steckschluss oder Schraubenschlussel
- Hammer
3/16 Zoll Splintentreiber

HINWEIS: Für die Montage des Gerätes bedarf es zweier Personen.

HINWEIS: Es liegt in der Verantwortung des Eigentümers des Centers, bzw. des Gerätes, dass um die Geräte herum genügd Raum vorhanden ist, damit die Sicherheit in der Anwendung und der Durchgang gewährleistet sind.

HINWEIS: Referenzdiagramme finden Sie in Kapitel 6.

1. Lesen Sie diese Anleitung vor der Montage diesen Gerätes genau durch.
2. Prüfen Sie, ob die Geräteausstattung korrekt ist.

A. Prufen Sie, ob das Gerät die Farbe hat, die Sie bestellt haben.
B. Prufen Sie, ob der gelieferte Gewichtsstock korrekt ist.
C. Prufen Sie, ob Sie die richtige Bedienungsanleitung erhalten haben.
D. Prufen Sie, ob der Garantieschein beiliegt.

1. Bringen Sie das Gerät an den gewünschten Ort.

HINWEIS: Falls der Gewichtsstock entfernt werden muss, bevor Sie das Gerät an die gewünschte Stelle bringen, fahren Sie mit Punkt 7 fort.

HINWEIS: Falls das Gerät nicht durch die Tur passt, fahren Sie mit Punkt 7 fort.

HINWEIS: Wenn Gewichtssätze installiert werden müssen, mit Schritt 8 fortfahren.

1. Entfernen Sie die Transporthilfen.

Warning: Seien Sie äußert vorsichtig, wenn Sie die Transporthilfen entfernen und die Gerätefüffe installieren. Unterlassungen können zu Verletzungen führen.

A. Entfernen Sie die kegelförmigen Transporthilfen (Standard) mit Hilfe eines 3/4 Zoll Steckschlüssels oder eines Schraubenschlüssels.
B. Besfestigen Sie die mitgelieferten Gummifüsse an den Gerätefußen.

HINWEIS: Es ist wichtig, dass Sie Ihr Gerät regelmäßig kontrollieren und unterhalten. Nähres dazu entnahmen Sie der CYBEX VR1 Bedienungsanleitung unter „Kontrolle und Unterhalt". Kontaktieren Sie ihren lokalen Cybex-Vertreter, wenn Sie keine CYBEX Bedienungsanleitung besitzen oder falls Sie Fragen und Anliegen haben.

5. Verankern Sie das Gerät sicher im Boden.

A. Verankern Sie das Gerät mit Hilfe der vorgefertigten Löcher sicher im Boden.

HINWEIS: Cybex ist nicht für die Verankierung Ihres Gerätes verantwortlich. Beauftragen Sie eine Fachperson.

HINWEIS: Verwenden Sie Schrauben mit einer Zugkraft von 250 kg (3/8 Zoll 2 Schrauben oder mehr).

HINWEIS: Falls die Gerätefuße oder der Rahmen den Boden nicht berühren,ziehen Sie diese auf keinen Fall mit Hilfe der Schrauben herunter. Gleichen Sie die Gerätefuße oder den Rahmen mit Hilfe von Unterlagsscheiben aus.

6. Prüfen Sie die korrekte Funktion des Gerätes.

7. Entfernen Sie die Gewichtsscheiben.

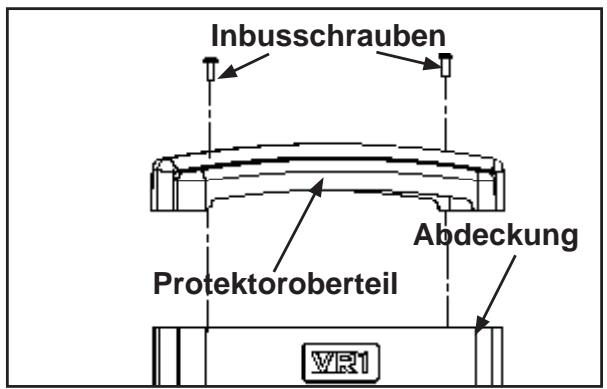

A. Entfernen Sie mit Hilfe eines 7/32 Zoll Inbusschluss die beiden Inbusschrauben, die das Protektoroberteil fixieren. (Abb. 1)

Abb. 1

B. Entfernen Sie das Protektoroberteil und die Inbusschrauben und legen Sie diese beiseite.
C. Hebien Sie die Abdeckung sorgfältig hersaus.

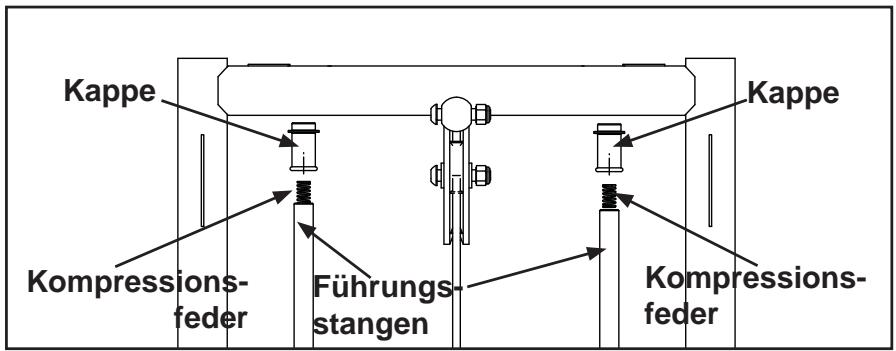

D. Ziehen Sie die federbelastete Führungsstangenkappe (Kappe) sowie aus dem Rahmen, bis sie frei ist. AchtUNG: Die Kappe ist federbelastet.
E. Losen Sie den Griff der Führungsstangenkappe sorgfältig. (Abb. 2) ACHTUNG: In der Führungsstangenkappe ist eine Feder, die weg spickt, wenn sie nicht langsam gelöst wird.

Abb. 2

Cybex VR1 Bedienungsanleitung

F. Entfernen Sie die Führungsstangenkappe und legen Sie diese beiseite.
G. Wiederholen Sie Punkt 7D - 7F für die andere Führungsstange.

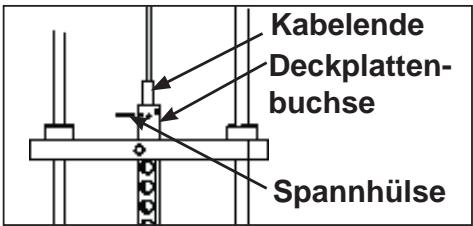

H. Entfernen Sie mit Hilfe eines 3/16 Zoll-Splintentreibers sorgfältig die Spannhülse, die das Kabel mit der Deckplatttenbuchse verbindet. (Abb. 3)
I. Lehnen Sie die Führungsstangen kein zur Seite. ACHTUNG: Übermäßiger Druck auf die Führungsstangen kann die unteren Führungsstangenkappen beschädigen.

Abb. 3

J. Ziehen Sie die Deckplatte aus dem Gerät und legen Sie diese sorgfällig zur Seite.
K. Reinigen Sie die Führungsstange über ihre gesamte Länge und tragen Sie eine)dunne Schicht Motorenschmieröl auf.
L. Beauftragen Sie eine weitere Person die Führungsstangen senkrecht zu halten.
M. Entfernen sie sorgfältig alle Gewichtsplatten und legen Sie sie beiseite.
N. Entfernen Sie die Inbusschrauben, mit denen die beiden Rahmenhälften verbunden sind, mit einem 7/32 Zoll Inbusschlüssel.
O. Bringen Sie das Gerät an den gewürschten Ort.
P. Verbinden Sie die beiden Rahmenhälften undziehen Sie alle in Schritt 7N entfernten Inbusschrauben fest.

8. Gewichtsplatten installieren.

A. Beauftragen Sie eine weitere Person die Führungsstangen senkrecht zu halten.

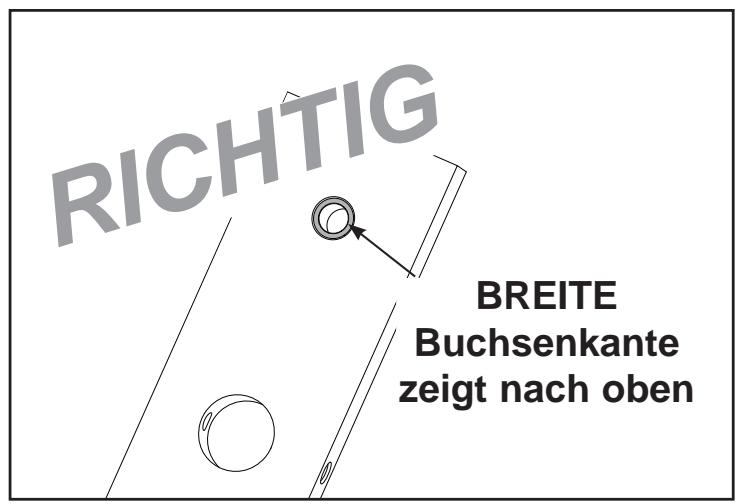

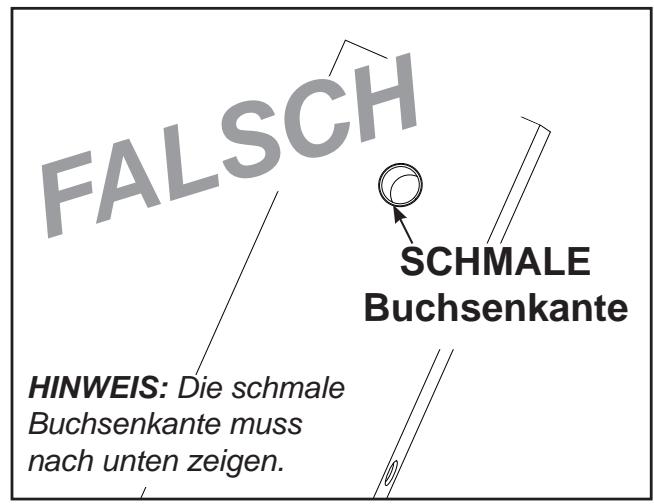

B. Richten Sie die Gewichtsplatten - die Sie gemäß Punkt 7L entfernt haben - sorgfältig über den Führungsstangen aus und führen Sie die Gewichtsplatten nach unter. HINWEIS: Fügen Sie die Gewichtsplatten in umgekehrter Reihenfolge ein, in der Sie sie gemäß Punkt 7L entfernt haben. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unter zeigen. Siehe Abbildungen 4A und 4B.
C. Wiederholen Sie Schritt 8A bis 8B für jeder Gewichtsplatte.
D. Führren Sie die Deckplatte - die Sie gemäß Punkt 7J entfernt haben - in die Führungsstangen ein.

Abb. 4A

Abb. 4B

9. Kabelführung prüfen.

A. Kontrollieren Sie, ob das Kabel korrekt über die Kabelrolle lauft und führen Sie das Kabelende zur Deckplattenbuchse.
B. Ziehen Sie das Kabel mit Hilfe der Spannhülse - die Sie gemäß Punkt 7H entfernt haben - fest und sicher an.
C. Stecken Sie die Gewichtsstock-Pin in jeder Gewichtsplatte, um die korrekte Montage zu überprüfen.
D. Heben Sie die Deckplatte ohne weiteres Gewicht hoch und runter (Simulation der normalen Funktion).
E. Beauftragen Sie eine weiterer Person den korrekten und reibungslosen Lauf des Kabels zu prufen. Das Kabel muss von der Kabelrolle senkrecht zur Deckplatte verlaufen.

10. Abdeckkappe und Protektoroberteil befestigen.

A. Fügen Sie sorgfältig die Abdeckkappe ein.
B. Befestigen Sie das Protektoroberteil mit Hilfe der Inbusschrauben, das Sie gemäß Punkt 7A entfernt hatten.

11. Beenden Sie Punkt 4 und 5.
