BEDIENUNGSANLEITUNG 3KF4860N BALAY

de Inhaltsverzeichnis

Hinweise zur Entsorgung und Sicherheit 57, 58
Bestimmungen 58
Umgebungstemperatur beachten 58
Gerät aufstellen 59
Gerat kennenlernen 60-62
Einschalten und Temperaturwahl 62, 63
Ausschalten, Gerät stillegen 63
Lebensmittel einordnen 64
Gefrieren und Lagern 65, 66
Reinigen 67
Energiespartips 67
Hinweise zu Betriebsgeräuschen 68
Kleine Störungen selbst beheben 68, 69
Kundendienst 69

Hinweise zur Entsorgung und Sicherheit

Hinweise zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Schloß entfernen. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommt.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase, die eine fachgerechte Entsorgung erfordern. Achten Sie darauf, daß die Rohre bis zur Entsorgung nicht beschädigt werden.

Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle ein-gesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihr dem Fachhändler oder bei ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic

equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EUweit gültige Rücknahme und Verwertung der Altgeräte vor.

Ein Beitrag zum Umweltschutz - wir verwenden Recyclingpapier.

Hinweise zur Sicherheit

Lesen Sieitte vor Inbetriebnahme des Gerätes die in der Gebrauchs- und Montageanweisung aufgeführten Informationensorgfältig durch. Sie enthalten wichtige Hinweise für die Installation, den Gebrauch und die Wartung des Gerätes.

Gebrauchs- und Montageanweisung ggf. für Nachbesitzer sorgfältig aufbewahren.

Der Hersteller haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden:

• Beschädigtes Gerät nicht in Betriebnehmen, im Zweifel beim Lieferantenrückfragen.
• Anschluß und Aufstellung nach der Montageanweisung vornehmen. Elektrische Anschlußbedingungen und Angaben auf dem Typenschild müssen übereinstimmen.
• Verwenden Sie zum Reinigen auf keinen Fall ein Dampfreinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluß oder Stromschlag verursachen.
  Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschrifsmäßig installiert ist.
• Im Fehlerfall, bei Wartung und bei der Reinigung Gerät vom Netz trennen. Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlußkabel.
• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Flaschen mit hochprozentigem Alkohol nur dicht verschlossen und stehend lagern. Erzeugnisse mit brenbaren Treibgasen (z. B. Sahnesponder, Spraydosen) und explosive Stoffe nicht im Gerät lagern - Explosionsgefahr!

Hinweise zur Entsorgung und Sicherheit

Flüssigkeit in Flaschen und Dosen, im besonderen kohlensäurehaltige Getränke, nicht im Gefrierraum lagern. Flaschen und Dosen platzen.
- Be- und Entlüftungsöffnungen für das Gerät nicht abdecken oder zustellen.
- Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen mißbrauchen.
- Kinder nicht mit dem Gerät speilen halten.
- Bei Gerät mit Schloß, Schlüssel außer Reichweite von Kindern aufbewahren.
- Eis am Stiel und Eiswürfel nicht direkt vom Gefrierraum in den Mund behmen (Verbrennungsgefahr durch sehr tiefe Temperaturen).
Gefriergut nicht mit nassen Händen berühren, die Hände konnten daran festfrierten.
- ACHTUNG: Die Luftungsöffnungen im Gehäuse des Geräts bzw. am Einbaugerät immer freihalten.
- ACHTUNG: Die Leitungen des Kühlkreislaufs nicht beschädigen.
- ACHTUNG: Keine Elektrogeräte in den Lebensmittelfächern des Geräts verwenden, soweit es nicht einem vom Hersteller empfohlenen Typ entspricht.

1 Dieses Gerät enthalt in
2 geringer Menge das Kältemittel
3 Isobutan (R 600a), ein Naturgas
4 mit hoher

Umweltverträglichkeit aber brennbar. Beim Transportieren und Aufstellen des Gerätes darauf auf achten, daß keine Teile des Kältemittelkreislaufes beschädigt werden. Bei Bechädigungen offenes Feuer oder Zündquellen vermeiden und den Raum, in dem das Gerät stehen, für eine Minute durchlüften

Warning: Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Hilfsmittel als die vom Hersteller empfohlenen benutzen.

Bestimmungen

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Esist fur die Verwendung im Haushalt bestimmt.

Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Es entspricht der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20).

Es entspricht den einschädigten Sicherheitsbestimmungen für Elektrogeräte.

Der Kätlekreislauf ist auf Dichttheit geprüft.

Umgebungstemperatur beachten

Abhängig von der „Klimaklasse“ (siehe Typenschild) kann Ihr Gerät bei folgenden Umgebungstemperaturen betrieben werden: (Das Typenschild befindet sich links unter im Gerät. Bild 12)

Klimaklasse	Umgebungstemperatur von…bis
SN	+10 °C bis 32 °C
N	+16 °C bis 32 °C
ST	+18 °C bis 38 °C
T	+18 °C bis 43 °C

Beim Unterschieden des Umgebungstemperaturbereiches wird es im Kuhlraum zu kalt, beim Überschreiben im Gefrierraum zu warm.

Sinkt die Umgebungstemperatur unter die eingestellte Temperatur im Kuhlraum ab, wird der Kuhlraum genauso kalt wie die Umgebungstemperatur.

Bei Umgebungstemperaturen unter +10^ kann es zu Störungen beim vollautomatischen Abtauen kommt.

Gerät aufstellen

Aufstellort

Als Aufstellort eignet sich ein trockener, beluftbarer Raum. Der Aufstellplatz soll nicht direkter Sonneneinstrahlung ausgesetzt und nicht in der Höhe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein.

Zu Elektroherden 3 cm.
Zu Öl- oder Kohlestanstellherden 30 cm.

Beim Aufstellen geben einem anderen Kuhloder Gefriergerät ist ein seitlicher Mindestabstand von 2 cm erforderlich, um Schwitzwasserbildung zu vermeiden.

Das Gerät muß fest und eben stehen.
Unebenheiten des Bodens durch die beiden Schraubfällt an der Vorderkante ausgleichen, Bild 18.

Zwei Rollen auf der Rückseite erleichtern das Einschieben in eine Nische.

Wechsel des Turanschlages

Arbeitsschritte in der Reihenfolge der Zahlen (Bild 14).

Elektrischer Anschluß

Geräte nur an 220-240 V/50 Hz Wechselspannung über eine vorschrifsmäßig installierte

Schutzkontaktsteckdose anschlieben. Die Steckdose muß mit einer 10-A-Sicherung oder höher abgesichert sein. Bei Geräten für nichte europäische Länder ist auf dem Typenschild zu überprüfen, ob die Anschlußspannung und Stromart mit der Werten Ihres Stromnetzes übereinstimmt. Das Typenschild befindet sich im Kühraum links unter. Bild 12.

Ein eventuell notwendiger Austausch der Netzanschlußleitungarf nur durch den Service des Herstellers erfolgen.

Warning! Auf keinen Fallarf das Gerät an elektronische „Energiesparstecker" (z.B.Sava Plug)und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom umwandeln,angeschlossen werden (z.B.Solaranlagen,Schiffsetze).

Belüftung

Bild 3

Die an der Rückwand des Gerätes erwartete Luft muß ungehindert abziehen können. Die Kühlmaschine muß sonst mehr leisten, und das erhöht den Stromverbrauch. Deshalb auf keinen Fall die Belüftungs- und Entlüftungsöffnungen abdecken.

Nach dem Transport ...

Vor dem ersten Einsatz, Gerät ca. 1/2 Stunde senkrecht halten.

Gerät kennenlernen

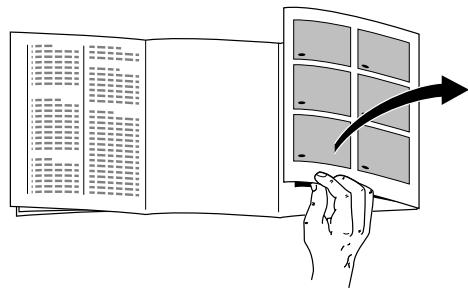

Bitte klappen Sie vor dem Lesen die letzten Seiten mit den Abbildungen aus.

Die Gebrauchsanweisung gilt fur mehrere Modelle, Ausstattungs- und Detailabweichungen bei den Abbildungen sind möglich.

Gesamtansicht

Bild 1

1-8 Bedienblende
9 Luftausstrittöffnungen
10 Innenbeleuchtung
11 Multiflow System (Kaltluftverteiler)
12 Ablage
13 Obst- und Gemüsebehälter
14 "Chiller"-Fach
15 Eierablage
16Butter- und Kasefach
17 Absteller für keine Dosen, Tuben
18 Flaschenabsteller
19 Gefriertablett
20 Gefriergutbehalter
21 Gefrierkalender
22 Flaschenablage
23 Flaschenhalter
A Kuhlraum
B Gefrierraum

Bedienblende (Kurzübersicht)

Bild 2

1 ①- Taste Geräte-Hauptschalter ein/aus
2 "control frigorifico"-Taste
Dient zum Einstellen der Kührlaumtemperatur
3 Temperatur-Lampchen Kuhlraum
Dient zum Anzeigen der eingestellten Temperatur im Kuhlraum
4 super cooling fur max. Kuhlleistung.
5 "control congelador"-Taste Dienst zum Einstellen der Gefrierraumtemperatur
6 Temperatur-Lampchen Gefrierraum
Dient zum Anzeigen der eingestellten
Temperatur im Gefrierraum
7 "alarma"-Lämpchen leuchtet nur, wenn die Alarmfunktion aktiviert wird.
8 "super frost"-Taste fur max. Gefrierleistung.

Gerät kennenlernen

Durch das vollautomatische Nofrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Funktion:

Das Gefriergut wird durch gekühnte Luft eingefroren!

Ein Verdampfer, der sich im Nofrost-System befindet, kuhlte die Luft im Gerät ab. Die Kaltluft wird durch einen Ventilator umgewälzt. Ein zweiter Ventilator sorgt für die Luftumwätzung im Kühlraum.Die in der Luft enthaltene Feuchtigkeit schlägt sich am Verdampfer nieder. Wenn notwendig, wird der Verdampfer vollautomatisch abgetaut. Das Tauwasser wird zur Kuhlmaschine geleitet und Dort verdunstet. Der Gefrierraum und die Lebensmittel bleiben eisfrei.

Die Funktion der Schalt- und Kontrollelemente

Bild 2

1 ①-Taste

Geräte-Hauptschalter, dient zum Ein- und Ausschalten des gesamten Gerätes.

2 "control frigorífico"-Taste

Taste ständig oder so oft drücken bis gewünschtes Temperaturlämpchen leuchtet.

3 Temperatur-Lampchen Kuhlraum

Die Zahlen bei den Temperatur-Lampchen bedeuten Temperaturen in ^ C Das leuchtende Lampchen zeigt die eingestellte Temperatur an.

4 super-cooling

Das leuchtende Lämpchen zeigt die Inbetriebnahme an. Bei super-cooling wird der Kuhlraum 6 Stunden lang auf eine tiefere Temperatur abgesenkt. Danach wird automatisch auf die vor dem super-cooling eingestellte Temperatur umgestellt.

Das super-cooling verwenden :

• Beim Einlagen grosser Mengen frischer Lebensmittel
• Zum Schnellkühlen von Getränken

5 "control congelador"-Taste

Taste ständig oder so oft drücken bis gewünschtes Temperaturlampchen leuchtet.

6 Temperatur-Lampchen Gefrierraum Die Zahlen bei den TemperaturLampchen bedeuten Temperaturen in Das leuchtende Lampchen zeigt die eingestellte Temperatur an.

7 "alarma"-Lampchen

leuchtet wenn es im Gefrierraum zu warm, also das Gefriergut gefahrdet ist. Ohne Gefahr für das Gefriergut kann das Lämpchen leuchten :

Gerät kennenlernen

• bei Inbetriebnahme des Gerätes
• beim Einlagen grosser Mengen frischer Lebensmittel
• oder wenn beim Einlagen oder Entnahmen von Lebensmitteln die Tür zu lange geöffnet bleibt.

Erlischt wenn der Gefrierraum seine Betriebstemperatur erreicht hat.

8 "super frost"-Taste

Dient zum Ein- und Ausschalten des Supergefrierens. Die Inbetriebnahme wird durch Leuchten der Taste (orange Kontrolleuche) angezeigt. Das Supergefrien dient zum Eingefrieren grosser Mengen frischer Lebensmittel und ist je nach Menge bis zu 24 Stunden vor dem Einlagen einzuschalten. Der Kompressor (Kuhlmaschine) arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr tiefe Temperatur erreicht.

Das Supergefrieren schaltet sich 52

Stunden nach dem Einsatz automatisch ab.

Einschalten und Temperaturwahl

Bild 2

• Stecker in Steckdose stecken.
  Geräte-Hauptschalter 1 drücken Die voreingestelltener Temperaturen +6^ bzw. -18^ werden angezeigt.
  “alarma”-Anzeige 7 leuchtet

- Temperatur für den Kühlraum einstehen

Dazu die "control frigorifico"-Taste mehrmals oder so lange drücken, bis die gewünschte Temperatur eingestellt ist. Wir empfehlen eine Einstellung der Kühlraumtemperatur auf +6^ .

- Temperatur für den Gefrierraum einstehen

Dazu die "control congelador"-Taste mehrmals oder so lange drucken, bis gewünschtes Lämpchen leuchtet. Wir empfehlen eine Einstellung der Gefrierraumtemperatur auf -18^ .

- super-cooling einschalten

Die "control frigorífico"-Taste mehrmals oder so lange drücken, bis das Lämpchen auf "super-cooling" steht.

Einschalten und Temperaturwahl

Hinweise

• Wenn die Einstelltaste des Kuhl- oder des Gefrierraumes 5 Sek. nicht mehr betätig wird, so wird die aktuelle Einstelltemperatur gespeichert.

- Zu warme Temperaturen im Kuhl- oder Gefrierraum können auftreten, wenn...

• die Tür nicht richtig geschlossen ist
• grössere Mengen von warmen Lebensmitteln eingelegt wurden
• die Temperaturwahler auf "eco" bzw. auf -16 °C eingestellt sind
• die Luftzirkulation im Kuhl- oder Gefrierraum durch eingelagerte Lebensmittel stark beeinträchtigt ist
• bei hohen Umgebungstemperaturen die Türen halten geöffnet wurden.

Zukalte Temperaturen im Kuhl- oder Gefrierraum konnen auftreten, wenn...

-das "super-cooling" -oder Supergefrierten eingeschaltet ist
- die Temperaturwahler auf +2^ bzw. auf "max" (-24^) eingestellt sind.

Die Stirnseiten des Gehäuses werden teilweise beheizt, dies verhindert Schwitzwasserbildung im Bereich der Turdichtung.

Ausschalten, Gerät stillegen

Ausschalten

Hauptschalter Bild 2/1 drucken, damit ist das Gerät ausgeschaltet.

Gerät stillegen

Wenn das Gerät längerere Zeit nicht benutzt wird:

Hauptschalter Bild 2/1 drucken, Gerät reinigen, die Türen geöffnet halten.

Lebensmittel einordnen

Beim Einordnen beachten

• Warme Speisen und Getränke außerhalb des Gerätes abkühlen setzen.
  Lebensmittel möglichst verpackt oder gut abgedeckt einordnen. Dadurch bleiben Aroma, Farbe, Feuchtigkeit und Frische erhalten, außer dem werden Geschmacksübertragungen vermieden. Unverpackt sollenn nur Gemüse, Obst und Salat in den Gemüsebehältern gelagert werden.
• Öl und Fett nicht mit den Kunststoffeilen und der Türdlichtung in Berührung bringen (diese können sonst porös werden).
• Im Gerät keine explosiblen Stoffe aufbewahren und hochprozentigen Alkohol nur verschlossen, stehend lagern.
• Explosionsgefahr!
• Flaschen mit Flüssigkeiten, die gefrieren können, nicht im Gefrierraum lagern. Beim Gefrieren platzen die Flaschen.

EinordnungsbeseiPiel

Bild 1

Kühlraum (A)

Auf den Ablagen (12) von oben nach unter Backwaren, fertige Speisen, Molkereiprodukte.

In der Gemüseschale (13) Gemüse, Obst, Salat.

In dem Fach (16)Butter und Kase.

In dem Absteller (17) keine Flaschen, Dosen.

In dem Flaschenabsteller (18) große Flaschen.

Gefrierraum (B)

*Auf dem Gefriertablett (19) kleines Gefriergut lagern, Eis bereiten.

In den oberen Gefriergutschalen (20) Gebriergut lagern.

Die Inneneinrichtung

Die Ablagen im Kühlraum können auch bei 90^ -geöffneter Tur umgesetzt werden. Zum Umsetzen Ablage nach vorneziehen, absenken, Herausnahmen und an gewünschter Stelle neu einsetzen (Bild 4).

* "Chiller - Fach (Bild 10)

Boden des Faches nach vorneziehen, Klappe öffnet sich.
In diesen Fach herrschen tiefere Temperaturen als im Kühraum. Dabei können auch Temperaturen unter 0^ auftreten. Ideal zum Lagern von Fisch, Fleisch und Wurst.

Nicht für Salate und Gemüse und kälteempfindliche Waren geeignet.

Die Eiereinsätze in den Behältern können hochgeklappt werden, dadurch konnen Tuben, keine Dosen usw. gelagert werden.

Damit die Flaschen beim Öffnen und Schließen der Tur nicht umfallen können, kann man sie mit dem Flaschenhalter sichern. Bild 6

Alle Absteller und Behälter in derTür konnen zum Reinigen Herausgenommen werden.

Zum Herausnehmen Behälter und Absteller anheben. Bild 5/A.

* Flaschenablage

In den Mulden halten sich die Flaschen sicher ablegen und stapeln (Bild 15).

Gefrieren und Lager

Beim Einkauf von Tiefkühlkost beachten

• Achten Sie auf die Verpackung, sie sollen nicht beschädigt sein.
  Das Haltbarkeitsdatumarf nicht übersritten sein.
  Die Temperaturanzeige der Verkaufstruhe solte -18^ oder kalter anzeigen.
  Tiefkuhlkost ganz zum Schluß einkaufen und gut eingepackt in Zeitungspapier oder in einer Kühltasche schnell nach Hause transportieren und in den Gefrierraum legen.

Lebensmittel selbst eingefrieren

Werden Lebensmittel selbst eingefroren, nur frische, einwandfrei Lebensmittel verwenden.

Zum Eingefrieren geeignet sind

Fleisch- und Wurstwaren, Geflügel und Wild, Fisch, Gemüse, Krauter, Obst, Backwaren, Pizza, fertige Speisen, Speisereste, Eigelb und Eiweiß.

Zum Eingefrieren nicht geeignet sind

Ganzi Eier in der Schale, Sauerrahm und Mayonnaise, Blattsalate, Radieschen, Rettiche und Zwiebeln.

Blanchieren von Gemüse und Obst

Damit Farbe, Geschmack, Aroma und Vitamin "C" erhalten bleiben, sollte Gemüse und Obst vor dem Eingefrieren blanchiert werden. (Beim Blanchieren wird das Gemüse und Obst kurzzeitig in kochendes Wasser getaucht - Literatur über das Eingefrieren, in der auch das Blanchieren beschreiben wird, gibt es im Buchhandel.)

Lebensmittel verpacken

Die Waren portionsgerecht für ihren Haushalt abpacken.

Gemüse und Obst nicht schwerer als 1 kg, Fleisch bis zu 2,5 kg portionieren. Kleinere

Portionen frieren schneller durch und die Qualität bleibt beim Auftauen und Zubereiten so am besten erhalten.

Die Lebensmittel luftdicht verpacken, damit sie nicht ihren Geschmack verlieren oder austrocknen.

Zum Verpacken geeignet sind:

Kunststoff-Folien, Schlauchfolien aus Polyäthylen, Alu-Folien und Gefrierdosen. Diese Produkte finden Sie im Fachhandel.

Ungeeignet sind:

Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufsuten.

Die Lebensmittel in die Verpackung ein- legen. Luft vollig hersausdrucken und Packung dicht verschlieben.

Zum Verschlieben eignen sich:

Gummiringe, Kunststoffklipse, Bindfaden, kaltebestandige Klebebänder oder ahnliches. Beutel und Schlauchfolien aus Polyathylen konnen mit einem FolienschweiBergerat verschweit werden.

Vor dem Einlagen in den Gefrierraum den Inhalt der Gefrierpakete kennzeichnen und mit dem Einlegedatum versehen.

Max. Gefriervermögen

Lebensmittel sollen möglichst Schnell bis zum Kern durchgefroren werden. Nur so bleiben Vitamine, Nährwerte, Aussehen und Geschmack erhalten. Das max. Gefriervermögen Ihres Gerätes deshalb nicht überschreiben.

Folgende Mengen an Lebensmitteln konnen innerhalb von 24 Stunden in der oberen Gefriergutschale eingefroren werden: Bei Geräten mit 70 cm Breite max. 12 kg Bei Geräten mit 60 cm Breite max. 9 kg

Bereits gefrore Nebensmittel dürfen nicht mit den frisch einzufrierenden Nebensmitteln in Berührung kommt.

HeiBe Speisen und Getränke vor dem Einlagen in den Gefrierraum auf Zimmertemperatur abkühlen setzen.

Gefrieren und Lager

Supergefrieren

Lagern bereits Lebensmittel in dem Gefrierraum, ist eine Stunden vor dem Einlagen frischer Ware das Supergefrieren einzuschalten.

Im allgemeinen genügen 4-6 Stunden. Soll das max. Gefriervermögen genutzt werden, besteht man 24 Stunden. Kleinere Mengen Lebensmittel (bis zu 2 kg) können ohne Supergefrieren eingefroren werden. Zum Einsatz den Supergefrierens einfach die Supergefriertaste Bild 2/8 drücken.

Die "super"-Anzeige (orange Kontrolleuche) zeigt die Inbetriebnahme an. Nach dem Einsatzen wird im Gefrierraum eine sehr tiefe Temperatur erreicht. Das Supergefrierenschaltet sich ca. 52 Std. nach dem Einsatzen automatisch ab.

Lebensmittel lagern

Immer daraufuf achten, daß alle

Gefriergutschalen bis zum Anschlag ganz eingeschoben sind.

Wichtig für eine einwandfrei Luftzirkulation im Gerät.

Gefrierkalender

Bild 8/21

Um Qualitätsminderungen des Gefriergutes zu vermeiden, ist es wichtig, daß die zulässige Lagerdauer nicht übersritten wird. Die Lagerdauer hängt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Bei fertiger Tiefkuhlkost, die im Handel erhältlich ist, ist das Herstellungsdatum oder Haltbarkeitsdatum zu beachten.

* Gefrierttablet

Bild 9

Das Gefriertablett eignet sich zum Aufbewahren der Eisschalen und zum einzelnen Eingefrieren von Beeren, Obststücken, Kräutern und Gemüse.

Zum einzelnen Eingefrieren Gefriergut auf dem Gefriertablett gleichmäßig verteilen und ca. 10 bis 12 Stunden durchfrieren halten. Danach in Gefrierbeutel oder Behälter umfällen.

Zum Auftbauen Gefriergut wieder einzeln nebeneinander aussbreiten.

Auftauen von Gefriergut

Je nach Art und Verwendungszweck kann zwischen folgenden Möglichkeit gewählt werden:

Bei Raumtemperatur,

im Kuhlschrank,

im elektrischen Backofen, mit/ohne HeiBluftventilator, im Mikrowellengerät.

An- und aufgetautes Gefriergut kann erneut eingefroren werden, wenn Fleisch und Fisch nicht länger als einen Tag, andes Gefriergut nicht länger als drei Tage bei Temperaturen unter +3^ gelagert wurden.

Andernfalls, wenn Geschmack, Geruch und Aussehen unverändert sind, durch Kochen, Braten oder zu einem Fertiggericht welterverarbeiteten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Eis bereiten

Die Eisschale zu 3 / 4 mit Wasser fullen und in den Gefrierraum stellen.

Zum Herausnehmen der gefrorenen Würfel aus der Eisschale Schaleleitung verwinden. Bild 7

* nicht bei allen Modellen

Reinigen

Vor dem Reinigen grundsätzlich Netzsteckerziehen bzw. Sicherung abschalten oder herausschrauben.

Keinen Dampf- oder Dampfruckreiniger verwenden. Der heiße Dampf kann die Oberflächen und die Elektrik beschädigen - Stromschlaggefahr!

Reinigungsswasser darf nicht in die Kontrollarmatur und Beleuchtung gelangen. Zur Reinigung des gesamten Gerätes außer der Turdichtung eignet sich lauwarmes Wasser mit einem milden, leicht desinfizierenden Reinigungsmittel, z.B. Handspülmittel. Ungeeignet sind sand-, scheuermittel- oder säurehaltige Putzmittel bzw. chem. Lösungsmittel.

Die Turdichtung nur mit klarem Wasser abwischen und danach grundlich trockenreiben.

Wenn möglich, sollte alle zwei Jahre auch der Wärmetauscher (schwarzes Gitter) auf der Geräterückseite mit einem Pinsel oder Staubsauger gereinigt werden. Das erhält die volle Leistungsfähigkeit des Gerätes und spart Strom.

*Wichtige Pflegehinweise für die Edelstahloberflächen

Dem Gerät liegt eine Probepackung des Pflegemittels „Chromol" bei.

UM DAS HOCHWERTIGE AUSSEHEN
IHRES GERÄTES DAUERHAFT ZU
ERHALTEN, BEHANDELN SIE DIE
EDELSTAHLOBERFLÄCHEN DES GERÄTES
SOFORT NACH DEM AUFSTELLEN MIT
DEM FLÜSSIGEN PFLEGEMITTEL
"CHROMOL". WIEDERHOLEN SIE THESE
PFLEGE IN REGELMÄSSIGEN
ABSTÄNDEN.

Das Mittel ist im Handel unter dem Name „Chromol“ oder bei Ihrkundendienst unter der

Ident-Nr. 310359 als 500 ml Sprühflasche Um die Oberflächen nicht zu beschädigen, auf keinen Fall kratzende Schwämme, Metallbürsten, scharfkantige Gegenstände

Reinigen

oder Scheuermittel benutzen. Auch chemisch aggressive Reinigungsmittel wie Abtausprays, Backofensprays, Lösungsmittel oder Fleckenentferner)duren Sie nicht verwenden.

Achtung!

Außerhalb der Reichweite von Kindern aufbewahren.

Niemals auf Oberflächen verwenden, die in Kontakt mit Lebensmittelnkommen.

Nicht auf freißen Oberflächen verwenden.
Enthält alifatische Kohlenwasserstoffe, Öle und aromatische Verbindungen.

Energiespartips

Gerät in einem kühlen, gut belufteten Raum aufstellen, vor direkter Sonnenbestrahlung schützen und nicht im Bereich einer Wärmequelle (Heizkörper etc.) anordnen.
Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen.
- Warme Speisen erst nach dem Abkühlen in den Gefrierschrank geben.
Zum Auftauen Gefrierwaren in den Kuhlraum legen. Sie nutzen damit die Kälte, die in der Gefrierware steckt, zur Kuhlung der Lebensmittel im Kuhlraum.
Zum Be- oder Entladen Gerätuten so kurz wie möglich öffnen. Je kürzer die Gerätetur offensteht, um so geringer ist die Eisbildung an den Gefrierrosten.
- Wärmetauscher (schwarzes Gitter) auf der Geräterückseite alle zwei Jahre reinigen.

* nicht bei allen Modellen

Hinweise zu Betriebsgeräuschen

Betriebsergebnisse

Um die gewählte Temperatur konstant zu halten, schaltet Ihr Gerät von Zeit zu Zeit den Kompressor ein.

Die darauf entstehenden Gerausche sind Funktionsbedingt.

Sie verringern sich automatisch, sobald das Gerät die Betriebstemperatur erreicht hat.

Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.

Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fliebt.

Das Klicken ist immer dann zu horen, wenn der Thermostat den Motor ein- oder ausschaltet.

Knackgeräische können auftreten, wenn...

• die automatische Abtauung erfolgt
• sich das Gerät abkühlt bzw. erwärmt (Materialausdehnungen)

Bei einem Mehrzonen- oder Nofrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrhren.

Sollten die funktionsbedingten Gerausche zu laut sein, hat dies womoglich einfache Ursachen, die sich vielfach gaz leicht beheben让他们.

Das Gerät stehtuneben

Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage eben ein. Verwenden Sie dazu die Schraubfübe oder legen Sie etwas unter.

Das Gerät „steht an“

Bitte rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Schubladen, Körbe oder Abstellflächen wackeln oder klemmen

Prufen Sieitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sieitte die Flaschen oderGefaBe leicht auseinander.

Kleine Störungen selbst beheben

Nicht jeder Störung ist ein Fall für den Kundendienst. Oft ist nur eine Kleinigkeit zu beheben. Prufen Sie deshalbitte, bevor Sie den Kundendienst rufen, ob Sie auf selbst beheben konnen.

In solchen Fällen muß{nämlich auch während der Garantiezeit der volle Aufwand des Monteureinsatzes berechnet werden.

Wenn die Lämpchen zur Temperaturwahl (Bild 2/3 und 6) nicht leuchten:

Prufen Sieitte,ob Stromvorhandenist,der Steckerrichtig in der Steckdose sitzt und ob das Gerat eingeschaltet ist.

Wenn die Kuhlraumbeleuchtung nicht Funktioniert:

Die Gluhlampe ist defekt. Netzsteckerziehen, Abdeckung (Bild 1/A) abnehmer, Gluhlampe max. 15 W, 230 V, Sockel E14 des gleichen Typs auswechseln.
- Der Lichtschalter klemmt (Bild 1/B). Prüfen Sie, ob er sich bewegen laßt. Wenn nicht, rufen Sieitte den Kundendienst.

Wenn nach längerem Betrieb das

"alarma"-Lampchen leuchtet:

Störung, im Gefrierraum ist es zu warm!
Mögliche Ursachen der Störung:

• Der Luftspalt oben am Gerät bzw. im Sockel ist verdeckt,
• die Gefrierraumtur ist nicht richtig geschlossen,
• es wurden frische Lebensmittel ohne Supergefrieren eingefroren,
• es wurden zu weitere frische Lebensmittel auf einmal zum Gefrieren eingelagert,
• hohe Umgebungstemperatur.

Nach Beheben der Störung erlischt das

"alarma"-Lämpchen, wenn der Gefrierraum seine Betriebstemperatur wieder erreicht hat.

Wenn die Gefrierraumtür Lange Zeit offen war und nun der Gefrierraum seine eingestellte Temperatur nicht mehr erreicht,

Kleine Störungen selbst beheben

ist der Verdampfer (Kälteerzeuger) so stark vereist, daß das vollautomatische Abtausystem die Eismenge nicht mehr abtauen kann. In dieser Fall Gefrierwaren aus dem Gerät hersausnehmen und gut isoliert an einem kühlen Platz lagern.

Gerä ausschalten und Gefrierraumtür offen lessen. Nach ca. 12 Stunden ist das Eis im Kühlsystem abgetaut. Gerä wieder einschalten und Gefriergut einlagen.

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sieitte in jeder Fall den Kundendienst.

Öffnen Sie die Türen nicht unnöttig oft, damit Kälteverlust vermieden wird.

Führer Sie keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

Kundendienst

Typenschild

Bild 12

Bitte geben Sie bei der Anforderung des Kundendienstes die E-Nummer und die FD-Nummer an.

Beide Ziffern finden Sie im schwarzumrandeten Feld des Typenschildes unter links im Kuhlraum geben der Gemüseschale.

Die Anschrift und die Telefonnummer des Kundendienstes finden Sie im Kundendienststellen-Verzeichnis oder im amtlichen Telefonbuch.
