IMPORTANT SAFETY INSTRUCTIONS	3
IMPORTANT SERVICE INSTRUCTIONS	3
DESCRIPTION	4
UNPACKING & WARRANTY	5
INSTALLATION NOTES	5
FRONT VIEW	6
REAR VIEW	7
INPUT A / INPUT B	7
PARALLEL	7
POWER AMP OUTPUT	8
BRIDGED MODE	8
GROUND-LIFT SWITCH	8
MAINS INPUT	8
MAINS OPERATION & RESULTING	9
SPECIFICATIONS	31
BLOCK DIAGRAM	32
DIMENSIONS	33

INHALT

WICHTIGESICHERHEITSHINWEISE 13

WICHTIGESERVICEHINWEISE 13

BESCHREIBUNG 14

AUSPACKEN & GARANTIE 15

INSTALLATIONSHINWEISE 15

FRONTSEITE 16

RückseITE 17

INPUT A/INPUT B 17

PARALLEL 17

ENDSTUFENAUSGÄNGE 18

BRIDGED MODE 18

GROUND-LIFT SCHALTER 18

NETZEINGANG 18

NETZBETRIEB & WÄRMEENTWICKLUNG 19

TECHNISCHE DATEN 31

BLOCKDIAGRAM 32

ABMESSAGENGEN 33

MATIÈRES

IMPORTANT INFORMATIONSE SECURITE 23

INSTRUCTIONS DE RÉPARATION IMPORTANTES 23

DESCRIPTION 24

DEBALLAGE ET GARANTIE 25

REMARQUES SUR L'INSTALLATION 25

FACEAVANT 26

PANNEAU ARRIÈRE 27

INPUT A/INPUT B 27

PARALLEL 27

SORTIE DE AMPLI DE PUISSANCE 28

GROUND-LIFT 28

ENTREE SECTEUR 28

SECTEUR ET TEMPERATURE RÉSULTANTE 29

SPECIFICATIONS 31

BLOCKDIAGRAM 32

DIMENSIONS 33

BEDIENUNGSCANLEITUNG

LX1600

LX2200

LX3000

SWITCHMODE PRECISION

WICHTIGE SICHERHEITSHINWEISE	13
WICHTIGE SERVICEHINWEISE	13
BESCHREIBUNG	14
AUSPACKEN & GARANTIE	15
INSTALLATIONSHINWEISE	15
FRONTSEITE	16
RÜCKSEITE	17
INPUT A / INPUT B	17
PARALLEL	17
ENDSTUFENAUSGänge	18
BRIDGED MODE	18
GROUND-LIFT SCHALTER	18
NETZEINGANG	18
NETZBETRIEB & WÄRMEENTWICKLUNG	19
SPECIFICATIONS / TECHNISCHE DATEN	31
BLOCK DIAGRAM	32
DIMENSIONS / ABMESSAGENGEN	33

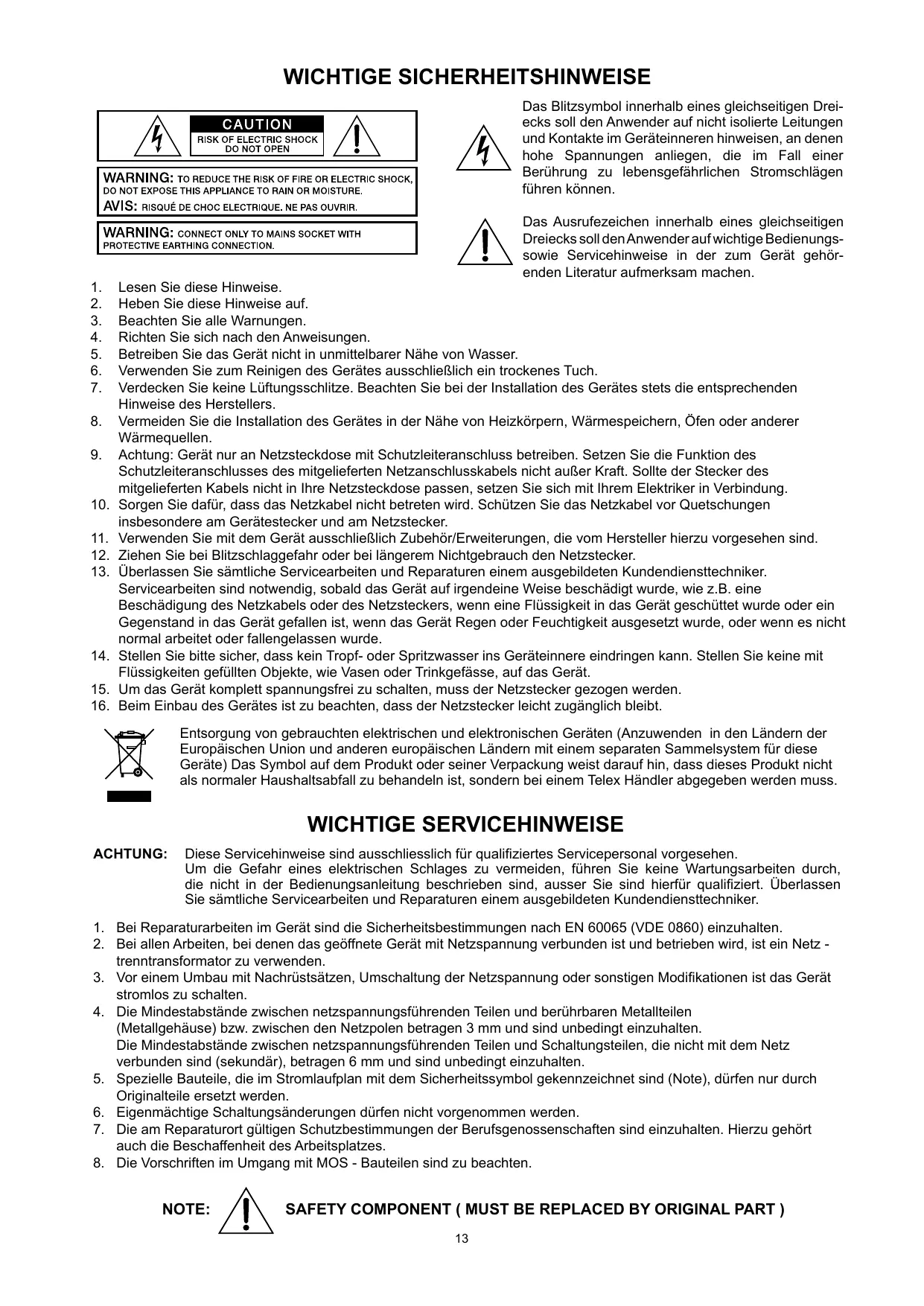

WICHTIGE SICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungssowie Servicehinweise in der zum Gerät gezörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Hebien Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lüftungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkörpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Soltte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit Ihrem Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerätestecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Ziehen Sie bei Blitzschlaggefahren oder bei längerem Nichtgebrauch den Netzstecker.
13. Überlassen Sie s amtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschädigt wurde, wie z.B. eine Beschädigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde.
14. Stellen Sieitte sicher, dass kein Tropf- oder Spritzwasser ins Gerateinnere eindringen kann. Stellen Sie keine mit Flussigkeiten gefuillten Objekte, wie Vasen oder Trinkgefasse, auf das Gerat.
15. Um das Gerät komplett spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
16. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern bei einem Telex Handler abgegeben werden muss.

WICHTIGESERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschiesslich für qualifiziertes Servicepersonal vorgesehen. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, ausser Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz -trenntransformer zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzhalten. Die Mindestabstände zwischen netzspannungsfuhrenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzhalten.
5. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind (Note), * dürfen nur durch Originalteile ersetzt werden.
6. Eigenmächtige Schaltungsänderungen dürfen nicht vorgenommen werden.
7. Die am Reparaturort gültigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
8. Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.

Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der LX-Serie von DYNACORD für ein Gerät modernster Technologie entschieden.

Die Endstufen der LX-Serie vereinen übbragende Audio-Performance mit höchster Zuverlösigkeit und Betriebssicherheit.

Die Übertragungseigenschaften der LX-Serie sind hervorragend. Durch eine völlig neu entwickelte Schaltnetzteiltechnologie und die konsequente Anwendung der Class H Technik wird ein großer Headroom welt oberhalb der ausgewiesenen Nennleistung erzielt und gleichzeitige eine deutliche Reduzierung von Gewicht und Verlustleistung erreicht.

Das eingesetzte Schaltnetzteil vereint die Headroom-Vorteile einer Trafoendstufe mit den Gewichtsvorteilen eines getakteten Netzteils. Dadurch wird ein ausgezeichnetes Leistungs-Gewicht Verhältnis erreicht. Bei der Konstruktion wurde besonderes Augenmerk auf einen hohen Wirkungsgrad und auf Störarmut gelegt. Somit ist auch ein Betrieb in EMV-kritischer Umgebung problemlos.

Die Endstufenblöcke der LX-Serie sind in Class H Technik aufgebaut. D.h. die Endstufe verfügt über eine extrem schelle, signalabhängige Umschaltung der Betriebsspannung, die im Bedarfsfall eine Verdopplung der normalen Versorgungsspannung bewirkt. Im Vergleich zu Class AB Endstufen wird bei Endstufen mit Class H Technik erheblich weniger Verlustleistung bei gleicher Ausgangsleistung erzeugt. Weniger Verlustleistung ist gleichbedeutend mit weniger Abwärme oder better gesagt mit einer besseren Effizienz bzw. Energiebilanz des Gerätes. Endstufen in Class H Technik setzen sich daher mit einer entsprechendHigheran Packungsdichte im Rack bzw. Gestellschrank verbauen. Darüber hinaus ist die netzseitige Stromaufnahme wesentlich geringer als im Class AB Betrieb, bei gleicher Ausgangsleistung.

Die LX-Serie erfüllt auch die extremen Anforderungen des harten Tour-Betriebs. Sie ist gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichspannung am Ausgang geschützt. Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch die Back-EMF Schutzschaltung verhindert. Beim Softstart werden die Leistungsausgänge über Relais verzögt zugeschaltet. Zusätzlich verhindert eine Einschlambegrenzung das Ansprechen von Netzsicherungen.

Höchste Präzision ist auch in der mechanischen Konstruktion und Verarbeitung gewährleistet. Das robuste Chassis ist entsprechenden verwindungssteif und speziell auf die Belastungen des harten Tourbetriebs ausgelegt. Die thermische Stabilität wird durch zwei 3-Stufen Lüfter (off/slow/fast) mit sehr niedrigem Gerauschpegel gewährleistet. Die Front-to-Rear Luftführung, erlaubt den Betrieb auch in großen und schmalen Endstufen-Racks. Die Eingänge sind elektronisch symmetrisch auf XLR-Buchsen geführt. Direct-Outs zum Durchschnittlen des Signals sind ebenfals in Form von XLR-Buchsen (male) praktischer Standard. Über das Input Routing konnen die Betriebsarten DUAL (Stereo) oder PARALLEL (Mono) gewählt werden. Außendem ist der „Mono Bridged“-Betrieb über die separate BRIDGED OUT Buchse und den Bridged Mode Umschalter sehr einfach zu realisieren. Auf der Frontblende sitzen die in dB skalierten Levelregler, die als besonders prazise, bediensichere Raspotis ausgeführt und zum Schutz vor mechanischer Beschädigung in der Frontblende versenkst sind. Die LX-Serie bietet intern die Möglichkeit zur Nachrüstung einer analogen Signalprozessorkarte mit Frequenzweichen- und Filterfunktionen. Einechnelle Übersicht über den aktuellen Betriebszustand der Endstufen vermittelt das leicht ablesbare LED-Display. Die Leistungsausgänge CHANNEL A, CHANNEL B und BRIDGED OUT sind als extrem zuverlättige SPEAKON-Buchsen ausgeführt. Ebenfalls auf der Rückwand befinden sich ein Groundlift-Schalter, der bei Bedarf das Gehäuse der Endstufe von der Schaltungsmasse trennt und somit Brummschleifen verhindern hilft. Die LX-Serie kann im Normalbetrieb an Lasten bis hinab zu 2 Ohm und im Brückenbetrieb bis zu minimal 4 Ohm eingesetzt werden.

Mit dieser Bedienungsanleitung werden Sie noch weitere weitere Eigenschaften der Endstufen aus der LX-Serie kennenlernen. Lesen Sie deshalbitte aufmerksam weiter.

AUSPACKEN & GARANTIE

Öffnen Sie die Verpackung und entnahmen Sie die Endstufe. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, und die Garantiekarte bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.

INSTALLATIONSHINWEISE

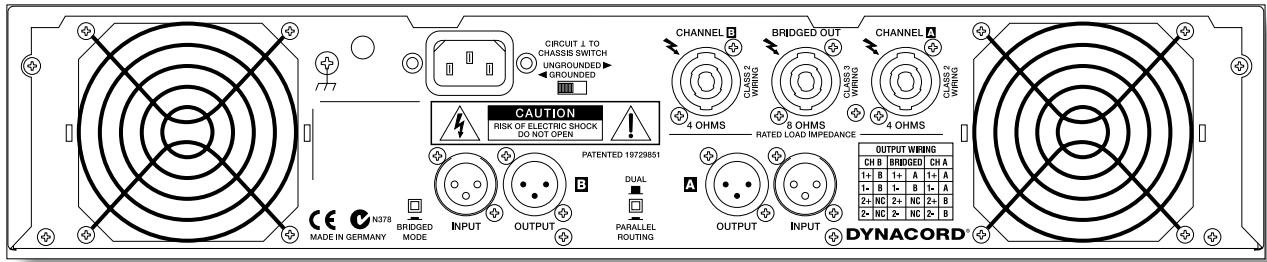

Generell sind die Endstufen so aufzustellen oder zu montieren, dass die Luftzufahr an der Frontseite und die Entlüfung an der Geräterückseite nicht behindiert wird. Die Belüftungsrichtung ist also „Front-to-Rear". Geräte mit umgekehrter Luftführung sollen möglichst nicht im gleichen Rack/Schrank verbaut werden. Für den Einbau in Gehäuse und Gestellschränke ist zu beachten, dass eine ausreichende Belüfung der Geräte möglich ist. Zwischen der Endstufen Rückseite und der Schrank/Rack-Innenseite ist ein freiher Luftkanal bis zur oberen Rack- oder Schrankentlüfung von mindestens 60mm x 330mm vorzusehen. Oberhalb des Schrankes soll ein freiher Raum von mindestens 100mm für die Entlüfung zur Verfügung stehen. Da beim Betrieb die Temperatur im Gehäuse- oder Schrank bis zu 40^ ansteigen kann, muss die maximal zulässige Umgebungstemperatur der übrigen im Gestellschrank befindlichen Geräte beachtet werden (siehe auch Kapitel: NETZBETRIEB UND WärMEENTWICKLUNG).

Achtung: Die max. Umgebungstemperatur von +40^ soll für störungsfreien Betrieb nicht überschritten werden.

Beim Einbau in Gestellschranken oder Transporttracks, sollen in jedem Fall handelsübliche Einbauschienen oder die optional erhaltlichen „Rear-rackmount“ Schieren verwendet werden, um ein Verwinden der Frontblende zu verhindern.

Die Endstufe ist zu schätzen vor: Tropf- oder Spritzwasser, direkter Sonnenbestrahlung, hoher Umgebungstemperatur oder unmittelbarer Einwirkung von Wärmequellen, hoher Luftfeuchtigkeit, starken Staubablagerungen und starken Vibrationen.

Konnen die angeführten Forderungen nicht dauerhaft gewährleistet werden, so ist eine regelmäßige Wartung der Endstufe zwingend erforderlich, um etwaigen Ausfallen vorzubeugen, die wesentlich durch negative Umwelteinflüsse entstehen können

Wenn die Endstufe direkt von einem kalten an einen warmen Ort gebracht wird, kann sich Feuchtigkeit auf Innenteilen niederschlagen. Das Gerätarf erst in Betrieb genommen werden, wenn es sich auf die geänderte Temperatur erwartet hat (nach etwa einer Stunde). Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie sofort das Gerät vom Netz und halten Sie das Gerät von einer autorisierten Servicestelle überprüfen, bevor Sie es weiterverwenden.

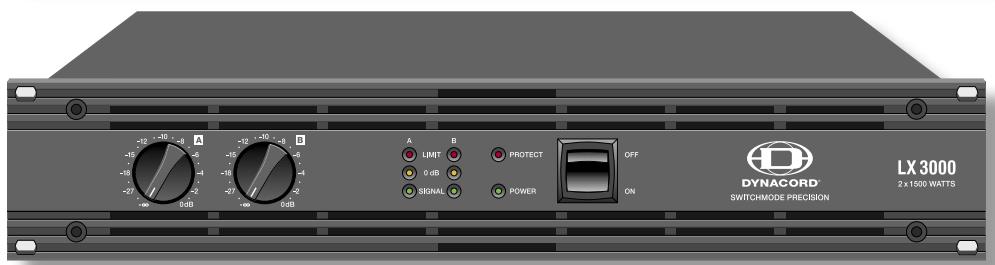

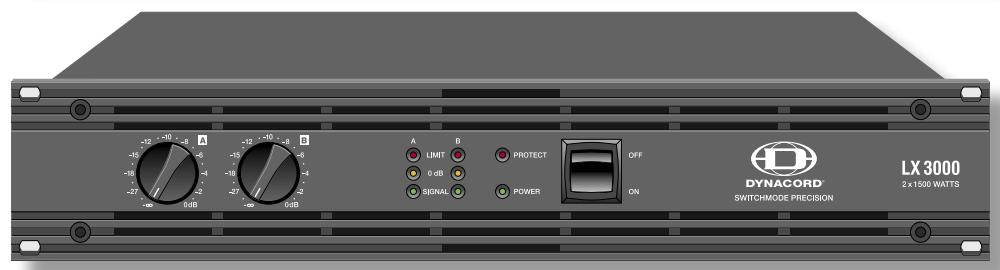

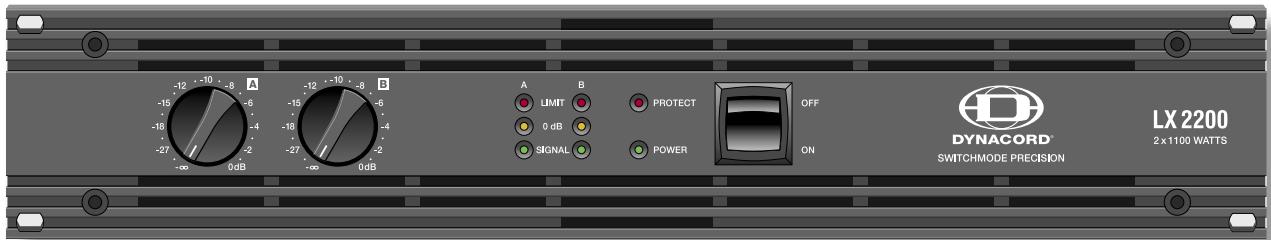

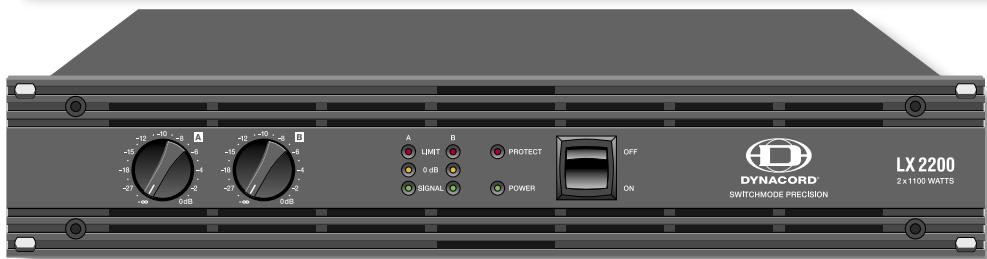

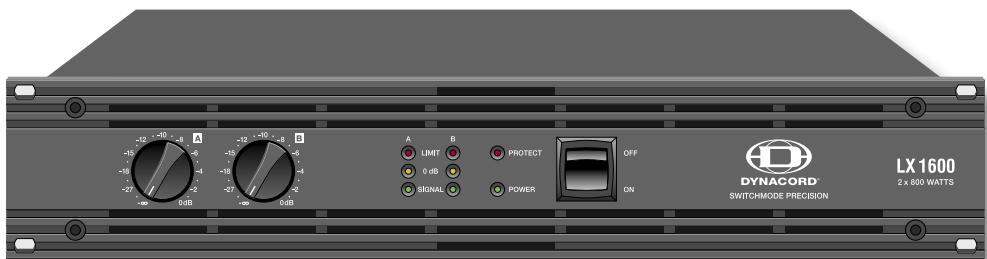

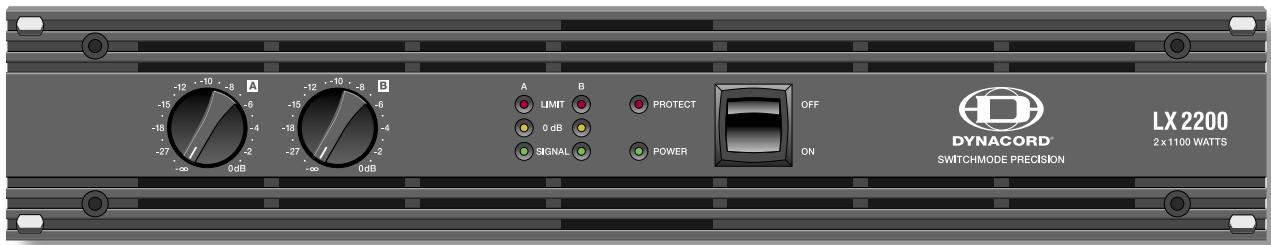

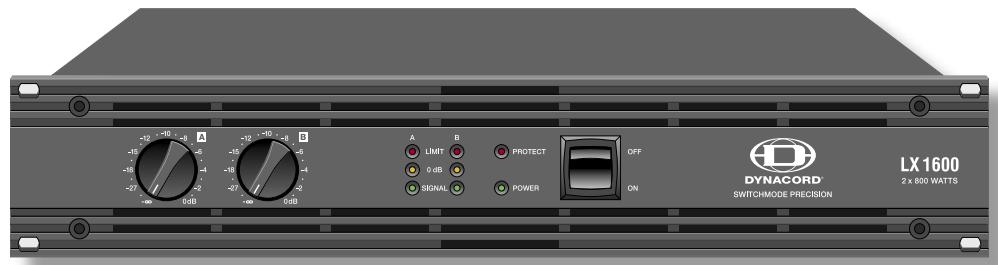

Mit dem POWER Schalter auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung vermeidet bzw. Einschlattstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einsatzen der Endstufe anspricht. Die Laufsprecher werden über die Ausgangsrelais um ca. 3 Sekunden verzögert zugeschlattet, wodurch etwa eine Einschlattgeräische effektiv unterrückt werden, die ansonsten in den Laufsprechem hörbar waren. Während dieser Verzögerung leuchtet die PROTECT LED und die Lüfter laufen mit maximaler Geschwindigkeit. Dies ist normal und bestätigt die einwandfrei Funktion der Schutzschaltungen.

POWER

These LED leuchtet auf, wenn die Endstufe eingeschaltet ist. Falls die POWER Anzeige nicht leuchtet, ist das Gerät nicht mit dem Stromnetz verbunden, oder die Primärsicherung defekt.

PROTECT

Wenn die PROTECT-Anzeige aufleucht, hat eine der internen Schutzschaltungen wie Übertemperatur, Kurzschluss, Back-EMF, Hochfrequenz am Ausgang.... ange-sprochen. Die Endstufen werden in thisem Fall über die Ausgangsrelais von der Last getrennt, und die Signalzufuhr unterbrochen um etwaige Schäden an den Laufsprechern oder der Endstufe selbst zu verhindern.

Die Fehlerursache, beispisseweise eine kurzgeschlossene Lautsprecherleitung muss beseitigt werden. Bei Überhitzung muss einige Zeit gewartet werden, bis die Endstufe sich selbständig wieder in den normalen Betriebszustand schaltet.

SIGNAL

Die SIGNAL-LED beginnnt ca. 30dB unter Vollaussteuerung zu leuchten und zeigt an, dass generell ein Signal am Ausgang vorhanden ist. Bei Kurzschluss von Laatsprecherleitungen oder Ansprechen einer Schutzschaltung verlischt diese Anzeige.

0 dB

Die 0dB Anzeige leuchtet auf, wenn die Endstufe an der Aussteuergrenze betrieben wird. Eine höhere Eingangsspannung hat keine Erhöhung der Spitzenausgangsspannung zur Folge. Die 0dB Anzeige kann auch bei der Einstellung von externen Limitern sehr hilfreich sein.

LIMIT

These Anzeige leuchtet auf, sobald einer der eingebauten dynamische Audio-Limiter anspricht und die Endstufe über der Aussteuerungsgrenze oder generell im Grenzbereich betrieben wird. Kurzzeitiges Aufleuchten ist damit unproblematisch, da der interne Limiter Eingangspegel bis zu +21dBu auf einen akustisch unkritischen Klirr-faktor von ca. 1% ausregeln kann. Leuchtet diese LED jedoch dauerhaft, sollte die Lautstärke reduziert werden, um etwaige Überlastungsschäden der angeschlossen den Lautsprecherboxen zu vermeiden.

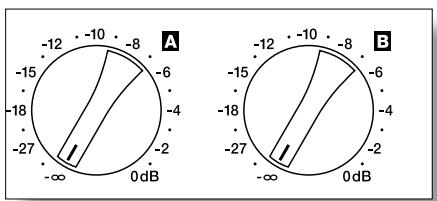

In dB-skalierte Rastpotis (1 dB Schritte) zur Anpassung der Gesamtverstärkung der Endstufe. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollen den diese Regler normalerweise zwischen 0dB und -6dB eingestellt werden. Die Beschriftung zeigt unmittelbar die Reglerdämpfung mit der die intern festgelegte Verstärkung verändert wird.

INPUT A / INPUT B

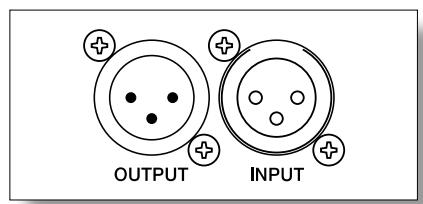

Die Eingänge INPUTA & INPUT B sind elektronisch symmetrisch mit einer Eingangsempfindlichkeit von

+4.7dBu /1.33V (LX1600),

+5.8dBu /1.51V (LX2200),

+7.0dBu /1.74V (LX3000),

für den direkten Betrieb mit Mischpulten, Signalprozessoren usw. ausgelegt.

Die XLR-Ausgangsbuchsen OUTPUT A & OUTPUT B sind zum „Durchschnitten" des Eingangssignals zu weiteren

Endstufen vorgesehen. Das Eingangssignal wird damit direkt

auf die Ausgangsbuchsen gelegt, es befinden sich keine Zwischenveränder oder andere elektronischen Bauteile in thisem Pfad. Die Eingangs- und Ausgangsbuchsen des jeweiligen Kanals sind also direkt elektrisch parallel geschalte und damit unabhängig von der Stellung des Power-ON-Schalters permanent miteinander verbunden.

Einige Mischpulte sind ausgangsbeitig unsymmetrisch beschaltet obwohl als Ausgangssteckverbindung XLR Stecker vorgesehen sind. Falls ein Mischpult mit unsymmetrischen Ausgängen verwendet wird, müssen an den Endstufeneingangsbuchsen PIN1 und PIN3 miteinander über eine Brücke verbunden werden, oder der PIN3 am Verbindungskabel muß unbeschaltet bleiben. Wird aus unsymmetrisch beschalteten Geräten über PIN3 (b, -, „kalt“) und PIN2 (a, +, „heiß“) eingespeist, so können eigentige Brummstörungen und hochfrequente Schwingungen auftreten, die zu Endstufen- und Laatsprecherdefekten führen können.

NF-VERBINDUNGSKABEL

Als NF-Verbindung wahlen Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirmgeflecht) mit XLR-Stecker. Obwohl alle Endstufeneingänge auch unsymmetrisch belege werden konnen, besteht ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative dar. Die weitere Audiogeräte verfügen über symmetrisch aufgebraute Ausgänge. Der Schirm im Kabel verbindet bei symmetrischer Signaführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkopeln von externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad.

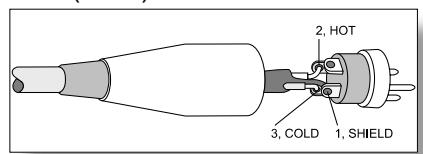

XLR-Steckerbelegung

XLR (male)

XLR (female)

PARALLEL

Steht der Wahlschalter in Position PARALLEL sind die Eingangsbuchen Kanal A und B elektrisch direkt parallel geschaltet. Die Lautstärke für Kanal A oder B kann aber unabhängig voneinander mit den Levelreglern A oder B eingestellt werden.

DUAL

Steht der Wahlschalter in Stellung DUAL werden Kanal A und B getrennt verstärkt.

ENDSTUFENAUSGANGSBUCHSEN

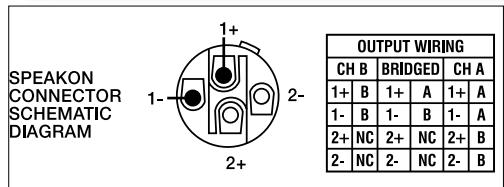

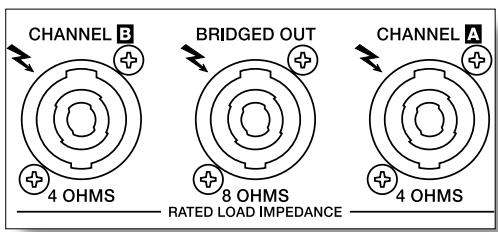

FürdieEndstufenkanäleA(Links)undB(Rechts)sindjeweils professionelle SPEAKON Ausgangsbuchsen vorhanden. These mechanisch und elektrisch sichere Verbindung wird allen Sicherheitsanforderungen gerecht und erlaubt die Verwendung von Hochleistungslautsprecherkabeln von bis zu 4 x 2,5mm² Querschnitt. Im DYNACORD Zubehörprogramm finden Sie Einzelstecker und Kupplungen sowie Hochleistungslautsprecherkabel.

Die BRIDGED OUT Buchse für den Brückenbetrieb ist mit einem Kunststoffdeckel geschlossen, um Anschlußfehler zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie die Endstufe tatsächlich im Brückenbetrieb verwenden wollen.

ACHTUNG!

Zum bequemen Anschluss von 2-Weg Lautsprechern (z.B im Bi-Amp Mode) über ein 4adriges Speakon Kabel sind im CHANNEL A SPEAKON Ausgang auch die sonst unbenutzten 2 + / 2- Pins mit dem Ausgang B verbunden.
Bitte beachten Sie beim Anschluss der Lautsprecher unbedingt die Beschaltung fur Low- und HighKanal um Kurzschlisse oder Lautsprecherdefekte zu vermeiden!

Warning:

Das Symbol "4", das die Laatsprecheranschlüsse markiert, zeigt an, daß hier Spannungen anliegen, die dem Anwender bei Berührung gesundheitlichen Schaden zufugen konnen.

BRIDGED MODE

Ist der Schalter BRIDGED-MODE gedrücktu in den Kanal A eingespeist werden. Der Input B hat dann keine Funktion. Die Endstufe im Kanal A wird ganz normal angesteuert. Zusätzlich wird das Signal intern invertiert und auf die Endstufe im Kanal B gelegt. Die Endstufen A und B arbeiten dann im Gegentakt mit verdoppelter Ausgangsspannung auf die Ausgangsbuchse BRIDGED-OUT.

Die Ausgangsspannung jeder einzeln Endstufe A+B steht bzw. an den Ausgangsbuchen CHANNEL A und CHANNEL B, soll aber wegen der Phasendrehung nicht weiter benutzt werden. Der Betrieb von 2 Ohm Lasten ist im Bridged Mode nicht zulässig.

ACHTUNG: Im Bridged-Betrieb können sehr hohe Spannungen am BRIDGED OUT Ausgang produziert werden. Die angeschlossenen Laufsprecher müssen für derart hohe Spannungen ausgelegt sein. Beachten Sie unbedingt die Leistungsangaben im Datenblatt des jeweiligen Laufsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der Endstufe.

GROUND-LIFT SCHALTER

Mit dem Groundlift-Schalter konnen Sie Brummschleifen verhindern. Wenn die Endstufe zusammen mit anderen Geräten in einem 19"-Rack betrieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wird die Endstufe mit Geräten mit entsprechlichem Erdungspotenzial betrieben, sollene der Schalter in Stellung UNGROUNDED stehen.

NETZEINGANG

Die interne Netzsicherung lösst unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherung darf nur von einer autorisierten Servicestelle gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannungs- und Auslösecharakteristik getauscht werden. Die Endstufe wird mit einem qualitat hochwertigen Netzkabel ausgeliefert, das über ausreichend hohen Leiterquer-

schnitt verfügt und den Sicherheitstechnischen Anforderungen genutzt. Verwenden Sie möglichst nur diese Kabel zum Anschluß der Endstufe ans Netz. Kabel mit dünneren Querschnitten haben erhöhte Verluste und entsprechend geringere maximale Ausgangsleistung zur Folge.

NETZBETRIEB & WÄRMEENTWICKLUNG IN DER ENDSTUFE

Mit Hilfe der folgenden Tabellen können die Anforderungen für Stromversorgung und Zuleitungen bestimmt werden.

Die vom Stromnetz aufgenommene Leistung wird in Ausgangsleistung für die Lautsprecher und in Wärme umgewandelt. Die Differenz aus aufgenommener Leistung und abgegebener Leistung nennt man Verlustleistung (P_d) . Die durch Verluste entstehende Wärme verbleibt u.U. im Rack und muss durch geeignete Massnahmen abgeleitet werden. Zur Berechnung der Wärmeverhältnisse im Rack/ Schrank bzw. zur Dimensionierung eventuell benötigter Abluftmassnahmen kann die nachfolgende Tabelle benutzt werden.

Die Spalte P_d zeigt die Verlustleistung bei verschiedenen Betriebszuständen. Die Spalte BTU/hr zeigt die abgegebene Wärmemenge je Stunde.

LX1600	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	0.8	80	-	80	273
Max. Output Power @ 8Ω(1)	230	9.6	1780	2 x 500	450	1535
Max. Output Power @ 4Ω(1)	230	15.7	3240	2 x 800	910	3105
1/3 Max. Output Power @ 4Ω(1)	230	9.0	1740	2 x 267	797	2718
1/8 Max. Output Power @ 4Ω(1)	230	4.2	640	2 x 100	360	1228
1/8 Max. Output Power @ 4Ω(2)	230	4.5	850	2 x 100	425	1450
1/8 Max. Output Power @ 4Ω(2),(4)	253	4.8	950	2 x 121	448	1529
Normal Mode (-10dB) @ 4Ω(1)	230	3.8	580	2 x 80	345	1177
Rated Output Power (0dB) @ 4Ω(1)	230	14.8	2860	2 x 700	925	3156
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	10.4	1980	2 x 350	885	3020
Max. Output Power @ 2Ω(1)	230	25.8	5280	2 x 1300	1750	5971
1/8 Max. Output Power @ 2Ω(1)	230	6.7	1030	2 x 163	630	2150
1/8 Max. Output Power @ 2Ω(2)	230	6.8	1250	2 x 163	640	2184

LX2200	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	0.8	80	-	80	273
Max. Output Power @ 8Ω(1)	230	11.0	1780	2 x 600	580	1980
Max. Output Power @ 4Ω(1)	230	19.5	3240	2 x 1100	1040	3549
1/3 Max. Output Power @ 4Ω(1)	230	11.3	1740	2 x 366	1008	3439
1/8 Max. Output Power @ 4Ω(1)	230	4.6	640	2 x 137	366	1249
1/8 Max. Output Power @ 4Ω(2)	230	6.0	850	2 x 137	576	1965
1/8 Max. Output Power @ 4Ω(2),(4)	253	6.1	950	2 x 166	618	2109
Normal Mode (-10dB) @ 4Ω(1)	230	4.2	580	2 x 110	360	1230
Rated Output Power (0dB) @ 4Ω(1)	230	17.6	2860	2 x 900	1060	3617
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	12.6	1980	2 x 450	1080	3685
Max. Output Power @ 2Ω(1)	230	30.3	5280	2 x 1600	2080	7100
1/8 Max. Output Power @ 2Ω(1)	230	7.0	1030	2 x 200	630	2150
1/8 Max. Output Power @ 2Ω(2)	230	8.4	1250	2 x 200	850	2900

(1) Sinusaussteuerung (1kHz)
(2)VDE-Rauschen
(3) 1 BTU = 1055.06 ~J = 1055.06 ~Ws
(4) 10% Netzüberspannung
(5) Pd = Verlustleistung
Die Stromaufnahmen für andere Netze können mit folgenden Faktoren direkt proportional umgerechnet werden:
100V = 2.3;120V = 1.9;220V = 1.05;240V = 0.96

LX3000	Umains [V]	Imains [A]	Pmains [W]	Pout [W]	Pd (5) [W]	BTU/hr(1)
idle	230	1.3	145	-	145	495
Max. Output Power @ 8Ω(1)	230	15.7	2500	2 x 900	700	2388
Max. Output Power @ 4Ω(1)	230	26.0	4400	2 x 1500	1400	4777
1/3 Max. Output Power @ 4Ω(1)	230	14.7	2320	2 x 500	1320	4504
1/8 Max. Output Power @ 4Ω(1)	230	6.9	990	2 x 188	615	2098
1/8 Max. Output Power @ 4Ω(2)	230	7.3	1070	2 x 188	695	2371
1/8 Max. Output Power @ 4Ω(2),(4)	253	7.7	1200	2 x 227	746	2546
Normal Mode (-10dB) @ 4Ω(1)	230	6.3	896	2 x 150	595	2030
Rated Output Power (0dB) @ 4Ω(1)	230	23.5	3900	2 x 1200	1500	5118
Alert (Alarm) Mode (-3dB) @ 4Ω(1)	230	16.4	2630	2 x 600	1430	4879
Max. Output Power @ 2Ω(1)	230	40.7	7200	2 x 2100	3000	10236
1/8 Max. Output Power @ 2Ω(1)	230	10.3	1525	2 x 263	1000	3412
1/8 Max. Output Power @ 2Ω(2)	230	10.4	1535	2 x 263	1010	3446

(1) Sinusaussteuerung (1kHz)

(2)VDE-Rauschen

(3) 1 BTU = 1055.06 ~J = 1055.06 ~Ws

(4) 10% Netzüberspannung

(5) Pd = Verlustleistung

Die Stromaufnahmen für andere Netze können mit folgenden Faktoren direkt proportional umgerechnet werden:

100V = 2.3 . 120V = 1.9 . 220V = 1.05 . 240V = 0.96
