BEDIENUNGSANLEITUNG SL 2400 DYNACORD

Willkommen 16
Auspaken und Inspektion 16
Lieferumfang und Garantie 16
Eigenschaften & Beschreibung 16
Verantwortung des Beteibers 16

Installation 17

Bedienelemente, Anzeigen und Anschluss 17
Betriebsspannung 18
Netzschalter 18
Einbau 18
Kuhlung 18
Groundlift 19
LPN-Filter (Low-Pass-Notch) 19
Betriebsart (MODE) und Verkabelung des Audio-Ausgangs 19
Verkabelung des Audio-Eingangs 21

Betrieb 22

Eingangspegel-Regler 22
Anzeigen 22
Lüfter 22

Specifications/Technische Daten 23

Willkommen 16
Auspaken und Inspektion 16
Lieferumfang und Garantie 16
Eigenschaften & Beschreibung 16
Verantwortung des Betreibers 16

Installation 17

Bedienelemente, Anzeigen und Anschlusses 17
Betriebsspannung 18
Netzschalter 18
Einbau 18
Kuhlung 18
Groundlift 19
LPN-Filter (Low-Pass-Notch) 19
Betriebsart (MODE) und Verkabelung des Audio-Ausgangs 19
Verkabelung des Audio-Eingangs 21

Betrieb 22

Eingangspegel-Regler 22
Anzeigen 22
Lüfter 22

Specifications/Technische Daten 23

WICHTIGESICHERHEITSHINWEISE

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Driecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.

1. Lesen Sie diese Hinweise.
2. Heben Sie diese Hinweise auf.
3. Beachen Sie alle Warnungen.
4. Richten Sie sich nach den Anweisungen.
5. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6. Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
7. Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
8. Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkorpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
9. Achtung: Gerät nur an Netzsteckdose mit Schutzleiteranschluss betreiben. Setzen Sie die Funktion des Schutzleiteranschlusses des mitgelieferten Netzanschlusskabels nicht außer Kraft. Sollte der Stecker des mitgelieferten Kabels nicht in ihre Netzsteckdose passen, setzen Sie sich mit Ihr Elektriker in Verbindung.
10. Sorgen Sie damit, dass das Netzkabel nicht betreten wird. Schützen Sie das Netzkabel vor Quetschungen insbesondere am Gerästecker und am Netzstecker.
11. Verwenden Sie mit dem Gerät ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
12. Verwenden Sie zusammen mit dieser Komponente nur vom Hersteller dazu vorgesehene oder andere geeignete Lastkarren, Stative, Befestigungsklammern oder Tische, die Sie zusammen mit dem Gerät erworben haben. Achten Sie beim Transport mittels Lastkarren darauf, dass das transportierte Equipment und der Karren nicht umfallen und möglicherweise Personen- und/oder Sachschäden verursachen können.
13. Ziehen Sie bei Blitzschlaggefahr oder bei längerem Nichtgebrauch den Netzstecker.
14. Überlassen Sie s amliche Servicearbeiten und Reparatur einen ausgebildeten Kundendiensttechniker. Servicearbeiten sind notwendig, sobald das Gerat auf igendeine Weise beschadigt wurde, wie z.B. eine Beschadigung des Netzkabels oder des Netzsteckers, wenn eine Flüssigkeit in das Gerat geschutt wurde oder ein Gegenstand in das Gerat gefallen ist, wenn das Gerat Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde.
15. Stellen Sieitte sicher, dass kein Tropf- oder Spritzwasser ins Gerateinnere eindringen kann. Platzieren Si keine mit Flussigkeiten gefullten Objekte, wie Vasen oder Trinkgefalle, auf dem Gerat.
16. Um das Gerät kompletts spannungsfrei zu schalten, muss der Netzstecker gezogen werden.
17. Beim Einbau des Gerätes ist zu beachten, dass der Netzstecker leicht zugänglich bleibt.
18. Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät.
19. Dieses SCHUTZKLASSE I Gerät muss an eine NETZ-Steckdose mit Schutzleiter-Anschluss angeschlossen werden.

WICHTIGESERVICEHINWEISE

ACHTUNG: These Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie samtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.

1. Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
2. Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz-Trenntransformator zu verwenden.
3. Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Gerästromlos zu schalten.
4. Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten.
5. Die Mindestabstände zwischen netzpannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6 mm und sind unbedingt einzuhalten.
6. Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note))durfen nur durch Originalteile ersetzt werden.
7. Eigenmächtige Schaltungsänderungen)durfen nicht vorgenommen werden.
8. Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzahalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
9. Die Vorschriften im Umgang mit MOS-Bauteilen sind zu beachten.

NOTE:

Hinweise zur Entsorgung/Wiederverwendung gemäß WEEE

Das auf unserem Produkt und im Handbuch abgedruckte Milltonnensymbol weist daraufin, dass these Product nicht gemeinsam mit dem Haushaltsmull entsorgt werden darf. Für die korrekte Entsorgung der Elektron- und Elektronik-Altgerate (WEEE) am Ende ihrer Nutzungsdauer ist in unserer Kategorie der Hersteller verantwortlich. Aufgrund underschiedlicher Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren orltlichen Handler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegenannahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Handler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk in Straubing bzwckgeschickt werden.

Bitte kontaktieren Sie vor dem Anschluss an die Spanningsversorgung Ihr Energieversorgungsunternehmen bezüglich Oberwellen.

1 Beschreibung

1.1 Willkommen

Vielen Dank, dass Sie sich für eine Endstufe der Dynacord SL Serie entschieden haben.itte lessen Sie diese Bedienungsanleitung aufmerksam durch,damit Sie ihren neuen Dynacord Versteller optimal nutzen konnen.

1.2 Auspacken und Inspektion

Öffnen Sie die Verpackung und entnahmen Sie die Endstufe. Überprüfen Sie die Endstufe auf äußere Beschädigungen, die während des Transports zu Ihnen aufgetreten sein konnen. jeder Endstufe wird vor Verlassen des Werks eingehend untersucht und getestet und sollte in einwandfreiem Zustand bei Ihnen ankommen. Falls die Endstufe Beschädigungen aufweist, benachrichtigen Sieitte unverzüglich das Transportunternehmen. Ein Transportschaden kann nur von Ihnen, dem Empfänger, reklamiert werden. Bewahren Sie den Karton und das Verpackungsmaterial zwecks Beschichtigung durch das Transportunternehmen auf.

Die Aufbewährung des Kartonsamt Verpackungsmaterial wird auch dann angeraten, wenn die Endstufe keine Beschädigung aufweist.

ACHTUNG:

Versenden Sie die Endstufe nie ohne das original Verpackungsmaterial.

Wenn Sie die Endstufe verschicken, verwenden Sie stets den Originalkarton und das original Verpackungsmaterial. Für bestmöglichen Schutz vor Transportschäden verpacken Sie die Endstufe wie sie ursprünglich im Werk verpackt wurde.

1.3 Lieferumfang und Garantie

1 Endstufe
1 Handbuch (dieses Dokument)
1Netzkabel
4 StandfuBe
1 Garantiekarte

Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf.

1.4 Eigenschaften & Beschreibung

Die Endstufen der SL-Serie von Dynacord bieten eine hohe, stabile Ausgangsleistung bei hohem Wirkungsgrad auf hohem Performance-Niveau. Sie eignen sich somit ideal als Antrieb für eine Vielzahl von Mobil- und Clubsystemen. Die Endstufen der SL-Serie sind gegen Überhitzung, Überlast, Kurzschluss sowie Hochfrequenz und Gleichspannung am Ausgang geschützt. Eine Beschädigung der Endtransistoren durch Rückeinspeisung elektrischer Energie wird durch die Back-EMF Schutzschaltung verhindert. Beim Einsatzten werden die Leistungsausgänge über Relais verzögert zugeschaltet. Zusätzlich verhindert eine Einschlattrombegrenzung das Ansprechen von Netzsicherungen.

1.5 Verantwortung des Betreibers

Beschädigung von Laufsprechern

Die SL-Endstufe verfügt über eine sehr hohe Ausgangsleistung und kann sowohl für Menschen als auch für angeschlossene Laufsprecher eine Gefahr darstellen. Laufsprecher konnen durch zu hohe Leistung beschädigt oder zerstört werden, vor allem durch die extrem hohe Leistung der SL-Endstufe im Brückenbetrieb. Informieren Sie sich immer über die Dauer- und Spitzenbelastbarkeit der anzuschließlich Laufsprecher. Selfbst wenn mittels der Eingangsgespel-Regler an der Frontseite der Endstufe die Verständung reduziert wird, ist es bei ausreichend hohem Eingangssignal noch immer möglich, die volle Ausgangsleistung zu erreichen.

Gefahren am Lautsprecherausgang

Die SL-Endstufe ist in der Lage, gefährlich hohe Spannungen am Ausgang zuprodukieren. Zur Vermeidung eines Stromschlags berühren Sie keinesfalls blanke Lautsprecherleitungen während des Betriebs der Endstufe.

WARNING:

An den mit gekennzeichneten Anschlüssen konnen hohe Spannungen anliegen.

2 Installation

2.1 Bedienelemente, Anzeigen und Anschlüsse

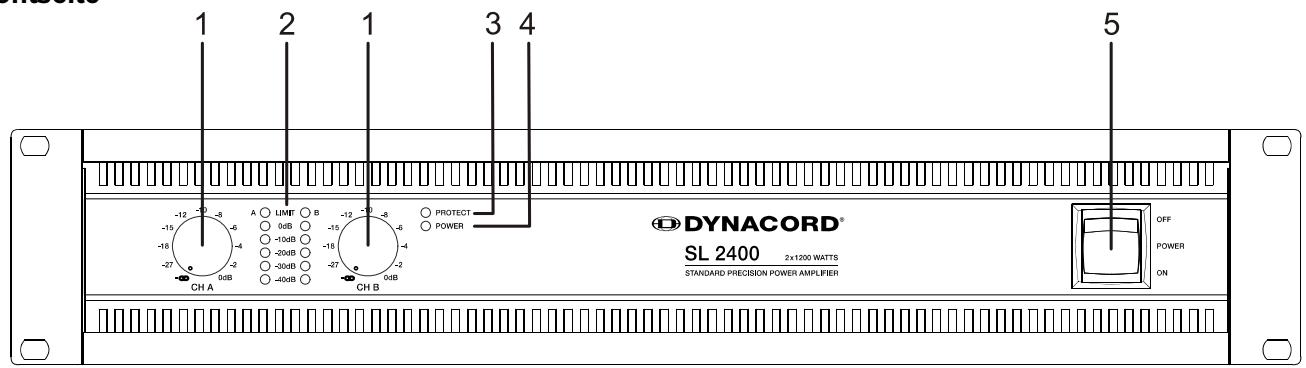

Frontseite

1 Eingangsgepel-Regler (CH A, CH B) für Kanal A bzw. B
2 Pegelanzeige fur Kanal A bzw. B
3 Anzeige Schutzschaltung (PROTECT)
4 Anzeige Betrieb (POWER)
5 Netzschalter

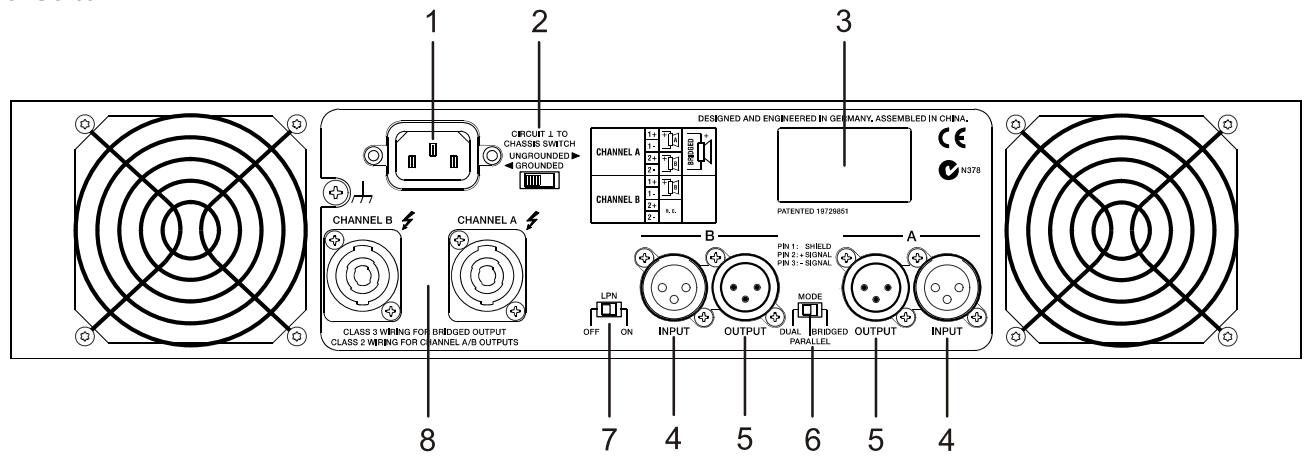

Rückseite

1 Netzeingang
2 Schalter Groundlift (CIRCUIT TO CHASSIS SWITCH)
3 Typenschild
4 Audioeingangsbuchsen (INPUT A, INPUT B)
5 Audioausgangsbuchsen (OUTPUT A, OUTPUT B)
6 Schalter Betriebsart (MODE)
7 Schalter LPN-Filter (LPN)
8 Endstufenausgangsbuchsen SpeakonTM (CHANNEL A, CHANNEL B)

2.2 Betriebsspannung

Die Spanningsversorgung der Endstufe erfolgt ausschließlich über das mitgelieferte IEC-Netzkabel über den Netzeingang an der Rückseite. Trennen Sie die Endstufe während der Installation immer von der Netzversorgung. Schlieben Sie die Endstufe nur an eine geeignete Netzversorgung an, die den auf dem Typenschild angegebenen Anforderungen entspricht.

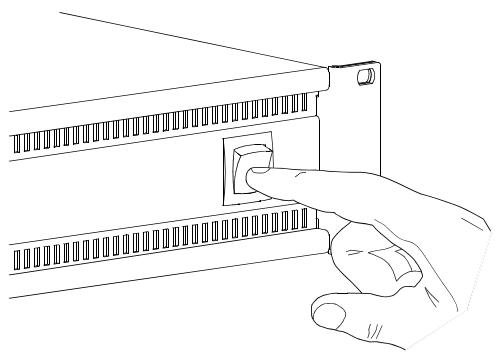

2.3 Netzschalter

Der Netzschalter POWER an der Frontseite trennt in Schalterstellung OFF die Endstufe von der Netzversorgung. In Schalterstellung ON wird das Hochfahren der Endstufe gestartet.

Eine Softstart-Schaltung vermeidet bzw. Einschlattstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einsatzen der Endstufe anspricht. Die Laufsprecher werden über die Ausgangsrelais um ca. 2 Sekunden verzögert zugeschaltet. Hierdurch werden etwaige Einschlattgeräutsche effektiv unterrückt, die ansonsten in den Laufsprechemn hörbar waren. Während dieser Verzögerung leuchtet die PROTECT-LED und die Lüfter laufen mit maximaler Geschwindigkeit. Dies ist normal und zeigt, dass alle Schutzschaltungen einwandfrei Funktionieren.

2.4 Einbau

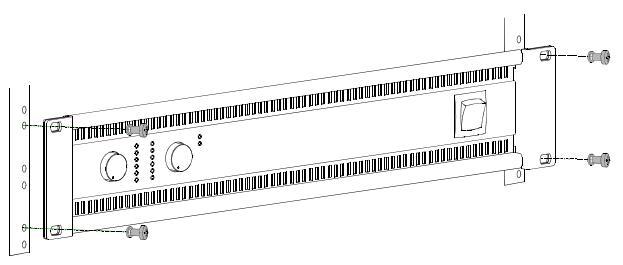

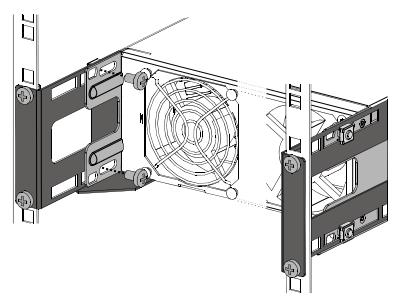

Befestigung der Endstufe

Die SL-Endstufe wurde für den Einbau in ein konventionelles 19-Zoll Rack entwickelt. Befestigen Sie die Endstufe an der Vorderseite mit 4 Schrauben und Unterlegscheiben wie in folgender Abbildung dargestellt. Wir das Rack, in dem die Endstufe eingebaut ist, transportiert, muss die Rückseite der Endstufe im Rack befestigt werden. Bei fehlender Befestigung kann sowohl die Endstufe als auch das Rack beschädigt werden. Befestigen Sie die Endstufe wie in nebenstehender Abbildung gezeigt. Geeignete Rackwinkel sind als Zubehör erhältlich.

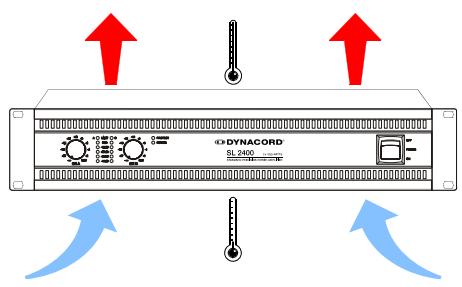

2.5 Kuhlung

Bei allen luftergekühlen Endstufen von Dynacord strömt die Luft von der Frontseite zur Rückseite, da kühle Frischluft erheraußerhalb des Racks zur Verfügung liegt als innerhalb. Die Endstufe bleibt kühler und die entstehende Abwärme kann gezielter abgeführt werden. Generell ist die Endstufe so aufzustellen oder zu montieren, dass die Luftzuführ an der Frontseite und die Entlüfung an der Geräterückseite nicht behind wird. Für den Einbau in Gehäuse und Racks ist zu beachten, dass eine ausreichende Belüfung der Endstufe möglich ist. Zwischen der Endstufen-Rückseite und der Schrank/Rack-Innenseite ist ein freier Luftkanal von mindestens 60mm× 330mm bis zur oberen Rack- oder Schrankentlüfung vorzusehen. Oberhalb des Schrankes soll ein freier Raum von mindestens 100

mm für die Entlüftung vorgesehen werden. Da während des Betriebs der Endstufe die Temperatur im Gehäuse- oder Schrank bis zu 40^ ansteigen kann, muss die maximal zulässige Umgebungstemperatur der übrigen im Gestellschrank befindlichen Geräte beachtet werden.

ACHTUNG:

Die Lüftungsöffnungen der Endstufe dürfen nicht blockiert/verschlossen werden. Bei fehlenden Kühlung kann sich die Endstufe automatisch abschalten. Halten Sie alle Lüftungsöffnungen frei von Staubablagerungen, die den Luftstrom behindern ***

Betreiben Sie die Endstufe nicht in der Höhe von Wärmequellen wie Heizlüftern, Öfen oder anderen Geräten, die Hitze abstrahlen.

Die maximale Umgebungstemperatur von +40^ soll für störungsfreien Betrieb nicht über-schritten werden.

2.6 Groundlift

CIRCUIT⊥TO CHASSIS SWITCH UNGROUNDED

Mit dem Groundlift-Schalter konnen Sie Brummschleifen verhindern. Wenn die Endstufe zusammen mit anderen Geräten in einem Rack betrieben wird, sollte der Schalter in Stellung GROUNDED stehen. Wirde die Endstufe mit Geräten mit entsprechlichem Erdungspotential betrieben, sollte der Schalter in Stellung UNGROUNDED stehen.

These patentierte Filterschaltung korrigiert den Frequenzgang und das Einschwingverhalten von Laatsprechen. Der darauf erzielte Effekt lassst sich mit keinem gewöhnlichen Equalizer oder „Bass-Booster" erreichen, da die Wirkungsweise des LPN wesentlich auf einer Optimierung der Anstiegszeit des Signals beruht. Mit diesen Schalter lassst sich der akustische Unterschied mit bzw. ohne LPN direkt vergleichen. Das Gesamtsignal wird deutlich druckvoller und voluminöser. Der Effekt ist besonder deutlich bei Fullrange Laatsprechen (z.B. 12/2, 15/2) aber auch bei Anwendungen mit Subwoofern. Für großere Anlagen, die aktiv-mehrweg betrieben werden (z.B. mit Dynacord DSP 260 controller) empfehl't sich die Schalterstellung OFF.

2.8 Betriebsart (MODE) und Verkabelung des Audio-Ausgangs

Der Schalter MODE an der Rückseite bestimmt die Betriebsart der Endstufe. Mögliche Schalterstellungen sind DUAL, PARALLEL und BRIDGED.

DUAL

In der Betriebsart DUAL arbeiten beiden Kanäle der Endstufe unabhängig voneinander. Diese Betriebsart wird bei allen 2-kanaligen Anwendungen wie Stereobetrieb verwendet. Über die Eingangspegel-Regler an der Frontseite der Endstufe lassst sich die Verständung der Kanäle getrennt justieren.

PARALLEL

In der Betriebsart PARALLEL sind die Eingänge der Kanäe A und B intern elektrisch verbunden. Das Eingangssignal des Kanals A wird beiden Endstufenkanänen zugeführrt. Die Verständigung der beiden Endstufenkanäle lässt sich weiterhin über die Eingangspegel-Regler getrennt einstellen. Die Betriebsart PARALLEL empfeht sich dann, wenn in größeren Anlagen mehrere Endstufenkanäle mit dem gleichen Signal angesteuert werden sollen.

ACHTUNG:

In der Betriebsart PARALLEL kann nur am Eingangskanal A ein Signal eingespeist werden.

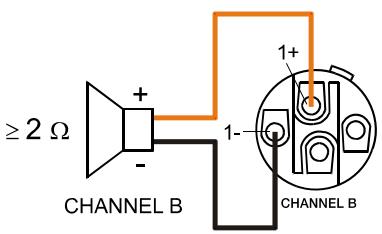

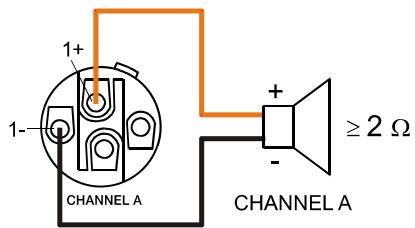

Typische Lautsprecherverkabelung

Die erstige Möglichkeit für den Anschluss von Laufsprechen in den Betriebsarten DUAL und PARALLEL ist die Verwendung beider Speakon-Buchsen, wobei in jeder der Buchsen der Laufsprecher jeweils an den Anschlüssen 1+ und 1- angeschlossen wird, siehe keinstehende Abbildung. Die korrekte Anschlussweise für diese Betriebsart ist zusätzlich auf der Endstufe selbst abgebildet.

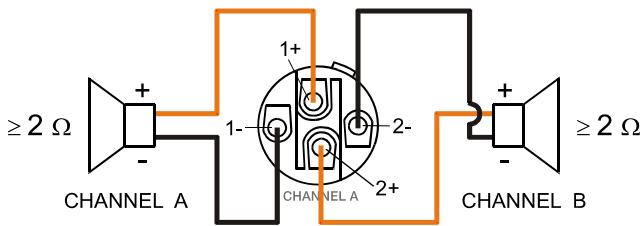

Bi-Amp Verkabelung

Die zweite Möglichkeit zum Anschluss von Lautsprachern in den Betriebsarten DUAL und PARALLEL an die Endstufe ist die alleinige Verwendung der Speakon-Buchse CHANNEL A. In dieser kann wie zuvor beschrieben der eine Lautspricher an den Anschlüssen 1+ und 1- angeschlossen werden. Der andere Lautspricher ist entsprechend folgender Abbildung an den Anschlüssen 2+ und 2- anzuschreiben. Die Anschlisse 2+ und 2- sind nur im Speakon CHANNEL A belegt. Dieses Vorgehen

ermöglich eine einfache Verkabelung von Laufsprechen, die im aktiv 2-Weg-Betrieb verwendet werden (Bi-Amp). Die korrekte Anschlussweise für diese Betriebsart ist zusätzlich auf der Endstufe selbst abgebildet.

Tabelle 2.1: Lautsprecheranschluss an Speakon A und B

Speakon CHANNEL B			Speakon CHANNEL A
1+	1-	Anschluss	1+	1-	2+	2-
B+	B-	Belegung	A+	A-	B+	B-

BRIDGED

In der Betriebsart BRIDGED werden die beiden Endstufenkanäle im Gegentakt betrieben, um eine Verdoppelung der Ausgangsspannung mit einer bis zu vierfach higheren Ausgangsleistung zu erreichen. Das Eingangssignal ist über den Eingang des Kanals A zuzufahren und die Verständigung wird über den Eingangspegel-Regler des Kanals A eingestellt.

ACHTUNG:

In der Betriebsart BRIDGED kann nur am Eingangskanal A ein Signal eingespeist werden. Die Verständigung wird am Eingangspegel-Regler des Kanals A eingestellt.

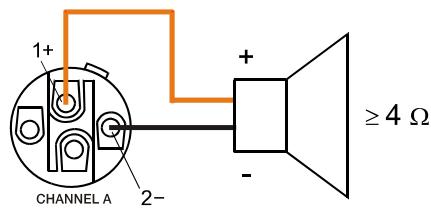

Zur Verwendung der Endstufe im Brückenbetrieb ist der Laufsprecher an der Speakon-Buchse CHANNEL A an den Anschlüssen 1+ und 2- zu betreiben, siehe folgende Abbildung. Die korrekte Anschlussweise für diese Betriebsart ist zusätzlich auf der Endstufe selbst abgebildet.

Tabelle 2.2: Lautsprecheranschluss an Speakon A

	Speakon CHANNEL A
Anschluss	1+	2-
Belegung	Bridged+	Bridged-

ACHTUNG:

Im Brückenbetrieb darf die angeschlossene Last 4 nicht unterschreiben. Es konnen sehr hohe Spannungen am Ausgang produziert werden. Die angeschlossenen Laufsprecher mussen für derart hohe Spannungen ausgelegt sein. Beachten Sie unbedingt die Leistungsangaben im Datenblatt des jeweiligen Laufsprechers und vergleichen Sie diese mit der entsprechenden Ausgangsleistung der Endstufe.

2.9 Verkabelung des Audio-Eingangs

Die XLR-Eingänge INPUT A und INPUT B sind elektronisch symmetrisch ausgelegt und nach IEC Norm 268 beschaltet.

Abbildung 2.1: Symmetrische Beschaltung des Eingangs

Falls möglich, sollte stets ein symmetrisches Audiosignal am Eingang der Endstufe verwendet werden. Falls das/die Anschlusskabel sehr kurz sind und keine Störsignale in der Umgebung der Endstufe zu erwarten sind, kann auch ein unsymmetrisches Signal angeschlossen werden. In thisem Fall ist es zwingend erforderlich eine Brücke im Eingangsstecker zwischen Schirm und dem invertierenden Eingang zu schalten, da ansonsten ein Pegelverlust von 6 dB auftreten kann. Vergleichen Sie dazuitte folgende Abbildung. Aus Gründen der Störfestigkeit gegenüber externen Störquellen wie z.B. Dimmer, Netzzuführungen, HF-Steuerleitungen usw. ist jeder eine symmetrische Verkabelung immer zu bevorzugen.

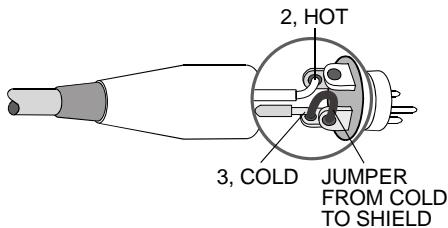

Abbildung 2.2: Unsymmetrische Beschaltung des Eingangs

Zusätzlich zu den Eingängen stehen für jeder Kanal jeweils eine parallel geschaltete XLR-Buchse (OUTPUT A bzw. OUTPUT B) zur Verflugung. Über diese kann das Audiosignal komfortabel zu anderen Geräten weitergebung werden (Daisy-Chain).

Abbbildung 2.3: Symmetrische Beschaltung des Ausgangs (Daisy-Chain)

3 Betrieb

3.1 Eingangspegel-Regler

In den Betriebsarten DUAL und PARALLEL regeln die Eingangspegel-Regler CH A und CH B an der Frontseite der Endstufe die Verständung des jeweiligen Kanals. Drehung nach rechts erhöht die Lautstärke, Drehung nach links verringert die Lautstärke. Im Brückenbetrieb (BRIDGED) regelt nur der Drehknopf von Kanal A (CH A) die Lautstärke, die Drehknopf-Einstellung von Kanal B (CH B) wird ignoriert.

3.2 Anzeigen

PROTECT

PROTECT

Wenn die PROTECT-LED gebaufeuchtet, hat eine der internen Schutzschaltungen der Endstufe angesprochen. Die Endstufen werden in thisem Fall über die Ausgangsrelais von der Last getrennt, und die Signalzufuhr unterbrochen um etwaige Schäden an den Laufsprechem oder der Endstufe selbst zu verhindern. Die Fehlerursache, beispelsweise eine kurzgeschlossene Laufsprecherleitung muss beseitigt werden. Bei Überhitzung muss eine Zeit gewartet werden, bis die Enstufe sich selbstig wieder in den normalen Betriebszustand schaltet.

-40dB...LIMIT

A O LIMIT O B

0dB
-10dB
-20dB
-30dB
-40dB

Die Pegelanzeige an der Frontseite der Endstufe erfolgt getrennt für die beiden Kanäle mit den jeweiligen LEDs -40dB, -30dB, -20dB, -10dB unter Vollaussteuerung und 0dB sobald die Aussteuerungsgrenze erreicht ist. Die 0 dB-Anzeige wird endstufenintern aus einem Vergleich von Ausgangsspannung zu Eingangsspannung gewonnen und zeigt damit prazise die Aussteuerungsgrenze an, noch bevor eine hörbare Begrenzung auftritt. Die LIMIT-LED leuchtet auf, sobald einer der eingebauten dynamischen Audio-Limiter anspricht und die Endstufe über der Aussteuerungsgrenze oder generell im Grenzbereich betriebenen wird. Kurzzeitiges Aufleuchten ist damit unproblematisch, da der interne Limiter Eingangspegel bis zu +21 dBu auf einen akustisch unkritischen Klirrfaktor von ca. 1% ausregeln kann. Leuchtet die LIMIT-LED jedoch dauerhaft, sollte die Lautstärke reduziert werden, um etwaige Überlastungsschäden der angeschlossenen Lausprecherboxen zu vermeiden.

POWER

POWER

Die POWER-LED leuchtet grün auf, wenn die Endstufe eingescheltet ist. Falls die POWER-LED zus eingeschalteten Gerät nicht leuchtet, ist das Gerät entweder nicht mit dem Stromnetz verbunden oder die Primärsicherung ist defekt.

3.3 Lüfter

Die Endstufe besitzt zwei Lüfter an der Rückseite. Die Lüfter besitzen ein dreistufiges Schaltkonzept mit leistungsoptimierten Stufen. Es erfolgt keine Dauerlüfung der Endstufe sondern eine temperaturabhängige Geschwindigkeitsregelung der einzelnen Lüfter. Hierdurch wird eine sehr geringe Gerauschentwicklung im Ruhebetrieb erreicht. Die Temperaturen der beiden Kanäle der Endstufe und des Netzteils werden getrennt erfasst und überwacht.

Specifications/Technische Daten

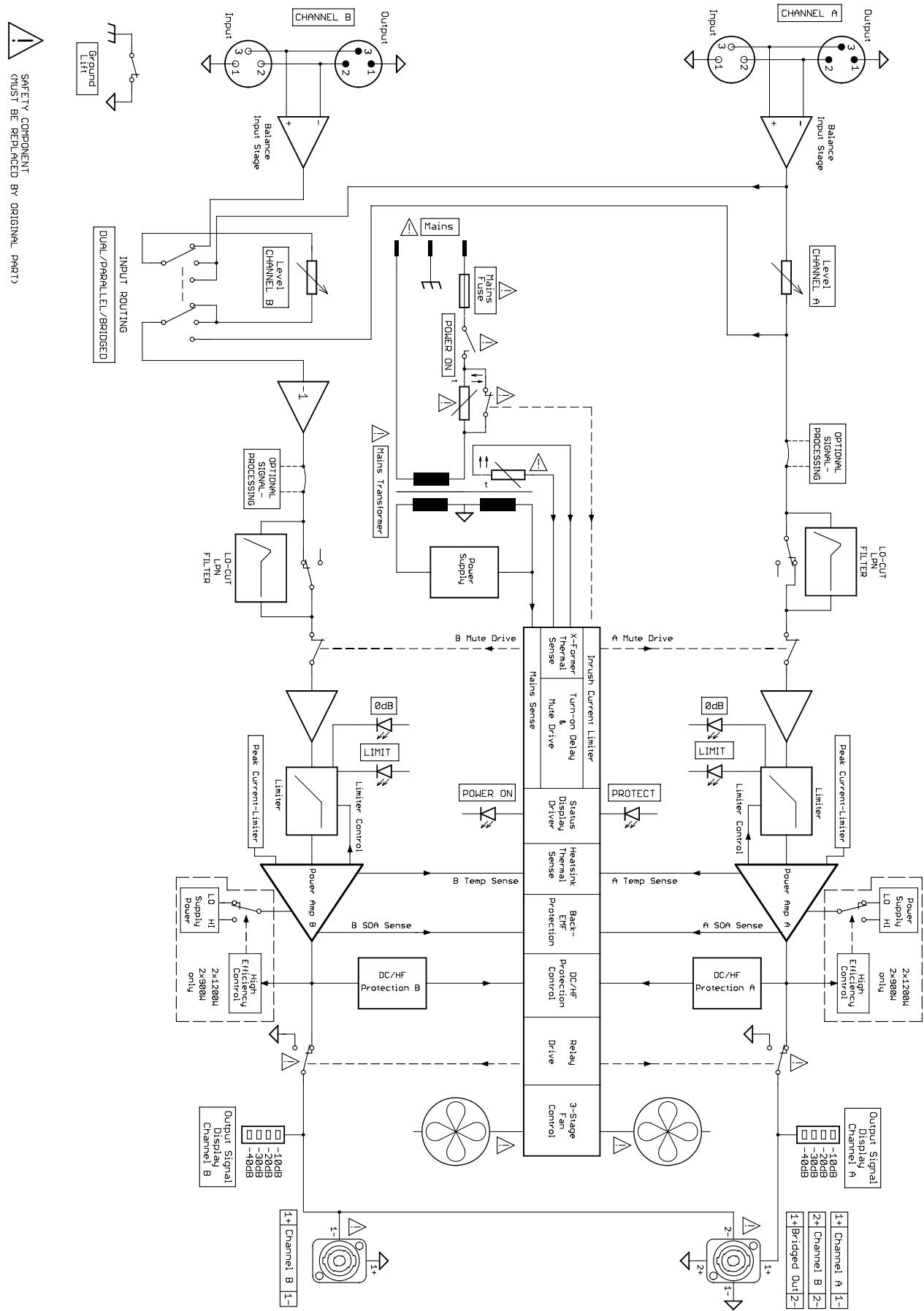

Block Diagram / Blockschaltbild

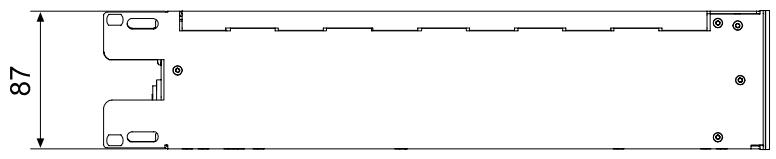

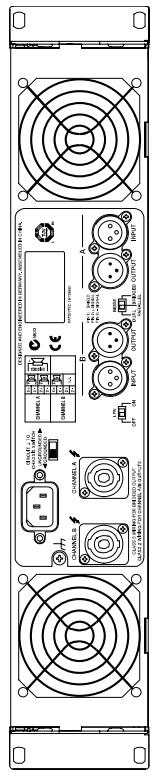

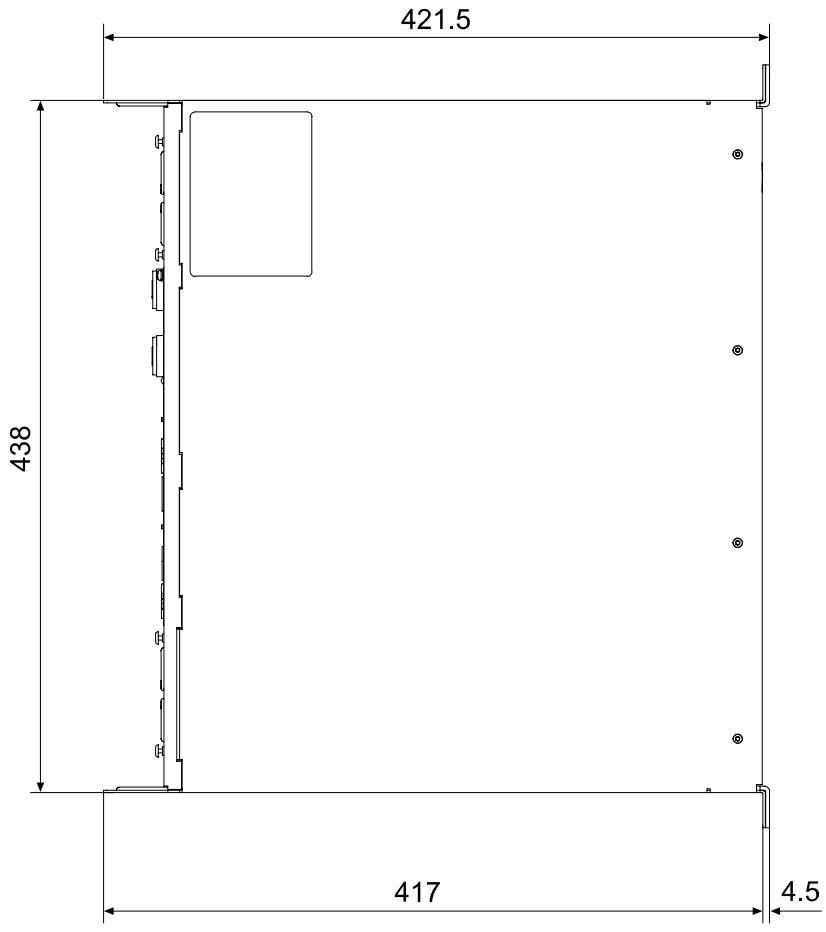

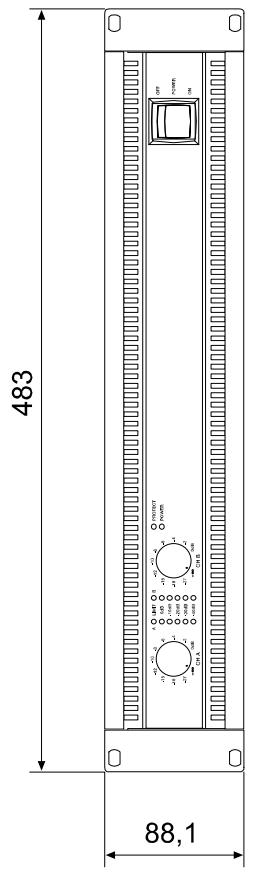

Dimensions / Abmessungen

Notes
