BEDIENUNGSANLEITUNG ARCHIPEL 17 CABASSE

Die Back Box Zusatzausstattung garantiert das ideale Funktionieren der Archipel-Lautsprecher. Das geschlossene Ladevolumen dieser Box aus wasserabweisendem MDF ist optimal an diese Modelle angepasst. Für ein optimales Resultat sollte die Installierung von einem Fachmann durchgefuhrt werden.

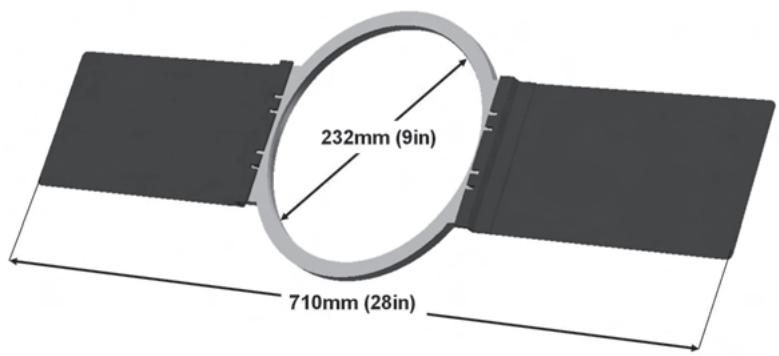

(3) OPTION KIT D'INSTALLATION - MOUNTING KIT OPTION - EINBAU KIT ZUZATZAUSstattUNG

Dieses Einbaukit erleichtert die Installierung der Archipel-Lautsprecher bei einem Neubau, besonderss bei Riegipsplatten oder ähnlichem. Für ein optima-les Resultat sollte die Installierung von einem Fachmann durchgeführt werden.

(4) INSTALLATION ET PLACEMENT - SET-UP AND POSITIONNING - AUFSTELLUNG UND EINBAU

4a

4b

4c

4d

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichlichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

Das Cabasse PHI SYSTEM ist eine Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS Reihe stammende SCS Technologie (Source à Coherence Spatiale) weiterführrt. Mit den PHI Lautsprechern in Verbindung mit einem Santorin 21 Subwoofer, können Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 5.1 (5 Kanal-Wiedergabe), 6.1, 7.2...)

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze in einem gemeinschaftigen Dreieck dient als Warnhinweis für unisolierte Stromspannung innerhalb des Gerätegehäuses, die

stark genug sein kann, um eine Stromschlaggefahr zu bilden.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.

Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.

Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.

Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.

Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genaustens befolgt werden.

Reinigung: Vor jeder Reinigung ist der Gerätestecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.

Rollwagen und Standfuße - Die Geräte sollen nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.

Warning für transportable Rollwagen

Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.a. stellen, wo es herabfallen und Verletzungen verursachen können.

Belüftung: Das Gerät so unterbringen, dass die Eigenbelülfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.a. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Es darf wegen der Gefahr des Luftmangels auch nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.

Stromversorgung: Das Gerätarf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstarke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen * dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutz werden. Wenn es längerere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss herausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.

Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!

Fremdkörper und -flüssigkeiten: Darauf achten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahren!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgeben, sind von qualifizierten Fachkräften auszuführen.

Instandhaltung: In folgenden Fällen muss der Gerätestecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschäftigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschrieben Bedienelemente)dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszufahren.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.

Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Anonsosten besteht Feuer- oder Stromschlaggefahr o.ä.

Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärmeeinwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verständern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.

Plastikbeutel: Bewahren Sieitte die zur Verpackung gehörenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!

AUSPACKEN ①

Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie die oberen Klappen darüber. Entnahmen Sie das Ausschneide- und Lackier-Zubehör, die obere Abdeckkappe und dann die Laufsprecher sowie die Frontrahmen. Bewahren Sie die Frontrahmen geschützt ausserhalb der Arbeitszone auf, um Beschädigungen zu vermeiden. Wir empfehlen Ohnen, die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung.

Inhalt des Versandkartons für die Modelle Archipel 17ICP und 17ICD:

2 Lautsprecher mit jeweils 2 Frontabdeckungen (rund + eckig)
1 Montage-Schablone

Inhalt des Versandkartons für das Model Archipel 17ICPS :
1 Laufsprecher mit 2 Frontabdeckungen (rund + eckig)
1 Montage-Schablone

AUFSTELLUNG UND PLAZIERUNG DER LAUTSPRECHER ④

Vor Ausschneiden des Loches prufen, ob und wo sich Balken, Leitungen und Rohre befinden. Die Lautsprecher nicht zusammen mit dünnen Rohrleitungen einbauen, da diese mitschwingen können. Diese Lautsprecher sind für eine ideale Nutzung in einer Einbauöffnung von ca. 15 Litern Volumen entwickelt. Das Gleichgewicht des Lautsprechers ist so eingestellt, dass ein optimal linearer Klang strahlenformig im Kreisroduziert wird (Einbau in einer große Fläche). Die Lautsprecher werden bündig (z.B. in die Decke) eingesetzt. Eine Plazierung in der Höhe des Wand / Deckenübergangs oder in einer Ecke ist zu vermeiden, da dies zu einer Verständung des Basses und zu einem Drohnen führen kann. Installieren Sie die Lautsprecher möglichst mehr als 0,5 m zur Decke entfernt.

Dammendewffnung

Füllen Sie die gesamte Öffnung locker mit Akustik-Dämmwolle. Matten aus Glasfaser und Mineralwolle, die zur Wärmeisolation eingesetzt werden, sind auch dazu geeignet. Ungeeignet sind PU-Schaum oder Styropor. Stellen Sie sich, daß sich in der Öffnung keine Reste befinden, die in die Lautsprecher fallen können. (Dies gilt besonderss für den Deckeneinbau).

Für ein optimales Resultat empfehlen wir Ihnen, eine der vorgeschlagenen Optionen anzuwenden, entweder den speziell entwickelten Cabasse Surround-Sprecher aus der Archipel-Reihet oder das Installations-Set mit Rahmen und Halterungskeilen.

WICHTIG: STEllen SIE SICHER, DASS DIE VON IHNEN EINGESETZTEN WERKSTOFFE DEN ÖRTLICHEN GEBÄUDE- UND BRANDSCHUTZVERORDNUNGEN ENTSPRECHEN.

Aufstellung

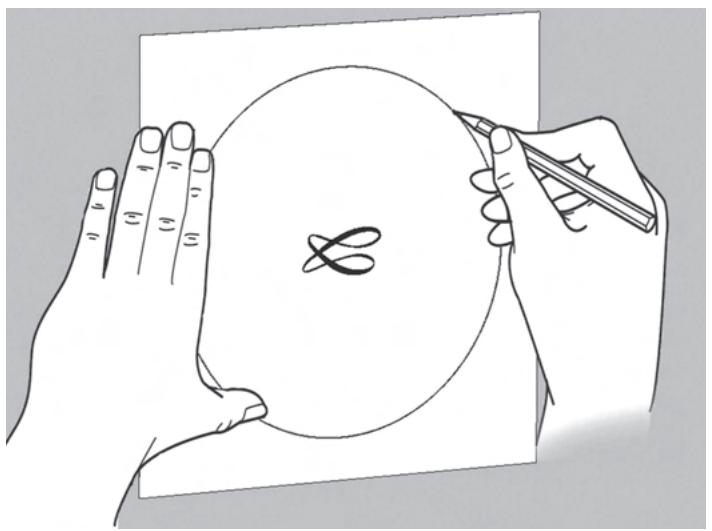

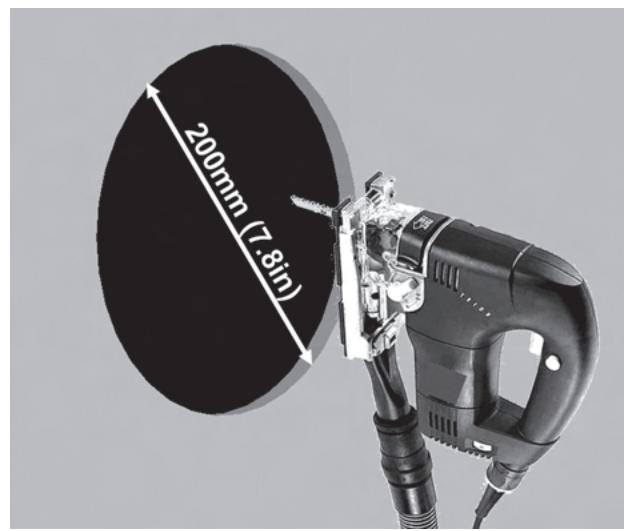

■ Positionieren Sie die Schablone wie vorgeschreiben auf der Oberfläche. Markieren Sie den äusseren Bereich der Schablone 4a und schneiden Sie die Öffnung sauber aus 4b.

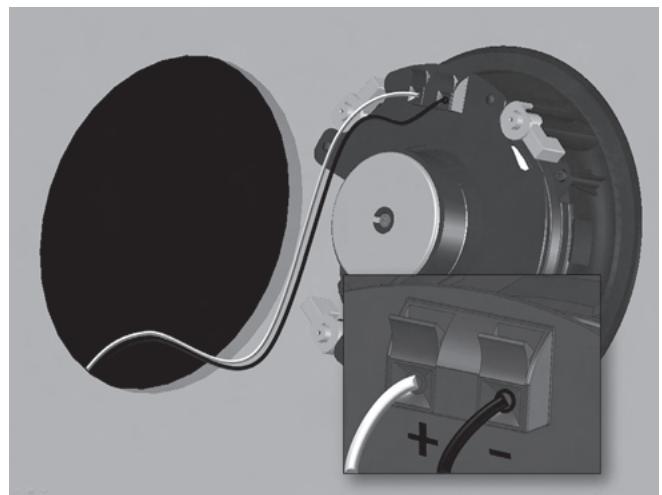

Schliessen Sie die Verbindungskabel an den Verständner an unter Berücksichtigung der Phase 4c . Bei der Version 17ICPS unbedingt die Angaben über rechts und links beachten, abhängig von der Plazierung der Laufsprecher in der Wand und der Hörposition.

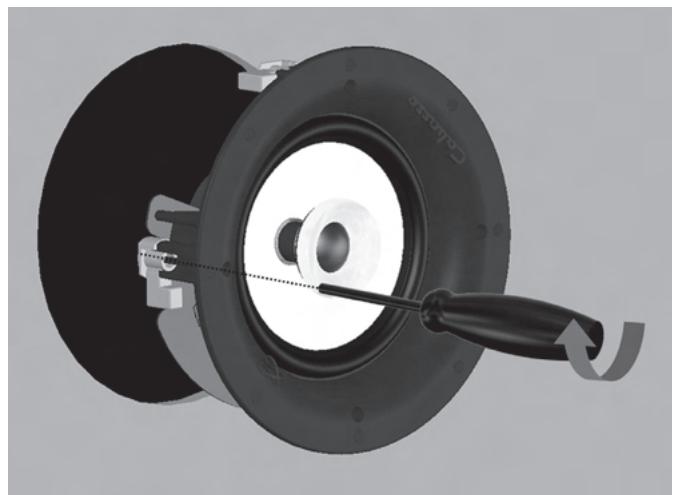

- Setzen Sie den Rahmen in die Decke oder die Wand ein und drehen Sie die 4 von der Rahmenfront aus sightbaren Schrauben ein 4d. Hierdurch werden die universellen Schnellbefestigungen hinter der Mauer in Position gebracht. Vergewissern Sie sich, dass diese richtig sitzen undziehen Sie die Schrauben fest. Eine leichte Biegung des Rahmens zum Ausgleich von Unebenheiten der Montageoberfläche ist erlaubt. Jedoch dürfen die Schrauben nicht zu fest angezogen werden.

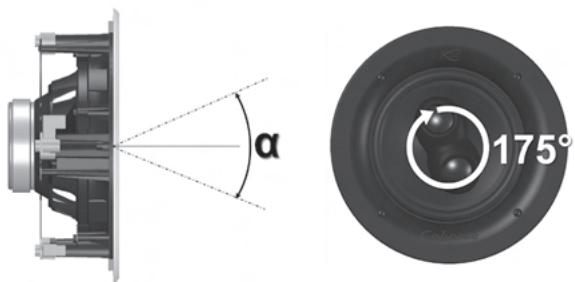

Archipel 17ICP et 17ICD: wenn notwendig, können Sie den Hochtöner in Richtung Hörzone orientieren durch leichten Druck auf den äusseren Bereich. Auf keinen Fall die halbkugelformige Kuppel berühren, die die Klangmembran these Lautspechers darstellt. Er ist in alle Richtungen drehbar mit einem maximalen Winkel α von 2 x 10° um die Achse für 17ICP und 2 x 15° für 17ICD.

Archipel 17ICPS: um den Stereoeffekt zu optimisieren, konnen Sie das Hochtönnerpaar um seine Achse drehen,
Halten Sie den gewünschten Frontrahmen vor den Archipel-Lautsprecher, er plaziert sich automatisch durch eine Magnethalterung.

Farbliche Abstimmung

Die Frontabdeckung besitzt eine weiße Oberfläche (halbmatt). Er ist lackierfällig und kann farblich an die Umgebung angepaßt werden.

ERSTERSCHRITT: ALLEGERATEAUSSER BETRIEBNEHMEN. UM DEN ANSCHLUSS DER BOXEN DURCHZUFUHREN, MUSS MAN ZWEI DINGE BERUCKSICHTIGEN: DEN KABELQUERSCHNITT UND DIE EINHALTUNG DER PHASEN DIE DURCH + UND - GEKENNZEICHNET WERDEN.

ANSCHLUSS

Querschnitt des Kabels

Um die Qualität von ihren Lautsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, muss man den elektrischen Widerstand der Anschlusskabelour zwischen Box und

Abstand Verträger/Box	Querschnitt
4,5 m	1,5 mm²
6 m	2 mm²
7,5 m	2,5 mm²
9 m	3 mm²
12 m	4 mm²

Verständärer so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts zu halten, geben wir Ihnen nachstehend eine Tabelle.

Phase

Die Laufsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen : entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Auf jeder Fall mussen die beiden Kanäle auf gleichen Art und Weise angeschlossen werden ; d.h. z.B. dass die rote Klemme des Verstärkers auf die + Klemme der Box kommt ; die schwarze Klemme des Verstärkers Goes in thisem Falle auf die - Klemme der Box.

KUNDENDIENST

Cabasse verfügbar über ein zugelassenes Handlernetz, dessen Kundendienst ihren voll und ganz zu Verfugung stehen. Wenn Sie die Adressen der Handler kennen wollen, rufen Sie uns an oder besuchen Sie unsere Webzeiten unter www.cabasse.com.

Wenn Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen und Sie sich nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihres Laufsprecherboxen gesichert. Zufriedene Kunden schreiben uns jeder Tag, und das ist für uns die einzeste Belohnung.

ARCHipel 17ICP SPEZIFIKATIONEN

Verwendung: Dach / Wand Einbau

Wege:2

Chassis:

1 x DOM24 drehbar Hochtöner - soft Kalotte

1 x 17T15 IC Mittel-Tieftöner - P2C Membrane

Trennfrequency: 3500Hz

Übergangsbereich: 48 Hz - 21500 Hz

Wirkungsgrad 1 W/1 m:87,5 dB

Nenn-Impedanz: 8 Ohms

Impedanz Minimum: 8,3 Ohms

Nennbelastbarkeit: 35 W

Spitzenbelastbarkeit: 280 W

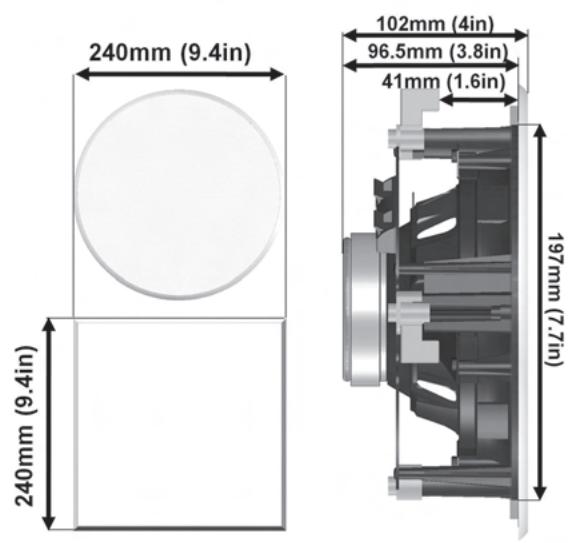

MaBe (H× B× T) .. 24× 24× 9,7cm

Gewicht: 1,3kg

Ausführung: Weiβ (lackierbar)

ARCHIPEL 17ICPS SPEZIFKATIONEN (Stereo System)

Verwendung: Dach / Wand Einbau

Wege: 2

Chassis:

2 x DOM24 Hochtöner - soft Kalotte

1 x 17T15 IC Mittel-Tieftöner - P2C Membrane

Trennfrequency: 3200Hz

Übergangsbereich: 40 Hz - 19000 Hz

Wirkungsgrad 1 W / 1 m: 84 dB

Nenn-Impedanz: 8 Ohms

Impedanz Minimum: 6,4 Ohms

Nennbelastbarkeit: 2 × 20 W

Spitzenbelastbarkeit: 2 × 160 W

MaBe (H× B× T) .. 24× 24× 9.7cm

Gewicht: 1.5kg

Ausführung: Weiβ (lackierbar)

ARCHipel 17ICD SPEZIFIKATIONEN

Verwendung: Dach / Wand Einbau

Wege:2

Chassis:

1 x DOM25 drehbar Hochtöner - Kaladex® Kalotte

1 x 17M20 IC Mittel-Tieftoner - Duocell Membrane

Trennfrequency: 2600Hz

Übergangsbereich: 58 Hz - 22000 Hz

Wirkungsgrad 1 W/1 m:87,5 dB

Nenn-Impedanz: 8 ohms

Impedanz Minimum: 7,2 ohms

Nennbelastbarkeit: 40 W

Spitzenbelastbarkeit: 320 W

MaBe (H× B× T) .. 24× 24× 10,2cm

Gewicht: 1.6kg - 3.5 lbs

Ausführung: Weiβ (lackierbar)

MARQUAGE DEE

Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europaïsche Union)

Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeutet, dass diesen Produkt nicht als unsortingen Siedlungsabfall zu beseitigen ist.

Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-Altgeräte eingerichtet sein. Versichernd, dass these Produkt auf geeignete Weise beseitigt ist, Sie werden themselves negative Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird themselves, die

Bodenschätzen zu bewahren. Für jeder zusätzliche Information bezüglich des Recyclings这点es Produkte konnen Sie mit ihrer Stadtverwaltung, ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.
