BEDIENUNGSANLEITUNG ALTURA MC CABASSE

BETRIEBSANLEITUNG FÜR LAUTSPRECHERBOXEN

Cabasse

www.cabasse.com

1

2

5
d

d1.5m/da5

Vielen Dank, dass Sie Lautsprecher von Cabasse erworben haben. Damit Sie deren Klangqualität in vollem Maße und über lange Zeit genießen konnen, empfehlen wir Ihnen, die vorliegende Anleitung vor Inbetriebnahme ihrer Lautsprecher sorgfältig zulesen.

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck dient als Warnhinweis

gegen nicht isolierte spannungsführende Teile innerhalb des Gerätegehäuses, bei denen die anliegende Spannung so hoch ist, dass eine Berührung der Teile lebensgefährlich sein kann.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Hinweis auf wichtige Bedienungs- und Instandhaltungs-vorgänge.

Hinweise: Alle Sicherheits- Bedien-Hinweise vor der Inbetriebnahme aufmerksam durch lessen.

Behalten Sie diese Hinweise im Hinterkopf: Auf sie wird in der gesamten Anleitung Bezug genommen..

Beachten Sie insbesondere die Warnungen: Alle Warnhinweise auf dem Produkt und in der Anleitung sind zu befolgen.

Beachten Sie die Hinweise: Befolgen Sie die Hinweise zur Inbetriebnahme und zur Bedienung sorgfältig.

Reinigung: Vor jeder Reinigung ist der Gerästecker zuziehen. Keine Flüssig-oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht an feuchten Orten wie beispisseweise einem feuchten Keller, in der Nähere einer Badewanne, eines Waschbeckens oder eines Swimming-pools benutzt werden.

Rollwagen und Standfuße - Die Geräte sollenn nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.

Warning für transportable Rollwagen

Aufstellung: Stellen Sie das Gerät nicht auf instabile Standüge, Stative, Tische, Regale oder ähnliche Einrichtungen, von denen es herabfallen und Verletzungen verursachen können.

Belüftung: Stellen Sie das Gerät so auf, das seine Luftungsöffnungen immer frei bleiben. Nicht auf ein Bett, ein Sofa, eine Decke o.a. stellen, weil diese einen ausreichenden Luftstrom verhindern konnten. Enge Bücherregale und ein geschlossener Schrank sind keine geeigneten Aufstellungsorte, da Dort eine ausreichende Luftzufuhr nicht gewährleistet ist.

Stromversorgung: Das Gerätarf nur an eine Steckdose angeschlossen werden, deren Spannung der auf dem Gerät aufgedruckten entspricht. Wenn Sie nicht sichere sind, welche Netzspannung ihre Haus-Stromversorgung aufweist, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen)dürfen nicht gequetscht,mit scharfen oder spitzen Gegenständen belastet oder eingeklemmt werden (z.B. von anderen, auf der Leitung stehenden Geräten).

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutz werden. Wenn das Gerät längerere Zeit nicht benutz wird, sollen den Netzanschluss-Stecker und Antennenanschluss aus den jeweiligen Dosen herausgezogen werden, um Blitzschäden oder Beschädigungen durch Überspannungen vorzubeugen.

Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- und Stromschlaggefahr!

Fremdkörper und -flüssigkeiten: Darauf achten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Bedienungsanleitung beschriebenen Vorgänge hinausgehen, sind ausschließlich von qualifizierten Fachkräften auszuführen.

Bei Problemen: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Netzanschluss.
Fremdkörper oder -Flüssigkeit im Gerät.
Das Gerät wurde mit Flüssigkeit bespritzt oder übergassen.
Das Gerät scheint unter normalen Betriebsbedingungen nicht einwandfrei zu Funktionieren. Betätigten Sie nur die in dieser Anleitung beschrieben Bedienelemente. Alle sonstigen Eingriffe können das Gerät beschädigden oder Sie selbst gefährden und sind deshalb von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse wurde beschädigt.
Das Verhalten des Gerätes hat sich erheblich geändert.

Ersatzteile: Wenn bei einer Reparatur Teile ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet, die die gleichen Eigenschaften aufweisen wie Originalteile. Anonsosten besteht die Gefahr weiterer Defekte einschließlich Feuer und Stromschlag.

Überprüfung: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärmeeinwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verständern oder sonstigen Objekten mit starker Wärmeentwicklung, fern gehalten werden.

Plastiktüten: Um eine Erstickungsgefahr zu vermeiden bewahren Sieitte die Verpackungweit entfernt von Kindern auf.

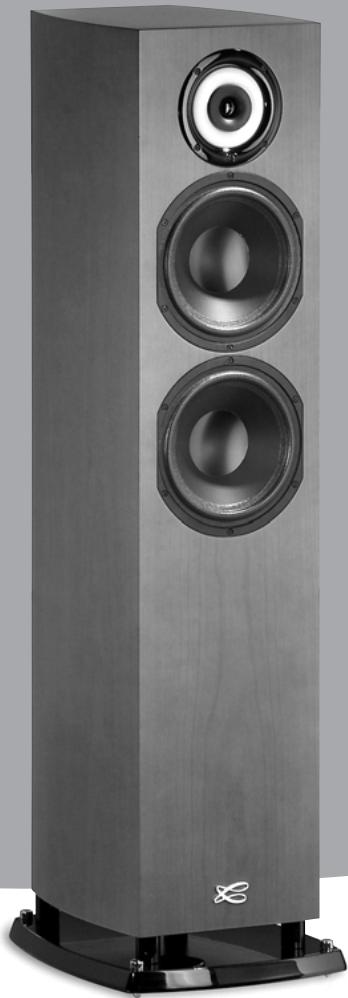

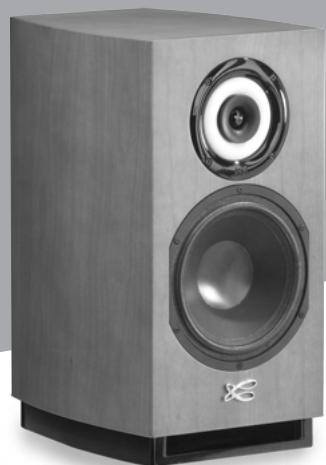

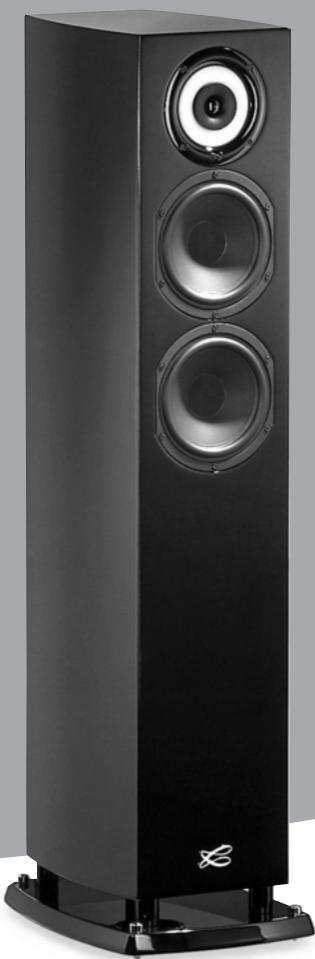

IROISE 3 . EGEA 3 . BORA

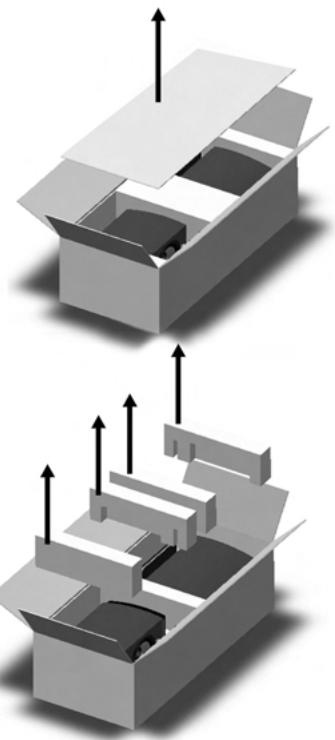

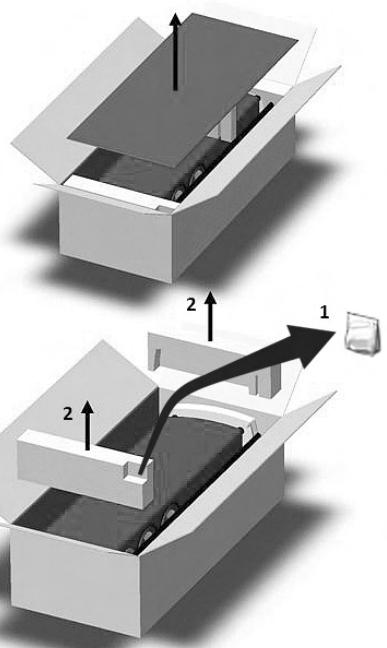

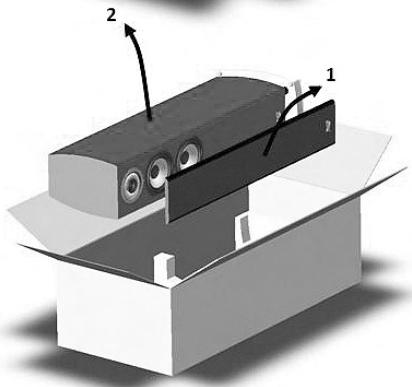

AUSPACKEN DER LAUTSPRECHERBOXEN①

Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen zurück. Nehmen Sie anschließend die Abdeckung aus dem Karton. Entfernen Sie nun den Zubehör-Beutel und die Schaumhalbschale sowie die Frontbespannung. Nun können Sie den Lautsprecher hersausnehmer. Wir empfehlen Ohnen, die Verpackung für eine spätere Verwendung aufzubewahren und sie flach zu lagern.

Aus Gewichts- bzw. Sicherheitsgrunden empfehlen wir das Auspacken des Lautsprechers nur zu zwei vorzunehmen.

AUFSTELLUNG DER LAUTSPRECHER

Aufstellung der Laufsprecher

Unsere Laufsprecher sind für den Betrieb im Stand entwickelt worden. Nur so ist eine optimale Ausbreitung der Schallwellen in allen Richtungen gewährleistet (2).

Die Egea 3 und Iroise 3 werden mit Spikes zur akustischen Entkapplung ausgeliefert (3). These müssen mit Hilfe des mitgelieferten M4-Inbusschlusses in die darauf vorgesehenen Gewinde im Sockel der Lautsprecherbox eingeschraubt werden. Hierfüritte vorher die Schutzkappen im Sockel abschrauben. Die Spikes ermöglich einen sicheren Stand und mindern außer dem Schwingungen und Resonanzen, die bei bestimmten Fussboden, speziell Holzboden, entstehen.

Unsere Laufsprecher werden mit einer abnehmbaren Bespannung ausgeliefert. Auch ein Betrieb ohne Bespannung ist möglich. Zum Abnehmer der Bespannung zieht man diese im oberen Bereich vorsichtig ab, um die magnetische Verbindung zur Laufsprecherbox zu losen. Der Frontrahmen lassst sich wieder anzubringen, indem man inh der Vorderseite der Laufsprecherbox nähert, bis die magnetische Verbindung wieder hergestellt ist. Dabei sollen den Sie vorsichtig vorgehen, um an den Furnierstellen auf der Front, unter denen die Magnete sitzen, keine Druckstellen entstehen zu halten (4).

Die kraftvollen Magnete unserer Laufsprecherchassis bewirken ein Magnetfeld, das über die Abmessungen des Gehäuses hinausreicht. Stellen Sie deshalb Geräte, die empfindlich auf Magnetfelder reagieren wie zum Beispiel Fernseher, PC-Monitoren, Disketten, Magnetbänder sowie Chipkarten mit Magnetstreifen, mit mindestens 50 Zentimetern Abstand zu den Laufsprechemn auf. Bei unseren Center-Laufsprechemn ist das nicht nötig, da diese magnetisch abgeschirmt sind.

Optimale Aufstellung der Lautsprecher im Hörraum

Noch wichtiger als der sichere Stand der Laufsprecher ist ihre Positionierung im Hörraum sowie die akustischen Eigenschaften des Raumes selbst. Hier geben wir Ihnen einige allgemeine Regel an die Hand, um die Positionen in Ihr Raum zu finden, an denen die Laufsprecher ihr volles Potential entfalten konnen.

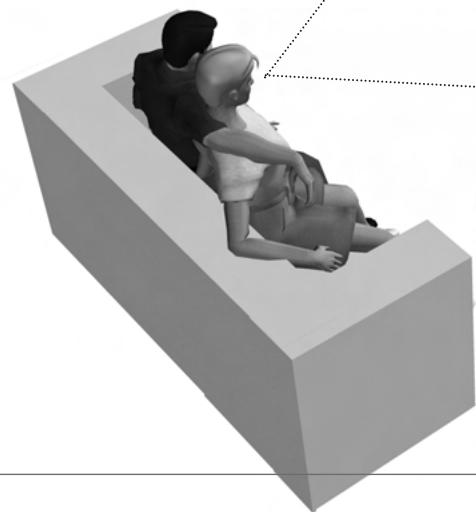

Optimale Aufstellung für ein 2.0-oder Stereo-System ⑤

■ Eine optimale Aufstellung zeigt die Zeichnung. «d», der Abstand zwischen den beiden Laufsprechern, sollte größter als 1,5 Meter sein. Vom Hörplatz sollenn beide Boxen gleich welt entfernt sein wie voneinander: Sie bilden dann mit dem Hörplatz ein gleichseitiges Dreieck.
Die Laufsprecher sollen den selbstverständlich zur Hörzone hin ausgerichtet werden.
Die Lautspricher sollenn vorzugsweise so platziert werden, dass sie in Richtung der größten Abmessung des Raumes abstrahlen.
Grundsätzlich sollte man es vermeiden, die Lautsprecher in Raumecken aufzustellen, da dies die Wiedergabe der Basse ungebührlich akzentuiert und Raumresonanzen verstärkt anregt. Wenn möglich stellen Sie die Lautsprecher mindestens 20 Zentimeter von allen Wänden entfernt auf.
Um bei Kompaktboxen eine ausgewogene Wiedergabe zu erzielen, ist es empfehlenswert, diese auf Lautsprecherständern mindestens 30 bis 40 Zentimeter über den Boden zu platzieren. Die Hochtöner sollens sich dann etwa in Ohrhöhe des sitzenden Hörers befinden.
Kein Mobiliar (Tisch, Sessel, usw.) oder ein anderes solides ObjektarfschwenzLautsprechern und Hörernbefinden.SelbstteilweisesAbdecken der Lautsprecher stört die Wiedergabe deutlich,denn dadurch werden die hohen und meist auch die mittleren Frenzen stark abgeschwächt.
Das Aufstellen der Lautspricher in Raumnischen ist ebenfalls nicht zu empfehlen, da auch dann die Wiedergabe-Eigenschaften insbesondere im Bassbereich verändert werden. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf achten, die Box nicht zu tief in der Nische aufzustellen, der sightbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden.

WEEE KENNZEICHNUNG Entsorgung von Elektro- und Elektronik-Altgeräten (Anwendbar in der Europäischen Union)

Dieses auf dem Produkt angebrachte Symbol, eine durchge- strichene Mülltonne auf Rädern, bedeutet, dass thesee Produkt nicht als Haushaltsmüll entsorgt werden darf. Es muss stattdessen einer Sammelstelle übergeben werden, die auf die Entsorgung von Elektro- und Elektronik-Altergäten eingerichtet ist. Indem Sie davon sorgen, dass these Product auf geeignete Weise entsorgt wird, halten Sie, die potentiellen

negativen Folgen für Umwelt und Gesundheit, die Folge einer unsachgemäßen Entsorgung waren, zu vermeiden. Die Wiederverwendung der im Gerät vorhandenen Materialien hilft, natürliche Ressourcen zu bewahren. Genauere

Informationen über die Entsorgung these Produkteshalten ihre Gemeindeverwaltung, Ihr zuständiges Müllverwertungsunternehmen oder das Geschäft, in dem Sie das Produkt gekauft haben, für Sie bereit.

ANSCHLUSS 51

Querschnitt des Kabels

Um die Qualität von ihren Laufsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, sollen den den elektrischen Widerstand der Anschlusskabel zwischen Box und Verständärser so gering wie möglich halten. Um Ohnen bei der Wahl des Kabelquerschnits zu halten, haben wir die folgende Tabelle für sie zusammengestellt:

Maximaler Abstand Verträker/Box	Mindestquerschnitt
4,5 m	1,5 mm²
6 m	2 mm²
7,5 m	2,5 mm²
9 m	3 mm²
12 m	4 mm²

Phase

Beim Anschluss der Laufsprecher an einen Verstärke sollen man auf die richtige Polung achten. Beide Laufsprecher mussen gleich gegolt an den Verstärke angeschlossen werden, da sonst die räumliche Wiedergabe stark leidet und die Basswiedergabe abgeschwacht wird. Es gibt bei Laufsprechem und Verstärken zwei gängige Arten, die Polkennzeichnung vorzunehmen: Entweder ist eine der beiden Klemmen rot und die andere schwarz oder - analog dazu - eine Klemme mit „+“ und eine Klemme mit „-“ gekennzeichnet. In aller Regel ist bei einem Laufsprecherkabel eine Ader mit einer Kennzeichnung versehen. Diese gehört dann an die rote oder die mit „+“ gekennzeichnete Klemme. Die andere Ader wird an die Schwarze oder die mit „-“ gekennzeichnete Klemme angeschlossen.

PFLEGE

Die Gehäuse der Altura MC-Serie werden entweder mit einem hochwertigen Echtholzfernier, das von vier Lackschichten geschützt wird, oder mit einer Fünfschrift-Hochglanzlackierung gefertigt. Diese hochwertigen Oberflächen benötigen keine spezielle Pflege und können mit einem feuchten Tuch gesäubert werden.

Wenn Sie unsere Ratschläge für Anschluss und Aufstellung beachten, werden ihre Laufsprecher Sie jederzeit mit perfektem Klang erfreiuen.

TECHNISCHE DATEN

	BORAFront	EGEA3Front	IROISE3Front
Bauart	Kompaktbox	Standbox	Standbox
Wege	3	3	3
Chassis	BC131x21MD20LB	BC132x17MD18LR2	BC13 -2 x 21MD20LB
Wirkungsgrad1W/1m(dB)	90	90	92
Trennfrequenzen (Hz)	800-4400	1120-4400	800-3600
Übertragungsbereich(Hz)	52-24000	55-24000	50-24000
Nenn-Impedanz(ohms)	8	8	8
Impedanz-Minimum(ohms)	4,1	3,8	3,5
Nenn-belastung(Watts)	120	110	150
Spitzenbelastung(Watts)	840	770	1000
GehäuseAussführungen	KirschbaumSantosHochglanz schwarz	KirschbaumSantosHochglanz schwarz	KirschbaumSantosHochglanz schwarz
Abmessungen\( H \times B \times T \)(cm)	50 x 27 x 33	111 x 29 x 41	116 x 32 x 42
Gewicht(kg)	15	30	35
