BEDIENUNGSANLEITUNG ALTURA MC IROISE 3 CABASSE
BETRIEBSANLEITUNG FÜR LAUTSPRECHERBOXEN
1
2
5
Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegengebrachte Vertrauen. Damit Sie den unvergleichliche Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.
SICHERHEITSHINWEISE
Bedeutung der Symbole :
Der Blitz mit Pfeilspitze in einem gemeinschaftigen Dreieck dient als Warnhinweis für unisolierte Stromspannung
innerhalb des Gerätegehäuses, die stark genug sein kann, um eine Stromschlaggefahr zu bilden.
Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.
Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.
Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.
Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.
Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgt werden.
Reinigung: Vor jeder Reinigung ist der Gerätestecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.
Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.
Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.
Rollwagen und Standfuße - Die Geräte sollenn nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.
Warning für transportable Rollwagen
Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.ä. stellen, wo es herabfallen und Verletzungen verursachen können.
Belüftung: Das Gerät so unterbringen, dass die Eigenbelüfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.ä. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Es darf wegen der Gefahr des Luftmangels auch nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.
Stromversorgung: Das Gerätarf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren
Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.
Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen * dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.
Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutz werden. Wenn es längerere Zeit unbenutz bleibt, sollenn Stecker und Antennenanschluss Herausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.
Elektrische Überlastung: Verlägerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!
Fremdkörper und -flüssigkeiten: Darauf achten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!
Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszuführen.
Instandhaltung: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:
■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschrieben Bedienelemente)dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.
Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt worden, stellen Sieitte sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.
Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.
Wärmeeinwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verständern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.
EGEA 3 . IROISE 3
Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegengebrachte Vertrauen. Damit Sie den unvergleichliche Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

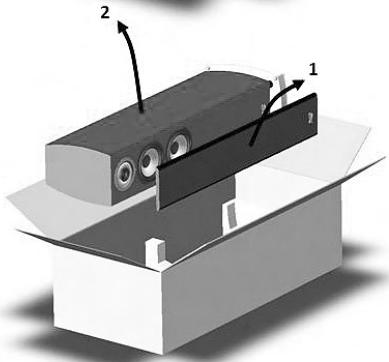

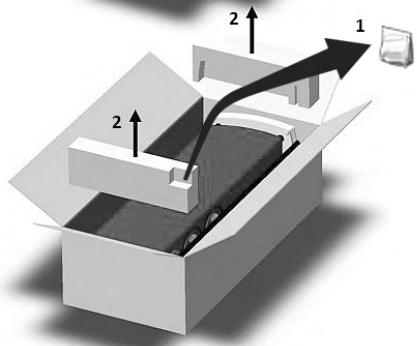

AUSPACKEN DER LAUTSPRECHERBOXEN①
Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen darüber, behmen Sie die Abdeckung aus dem Karton. Nehmen Sie dann die Zubehörtüte und die Schaumhalbschale Heraus, dann die Frontbespannung und den Laut-sprecher. Wir empfehlen Ihnen, die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Ver
A Wendung. Aus Gewichts bzw. Sicherheitsgründen empfehlen wir das Auspacken des Lautsprechers nur zu zweit vorzunehmen.
AUFSTELLUNG DER LAUTSPRECHER
Aufstellung der Laufsprecher
Unsere Laufsprecher sind für den vertikalen Betrieb entwickelt worden um die optimale Ausbreitung der Schallwellen, in allen Richtungen, zu gewährleisten.

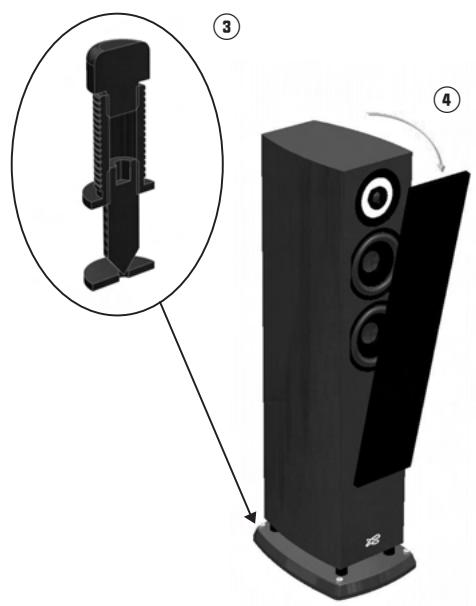

Die Egea 3 und Iroise werden mit Spikes zur Entkopplung ausgeliefert, diese müssen in die damit vorgesehenen Stellen auf dem Sockel der Lautsprecherbox mit dem mitgelieferten M4 Inbusschluss geschraubt werden. Hierfürittevorher die vorhandenen Schutzkappen abschrauben. These Spikes ermöglichen gleichzeitig einen betteren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussböden, speziell Holzböden, entstehen.
Unsere Lautspricher werden mit einer abnehmbaren Bespannung ausgeliefert. Man kann sie auch ohne diese Frontverkleidung benutzten, indem man sie einfach vorsichtig im oberen Bereich horizontal abzieht, um die magnetische Verbindung mit der Lautspricherbox zu losen. Um den Frontrahmen wieder anzubRINGen, nähern Sieihn der Vorderseite der Lautspricherbox bis die magnetische Verbindung hergestellt ist. Diese Operationen müssen sehr vorsichtig durchgefuhrt werden, um ein vorzeitiges Abnutzen des Furniers zu vermeiden, das die Magneten im Frontbereich der Lautspricherbox verdeckt 4.
Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50 cmweit von Geräten aufstellen, Magnetstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centers-speaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind.
Optimale Aufstellung der Laufsprecher in Hörraum
Ausser der Aufstellung der Laufsprecherboxen muss man noch deren Positionierung im Hörerraum beachten. Die akustischen Eigenschaften des Hörraums sind ausschlaggebend für die gute Übertragung des Klangs.

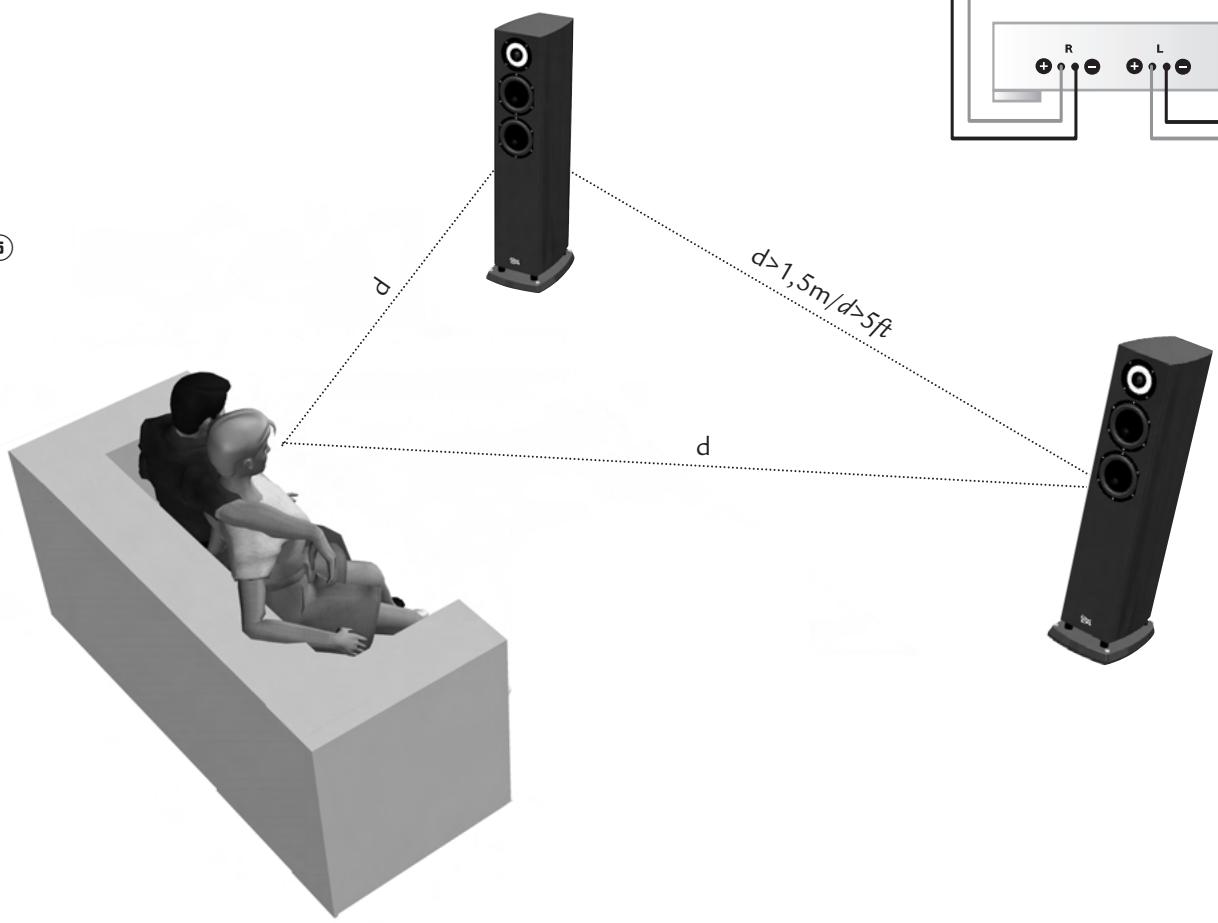

Die ideale Ausstellung für ein klassisches Stereo 2.0 abhören
■ Für eine ideale Aufstellungnehmen Sie das Schema als Beispiel. Wenn man den Abstand der beiden Laufsprecher mit «d»annimmt, sollte die Entfernung zwischen den Laufsprechern mehr als 1,5 m sein. Der Abstand der Hörer von den Laufsprechern sollen gleich sein und ein gleichwinkeliges Dreieck bilden.
Die Laufsprecher mussen zu der Hörzone hin abstrahlen.
Die Lautsprecher sollenn vorzugsweise so platziert werden, dass sie in Richtung der größten Länge des Raumes abstrahlen.
Grundsätzlich sollte man es vermeiden, die Lautspricher in den Ecken des Raumes zu stellen, da dies die Wiedergabe der Basse verstärkt und gleichzeitig sollen den Lautspricher mindestens 20cm von den Wänden entfernt stehen.
Um eine ausgewogene Wiedergabe bei Kompaktboxen zur erhalten, ist es empfehlenswert, diese 30-40 cm über den Boden, auf Laatsprecherständern zuplatzieren. Die Hochtöner befinden sich dann in Ohrhöhe befinden, wenn man sitzt.
Kein Mobiliar (Tisch, Sessel, usw.)arf die direkte Abstrahlung von den Laatsprechern zum Hörer beeinträchtigen. Das teilweise Abdecken der Laatsprecher ruft eine Abschwächung der hohen Frenzen hervor und in den meisten Fällen auch der mittleren Frenzen.Dies bringt die Klangwiedergabe vollständig aus dem Gleichgewicht.
Das Aufstellen der Lautspricher in Raumnischen sollen eben-falls möglichst vermieden werden, da auch hier die Tonwiedergabe, besonders im Tieffrequenzen Bereich, verändert wird. Falls eine Aufstellung nicht anders möglich ist, sollte man darauf aufchten die Box nicht zu tief in die Nische aufzustellen, der sightbare Teil der Frontbespannung sollte sich außerhalb der Nische befinden.
WEEE KENNZEICHNUNG Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europäische Union)
Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeutet, dass这点 Product nicht als unsortingen Siedlungsabfall zu beseitigen ist.
Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-Altgeräte eingerichtet sein. Versichernd, dass diesen Produkt auf geeignete Weise beseitigt ist,
Sie werden themselves, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird themselves, die Bodenschätzen zu bewahren.
Für jeder zusätzliche Information bezüglich des Recyclings dieser Produktes konnen Sie mit ihrer Stadtverwaltung, ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.

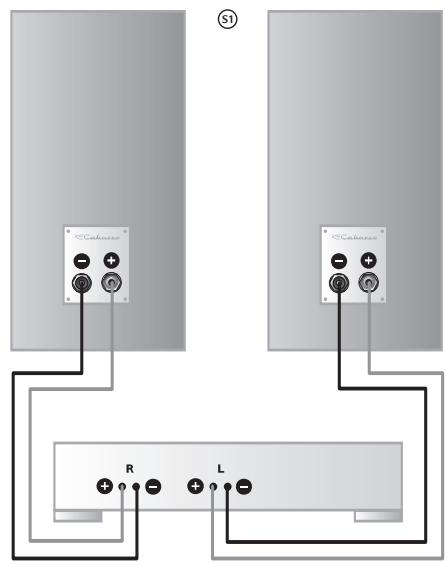

ANSCHLUSS 51
Querschnitt des Kabels
Um die Qualität von ihren Laatsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, muss man den elektrischen Widerstand der Anschlusskabel zwischen Box und Verständner so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnits zu halten, geben wir Ihnen nachstehend eine Tabelle.
| Maximaler Abstand Verständlicher/Box | Mindestquerschnitt |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
Phase
Die Laufsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen : entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Auf jeder Fall mussen die beiden Kanäle auf gleichen Art und Weise angeschlossen werden ; d.h. z.B. dass die rote Klemme des Verstärkers auf die + Klemme der Box kommt ; die schwarze Klemme des Verstärkers Goes in dieser Falle auf die - Klemme der Box.
PFLEGE
Gehäuse der Serien Altura MC werden entweder mit einem hochwertigen Echtholzfernier mit 4 Lackschachten oder mit 5 Schichten Hochglanzlackierung gefertigt. Dank dieser technisch hochwertigen Ausführung benötigen sie keine spezielle Pflege und konnen mit einem feuchten Tuch abgewischt werden.
Wenn Sie, unsere Ratschläge über den Anschluss und die Aufstellung befolgen, werden ihre Laufsprecher jederzeit zufriedenstellend faktionieren und Sie erfreiuen. Täglich erhalten wir Briefe von Kunden, die glücklich und zufrieden über die gleichbleibende Qualität ihrer Laufsprecher sind. Diese Briefe sind unsere größte Belohnung für unsere Arbeit.
TECHNISCHE DATEN
| EGEA 3 Front | IROISE 3 Front | |
| Verwendung | Standbox | Standbox |
| Wage | 3 | 3 |
| Chassis | BC13 2 x 17MD18LR2 | BC13 2 x 21MD20LB |
| Wirkungsgrad 1W/1m (dB) | 90 | 92 |
| Überganzbereich (Hz) | 1 120-4 400 | 800-3 600 |
| Übertragungsbereich (Hz) | 55-24 000 | 50-24 000 |
| Nenn Impedanz (ohms) | 8 | 8 |
| Impedanz Minimum (ohms) | 3,8 | 3,5 |
| Nenn- belastung (Watts) | 110 | 150 |
| Spitzenbelastung (Watts) | 770 | 1 000 |
| Gehäuse Aussführungen | Kirschbaum Santos Hochglanz schwarz | Kirschbaum Santos Hochglanz schwarz |
| Abmessungen HxB×T (cm) | 111 x 29 x 41 | 116 x 32 x 42 |
| Gewicht (kg) | 30 | 35 |
