BEDIENUNGSANLEITUNG SANTORIN 25 CABASSE
AKTIVE SUBWOOFER GEBRAUCHSANWEISUNG
Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.
SICHERHEITSHINWEISE
Bedeutung der Symbole :
Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck dient als Warnhinweis für unisolierte Stromspannung innerhalb des Gerätegehäuses,
die stark genug sein kann, um eine Stromschlaggefahr zu bil-den.
Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.
Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.
Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.
Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.
Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgt werden.
Reinigung: Vor jeder Reinigung ist der Gerästecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.
Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.
Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.
Rollwagen und Standfuße - Die Geräte sollen nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.
Warning für transportable Rollwagen
Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.a. stellen, wo es herabfallen und Verletzungen verursachen können.
Belüftung: Das Gerat so unterbringen, dass die Eigenbelülfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.a. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Esarfalen der Gefahr des Luftmangels auch nicht stark eingeegt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.
Stromversorgung: Das Gerätarf nur an eine Stromquelte angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.
Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschlüsse gehetet werden.
Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutzt werden. Wenn es langere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss hersausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.
Elektrische Überlastung: Verlägerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!
Fremdkörper und -flüssigkeiten: Daraufachten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!
Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszufahren.
Instandhaltung: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:
■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente * dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.
Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte)sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.
Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.
Wärme einwirkung: Das Gerät muss von Wärmequellen wie Heizkorpern, Heizelementen, Verstärkern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.
Plastikbeutel: Bewahren Sieitte die zur Verpackung gehorenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!
AUSPACKEN
DER LAUTSPRECHERBOXEN
Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen darüber, behmen Sie die Abdeckung aus dem Karton. Drehen Sie dann die Verpackung mit Inhalt um, leeren Sie den Karton von seinem Inhalt und befrenien Sie den Laufsprecher von seiner Verpackung. Wir empfehlen Ohnen die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung.
AUFSTELLUNG DER LAUTSPRECHER
Aufstellung der Laufsprecher
Unsere Lautsprecher sind für den vertikalen Betrieb entwickelt worden.
Die meisten unserer Modele werden mit Spikes zur Entkopplung ausgeliefert, diese müssen in die dafür vorgesehenen Stellen unter der Laufsprecherbox geschraubt werden. These Spikes ermöglichen gleichzeitig einen betteren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussböden, speziell Holzböden, entstehen.
Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50~cm weit von Geräten aufstellen, die auf Magnetsstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centerspeaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind.
Optimale Aufstellung der Lautsprecher im Hörraum
Die ideale Aufstellung für ein Stereo 2.1 System
Im Falle einer Stereo Abhörung mit 2 Lautspricherboxen oder 2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den Subwoofer in der vorderen Hörzone aufzustellen. Die Aufstellung des Subwoofer in der Höhe einer Wand verstärk den Tiebbass, aber beschränkt damit die Reflexionen der Frequenzen von 80 bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.
Die ideale Aufstellung für ein 5.1 Audio-oder Heimkinosystem
Wird der Stereoanlage ein Heimkino-Set beigefügt, muss die Aufstellung der zusätzlichen spezifischen Lautsprecherboxen besondere aufmerksam vorgenommen werden.
Der Centerspeaker sollte so nah wie möglich am Bildschirm aufgestellt werden, undzar innerhalb der Hörzone Dort,wo in den Dialogen die hochstmögliche Koharenz zwischen Bild und Ton erreicht wird. In der Praxis sollte der Centerspeaker uber dem Bildschirm angebracht werden, wenn die Hauptloutsprecher niedriger sind als der Center, oder unterhalb des Bildschirms, falls die Hauptloutsprecher hoher sind als der Center. Soweit es möglich ist, sollte der Centerspeaker auch ein weniger nach hinten aufgestellt werden,damit die Entfernung zwischen dieser und dem Zuhörer die gleiche ist wie zwischen dem Hörer und den Hauptboxen.
Die hinteren Effekt- oder Surround Laufsprecher sollen in der Höhe, an den Seitenwänden aufgestellt werden. Sie sollen ein weniger hinter der Hörzone angebracht werden.
Der Subwoofer sollte in der vorderen Hörzone aufgestellt werden. Die Aufstellung des Subwoofoers in der Höhe einer Wand verstarkt den Tiebass aber beschränk't die Reflexionen der Freuenzen von 80 bis 200Hz . Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszu-probieren.
Ihr A/V Veränderer erhöht Ohnen, einen perfektiven Abgleich der Lautstärken und der Entfernungen der einzelnen Lautsprecherboxen zu ermitteln. Diese Abgleich (Setup) sollte sehr genau durchgefuhrt werden damit ein koharentes Klangbild erzielt wird.
Erster Schritt : alle Geräte ausser Betriebnehmen. Um den Anschluss der Boxen durchzuführen, muss man zwei Dinge berücksichtigten : den Kabelquerschnitt und die Einhaltung der Phasen die durch + und - gekennzeichnet werden.
ANSCHLUSS
Querschnitt des Kabels
Um die Qualität von ihren Laufsprecherboxen voll auszuschöfen und Leistungsverluste zu vermeiden, muss man den elektrischen
Wunderstand der Anschlusskabel zwischen Box und Verträger so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnits zu halten, geben wir Ihnen nachstehend eine Tabelle.
| Abstand Verständlicher/Box | Querschnitt |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |
Achtung, bevor Sie ihre Anlage an das Stromnetz anschließen, müssen Sie sicherenstellen, dass die Netzspannung der auf dem Schalter AC voltage selector 115V-230V@ der angegebenen Spannung entspricht.
Phase
Die Lautsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen: entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Auf jeder Fall mussen die beiden Kanäle auf die gleiche Art und Weise angeschlossen werden; d.h. z.B. dass die rote
Klemme des Verständracters auf die + Klemme der Box kommt ; die schwarze Klemme des Verständracters gehen in thism Falle auf die - Klemme der Box.

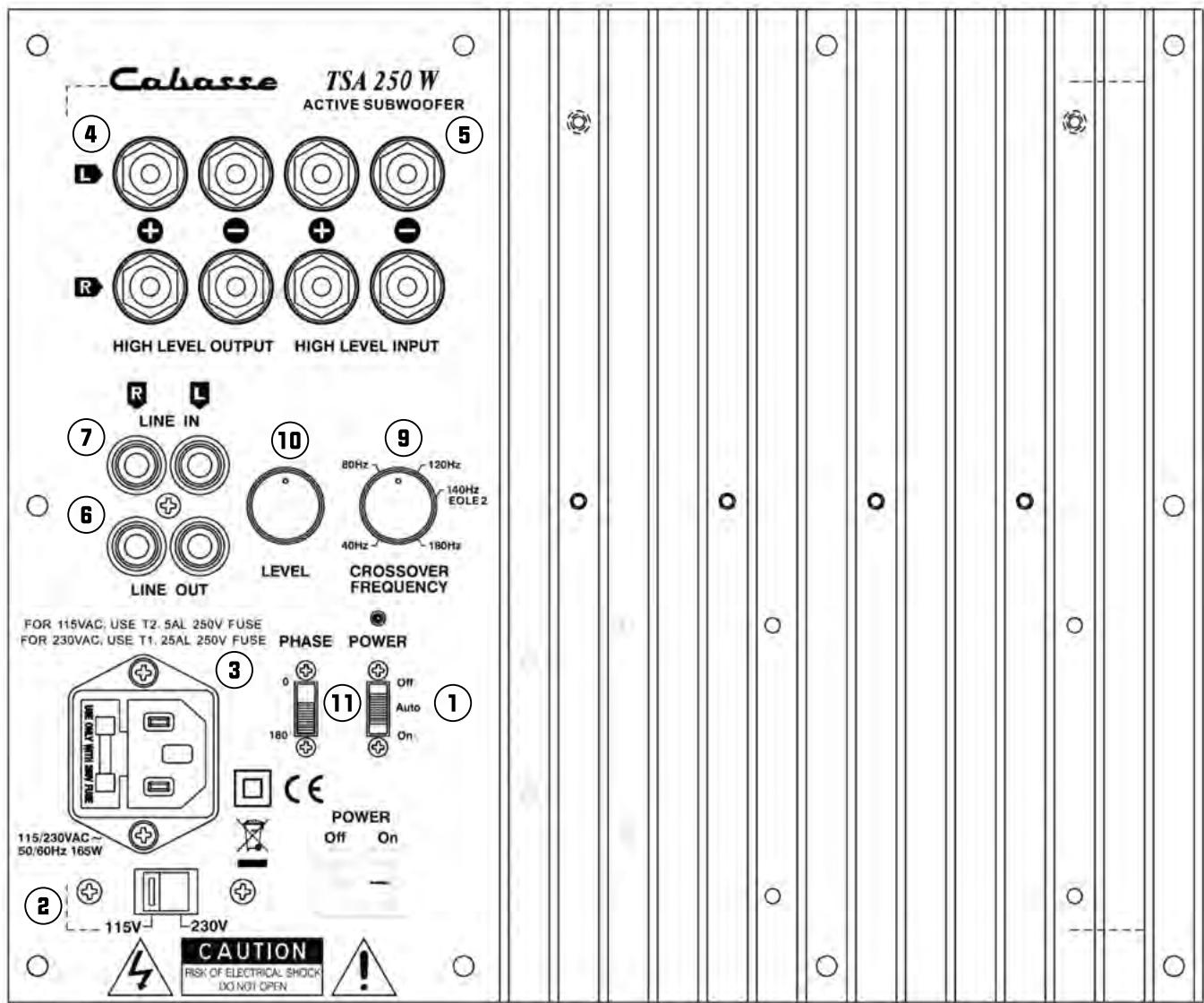

Die Eingangssignalsanschlüsse können auf zwei verschiedene Weisen vorgenommen werden :
entweder mit abgeschirmten Koaxialkabeln an den CINCH RCA LINE IN ⑦ und LINE OUT ⑧ Ein- und Ausgängen,
oder mit dem herkömmlichen Laufsprecherkabel an den HIGH LEVEL INPUT ⑤ und HIGH LEVEL OUTPUT ④ Laufsprecheranschlussen.
Die Eingänge sind stereophonisch, linke L (left) und rechte R (right) Tieftöne werden im Verständiger gemischt. Falls ein Mono-Signal am Subwoofer anliegen sollte, daß nur einer der Eingänge L (left) oder R (right) benutzt werden.
Zusammenschaltung mit den CINCH RCA Anschlüssen
Wenn Ihr Vorverstärker oder der Verständner Ihrer Audio/Videoanlage einen Vorverständner Stereo-Ausgang besitzt, müssen die linken L (left) und rechten R (right) Ausgänge des Verständrakers oder Vorverständrakers mit den linken L (left) und rechten R (right) LINE IN ⑦ Eingänge des Subwoofoers verbunden werden.
Wenn ihre Anlage nur über einen einzigen Monoausgang verfügt-Subwoofer/LFE), muss dieser entweder mit dem linken L (left) oder rechten R (right) LINE IN ⑦ Eingang verbunden werden.
Die linken L (left) und rechten R (right) LINE OUT ⑥ Anschlüsse geben die am LINE IN ⑦ Eingang ankommende NF-Signale wieder. An diesen LINE OUT ⑧ Ausgängen kann der Verständner der Hauptlawsprecher angeschlossen werden.
Zusammenschaltung
mit den Laufsprecher-Anschlüssen
Wenn Ihr Vollverträker keinen NF-Ausgang besitzt, müssen die Ausgänge des Verträkers an die linken L (left) und rechten R (right) HIGH LEVEL INPUT ⑤. Anschlüsse des Subwooferers angeschlossen werden. Sie können den Tiefonlautsprecher an die für Laufsprecher bestimmten Anschlüsse Ihr Verträkers anschließen Wenn Sie die linken und rechten Ausgänge Ihr Verträkers an die linken und rechten Eingänge des Subwooferers anschließen,)dürfen Sie die Phasen (+ und - oder Rot und Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine Panne des Haupt/Vollverträkers.
HIGH LEVEL OUTPUT ④ Anschlüsse
These Anschlüsse geben das gleiche Signal wieder wie das an die HIGH LEVEL INPUT ⑤ Eingänge und erlauben zum Beispiel einen Anschluss der Hauptlautsprecher. Sie können diese Anschlüsse eventuell benutzen, wenn Sie parallel zu dem ersten Subwoofer einen zweiten einsetzen wollen. In thisem Fall müssen die HIGH LEVEL OUTPUT ④ Ausgänge eines Subwoofer an die HIGH LEVEL INPUT ⑤ Anschlüsse des zweiten Subwooferns angeschlossen werden. Bei einer derartigen Disposition muss das Signal am linken L (left) und rechten R (right) HIGH LEVEL INPUT ⑤ Eingang des ersten Subwooferns eintreten.
Netzanschluss
Der Stecker 3 dient zum Anschluss des Subwoofoers. Die Netzspannung wird mit Hilfe des Schalters 115V - 230V ② eingestellt. Zum Einschalten wird der Schalter POWER ① auf AUTO oder ON gestellt. In der Position STANDBY Goes das Gerät automatisch in den Standby- Modus, wenn einige Minuten lang kein Signal empfangen wird. Bei Eintritt eines Signals schaltet sich der Subwoofer automatisch wieder ein. Achting, bevor Sie ihre Anlage an das Stromnetz anschließen, müssen Sie sicherstellen, dass die Netzspannung der auf dem Schalter 115V - 230V ② der angegebenen Spannung entspricht.
EINSTELLUNGEN
LEVEL 10
Bei einer ersten Einstellung der Lautstärke regeln Sie den CROSSOVER FREQUENCY auf ungebung 120 Hz, dann stellen Sie die Lautstärke LEVEL ⑨ hoher, bis Sie die gewünschte Tieftonstände erreicht haben. Nach Einstellung der gewünschten Fre-quenz am CROSSOVER FREQUENCY and der gewünschten Phase am PHASE ① Schalter, müssen Sie wahrscheinlich erneut die Lautstärke am Schalter LEVEL ⑩ einstellen.
Dieser Potentiometer dient zur Einstellung der oberen Frenz- zen der Tonwiedergabe des Subwoofer. Die Einstellung hangt von den Hauptlautsprechern ab, die mit dem Subwoofer eingesetzt werden und von ihrer Funktionseise im Raum. Die Beste Übergangsfrequency ermitteltn Sie mit Hilfe von Versuchen.
PHASE ⑪
Je nach dem, wie der Subwoofer den Satellitenlautsprecher gegenüber positioniert ist, kann es vorkommen, dass die Phase des Subwoofoers für eine bessere Tonqualität umgekehrt werden muss. Hierfür muss der Schalter von 0^ auf 180^ verstellt werden. Je nach
Einstellung des CROSSOVER FREQUENCY 9
Potentiometers mussen Sie selbst entscheiden, welche Phase die Beste ist. Achtung, wenn Sie einen zweiten Subwoofer einsetzen, muss dort der Phasenumschalter in der gleichen Position stehen wie auf dem ersten Subwoofer.
SPEZIFIZIERUNG
& TECHNISCHE CHARACTERISTIKEN
Santorin 21
Aktive Bandpass Subwoofer
Lautsprecherchassis : 21 cm Ø - Modell 21MT3
Bandbreite : 35-160 Hz in halb schalltoten Raum
Max.Schaldruck:108dB
Nominalleist.des Verstärkers : 250 W
Spitzenleistung : 750 W
Übernahmetfrequency : von 40 - 180 Hz einstellbar
Phasenschalter: 0^ normale Phase - 180^ umgekehrte Phase
Signaleingänge : 2 tief - 2 hoch
Stromversorgung : 115 / 230 VAC - 50 / 60 Hz
Max. Leistungsaufnahme:165W
Standby Stromverbrauch:
Stromverbrauch Off-Modus :
0,04 W @ 230VAC --- 0,04 W @ 115VAC
Zulässige Umgebungstemperatur für Betrieb:
von +5^ bis +35^
Zulässige Umgebungstemperatur für Lagerung:
von-5°C bis +40°C
Zulässige Luftfeuchtigkeit für Betrieb: von 40% bis 70%
Abmessungen (H× L× T):33× 33× 36cm
Gewicht : 13 kg
Santorin 25
Aktive subwoofer
Lautsprecherchassis: 25 cm Ø - Modell 25S20
Bandbreite : 30-150 Hz in halb schalltoten Raum
Max.Schaldruck:111dB
Nominalleist.des Verstärkers:250W
Spitzenleistung : 750 W
Übernahmetfrequency : von 40 - 180 Hz einstellbar
Phasenschalter: 0^ normale Phase - 180^ umgekehrte Phase
Signaleingänge: 2 tief - 2 hoch
Stromversorgung : 115 / 230 V AC - 50 / 60 Hz
Max. Leistungsaufnahme:165W
Standby Stromverbrauch:
Stromverbrauch Off-Modus :
0,04 W @ 230VAC --- 0,04 W @ 115VAC
Zulässige Umgebungstemperatur für Betrieb:
von +5^ bis +35^
Zulässige Umgebungstemperatur für Lagerung:
von-5°C bis +40°C
Zulässige Luftfeuchtigkeit für Betrieb: von 40% bis 70%
Abmessungen (H× L× T):42× 36× 38cm
Gewicht : 19 kg
Für hohe Zuverlösigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanent weiter und behält sich deshalb das Recht vor, an den auf technischen Unterlagen oder Werbematerial gezeugten Modellen Änderungen vorzunehen. Auf unserer Homepage können Sie die spezifischen Einstellungen ersehen, die wir für unsere Subwooferers empfehlen. www.cabasse.com
WEEE KENNZEICHNUNG
Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europäische Union)
Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeu-
tet, dass diesen Produkt nicht als unsortingen Siedlungsabfall zu beseitigen ist.
Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik
Altgeräte eingerichtet sein. Versichernd, dass these Produkt auf geeignete Weise beseitigt ist, Sie werden themselves, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird themselves, die Bodenschätzen zu bewahren. Für jeder zusätzliche Information bezüglich des Recyclings these Produkttes konnen Sie mit ihrer Stadtverwaltung, ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.
Cabasse
Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané
Tel +33 (0)2 98 05 88 88 - Fax +33 (0)2 98 05 88 99
www.cabasse.com
