BEDIENUNGSANLEITUNG SDV-1 VINCENT

audio und video laser disc)

CD-AD (common music laser)

HDCD

MP3, Audio CD

Video Format: MPEG2 für DVD; MPEG1 für VCD

Audio Format: MPEG1, MPEG2, Dolby Digital,

DTS: analog, stereo, virtual

Signal Ausgang: Video System: NTSC oder PAL

Video: 1.0 Vp-p (75 Ohm)

S-Video: Y: 1.0Vp-p (75 Ohm)

C: 0.28 Vp-p (75 Ohm) Audio:

2.0V+/-0.2V

Ausgabe: YUV, S-Video 5.1 Kanal optical

und coaxial digital output, Stereo

Output

Leistungsaufnahme: 28W

Frequenzgang: DVD 20Hz - 20KHz (+/-

1dB)

Signal Rauschabstand: >90dB

MaBe: 430 × 330 × 72mm

Manual SDV-1

Sehr geehrte Kundin, sehr geehrter Kunde,

wir möchten diese Gelegenheit nutzen, Ihnen für den Kauf diesen DVD-/Video-CD-/CD-Players zu danken. Wir empfehlen Ohnen, die Bedienungsanleitung GENU durchzulesen, bevor Sie das Gerät bedienen, und die genannten Vorsichtsmaßnahmen einzuhalten.

Sicherheitsinformationen

Warnsymbole

ACHTUNG: Um Brandgebung oder das Risiko eines elektrischen Schlages zu vermeiden muß diesen Gerät immer vor Nässe oder Feuchtigkeit geschützt werden. Im Innern des Gerätes können gefährliche

Hochspannungen auftreten. Das Gehäusearf auf keinen Fall geöffnet werden. Eventuelle Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Warnsymbol soll den Benutzer daraufhinweisen, daß sich im Innern des Gehäuses nicht-isolierte, gefährliche Spannungen befinden, die hoch genug sein konnen, um bei Berührung einen elektrischen Schlag auszulösen.

Dieses Symbol weiß den Benutzer daraufhin, daß es sich hier um eine wichtige Bedienungs- oder Serviceanleitung handelt.

Hergestellt unter der Lizenz der Dolby Laboratories. "Dolby", "Pro Logic" und das Doppel-D Symbol sind Handelsmarkt den Dolby Laboratories. Vertrauliche, unveröffentlichte Arbeitsen. © 1992-1997 Dolby Laboratories. Alle Rechte vorbehalten.

Achtung:

Der DVD-Player ist ein Lasererat der Klasse 1. Der Player verwendet jedoch einen sightbaren Laserstrahl, der bei Direktbestrahlung eine gefährliche Strahlenbelastung verursichen kann. Achten Sie darauf auf, den Player richtig gemäß der Anleitung zu verwenden.

Halten Sie ihre Augen nicht dicht an die Öffnungen, um in den Player zu sehen, wenn das Gerät an die Steckdose angeschlossen ist.

Die Verwendung von Bedienungs- und Einstellungseinrichtungen, die nicht in dieser Anleitung beschreiben sind, können zu gefährlicher Strahlenbelastung führen.

Öffnen Sie keine Abdeckungen und versuchen Sie nicht, das Gerät selbst zu reparieren. Überlassen Sie die Reparatur und Wartung des Geräts einem ausgebildeten Fachmann.

Warning:

Setzen Sie das Gerät nie Regen oder Feuchtigkeit aus, um das Risiko eines Feuers oder Stromschlags zu reduzieren!

Verwenden Sie nur das empfohlene Zubehör, um das Risiko von Feuer, Stromschlag bzw. Bild- und Tonbeeinträchtigungen zu vermeiden.

Bei Schaden, die durch Nichtbeachten dieser

Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Manual SDV-1

Bedienelemente und Anschlüsse

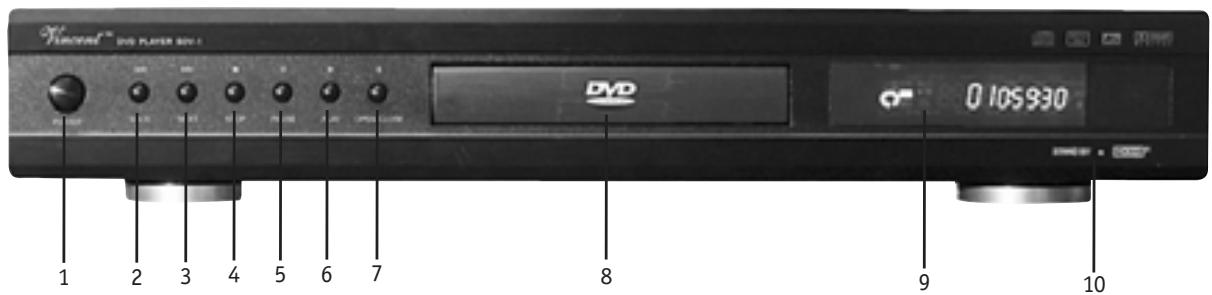

Gerätefrontseite

1. Ein-/Ausschalter
2. Rückwärts
3. Vorwärts
4. Stop
5. Pause

6. Play

7. DVD-/CD-Fach öffnen/schlieben
   8.DVD-/CD-Fach

8. Display
9. LED (leuchtet grün bei Betrieb von HDCD; blinkt rot wenn der DVD-Player im Standby-Modus ist)

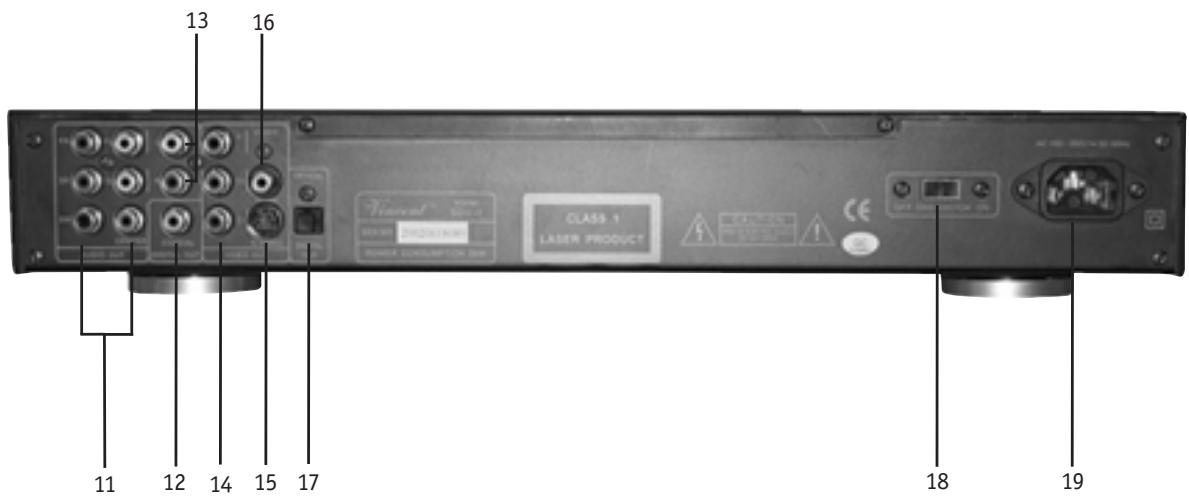

Geräterrückseite

1. Ausgabe 5.1 Signal
2. Digitalausgang über Cinch
3. Audioausgänge links rechts (bei Nichverwendung des 5.1 Ausgangs)

4. RGB Ausgabe

5. S-Video Ausgang

6. Videoausgang
7. Optischer Digitalausgang
8. Masseschalter
9. Stromversorgung

Manual SDV-1

Fernbedienung

Power	: Ein-/Ausschalter	Title	: Drücken Sie diese Taste um zum Startmenü der DVD zu gelangen.
Display	: Zeitanzeigen auf dem Bild
N/P	: Umschaltung zwischen NTSC-/PAL-/Autosignal	PBC	: Gleichlaufsynchronisation an/aus (Achtung nur bei VCD möglich).
Open/Close	: Öffnen/Schreiben des DVD-/CD-Fachs	Menu	: Drücken Sie diese Taste um in die Szenenauswahl der DVD zu gelangen.
Resume	: Wird während des Abspielens einer DVD Stop gedrückt, kann mit dieser Taste die Wiedergabe fortgesetzt werden (Achtung: Funktioniert nicht bei allen DVD's).	Stop Play Pause Return	: Drücken Sie diese Taste um in die Trackliste zurück zu gelangen (Achtung nur bei VCD 2.0 möglich).
Zoom	: Mit dieser Taste kann das Bild beim Abspielen der DVD bis zu 2-fach vergrößert werden.	Zahlentasten	: Drücken Sie eine dieser Tastenz um zuminen bestimmten Titel, Kapitel zu gelangen.
Repeat	: Bei einmaligen Drücken dieser Taste wird bei einer abspielenden DVD das Kapitel wiederholt. Bei zweimaligem Drücken der Taste wird derGPCane Film wiederholt. Ein weiteres Drücken schaltet die Repeat Funktion wieder aus.	Goto	: Im Stopmodus kann mit dieser Taste eine gewünschte Zeit eingestellt werden ab welcher abgeschickt werden soll.
A-B	: Markieren Sie mit dieser Taste zwei Punkte in einem Film und das Gerät wird die Sequenz zwischen den beiden Punkten abspielen. Drücken Sie diese Taste ein drittes Mal um die Wiedergabe normalfortzusetzen.	Subtitle Angle	: Untertitelauswahl: Darstellung aus verschiedenen Blickwinkeln (Achtung muß die DVD darüber halten).: Umschaltung zwischen den verschiedenen Sprachen (falls auf DVD integrierungen) Channel Mute Dimmer für Display: Einstellung der Audioausgänge
Step	: Einzelbildfortschaltung
Slow	: Zeitlupenmodus	VFD	: Dimmer für Display
Program	: Programmieren der einzelnen Titel (Achtung nur bei Audi CD's möglich).	Vol-/Vol+	: Interne Lautstärkeregelung des DVDs Players
Clear	: Programmierung wieder löschen
Setup	: Gerätesetup (Bild-, Toneinstellungen)

Anschluss

Achten Sie darauf, dass beim Anschluß alle Geräte abgeschaltet sind.

1. Anschluß des Videoausgangs: Verbinden Sie den Videoausgang (16) mit dem entspruchendem Eingang an Ihrem Fernsehgerät (Scartadapter).

ODER: Verbinden Sie den S-Videoausgang (15) mit dem entsprechendem Eingang an Ihrem Fernsehgerät.

ODER:
Verbinden Sie die RGB Ausgänge (14) mit den entspruchenden Eingängen am Projektor, etc.

1. Anschluß Audioausgang: Verbinden Sie den 5.1 Ausgang (11) DVD-Players mit den entsprechenden Eingängen an Ihrem Veränderk.

ODER:
Verbinden Sie die Audioausgänge (13) mit den entsprechenden Eingängen an Ihrem Fernsehgerät (über Scartadapter) bzw. Ihrer Stereoanlage.

ODER:
Verbinden Sie den Digitalausgang (12 oder 17) mit dem entspruchendem Eingang an Ihr Fremsehgerät bzw. Ihrer Stereoanlage.

Manual SDV-1

Setup-Einstellungen

General Setup

Drücken Sie auf der Fernbedienung die Taste SETUP.

Auf dem Bildschirm wird die SETUP MENU-MAIN PAGE angezeigt. Wahlen Sie GENERAL SETUP, um die Einstellungen für TV-Display, TV-Type, Pic-Type, Angel-Mark, OSD Lang, Audio-Out, YUF-Video, SCR-Saver und Main Page auszuwahlen.

TV Display:

Normal/PS: Wenn Sie diese Einstellung auswahlen, füllt das Bild den gesamten Bildschirm Ihres Fernsehers. Sie sehen jedoch eine Teil des Bildes nicht (besonders den rechten und linken Rand).

Normal/LB: Wahlen Sie diese Einstellung, wenn Sie di Filme in ihrem ursrunglichen Längen- und Seitenverhältnis sehen möchten. Sie sehen das gesamte Bild des Films, es nimmt jeder eine kleineren Teil des Bildschirms ein.

Wide: Wahlen Sie diese Einstellung, wenn Ihr Fernseher an einen Breitwandfernseher oder einen Projektor angeschlossen ist.

TV Type:

Legen Sie als Videoausgang das angeschlossene Fernsehsystem fest.

AUTO: Automatische Erkennung

NTSC: Amerikanische Norm

PAL: Europäische Norm (Hinweis: Dies sollte in der Regel immer eingestellt sein!)

Pic Mode:

AUTO: Automatische Erkennung

High Res : Hochauflösendes Bild

N-Flicker: Flackerfreies Bild

Angel Mark:

Automatische Kamerawechlung Ein/Aus

OSD Lang:

Wahlen Sie hier die Menüsprache zwischen Englisch und Chinesisch aus.

Audio Out:

Analog: Das Ausgangssignal ist im Analogformat, der Standardeinstellung. Sie sollen den These Option auswahlen, wenn die Wiedergabe über die rechte und linke Audio Out Buchse (13) Ihres DVD-Players erfolgt. Es ist kein Signalausgang vom Koaxialanschluss möglich, wenn diese Funktion ausgewählt ist.

SPDIF/RAW: Wahlen Sie diese Option, wenn der DVD-Player über den Koaxialanschluss (12) oder den optischen Digitalausgang (17) an einen Endversteller angeschlossen ist. Der angeschlossene Endversteller muss Dolby-Digital-Dekodierung besitzen.

SPDIF/PCM: Wahlen Sie diese Option, wenn der DVD-Player an einen Zweikanal-Digital- oder Stereoversteller angeschlossen ist. Bei Dolby-Digital-oder MPEG-Wiedergabe, bietet der Koaxialanschluss (12) bzw. der optische Digitalausgang (17) PCM-Zweikanalformat. Dieses Programm bietet unkomprimierte digitale Stereo-Soundtracks für verbesserte Wiedergabegüte. Bei der Wiedergabe kann separator Stereo-Sound von vorne rechts und vorne links gehört werden.

YUF Video:

S-Video: Wahlen Sie diese Funktion, wenn Sie di Anschlüsse S-Videoausgang (15) oder den Videoausgang (16) verwenden.

YUF: Wahlen Sie diese Funktion, wenn Sie den RGB-Ausgang (14) verwenden.

SCR Saver:

Bildschirmschoner ON (An) oder OFF (Aus).

Main Page:

Zurück zum Hauptmenu

Manual SDV-1

Setup-Einstellungen

Speaker Setup

Drucken Sie die Cursor-Tasten auf der Fernbedienung, um Speaker Setup (Laatsprechereinstellungen) auszuwahlen.

Downmix:

LT/RT: Wahlen Sie diese Funktion aus, wenn Sie den 5.1 Modus (Front) als Stereoausgang nutzen möchten. Stereo: Wahlen Sie diese Funktion, wenn Sie den Stereoausgang (13) direkt an Ihr Fernsehgerät anschließen möchten oder wenn Sie nur zwei Laufsprecher verwenden.

OFF: Wahlen Sie diese Funktion, wenn der 5.1 Ausgang (11) aktiviert werden soll. Falls Sie diese Funktion auswahlen können dann durch die weiteren Menüpunkte einzeln Laufsprecher (Center, Surround, etc. ein-/ausgeschaltet werden.

LPCM Setup

Wahlen Sie mit thisem Menupunkt die Audio-Abtastfrequenz des Gerätes aus. Wahlen Sie zwischen 48 K für CD-Qualität und 96K für DVD-Qualität.

Preferences

Der DVD-Player muss sich im Stoppmodus befinden oder das DVD-Fach muss geöffnet sein, damit auf das Menu PREFERENCES zugegriffen werden kann.

AUDIO/SUBTITLE/DISC MENU:

Der DVD-Player verwendet die von Ihnen unter AUDIO ausgewählte Sprache. (Hinweis: Die Audio- und Untertitelsprachen sind abhängig von Ihrer Verfügbarkeit auf der DVD.

PARENTAL:

Hier können Sie Einstellungen zur Kindersicherung vornehmen. Wenn Sie in eine andere Altersbeschränkung wechseln möchten, muss ein Password eingegeben werden. Diese lautet, sofern theseits nicht geändert wurde

1. Drücken Sie nach Eingabe des Codes die Enttaste auf Ihrer Fernbedienung.

PASSWORD: Hier können Sie dasiben genannte Password ändern.

DEFAULTS:

Wenn Sie RESET auswahlen, werden alle Einstellungen auf Werkssende zurück gesetzt, auch die Länder codeeinstellung! Wir raten davon dringend ab, diese Funktion zu betätigten!

Manual SDV-1

Troubleshooting:

Bevor Sie den Service in Anspruchnehmen, prufen Sieitte mit Hilfe der folgenden Tabelle, ob Sie die mögliche Ursache Ihres Problems finden konnen. Einige einfache Prufungen oder eone petite von Ihnen vorgenommene Einstellung kann möglichwerise das Problem beheben und den ordnungsgemaiBen Betrieb sichern.

Symptom	Abhilfe
Kein Strom	Stecken Sie den Stecker fest in die Steckdose
• Der Player startet nicht, wenn die Taste PLAY (Wiedergabe) gedrück wird. • Die Wiedergabe startet, stoppt dann jedoch sofort wieder.	• Es hat sich Schwitzwasser gebildet. Warten Sie 1 bis 2 Stunden, damit der Player trocknen kann. • Dieser Player kann nur CDs, VCDs und DVDs abspielen. • Die CD/VCD/DVD ist möglicherweise schmutzig und muss gereinigt werden. • Achten Sie darauf, dass die CD/VCD/DVD mit der Beschrichtung nach oben eingelegt ist.
Kein Bild	• Vergewissern Sie sich, dass das Gerät richtig ange schlossen ist. • Vergewissern Sie sich, dass für die Eingangseinstellungen für den Fernseher und die Stereoanlage richtig gewählt sind. • Stellen Sie die Gesamtlautstärke mit den Tasten der Fernbediennung ein.
Das Bild ist während des Vor- oder Zurücksplens verzerrt.	Das Bild ist manchmal verzerrt. Das ist normal.
Kein Vorspulen oder Zurückspluten möglich.	Einige CDs/VCDs/DVDs können Abschnittte enthalten, die das Spulen nicht erlauben.
Kein 4:3 Bild (oder 16:9) Bild	Wählen Sie die richtige TV-Aspekt Einstellung, die dem verwendeten Fernseher entspricht.
Über die Fernbedienung konnen keine Funktionen aus-geführt werden	• Prufen Sie, ob die Batterien richtig eingelegt sind. • Die Batterien sind verbraucht. Ersetzen Sie sie durch Neue. • Zeigen Sie mit der Fernbedienung auf den Fernbedienungssensor und versuchen Sie es erneut. • Bedieren Sie die Fernbedienung mit einem Maximalabstand von 7 m zum Gerät.

Manual SDV-1

Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes, z. B. Beschädigung des Netzkabels oder des Gehäuses.

Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!

Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr Funktioniert und
- nach längerer Lagerung unter umgünstigen Verhältnissen, oder
- nach schweren Transportbeanspruchungen.
