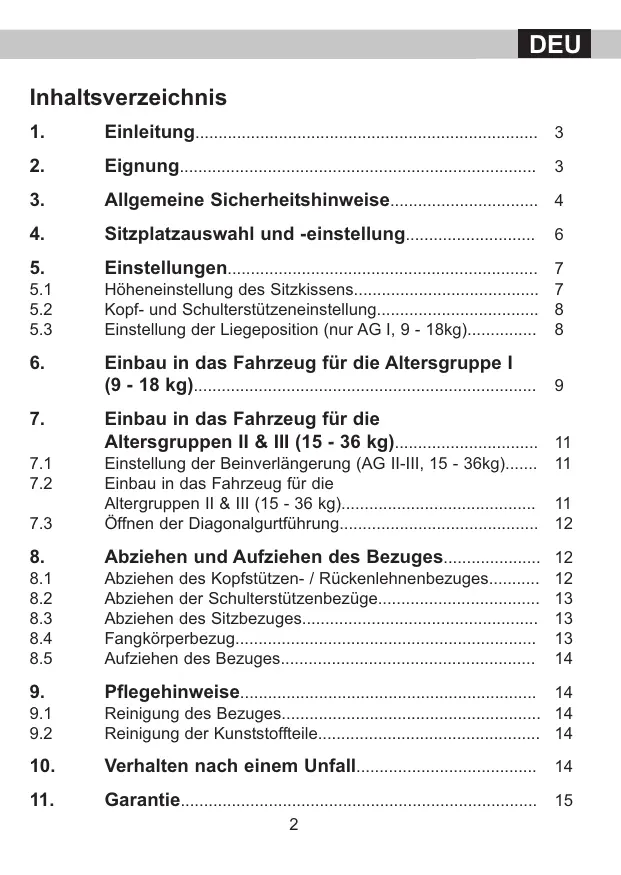

BEDIENUNGSANLEITUNG GUARDIAN PRO KIDDY
- Einleitung 3
- Eignung 3
- Allgemeine Sicherheitschinweise 4
- Sitzplatzauswahl und -einstellung 6
- Einstellungen 7
5.1 Hoheneinstellung des Sitzkissens 7
5.2 Kopf- und Schulterstutzeneinstellung 8
5.3 Einstellung der Liegeposition (nur AG I, 9 - 18kg) 8 - Einbau in das Fahrzeug für die Altersgruppe I (9 - 18 kg) 9
- Einbau in das Fahrzeug für die Altersgruppen II & III (15 - 36 kg) 11
7.1 Einstellung der Beinveränderung (AG II-III, 15 - 36kg).... 11
7.2 Einbau in das Fahrzeug für die Altergruppen II & III (15 - 36 kg) 11
7.3 Öffnen der Diagonalgurtführung 12 - Abziehen und Aufziehen des Bezuges 12
8.1 Abziehen des Kopfstützen-/Rückenlehenbezuges... 12
8.2 Abziehen der Schulterstätzenbezüge 13
8.3 Abziehen des Sitzbezuges 13
8.4 Fangkorperbezug 13
8.5 Aufziehen des Bezuges 14 - Pflegehinweise 14
9.1 Reinigung des Bezuges 14
9.2 Reinigung der Kunststoffeile 14 - Verhalten nach einem Unfall 14
- Garantie 15
Bedienungsanleitung kiddy guardian pro
1. Einleitung
Wir freiuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A) für den kiddy guardian pro entschieden haben.
Der kiddy guardian pro ist ein weiteres, innovatives Produkt innerhalb unserer Pro-Linie. Durch besonders energieableitende Materialien bietet Ihr kiddy die großtmögliche Sicherheit beim Seitenaufprall. Ihr Kindersitz ist ebenfalls mit kiddy shock-absorbern (F), die für umfassenden Schutz beim Frontalaufprall sorgen, ausgestattet.
Für den umfassenden Schutz Ihres Kindes muss der kiddy guardian pro unbedingt so verwendet werden, wie es in dieser Anleitung beschreiben ist.
Die Teile Ihres kiddy guardian pro sind im Text dieser Bedienungsanleitung mit Buchstaben versehen und werden vorn im gleichnamigen Punkt erläutert.
2. Eignung
Der kiddy guardian pro ist gemäß der aktuellen Version der Zulassungsmorm ECE-R44/04 geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klasse „universal". Das bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden darf.
Das Kinderrückhaltesystem kiddy guardian pro ist geeignet für die Gewichtsklassen I bis III, das heißt für Kinder mit einem Körpergewicht von 9 kg - 36 kg (ca. 9 Monate bis ca. 12 Jahre) oder bis zu einer Körpergroße von maximal 150 cm.
Altersgruppen (Gewichtsklassen):
AG I: 9kg - 18kg
AG II: 15 kg - 25 kg
AG III: 22kg - 36kg
Für Kinder mit einem Körpergewicht von 9 kg - 18 kg (das entspricht etwas einem Alter von ca. 9 Monaten bis ca. 4 Jahren) muss der dazugehörige Fangkorper (M) verwendet werden. Achten Sie auch auf die richtige Benutzung des Sitzkissens (K) (siehe Punkt 5.1).
Richten Sie sich bei der Verwendung im Fahrzeug zusätzlich nach den Empfehlungen des Benutzerhandbuches Ihres Fahrzeuges oder kontaktieren Sie ihre Vertragswerkstatt.
3. Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein.
Verletzungen, verursacht durch Gedankenlosigkeit, sind kein zu vermeiden.
Das Kinderrückhaltesystem muss für Kinder mit einem Gewicht von 9kg - 18 kg stets mit dem dazugehörigen Fangkorper (M) sowie dem Sitzkissen (K) benutzt werden.
Verwenden Sie das Kinderrückhaltesystem ausschließlich für die Gewichtsklassen I - III von 9 kg bis max. 36 kg.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A) optimal zur Körperpergroße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.
Sichern Sie das Kinderrückhaltesystem (A) immer durch das fahrzeugeigene 3-Punkt-Gurtsystem.
Stellen Sie safer, dass keine Teile des Kinderrückhaltesystems (A) in Turen oder verstelltbaren Sitzen eingeklemmt werden.
Achten Sie vor allem bei Vans und Caravans darauf, dass das Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.
Der Gurtarfniemals locker anliegen. Bei einem Unfall sind die Belastungen um ein Vielfaches hoher als bei einem straffen Gurt. Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem (A).
Legen Sie keine schweren Gegenstände auf die Hutablage, sie konnten bei einem Unfall zu gefährlichen Geschlossen werden.
Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto mit führen, sichern Sie es stets in der vorgeschriebenen Weise mit dem 3-Punkt-Gurt des Fahrzeuges.
Es ist unzulässig, an Kinderrückhaltesystemen (A) irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sichitte an ihren Fachhändler oder direkt an den Hersteller.
Schützen Sie das Kinderrückhaltesystem (A) vor direkter Sonneneinstrahlung, es konnte sich unangenehm aufheizen.
Das Kinderrückhaltesystem (A)arf nur auf Plätzen mit 3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden.
Stellen Sie sicher, dass das Kinderrückhaltesystem (A) gemäß dieser Anleitung im Fahrzeug eingebaut wurde.
Gonnen Sie Ihrm Kind bei längeren Fahrten Pausen und achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Turen.
Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10km / h ) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben (siehe Punkt 10).
Esarf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt werden.
4. Sitzplatzauswahl und -einstellung
Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen (A) im Betriebshandbuch Ihr's Fahrzeuges.
Das Kinderrückhaltesystem (A) kiddy guardian pro kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügt (Abb. 1).
Der kiddy guardian pro kann ebenfalls auf rückwärts gerichteten Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden (Abb. 1).
- Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem Beifahrsitz erlaubt, sollte dieser in die hinterste Stellung gebracht werden.
Falls der Einbau durch eine Kopfstütze befindert wird, muss diese in der obersten Stellung verwendet oder abgenommen werden (Abb. 2).
Durch die bewegliche Rückenlehne (C) des kiddy guardian pro ist gewährleistet, dass diese an der Autositzrückenlehne anliegt. Positionieren Sie verstellbare Rückenlehen den Fahrzeugsitzes entsprechend.
5. Einstellungen
5.1 Hoheneinstellung des Sitzkissens
Der kiddy guardian pro muss für Kinder von 9 kg bis 18 kg mit dem Fangkorper (M) und dem korrekt eingestellten Sitzkissen (K) verwendet werden (Abb. 3).
Der kiddy guardian pro verfügt über ein Sitzkissen (K), welches die Größen-anpassung zwischen dem ca. 9 Monate alten Kind und dem ca. Vierjährigen (9 kg - 18 kg) durch eine Sitzhöhenveränderung gewährleistet.
Das Sitzkissen (K) lassst sich zweistufig an die große Ihres Kindes anpassen und bietet für keine Kinder einen erheblich verbesserten Sitzkomfort.
Gehen Sie beim Einstellen des Sitzkissens folgendermaßen vor:
Stufe A: 9 - 13 kg (ca. 9 - 18 Monate); Sitzkissen zusammen geklappt (Abb. 4+5)
Stufe B: 13 - 18 kg (ca. 18 Monate - 4 Jahre); Sitzkissen auseinandergeklappt (Abb. 6+7)
Das Sitzkissen (K) sollte stets befestigt werden, führen Sie hierzu die Laschen unter den Armlehnen (D) des Sitzes hindurch und schreiben Sie die Druckknöffe außen am Sitzbezug (Abb. 8).
Um die richtige Sitzpositionseinstellung durch das Sitzkissen (K) zu erreichen, müssen Sie stets auch die verstellbare Kopfstütze (G) richtig positionieren. Benutzen Sie das Sitzkissen (K) nur in Kombination mit dem Fangkorper.
5.2 Kopf- und Schulterstützeneinstellung
Der kiddy guardian pro bietet durch sein neuartiges Verstellsystem die optimale Anpassung an die große Ihrches Kindes, hierbei werden die Kopfstütze (G) und die Schulterstützen (H) in einem Zug verstellt.
Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes im Bereich der engsten Stelle der Kopfstütze (G) liegt (Abb. 10).
Zum Einstellen der Kopf- (G) und Schulterstützen (H) betätigten Sie den Höhenverstellgriff (Q) an der Rückseite der Kopfstütze (G), indem Sieihn leicht nach außenziehen und die Kopfstütze (G) danach nach oben oder unter verschiedenen, je nach gewünschter Höhe (Abb. 11).
Vergewissern Sie sich über das korrekte Verrasten durch leichten Druck auf die Kopfstütze (G) nach unten.
5.3 Einstellung der Liegeposition (nur AG I, 9-18kg)
Der kiddy guardian pro ist mit einer Liegestellung ausgestattet, die vor allem bei längeren Fahrten ein bequemes und sicheres Sitzen gewährleistet.
Die Liegestellungarf nur fur Kinder der Altersgruppe I (9 kg -18 kg) in Verbindung mit dem Fangkorper benutzt werden.
Um die Liegeposition einzustellen, öffnen Sie gegebenenfalls zuerst das fahrzeugeigene Gurtsystem.
Ziehen Sie den kiddy guardian pro soweit nach vorne, dass der Liegebügel (E), der sich an der Rückseite des Sitzes befindet, nach hinten aufgeklappt werden kann (Abb. 12).
Schieben Sie ihren kiddy danach gegen die Rückenlehne des Fahrzeugsitzes.
Der Liegebügel (E) muss im aufgeklapten Zustand flach an der Ruckenlehne des Fahrzeugsitzes anliegen.
ErverhinderdtasVerrutschendesSitzesnachhinten(Abb.13).
Die Ruckenlehne (C) des kiddy guardian pro schwenkt automatisch in die Liegestellung. Die Liegestellung ist dann erreicht, wenn die Kopfstütze (G) des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 13).
Stellen Sie die Liegeposition nie während der Fahrt ein. Stoppen Sie hierzu Ihr Fahrzeug. Öffnen Sie den Fahrzeuggurt, verändern Sie die Position des Liegebügels (E) und der Rückenlehne (C) und sichern Sie danach Ihr Kind (das Kinderrückhaltesystem) mit dem Fahrzeuggurt neu.
Zur Sicherung des Kindes in der Liegestellung gehen Sieitte wie in Punkt 6 beschrieben vor.
6. Einbau in das Fahrzeug für die Altersgruppe I (9 - 18 kg)
Positionieren Sie ihren kiddy wie in Punkt 4 beschrieben auf dem Fahrzeugsitz.
Vergewissern Sie sich, ob Ihr Kindersitz und das Sitzkissen entsprechend der Körpergroße bzw. des Körpergewichts Ihres Kindes eingestellt ist (Punkt 5).
Der kiddy guardian pro wird mit dem 3-Punkt-Fahrzeuggurt an den Fangkorpergurtfuhrungen (N) gesichert (Abb. 14).
Ihr kiddy guardian proarfur die Altersgruppe I ausschlieBlich mit dem dazugehorigen Fangkorper (M) und dem Sitzkissen (K) benutzt werden.
Setzen Sie Ihr Kind in den Sitz, achten Sie daraufuf, dass das Gesäß des Kindes an der Rückenlehne (C) anliegt.
Schieben Sie den Fangkorper (N) in die Führungsschlitze am Sitzteil (Abb. 15).
Schieben Sie den Fangkorper soweit, dass er am Bauch des Kindes anliegt.
Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges sowie it hersaus, dass er um ihren kiddy herumfuhr und direkt in das Fahrzeugeigene Gurtschloss eingerastet werden kann (Abb. 16).
Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen "Klicken" einrastet.
Falls Ihr Original kiddy Fangkorper (M) über Spielfiguren verfügbar, sollen den diese zum einfacheren Angurten über den Fangkorper gelegt werden (Abb. 17).
Fädeln Sie danach den Beckengurt in die roten Fangkorpergurtführungen (N) ein.
Straffen Sie anschließend den Beckengurt (Abb. 18). Hierbei muss der Fangkorper am Bauch Ihr's Kindes anliegen.
Fädeln Sie danach den Schultergurt in die Fangkorpergurtführungen (N) ein (Abb. 19).
Achten Sie darauf, dass die Gurte flach und nicht verdrecht überinander liegen.
Straffen Sie den Schultergurt (Abb. 19).
Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt am Fangkorper (M) anliegen, straff sitzen und nicht verdrecht sind. Die Gurte müssen flach über dem Gurtführungsbereich des Fangkorpers liegen (Abb.19+20). Überprüfen Sie den Gurtverlauf regelmäßig.
7. Einbau in das Fahrzeug für die Altersgruppen II & III (15-36kg)
Die Verwendung ohne Fangkorper (M) ist erst für Kinder mit einem Körpersgewicht von mindestens 15 kg (bzw. ca. 4 Jahren) zulässig.
Wir empfehlen jeder den Fangkorper (M) zu benutzen bis Ihr Kind 18kg wiegt.
Entfernen Sie für die Verwendung ohne Fangkorper (M) immer das Sitzkissen (K).
7.1 Einstellung der Beinveränderung (AG II-III, 15-36kg)
Durch die Einstellung der Beinveränderung (L) kann für Ihr Kind ein wesentlich besserer Sitzkomfort erreicht werden. Die Beinveränderung (L) kann in 4 Positionen eingestellt werden.
Ziehen oder schieren Sie die Beinveränderung (L) in die gewünschte Position (Abb. 21).
7.2 Einbau in das Fahrzeug (AG II-III, 15-36kg)
Positionieren Sie ihren kiddy wie in Punkt 4 beschrieben auf dem Fahrzeugssitz.
Platzieren Sie Ihr Kind und vergewissem Sie sich, ob Ihr kiddy entsprechend der Körperpergroße Ihres Kindes eingestellt ist (Punkt 5).
Um Ihr Kind mit dem Fahrzeugeigenen 3-Punkt-Gurt zu sichern, gehen Sie folgender Maßen vor:
Ziehen Sie den Fahrzeuggurt heraus und legen Sie den Beckengurt unter beiden Armlehnen (D) des Sitzes.
Nun verschreiben Sie das Gurtschloss. Prüfen Sie, ob das Gurtschloss ordnungsgemäß verrastet ist (Abb. 22).
Straffen Sie den Beckengurt und legen Sie den Diagonalgurt auf der Gurtschlossseite unter die Armlehne (D) (Abb. 23).
Nehmen Sie den Digonalgurt und führen Sieihn von vorn über dem Haken der roten Diagonalgurtführung (B) an der Kopfstütze ein (Abb. 24). Sie konnen den Haken ebenfls mit der Hand nach unten hin öffnen (Abb. 27).
Bitte beachten Sie, dass die dem Gurtschloss gegenüberliegenden Gurtführung benutzt wird (Abb. 24).
Achten Sie darauf, dass der Diagonalgurt in der Gurtführung liegt und nicht vorn am Haken eingeklemmt ist (Abb. 25).
Achten Sie darauf, dass die Gurte nicht verdrecht sind und eng am Körper Ohres Kindes entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des Gurtschlosses.
Straffen Sie nun das Gurtsystem (Abb. 26).
Überprüfen Sie den Gurtverlauf bei längeren Fahrten regelmäßig.
7.3 Öffn der Diagonalgurtführung
Um die Digonalgurtführung (B) zu öffnen,ziehen Sie den Haken nach unter (Abb. 27) und nehmen Sie anschließend den Gurt nach vorn hin hersus.
8. Abziehen und Aufziehen des Bezuges
Verwenden Sie ihren kiddy niemals ohne den Originalbezug. Der Bezug ist Teil des Sicherheitskonzepts.
8.1 Abziehen des Kopfstützen-/ Ruckenlehnenbezuges
Der Kopfstützen- und der Rückenlehnenbezug sind als ein Teil ausgarbeitet.
Schieben Sie die verstellbare Kopfstütze (G) in die oberste Stellung.
Lösen Sie nun den Bezug um den Höhenverstellgriff (Q) auf der Rückseite der Kopfstütze (G) und unter den beiden Diagonalgurtführungen (B). Ziehen Sie den Bezug von vorn nach hinten von der Kopfstütze (G) ab.
8.2 Abziehen der Schulterstützenbezüge
Schieben Sie die verstellbare Kopfstütze (G) in die unterste Stellung. Öffnen Sie die Verschlüsse an den Hinterseiten der Schulterstützen. Nun können die Bezüge von unter nach oben von den Schulterstützen (H) abgezogen werden.
8.3 Abziehen des Sitzbezugs
Der Bezug der Beinveränderung (L) ist mit einem Gummiband befestigt. Sie können den Bezug nach oben hin vorsichtig abziehen.
Um den Sitzbezug abnehmer zu konnen, öffnen Sie den Verschluss an der Unterseite des Sitzes (I). Öffnen Sie anschließend die Druckknöpfte bzw. Klettverschlüsse unter der Beinveränderung (L) und unten am Sitz (I).
Entfernen Sie das Halteband von der Rückenlehne (C) undziehen Sie den Bezug unter den beiden Beckengurtführungen (J) hervor.
Nun kann der Sitzbezug abgenommen werden.
8.4 Fangkorperbezug
Der Fangkorperbezugarfndnicht abgezogenoder gewaschenwerden.
Wenden Sie sich bei Beschädigungen des Fangkörpers oder an dessen Bezug an den zuständigen Fachhändler oder direkt an den Hersteller.
8.5 Aufziehen des Bezuges
Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim Abziehen des Bezuges vor (siehe 8.1 - 8.3).
9. Pflegehinweise
9.1 Reinigung des Bezugs
Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden Sie dazu nur die Originalbezüge vom Hersteller. Wenn Sie Entsatzbezüge benötigen, können Sie diese beim Fachhändler bestehen.
Der Bezug und die abnehmbare Befestigungskordel der Spielfiguren sind bei 30 Grad im Schonwaschgang waschbar. Erarf nicht geschleudert oder im Wäschetrockner getrocknet werden.
9.2 Reinigung der Kunststoffeile
Die Kunststoffe können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).
10. Verhalten nach einem Unfall
Nach einem Unfall, bei dem die Geschwindigkeit größter als 10km / h ist, muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädigungen hin überprüft und kann gegebenenfalls kosten los ausgetauscht werden.
11. Garantie
Für den kiddy guardian pro leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg. Die Garantieleistung beschrankt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurückgesandlt werden.
Die Garantie erstreckt sich nicht auf:
- tatsächliche Abnutzungsserscheinungen und Schäden durch übermäßige Beanspruchung
- Schäden durch ungeeignete oder unsachgemäße Verwendung
Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen wird. Im Garantiefall wenden Sie sich unverzüglich an ihren Fachhandler.
Das kiddy Team wünscht Ohnen und Ihrrem Kind eine allzeit gute und sichere Fahrt.
