PVS1530 - Geschirrspüler PROGRESS - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	PROGRESS
Modell	PVS1530
Kapazität	9 Gedecke
Abmessungen (B x H x T)	44,6 x 81,8-89,8 x 55,5 cm
Gewicht	Nicht in der Anleitung angegeben, ca. 35-40 kg (Schätzung)
Stromversorgung	Siehe Typenschild (Spannung, Gesamtleistung, Sicherung)
Wasserdruck	Min 0,05 MPa (0,5 bar) - Max 0,8 MPa (8 bar)
Programmanzahl	5 Spülprogramme + 1 Kaltspülgang
Verfügbare Programme	70° (stark verschmutzt), 65° (normal verschmutzt), 65°A 30 min, 50° (normal verschmutzt), Kaltspülgang (Teilladung)
Wasserverbrauch (Programm 50°)	12-13 Liter (ca.)
Energieverbrauch (Programm 50°)	0,8-0,9 kWh (ca.)
Programmdauer (50°)	120-130 Minuten
Einstellung Wasserenthärter	Manuell und elektronisch (Stufen 1 bis 10)
Salzbehälterkapazität	Ca. 1 Liter (erste Inbetriebnahme)
Klarmittelspenderkapazität	Ca. 110 ml
Arten von Reinigungsmitteln	Pulver, Gel, Tabs (3 in 1, 4 in 1, usw.)
Sonderfunktionen	Einstellbarer Signalton, Überlaufschutz, automatische Abschaltung
Reinigung und Pflege	Regelmäßige Reinigung von Filtern, Sprüharmen, Türdichtungen
Installation	Einbaugerät, höhenverstellbar, Anschluss Warm-/Kaltwasser (max. 60°C)
Sicherheit	Kindersicherung, Türverriegelung, Sicherheitsventil am Zulaufschlauch
Ersatzteile und Reparierbarkeit	Reparatur durch autorisierten Techniker mit Originalteilen

Häufig gestellte Fragen - PVS1530 PROGRESS

Wie starte ich ein Spülprogramm?

Stellen Sie sicher, dass der Geschirrspüler im Programmiermodus ist (Kontrollleuchte Ende blinkt). Drücken Sie die Ein/Aus-Taste, wählen Sie dann mit der Auswahltaste das gewünschte Programm. Schließen Sie die Tür, um automatisch zu starten.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob die Tür richtig geschlossen ist, der Stecker eingesteckt, die Sicherung intakt und der Wasserhahn geöffnet ist. Wenn das Problem weiterhin besteht, schlagen Sie im Abschnitt 'Was tun, wenn...' der Anleitung nach.

Wie stelle ich den Wasserenthärter ein?

Der Wasserenthärter wird manuell (Wahlschalter unter dem Unterkorb) und elektronisch (über das Bedienfeld) eingestellt. Beachten Sie die Wassertabelle, um die passende Stufe zu wählen.

Wann und wie gebe ich Regeneriersalz hinzu?

Füllen Sie den Salzbehälter, wenn eine Anzeige signalisiert, dass er leer ist. Gießen Sie zuerst 1 Liter Wasser ein (nur beim ersten Mal), dann das Spezialsalz. Verwenden Sie den mitgelieferten Trichter und schließen Sie den Deckel fest.

Wie stelle ich die Klarspülermenge ein?

Der Klarspülerspender hat einen Wahlschalter mit 6 Positionen (1 = min, 6 = max). Werkseitig auf 4 eingestellt. Erhöhen Sie bei Wassertropfen, verringern Sie bei weißen Flecken.

Was bedeutet die blinkende Ende-Kontrollleuchte?

Die Kontrollleuchte Ende blinkt, wenn das Gerät im Programmiermodus ist und bereit zur Programmauswahl. Sie leuchtet dauerhaft am Zyklusende oder bei Alarm.

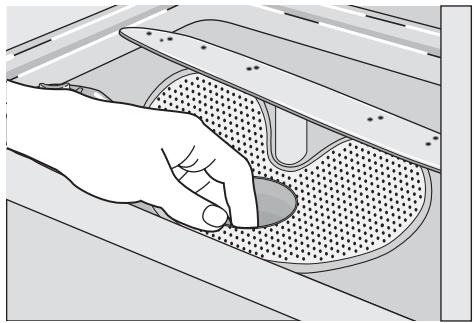

Wie reinige ich die Filter?

Entfernen Sie den Unterkorb, entriegeln Sie das Filtersystem durch Drehen des Griffs um 1/4 Umdrehung. Trennen Sie den Grobfilter vom Mikrofilter, reinigen Sie beide unter fließendem Wasser sowie den Flachfilter am Boden. Setzen Sie in umgekehrter Reihenfolge wieder zusammen.

Was tun bei Fehlercode (Blinken der Ende-Kontrollleuchte)?

1 Blinken: Wasserzulaufproblem. 2 Blinken: Abwasserproblem. 3 Blinken: Überlaufschutz ausgelöst. Überprüfen Sie die entsprechenden Punkte (Wasserhahn, Filter, Schläuche). Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich Multitabs verwenden?

Ja, 3-in-1-, 4-in-1-Tabs usw. sind kompatibel. Stellen Sie den Wasserenthärter auf die niedrigste Stufe und die Klarspülermenge auf 2. Wenn die Trocknung unzureichend ist, füllen Sie den Klarspülerspender.

Wie pflege ich den Geschirrspüler bei längerer Abwesenheit?

Ziehen Sie den Netzstecker, schließen Sie den Wasserhahn, lassen Sie die Tür einen Spalt offen, um Gerüche zu vermeiden, und reinigen Sie das Innere. Bei Frostgefahr entleeren Sie das Gerät und die Schläuche.

BEDIENUNGSANLEITUNG PVS1530 PROGRESS

Geschirrspüler Afwasmachine Lave-vaisselle Dishwasher

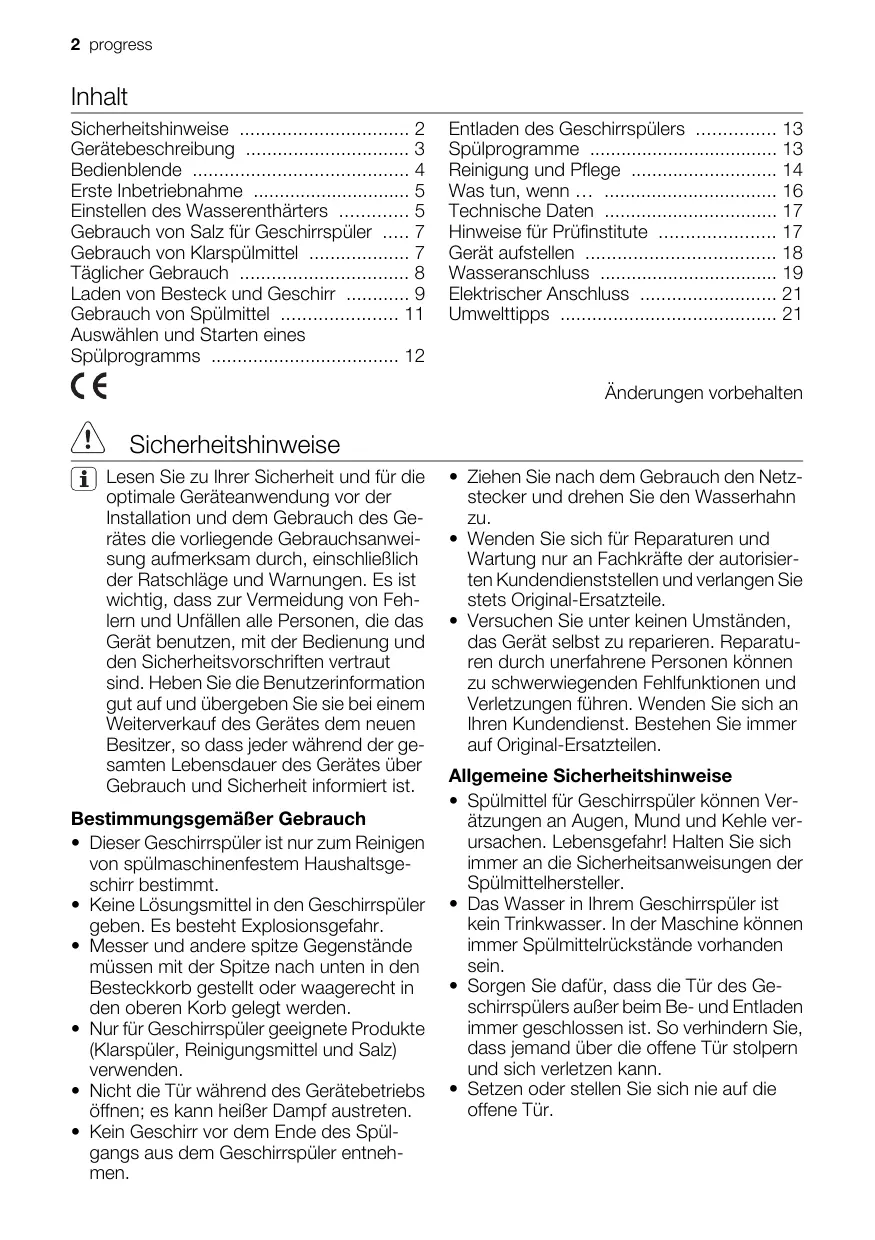

Inhalt

Sicherheitshinweise 2
Gerätebeschreibung 3
Bedienblende 4
Erste Inbetriebnahme 5
Einstellen des Wasserenthärters .... 5
Gebrauch von Salz für Geschirrspüler ..... 7
Gebrauch von Klarspülmittel 7
Täglicher Gebrauch 8
Laden von Besteck und Geschirr ...... 9
Gebrauch von Spülmittel 11
Auswählen und Starten eines
Spülprogramms 12

C ∈

Entladen des Geschirrspülers ...... 13
Spülprogramme 13
Reinigung und Pflege 14
Was tun, wenn ... 16
Technische Daten 17
Hinweise für Prüfinstitute 17
Gerät aufstellen 18
Wasseranschluss 19
Elektrischer Anschluss 21
Umwelttipps 21

Änderungen vorbehalten

!

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Klarspüler, Reinigungsmittel und Salz) verwenden.
• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht unbeaufsichtigt von Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Warnung! Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

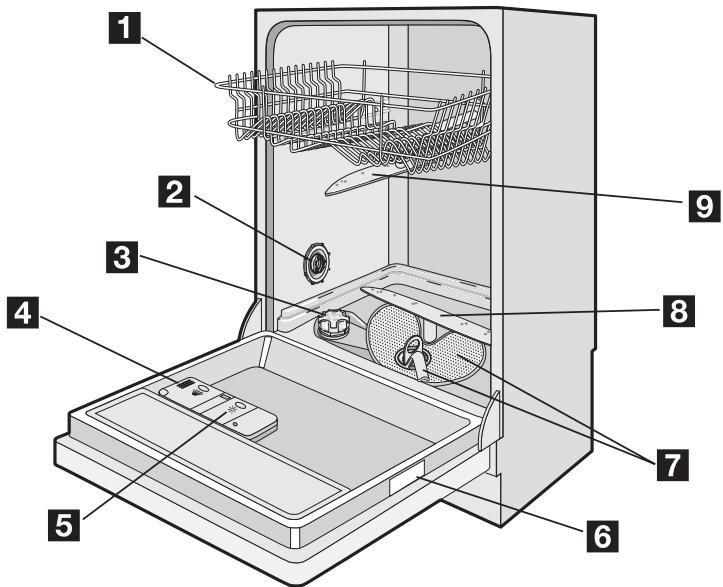

Gerätebeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel

5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm

9 Oberer Sprüharm

Bedienblende

1 Ein-/Aus-Taste
2 ProgrammwahlRESET-Taste
3 Kontrolllampen
4 Programmanzeige

Programmkontrolllampen A und B

Neben der Spülprogrammauswahl; führen diese Kontrolllampen Sie auch durch folgende Vorgänge:

• durch die Einstellung des Wasserenthärters und
  – durch das Ein-/Abschalten der Töne.

Kontrolllampen
Programmende→|	Leuchtet nach dem Ende eines Spülprogramms auf. Zusätzlich hat sie folgende Anzeigefunktionen:– die Einstellung des Wasserhärtegrads,– das Ein-/Ausschalten der Töne,– und die Alarmauslösung bei einer Gerätestörung.
Salz→	Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.

Einstellmodus

Drücken Sie die Ein-/Aus-Taste; wenn ALLE Kontrolllampen der Programmwahltasten aus sind und die Kontrolllampe Ende blinkt, dann befindet sich das Gerät im Einstellmodus.

Denken Sie daran, dass sich der Geschirrspüler:

– beim Auswählen eines Spülprogramms,
- bei der Einstellung des Wasserenthärters und
– beim Ein-/Abschalten der Töne im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste; Leuchtet eine Programmkontrolllampe permanent auf, dann ist das zuletzt durchgeführte oder gewählte Programm noch immer eingestellt. In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

Drücken und halten Sie etwa 3 Sekunden lang die ProgrammwahlRESET-Taste, bis die Kontrolllampe Programmende blinkt. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Töne

Damit besser erkennbar ist, welche

Operationen der Geschirrspüler ausführt, wurden Töne eingeführt:

– für das Ende des Spülprogramms,

- und für die Alarmauslösung bei einer Gerätestörung.

i Werkseitige Einstellung: Töne eingeschaltet Es ist möglich, die Töne auszuschalten.

Ein-/Ausschalten der Töne

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie die ProgrammwahlRESET-Taste solange, bis Programmkontrolllampe A blinkt und Programmkontrolllampe B kontinuierlich leuchtet.
3. Drücken Sie die ProgrammwahlRESET-Taste erneut. Die Programmkontrolllampe A leuchtet jetzt kontinuierlich, und

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische Anschluss und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Stellen Sie die Wasserenthärterstufe ein
• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Programmkontrolllampe B beginnt zu blinken. Warten Sie, bis Programmkontrolllampe A erlischt, die Programmkontrolllampe B weiter blinkt und die Kontrolllampe Programmende kontinuierlich leuchtet. Dadurch wird angezeigt, dass die Funktion zum Ab-/Einschalten der Signaltöne aktiviert wurde. Das kontinuierliche Leuchten der Kontrolllampe Programmende bedeutet, dass die Signaltöne aktiviert sind.

1. Drücken Sie zum Abschalten der Signaltöne erneut die ProgrammwahlRESET-Taste. Die Kontrolllampe Programmende erlischt und zeigt damit an, dass die Signaltöne ausgeschaltet sind.
2. 1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
3. Zum erneuten Einschalten der Signaltöne wiederholen Sie die o. a. Schritte so lange, bis die Kontrolllampe Programmende leuchtet.

- Füllen Sie das Klarspüldosiergerät mit Klarspüler

Bei Verwendung von Kombi-Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" etc. halten Sie sich bitte an die im Abschnitt "Gebrauch von Spülmitteln" angegebenen Empfehlungen.

Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Wasserhärte			Einstellung der Wasserhärtestufe		Zusatz von Salz
°dH	°TH	mmol/l	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 9,0	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

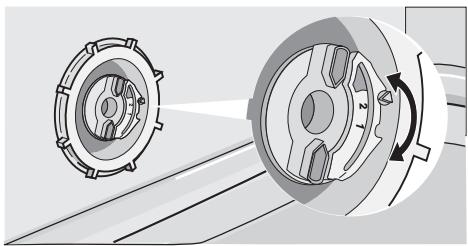

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Betätigen Sie die Programmwahl-/Cancel-Taste und halten Sie diese so lange gedrückt, bis Programmkontrolllampe A blinkt und Programmkontrolllampe B kontinuierlich leuchtet. Warten Sie, bis die Programmkontrolllampe B erlischt, die

Programmkontrolllampe A weiter blinkt und die Kontrolllampe Programmende gleichzeitig zu blinken beginnt. Warten Sie, bis die Programmkontrolllampe B erlischt, die Programmkontrolllampe A weiter blinkt und die Kontrolllampe

Programmende gleichzeitig zu blinken beginnt. Dadurch wird angezeigt, dass der Wasserenthärter elektronisch eingestellt wurde. Der aktuelle Härtegrad ist daraus ersichtlich, wie oft die Kontrolllampe Programmende blinkt.

Eine Pause von einigen Sekunden trennt die Blinkzeichen.

Beispiele:

5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5

6 Blitze, Pause, 6 Blitze, Pause usw... = Stufe 6

1. Drücken Sie die Programmwahl-/Cancel-Taste, um die Härtestufe zu ändern. Bei jedem Tastendruck ändert sich die Stufe. (Bitte halten Sie sich für die Auswahl der neuen Härtestufe an die Tabelle).

Beispiele:

Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken der Programmwahl-/Cancel-Taste Stufe 6 angewählt, Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Programmwahl-/Cancel-Taste Stufe 1 ausgewählt.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Gebrauch von Salz für Geschirrspüler

Warnung!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich).
3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

SALE ZOUT SALT SALZ SEL

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Gebrauch von Klarspülmittel

Warnung! Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen. Das Klarspülmittel wird automatisch beim letzten Spülgang zugesetzt.

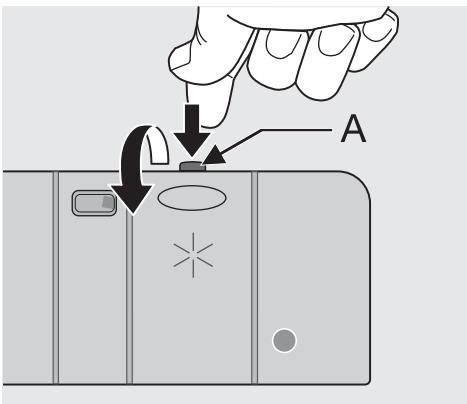

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

A

1. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.
• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.

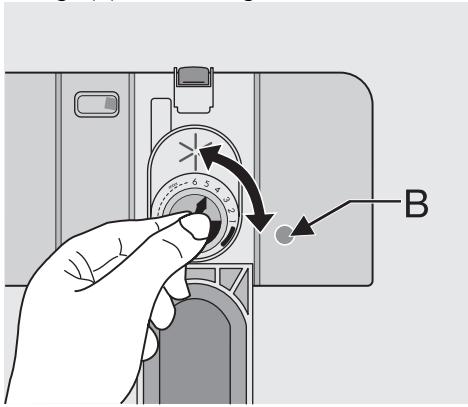

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.

Füllen Sie Klarspüler nach, sobald die Anzeige (B) durchsichtig wird.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.

• Vor dem Laden des Geschirrs:
- Speisereste und Abfall entfernen.
- Töpfe mit angebrannten Speiseresten einweichen

- Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

• Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
• Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein Wasser ansammeln kann.
• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
• Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

- Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler

ungeeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perl-muttgriffen.
• Nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.
• Frühstücksbrettchen.
• Gegenstände aus Kunstfasern.

beschränkt geeignet:

• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.
• Glasierte Muster können bei häufigem Spülen ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfärbungen: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gespült wird.

Laden von Besteck und Geschirr

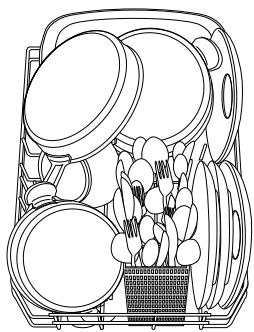

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden.

⚠ Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waage-recht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

Damit alle in den Besteckkorb eingestellten Teile vom Wasser umspült werden können, beachten Sie bitte:

1. Stecken Sie das Besteckgitter auf den Besteckkorb.
2. Gabeln und Löffel mit dem Griff nach unten in den Besteckkorb stellen.
   Für größere Gegenstände wie Schneebesen eine Hälfte des Besteckgitters entfernen.

Der Besteckkorb ist herausnehmbar.

Bitte achten Sie darauf, stets beide Teile des zweiteiligen Griffs in die Hand zu nehmen, wenn Sie den Korb aus dem Geschirrspüler herausnehmen.

1. Stellen Sie den Besteckkorb auf einem Tisch oder einer Arbeitsfläche ab.
2. Öffnen Sie den zweiteiligen Griff.
3. Entnehmen Sie das Besteck.

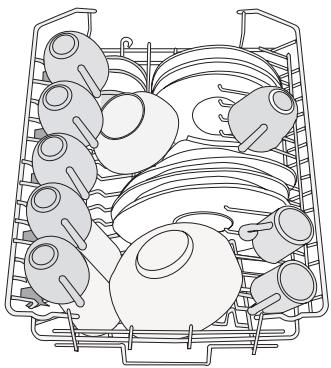

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (Desserttellern, Untertassen, Esstellern bis zu 24 cm Durchmesser), Salatschüsseln, Tassen und Gläsern bestimmt

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden.

Für größere Gegenstände können die Tassenablagen umgeklappt werden.

Vergewissern Sie sich vor dem Schließen der Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im:
A	Oberkorb	Unterkorb
Bei angeho-benem Ober-korb	20 cm	31 cm
Bei abge-senktemOberkorb	24 cm	27 cm

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die ursprüngliche Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

Verstellen Sie die Korbhöhe nie nur auf einer Seite Die Tassenauflagen können beim Korb in der oberen Position nicht benutzt werden.

Schließen Sie nach dem Beladen immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen:

$$ 2 0 = \mathrm{ca.} 2 0 \mathrm{g} \text { Reiniger } $$

30 = ca. 30 g Reiniger.

1. Bei Programmen mit Vorspülen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) füllen.

Dieser Reiniger wird in der Vorspülphase verwendet.

Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)

1. Schließen Sie den Deckel und drücken Sie ihn an, bis er einrastet.

Reinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

Verwendung von Kombi-Reinigungstabletten

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" etc.) können sie auch andere Zusätze enthalten.

1. Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe hierzu die Herstellerangaben. Das Auffüllen des Salzbehälters und des Klarspülerdosierers ist nicht mehr erforderlich.
2. Wählen Sie für Wasserhärte und Klarspüldosierer die niedrigste Stufe.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspüler auf.
2. Bringen Sie den Klarspüldosierer in Stellung 2.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie nicht:

1. Salz- und Klarspüldosierer aufzufüllen.
2. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
3. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
4. Einstellung der Klarspüldosierung.

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm bei etwas geöffneter Tür. Der Programmstart setzt erst nach dem Schließen der Tür ein. Bis dahin können die Einstellungen noch geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht behindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
4. Drücken Sie die ProgrammwahlRESET-Taste solange, bis die Kontrolllampe des gewünschten Spülprogramms leuchtet (siehe Tabelle "Spülprogramme").

Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.

⚠️ Warnung! Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig.

Abbrechen eines laufenden Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers; Drücken Sie die ProgrammwahlRESET-Taste etwa 3 Sekunden lang, bis die Kontrolllampe des eingestellten Programms erlischt und die Kontrolllampe Programmende blinkt. Das Spülprogramm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.
• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Unterbrechen eines laufenden Spülprogramms

Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Schließen Sie die Tür des Geschirrspülers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch, und ein Signalton zeigt das Ende des Spülprogramms an.

• Öffnen Sie die Tür des Geschirrspülers.
  • Die Programmkontrolllampe Programmende blinkt.
  • Die Kontrolllampe des soeben beendeten Programms leuchtet weiter.

• Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

• Öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr rascher ab und die Trockenwirkung wird verbessert.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser

absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

i Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

1) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.
2) Testprogramm für Prüfinstitute
Spülprogramme

Programm	Grad der Verschmutzung	Art der Beladung	Programmbeschreibung
70°	Stark verschmutzt	Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang bis zu 70°C2 ZwischenklarspülgängeKlarspülenTrocknen
65°	Normal verschmutzt	Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang bis zu 65°C2 ZwischenklarspülgängeKlarspülenTrocknen
65° für 30 Minuten 1)	Normal / leicht verschmutzt	Geschirr und Besteck	Hauptspülgang bis zu 65°CKlarspülen
Programm	Grad der Verschmutzung	Art der Bela-dung	Programmbeschreibung
^[SCH]	Normal ver-schmutzt	Geschirr und Be-steck	VorspülenHauptspülgang bis zu 50°C1 ZwischenklarspülgangKlarspülenTrocknen
^[4YGB]	Beliebig	Geschirrspüler teilweise gefüllt (wird im Tages-verlauf vollständig gefüllt).	1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Für dieses Programm ist kein Reinigungsmittel erforderlich.

Verbrauchswerte
Programm	Programmdauer (in Minuten)	Energieverbrauch (in kWh)	Wasserverbrauch (in Litern)
	110- 120	1,5- 1,7	18 - 20
	100 - 110	1,4- 1,5	18- 20
65° für 30 Minuten	30	0,8	8
[KWAB]	120-130	0,8-0,9	12-13
	11	0,1	5

1) Testprogramm für Prüfinstitute
i Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.

⚠️ Warnung! Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür und entfernen Sie den Unterkorb.
2. Das Filtersystem des Geschirrspülers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie

das Filtersystem mit dem Griff des Mikrofilters.

A B

1. Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie das Filtersystem heraus

1. Fassen Sie den Grobfilter (A) am Handgriff und ziehen Sie ihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.
3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten sorgfältig.

1. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.

2. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Filter zusammen.

3. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spülraumboden hervorragt.
   Benutzen Sie den Geschirrspüler NIE-MALS ohne Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen
   i Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülerbehälters regelmäßig mit einem feuchten Tuch.

Alle 3 Monate sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.
   Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen können durch nachlässige Instandhaltung oder Versehen bedingt sein und mit Hilfe der in der folgenden Tabelle be-

schriebenen Hinweise ohne Hilfe des Kundendienstes behoben werden. Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

Fehlercodes und Störungsanzeige	Mögliche Ursachen und Abhilfe
Die Kontrolllampe für das laufende Programm blinkt ständigakustische SignalabfolgeDie Kontrolllampe Programmedeblinkt 1 Mal Der Geschirrspüler füllt kein Wasser ein	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Den Wasserhahn reinigen.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Die Kontrolllampe für das laufende Programm blinkt ständigakustische SignalabfolgeDie Kontrolllampe Programmedeblinkt 2 Mal Der Geschirrspüler pumpt nicht ab	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Die Kontrolllampe für das laufende Programm blinkt ständigakustische SignalabfolgeDie Kontrolllampe für Programmedeblinkt 3 Mal Aquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Störung	Mögliche Ursachen und Abhilfe
Das Programm startet nicht	Tür des Geschirrspülers nicht richtig geschlossen.Schließen Sie die Tür des Geschirrspülers.Netzstecker nicht eingesteckt.Netzstecker einsteckenDie Sicherung der Hausinstallation ist durchgebrannt.Sicherung ersetzen.

Schalten Sie nach diesen Kontrollen das Gerät ein. Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde. Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.

Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst. Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell (Mod.), Produktnummer (PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich. Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben: Modell (Mod.). :

Produkt-Nummer

(PNC):......

Serien-Nr.

(S.N.).:

Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Wahl eines falschen Spülprogramms.Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült werden. Die Körbe dürfen nicht überladen werden.Falsche Beladung behindert die Drehung der Sprüharme.Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.Zu hohe oder zu geringe Reinigungsmitteldosierung.Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.Ablaufschlauch falsch verlegt.Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Behälter für Klarspüler ist leer.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr	Klarspülerdosierung reduzieren.
Eingetrocknete Wassertropfen auf Gläsern und Geschirr	Klarspülerdosierung erhöhen.Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten

Abmessungen	Breite	44,6 cm
	Höhe	81,8 - 89,8 cm
	Tiefe	55,5 cm
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck	Mindestdruck	0,05 MPa (0,5 bar)
	Höchstdruck	0,8 MPa (8 bar)
Fassungsvermögen		9 Maßgedecke

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 9 Maßgedecke
Reinigungsmitteldosierung:	5 g + 20 g (Typ B)

Volle Beladung: 9 Maßgedecke

Klarspülereinstellung

Position 4 (Typ III)

Anordnung im Oberkorb ohne Salatschüssel

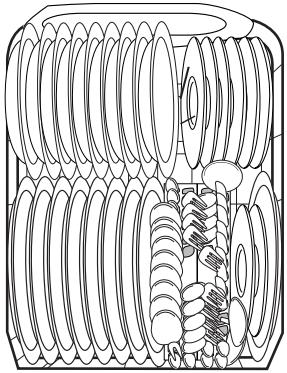

Anordnung des Unterkorbs

Anordnung im Oberkorb mit Salatschüssel

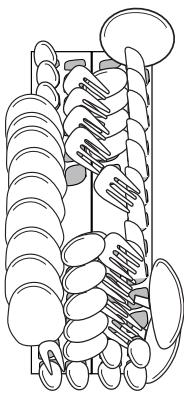

Anordnung des Besteckkorbs

Tassenauflagen: Stellung A

Gerät aufstellen

Warnung! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Stellen Sie vor dem Einbau des Geschirrspülers in die Küchenzeile sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.

Wasseranschluss

Wasserzuleitung

Der Geschirrspüler kann sowohl mit Warm- (max. 60°) wie auch mit Kaltwasser gespeist werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.

Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen

Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim An- schluss nicht geknickt, gequetscht oder ver- dreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

i Achtung! NICHT alle

Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit Klemm-mutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich.

Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen ange-Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt.

Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Küchenmöbels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

schlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE Anschluss- schläuche von Altgeräten.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der Versorgung des Geschirrspülers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

- Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.

- Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.

- Ein Zulaufschlauch mit Sicherheitsventil darf nur von einer Fachkraft des Kunden-dienstes ersetzt werden.

Warnung! Gefährliche Spannung

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Geschirrspülers befinden.

max. 60 cm max. 400 cm

Der Ablaufschlauch kann nach rechts oder links verlegt werden

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Die Gesamtlänge des Ablaufschlauchs einschließlich einer eventuellen Verlängerung darf nicht mehr als 4 Meter betragen. Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht entfernt, kann der Ablaufschlauch im Laufe der Zeit durch eventuelle Ablagerungen von Speiseresten im Siphon verstopft werden

i Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

i Zur Vermeidung von Undichtigkeiten müssen die Wasseranschlüsse vollkommen dicht sein.

Elektrischer Anschluss

Warnung! Die

Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen

nicht verwendet werden. Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker. Niemals am Netzkabel ziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollten.

Umwelttipps

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit

internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Inhoud

Technische gegevens 37

Elektronisch instellen

www.progress-hausgeraete.de
