BEDIENUNGSANLEITUNG Soul 170HA Cayin

Soul 170HA

Röhren Kopfhörer- und LAUTSPRECHERVERSTÄRKER

Vielen Dank, dass Sie sich für den Cayin Soul 170HA Röhren Kopfhörer- und Lautsprecherverstärker entschieden haben. Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch. Um Schäden während des Transports zu vermeiden, sind die Röhren durch Schaumstoffteile unter dem Röhrengitter geschützt. Entfernen Sie vor Inbetriebnahme die Schaumstoffteile auf, bzw. über den Röhren.

Inhaltsverzeichnis

Lieferumfang	2
Sicherheitshinweise	3
Produktmerkmale	4
Technischen Daten	5
Vorderseite	6
Oberseite	7
Rückseite	8
Fernbedienung	9
Röhrenwechsel	9
Anschluss der Stromkabel und des Netzkabels	10
Geräteanschlussdiagramm	11
Kopfhörer anschließen	11
Systemanschluss	12
Installation	12
Einschalten	13
Kleine Tipps	13
Garantieservice	13
Fehlerbehebung	14
So installieren Sie Vakuumröhren	15

HINWEIS:

Der Röhren Kopfhörer- und Lautsprecherverstärker Spul 170HA von Cayin wurde mit Originalteilen ausgestattet und hergestellt, um die besten Ergebnisse zu erzielen. Wir sind nicht verantwortlich für Probleme oder Schäden, die durch den Austausch von nicht Original-Teilen im Verstärker verursacht werden.

Bitte stellen Sie sicher, dass die Netz-Spannung mit der bezeichneten Eingangspannung des Verstärkers übereinstimmt, die auf der Rückseite angegeben ist. Zu niedrige oder zu hohe Spannung können Probleme verursachen.

Bewahren Sie alle Verpackungsmaterialien für zukünftige Transporte auf.

Packungsinhalt

Bitte überprüfen Sie den Karton sorgfältig auf Beschädigungen, bevor Sie ihn öffnen. Öffnen Sie die Verpackung vorsichtig.

Im Lieferumfang des Soul 170HA ist folgendes enthalten:

1. 1x Cayin Soul 170HA Kopfhörerverstärker
2. 1x Cayin Soul 170HA Netzteil
3. 1x Abdeckung der Röhren
4. 1x Netzkabel
5. 2x 8 Poliges Hochvoltkabel
6. 2x 12 Poliges Niedervoltkabel
7. 1x Fernbedienung

8. 1x Bedienungsanleitung

9. Ersatzsicherungen:

2x Ersatzsicherungen für Hochspannung:

\~100V-120V: T2.5AL250V

\~220V-240V: T1.25AL250

2x Ersatzsicherungen für Niederspannung:

\~100V-120V: T1.25AL250V

\~220V-240V: T630mAL250V

Vorsichtsmaßnahmen

1. Bitte transportieren Sie das Gerät sehr sorgfältig, um die Röhren und die anderen Komponenten nicht zu beschädigen.
2. Der Verstärker muss in ausreichendem Maße belüftet werden, während des Betriebs darf er nicht abgedeckt werden, um einen Ausfall der Bauteile durch Überhitzung zu vermeiden.
3. Schalten Sie den Verstärker nicht ein, wenn kein Kopfhörer oder Lautsprecher an den Lautsprecherausgängen angeschlossen ist.
4. Schalten Sie das Gerät nach dem Gebrauch oder bei längerer Abwesenheit vorzugsweise mit dem Netzschalter ab. Selbst wenn sich der Netzschalter in Ausstellung befindet, ist das Gerät nicht vollständig vom Netz getrennt. Um das Gerät vollständig stromlos zu machen, muss der Netzstecker gezogen werden.
5. Bitte öffnen Sie das Gehäuse nicht selbst (Stromschlaggefahr!) oder versuchen das Gerät selbst zu reparieren.
6. Flüssigkeiten vom Gerät fernhalten! Sollten Flüssigkeiten in das Gerät gelangen, bitte sofort den Netzstecker ziehen und den Händler aufsuchen. Das Gerät ist nur für den Betrieb in trockenen Räumen geeignet.
7. Nur mit trockenem Tuch reinigen.
8. Wenn Sie das Gerät aus einer kalten Umgebung in einen beheizten Raum bringen kann sich Kondenswasser bilden. Schalten Sie das Gerät nicht ein, bevor es sich einige Stunden akklimatisiert hat. Setzen Sie das Gerät und die Anschlusskabel keiner Hitze aus.

◆ Gefahr eines Stromschlages bei Entfernung der Abdeckung.
◆ Keine vom Benutzer zu wartenden Teile im Inneren. Wenden Sie sich an qualifiziertes Fachpersonal.
◆ Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um die Gefahr eines Brandes oder eines elektronischen Schlags zu verringern.

Der Blitz mit Pfeilspitzensymbol soll den Benutzer auf das Vorhandensein einer nicht isolierten „gefährlichen Spannung“ im Gehäuse des Produkts aufmerksam machen, die für Personen ein Risiko darstellen kann.

! Das Ausrufezeichen soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen hinweisen, die dem Gerät beiliegen.

Produktmerkmale

• Handgefertigte Konstruktion mit feinster Punkt-zu-Punkt-Verkabelung (PTP) für höchste Qualität.
• Hochwertiger EI-Ausgangstransformatoren mit breitem Frequenzgang.
• Der Soul 170HA folgt einem externen Stromversorgungsdesign und verfügt über einen speziell entwickelten Leistungstransformator für die Stromversorgungseinheit, der eine unabhängige Stromversorgung für Hoch- und Niederspannungsabschnitte bietet. Dies reduziert gegenseitige Störungen in den verschiedenen Stromversorgungskreisen, verbessert die Dynamik und erreicht somit ein höheres Signal-Rausch-Verhältnis.
• Zwei JJ GZ34S-Röhren werden für die Gleichstromversorgung der Vorverstärkerstufe verwendet.
• Zwei JJ 6SN7-Röhren werden für die Spannungsverstärkung verwendet.
• Zwei TUNG-SOL KT170-Röhren werden für die reine unsymmetrische Klass A Leistungsverstärkung verwendet.
• Die neu aufgesetzte Schaltung sorgt für eine originalgetreue Wiedergabe der Musik und betont die unverwechselbare Klangsignatur des Single-Ended-Verstärkerkreises.
• Es sind Hochwertige AudioCapX-Kopplungskondensatoren verwendet worden, um die Auflösung und das Klangbild zu verbessern.
• Ein Hochpräziser elektronischer Lautstärkeregler JRC MUSES 72320V sorgt für geringes Rauschen, geringe Verzerrung und eine 128-stufige lineare Lautstärkeregelung.
• Autobias-Schaltung zur genauen Anpassung des Vorspannungspegel der Leistungsröhren. Die Schaltung trägt zur Verlängerung der Lebensdauer der Leistungsröhren bei.
  • Die programmierte MCU sorgt dafür, dass der Soul 170HA jederzeit seine optimale Leistung beibehält.
• Auswahl zwischen Trioden- und Ultralinear-Betrieb.

- Triodenmodus steht für einen flüssge, weiche Wiedergabe.

- Ulralinear für ein Dynamische zupackende Wiedergabe.

• Zwei Klangfarben: Dynamisch und Weich.

Mit Dynamic Timbre erhalten Sie eine höhere Dichte, einen größeren Dynamikbereich und eine verbesserte dynamischen Klang; während Sie mit Soft Timbre eine weiche und sanfte Klangs genießen können.

• Kopfhöreranschlüsse: Hochwertige Neutrik 6,35 mm Buchse, Pentaconn 4,4 mm Buchse, Neutrik 4-polige XLR-Buchse. Der Verstärker verfügt über hohe, mittlere und niedrige Impedanzeinstellungen (L: 8-640; M: 65-2500; H: 251-6000), was perfekte Kompatibilität mit einer breiten Palette von Kopfhörerimpedanzen für optimale Leistung gewährleistet.
• Der Verstärker ist mit XLR- und RCA-Line-Eingängen sowie mit Lautsprecherausgängen ausgestattet. Mit einer Ausgangsleistung von 18 W, treibt er mühelos hochempfindliche und hocheffiziente Regal- und Standlautsprecher an.
• Die BMI-Funktion: Zum Schutz und zur Überwachung des Betriebszustands unserer Hochleistungs-röhren ist des Soul 170HA mit einer Vorspannungsüberwachungsanzeige ausgestattet. Sobald die Vorspannung der Leistungsröhre abnormal ist, reagiert die BMI und der Verstärker geht in einen Schutzmodus.
  • Fernbedienung im Lieferumfang.
• Die Versorgungskabel bestehen aus versilbertem 6N-Kupfer und sind einzeln abgeschirmt. Mit geringem Innenwiderstand, geringem Verlust, aber stabilerer Übertragung. Schnellverschlüsse in Avialion-Qualität.
• Spezielle Röhrendämpfung minimiert Mikrofonieeffekte.
  • Die Massivholz-Seitenteile sind aus Nordamerikanischen schwarzem Walnussholz.
• Leicht abzunehmende Röhrenabdeckung.

Technischen Daten

Kopfhörer	Aus-gangs-leistung	3,5 mm(SE)	UltralinearTriode	11W+11W(L); 13.5W+13.5W(M); 17W+17W(H)7W +7W(L); 8.5W+8.5W (M); 11W+11W (H)
		4 pin XLR(BAL)	UltralinearTriode	15W+15W(L); 17W+17W(M); 18W+18W(H)12W+12W (L); 14W +14W(M);15W+15W (H)
		4,4 mm(BAL)	UltralinearTriode	2.5W +2.5W(L); 3.5W+3.5W (M); 4W +4W(H)2W +2W(L); 2.4W+2.4W (M); 3W +3W(H)
	FrequenzbereichKlirrfaktor THDEmpfindlichkeitS/N-VerhältnisKopfhörerimpedanzKopfhöreranschlüsse			10 Hz-32 kHz ±3 dB; 18 Hz-21 kHz ±1 dB0.3% (1 kHz, 2.4W/UL,< 5% bei voller Leistung)200mV-1100mW109dB (A-gewichtet)L:8-640;M:65-2500;L:251-60001x 4pin XLR • 1x 4,4 mm • 1x 6,35 mm
Laufsprecher	Ausgangsleistung		UltralinearTriode	18 W+ 18 W (8Ω)10 W+ 10 W (8Ω)
	FrequenzbereichKlirrfaktor THDS/N-VerhältnisEingangsempfindlichkeitAusgangsimpedanzEingangsimpedanz			10 Hz-32 kHz ±3 dB; 18 Hz-21 kHz ±1 dB1 % (1 kHz, 7W/UL,< 5% bei voller Leistung)109dB (A-gewichtet)1000mV4Ω - 8Ω15 kΩ
Sonstiges	Eingänge			XLR x1, RCA x1
	Röhren-bestückung	AusgangTreiberGleichrichter		2x TUNG-SOL KT1702x JJ 6SN72x JJ GZ34S
	Maße	VerstärkerNetzteil		330 mm x 400 mm x 231 mm (BxTxH)330 mm x 363 mm x 114 mm (BxTxH)
	Gewicht	VerstärkerNetzteil		23,3 Kg17,2 Kg
	Sicherung(Hochspannung)	~220 V - 240 V-100 V - 120 V		T1.25AL 250VT2.5AL 250V
	Sicherung(Niederspannung)	~220 V - 240 V-100 V - 120 V		T630mAL 250VT1.25AL 250V
	LeistungsaufnahmeArbeitstemperaturUmgebungstemperatur			240W (max)Temperatur: 0°C - 40°C Luftfeuchtigkeit: 20% - 80%Temperatur: -20°C - 70°C Luftfeuchtigkeit: 20% - 90%

Bedienelemente Vorderseite

1 POWER

Zum Ein- und Ausschalten des Verstärkers.

2 Betriebszustandsanzeige

Die Anzeige leuchtet, wenn das Netzteil eingeschaltet wird.

3 Betriebszustands-/Stummschaltungsanzeige

Die Anzeige leuchtet, wenn das Gerät im Betrieb ist. Beim Einschalten blinkt die Anzeige 60 Sekunden lang. Die Anzeige blinkt auch, wenn die Stummschaltetaste gedrückt ist.

4 Lautstärkeregler

Wird zur Lautstärkeregelung verwendet und Zeigt die Position der Lautstärke an.

6 Kopfhörerausgangsauswahl

Der Soul 170HA bietet drei Ausgangstypen.

Wählen Sie den geeigneten Kopfhörerausgangstyp aus.

7 Standard Klinke

Ausgang für Kopfhörer mit 6,35-mm-TRS-Anschluss.

8 4.4 Balance

Ausgang für Kopfhörer mit 4,4-mm-Stecker.

9 4 Pin Balance

Ausgang für Kopfhörer mit 4-Pin-XLR-Stecker

10 Impedanz

Wählen Sie aus drei Option aus.

(L: 8–64O; M: 65–250O; H: 251–6000)

5 IR-Fernbedienungssensor

Für Fernbedienungsempfang.

HINWEIS:

• Wenn Sie einen Kopfhörer mit 3,5-mm-Anschluss an den Verstärker anschließen möchten, benötigen Sie einen 3,5-mm auf 6,3-mm-Adapter (nicht im Lieferumfang enthalten). Längeres Hören mit hoher Lautstärke über Kopfhörer kann zu Hörschäden führen.
• Bitte verwenden Sie keinen Mono-Klinkenstecker (TS), da dies zu schweren Schäden, wie beispielsweise einem Kurzschluss, am Verstärker führen kann.
• Bitte ziehen Sie den Netzstecker aus der Steckdose, wenn der Verstärker längere Zeit nicht verwendet wird.

Elemente Oberseite

1 A1 + A2: KT170
2 Bias-Monitoring-Indikator (BMI):

Zeigt den Betriebszustand der KT170-Leistungs-röhre an. Bei Unregelmäßigkeiten leuchtet die LED auf und der Verstärker geht in den Schutzmodus. Wenn der Verstärker in den Schutzmodus ist, führen Sie bitte die Schritte zur Fehlerbehebung, wie auf Seite xy beschrieben.

3 V1 + V2: 6SN7
4 V3 + V4: GZ34S
5 VU-Meter:

Zeigt Ihnen den Ausgangspegel des Verstärkers an.

6 Eingangs-Auswahlschalter

Wählen Sie zwischen symmetrischen oder unsymmetrischen Eingang.

7 Ausgangs-Auswahlschalter

Wählen Sie zwischen Köpfhörer oder dem Lautsprecherausgang

8 Trioden- / Ultralinear-Auswahltaste

Dient zur Auswahl des (TR) Trioden- oder (UL) Ultralinear-Betrieb.

9 TIMBRE - Modus

Wählen Sie zwischen einen dynamischen, kraftvollen oder einen weichen und sanften Hörmodus.

HINWEIS

• Achten Sie während des Betriebs auf die hohe Temperatur der Röhren.
• Tauschen Sie die Röhren sorgfältig und korrekt aus.
  • Die Leistungsröhren müssen für eine einwandfreie Funktion aufeinander abgestimmt sein.

Rückseite

Abbildung 3
Soul 170HA / Soul Netzteil

1 Symmetrischer Eingang (XLR)

Wird für den Anschluss von Audioquellen verwendet.

2 Cinch-Eingang

Wird für den Anschluss von Audioquellen verwendet.

1 Stromeingangsbuchsen für den rechten Kanal Schließen Sie den Verstärker an die Stromausgangsbuchsen des rechten Kanals (Nr.10) A7-PIN-Buchse, B 12-PIN-Buchse am Netzteil an.

3 Ausgang des rechten Kanals

Wird verwendet, um eine Verbindung mit dem rechten Lautsprecherkanal herzustellen.

4 Ausgang des linken Kanals

Wird verwendet, um eine Verbindung mit dem linken Lautsprecherkanal herzustellen.

5 Stromeingangsbuchsen

Verbinden Sie den Verstärker mit den Stromausgangsbuchsen (Nr.11) A 8-PIN Buchse und B 12-PIN Buchse am Netzteil an.

6 Stromanschluss

Anschluss für den Stromstecker.

7 Sicherungsanzeige für die Hochspannung

Überwacht den Zustand der Sicherung.

8 Sicherungen für die Hochspannung

In den Sicherungshaltern befinden sich die Sicherungen. 1x T3.15AL250V für die Hochspannung.

9 Sicherungen für die Niederspannung

In den Sicherungshaltern befinden sich die Sicherungen. 1x T630mAL250V für die Niederspannung.

10 Sicherungsanzeige für die Niederspannung

Überwacht den Zustand der Sicherung.

11 Stromausgangsbuchsen

Schließen Sie das Netzteil an die Stromeingangsbuchsen (Nr.5) A 8-PIN Buchse und B 12-PIN Buchse am Verstärker an.

Fernbedienung

Inbetriebnahme der Fernbedienung

1. Entfernen Sie die Schrauben von der hinteren Abdeckung
2. Legen Sie die Batterie (1x Knopfzelle) polrichtig ein.
3. Schrauben Sie die hintere Abdeckung wieder zu.

HINWEIS

• Lassen Sie die Fernbedienung nicht fallen. Halten Sie die Fernbedienung trocken.
• Die Batterie hat eine Lebensdauer von etwa drei Jahren. Ersetzen Sie die Batterie umgehend, wenn ihre Kapazität nicht mehr ausreicht. Bitte verwenden Sie die Lithium-Knopfzellenbatterie CR2032. Beim Ersetzen der Batterie dürfen Sie den Plus- und Minuspol nicht gleichzeitig berühren. Halten Sie die Batterie beim Herausnehmen und Einsetzen an den Kanten fest.
• Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung längere Zeit nicht benutzen.
• Wir empfehlen den Einsatz von hochwertigen Batterien.

1 MUTE-Taste
2 Volume Erhöhen oder Verringern der Lautstärke

Kompatible Ersatzröhren

Verstärker-Röhren	Kompatible Ersatzröhren
JJ GZ34S	5AR4
JJ 6SN7	6SN7, 6SN7GT, 6H8C, CV181
TUNG-SOL KT170	KT170

Stromverbindung

Stromverbindung:

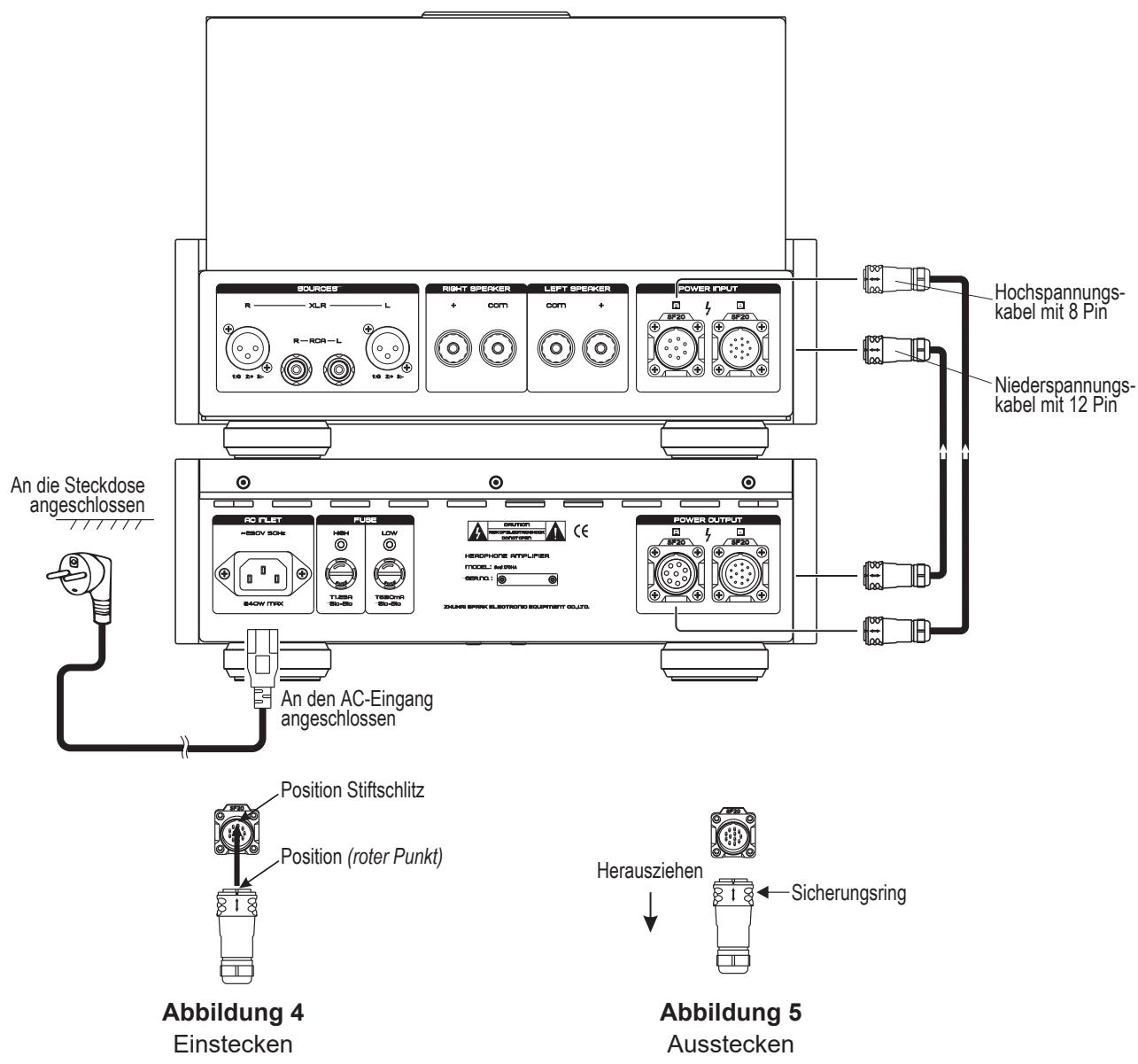

1. Anschluss der Stromverbindungskabel

Bitte überprüfen Sie zunächst die Pin-Spezifikation, bevor Sie das Stromkabel anschließen.

Anschließen: Richten Sie die Pfeile (markiert mit einem roten Punkt) des Steckers an den Pfeilen (markiert mit einem roten Punkt) der Buchse des Stromeingangs/-ausgangs aus (Abbildung 4). Stecken Sie die Stromkabel ein und schließen Sie den Vorgang ab.

Trennen: Halten Sie den Sicherungsring des Steckers fest und ziehen Sie ihn heraus (Abbildung 5).

2. Anschließen des Netzsteckers.

Stecken Sie das weibliche Ende des Netzkabels in die AC IN-Buchse auf der Rückseite des Netzteiles.

Kopfhörer-Anschlüsse

Standard 6,35 mm Klinke

Stecken Sie den 6,35 mm Stecker Ihres Kopfhörers in die STANDARD-Kopfhörerbuchse auf der Vorderseite.

Stellen Sie den Kopfhörerausgangswahlschalter auf die Position STD.

4,4 mm Balance-Klinke

Stecken Sie den 4,4 mm Stecker Ihres Kopfhörers in die 4,4 BALANCE-Kopfhörerbuchse auf der Vorderseite.

Stellen Sie den Kopfhörerausgangswahlschalter auf die Position 4.4 BAL.

4-polige XLR-Buchse

Stecken Sie den 4-plogen XLR Stecker Ihres Kopfhörers in die 4PIN BALANCE-Kopfhörerbuchse auf der Vorderseite. Stellen Sie den Kopfhörerausgangswahlschalter auf die Position 4 PIN BAL.

Passen Sie den Impedanzschalter entsprechend der Impedanz Ihres Kopfhörers an. Drehen Sie mit dem Lautstärkeregler die Lautstärke auf ein geeignetes Niveau um Ihre Musik zu genießen.

HINWEIS

Beim Wechseln der Kopfhörer wird empfohlen, die Lautstärke auf Minimum zu stellen.

Anschlüsse des Cayin Soul 170HA

Lautsprecheranschluss:

1. Achten Sie auf die Impedanz Ihrer Lautsprecher

Schließen Sie das Plus von Ihrem Lautsprecher separat an den 4- oder 8-Ohm-Anschluss und das Minus an die 0-Ohm-Anschlüsse an. Wenn Ihre Lautsprecher 6-Ohm anstelle von 4-Ohm oder 8-Ohm-Anschlüsse (empfohlen) haben, ist der Anschluss von 8-Ohm vorzuziehen. Durch den Anschluss der linken und rechten Lautsprecher gemäß den Anweisungen ist die akustische Wiedergabetreue sichergestellt.

HINWEIS

• Verbinden Sie die Lautsprecherkabel mit dem Verstärker, nachdem diese mit den Lautsprechern verbunden wurden.
• Bitte beachten Sie die Signalrichtungsanzeige des Kabels (wenn vorhanden).
• Verwechseln Sie nicht Plus und Minus der Lautsprecherkabel, da dies zu klanglichen Einbußen führen kann.

Audioverbindung:

1. Bitte schlagen Sie bei Bedarf im Handbuch des zugehörigen Geräts nach.
2. Schließen Sie das Netzkabel erst an, wenn alle Geräte ordnungsgemäß angeschlossen sind
3. „R“ steht für den rechten Kanal und „L“ steht für den linken Kanal.
4. Bitte stellen Sie sicher, dass alle Anschlüsse korrekt sind. Eine schlechte Verbindung kann zu Rauschen und einer Verschlechterung der Audioleistung führen oder sogar Ihr Gerät beschädigen.

5. Binden Sie das Netzkabel oder die Audioverbindungen nicht zusammen da dies zu klanglichen Nachteilen führen kann.

6. Dieser Verstärker verwendet XLR-Anschlüsse, die üblicherweise in professionellen Anwendungen für symmetrische Verbindungen verwendet werden.

Es gibt zwei XLR-Verkabelungsstandards:

• Europäischer Standard: Pin 1=Masse, Pin 2 = HEISS, Pin 3 = KALT
• Amerikanischer Standard: Pin 1=Masse, Pin 2 = KALT, Pin 3 = HEISS

Dieser Verstärker verwendet den amerikanischen Standard. Beim Anschluss an Audiogeräte mit symmetrischem Ausgang, die europäisch verkabelt sind, kann das Wiedergabesignal in umgekehrter Phase vorliegen. Wir empfehlen dem Benutzer, die Phase des Systems über die Kabel zu korregieren.

Hinweis zum Aufstellen

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, oder anderen Wärmequellen auf.
• Um eine Überhitzung zu vermeiden, halten Sie bitte die Belüftung des Geräts offen.
• Setzen Sie die Geräte weder Regen noch Feuchtigkeit aus.
• Stellen Sie den Verstärker so auf, damit er problemlos angeschlossen werden kann.
• Der Verstärker sollte stabil aufgestellt werden und stellen Sie sicher, dass alle vier Füße auf gleicher Höhe sind.
• Halten Sie den Verstärker in einem Abstand von mindestens 20 cm zu den umgebenden Wänden.

HINWEIS: Bitte stellen Sie sicher, dass die örtliche Netzspannung mit der Netzspannungsangabe des Verstärkers übereinstimmt, die auf der Rückseite angezeigt wird. Eine zu niedrige oder zu hohe Spannung kann Probleme verursachen oder die Lebensdauer des Verstärkers verkürzen.

Einschalten

Bevor Sie den Verstärker einschalten, stellen Sie bitte sicher, dass alle Verbindungen richtig sind und die Stromversorgung angeschlossen ist.

• Wenn Sie den Verstärker einschalten, blinkt die Betriebsanzeige für 60 Sekunden.
• Nach dieser Verzögerung ist der Verstärker betriebsbereit und die Betriebsanzeige leuchtet dauerhaft.
• Wählen Sie die gewünschte Audioquelle aus, stellen Sie die Lautstärke auf Ihre gewünschte Position und genießen Sie Ihre Musik.

HINWEIS:

• Trennen Sie keine Kabel vom Gerät wenn es im Betrieb ist, das kann zu Beschädigungen führen.
• Warten Sie mindestens 3 Minuten, bis Sie das Gerät wieder einschalten, sonst können die Röhren beschädigt werden.

Kleine Tipps

Handbuch lesen --- Bitte lesen Sie die Bedienungsanleitung vor dem Aufstellen/Betrieb sorgfältig durch.

Aufbewahren das Handbuchs --- Bitte bewahren Sie das Handbuch zum späteren Nachschlagen auf.

Warnzeichen --- Entfernen Sie die Seriennummer oder Warnschilder nicht.

Betrieb --- Führen Sie die Vorgänge wie im Handbuch beschrieben durch.

Fremdteile --- Wenn Sie Teile verwenden, die nicht von unserer Firma geliefert wurden, wie Netzkabel, Sicherungen usw., dann stellen Sie bitte sicher, dass die von Ihnen verwendeten Teile mit den Sicherheitsanforderungen kompatibel sind.

Aufstellungsort --- Stellen Sie das Gerät auf einen ebenen Platz und achten Sie darauf das er für Kinder und Haustiere nicht zugänglich ist.

Stromversorgung --- Bitte stellen Sie sicher, dass die lokale Spannung dem auf der Rückseite angegebenen Wert entspricht. (Bei Überlastung der Steckdose mit anderen Geräten, kann dies zu einem Brand oder Stromschlag führen.)

Garantieservice

Um den Garantieservice zu gewährleisten muss die Originalrechnung und eine genaue Fehlerbeschreibung dem defekten Gerät beigefügt werden. Das defekte Produkt muss an Ihren Händler oder an unseren Sevice zurückgeschickt werden, wenn er oder unsere Firma Ihre Beanstandung akzeptiert. Wurde das Gerät ohne die Erlaubnis unserer Firma

geöffnet, erlöschen jegliche Garantie-Leistungsansprüche.

Durch eine Inanspruchnahme unserer Garantie wird die ursprüngliche Garantiefrist weder verlängert noch wird eine neue Garantiefrist in Gang gesetzt.

Sollten Sie also eine Beanstandung haben, wenden Sie sich bitte an Ihren Händler oder an eine autorisierte Werkstatt oder Annahmestelle. In Ihrem eigenen Interesse sollten Sie allerdings zuvor die Bedienungsanleitung lesen.

Serviceanschrift:

Cayin Service

Noll & Deyerling GbR

Unter den Linden 36

36381 Schlüchtern

Tel.: [phone]

E-Mail: [e-mail]

Problembehebungen

Wenn Sie alles aus der Tabelle überprüft haben und das Gerät immer noch nicht funktioniert, wenden Sie sich bitte an Ihren Händler.

Problem	Ursache	Abhilfe
Kein SignalDie Betriebsanzeige ist AUS	Das Netzkabel ist nicht eingesteckt.	Vergewissern Sie sich, dass beide Enden des Netzkabels fest eingesteckt sind. Überprüfen Sie die Verkabelung vom Netzteil zum Verstärker, bevor Sie das Stromkabel anschließen.
	Die Sicherung kann defekt sein.	Ersetzen Sie die Sicherung durch eine der Ersatzsicherungen.
	Technischer defekt am Gerät.	Bitte wenden Sie sich an Ihren Fachhändler oder an unser Unternehmen.
Kein SignalDie Betriebsanzeige ist EIN	Lautstärke ist auf NULL.	Drehen Sie die Lautstärke hoch.
	Der Verstärker ist stummgeschaltet	Drücken Sie die MUTE-Taste auf der Fernbedienung.
	Kein Signaleingang	Überprüfen Sie die Zuspielquelle. Überprüfen Sie die Eingangsauswahl und schalten Sie auf den richtigen Eingang um.
	Verbindung nicht richtig angeschlossen	Schließen Sie alle Signalkabel wieder an.
	Kopfhörerkabel nicht richtig angeschlossen	Schließen Sie das Kopfhörerkabel wieder an.
	Falscher Kopfhörerausgang ausgewählt	Überprüfen Sie den Kopfhörerausgangswähler und wechseln Sie zum richtigen Ausgang.
	Falscher Ausgabemodus ausgewählt	Überprüfen Sie den Ausgangsschalter und wählen Sie den richtige Ausgang zwischen Kopfhörer- und Lautsprecher-ausgang.
BMI Anzeige ist EIN	Abnormaler Strom der KT170-Röhre	Schalten Sie den Verstärker aus und nach 5 Minuten wieder ein.
	Defekte KT170-Röhre.	Ersetzen Sie die defekte KT170-Röhre und schalten den Verstärker wieder ein.
	Ein Audiokabel wurde während des Einschaltens angeschlossen (Dies kann zu plötzlichen Stromstößen und zur Aktivierung des Schutzmodus führen).	Schalten Sie den Verstärker aus, schließen Sie das Kabel an und schalten Sie den Verstärker wieder ein.
Rauschen oder Störungen bei der Tonausgabe	Masse des Eingangskabel ist offen oder hat schlechten Kontakt.	Ersetzen Sie das Signal-Eingangskabel oder überprüfen Sie es.
	Teile oder Elektronik haben ein defekt.	Bitte wenden Sie sich an Ihren Fachhändler oder an unser Unternehmen

Problembehebungen

Wenn Sie alles aus der Tabelle überprüft haben und das Gerät immer noch nicht funktioniert, wenden Sie sich bitte an Ihren Händler.

Problem	Ursache	Abhilfe
Schlechte Tonwiedergabe diffuse, schlechte Ortbarkeit der Instrumente	Signaleingangskabel oder Lautsprecher-kabel sind mit vertauschter Phase angeschlossen.	Schließen Sie es an, wie es im Handbuch empfohlen wird.
Fehlfunktion der Fernbedienung	Störung der IR-Senders, niedriger Batteriestatus.	Halten Sie sich von Störquellen fern. Ersetzen Sie die Batterien durch neue.
	Hindernisse zwischen Verstärker und Fernbedienung.	Entfernen Sie die Hindernisse.

Röhren richtig einsetzen

So installieren Sie eine 4-Pin-Röhre

Verwendbare Röhre:

300B, 2A3 usw. 4-polige Röhren.

Wechseln und Installieren der Röhren:

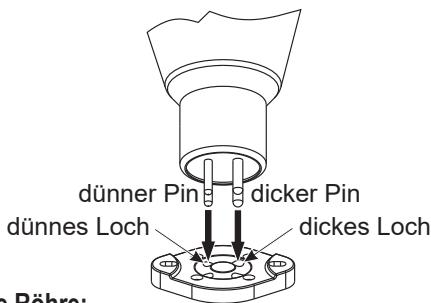

Um eine vierpolige Röhre zu installieren, achten Sie bitte auf die Dicke der verschiedenen Stifte der Röhre und die Dicke des Röhrensockellochs. Der dicke Stift sollte mit dem dicken Loch ausgerichtet sein, und der dünne Stift sollte mit dem dünnen Loch ausgerichtet sein. Installieren Sie das Rohr vertikal nach oben und unten (wie in der Abbildung oben gezeigt).

Bitte beachten Sie bei der Installation der vierpoligen Röhre auf die Dicke der verschiedenen Stifte der Vakuumröhre und die Größe der Röhrensockellöcher. Andernfalls führt ein falscher Einbau zu Schäden an der Röhre und beeinträchtigt die Funktion des Verstärkers, was zu einer Beschädigung des Verstärkers führen kann.

So installieren Sie eine große 4-Pin-Röhre

Verwendbare Röhre:

845, 805, 211 usw. 4-polige Röhren.

Wechseln und Installieren der Röhren:

Um die große Röhre mit vier Stiften zu installieren, richten Sie den Positionierungsstift der Röhre mit dem Positionierungsstiftschlitz des Röhrensockels aus und drehen Sie ihn dann um 45° im Uhrzeigersinn, um ihn festzuziehen. (Wie im Bild oben gezeigt). Um die große Röhre mit vier Stiften herauszunehmen, drehen Sie die Röhre um 45° gegen den Uhrzeigersinn und nehmen Sie sie nach dem Lösen nach oben heraus.

Es ist strengstens verboten, die Röhre zu installieren, wenn der Positionierungsstift entfernt ist oder fehlt. Andernfalls führt ein falscher Einbau zu Schäden an der Röhre und beeinträchtigt die ordnungsgemäße Funktion des Verstärkers, was zu einer Beschädigung des Verstärkers führen kann.

Röhren richtig einsetzen

So installieren Sie eine 9-Pin-Röhre

Verwendbare Röhre:

12AU7 (ECC82), 12AX7 (ECC83), 5BK7, 12BH7, 12AT7 (ECC81), 6922 (ECC88) usw. 9-polige Röhren.

Wechseln und Installieren der Röhren:

Um die neunpolige Röhre zu installieren, richten Sie die Stifte der Röhre an den Löchern des Röhrensockels aus und führen die Röhre vertikal von oben nach unten ein (wie in der Abbildung oben gezeigt).

So installieren Sie eine 8-Pin-Röhre

Verwendbare Röhre:

KT150, KT170, KT88, 6550, EL34, 6V6, 6SN7, 6SL7, 5AR4 usw. 8-polige Röhren.

Wechseln und Installieren der Röhren:

Um eine Röhre mit acht Stiften zu installieren, richten Sie den Positionierungsstift der Röhre an der Nut im Positionierungsloch des Röhrensockels aus. Stecken Sie die Röhre, indem Sie sie vertikal von oben nach unten einsetzen (wie in der Abbildung oben gezeigt).

Bitte beachten Sie auf die Ausrichtung, dass die Röhrenstifte mit den Löchern des Röhrensockels übereinstimmen. Andernfalls führt ein falscher Einbau zu Schäden an der Röhre und beeinträchtigt die Funktion des Verstärkers, was zu einer Beschädigung des Verstärkers führen kann.

Cayin wird exklusiv von

An der Kreuzheck 8 • 61479 Glashütten • Telefon: 06174 - 9554412 • E-Mail: [e-mail] vertrieben.

Alle Rechte vorbehalten. Cayin Audio und das Cayin-Logo sind eingetrage Marken.

Dieses Dokument darf weder teilweise noch im Ganzen ohne vorherige schriftliche Genehmigung durch Cayin Audio Distribution GmbH reproduziert, gespeichert oder übertragen werden.

Obwohl jede Anstrengung unternommen wurde um sicherzustellen, dass der Inhalt zum Zeitpunkt der Veröffentlichung korrekt ist, können Leistungsmerkmale und Spezifikationen ohne Vorankündigung geändert werden.
