BEDIENUNGSANLEITUNG TitanSteel Küchenspüle 45x55cm kratzfest Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten

Unterbauinstallation 6

Abflusset Installation 11

Prüfen der Dichtungsleistung und Reinigung 15

Hersteller 16

ARTIKEL

Artikelnummer

10046018

Nr.	Beschreibung	Referenz	Anzahl
A	Küchenspüle		1
B	Unterputzklemmen	18	1
C	Ausschneideschablone	19	1

1. Schneiden Sie die Ausschneideschablone entlang der Markierung mit einer Schere aus.

KLARSTEIN

Ausschneide-Schablone

1. Legen Sie die Ausschneideschablone auf die Arbeitsplatte und zeichnen Sie mit einem Bleistift und einem Zollstock an der Markierung der Schablone entlang.

1. Bohren Sie mit einem elektrischen Bohrer 4 kleine Löcher. Bohren Sie die Löcher zunächst mit einem Aufsatz mit ∅3 vor und anschließend mit einem Aufsatz mit ∅20.

1. Schneiden Sie die Arbeitsplatte entlang der Markierung mit einer elektrischen Säge aus.

1. Bohren Sie die entsprechende Anzahl von Löchern gemäß den Abmessungen der Spüle auf der Rückseite der Arbeitsplatte mit einer elektrischen Bohrmaschine. Beachten Sie den Abstand zwischen Löchern und Linien.

1. Bohren Sie gemäß der folgenden Abbildung 6 φ10mm große Löcher mit einer Tiefe von 15 mm auf der Rückseite der Arbeitsplatte rund um die Öffnung herum.

1. Öffnen Sie die Unterbauklammern, nehmen Sie die Dübel heraus und setzen Sie sie in die Löcher unter der Arbeitsplatte ein.

Unterbauklammern

1. Legen Sie eine Schicht Silikon entlang der Schnittlinien auf die Rückseite der Arbeitsplatte und streichen Sie das Silikon ab, damit es gleichmäßig und eben ist.

9. Installation der Küchenspüle mit Unterbauklammern

Befestigen Sie die Spüle am Ausschnitt auf der Rückseite der Arbeitsplatte, setzen Sie die Schrauben und Klammern in den Dübel und ziehen Sie sie fest, um dann das Silikon zwischen Arbeitsplatte und Spüle auf der Vorderseite aufzutragen.

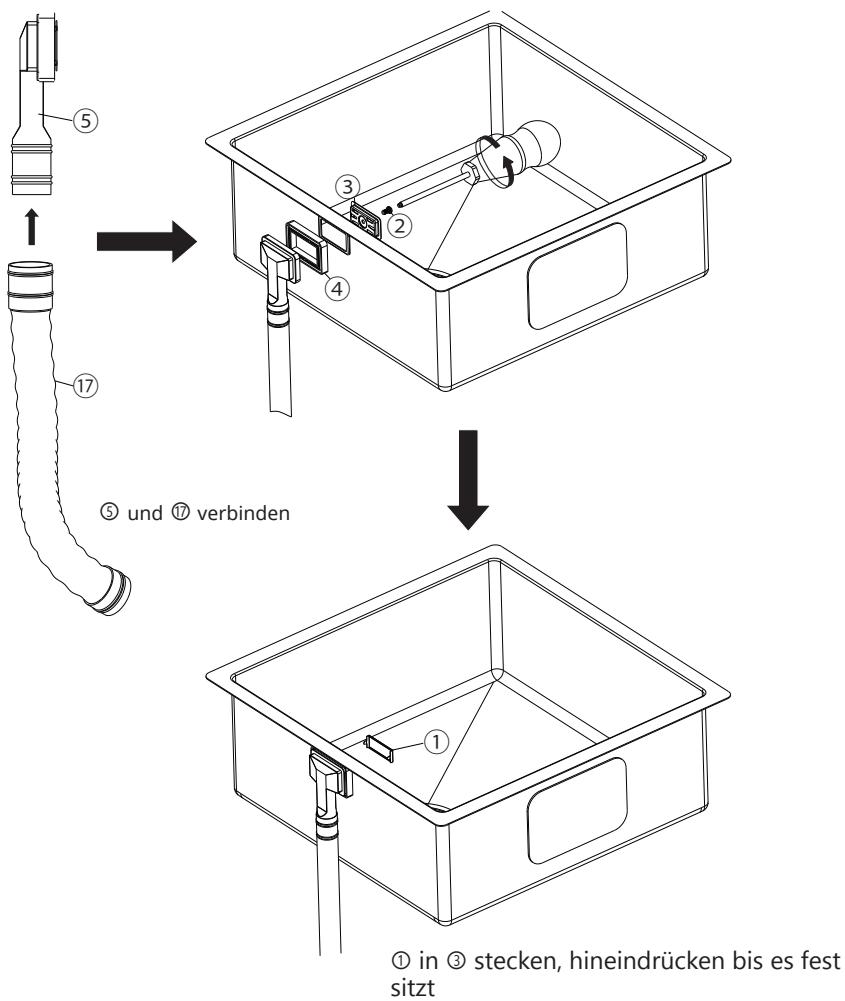

Installation der Überlaufgarnitur

Stecken Sie ④ auf ⑤, befestigen Sie ② in ③ und verbinden Sie sie anschließend durch die Überlauföffnung. Stellen Sie sicher, dass ② und ⑤ richtig verbunden sind und ziehen Sie ② anschließend fest.

Installation der Ablaufgarnitur

1. Nehmen Sie ⑥ heraus und verbinden Sie die einzelnen Bestandteile des Siebeinsatzes folgendermaßen: Setzen Sie ⑦ in ⑧ ein und ziehen Sie ⑦ mit ⑫ fest. Setzen Sie ⑨ unter ⑧ ein und setzen Sie die Baugruppe in die Abflussöffnung der Spüle ein. Setzen Sie ⑩ in ⑪ ein, verbinden Sie beides mit der oberen Baugrupe und ziehen Sie es fest.

1. Entnahme der Rohrleitungen

Setzen Sie den Dichtungsring ⑬A in ⑭ und verbinden Sie ⑭ anschließend mit ⑪ und ziehen Sie es fest. Stecken Sie den Dichtungsring ⑮B in ⑯ und verbinden Sie anschließend ⑰ mit ⑱ und ziehen Sie es fest. Stecken Sie den Dichtungsring ⑰C in ⑱, und verbinden Sie anschließend ⑲ mit ⑳ und ziehen Sie es fest.

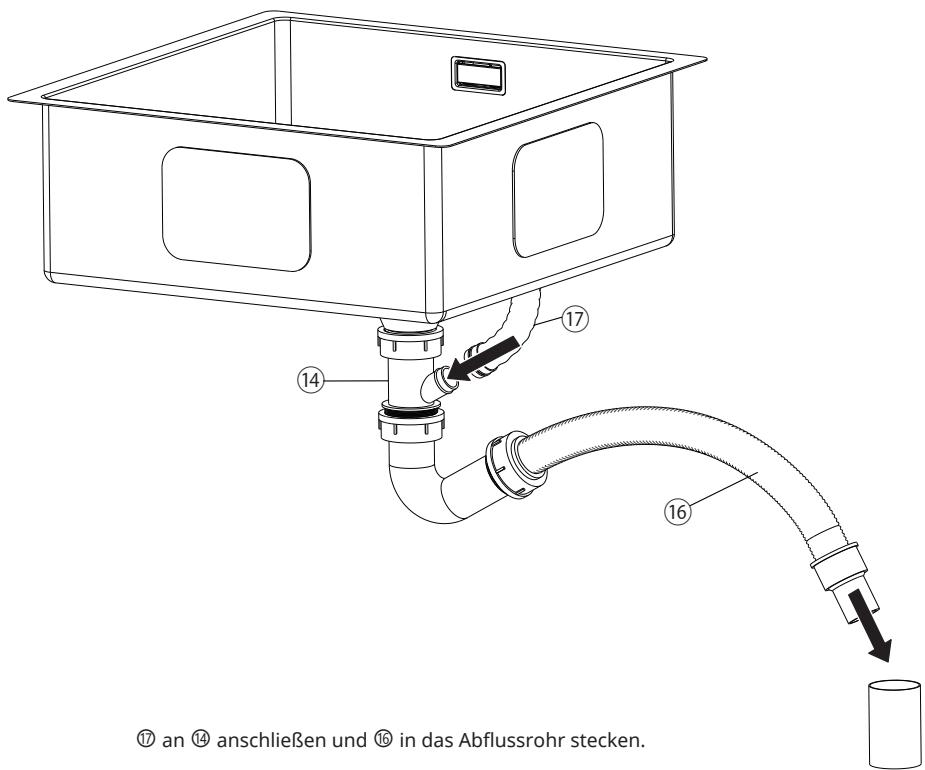

Abflusset installieren

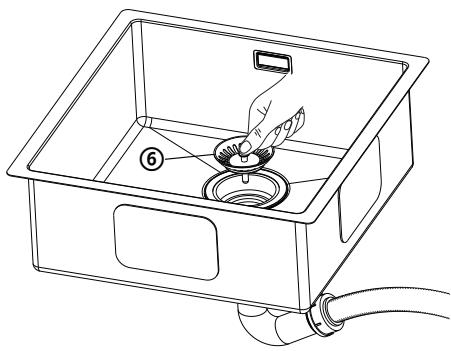

PRÜFEN DER DICHTUNGSLEISTUNG UND REINIGUNG

Befüllen Sie die Spüle bis zur Überlauföffnung mit Wasser, so dass Wasser aus dem Überlaufrohr kommt.

Wenn ⑥ herausgenommen wird, fließt das Wasser ab.
Wenn aus den Rohren kein Wasser tropft, war die Installation erfolgreich.

Sollte Wasser aus den Rohren tropfen, überprüfen Sie, ob die Dichtungen richtig sitzen und passen Sie diese gegebenenfalls an, um das Leck zu beseitigen.

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland (Germany).

Importeur für Großbritannien

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland (Allemagne).
