BEDIENUNGSANLEITUNG KH 3301 TAPE MEASURE POWERFIX

ID-Nr.: KH3301-10/09-V1

MÉTRE DÉROULEUR

Mode d'emploi

ROLMAAT

Gebruiksanawijizing

MASSBAND

Bedienungsanleitung

POWERFIX

Profi

SOMMAIRE

PAGE

Technische gegevens 14

INHALTSVERZEICHNIS SEITE

Sicherheitshinweise 22

Bestimmungsgemäß Gebrauch 23

Lieferumfang 23

Gerätebeschreibung 24

Technische Daten 24

Batterien einlagen 25

Maßband benutzen 25

Laser benutzen 26

Laser mit Stativ benutzen 26

Laser ohne Stativ benutzen 27

Reinigung und Pflege 28

Entsorgung 28

Service 29

Importeur 29

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Sicherheitshinweise

Verletzungsgefahr!

• Lassen Sie das Maßband nicht unkontrolliert zurückschnellen.
• Lassen Sie nie Kinder unbeaufsichtigt mit dem Maßband.

Das Gerät enthalt einen Klasse-2-Laser. Richten Sie den Laser nicht auf Personen oder Tiere. Schauen Sie nicht direkt in den Laser. Der Laser kann Augenschäden hervorrufen.

• Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht.
• Jede Einstellung zur Verstärkung des Laserstrahls ist verboten. Für Schäden durch Manipulation an der Lasereinrichtung sowie Nichtbefolgen der Sicherheitshinweis wird keine Haftung übernommen.

Hinweise zum Umgang mit Batterien

Das Gerät verwendet Batterien. Für den Umgang mit Batterien beachten Sieitte Folgenden:

Explosionsgefahr!

• Werfen Sie keine Batterien ins Feuer. Laden Sie Batterien nicht wieder auf.
• Öffnen Sie die Batterien niemals, Lieten oder Schweiben Sie nie an Batterien. Es besteht Explosions- und Verletzungsgefahr!
• Überprüfen Sie regelmäßig die Batterien. Auslaufende Batterien können Beschäftigungen am Gerät verursachen.
• Wenn Sie ein Gerät längerere Zeit nicht benutzen, entnehmen Sie die Batterien.
• Bei ausgelaufenen Batterien, ziehen Sie Schutzhandschuhe an.
• Reinigen Sie das Batteriefach und die Batteriekontakte mit einem trockenen Tuch.
• Batterien * ürfen nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Sollte eine Batterie verschlucht worden sein, muss sofort medizinische Hilfe in Anspruch genommen werden.

Bestimmungsgemäßer Gebrauch

Das Maßband dient der Längenmessung. Zusätzlich kann eine horizontally und vertikale Laserlinie projziert werden. Das Maßband ist nur für den privaten Gebrauch bestimmt, nutzen Sie es nicht gewerblich.

Lieferumfang

Maßband 7,5m

3 Knopfzeilen LR44

Bedienungsanleitung

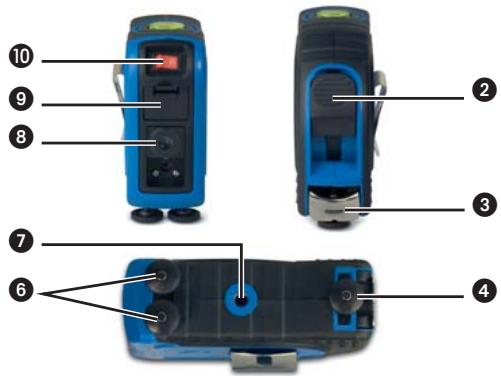

Gerätebeschreibung

1 Hosenclip
Feststeller
Maßband
4 FuBschraube
Libelle
6 FuBschauben
Stativgewinde
3 Kreuzlinienlinse
9 Batteriefach
10 An/Ausschalter

Technische Daten

Maßband: 7,5 m

Laser: Laser Klasse 2

Max. Ausgangsleistung (P max): < 1mW

EN 60825 - 1:2007

Wellenlange () 650 nm

Batterien: 4,5 V DC (3 x LR44 Knopfelle)

• Öffnen Sie das Batteriefach 9.
• Achten Sie darauf, dass das Band zum Herausholen der Batterien unter den Batterien liegt.
• Legen Sie die Knopfzellen, wie auf dem Batteriefachdeckel gezeigt, in das Batteriefach 9 ein.
• Schlieben Sie den Batteriefachdeckel.

Maßband benutzen

Auf dem Maßband können Sie die Länge im metrischen System oder im angloamerikanischen System ablesen. Die obere Skala zeigt die Länge in Inches und Feet, die weitere Skala in Zentimeter und Meter.

• Ziehen Sie das Maßband auf die gewünschte Länge heraus.
• Stellen Sie das Maßband fest, indem Sie den Feststeller nach unterträcken.

Verletzungsgefahr!

Lassen Sie das Maßband 3 nie unkontrolliert zurückschnellen.

• Wenn Sie das Maßband ③ wieder einziehen sollen, halten Sie das Ende fest und schiben Sie den Feststeller ② nach oben.
• Lassen Sie das Maßband 3 nun langsam wieder einziehen, ohne es loszulassen.

Verletzungsgefahr!

• Richten Sie den Laser nie auf Personen oder Tiere. Schauen Sie nie direkt in den Laser. Der Laser kann Augenschäden hervorrufen.
• Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien.

Gefahr durch reflektierendes Licht.

Laser mit Stativ benutzen

Das Stativ ist nicht im Lieferumfang enthalten. Sie können ein handelsübliches Stativ mit einem 1/4'' -Gewinde verwenden (zum Beispiel ein Kamerastativ).

• Schrauben Sie das Maßband mit Hilfe des Stativgewindes auf ein Stativ.
• Stellen Sie das Stativ auf die gewünschte Höhe ein.
• Stellen Sie das Maßband so ein, dass die Blase in der Libelle 5 mittig zwischen den Markierungen liegt. Kippen und neigen Sie damit das Stativ.
• Drücken Sie den An-/Ausschalter 10, um den Laser einszuschalten.
• Schieben Sie die Kreuzlinienlinse 8 nach unter vor die Laser-Austrittsöffnung, wenn Sie eine vertikale und horizontale Linie projizieren sollen.
• Richten Sie die Laserlinie auf die gewünschte Wand.

Wenn Sie den Laser in horizontaler Einstellung auf eine Ecke richten, zeigt die Laserlinie auf beiden Wänden und der Ecke den gleichen Abstand zum Boden an (siehe Abb. 2: 3-Punkt-Abmessung).

Abb. 1: Horizontale und vertikale Abmessung

Abb. 2: 3-Punkt-Abmessung

Laser ohne Stativ benutzen

• Stellen Sie das Maßband auf einen möglich abenen Untergrund.
• Drücken Sie den An-/Ausschalter 10, um den Laser einszuschalten.
• Stellen Sie das Maßband mit Hilfe der Fußschrauben 6/4 so ein, dass die Blase in der Libelle 5 mittig zwischen den Markierungen liegt. Wenn Sie die Fußschrauben 6 welt herausdrehen, können Sie die Laserlinie etwasHigher projizieren.
• Richten Sie die Laserlinie auf die gewünschte Wand.
• Schieben Sie die Kreuzlinienlinse ⑧ nach unter vor die Laser-Austrittsöffnung, wenn Sie eine vertikale und horizontale Linie projizieren wollen.

Reinigung und Pflege

• Reinigen Sie das Gerät mit einem leicht angefeuchteten Tuch. Benutzten Sie keine aggressiven Reinigungsmittel. Das kann die Oberfläche angreifen.
• Lassen Sie keine Flüssigkeiten in das Innere des Gerätes gelangen.

Entsorgung

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus)dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben.

These Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführten werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand darüber.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
