BEDIENUNGSANLEITUNG CW500D SMEG

1 Hinweise zur Sicherheit und zum Gebrauch

2 Technische Eigenschaften

3 Installation und Aufstellung

4 ANLEITUNGEN FÜR DEN INSTALLATEUR – KUNDENDIENSTTECHNIKER

5 Erste Inbetriebnahme

6 Einstellungen

7 Auf dem Display angezeigte Anomalien (für den Techniker)

8 ANLEITUNGEN FÜR DEN BENUTZER

9 Programmwahl

10 Zusatzfunktionen

11 Wartung und Reinigung

12 Probleme und Anomalien

13 Auf dem Display angezeigte Anomalien (für den Benutzer)

Smeg dankt Ihnen für die Wahl dieses Produkts.

Wir empfehlen Ihnen, alle im Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die optimalen Bedingungen für den ordnungsgemäßen Gebrauch der Spülmaschine zu informieren.

TECHNISCHE ANLEITUNGEN:

Sie richten sich an das Fachpersonal, das mit der Installation, der Inbetriebnahme, der Abnahme und eventuellen Kundendiensteingriffen betraut ist.

ANLEITUNGEN FÜR DEN BENUTZER:

Sie umfassen die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Wartung der Spülmaschine.

1 Hinweise zur Sicherheit und zum Gebrauch

DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DER SPÜLMASCHINE. ES MUSS SORGFÄLTIG IN DER NÄHE DES GERÄTS AUFBEWAHRT WERDEN.

DIE AUFSTELLUNG, DIE AUSFÜHRUNG DER ANSCHLÜSSE, DIE INBETRIEBNAHME, DIE STÖRUNGSBEHEBUNG UND DER AUSTAUSCH DES NETZKABELS MÜSSEN VOM FACHMANN AUSGEFÜHRT WERDEN.

DIE SPÜLMASCHINE IST AUSSCHLIESSLICH FÜR DEN GEWERBLICHEN GEBRAUCH BESTIMMT UND DARF NUR VON BEFUGTEM PERSONAL GEBRAUCHT WERDEN. SIE IST ZUM SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IM GASTRONOMIE- UND KANTINENBEREICH BESTIMMT. SIE ENTSPRICHT DEN INTERNATIONALEN NORMEN ZUR ELEKTRISCHEN UND MECHANISCHEN SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE DARAUF ZURÜCKZUFÜHREN SIND, DASS DIE OBEN STEHENDEN VORSCHRIFTEN MISSACHTET, UNBEFUGTE ÄNDERUNGEN AN AUCH NUR EINEM TEIL VORGENOMMEN ODER NICHTORIGINALE ERSATZTEILE VERWENDET WURDEN.

DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN.

DIESES GERÄT TRÄGT DIE KENNZEICHNUNG GEMÄSS DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE).

INDEM SICH DER BETREIBER VERGEWISERT, DASS DIESES PRODUKT ORDNUNGSGEMÄSS ENTSORGT WIRD, TRÄGT ER DAZU BEI, EVENTUELLE NACHTEILIGE KONSEQUENZEN FÜR DIE UMWELT UND DIE GESUNDHEIT DER PERSONEN ZU VERHINDERN.

DAS SYMBOL ☒ AUF DEM PRODUKT ODER AUF DEN BEGLEITUNTERLAGEN GIBT AN, DASS DIESES PRODUKT NICHT ALS HAUSMÜLL ENTSORGT WERDEN DARF, SONDERN EINER GEEIGNETEN SAMMELSTELLE FÜR DIE WIEDERVERWERTUNG VON ELEKTRO- UND ELEKTRONIKGERÄTEN ÜBERGEBEN WERDEN MUSS.

DAS GERÄT NACH DEN ÖRTLICHEN BESTIMMUNGEN ÜBER DIE ABFALLENTSORGUNG AUSSER DIENST STELLEN.

FÜR WEITERE INFORMATIONEN ZUR AUFBEREITUNG, RÜCKGEWINNUNG UND WIEDERVERWERTUNG DIESES PRODUKTS DIE ZUSTÄNDIGE ÖRTLICHE BEHÖRDE, DEN SAMMELDIENST FÜR HAUSMÜLL ODER DEN HÄNDLER, BEI DEM DAS PRODUKT ERWORBEN WURDE, KONTAKTIEREN.

KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN IN DAS GERÄT EINFÜLLEN, DA ES HIERDURCH ZU EINER EXPLOSION KOMMEN KANN. KEIN MIT ASCHE, WACHS ODER LACKEN VERSCHMUTZTES GESCHIRR IN DAS GERÄT LADEN.

DIE SPÜLMASCHINE ODER TEILE VON IHR KEINESFALLS ALS LEITER, GESTELL ODER STÜTZE FÜR PERSONEN, TIERE ODER SACHEN VERWENDEN.

WENN MAN SICH AUF DER GEÖFFNETEN GERÄTETÜR ABSTÜTZT ODER AUF SIE SETZT, KANN DIE SPÜLMASCHINE UMKIPPEN UND FOLGLICH ZU EINER GEFÄHRDUNG FÜR DIE PERSONEN WERDEN.

DIE TÜR DER SPÜLMASCHINE NICHT OFFEN STEHEN LASSEN, UM ZU VERMEIDEN, DASS JEMAND DARÜBER STOLPERT.

NICHT DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS IM GESCHIRR ODER IN DER SPÜLMASCHINE VERBLIEBENE WASSER TRINKEN.

DAS GERÄT EIGNET SICH NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE PERSONEN, DURCH PERSONEN MIT EINGESCHRÄNKTEN KÖRPERLICHEN, SENSORIELLEN ODER GEISTIGEN FÄHIGKEITEN ODER DURCH PERSONEN, DENEN ES AN DER HIERZU ERFORDERLICHEN ERFAHRUNG UND KENNTNIS MANGELT. DER GEBRAUCH DES GERÄTS IST DIESEN PERSONEN NUR UNTER DER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON ERLAUBT.

2 Technische Eigenschaften

TECHNISCHE EIGENSCHAFTEN
Versorgungsspannung	V	400V 3N ~
- umwandelbar in die einphasige Version	V	230V -1N ~
Frequenz	Hz	50
Max. Leistungsaufnahme bei 400V 3N ~	kW	6,8
Max. Leistungsaufnahme bei 230V 1N ~	kW	2,8
Leistung Heizelement Boiler bei 400V 3N ~	kW	6,0
Leistung Heizelement Boiler bei 230V 1N ~	kW	2,0
Leistung Heizelement Spülbehälter	kW	0,8
Wasserversorgungsdruck	kPa (bar)	100-600 (1 ÷ 6)
Wasserzulauftemperatur	°C	15°C – 60°C
Wasserhärte (Modelle mit Enthärter)	°dF	15°dF-60°dF
Wasserverbrauch pro Klarspülzyklus	I	3,5
Fassungsvermögen Boiler	I	7 + 1
Fassungsvermögen Spülbehälter	I	11
Dauer Standardprogramme bei Wasserzulauftemperatur 50°C	s	90/150/240/variabel
Geräuschpegel	dB(A)
Schutzart	IPX	4
Nettogewicht	kg
Netzkabeltyp	◀HAR▶	H07RN-F
Sicherung	A	4

	400V 3N ~		230V 1N ~
	C	S	C	S	C = Netzkabel. S = Hauptschalter
2,8 kW	---	---	3x2,5	16A 1P+N
6,8 kW	5x2,5	16A 3P+N	---	---

R	UNTERE RÜCKWAND
C	ZULAUFSCHLAUCH
Q	POTENTIALAUSGLEICHSKLEMME
E	STROMVERSORGUNGSKABEL
P	SCHLÄUCHE DER PERISTALTISCHEN PUMPEN
S	ABLAUFSCHLAUCH
T	EINGANG NETZKABEL EXTERNER DOSIERER
M	KLEMMENLEISTE

3 Installation und Aufstellung

INSTALLATION UND AUFSTELLUNG

Die Spülmaschine an den Aufstellort bringen, die Verpackung entfernen und sicherstellen, dass das Gerät und seine Komponenten unversehrt sind. Eventuelle Schäden müssen dem Spediteur schriftlich zur Kenntnis gebracht werden.

Die Verpackungselemente (Plastikbeutel, Polystyrol, Nägel usw.) dürfen nicht in der Reichweite von Kindern und Haustieren gelassen werden, da sie gefährlich sein können.

Alle für die Verpackung verwendeten Materialien sind umweltverträglich. Sie können gefahrlos aufbewahrt oder zur Entsorgung zu einer geeigneten Sammelstelle gebracht werden.

Die Komponenten aus Kunststoff, deren Recycling vorgesehen ist, sind wie folgt gekennzeichnet:

PE Polyethylen: Außenhülle der Verpackung, Beutel der Betriebsanleitung, Schutzbeutel.

PP Polypropylen: Umreifungsband.

PS Polystyrol: Kantenschutzwinkel, Deckel der Verpackung.

Die Teile aus Holz und Karton können nach den geltenden Bestimmungen entsorgt werden.

Für die vorschriftsmäßige Entsorgung des außer Dienst gestellten Geräts sorgen. Alle Metallteile sind aus rostfreiem Stahl und ausbaubar.

Die Kunststoffteile sind mit dem Symbol für das Material gekennzeichnet, aus dem sie bestehen.

Modelle mit Aquastop

Das Aquastop-System schützt vor Wasserschäden im Falle einer undichten Stelle. Bei diesen Modellen befindet sich im Zulaufschlauch ein Magnetventil. Den Schlauch nicht durchschneiden und darauf achten, dass das Magnetventil nicht in Wasser eingetaucht wird. Wenn der Wasserzulaufschlauch beschädigt ist, das Gerät vom Stromnetz trennen.

AUFSTELLUNG:

Achtung: Die interne Anlage und die Räume, in denen Geräte für den Kantinenbetrieb installiert werden, müssen den geltenden Bestimmungen entsprechen.

Der Hersteller haftet nicht für direkte und indirekte Schäden an Personen oder Sachen, die auf die Missachtung der genannten Bestimmungen zurückzuführen sind.

Vor der Installation sicherstellen, dass sich in der Nähe keine bzw. nur angemessen geschützte Objekte oder Materialien befinden, die durch den Wasserdampf oder Spritzer der Spüllauge beschädigt werden könnten.

Die Spülmaschine am gewünschten Ort aufstellen und die Schutzfolie entfernen.

Die Spülmaschine (mit Hilfe einer Wasserwaage) mit den vier Stellfüßen so nivellieren, dass ihre Stabilität gewährleistet ist. Jede andere Lösung muss vom Hersteller genehmigt werden.

4 ANLEITUNGEN FÜR DEN INSTALLATEUR – KUNDENDIENSTTECHNIKER

4.1 Wasseranschluss

Anschluss von Wasserzulauf und -ablauf:

Die Wasserschläuche und das Netzkabel treten auf der Rückseite unten rechts aus. Den Wasserzulaufschlauch an einen Gewindeanschluss 3/4 " Gas anschließen. Hierbei den beiliegenden Filter A einsetzen (bei den Modellen mit Aquastop-System ist der Filter fest mit der Überwurfmutter verbunden).

Für den Anschluss ans Wassernetz nur neue Schläuche verwenden; alte oder gebrauchte Schläuche dürfen nicht verwendet werden.

Der dynamische Versorgungsdruck muss zwischen 1 und 6 bar betragen; wenn er höher ist, muss ein Druckminderer installiert werden.

Es muss in jedem Fall ein Absperrhahn auf die Wasserzuleitung montiert werden. Der Hahn muss nach Abschluss der Installation bequem zugänglich sein. Er darf nicht hinter der Spülmaschine installiert werden.

Die angegebene Dauer der Programme gilt für eine Versorgung mit warmem Wasser mit einer Temperatur von 50°C.

Bei Versorgung mit kaltem Wasser verlängert sich die Dauer in Abhängigkeit von der Temperatur des zulaufenden Wassers, da die Spülmaschine über das System HTR für das Klarspülen mit konstanter Temperatur und konstantem Druck verfügt.

Ablauf:

Die Spülmaschine verfügt über eine Ablaufpumpe und ist für die Installation mit Wandablauf oder Bodenablauf vorgesehen.
Achtung: Sicherstellen, dass die Zu- und Ablaufschläuche nach der Installation nicht geknickt, verdreht oder gequetscht sind.

Bei Anschluss des Ablaufs an einen Siphon mit Ventil, reduziert sich die maximale Höhe des Ablaufs auf 600 mm. In jedem Fall muss nach der Installation eine Prüfung durchgeführt werden, um sicherzustellen, dass der Ablauf einwandfrei funktioniert. Hierbei muss der Spülbehälter vollständig entleert werden (Programm P0).

4.1 Stromanschluss

Der Stromanschluss der Spülmaschine und eventueller Zusatzgeräte muss von autorisiertem Fachpersonal in Einklang mit den geltenden Bestimmungen ausgeführt werden. Außerdem die technischen Anschlussvorschriften beachten.

Die installierte Gesamtleistung ist auf dem Leistungsschild des Geräts angegeben.

Es dürfen keine anderen Geräte zusammen mit der Spülmaschine geschützt werden.

Der Betreiber muss einen vorschriftsmäßigen Hauptschalter und einen mit den Eigenschaften der Maschine kompatiblen FI-Schalter auf die Stromversorgungsleitung installieren lassen.

Diese Schalter müssen in der Nähe der Spülmaschine installiert werden, nach der Installation mühelos zugänglich sein und die vollständige Trennung vom Stromnetz unter den Bedingungen der Überspannungskategorie III garantieren.

Achtung!!!

Die Spülmaschine ist nur nach dem Ausschalten des Hauptschalters spannungsfrei.

• Das System an das Potentialausgleichssystem des Benutzers anschließen. Die Klemme ▼ für den Anschluss befindet sich auf der Rückseite der Maschine unten rechts.
• Der Schutzleiter (PE) ist grün-gelb, der Neutralleiter (N) ist blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

Bei einphasigem Anschluss (230V-1N\~) ist es erforderlich, dass der Netzanschluss mit einem Kabel ausgeführt wird, das mit einem vorschriftsmäßigen Stecker versehen ist.

DER AUSTAUSCH DES NETZKABELS MUSS VOM HERSTELLER ODER EINEM AUTORISIERTEN KUNDENDIENSTZENTRUM AUSGEFÜHRT WERDEN, UM GEFAHREN JEDER ART AUSZUSCHLIESSEN.

5 ERSTE INBETRIEBNAHME

ERSTE INBETRIEBNAHME

Das elektrische Schutzsystem muss vor der Inbetriebnahme einer Funktionsprüfung unterzogen werden.

Die Installation muss vom Vertragshändler der Fachpersonal ausgeführt und/oder überprüft werden, der die erste Inbetriebnahme und die Einweisung in die Funktionsweise der Spülmaschine besorgt.

VORBEREITUNG FÜR DEN GEBRAUCH

Wichtig:

Der Klarspülerdosierer ist stets vorhanden, der Reinigerdosierer hingegen nur bei einigen Modellen.

Wenn beide Dosierer vorhanden sind, die externen Reiniger- und Klarspülerbehälter positionieren und die zugehörigen Saugschläuche, die sich auf der Rückseite der Maschine befinden, in sie einführen.

Roter Schlauch: Reiniger

Blauer Schlauch: Klarspüler

Vor dem Einführen der Schläuche in die Behälter an ihren Enden das Gewicht (damit sie am Behälterboden ansaugen) und den Filter anbringen, wie es in der Abbildung zu sehen ist.

Wenn der Reinigerdosierer nicht vormontiert ist, kann man ihn später installieren, in dem man den entsprechenden Montagesatz bestellt.

Alternativ kann man einen externen Dosierer anschließen. Für seinen elektrischen Anschluss muss man ein Kabel 2x0,5 mm des Typs H05 RN-F durch die im Plan TECHNISCHE EIGENSCHAFTEN angegebene Öffnung führen und nach dem Schaltplan, der der Spülmaschine beiliegt, anschließen.

Der Dosierer muss eine Nennspannung von 230V/50 Hz und eine maximale Leistungsaufnahme von 15 W haben.

Den externen Reinigerdosierer über den o.g. roten Schlauch an die Spülmaschine anschließen.

WICHTIG:

Immer wenn man einen anderen Typ von Reiniger oder Klarspüler zu verwenden beabsichtigt, IST ES UNBEDINGT ERFORDERLICH, die peristaltischen Pumpen zu spülen, indem man die externen Saugschläuche einige Zyklen in Wasser eintaucht.

In jedem Fall ausschließlich spezifische Produkte für Geschirrspülmaschinen verwenden.

Die inneren Schläuche der Reiniger- und Klarspülerpumpen müssen alle 12 Monate oder 15.000 Spülzyklen durch den Kundendienst ausgewechselt werden.

Die Missachtung dieser Vorschrift führt zum Erlöschen der Garantie des Wasserkreislaufs der Maschine.

6 EINSTELLUNGEN

EINSTELLUNGEN

Während der ersten Inbetriebnahme die nachstehend angegebenen Funktionen/Parameter einstellen:

Bei der ersten Installation kann man eine Reihe von Vorgängen ausführen, welche die Anpassung der Spülmaschine an die Anforderungen des Benutzers gestatten. Außerdem kann man einen Prüfzyklus durchführen, der die Funktionsprüfung aller Komponenten in kurzer Zeit gestattet. Zum Ausführen dieser Vorgänge muss man in der nachstehend erläuterten Weise den „Programmiermodus“ aktivieren.

6.1 Verfahrensweise zum Ändern der Maschinenparameter:

(ZUGRIFF NACH ABSCHLUSS DER FÜLLPHASE oder BEI GEÖFFNETER TÜR MÖGLICH)

Darstellung der Kontrolllampen: ○ ausgeschaltet; ⓞ grün; ♘ orange; ⚙ blinkend.

Zum Aktivieren des „Programmiermodus“ bei eingeschalteter Maschine (nach der Füll- und Heizphase) die Taste ☑ einige Sekunden gedrückt halten (auf dem Display wird „UnLo 1:58“ angezeigt), beim Erklingen des Signaltons loslassen und dann sofort erneut drücken. Anschließend kann man durch wiederholtes Drücken der Taste alle veränderbaren Parameter in der folgenden Reihenfolge durchlaufen lassen:
Ausgabemenge Klarspüler
Ausgabemenge Reiniger
Klarspültemperatur
Spültemperatur
Aktivierung/Deaktivierung Start-on/Start-off.Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.Bei Einstellung auf „off“ startet das Programm nach Bestätigung mit der Taste Start ➞	KKHG]
Regenerationsfrequenz, in Abhängigkeit von der Wasserhärte (falls Enthärter vorhanden)
Aktivierung/Deaktivierung tStP„on“ = Mindestklarspültemperatur gemäß Einstellung, unabhängig von der Wasserzulauftemperatur.„off“ = die Mindestklarspültemperatur ist möglicherweise einige Grade niedriger als die eingestellte Temperatur, wenn kein warmes Zulaufwasser verwendet wird; die Nenndauer des Programms kann sich um einige Sekunden verlängern.
Anzeige der Betriebsminuten der Reinigerpumpe.
Anzeige der Betriebsminuten der Klarspülerpumpe.
Anzeige des Energieverbrauchs (kW)Das Kürzel Pc bezeichnet den Gesamtenergieverbrauch in kW seit der Installation der Maschine oder seit dem Nullstellen.
Personalisierung der Dauer von Programm P4.ANMERKUNG: Die Maschine muss auf „P4“ eingestellt sein; siehe „6.7 Einstellung der Dauer von Programm P4“.
Anzeige der Anzahl der ausgeführten ProgrammeWenn man die Parameter durchlaufen lässt, erscheint auch die Anzeige „TC 88888“, welche die Gesamtzahl der von der Spülmaschine seit ihrer Installation ausgeführten Programme angibt.Dieser Parameter kann weder geändert noch nullgestellt werden, sofern nicht die Software neu programmiert wird.
EINSTELLEN DES MODELLS (nur für den Kundendienstfachmann)Falls die Karte (die bei mehreren Modellen eingesetzt werden kann) ausgewechselt wurde, bis zum letzten Eintrag der änderbaren Parameter scrollen, um das betreffende Modell „PRF400“ oder „PRF500“ zu wählen. Für diesen Vorgang ist es zwingend erforderlich, dass der Spülbehälter leer ist und die Gerätetür geöffnet ist.

Darstellung der Kontrolllampen: ○ ausgeschaltet; ⓞ grün; ♘ orange; 🌐 blinkend.

6.1.1 Einstellung der Klarspülerausgabe

	Zum Ändern des Parameterwerts ☺ drücken.	KLARSPÜLER
		Ausgabezeit (s)	Ausgabemenge (cm3)
		0	0,0
		6	0,7

* Werksseitiger Standardwert

6.1.2 Einstellung der Reinigerausgabe

	Zum Ändern des Parameterwerts ☺ drücken.	REINIGER
		Ausgabezeit (s)	Ausgabemenge (cm3)
		0	0,0
		4	1,7
		8	3,3
* Werksseitiger Standardwert		12 *	5,0
		16	6,7
		20	8,3
		24	10,0

6.1.3 Einstellung der Klarspültemperatur

Zum Ändern des Parameterwerts ☺ drücken.(Standardwert: 85°C)Min. 71°C – Max. 85°C

6.1.4 Einstellung der Spültemperatur

Zum Ändern des Parameterwerts ☺ drücken.(Standardwert 62°C)Min. 52°C – Max. 62°C

Darstellung der Kontrolllampen: ○ ausgeschaltet; ⓞ grün; ♘ orange; 🌐 blinkend.

6.1.5 Autostart-Funktion

Zum Ändern des Parameters (ON/OFF) ☺ drücken.

Bei Einstellung auf „on“ startet das Programm beim Schließen der Gerätetür.
Bei Einstellung auf „off“ startet das Programm nach Bestätigung mit der Taste Start

6.1.6 Einstellung der Regenerationsfrequenz (Modelle mit Enthärter)

• Standardwert: H00; den Wert in Abhängigkeit von der Härte des Leitungswassers ändern.
• Im Allgemeinen ist die Einstellung H03 bei der Mehrzahl der Benutzer ausreichend.
• Beim ersten Gebrauch muss man den Salzbehälter mit Wasser füllen; anschließend muss man nur bei Bedarf geeignetes Regenerierungssalz nachfüllen.

	Zum ÄnderndesParameterwertsdrücken.	Härte (°dH GradDeutscheHärte)	Härte (°dFfranzösischeGrad)	Einstellstufe
		Regenerationdeaktiviert	Regenerationdeaktiviert	H00
		8,5	15	H01
		11	20	H02
		17	30	H03
Dauer des Regenerationszyklus: 12 Minuten		22,5	40	H04
		28	50	H05
		33,5	60	H06

Bei Werten über 60°F muss man eine externe Wasseraufbereitungseinheit verwenden und die Regenerationsfrequenz muss auf H00 eingestellt werden.

6.1.7 Funktion tStP (Mindestklarspültemperatur)

Zum Ändern des Parameters (ON/OFF) 😊 drücken.

Wenn er auf „on“ eingestellt ist, entspricht die Mindestklarspültemperatur der eingestellten Temperatur.

Wenn er auf „off“ eingestellt ist und kein warmes Zulaufwasser verwendet wird, ist die Mindestklarspültemperatur möglicherweise einige Grade niedriger als die eingestellte Temperatur.

6.1.8 Reinigerpumpe

Zum Nullstellen die Taste ☺ 3 Sekunden gedrückt halten.

Anzeige (ggf. Nullstellen).

6.1.9 Klarspülerpumpe

Zum Nullstellen die Taste 😊 3 Sekunden gedrückt halten.

Anzeige (ggf. Nullstellen).

6.1.10 Energieverbrauch – Anzeigen und Nullstellen

Zum Nullstellen die Taste 😊 3 Sekunden gedrückt halten.

6.1.11 Personalisierung der Dauer von Programm P4

Die Dauer des Programms P4 kann mit der Prozedur zum Ändern der Maschinenparameter auf 5 bis 20 Minuten eingestellt werden, doch muss die Spülmaschine hierzu auf das Programm P4 eingestellt sein.

	Nachdem man das Programm P4 eingestellt hat, muss man die Programmierprozedur aktivieren, die Parameter bis zur Anzeige „inF“ durchlaufen (der zuletzt angezeigte Parameter) und die Taste ☺ drücken, um die Dauer des Programms zu ändern (von 5 bis 20 Minuten).
	Wird für die Dauer von einigen Sekunden keine Taste gedrückt, kehrt das Display wieder zur Betriebsanzeige zurück und die Änderungen werden gespeichert.

6.1.12 Einstellen des Modells (nur für den Kundendienstfachmann)

Zum Ändern 😊 drücken.

6.2 Aktivierung der peristaltischen Pumpen - schnelles Füllen des Kreislaufs für die Ausgabe von Reiniger und Klarspüler

Nach der im vorherigen Abschnitt beschriebenen Prozedur zum Ändern der Parameter ausführen.

Darstellung der Kontrolllampen: ○ausgeschaltet; Ⓞgrün; ♘ orange; ⚙ blinkend.

Damit der „Programmiermodus“ aktiviert werden kann, muss die Spülmaschine mit Strom versorgt sein. Dann die Ein-Aus-Taste ⚙ einige Sekunden gedrückt halten, beim Erklingen des Signaltons loslassen und dann innerhalb von 0,5 Sekunden erneut drücken.

Die peristaltischen Pumpen arbeiten dann, bis die selbe Taste erneut gedrückt wird. Die Leuchtsymbole Klarspüler und Reiniger bleiben für die Dauer der Aktivierung eingeschaltet. Die peristaltische Pumpe des Klarspülers benötigt zum Füllen des Kreislaufs rund 7 Minuten und die des Reinigers nur 2 Minuten.

7 ANZEIGE VON ANOMALIEN AUF DEM DISPLAY

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren.

Die Maschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

Err01	Auslösung des Uberlaufschutz-systems (nur bei den hiermit ausgestatteten Modellen)	Es ist viel Wasser ausgelaufen: Ursache des Fehlers suchen.
Err04	Anomalie des Temperaturfühlers des Spülbehälters	Der Temperaturfühler des Spülbehälters ist nicht angeschlossen oder funktioniert nicht.
Err05	Anomalie beim Einfüllen des Wassers in den Spülbehälter	Den dynamischen Versorgungsdruck kontrollieren. Den Filter auf dem Wasserzulauf reinigen.Wenn das Problem so nicht behoben werden konnte:- Druckschalter des Spülbehälters defekt (stets auf leer)- Der an die Luftfalle angeschlossene Schlauch ist undicht- Entlüftungsventil Auspuffrohr gesperrt
Err06	Anomalie beim Wasserablauf	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstopft, geknickt oder gequetscht ist.Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; hierzu den Einsatz im Spülsumpf entfernen (im Spülbehälter).Wenn das Problem so nicht behoben werden konnte:- Bei leerem Spülbehälter: Druckschalter des Spülbehälters defekt (bleibt immer auf voll)- Bei vollem Spülbehälter: Ablaufpumpe defekt.
Err09	Anomalie wegen zu hohem Wasserstand im Spülbehälter	- Bei vollem Spülbehälter:siehe oben (Anomalie beim Wasserablauf)- Bei leerem Spülbehälter:Sicherheitsdruckschalter des Spülbehälters defekt (bleibt immer auf voll).
Err23	Anomalie beim Heizen beim Boiler (er heizt nicht)	- Relais der Karte defekt;- Fernschalter defekt;- Sicherheitsthermostat des Boilers defekt;- Temperaturfühler des Boilers defekt oder falsch positioniert;- Es läuft weiterhin Wasser in den Spülbehälter, weil der Druckschalter des Spülbehälters defekt ist.
Err24	Anomalie beim Temperaturfühler des Boilers	Der Temperaturfühler des Boilers ist nicht angeschlossen oder funktioniert nicht.
Err25	Anomalie beim Einfüllen des Wassers in den Boiler	Sicherstellen, dass der Wasserhahn geöffnet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist.Wenn das Problem so nicht behoben werden konnte:- Druckschalter des Boilers defekt (stets auf leer)- Schlauch undicht/gelöst
Err26	Anomalie beim Leeren des Boilers	- Kontrollieren, ob die Düsen der Klarspülarme sauber sind.- Druckschalter des Boilers defekt (stets auf voll)- Klarspülpumpe funktioniert nicht.
Err27	Anomalie beim Leeren des Boilers – bei vollem Spülbehälter	Druckschalter des Boilers defekt (stets auf voll).
Err28	Anomalie beim Heizen des Boilers (Übertemperatur)	- Relais der Karte defekt oder- Fernschalter defekt.

8 ANLEITUNGEN FÜR DEN BENUTZER

8.1 Bedienfeld

	Ein-Aus-Taste
	Programmwahltaste
	Start-Taste BESTÄTIGEN/PAUSE
	Taste Totalentleerung (Spülbehälter und Boiler)
	Taste für die Wahl der Zusatzfunktionen
	L1 Netzkontrolllampe
	L2 Kontrolllampe Programm läuft/Eingabe/Warten (orange/grün)
	L3 Kontrolllampe „Abpumpen läuft“
	Symbol „Klarspülermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)
	Symbol „Spülbehälter-Heizelement EIN“
	Symbol „Salzmangel“ (nur falls ein Enthärter vorhanden ist)
	Symbol „Boiler-Heizelement EIN“
	Symbol „Reinigermangel“ (falls ein Überwachungssystem außerhalb der Spülmaschine vorgesehen ist)

8.2 Vor dem Spülen

Nur Reiniger und Klarspüler für industrielle Spülmaschinen verwenden.

Keine Handspülmittel verwenden.

Wir empfehlen die Verwendung der Produkte von Smeg, die eigens für diese Spülmaschine entwickelt wurden.

Beim Nachfüllen der Behälter darauf achten, nicht die Produkte zu verwechseln, da es andernfalls zu Fehlfunktionen und Schäden an der Spülmaschine kommen kann.

Keine unterschiedlichen Reiniger mischen, da hierdurch die Dosiervorrichtung beschädigt würde.

Die Reiniger für industrielle Spülmaschinen können schwere Reizungen verursachen. Die Anweisungen des Herstellers des Reinigungsmittels auf der Verpackung genau beachten.

Den Wasserhahn öffnen (Benutzer).	Kontrollieren:			Den Hauptschalter (Benutzer) einschalten: Auf dem Display erscheint „OFF“.
	Den Reiniger- und Klarspülerpegel in den Behältern.	Ob sich Regenerierungss alz im zugehörigen Behälter (falls vorhanden) befindet.	Richtigen Sitz der Filter, Drehung der Sprüharme, Fehlen von Fremdkörpern in der Spülmaschine.

8.3 ERSTER GEBRAUCH AM TAGESBEGINN (Spülbehälter und Boiler leer)

Darstellung der Kontrolllampen: ○ ausgeschaltet; ⭕ grün; ♘ orange; 🌐 blinkend.

Anzeige			Tätigkeiten und Wirkungen
			Bei geschlossener Gerätetür:◎ gedrückt halten.
			Die Spülmaschine füllt den Spülbehälter nach dem Erhitzen des Wassers im Boiler, die Kontrolllampe L2 ist orange und auf dem Display erscheint das Symbol Boiler-Heizelement □.
			Abwarten, bis die Anzeige P1 erscheint und die LED L1 ihre Farbe von Orange nach Grün wechselt; es leuchtet die Kontrolllampe Spülbehälter-Heizelement auf, bis die vorgesehene Temperatur erreicht wurde. Die Dauer dieser Phase kann in Abhängigkeit von der Temperatur des Leitungswassers und vom einphasigen Anschluss variieren.Drückt man kurz die Taste □, werden für kurze Zeit die Temperaturen von Spülbehälter (links) und Boiler (rechts) angezeigt.
			Das Geschirr einfüllen.

	Zum Wählen des gewünschten Programms ☑ drücken.
	Zum Bestätigen des Programmstarts ➤ für 1 Sekunde gedrückt halten (die Kontrolllampe L2 ändert ihre Farbe von Grün nach Orange).
	Das Programm läuft. Die Zeit bis zum Programmende wird angezeigt. Öffnet man die Gerätetür, erscheint die blinkende Anzeige „CLOSE“ und das Programm wird gestoppt. Wird die Gerätetür wieder geschlossen, beginnt das Programm wieder von vorn.
	Am Ende des Programms blinkt „End“.
	Das Geschirr herausnehmen.
Wird die Gerätetür wieder geschlossen, wird das zuletzt ausgeführte Programm erneut vorgeschlagen.

8.4 Programm ändern

		Will man bei geschlossener Gerätetür ein anderes Programm als das zuvor ausgeführte Programm wählen, muss man die Taste ☐ drücken. Es werden dann die verfügbaren Programme angezeigt (die Kontrolllampe L2 ändert ihre Farbe von Orange nach Grün).
		Läuft das Programm schon, muss man ➤ gedrückt halten, um es zu unterbrechen.
		Zum Ändern des Programms ☐ drücken.
		Zum Bestätigen des Programmstarts ➤ für 1 Sekunde gedrückt halten (die Kontrolllampe L2 wird wieder orange).

Anmerkung:

Während des Aufheizens des Wassers im Boiler und im Spülbehälter können auf dem Display die Symbole Spülbehälter-Heizelement ∪ und Boiler-Heizelement E erscheinen.

Filterkontrollsensor (nur bei einigen Modellen)

Es ist ein Sensor vorgesehen, der kontrolliert, ob der Filter richtig eingesetzt ist: Sitzt er nicht richtig, erscheint auf dem Display die Anzeige „FiLtro“ (Filter).

9 PROGRAMMWAHL

PROGRAMM	VERSCHMUTZUNGSGRAD	DAUER (*)
P1	Gläser	Kurz, ca. 1' 30";1' bei aktivierter Funktion Kristallglas.
P2	Gläser, Tassen, gering verschmutzte Teller	Mittel, ca. 2' 30";2' bei aktivierter Funktion Kristallglas.
P3	Besteck und stark verschmutzte Teller	Lang, ca. 4";5'30" bei aktivierter Funktion sani(Reinigung/Desinfektion).
P4	Abhängig von der eingestellten Dauer.	Personalisierbar im Bereich von 5 bis 20'.

(*)

Die o.g. Programmdauer gilt für einen dreiphasigen Anschluss und Versorgung mit Warmwasser mit einer Temperatur von 50°C.

Bei Versorgung mit kaltem Wasser verlängert sich die Dauer in Abhängigkeit von der Temperatur des zulaufenden Wassers, da die Spülmaschine über das System HTR für das Klarspülen mit konstanter Temperatur und konstantem Druck verfügt.

10 ZUSATZFUNKTIONEN

Darstellung der Kontrolllampen: ○ ausgeschaltet; ⭕ grün; ♘ orange; ⚙ blinkend.

Zum Wählen einer Zusatzfunktion muss man während der Anzeige des gewünschten Programms auf dem Display (P1, P2, P3,P4) die Taste ☐ drücken. Für jedes Programm kann nur eine Zusatzfunktion gewählt werden.

10.1 Wahl der Funktion „Kristallglas“ (verfügbar in P1-P2)

Reduziert die Klarspültemperatur und die Programmdauer

Das gewünschte Programm wählen. (7.4 BETRIEB)

☑ gedrückt halten, um die Funktion Kristallglas zu wählen; dann > drücken, um den Start des Programms zu bestätigen.

10.2 Wahl der Funktion „Extraklarspülen“ (verfügbar in P1-P2-P3-P4)

Verlängert die Dauer des Klarspülgangs

Das gewünschte Programm wählen. (7.4 BETRIEB)

GEDrückt halten, um die Funktion Extraklarspülen zu wählen; dann > drücken, um den Start des Programms zu bestätigen.

10.3 Wahl der Funktion „Reinigung/Desinfektion“ (verfügbar nur in P3)

Erhöht die Spül- und Klarspültemperaturen und verlängert die Programmdauer

	Das gewünschte Programm wählen.(7.4 BETRIEB)

ANMERKUNG:

• Die Zusatzfunktion bleibt aktiviert, bis das Programm geändert oder die Spülmaschine mit der Taste ausgeschaltet wird.
• Während des Ablaufs des gewählten Programms werden auf dem Display abwechselnd die Zusatzfunktion und die Dauer angezeigt.

LADEN DES GESCHIRRS

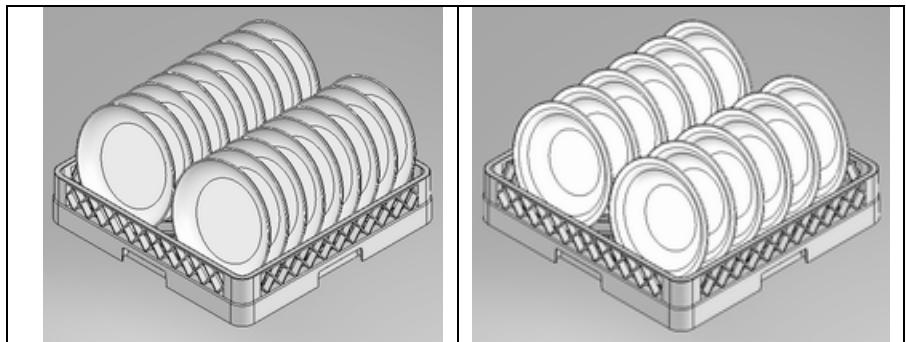

Teller

Fassungsvermögen des Korbs:

12 tiefe Teller oder 18 flache Teller.

Die Teller von festen Essensresten (Knochen, Schalen, Kerne usw.) säubern. Teller mit eingetrockneten Rückständen von Käse, Eiern usw. zuvor in kaltem Wasser einweichen.

Gläser

Die Gläser nach unten gerichtet anordnen.

Besteck

Den/die vorgesehenen Korb/Körbe verwenden. Das Besteck lose und vorzugsweise mit nach unten gerichtetem Griff anordnen. Darauf achten, sich nicht an den Zinken der Gabeln und den Schneiden der Messer zu verletzten.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE

Die Spülmaschine kann am Tagesende einen „Selbstreinigungszyklus“ ausführen.

	Die Taste Entleeren ☺ drücken. Auf dem Display erscheinen „UnLo“ (Entleeren) und die Dauer.
	Zum Bestätigen ☶ drücken; die Kontrolllampe L2 wird orange.
	Wenn die Maschine vollständig entleert ist, schaltet sie auf „OFF“.

Nach einer vollständigen Entleerung empfiehlt sich die Reinigung der Filter nach den Anweisungen im vorherigen Abschnitt.

Die Spülmaschine nicht ausschalten, wenn sich noch Wasser im Spülbehälter befindet, sondern stets die Entleerung veranlassen.

VOLLSTÄNDIGE ENTLEERUNG AM TAGESENDE + REGENERATION DER HARZE (bei den Modellen mit Enthärter)

Bei den Modellen mit Enthärter wird in bestimmten Zeitabständen bei Gelegenheit der vollständigen Entleerung am Tagesende automatisch die Ausführung des Zyklus für die Regeneration der Harze vorgeschlagen, die nach einer von der Wasserhärte abhängigen Anzahl von Spülzyklen (ca. 30 bei einer mittleren Einstellung auf H03) erforderlich ist. In diesem Fall muss man wie folgt verfahren:

		Die Taste Entleeren ☺ drücken. Auf dem Display erscheinen „rEgE“ und die Dauer.
		Zum Bestätigen ➞ drücken; die Kontrolllampe L2 wird orange.
		Wenn die Maschine vollständig entleert ist, schaltet sie auf „OFF“.

Nachfüllen des Regenerierungssalzes (bei den Modellen mit Enthärter)

Das Nachfüllen muss erfolgen, wenn auf dem Display die Salzmangel-Meldung erscheint (S).

Das Salz nachfüllen, wenn sich kein Wasser im Spülbehälter befindet, um zu verhindern, dass Spüllauge in die Wasserenthärtungsvorrichtung läuft.

Achtung: Nur Spezialsalz und kein Kochsalz verwenden.

Der Salzbehälter hat ein Fassungsvermögen von rund 1 kg Salzgranulat.

Der Behälter befindet sich im Boden des Spülbehälters. Den Korb herausnehmen, den Deckel abschrauben und das Salz mit Hilfe des mitgelieferten Trichters einfüllen. Vor dem erneuten Anbringen des Deckels eventuelle Salzreste in der Nähe der Öffnung entfernen.

11 WARTUNG UND REINIGUNG

Obgleich keine spezielle planmäßige Wartung erforderlich ist, empfehlen wir, die Spülmaschine zweimal im Jahr von einem Fachmann überprüfen zu lassen.

HINWEIS: Der Hersteller kann nicht für mutwillige Beschädigungen oder Schäden aufgrund von mangelnder Sorgfalt, Nachlässigkeit, Missachtung der Vorschriften, Anweisungen und Normen oder falscher Anschlüsse verantwortlich gemacht werden.

11.1 Tägliche Reinigung

Die Spülmaschine hat die Schutzart IPX4, doch ist die Verwendung von Spritzwasser zu ihrer Reinigung verboten. Reinigung des Filters unter Tags

Bei besonders intensiver Nutzung empfiehlt es sich, den Filter alle 30-40 Spülprogramme zu reinigen, um den optimalen Betriebszustand der Maschine aufrechtzuerhalten. Hierzu muss man die „Teilentleerung des Spülbehälters“ ausführen (Programm „P0“).

	Die Taste ☑ gedrückt halten, bis auf dem Display die Anzeige „P0“ und die Dauer von 1’ angezeigt werden.
	Zum Bestätigen drücken; ➞ die Kontrolllampe L2 wird orange.
	Am Ende der Entleerung blinkt die Anzeige „End“ auf dem Display. Auf dem Display wird wieder „P1“ angezeigt. Man muss nun die Gerätetür öffnen und wieder schließen, um das Füllen des Spülbehälters zu veranlassen, bevor man ein neues Spülprogramm ausführt.

Die Filter entfernen (man muss sie hierzu lediglich, wie in der Abbildung zu sehen, aus ihrem Sitz heben). Hierbei darauf achten, dass keine groben Essensreste in den Spülsumpf unter den Filtern fallen. Die Filter von den Essenresten säubern, reichlich spülen und dann wieder richtig einsetzen. Zur Reinigung keine spitzen oder scharfen Werkzeuge verwenden. Kalkablagerungen entfernen, um Ansammlungen zu verhindern.

- Die Gerätetür nach Möglichkeit angelehnt lassen, wenn das Gerät nicht gebraucht wird. - Die Oberflächen häufig gründlich mit einem feuchten Tuch reinigen. Neutrale, nichtscheuernde Reinigungsmittel verwenden, die keine Substanzen auf Chlorbasis und keine Substanzen, die Edelstahl angreifen können, enthalten.

Die oben genannten Produkte auch nicht zum Reinigen des Bodens unter oder in der Nähe der Spülmaschine verwenden, um zu verhindern, dass Dämpfe oder Spritzer die Stahloberflächen beschädigen können.

WICHTIG: Die Spülmaschine führt das Programm „P0“ automatisch zu Tagesbeginn aus, wenn Wasser im Spülbehälter gelassen wurde und dessen Temperatur unter 40°C gesunken ist.

11.2 Regelmäßige Kontrollen

Die (unteren und oberen) Sprüharme ausbauen. Hierzu die mittlere Schraube ausschrauben. Die Verschlüsse an den beiden Enden der Klarspülarme wie in der Abbildung gezeigt ausschrauben. Nicht die Düsen abschrauben. Die Löcher und Düsen unter laufenden sauberen Wasser reinigen. Keine Werkzeuge verwenden, die Schäden verursachen könnten. Die Sprüharme wieder sorgfältig einbauen.

Die Maschine außen mit einem feuchten Tuch und neutraler Seife reinigen, dann abspülen und sorgfältig trocknen.

11.3 Längerer Nichtgebrauch

Wenn man plant, die Spülmaschine für längere Zeit nicht zu gebrauchen, muss man die Vorrichtung für die Ausgabe von Reiniger und Klarspüler entleeren, um die Kristallisierung und Schäden an den Pumpen zu verhindern: Die Saugschläuche aus den Behältern von Reiniger und Klarspüler nehmen und in einen Behälter mit sauberem Wasser eintauchen. Einige Spülzyklen ausführen und dann die vollständige Entleerung veranlassen.

Abschließend den Hauptschalter ausschalten, den Wasserhahn schließen und die Gerätetür angelehnt lassen, bis der Innenraum vollkommen trocken ist. Die Saugschläuche von Reiniger und Klarspüler müssen bei der Inbetriebnahme wieder in die Behälter eingetaucht werden, wobei darauf zu achten ist, sie nicht zu vertauschen (roter Schlauch = Reiniger; blauer Schlauch = Klarspüler).

Wenn das Abpumpen nicht ausgeführt wird, weil die Ablaufpumpe (wegen der falschen Positionierung des Filters) verstopft ist, wie folgt verfahren:

Die Spülmaschine mit Hilfe eines Behälters entleeren und vom Stromnetz trennen.

Die Schraube A ausschrauben, die Feder B lösen und nach oben anheben.

Sicherstellen, dass das Laufrad der Ablaufpumpe unter der Abdeckung frei dreht und dass keine Schmutz- und Kalkrückstände oder Glasscherben vorhanden sind. Keine Werkzeuge, Schraubendreher, Scheren usw. verwenden.

PROBLEM	MOGLICHE URSACHE	MOGLICH ABHILFE
DIE KONTROLLAMPE$1 LEUCHTET NICHT AUF	Netzspannung fehlt	Den Anschluss ans Stromnetz kontrollieren.
DAS SPÜLPROGRAMM STARTET NICHT	Die Spülmaschine ist noch nicht vollständig gefüllt	Abwarten, bis die Anzeige FILL (Füllen) erlischt.
	Die Anzeige CLOSE (Schließen) erlischt nicht	Wenn die Anzeige CLOSE (Schließen) auch bei geschlossener Gerätetür weiterhin angezeigt wird, muss man den technischen Kundendienst verständigen.
SCHLECHTES SPÜLERGEBNIS	Spülbohrungen der Sprüharme verstopft oder verkrustet	Die Sprüharme ausbauen und reinigen.(10.2 Regelmäßige Kontrollen)
	Filter verstopft.	„Reinigung des Filters unter Tags“ lesen.
	Reiniger und Klarspüler ungenügend oder ungeeignet	Typ und Menge des Reinigers überprüfen.
	Reinigerzulauf verstopft.	Sicherstellen, dass der Reinigerzulaufschlauch unter dem Filter nicht verstopft ist (Detail T im Foto).
	Keine oder ungenügende Ausgabe von Reiniger oder Klarspüler: Die Entnahme des Reinigers oder Klarspülers aus den zugehörigen Behältern erfolgt nicht.	Der Schlauch in der peristaltischen Pumpe des Reinigers und/oder Klarspülers ist verschlissen oder gebrochen und muss durch den Kundendienst ausgewechselt werden.
	Teller/Gläser nicht richtig angeordnet	Die Teller/Gläser richtig anordnen.
	Niedrige Spültemperatur	Die auf dem Display angezeigte Temperatur kontrollieren. Wenn sie weniger als 50°C beträgt, den Kundendienst verständigen.
	Ungeeignetes Programm eingestellt	Die Dauer des Spülprogramms erhöhen und zwar insbesondere dann, wenn das Geschirr stark verschmutzt ist oder teilweise eingetrocknete Essensreste aufweist.
KLARSPÜLEN MANGELHAFT	Sprühdüsen verstopft Boiler verkalkt	Kontrollieren, ob die Düsen sauber sind und ob der Enthärter (falls vorhanden) richtig funktioniert.
FLECKEN GLÄSERN BESTECK	Der Klarspüler ist ungeeignet oder wird nicht richtig ausgegeben Wasserhärte über 12°dF oder viele gelöste Salze	Den Klarspülerbehälter kontrollieren.Kontrollieren, ob der Klarspüler für den Typ von Leitungswasser geeignet ist. Wenn sich das Problem so nicht beheben lässt, den Kundendienst verständigen.

NACH DEMABPUMPEN BLEIBTWASSER IMSPÜLBEHÄLTER

Ablaufschlauch positioniert oder verstopft

schlecht teilweise

Sicherstellen, dass der Schlauch und der Ablauf der Spülmaschine nicht verstopft sind und dass der Ablauf nicht zu hoch ist; siehe den Anschlussplan.

13 ANZEIGE VON ANOMALIEN AUF DEM DISPLAY

Die Spülmaschine kann eine Reihe von Fehlfunktionen erkennen und auf dem Display signalisieren.

Die Maschine aus- und wieder einschalten und dann, wenn das Problem hierdurch nicht behoben werden konnte, in der nachstehend angegebenen Weise verfahren:

Err01	Auslösung des Überlaufschutzsystems (nur bei den hiermit ausgestatteten Modellen)	Den technischen Kundendienst verständigen.
Err04	Anomalie des Temperaturfühlers des Spülbehälters	Den technischen Kundendienst verständigen.
Err05	Anomalie beim Einfüllen des Wassers in den Spülbehälter	Sicherstellen, dass der Wasserhahn geöffnet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err06	Anomalie beim Wasserablauf (die Spülmaschine bleibt voll Wasser)	Sicherstellen, dass die Filter sauber sind und dass der Ablaufschlauch nicht verstopft, geknickt oder gequetscht ist. Sicherstellen, dass die Ablaufpumpe nicht durch einen Fremdkörper blockiert wird; nach den Anweisungen unter Punkt „10.2 Regelmäßige Kontrollen“ verfahren. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err09	Anomalie wegen zu hohem Wasserstand im Spülbehälter	Den technischen Kundendienst verständigen.
Err23	Anomalie beim Heizen beim Boiler (er heizt nicht)
Err24	Anomalie beim Temperaturfühler des Boilers
Err25	Anomalie beim Einfüllen des Wassers in den Boiler	Sicherstellen, dass der Wasserhahn geöffnet ist; den dynamischen Versorgungsdruck kontrollieren und kontrollieren, ob der Filter auf dem Wasserzulauf sauber ist. Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err26	Anomalie beim Leeren des Boilers	Sicherstellen, dass die Düsen der Klarspülarme nicht verstopft sind.Wenn das Problem so nicht behoben werden konnte, den technischen Kundendienst verständigen.
Err27	Anomalie beim Leeren des Boilers – bei vollem Spülbehälter	Den technischen Kundendienst verständigen.
Err28	Anomalie beim Heizen des Boilers (Übertemperatur)
