Produkttyp	Kühlschrank
Marke	AEG
Modell	S60170TK38
Abmessungen (H x B x T)	850 x 595 x 635 mm
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	SN, N, ST, T (10°C bis 43°C)
Kältemittel	Isobutan (R600a)
Innenbeleuchtung	Austauschbare Lampe (max. 15 W)
Abtauen	Automatisch (Kühlfach)
Türanschlag umkehrbar	Ja, durch Benutzer möglich
Nivellierung	Verstellbare Füße vorne
Ablagen	Herausnehmbar, auf Schienen positionierbar
Türablagen	In verschiedenen Höhen positionierbar
Sicherheitshinweise	Enthalten, insbesondere Kindersicherung und Sicherheit für schutzbedürftige Personen
Reinigung	Regelmäßige Reinigung mit warmem Seifenwasser
Reinigung des Kondensators	Empfohlen zur Energieeinsparung
Ersatzteile	Erhältlich über autorisierten Kundendienst
Verwendung	Aufbewahrung von Lebensmitteln und Getränken (Haushaltsgebrauch)
Energiespartipps	Tür nicht unnötig öffnen, moderate Temperatur wählen
Bei längerer Abwesenheit	Leeren, abtauen, reinigen und Tür offen lassen

Häufig gestellte Fragen - S60170TK38 AEG

Wie stelle ich die Temperatur des Kühlschranks AEG S60170TK38 ein?

Drehen Sie den Thermostatknopf: nach unten für minimale Kälte (weniger kalt), nach oben für maximale Kälte (kälter). Die Mittelstellung wird im Allgemeinen empfohlen. Die Innentemperatur hängt von der Raumtemperatur, der Häufigkeit des Türöffnens und der Menge der gelagerten Lebensmittel ab.

Wie reinige ich das Innere des Kühlschranks?

Vor allen Arbeiten das Gerät vom Stromnetz trennen. Reinigen Sie das Innere und alle Zubehörteile mit warmem Wasser und etwas Flüssigseife. Gründlich abspülen und trocknen. Verwenden Sie niemals Scheuermittel, Scheuerpulver oder Metallschwämme, um die Oberfläche nicht zu beschädigen.

Was tun, wenn Wasser im Kühlschrank läuft?

Überprüfen Sie, ob die Ablaufrinne für das Tauwasser nicht verstopft ist. Reinigen Sie sie mit dem mitgelieferten speziellen Stäbchen. Stellen Sie sicher, dass Lebensmittel nicht die Rückwand berühren, um den Abfluss nicht zu blockieren.

Wie kann ich den Türanschlag wechseln?

Befolgen Sie die Schritte in der Anleitung: Trennen Sie das Gerät vom Stromnetz, neigen Sie es nach hinten, schrauben Sie die Füße und Scharniere ab, entfernen Sie die Tür, versetzen Sie den oberen Stift auf die andere Seite, setzen Sie dann die Tür und die gegenüberliegenden Scharniere wieder ein. Warten Sie mindestens 4 Stunden, bevor Sie es wieder anschließen. Falls nötig, wenden Sie sich an einen autorisierten Techniker.

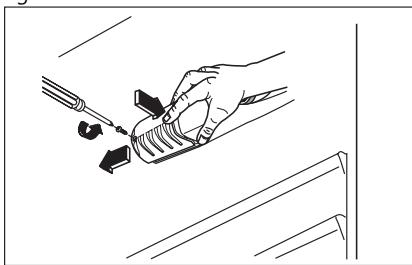

Wie wechsle ich die Beleuchtungslampe aus?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Schraube des Diffusors, dann den Diffusor. Ersetzen Sie die Lampe durch ein identisches Modell mit gleicher Leistung (max. 15 W, angegeben am Diffusor). Setzen Sie den Diffusor und die Schraube wieder ein und schließen Sie das Gerät wieder an. Überprüfen Sie die einwandfreie Funktion.

Was tun, wenn der Kühlschrank Geräusche macht?

Einige Geräusche sind normal: Blubbern (Kühlkreislauf), Brummen (Kompressor), Knacken (Wärmeausdehnung), Klicken (Ein-/Ausschalten des Kompressors). Wenn das Geräusch übermäßig ist, überprüfen Sie die Standfestigkeit des Geräts (alle vier Füße müssen Bodenkontakt haben).

Wie kann ich mit diesem Kühlschrank Energie sparen?

Öffnen Sie die Tür nicht zu oft oder zu lange. Stellen Sie den Thermostat auf eine mittlere Position ein. Sorgen Sie für freie Luftzirkulation um das Gerät. Reinigen Sie den Kondensator (schwarzer Gitter an der Rückseite) regelmäßig mit einer Bürste oder einem Staubsauger, um die Leistung zu verbessern und den Verbrauch zu senken.

Was tun bei längerer Abwesenheit?

Trennen Sie das Gerät vom Stromnetz, entnehmen Sie alle Lebensmittel, tauen Sie ab und reinigen Sie das Innere, lassen Sie dann die Tür offen, um Geruchsbildung zu vermeiden. Wenn Sie das Gerät nicht leeren können, lassen Sie seinen Betrieb regelmäßig überprüfen.

Welche Tipps gibt es zur Aufbewahrung von Lebensmitteln?

Legen Sie verpacktes Fleisch auf die Glasablage über dem Gemüsefach (Aufbewahrung 1-2 Tage). Decken Sie gekochte Speisen und kalte Gerichte ab. Lagern Sie Obst und Gemüse in den dafür vorgesehenen Fächern. Butter und Käse sollten in luftdichten Behältern aufbewahrt werden. Bewahren Sie Bananen, Kartoffeln, Zwiebeln und rohen Knoblauch nicht im Kühlschrank auf.

Wie installiere ich den Kühlschrank richtig?

Stellen Sie das Gerät fern von Wärmequellen und direkter Sonneneinstrahlung auf. Sorgen Sie für freie Belüftung an der Rückseite. Nivellieren Sie es mit den verstellbaren vorderen Füßen. Wenn es unter einer Arbeitsplatte eingebaut wird, sorgen Sie für einen Luftauslass von mindestens 200 cm². Lassen Sie einen Abstand von 100 mm über dem Gerät. Warten Sie 4 Stunden, bevor Sie es anschließen.

BEDIENUNGSANLEITUNG S60170TK38 AEG

Technische gegevens 11

Montage 11

Opstelling 11

Waterpas zetten 12

Plaats 12

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

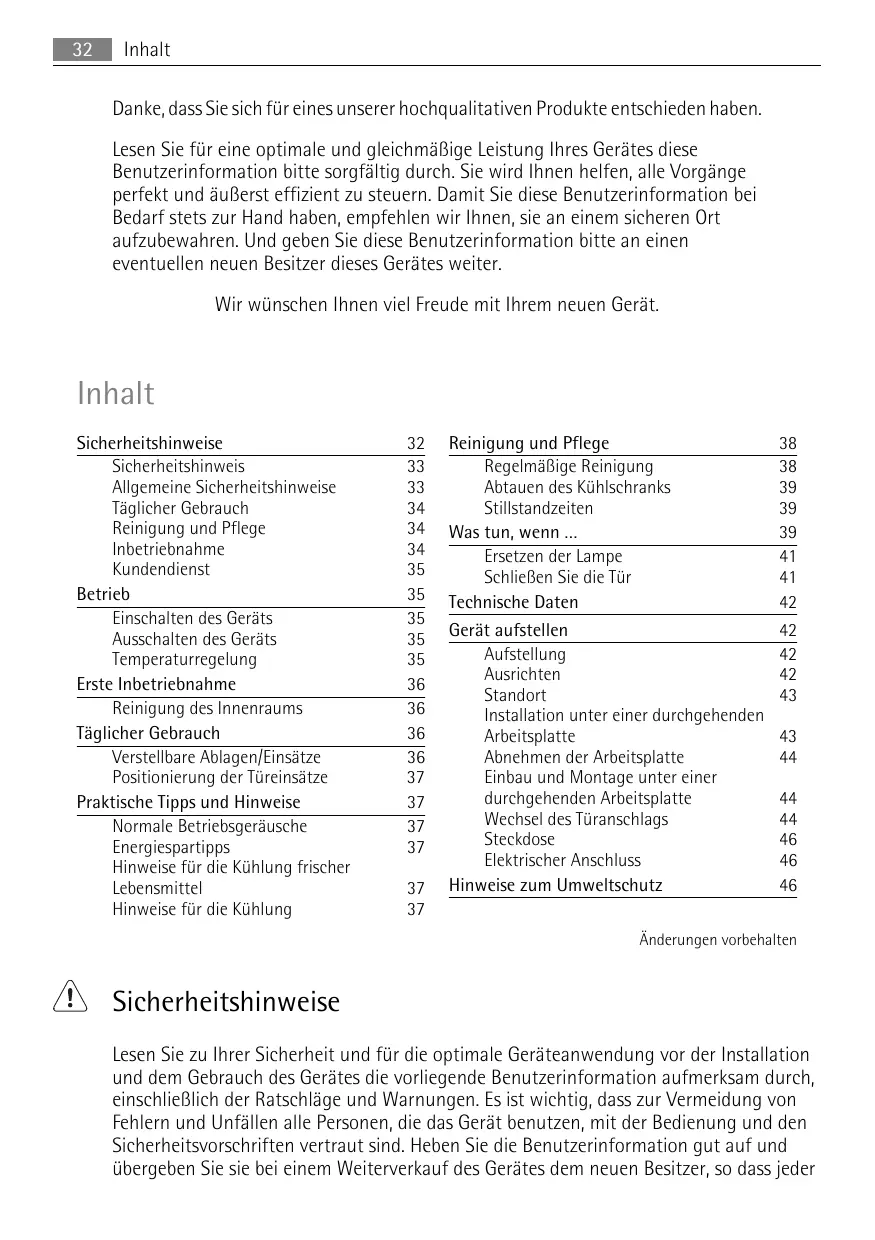

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihrsgerätes diese Benutzerinformationitte sorgfältig durch. Sie wird Ihnen halten, alle Vorgänge perfect und äußert effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformationitte an einen eventuellen neuen Besitzer these Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihr neuen Gerät.

Inhalt

Sicherheitshinweise 32

Sicherheitshinweis 33

Allgemeine Sicherheitschinweise 33

Täglicher Gebrauch 34

Reinigung und Pflege 34

Inbetriebnahme 34

Kundendienst 35

Betrieb 35

Einschalten des Geräts 35

Ausschalten des Geräts 35

Temperaturregelung 35

Erste Inbetriebnahme 36

Reinigung des Innenraums 36

Täglicher Gebrauch 36

Verstellbare Ablagen/Einsätze 36

Positionierung der Türeinsätze 37

Praktische Tipps und Hinweise 37

Normale Betriebsgeräusche 37

Energiespartipps 37

Hinweise für die Kuhlung frischer

Lebensmittel 37

Hinweise für die Kuhlung 37

Reinigung und Pflege 38

Regelmäßige Reinigung 38

Abtauen des Kuhlschranks 39

Stillstandzeiten 39

Was tun, wenn ... 39

Ersetzen der Lampe 41

SchlieBen Sie die Tur 41

Technische Daten 42

Gerät aufstellen 42

Aufstellung 42

Ausrichten 42

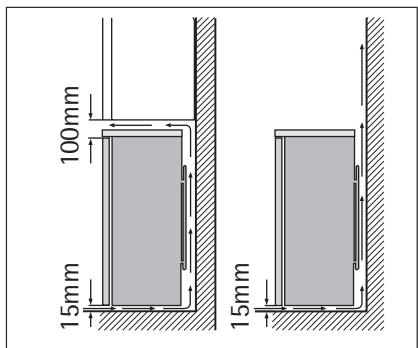

Standort 43

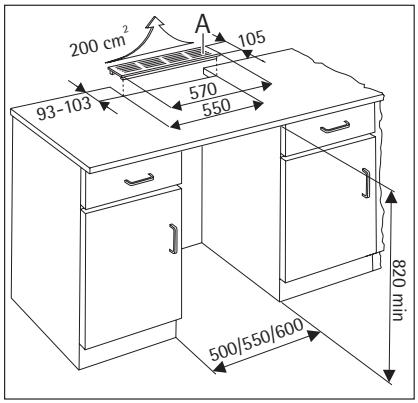

Installation unter einer durchgehenden

Arbeitsplatte 43

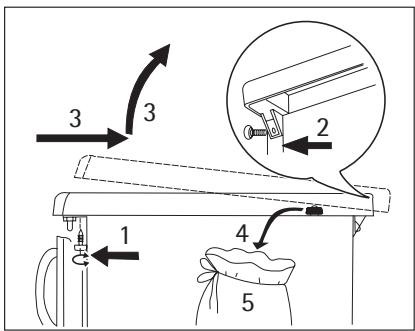

Abnehmen der Arbeitsplatte 44

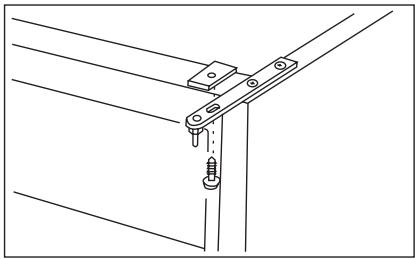

Einbau und Montage unter einer

durchgehenden Arbeitsplatte 44

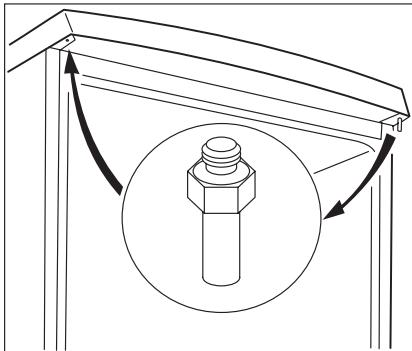

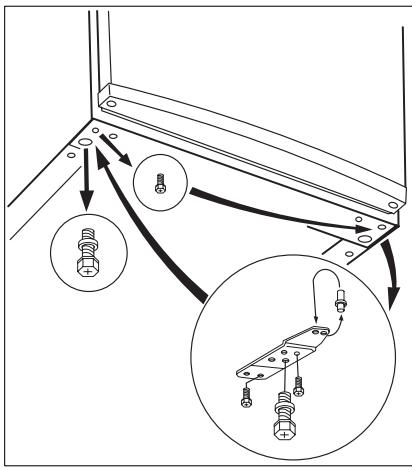

Wechsel des Turanschlags 44

Steckdose 46

Elektrischer Anschluss 46

HinweisezumUmweltschutz 46

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfälle allen Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder

während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheitshinweis

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

Kinder,müssenbeaufsichtigtwerden,damit sie nicht am Geratherumspelenkonnen.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.
• Wenn这点es Gerät mit magnetischer Türdichtigung ein ätheres Modell mit Schnappverschluss (Tülasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnapp-verschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

VORSICHT!

Die Beluftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Geträken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisdereiter) in Kuhlgräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigten.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jECH leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

offene Flammen und Zündfunken vermeiden
- den Raum, in dem das Gerät installiert ist, gut luften

• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlügen führen.

WARNING!

Elektrische Bauteile (Netzkel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangertwerden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 7) Innenbeleuchtung vorgehen ist.

7. Dieses Gerät ist schwer. Vorsicht beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

Täglicher Gebrauch

• Stellen Sie keine bereits Töppe auf die Kunststoffeile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge-fahr.
• Die Lagerempfehlungen des Geräteherstellers sollenen strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nicht. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

Inbetriebnahme

Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handl, bei dem Sie es erworben haben. Bewahren Sie in thisem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückflüllen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät halten; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung vonHEYen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerätarf nicht in der Naze von Heizkörpersn oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 8)

Kundendienst

• Sollete die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Höhe des Wärmetauschers. Die Materialien, die bei der Herstellung dieser Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteckdose.

Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "0".

Temperaturregelung

Die Temperatur wird automatisch geregelt.

Bedieren Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kuhlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

8) Falls ein Wasseranschluss erforderlich ist

• von der Raumtemperatur
• von der Häufigkeit der Türoeffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Ist die Umgebungstemperatur hoch oder das Gerät voll beladen,这点es aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In dieser Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb besteht, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Täglicher Gebrauch

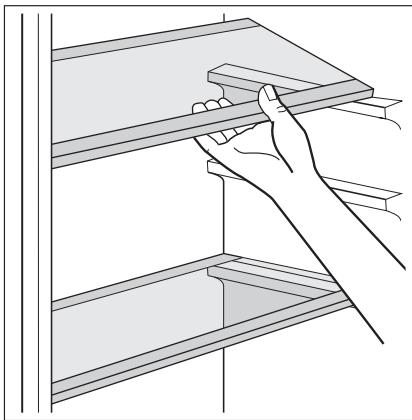

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeit für das Einsetzen der Ablagen bieten.

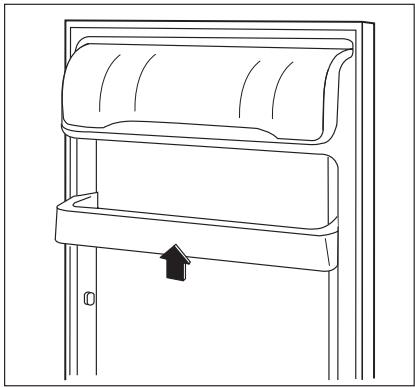

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermögen Sie das Lagern verschieden großer Lebensmittelpackungen.itte nehmen Sie die Einstellungen wie folgt vor: Ziehen Sie den Türeinsatz langsam in Pfeilrichtung, bis er sich hersausheben lasst. Setzen Sieihn dann in die gewünschte Position ein.

Praktische Tipps und Hinweise

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kätemittel durch die Leitungen gespumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.
• Die thermische Ausdehnung kann ein platzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

Energiespartipps

• Öffnen Sie die Tür nicht zu halten, und让他们 sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommt. Stellen Sie in dieser Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch erhöglich.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie beste Ergebnisse:

• legen Sieitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kuhl-schrank
• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, verbesserten und andere stark riechen.
• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise.

Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse grundlich und legen Sie es in die speziell darauf vorgesehene(n) Schublade(n).

Butter und Käse: diese sollenn stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.

Reinigung und Pflege

VORSICHT!

Ziehen Sieittevor jeder ReinigungsrarbeitimmerdenNetzsteckerausder Steckdose.

Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen dazu durch vom Hersteller autorisiertes Fachpersonal ausgeführten werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prufen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollierten Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.

! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie daraufuf, diese nicht zu verschiedenen oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlfumierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenaums beschädigen und einen starken Eigengeruch hinterlassen konnen.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

! Bitten achten Sie daraufuf, das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreiben konnen. Aus thisem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schlieben Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

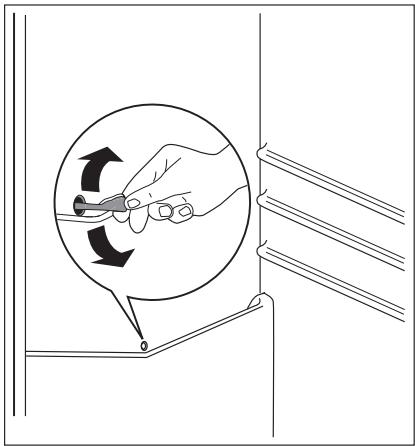

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser lauft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßige Abflussöffnung des Tauwassers in der Mitte des Kuhl-schrankkanals, damit das Wasser nicht überflieBt und auf die gelagerten Lebensmittel tropft. Benutzten Sie dazuitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:

1. trennen Sie das Gerät von der Netzversorgung
2. entnahmen Sie alle Lebensmittel
3. tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehör
   4.阶段性结束
   4.1.1.1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.

Möchten Sie bei einer längeren Abwesenheit das Gerät weiter laufen halten, bitten Sie{jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem mögli-chen Stromausfall nicht im Innern des Geräts verdirbt.

Was tun, wenn ...

WARNING!

Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, damit nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.

Während das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Kuhlkreislauf).

Störung	Mögliche Ursache	Abhilfe
Das Gerät ist zu laut.	Unebenheiten im Boden sind durch Unterlegen nicht ausge-glichen worden.	Kontrollieren Sie, ob eventuelleUnebenheiten der Standflächekorrekt ausgegliedchen wurden, so dass alle vier Fuß fest auf dem Boden stehen.
Das Gerät faktioniert nicht. Die Lampe fakti- oniert nicht.	Das Gerät ist abgeschaltet.	Schalten Sie das Gerät ein.
	Der Netzstecker steckt nicht richtig in der Steckdose.	Stecken Sie den Netzstecker rich-tig in die Steckdose.
	Das Gerät besteht keine Strom. Es liegt keine Spannung an der Netzsteckdose an.	Testen Sieitte, ob ein andereGerät an dieser Steckdose fakti- oniert.Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Lampe faktioniert nicht.	Die Lampe ist im Standby-Modus.	Öffnen und schließen Sie die Tür.
	Die Lampe ist defekt.	Siehe hierzu "Austauschen der Lampe".
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Tempera-tur ein.
	Die Tür ist nicht richtig geschlos-sen.	Siehe hierzu "Schließen der Tür".
	Die Tür wurde zu früig geöff-net.	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen.
	Die Temperatur der zu kühlen-den Lebensmittel ist zu hoch.	Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevorsie in das Gerät legen.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Wasser fließt an der Rückwand des Kühlschranken hinunter.	Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschrankens hinunter.	Das ist normal.
Wasser fließt in den Kühlschrank.	Der Wasserabflusskanal ist ver-stopft.	Reinigen Sie den Ablauf.
	Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Kollektor fließt.	Stellen Sie sichere, dass die Lebens-mittel nicht die Rückwand berüh-ren.
Wasser fließt auf den Bo-den.	Der Tauwasserablauf lauft nicht in die Verdampferschale über dem Kompressor.	Befestigen Sie den Tauwasserab-lauf an der Verdampferschale.
Die Temperatur im Gerät ist zu niedrig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Tempera-tur ein.
Die Temperatur im Gerät ist zu hoch.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine niedrigere Tem-peratur ein.
	Die Tür ist nicht richtig geschlos-sen.	Siehe hierzu "Schließen der Tür".
	Die Temperatur der zu kühlen-den Lebensmittel ist zu hoch.	Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen.
	Es wurden zu viele Lebensmittel auf einmal eingelegt.	Legen Sie weniger Lebensmittel auf einmal ein.
Die Temperatur im Kuhl-schrank ist zu hoch.	Die Kaltluft kann nicht im Gerät zirkulieren.	Stellen Sie safer, dass die Kaltluft im Gerät zirkulieren kann.

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Lösen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung).
4. Ersetzen Sie die alte Lampe durch eine Lampe der gleichen Leistung (die maximal erlaubte Leistung liegt auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung an.
6. Ziehen Sie die Schraube an der Lampenabdeckung fest.
7. Stecken Sie den Netzstecker in die Steck-dose.
8. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe brennt.

SchlieBen Sie dieTür

1. Reinigen Sie die Turdichtungen.
2. Stellen Sie die Tur nach Bedarf ein. Siehe hierzu "Gerät aufstellen".
3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.

Technische Daten

		S60170TK38	S60179TK
Abmessungen
	Höhe	850 mm	850 mm
	Breite	595 mm	595 mm
	Tiefe	635 mm	635 mm

Die technischen Informationen befinden sich auf dem Typenschildinnen links im Gerät sowie auf der Energieplakette.

Gerät aufstellen

WARNING!

Lesen Sieitte die "Sicherheitshinweise"sorgfaltig vor der Aufstellung des Gerats durch, um Gefahren fur Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Aufstellung

Installieren Sie diese Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse	Umgebungstemperatur
SN	+10°C bis + 32°C
N	+16°C bis + 32°C
ST	+16°C bis + 38°C
T	+16°C bis + 43°C

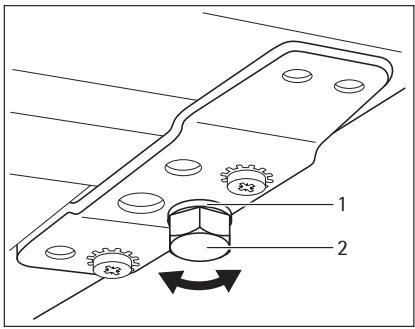

Ausrachten

Bei der Aufstellung des Geräts ist diesen waage-recht auszurichten. Dies lassst sich mit zwei Schraubfürben (2) am vorderen Sockel des Geräts erreichen. Bei Bedarf kann zum Einstellen der Schraubfürbe das Distanstück (1) entfern't werden.

Standort

Das Gerät sollte möglichstweit entfernt von Wärmequellen wie Heizungen,Boilern oder direktem Sonnenlicht usw. aufgestellt werden.Die Luft muss an der Geräterückseite frei zirkulieren konnen.Damit das Gerät die optimale Leistung brin-gen kann, wenn es unter einer überhängenden Wand installiert wird,muss der Abstand zwischen der Geräteoberseite und der Wand mindestens 100mm betragen.Allerdings sollte die Aufstellung des Geräts unter einer überhängenden Wand nach Möglichkeit vermieden werden.Die korrekte waagerechte Ausrichtung des Geräts kann mit

Hilfe eines oder mehrerer Schraubfüße am Sockel des Geräts erfolgen. Wird das Gerät in einer Ecke aufgestellt, und zeigt die Scharnierseite darauf zur Wand, so muss der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tur zum Herausnahmen der Ablagen geöffnet werden kann.

WARNING!

Es muss möglich sein, das Gerät vom Netz zu trennen. Nach der Installation muss die Steckdose davon zugänglich bleiben.

Installation unter einer durchgehenden Arbeitsplatte

Soll der Kuhlschrank unter einer durchgehenden Arbeitsplatte aufgestellt werden, sind eine Luft-auslassoffnung von mindestens 200~cm^2 und ein auf die Arbeitsplattengröbe abgestimmtes Belüftungsgitter an der Rückseite der Arbeitsplatte vorzusehen.

Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen das Eindringen von Feuchtigkeit zu schützen.

Der Mindestabstand zwischen dem Gerät und der Wand muss mindestens 30mm betragen und ist vor dem Einsetzen des Belüftungsgitters zu prüfen.

Abnehmer der Arbeitsplatte

Bauen Sie die Arbeitsplatte wie folgt aus:

1. Die Schrauben rechts und links auf der Vorderseite loseN
2. Die Schrauben rechts und links auf der Rück-ndeite lose.
3. Heben Sie die Arbeitsplatte an der Vorderseiteleitung an, schieben Sie sie ca. 20mm zurück und haben Sie sie von der Front ab.
4. Die Schrauben rechts und links auf der Rück-ndeite lose.
5. Bewahren Sie die Schrauben an einem sicheren Ort zusammen mit der Arbeitsplatte auf.

Einbau und Montage unter einer durchgehenden Arbeitsplatte

Wechseln Sie vor dem Aufstellen den Turanschlag bei Bedarf (siehe hierzu: Wechsel des Turanschlags).

Schieben Sie das Gerät vorsichtig in die Nische. Vergewissern Sie sich, dass das Netzkabel damit nicht eingeklemmt wird.

Prufen Sie den Abstand zur Wand (siehe: Installation unter einer durchgehenden Arbeitsplatte). Richten Sie das Gerät waagerecht aus, indem Sie die beiden Verstellfübe vorne hinein- oder herausschrauben, sodass das Gerät stabil stehen.

Befestigen Sie das Gerät je nach Art der Arbeitsplatte und je nach Abstand zwischen Gerät und Arbeitsplatte unter der Arbeitsplatte durch das obere Turscharnier. Verwenden Sie hierzu einen geeigneten Schraubendreher und geeignete Schrauben (nicht im Lieferumfang enthalten). Gleichen Sie ggf. den Spalt zwischen dem Turscharnier und der Arbeitsplatte mit einer geeigneten Unterlegscheibe aus (Kunststoff oder Holz, nicht im Lieferumfang). Dadurch wird ein Verziehen des Scharners und eine damit verbundene Beeinträchtigung der Turfunktion vermieden.

Wechsel des Turanschlags

Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführten werden, um ein Herunterfallen der Türen zu vermeiden.

Beim Wechsel des Turanschlags muss wie folgt vorgegangen werden:

1. Ziehen Sie den Stecker aus der Steckdose.

2. Neigen Sie das Gerät vorsichtig nach halten, so dass der Kompressor nicht den Boden berühren kann.

3. Schrauben Sie beide Schraubfübe ab.

4. Losen Sie die Schrauben des unteren Turscharniers.
5. Nehmen Sie die Geräte tür ab, indem Sie sie vorsichtig nach unterziehen.

1. Schrauben Sie den Haltestift des oberen Turscharniers hereaus und schrauben Sieihn dann auf der anderen Seite wieder an.

2. Setzen Sie danach die Gerätetur auf den oberen Haltestift des Scharniers.

3. Nehmen Sie das untere Scharnier ab.
   Steen den Bolzen in Pfeilrichtung um.

4. Losen Sie die Schraube und bringen Sie sie an der gegenüberliegenden Seite wieder an.

5. Bauen Sie das untere Turscharnier auf der gegenüberliegenden Seite ein. Lassen Sie darauf die Position der Turi unverändert.

6. Schrauben Sie die einzeln Schraube an der darauf vorgesehenen Stelle auf der gegenüberliegenden Seite fest, ebenso die beiden Verstellfübe (2 Stück).

7. Bauen Sie den Griff ab ^9) und auf der gegenüberliegenden Seite wieder an.

8. Schieben Sie das Gerät wieder an seinen Standort, richten Sie es waagerecht aus undnehmen Sie es mindestens vier Stunden lang nicht in Betrieb. Schließen Sie es dann an die Stromversorgung an.

Prufen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
  Die Tır korrekt öffnet und schlieBt.

Bei niedrigen Umgebungstemperaturen (z.B.

im Winter) kann es sein, dass die Turdichtung nicht richtig am Gerät anliegt. Warten Sie in dieserm Fall auf die natürliche Anpassung der Dichtung.

Wenden Sie sichitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführten mochten. Ein Kundendiensttechniker wird die Turen dann auf ihre Kosten umbauen.

Steckdose

VORSICHT!

Vergewissern Sie sich, dass sich das Netzkabel des Geräts frei bewegen{lsst.

Die Steckdose für den Anschluss Ihr's Geräts an die Stromversorgung sollte so gewählt werden, dass ein Herausziehen des Steckers jederzeit ungehindert möglich ist.

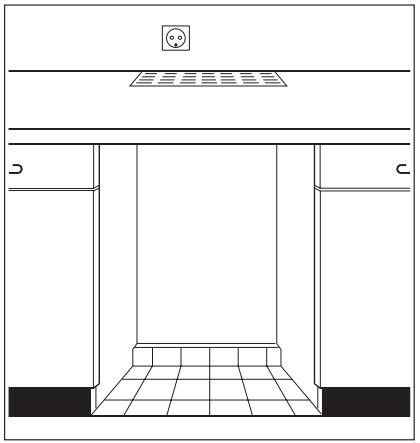

Wird Ihr Gerät unter einer durchgehenden Arbeitsplatte aufgestellt, sollte die Steckdose wie abgebildet vorhanden sein.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten über-einstimmen.

Das Gerät muss geerdet sein. Zu diesen Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, halten Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie darauf einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Produkte erhalten Sie von Ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sieitte unseren Onlineshop unter:
