Produkttyp	Kompakte Werkzeugmaschine
Marke	Vevor
Modell	2020-150-10
Abmessungen (L x B x H)	40 x 25 x 20 cm
Gewicht	8.5 kg
Stromversorgung	220 V – 50 Hz
Nennleistung	150 W
Drehzahl	0 - 3000 U/min
Hauptfunktionen	Drehen, Bohren, Schleifen
Rahmenmaterial	Stahlguss
Wartung	Regelmäßige Schmierung der Führungen, Reinigung nach jedem Gebrauch mit einem trockenen Tuch
Sicherheit	Not-Aus, Überlastschutz, persönliche Schutzausrüstung verwenden
Ersatzteile verfügbar	Spannfutter, Riemen, Werkzeughalter, Kohlebürsten
Reparierbarkeit	Reparaturhandbuch enthalten, Standardteile, Reparatur durch Fachmann empfohlen
Garantie	2 Jahre
Herstellungsland	China
Enthaltenes Zubehör	Spannfutter, Spannschlüssel, Riemensatz, Drehführung
Empfohlene Verwendung	Heimwerkstatt, Modellbau, Basteln
Geräuschpegel	~75 dB (Schätzung)

Häufig gestellte Fragen - 2020-150-10 Vevor

Wie wechselt man den Antriebsriemen?

Trennen Sie das Gerät vom Strom, entfernen Sie die Schutzabdeckung, lösen Sie die Riemenspannung durch Verschieben des Motors, ersetzen Sie den abgenutzten Riemen durch einen neuen (Referenz Riemen 2020-150-10), spannen Sie ihn wieder und montieren Sie die Abdeckung.

Welches Schmiermittel für die Führungen verwenden?

Verwenden Sie ein leichtes, nicht detergierendes Öl (Typ ISO VG 32) oder Lithiumfett für die Gleitbahnen. Tragen Sie alle 10 Betriebsstunden eine dünne Schicht auf.

Wie stellt man die Drehzahl ein?

Die Drehzahl wird durch Verschieben des Riemens auf verschiedenen Riemenscheiben eingestellt. Beachten Sie die Drehzahltabelle an der Seite der Maschine. Zum Wechseln lösen Sie den Motor, verschieben den Riemen und spannen ihn wieder.

Kann ich Standardbohrer mit dieser Maschine verwenden?

Ja, das Spannfutter akzeptiert Bohrer mit einem Durchmesser von 1 bis 10 mm (Schlüsselspannfutter im Lieferumfang). Verwenden Sie HSS-Bohrer für Metall oder Holz.

Wie reinigt man das Spannfutter nach dem Gebrauch?

Entfernen Sie das Spannfutter wenn möglich, bürsten Sie die Späne mit einer weichen Bürste ab, sprühen Sie dann ein lösendes Schmiermittel (z. B. WD-40) auf die Backen. Wischen Sie es vor dem Wiederzusammenbau mit einem trockenen Tuch ab.

Was tun bei Überhitzung des Motors?

Stoppen Sie die Maschine sofort, trennen Sie sie vom Netz und lassen Sie sie mindestens 30 Minuten abkühlen. Überprüfen Sie, ob die Belüftungsöffnungen nicht durch Späne blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wo finde ich offizielle Ersatzteile?

Die Ersatzteile sind auf der Vevor-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer 2020-150-10, um kompatible Teile zu identifizieren.

Was ist die maximale Bohrfähigkeit in Stahl?

Mit einem HSS-Bohrer beträgt die maximale Kapazität etwa 8 mm in Weichstahl. Bei größeren Durchmessern reduzieren Sie die Geschwindigkeit und verwenden Sie Schneidöl.

Wie installiert man ein Drehwerkzeug richtig?

Setzen Sie das Werkzeug in den Werkzeughalter ein, ziehen Sie die Klemmschrauben fest, stellen Sie dann die Spitzenhöhe so ein, dass sie sich in der Mitte des Werkstücks befindet. Verwenden Sie bei Bedarf eine Messuhr für die Genauigkeit.

Welches Zubehör wird für dieses Modell empfohlen?

Wir empfehlen eine feststehende oder bewegliche Lünette für lange Werkstücke, ein zusätzliches Spannfutterset und eine LED-Beleuchtung zur Verbesserung der Sichtbarkeit.

BEDIENUNGSANLEITUNG 2020-150-10 Vevor

MODELL: 2020-120-4 / 2020-100-10 / 2020-120-10 / 2020-150-10 / 2020-200-10 / 4040-6

/ 4040-100-4 / 2040-100-4 / 2040-100-5 / 2040-120-5 / 2040-150-5 / 2040-200-5

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

LINEARSCHIENE AUS EXTRUDIERTEM ALUMINIUM – BENUTZERHANDBUCH

MODELL: 2020-120-4 / 2020-100-10 / 2020-120-10 / 2020-150-10 / 2020-200-10 / 4040-60-4 / 4040-100-4 / 2040-100-4 / 2040-100-5 / 2040-120-5 / 2040-150-5 / 2040-

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Produktmodell	2020-120-4	2020-100-10	2020-120-10	2020-150-10	2020-200-10
Produktspezifikationen	2020	2020	2020	2020	2020
Produktlänge	1200 mm	1000 mm	1200 mm	1500 mm	2000 mm
Anzahl der Produkte	4 Stück	10 Stück	10 Stück	10 Stück	10 Stück
Größe des Mittellochs	5	5	5	5	5
Nettogewicht des Produkts	2,15 kg	4,5 kg	5,36 kg	6,7 kg	9,0 kg
Technische Daten	1200 x 2020 mm	1000 x 2020 mm	1200 x 2020 mm	1500 x 2020 mm	2000 x 2020 mm
Produktzubehör	1. Schraube * Stück2. Mutter * 9 Stück3.Verbindungscode * 4 Stück	1. Schraube * 21 Stück2. Mutter * 21 Stück3.Verbindungscode * 10 Stück	1. Schraube * 21 Stück2. Mutter * 21 Stück3.Verbindungscode * 10 Stück	1. Schraube * 21 Stück2. Mutter * 21 Stück3.Verbindungscode * 10 Stück	1. Schraube * 21 Stück2. Mutter * 21 Stück3.Verbindungscode * 10 Stück

Produktzeichnungen

Produktmodell	Nr.2040-100-4	Nr.2040-100-5	Nr.2040-120-5	Nr.2040-150-5	Nr.2040-200-5
Produktspezifikationen	2040	2040	2040	2040	2040
Produktlänge	1000 mm	1000 mm	1200 mm	1500 mm	2000 mm
Anzahl der Produkte	4 Stück	5 Stück	5 Stück	5 Stück	5 Stück
Größe des Mittellochs	4.2	4.2	4.2	4.2	4.2
Nettogewicht des Produkts	3,15 kg	3,95 kg	4,73 kg	5,92 kg	7,73 kg
Technische Daten	1200*20*4 0 mm	1200*20*40 mm	1200*20*40 mm	1200*20*40 mm	1200*20*40 mm
Produktzubehör	/	/	/	/	/

Produktzeichnungen

Dieses Produkt unterliegt den Bestimmungen der europäische Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europä Union einer getrennten Müllentsorgung unterliegt. Dies gilt für Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

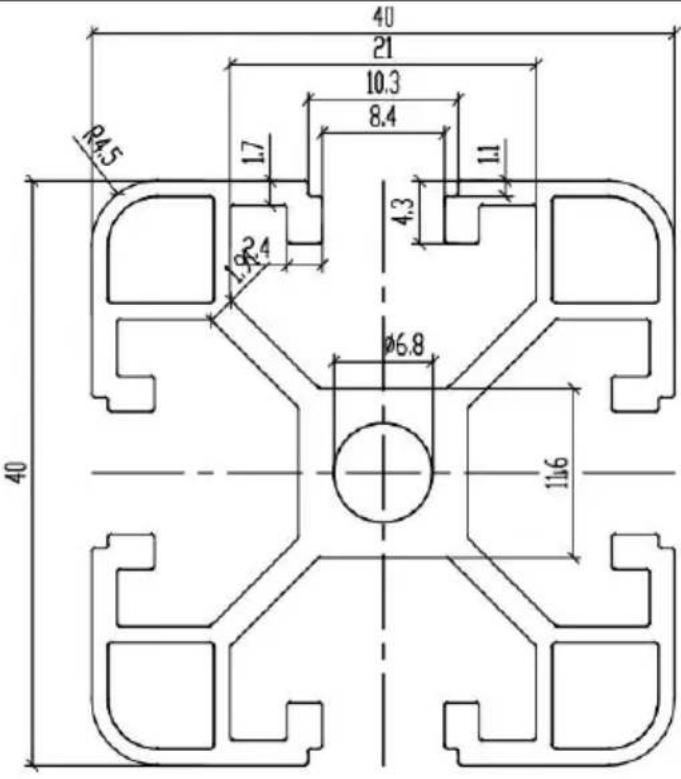

Produktmodell	4040-60-4	4040-100-4	Produktzeichnungen
Produktspezifikationen	4040	4040
Produktlänge	600 mm	1000 mm
Anzahl der Produkte	4 Stück	4 Stück
Größe des Mittellochs	6.8	6.8
Nettogewicht des Produkts	2,15 kg	4,5 kg
Technische Daten	600 x 4040 mm	1000 x 4040 mm
Produktzubehör	/	/

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AU: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

MODELL: 2020-120-4 / 2020-100-10 / 2020-120-10 / 2020-150-10 / 2020-200-10 /

4040-60-4 / 4040-100-4 / 2040-100-4 / 2040-100-5 / 2040-120-5 / 2040-150-5 / 2040-

MODELL: 2020-120-4 / 2020-100-10 / 2020-120-10 / 2020-150-10 / 2020-200-10 /

4040-60-4 / 4040-100-4 / 20040-100 /-5 2040-120-5 / 2040-150-5 / 2040-200-5
