Produkttyp	Überwachungskamera
Marke	Burg Wächter
Modell	BWNC-821FDIA
Abmessungen (ca.)	150 x 70 x 70 mm
Gewicht (ca.)	0.5 kg
Stromversorgung	12V DC über Netzadapter
Videoauflösung	1080p Full HD
Nachtsichtreichweite	Bis zu 30 Metern
Bewegungserkennung	Ja, mit Push-Benachrichtigungen
Wetterschutzklasse	IP66
Speicheroptionen	MicroSD-Karte (bis zu 128 GB)
Konnektivität	Ethernet (RJ45)
Sichtfeld	90° horizontal
Montageart	Wand- oder Deckenmontage
Betriebstemperatur	-10°C bis 50°C
Unterstützte Protokolle	ONVIF, RTSP
Wartung	Linse mit trockenem Tuch reinigen; Verbindungen regelmäßig prüfen
Sicherheit	Nur mitgeliefertes Netzteil verwenden; von Wasser fernhalten
Ersatzteile & Reparierbarkeit	Wenden Sie sich für Ersatzteile an den Burg Wächter Support
Allgemeine Informationen	Für den Innen- und Außeneinsatz geeignet; inklusive Montageset und Anleitung

Häufig gestellte Fragen - BWNC-821FDIA BURG WACHTER

Wie verbinde ich die BWNC-821FDIA-Kamera mit meinem Netzwerk?

Schließen Sie die Kamera mit einem Ethernet-Kabel an Ihren Router an. Schalten Sie die Kamera ein und konfigurieren Sie sie über die Burg Wächter App oder die Weboberfläche. Stellen Sie sicher, dass DHCP auf Ihrem Router aktiviert ist, damit die Kamera automatisch eine IP-Adresse erhält.

Kann ich das Kamerabild remote auf meinem Smartphone anzeigen?

Ja, laden Sie die Burg Wächter App aus dem App Store oder Google Play herunter. Nachdem Sie die Kamera über ihre Seriennummer oder durch Scannen eines QR-Codes hinzugefügt haben, können Sie Live-Bilder von überall mit Internetzugang anzeigen.

Wie hoch ist die maximal unterstützte microSD-Kartenkapazität?

Die Kamera unterstützt microSD-Karten bis zu 128 GB für lokale Aufnahmen. Für Daueraufzeichnung wird eine Class-10-Karte empfohlen.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste am Kameragehäuse für etwa 10 Sekunden, bis Sie einen Piepton hören. Die Kamera startet neu und kehrt zu den Standardeinstellungen zurück.

Unterstützt die Kamera Nachtsicht?

Ja, sie ist mit Infrarot-LEDs ausgestattet, die Nachtsicht bis zu 30 Meter bei völliger Dunkelheit ermöglichen.

Kann ich die Kamera im Freien montieren?

Ja, die Kamera hat die Wetterschutzklasse IP66, was sie für den Außeneinsatz geeignet macht. Stellen Sie sicher, dass die Montagehalterung sicher befestigt ist.

Was ist das Sichtfeld der BWNC-821FDIA?

Die Kamera hat ein 90° horizontales Sichtfeld, geeignet zur Abdeckung großer Bereiche wie Einfahrten oder Wohnzimmer.

Warum zeichnet meine Kamera nicht auf die microSD-Karte auf?

Überprüfen Sie, ob die Karte korrekt eingelegt und formatiert ist (FAT32 oder exFAT). Stellen Sie sicher, dass der Aufnahmezeitplan in der App aktiviert ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Karte.

Wie oft sollte ich die Kameralinse reinigen?

Reinigen Sie die Linse mit einem weichen, trockenen Tuch, wenn Sie Verschmutzungen oder Staub bemerken. Vermeiden Sie die Verwendung von Flüssigkeiten oder Scheuermitteln, um Kratzer zu vermeiden.

Was soll ich tun, wenn die Kamera überhitzt?

Stellen Sie sicher, dass die Kamera nicht längere Zeit direkter Sonneneinstrahlung ausgesetzt ist. Überprüfen Sie, ob die Lüftungsschlitze nicht blockiert sind. Wenn die Überhitzung anhält, wenden Sie sich an den Burg Wächter Support.

BEDIENUNGSANLEITUNG BWNC-821FDIA BURG WACHTER

1x Kamera
1x Netzwerkkabel Spritzwasserschutz
1x Bohrlochschablone
1x Set Schrauben und Dübel
1x Kurzanleitung

Besondere Ausstattungsmerkmale:

• 12/15B/s bei 8MP, 25/30 B/s bei 5 MP
- Brillante Bilder in hoher Qualität auch bei geringer Beleuchtung
- Einfache Bedienung dank einer intuitiven Benutzeroberfläche
• Video Analyse Funktionen
• H.265(+) / H.264(+) / MJPEG Video Codec
• 2x Streaming, Multicast
• 120dB Wide Dynamic Range (WDR)
• P2P fähig / Cloud fähig
• =12VDC, PoE Betriebsspannung
• 4 Privatzonen
• 4 unabhängige Zonen für Bewegungserkennung
• ONVIF

Special features:

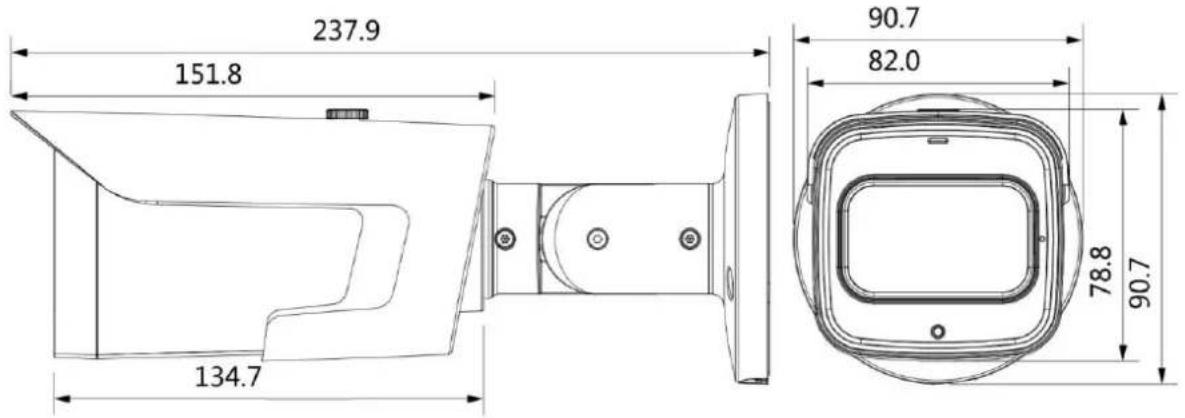

Technische Zeichnung / Technical drawing

BWNC-821FBIA

Alle Angaben in mm.

Zeichnung nicht maßstabsgerecht.

Irrtum und technische Änderungen vorbehalten.

No	Beschreibung / Description
1	12Vdc Power
2	Netzwerkstecker Network interface

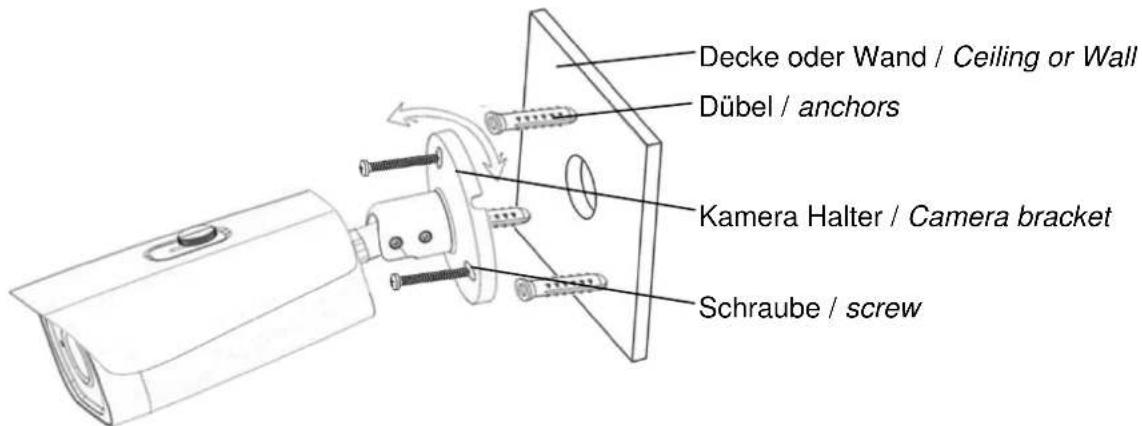

Montage / Installation

BWNC-821FBIA

Optionale erhältliches Zubehör / optional Accessoires

BWNC-821FBIA

Modell / Model	BWNC-821FBIA
Kameratyp / Camera type	IR mot. Zoom Bullet Kamera / IR mot. zoom bullet camera
Installation / Installation	Innen- und Außenbereich / Indoors and outdoors
Video Codec/ video codec	H.265(+)/H.264(+)(B)(H)/MJPEG (Substream)
Bildsensor / Image sensor	1/2.7" 8 Megapixel prog. Scan CMOS
Max. Auflösung / Resolution	3840 × 2160
Signal/Rauschabstand / SN ratio	>50 dB
Objektiv / Lens	2,7 – 13,5 mm motorisiertes Zoom-Objektiv / 2.7 – 13.5 mm motorized zoom lens
Blickwinkel / Angle of view	H: 113°–31°, V: 58°–17°
Lichtempfindlichkeit / Illumination	0.01 lx, F1.5
Rauschunterdrückung / Noise reduction	2DNR / 3DNR
Weißabgleich / White balance	AWB, manuell
WDR (Wide Dynamic Range)	BLC / HLC / 120dB TrueWDR
Videoausgang / Video output	RJ-45
Speicherkarte / Memory slot	Micro SD, max. 256GB
Schutzart / Classification	IP67
OSD-Menü / OSD menu	Mehrere Sprachen / Multi-language
IR-Scheinwerfer / IR LEDs	Max. 60m Reichweite* / Max. 40m range*
Betriebsspannung / Voltage	=12V DC ±10%, PoE (.af)
Leistungsaufnahme / Power consumption	Max. 9,9 Watt (IVA on, IR on, lens working)
Betriebstemperatur / Operating temperature	-30° bis / to +60° C
Lagertemperatur / Storage temperature	0° bis / to +60° C
Abmessungen / Dimensions	Φ90,7mm × 237,9mm
Gewicht / Weight	ca. 0,86 kg (netto), ca. 1.1Kg (gross)
Gehäusefarbe / Housing color	Weiß / White
Kennzeichnung / Identifier	CE
Empfohlenes Netzteil / Recommended power adapter	SNPS-12D2

* Hinweis: Die Reichweite des IR-Strahlers ist stark abhängig von Einsatzort und von der Umgebung. Stark absorbierende Flächen, wie z.B. dunkle raue Strukturen (Boden, Rasen, Asphalt) können zu einer deutlichen Verringerung der maximalen Reichweite führen.

Irrtum und technische Änderungen vorbehalten.

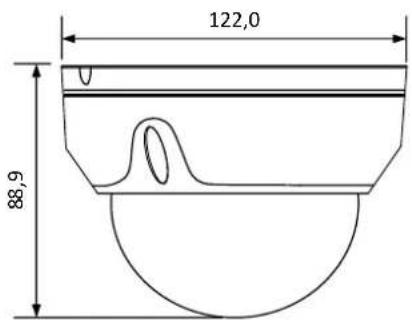

Technische Zeichnung / Technical drawing

BWNC-821FDIA

Alle Angaben in mm.

Zeichnung nicht maßstabsgerecht.

Irrtum und technische Änderungen vorbehalten.

No	Beschreibung / Description
1	12Vdc Power
2	Netzwerkstecker Network interface

Optionales Zubehör / Accessoires

BWNC-821FDIA

SNCA-MK-4631	SNCA-WM-4644	SNCA-PM-4661	SNCA-ICM-PFB200C

Technische Daten / Technical specifications

Modell / Model	BWNC-821FDIA
Kameratyp / Camera type	IR mot. Zoom Dome Kamera / IR mot. zoom dome camera
Installation / Installation	Innen- und Außenbereich / Indoors and outdoors
Video Codec/ video codec	H.265(+)/H.264(+)(B)(H)/MJPEG (Substream)
Bildsensor / Image sensor	1/2.7" 8 Megapixel prog. Scan CMOS
Max. Auflösung / Resolution	3840 × 2160
Signal/Rauschabstand / SN ratio	>50 dB
Objektiv / Lens	2,7 – 13,5 mm motorisiertes Zoom-Objektiv / 2.7 – 13.5 mm motorized zoom lens
Blickwinkel / Angle of view	H: 113°–31°, V: 58°–17°
Lichtempfindlichkeit / Illumination	0.01 lx, F1.5
Rauschunterdrückung / Noise reduction	2DNR / 3DNR
Weißabgleich / White balance	AWB, manuell
WDR (Wide Dynamic Range)	BLC / HLC / 120dB TrueWDR
Videoausgang / Video output	RJ-45
Speicherkarte / Memory slot	Micro SD, max. 256GB
Schutzart / Classification	IP67
OSD-Menü / OSD menu	Mehrere Sprachen / Multi-language
IR-Scheinwerfer / IR LEDs	Max. 40m Reichweite* / Max. 40m range*
Betriebsspannung / Voltage	=12V DC ±10%, PoE (.af)
Leistungsaufnahme / Power consumption	Max. 7.4 Watt (IVA on, IR on, lens working)
Betriebstemperatur / Operating temperature	-30° bis / to +60° C
Lagertemperatur / Storage temperature	0° bis / to +60° C
Abmessungen / Dimensions	Φ122 mm × 88,9 mm
Gewicht / Weight	ca. 0,47 kg (netto), ca. 0.63kg (gross)
Gehäusefarbe / Housing color	Weiß / White
Kennzeichnung / Identifier	CE
Empfohlenes Netzteil / Recommended power adapter	SNPS-12D2

* Hinweis: Die Reichweite des IR-Strahlers ist stark abhängig von Einsatzort und von der Umgebung. Stark absorbierende Flächen, wie z.B. dunkle raue Strukturen (Boden, Rasen, Asphalt) können zu einer deutlichen Verringerung der maximalen Reichweite führen.

Irrtum und technische Änderungen vorbehalten.

• Installieren Sie die Kamera am gewünschten Ort.
- Schließen Sie die Kamera an die Betriebsspannung / PoE an.
- Installieren Sie den IP-Finder und öffnen Sie das Webinterface der Kamera mit dem Internet Explorer 11.

- Bei der ersten Einrichtung werden Sie aufgefordert ein persönliches Kennwort zu vergeben.

Getting started

Um weitere Benutzer anzulegen gehen Sie auf:

Einstellungen ▶ System ▶ Konto

Ausführliches Benutzerhandbuch

Diese Kurzanleitung dient dazu, das Gerät einfach und unkompliziert in Betrieb zu nehmen. Eine ausführliche Beschreibungen der einzelnen Funktionen finden Sie im Benutzerhandbuch, das Sie auf unserer Webseite als pdf-Datei herunterladen können.

Alternativ können Sie für einen schnellen Zugriff auf das Handbuch diesen QR-Code einlesen, um das Handbuch direkt auf Ihr Smartphone oder Tablet zu erhalten.

Die BURG-GUARD GmbH / BURG-WÄCHTER KG folgt der branchenüblichen Praxis bei der Produkt-/ Softwareprüfung und dem Umgang mit gefundenen Schwachstellen von Produkten und Produktsoftware, um das Risiko für Kunden zu minimieren. Leider kann für eine vollständige Sicherheit von Produkten, Software und Diensten, die nach bestem Wissen und Gewissen erstellt und geprüft werden, eine vollständige Fehlerfreiheit, die nicht von möglicherweise böswilligen Angreifern überwunden werden kann, nicht gänzlich garantiert werden. Dies betrifft nicht nur BURG-GUARD GmbH / BURG-WÄCHTER Geräte, sondern vielmehr die Allgemeinheit von vernetzbaren Geräten die über Kommunikationsschnittstellen und Dienste verfügen. Die BURG-GUARD GmbH / BURG-WÄCHTER KG kann garantieren, dass wir uns bemühen das Risiko auf ein Minimum zu reduzieren.

Die Behebung von Schwachstellen ist ein fortlaufender Prozess, da immer neue Schwachstellen, u.a. in Netzwerkprotokollen und Diensten, gefunden werden und nicht gänzlich ausgeschlossen werden können.

Bei Fragen zum Produkt oder dessen Einrichtung wenden Sie sich bitte an: [e-mail]

Beim Einsatz von Videosicherheits-systemen werden personenbezogene Daten in automatisierter Form erhoben, verarbeitet und genutzt. Derartige Daten stehen unter dem Schutz der DSGVO, die als EU-Verordnung direkt in Deutschland Anwendung findet.

Verantwortlich für den Betrieb und die Verarbeitung der Daten ist der Betreiber der Anlage. Bei der Installation der Videosicherheitsanlage sind geeignete technisch-, organisatorische Maßnahmen zur Wahrung der Persönlichkeitsrechte Betroffener zu ergreifen.

GDPR information

Sie haben die Möglichkeit, auf Ihre Kameras und Rekorder von Unterwegs über einen PC oder Laptop mit einem aktuellen Windows Betriebssystem ohne DDNS zuzugreifen. Führen Sie hierzu die folgenden Schritte durch:

1) Aktivieren Sie die P2P Funktion Ihres Gerätes und verbinden Sie es mit dem Internet. Der P2P Status zeigt „online“ wenn das Gerät sich erfolgreich mit dem Server verbunden hat.
2) Erstellen Sie ein kostenloses Verwaltungskonto unter www.cloud1.burg.biz und fügen Sie Ihre Kameras durch Eingabe der Seriennummer, Benutzername und Passwort Ihrem Account hinzu.
3) Sie können nun über Ihr Verwaltungskonto auf die eingerichteten Geräte zugreifen

Um diesen Service nutzen zu können müssen Sie die Nutzungsbedingungen akzeptieren.

https://cloud1.burg.biz ▶ „Jetzt registrieren“ ▶ „Service Bestimmungen“

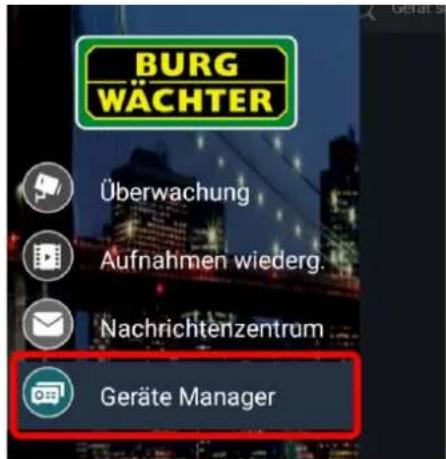

App Fernzugriff einrichten

Sie können das Gerät über die „Burg Cam“ App von Ihrem Smartphone oder Tablet aufrufen und steuern.

1) Geräte Manager / Device Manager

2) Hinzufügen > Kamera / Add >camera

3) P2P -> Peer to Peer

4) Gerätedaten eingeben und Seriennummern QR Code scannen > Live Stream starten Nach korrekter Eingabe der Daten eines initialisierten Gerätes erscheint das Livebild

Hinweis: Die P2P Funktion muss in den Einstellungen der Kamera aktiviert sein. Stellen Sie sicher, dass Ihr Router / die Firewall die Verbindung nicht blockt.

Allgemeine Sicherheitshinweise

• Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden.
- Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht ersetzt werden.

- Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen elektrischen Schlag herbeiführen oder sogar Feuer auslösen.

- Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben des Herstellers installiert werden. Schweres Gerät sollte mit großer Sorgfalt transportiert werden. Durch einen Fall zu Boden kann es schweren Schaden am Gerät, an Personen und anderen Objekten verursachen.

- Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Streichen oder Lackieren Sie das Gerät nicht, da dies eine Gerätemodifikation darstellt und ggf. Einfluss auf das Wärmeverhalten des Systems, bis hin zum Defekt, haben kann.

- Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob die am Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren Händler.

- Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als Sicherheitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf eine Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen Sie niemals, diese Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu setzen.

- Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine solche Schukosteckdose nicht zur Verfügung, dann sollte sie von einem Elektriker installiert werden.

- Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie könnten spannungsführende Teile berühren und einen elektrischen Schlag erhalten, die Lüftung einschränken

- Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

- Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten Fachwerkstätten.

- Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.

- Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb überprüft werden.

- Die Installation des Geräts darf nur von qualifiziertem Personal ausgeführt werden und muss den örtlichen Spezifikationen und Vorschriften entsprechen, beachten Sie die Datenschutz Grundverordnung.

- Bei Einsatz dieser Kamera an Orten mit stark unterschiedlichen Lichtverhältnissen ist die Blendeneinstellung anzupassen.

- Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen Vorschriften.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.

Bei Kameras mit einem IR-Scheinwerfer:

Bewahren Sie stets einen Abstand von > 1m, um gesundheitlichen Schäden vorzubeugen. Schauen Sie nie direkt in den IR-Scheinwerfer hinein, um Augenschäden zu vermeiden.

CE Richtlinien

Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben des Gerätes führen. Dieses Gerät entspricht den CE-Richtlinien.

GNU GPL Lizenzhinweis

Beachten Sie, dass dieses Produkt u.a. Open Source Software enthält, welche unter der GNU General Public License (GPL) lizensiert ist. Wir verweisen auf die Lizenzbestimmungen der GPL, um eine GPL-konforme Verwendung der Programme sicherzustellen.

Der ausgedruckte Lizenztext der GPL V2 liegt diesem Produkt bei. Der Lizenztext der GPL kann auch von der Homepage unter

LINK

heruntergeladen werden.

Sie und jeder Dritte erhalten auf Anfrage den vollständigen und maschinenlesbaren Open Source Quellcode der unter der GPLv2 lizensierten Software. Der Quellcode kann entweder als kostenfreie Download-Link oder alternativ auf einem üblichen Datenträger (zu Selbstkosten) zur Verfügung gestellt werden. Dieses Angebot ist gültig für einen Zeitraum von drei Jahren ab dem Zeitpunkt, zu dem Sie die Software heruntergeladen haben bzw. ab dem Zeitpunkt, zu dem wir das Produkt versendet haben.

Bitte richten Sie Ihre entsprechende Anfrage an:

BURG-GUARD GmbH Tel: [phone] Wormgermühle Fax: [phone] 58540 Meinerzhagen E-Mail: [e-mail] Deutschland

Bitte beachten Sie, dass wir keinen Support oder Garantie für die Fehlerfreiheit des Quellcodes geben können. Der Quellcode stellt lediglich einen Teil der Gesamtsoftware dar.

GNU GPL License note

Hinweise zur Geräteentsorgung

Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen Vorschriften.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer

Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.

Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der BURG-WÄCHTER KG. Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung der BURG-GUARD GmbH / BURG-WÄCHTER KG. Der Nachdruck – auch auszugsweise – ist verboten. Alle genannten Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber. Irrtum und technische Änderungen vorbehalten.

Irrtum und technische Änderungen vorbehalten.
