Produkttyp	Plattenspieler
Marke	MEDION
Modell	LIFE P69044 MD 83821
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme im Betrieb	14 Watt
Batterien der Fernbedienung	2 x 1,5 V Typ AAA LR03/R03
Drehzahlen	33 / 45 U/min
MP3-Aufnahmeformate	32/64/96/128/192/256 kbps
MP3-Abtastrate	44,1 kHz
USB-Anschluss	Version 2.0, Ausgang 5 V --- 100 mA max
Anschlüsse	Ausgang LINE-OUT (Cinch), Eingang AUX-IN (Klinke 3,5 mm)
Speichermedien	USB-Stick, SD/MMC-Karte
Dateiwiedergabe	MP3, WMA
Aufnahmefunktion	Digitalisierung von Vinyl auf USB oder SD-Karte
Titelprogrammierung	Bis zu 32 Titeln
Weitere Funktionen	Wiederholung, Zufallswiedergabe, alphabetische Suche, Titeltrennung
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen oder selbst reparieren; nur für den Innenbereich
Ersatzteile und Reparierbarkeit	Gegengewicht, Fernbedienung, 45-U/min-Adapter; Reparatur durch autorisierten Kundendienst
Allgemeine Informationen	74-seitige Bedienungsanleitung zum Download verfügbar

Häufig gestellte Fragen - LIFE P69044 MD 83821 MEDION

Wie montiere ich das Gegengewicht des Tonarms?

Schieben Sie das Gegengewicht mit der Skala nach vorne auf den Tonarm. Drehen Sie es bis zur weißen Markierung, dann stellen Sie den Skalenring auf den gewünschten Wert ein (normalerweise 4 bis 6 g). Passen Sie anschließend die Antiskating-Kraft auf denselben Wert an.

Wie spiele ich eine Schallplatte ab?

Schalten Sie das Gerät mit POWER ein, wählen Sie den Modus PHONO. Legen Sie die Schallplatte auf den Plattenteller, wählen Sie die Geschwindigkeit (33 oder 45 U/min). Heben Sie den Tonarm mit dem Hebel an, positionieren Sie ihn über der Platte und senken Sie ihn vorsichtig ab, um die Wiedergabe zu starten.

Wie nehme ich eine Schallplatte auf einen USB-Stick auf?

Stecken Sie den USB-Stick ein, wählen Sie den Modus PHONO. Legen Sie die Platte ein und heben Sie den Tonarm an. Drücken Sie die Taste REC; das Symbol blinkt. Senken Sie den Tonarm ab, um die Aufnahme zu starten. Drücken Sie erneut REC, um die Aufnahme zu beenden. Die Dateien werden im MP3-Format im Ordner AUDIO gespeichert.

Was tun, wenn die Nadel springt oder der Klang schlecht ist?

Überprüfen Sie, ob das Gegengewicht richtig eingestellt ist (4-6 g) und ob die Antiskating-Kraft auf denselben Wert eingestellt ist. Stellen Sie sicher, dass die Platte sauber und der Tonabnehmer nicht staubig ist. Reinigen Sie ihn mit einer geeigneten Bürste.

Wie stelle ich die Drehzahl des Plattentellers ein?

Verwenden Sie das Stroboskop: Bei 33 U/min muss das Licht auf dem oberen Ring stillstehen. Bewegt es sich nach links, ist die Drehzahl zu hoch; drehen Sie PITCH ADJ in Richtung -. Bewegt es sich nach rechts, drehen Sie in Richtung +.

Wie schließe ich den Plattenspieler an Lautsprecher an?

Schließen Sie ein Cinch-Kabel (rot/weiß) an die LINE OUT-Buchsen auf der Rückseite an und dann an einen Aux-Eingang (AUX IN) eines Verstärkers oder aktiver Lautsprecher. Schließen Sie es nicht an einen Phono-Eingang an: Der Plattenspieler hat bereits einen Vorverstärker.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien (LR03) in das Fach ein, indem Sie den Deckel aufschieben. Richten Sie die Fernbedienung auf den Infrarotempfänger an der Vorderseite des Geräts. Die Tasten ermöglichen die Steuerung von Wiedergabe, Programmierung, Aufnahme usw.

Wie programmiere ich eine Titelliste?

Drücken Sie im Stopp-Modus PROG. Wählen Sie den gewünschten Titel mit SKIP/SEARCH aus und drücken Sie erneut PROG. Wiederholen Sie dies für bis zu 32 Titel. Starten Sie die Wiedergabe mit PLAY/PAUSE. Zum Löschen drücken Sie STOP, bis PROG verschwindet.

Wie reinige ich das Gerät und die Nadel?

Trennen Sie das Gerät vom Stromnetz. Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie für die Nadel eine spezielle Bürste aus dem Handel. Verwenden Sie niemals Lösungsmittel oder ungeeignete Tücher.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig an eine 230-V-Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn nichts passiert, ist möglicherweise die interne Sicherung durchgebrannt; wenden Sie sich an den Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG LIFE P69044 MD 83821 MEDION

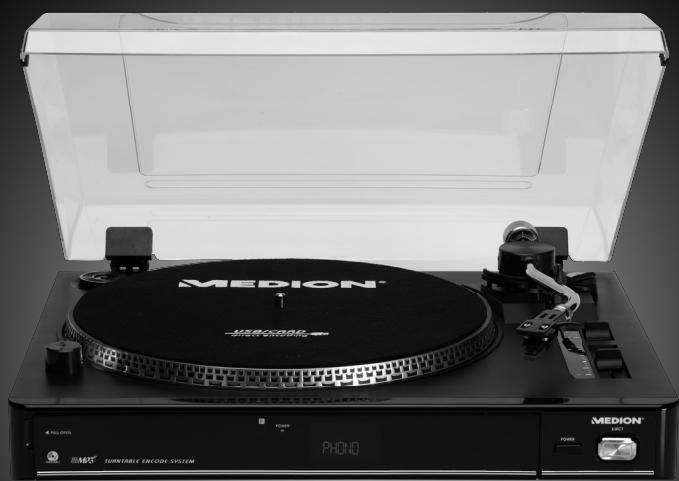

USB-platenspeler Tourne-disque USB USB-Plattenspieler

MEDION 念 LIFE P69044 (MD 83821)

Inhoudsopgave

Over dele handleiding 3

Technische gegevens 24

Over dele handleiding

Volledig medium kopiernen

Zudieser Anleitung 3

In dieser Anleitung verwendete Warnsymbole und Signalwörter 3
Bestimmungsgemäßer Gebrauch 3

Sicherheitshinweise 4

Elektrische Geräte nicht in Kinderhände 4
Das Gerät sicheraufstellen 4
Niemals selbst reparieren 4
Netzanschluss 5
Sicherer Umgang mit Batterien 5
Das Gerat reinigen 6
Im Fall von Funktionstörungen 6

Vorbereitung 7

Lieferumfang prufen 7
Auspacken 7

Geratübersicht 8

Inbetriebnahme 12

Batterien in die Fernbedienung einlagen 12
Tonausgabe herstellen 12
Netzbetrieb 12
Außerbetriebnahme 12

Phonobetrieb. 13

Tonarm-Gegengewicht installmenten 13
Anti-Skating 13
Weitere Schritte 14
Platten abspielen 14
Drehgeschwindigkeit prufen und justieren 15
Bewegungsradius des Tonarms justieren 15

Überspielen und kopieren 16

Speichermedien in Betriebnehmen 16
Schallplatte auf ein Speichermedium überspielen 17
Von Speichermedium kopieren 18

USB-, Karten- und AUX-IN-Betrieb 19

Hinweis zu MP3-Playern 19
Einfache Wiedergabefunktionen 19
ID3-Tags. 20
Titelsuche und Schnelllauf 20
Wiederholung/Anspielen/Zufallswiedergabe 20
Titelprogrammierung 21

Reinigung 22

Entsorgung 23

Technische Daten 24

Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Beachten Sie die Warnungen in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung und den Garantieschein aus.

In dieser Anleitung verwendete Warnsymbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr! WARNUNG! Warning vor möglicher Lebensgefahr und/oder schweren irre- versiblen Verletzungen!
	VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden!
i	Hinweis! Weiterführung Information für den Gebrauch des Geräts.
i	Hinweis! Hinweise in der Bedienungsanleitung beachten!
	WARNUNG! Warning vor Gefahr durch elektrischen Schlag
.	Aufzahlungszeichen / Information über Reignisse während der Be- dienung
	Auszuführende Handlungsanweisungen

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum Abspielen und Digitalisieren von Standard-LPs und Singles. Das Gerät ist nur für den Gebrauch in geschlossenen Räumen ausgelegt. Das Gerät ist ausschließlich für die Anwendung in privaten Haushalten geeignet. Das Gerät ist nicht für gewerbliche Nutzung geeignet.

Sicherheitshinweise

Elektrische Geräte nicht in Kinderhände

• Lassen Sie Kinder theses Gerät niemals unbeaufsichtigt benutzen, um sicherzustellen, dass sie nicht mit dem Gerät speien.
  Das Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Das Gerät sicheraufstellen

• Achten Sie beim Aufstellen des Geräts auf folgende Umgebungsbedingungen:
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt.
• Stellen Sie das Gerät auf eine feste, grundhorsentale und vibrationsfreie Oberfläche.
• Lassen Sie keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät einwirken.
  Das Gerätarf nicht starkem, direktem Sonnenlicht ausgesetzt werden.
• Tropf- und Spritzwasserarf nicht auf das Gerät treffen. Stellen Sie deshalb auch keine mit Flüssigkeit gefüllten Gegenstände – wie z. B. Vasen – auf das Gerät. Betreiben Sie das Gerät nicht in der Höhe von Badewannen, Wasserbecken, Swimmingpools etc.
• Stellen Sie keine offenen Brandquellen (z. B. brennende Kerzen) auf oder in die Nähe des Geräts.
• Für eine ausreichende Belüfung possn nach allen Seiten ein Abstand von mehreren Zentimetern eingehalten werden.

Niemals selbst reparieren

• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Netzkabel sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.
• Ziehen Sie bei Beschädigung des Geräts oder des Netzkabels(sofort den Netzstecker aus der Steckdose.

WARNING!

Versuchen Sie auf keinen Fall das Gerät selbst zu öffnen und/oder reparieren. Es besteht die Gefahr des elektrischen Schlags! Manipulieren Sie auch nicht am Netzkabel des Geräts.

Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Netzanschluss

• Schließen Sie das Gerät nur an eine gut erreichbare Steckdose (230 V ~ 50 Hz) an, die sich in der Höhe des Aufstellungsorts befindet. Für den Fall, dass Sie das Gerät schnell vom Netznehmen müssen, muss die Steckdose frei zugänglich sein.
• Warten Sie mit dem Anschluss des Netzkabels, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das bereits entstehende Kondenswasser kann unter Umständen das Gerät zerstären. Wenn das Gerät Zimmertemperatur erreicht hat, kann es gefahrlos in Betrieb genommen werden.
• Achten Sie darauf, dass das Netzkabel nicht zur Stolperfalle wird. Die Anschlussleitungarf nicht geklemmt und gequetscht werden.

Sicherer Umgang mit Batterien

Für die Fernbedienung benötigen Sie Batterien. Beachten Sie hierzu folgende Hinweise:

• Halten Sie Batterien von Kindern fern. Batterien können bei Verschlucken lebensgefährlich sein. Werde eine Batterie verschlucht, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Werfen Sie Batterien nicht ins Feuer, schreiben Sie sie nicht kurz undnehmen Sie sie nicht auseinander.
• Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf.
  Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typs ein. Verwenden Sie keine entsprechlichen Typen; mischen Sie keine gebrauchten und neuen Batterien.
• Beachten Sie beim Einlagen der Batterien die Polarität (+/-).
• Wenn Sie das Gerät längerere Zeit nicht verwenden,nehmen Sie die Batterien heraus.
• Entfernen Sie erschöpfte Batterien umgehend! Es besteht erhöhte Auslaufgefahr!
• Setzen Sie die Batterien keiner übermögens Wärme, z. B. durch Sonnenschein, aus. Stellen Sie das Gerät nicht auf Heizkörpern ab! Es besteht erhöhte Auslaufgefahr!
• Versuchen Sie niemals, normale Batterien wieder aufzuladen! Es besteht Explosions-gefahr!
• Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlagen. Es besteht Verzutungsgefahr durch Batterie-säure!
  Zerlegen oder verformen Sie Batterien nicht.
• Sollte Batteriesäure ausgelaufen sein, vermeiden Sie unbedingt den Kontakt mit Haut, Augen und Schleimhäuten! Falls sie Säre noch mit Haut in Kontakt gekommen ist, spulen Sie die betroffene Stelle sofort mit reichlich klarem Wasser unduchen Sie umgehend einen Arzt auf.

Das Gerät reinigen

• Vor der Reinigungziehen Sieitte den Netzstecker aus der Steckdose. Reinigen Siedie Außenselen des Plattenspielers mit einem trockenen, weichen Tuch. Vermeiden Sie chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschrichtungen des Gerats beschädigten können.
• Lassen Sie auf keinen Fall Flüssigkeit in den Innenraum des Plattenspielers dringen. Halten Sie die Abdeckung außer zum Auflegen und Entnahmen einer Schallplatte etc. immer geschlossen.

Im Fall von Funktionstörungen

• Sollte das Gerät Funktionstörungen zeigen, kann es sein, dass eine elektrostatische Entladungstattgefunden hat. Ziehen Sie in thisem Fall das Netzkabel ab. Nehmen Sie das Gerät wieder ans Netz. Das Gerät wird auf diese Weise zurückgesetzt.

Vorbereitung

Lieferumfang prüfen

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Plattenspieler mit Plattentellerauflage
• Tonarm-Gegengewicht
  Fernbedienung inkl. 2 x Mikro LRO3/R03/AAA, 1,5 V Batterien
  Bedienungsanleitung und Garantiedokumente

Auspacken

Entfernen Sie samentliches Verpackungsmaterial.

GEFAHR!

Lassen Sie keine Kinder nicht mit Folie spielten. Es besteht Erstickungs-gefahr!

Nehmen Sie die runde Plattentellerauflage von der Abdeckhaube ab.
Losen Sie auch die Klebestreifen vom Plattenteller, so dass sich dieser drehen kann.
Entfernen Sie den Draht, mit dem der Tonarm am Feststeller fixiert ist.

HINWEIS!

Die Schutzkappe für die Nadel am Tonarmkopf gehört nicht zum Verpackungsmaterial. Siearfichtneggeworfen werden!

Gerätübersicht

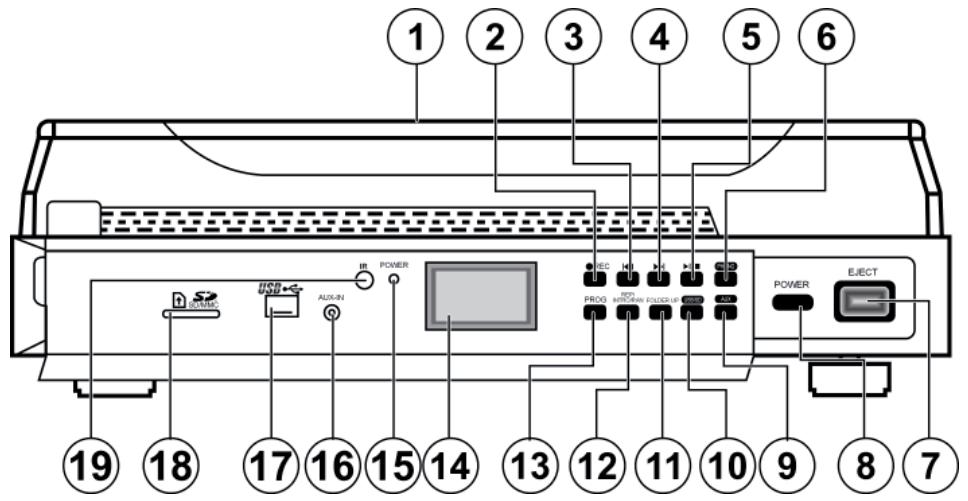

Vorderansicht

1) Abdeckung
2) REC -Taste
3) SKIP rückwärts
4) SKIP vorwärts
5) II/Taste
6) PHONO-Taste
7) EJECT-Taste
8) POWER-Taste
9) AUX-Taste
10) USB/SD-Taste
11) FOLDER UP-Taste
12) REP/INTRO/RAN-Taste
13) PROG-Taste
14) Display
15) Betriebsanzeige
16) AUX-IN-Eingang
17) USB-Anschluss
18) Schacht für SD/MMC-Speicherkarte
19) Infrarot-Empfangsfeld für die Fernbedienung

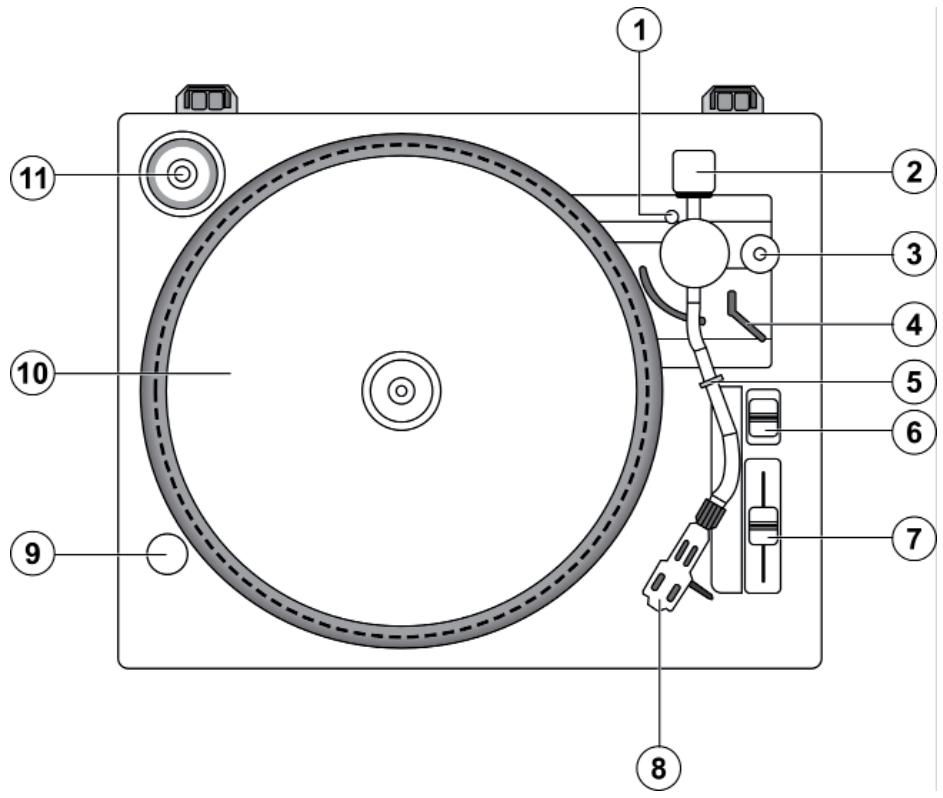

Oberseite

1) Gummiadeckung für die Tonarm-Einstellschraube
2) Gegengewicht für den Tonarm
3) Anti-Skating-Regler
4) Tonarmhebel
5) Arretierungsbügel für den Tonarm
6) RPM - Geschwindigkeitsumschalter (33/45 Umdrehungen p. M.)
7) PITCH ADJ. - Feineinstellung der Drehgeschwindigkeit
8) Tonarm mit Tonabnehmer
9) Stroboskop (Abtastleuche für die Drehgeschwindigkeit)
10) Plattenteller
11) Spindeladapter für Single-Schallplatten (,Puck^ )

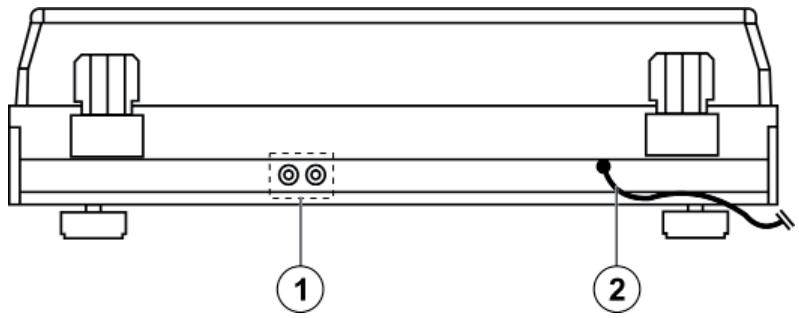

Rückansicht

1) LINE OUT - Anschluss für die Verbindung zu Veränderk.
2) Netzkabel

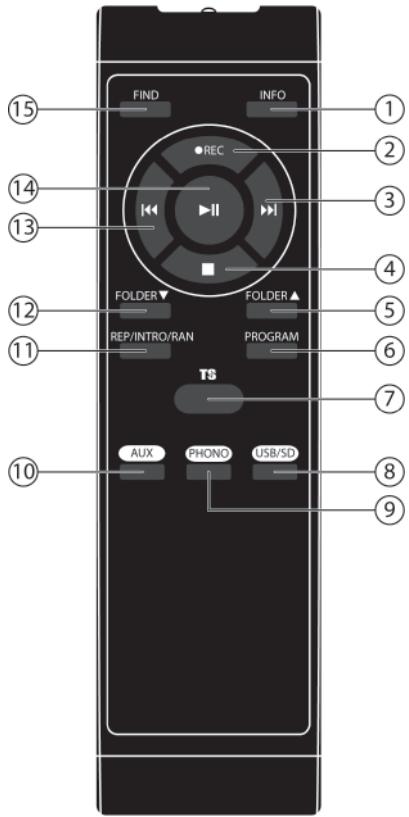

Fernbedienung

1) INFO - Im Phono-Stopp-Modus die Bitrate für die Aufnahme auswahlen
2) REC - Aufnahme starten und stoppen
3) (SKIP/SEARCH) - Zum{nachsten Titel springen / Schneller Vorlauf
4) - Wiedergabe stoppen
5) FOLDER - In der MP3-/WMA-Suchfunktion ein Verzeichnis nach oben.
6) PROGRAM - Titelprogrammierung aktivieren
7) TS („Track Separation“) – Bei der Aufnahme Titeltrennung ausführten
8) USB/SD - Wechseln in den USB- oder den SD-Betrieb
9) PHONO – Wechseln in den PHONO-Betrieb
10) AUX - Wechseln in den AUX-Betrieb
11) REP/INTRO/RAN – Wiederholung des Titels oder des mediums / Anspiel-funktion / Zufallswiedergabe ( „Random“)
12) FOLDER - In der MP3-/WMA-Suchfunktion ein Verzeichnis nach unten.
13) (SKIP/SEARCH) - Zum vorherigen Titel springen / Schneller Rücklauf
14) II - Wiedergabe starten und unterbrechen
15) FIND - Im MP3-/WMA-Modus die Suche nach Titeln bzw. Verzeichnissen aktivieren

Inbetriebnahme

Batterien in die Fernbedienung einlegen

Offnen Sie den Batteriefachdeckel, indem Sieihn in Pfeilrichtung schieren.
Legen Sie 2 Mikro 1,5 V Batterien LR03/R03, Größe AAA, in die Fernbedienung ein. Der Minuspol liegt jeweils an der Feder an.
Schieber den Sie den Batteriefachdeckel wieder auf.

Tonausgabe herstellen

Sie müssen den Plattenspieler an ein Gerät mit Tonwiedergabefunktion, Lautspricher und Lautstärkenregelung anschließen, z. B. an ihrer Stereoanlage.
Schlieben Sie ein Cinchkabel mit rotem und weiß Stecker an die Line-Out Ausgänge auf der Rückseite des Geräts an.
Das andere Ende des Kabels schreiben sie an einen AUX IN Eingang an einem Gerät mit Tonwiedergabefunktion an.
Wahlen Sie bei thisem Gerät den entsprchenden Eingang.

HINWEIS!

Schließen Sie das Gerät nicht an den Phono-Eingang an, weil an thisem Eingang eine Vorverstärkungstattfindet und der Plattenspieler bereits über eine Vorverstärkung verfügt.

Netzbetrieb

Erst nach dem Sie alle Anschlüsse vorgenommen haben, verbinden Sie den Netzstecker mit einer Netzsteckdose 230V 50Hz

Außerbetriebnahme

Wenn Sie das Gerät langere Zeit nicht benötigen, nehemen Sie esitte außer Betrieb. Ziehen Sie dazu den Netzstecker ab und nehemen Sie die Batterien heraus.

Phonobetrieb

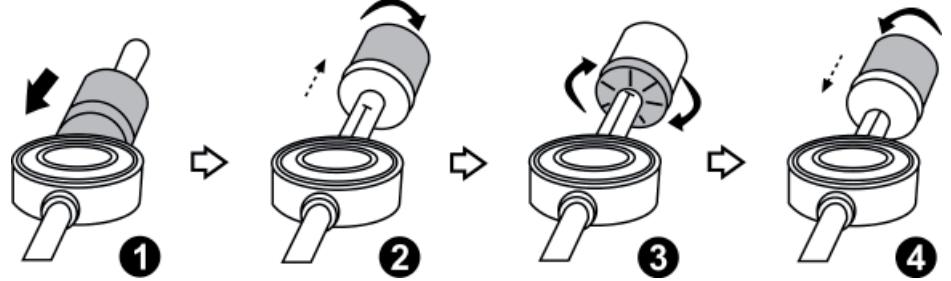

Tonarm-Gegengewicht installieren

Das mitgelieferte Gegengewicht muss am Tonarm installiert werden. Es dient dazu, das richtige Gewicht einzustellen, mit dem die Nadel über die Schallplatte fahrht, so dass die Nadel weder springt noch zu tief in die Rille schneidet.

Stellen Sie den Plattenspieler auf eine waagerechte, vibrationsfreie Unterlage.
Losen Sie den Tonarmfeststeller, so dass der Tonarm frei ist.
Stellen Sie den Antiskating-Regler auf ,0 "
Schieberen Sie das mitgelieferte Gegengewicht, mit der Skala nach vorn, von hinten bis ganz nach vorne auf den Tonarm (1).
Drehen Sie das Gegengewicht am Tonarm nach rechts bis zur weiß Markierung auf dem Tonarm
Zeitst stellen Sie nur den Skalenring, nicht das Gewicht, auf „1" (3).
Stellen Sie nun durch Drehen des Gegengewichts nach links das Gewicht ein (4). Empfehlenswert sind 4 - 6g

Anti-Skating

Das „Anti-Skating“ wirkt dem Zug der Nadel nachinnen entgegen.

Stellen Sie den Anti-Skating-Regler auf den gleichen Wert wie das Tonarm-Gegengewicht. Wenn das Gegengewicht also auf 3 steht, stellen Sie den Anti-Skating-Regler auch auf 3.

HINWEIS!

Wahlen Sie im Zweifelsfall zunachst ein geringeres Gewicht für die Nadel. Falls die Nadel noch springt, erhöhen Sie das Gewicht in keinen Schritten. Ein zu hohes Gewicht bewirkt, dass die Nadel in die Rille fräst und Nadel und Schallplatte zu stark verschreiben.

Weitere Schritte

Legen Sie die Plattentellerauflage auf den Plattenteller.
Ziehen Sie die Schutzkappe vom Tonarmkopf.

HINWEIS!

Bewahren Sie diese Schutzkappe gut auf.

Platten abspielen

Drucken Sie die Taste POWER, um das Gerät einzuschalten.
Wahlen Sie mit der Taste PHONO die Betriebsart für das Abspielen von Schallplatten. Das Display und die Betriebsanzeige leuchten auf; im Display erscheidt „PHONO".
Legen Sie eine Platte auf den Plattenteller.
- Wenn Sie eine Single-Platte mit größer Innenöffnung abspielen wollen, setzen Sie zunachst den Adapter (,Puck^ ) auf die Spindel.

HINWEIS!

Stellen Sie sichere, dass die Platte staubfrei ist. Entsprechende Plattenbüssen, -tücher und -pinsel sind im Fachhandel erhältlich.

Wahlen Sie mit dem Geschwindigkeitsumschalter die richtige Geschwindigkeit:
33 Umdrehungen p. M. für Langspielplatten;
- 45 Umdrehungen p. M. für Single-Platten.
(Siehe hierzu auch „Drehgeschwindigkeit prüfen und justieren“, Seite 15)
Heben Sie den Tonarm mit dem Tonarmhebel an, indem Sieihn auf die Position stellen: Tonarm nach oben.
Bewegen Sie den Tonarm etwas nachinnen über den Schallplattenrand bzw. über die Stelle, ab der Sie die Schallplatte spielen möchten. Der Plattenteller beginnt sich zu drehen.
Senken Sie den Tonarm mit dem Tonarmhebel ab, indem Sieihn auf die Position stellen: Tonarm nach unten. Die Nadel setzen auf und die Schallplatte beginnt zu玩游戏.
Regeln Sie die Lautstärke am angeschlossenen Gerät.
Am Ende fahrtd der Tonarm von selbst zurück (siehe hierzu auch „Bewegungsradius des Tonarms justieren", Seite 15).
- Wenn Sie die Wiedergabe unterbrechen möchten, haben Sie den Tonarm mit dem Tonarmhebel an und senken Sieihn mit dem Tonarmhebel wieder ab.
Am Ende einer Schallplattenseite drücken Sie die Taste EJECT, um den Tonarm wieder auf die Gabel zu legen. Mit EJECT können Sie die Wiedergabe auch an jeder Stelle abbrechen.
Um das Gerät auszuschalten, drücken Sie die Taste POWER.

Drehgeschwindigkeit prüfen und justieren

Das Stroboskop wirft ein blaues pulsierendes Licht auf den Plattentellerrand. Wahrend der Drehung des Plattentellers wird these Licht reflektiert. Mit dem Regler PITCH ADJ. können Sie die Drehgeschwindigkeit feineinstellen.

Der obere Ring des Plattentellerrandes gilt fur die Drehgeschwindigkeit 33 U/min.
Der mittlere Ring des Plattentellerrandes gilt fur die Drehgeschwindigkeit 45 U/min.
Die Drehgeschwindigkeit ist richtig, wenn das reflektierte Licht fest auf einer Stelle stehen.
Die Drehgeschwindigkeit ist falsch, wenn das reflektierte Licht nach links oder rechts zu laufen scheint.
- Wenn das Licht nach links lauft, ist die Drehgeschwindigkeit zu schnell. Schieben Sie den PITCH ADJ.-Hebel nach unten (Richtung -).
- Wenn das Licht nach rechts lauft, ist die Drehgeschwindigkeit zu langsam. Schieben Sie den PITCH ADJ.-Hebel nach oben (Richtung +).

Bewegungsradius des Tonarms justieren

Bei einigen Schallplatten kann es vorkommen, dass der Tonarm vorzeitig zurückfahrht, bevor die Wiedergabe ganz beendet ist.

Es kann auch passieren, dass der Tonarm nicht ganz bis zur Gabel zusückfährt.

Der Bewegungsradius des Tonarms kann mit einer Einstellschraube justiert werden. Sie befindet sich unter der Gummabdeckung darüber der Tonarmachse.

SiebenotigeneinenkleinenKreuzschlitzschraubendreher.

Nehmen Sie die Gummiabdeckung ab.
Um die Tonarmbewegung nachinnen zu erweiten (Tonarm fahr t zu fruh zurück), drehen Sie die Schraube ein weniger nach rechts (1).
Um die Tonarmbewegung nach außen zu erweiten (Tonarm erreicht die Gabel nicht), drehen Sie die Schraube ein weniger nach links (2).

HINWEIS!

Der Plattenspieler ist werkseitig auf die gebrächlichsten Schallplatten eingestellt. Drehen Sie die Schraube nicht unnötig und nicht zu oft.

Überspielen und kopieren

Speichermedien in Betriebnehmen

An der Vorderseite des Geräts befinden sich die Anschlüsse für einen USB-Stick oder ein anderes USB-Gerät (MP3-Player), eine SD-Karte und der AUX IN-Anschluss.

ACHTUNG!

Benutzen Sie keine USB-Veränderungskabel und schreiben Sie das Gerät nicht über den USB-Anschluss direkt an einen PC an, um Schäden am Gerät zu vermeiden.

Der USB-Anschluss ist nur für die Verwendung von USB-Speichersticks ausgelegt, andere externe Speichermedien, wie z. B. externe Festplatten können nicht über den USB-Anschluss betrieben werden.

USB-Betrieb

Schieben Sie die Abdeckung des USB-Schachts nach oben und setzen Sie ein USB-Gerät ein.
Drucken Sie die Taste USB/SD, um die Betriebsart USB auszuwahlen.
Im Display erscheinen auf der linken Seite die Anzahl der Ordner und auf der rechten Seite die Anzahl der Titel auf dem Medium und die Wiedergabe beginnt.

Kartenbetrieb

Schieben Sie eine SD-Speicherkarte in den Kartenschacht. Die abgekantete Ecke ist vorne rechts, die Kontakte sind unter.
Drucken Sie die Taste USB/SD zweimal, um die Betriebsart Card auszuwahlen.
Im Display erscheinen auf der linken Seite die Anzahl der Ordner und auf der rechten Seite die Anzahl der Titel auf dem Medium und die Wiedergabe beginnnt.
Um die Karte, am Ende der Wiedergabe, aus dem Schacht zu entnahmen,ziehen Sie die Karte vorsichtig aus dem Schacht.

ACHTUNG!

Setzen Sie die Speichermedien nicht mit Gewalt ein, sie passen nur in eine Richtung, um Schäden an den Speichermedien und dem Gerät zu vermeiden.

AUX-IN-Betrieb

Ein Gerät mit LINE-OUT-Ausgang (z. B. ein CD-Spieler) konnen Sie mit einem Kabel mit 3,5mm-Klinkenstecker mit dem AUX-IN-Eingang verbinden.

Drücken Sie die Taste AUX IN, um die Betriebsart für den AUX-In-Eingang zu wahlen.
Im Display erscheint die Anzeige AUX.

Schallplatte auf ein Speichermedium überspielen

Sie können die Schallplatte auf einen USB-Stick oder eine SD-Speicherkarte kopieren. Dabei wird der Inhalt der Schallplatte in das MP3-Format konvertiert. Die Aufnahmegaschwindigkeit ist 1:1 ("Echtzeit").

Auf dem Aufnahmemedium wird ein Verzeichnis „Audio" angelegt, in dem die Titel durchnummeriert gespeichert werden.

Bitrate

Das Audioformat ist voreingestellt auf die Bitrate 128 kbps, Samplingrate 44.1 kHz. Die Bitrate kann für jeder Aufnahme geändert werden. Falls Sie die Bitrate ändern möchten:

Wahlen Sie die Betriebsart Phono mit der PHONO-Taste.
Heben Sie den Tonarm mit dem Tonarmhebel an, indem Sieihn auf die Position stellen: Tonarm nach oben.
Bewegen Sie den Tonarm etwas nach innen über den Schallplattenrand bzw. über die Stelle, ab der Sie die Schallplatte spielen möchten. Der Plattenteller beginn't sich zu drehen.
Drücken Sie die Taste INFO auf der Fernbedienung. Im Display wir die aktuelle Bi- trate angezeigt.
Wahlen Sie nun mit den SKIP/SEARCH-Tasten eine der folgenden Bitraten: 32 / 64 / 96 / 128 (voreingestellt) / 192 / 256. Drücken Sie die Taste Info erneut, um die Einstellung abzuschreiben.

Track-Separation

Die Schallplattenaufnahme wird vom aufnehmenden Medium als ein einziger Titel (Track) betrachtet, auch wenn die Schallplatte mehrere Lieder enthalt. Um die Titel entsprechend der Lieder zu unterteilen, drücken Sie die Taste TS.

• Wenn Sie die Aufnahme entsprechend der Pausen auf der Schallplatte in einzelne Titel (Tracks) unterteilen möchten, drücken Sie bei jedem neuen Titel die Taste TS ("Track Separation") auf der Fernbedienung. Im Display wird zur Bestätigung einmal kurz Phono eingebrendet.

Vorgehensweise für die Aufnahme

• Setzen Sie das gewünschte Speichermedium ein (USB-Stick oder SD-Karte) undlegen Sie eine Schallplatte auf.
  Drücken Sie ggf. die Taste PHONO, um die Betriebsart Phono auszuwahlen. Im Display erscheint die Anzeige PHONO.
  Heben Sie den Tonarm mit dem Tonarmhebel an, indem Sieihn auf die Position stellen: Tonarm nach oben.

Bewegen Sie den Tonarm etwas nachinnen über den Schallplattenrand bzw. über die Stelle, ab der Sie die Schallplatte spielen möchten. Der Plattenteller beginnt sich zu drehen.
Wahlen Sie ggf. eine andere Bitrate, siehe „Bitrate“, Seite 17.
Drucken Sie die Taste REC (Gerät oder Fernbedienung). Im Display blinkt die Anzeige USB oder CARD. Nach einigen Sekunden erscheidt wieder PHONO und das blinkende Symbol (USB) oder (SD-Karte)sowie der Eintrag REC.
Das Speichermedium wird initialisiert. Nach einigen Sekunden beginnnt das Symbol REC zu blinken und zeigt den Beginn der Aufnahme an.
Senken Sie nun den Tonarm.
- Wenn das Speichermedium voll ist, erscheint die Anzeige FULL.
Drucken Sie die Taste TS, falls Sie die Aufnahme in einzelne Titel unterteilen swollen, siehe „Track-Separation“, Seite 17.
Um die Aufnahme zu beenden, drücken Sie noch einmal die Taste REC, die Anzei- gen und REc im Display erlischen.

HINWEIS!

Die Dauer des Initialisierungskonzesses kann, je nach Hersteller und/oder Großdes USB-Speichermediums oder der SD-Karte, variieren.

Unterbrechen Sie die Aufnahme nicht, indem Sie den Tonarm von der Schallplatte haben. Dies führt dazu, dass die Aufnahme nicht gespeichert wird.

Von Speichermedium kopieren

Sie konnen vom USB-Stick auf die SD-Karte und umgekehrt kopieren.

Auf dem Speichermedium entsteht ein Verzeichnis „FCopy“, in dem die kopierten Titel gespeichert werden.

Einen einzelnen Titel kopieren

• Setzen Sie einen USB-Stick und eine SD-Karte ein.
• Starten Sie mit der Taste PLAY die Wiedergabe des Mediums, von dem kopiert werden soll.
  Drucken Sie die Taste REC, die Aufnahme startet. Im Display blinkt die Anzeige (REC), gleichzeitig erschreiben die Titelnummer und die abgelaufene Zeit. Die Tonausgabe wird in thisem Modus unterrückt.
  Am Ende des Titels stoppen die Wiedergabe und die Aufnahme automatisch.

Das ganze Medium kopieren

Setzen Sie einen USB-Stick und eine SD-Karte ein.
Wahlen Sie das Medium, von dem kopiert werden soll, starten Sie die Wiedergabe aber noch nicht.
Drucken Sie die Taste REC. Die Aufnahme startet. Im Display blinkt (REC), gleichzeitig erscheinen die Titelnummer und die abgelaufene Zeit. Die Tonausgabe ist in thisem Modus unterrückt.
Um die Aufnahme vorzeitig abzubrechen, drücken Sie die Taste REC erneut.
Am Ende der Wiedergabe stoppt die Aufnahme automatisch.

HINWEIS!

Wenn auf dem Ursprungsmedium Ordner angelegt waren, wird diese Ordernstruktur nicht mit kopiert. Die Titel werden einzeln kopiert und gespeichert.

USB-, Karten- und AUX-IN-Betrieb

Sie können mit dem Gerät MP3- und WMA-Dateien wiedergeben, die auf USB-Stick, einem anderen USB-Gerät oder einer SD-Karte gespeichert sind.

Außer dem können Sie CDs von einem anderen Gerät wiedergeben, dass mit dem AUXIN-Anschluss verbunden ist.

HINWEIS!

Zum Installieren der Medien siehe „Speichermedien in Betriebnehmen“, Seite 16.

Hinweis zu MP3-Playern

An den USB-Anschluss kann grundsätzlich auch ein MP3-Player angeschlossen werden. Es kann jedoch nicht garantiert werden, dass alle auf dem Markt vorhandenen MP3-Player über den USB-Anschluss wiedergegeben werden können.

Verwenden Sie ggf. den AUX-IN-Anschluss.

Einfache Wiedergabefunktionen

Drucken Sie die Taste PLAY/PAUSE, um die Wiedergabe zu starten. Im Display erschreiben die Nummer des aktuellen Titels und die Wiedergabezeit.
Drücken Sie die Taste PLAY/PAUSE, um die Wiedergabe zu unterbremen. Die Wiedergabezeit blinkt.
- Drücken Sie die Taste PLAY/PAUSE, um die Wiedergabe an derselben Stelle fortzusetzen.
Drücken Sie die Taste STOP um die Wiedergabe zu beenden. Das Gerät ist nun im Stopp-Modus und es erscheinen die Gesamtzahl der Verzeichnisse und Titel.

ID3-Tags

• Sie können sich während der Wiedergabe die ID3-Tags der Titel ansehen, indem Sie die Taste INFO drücken. Es erscheinen der Name des Titels und andere Informationen, die bei der Erstellung des Mediums vergeben worden sind.
  Drucken Sie die Taste INFO erneut, um die durchlaufende Schrift wieder auszublenden.

Titelsuche und Schnelllauf

Drucken Sie die Taste SKIP/SEARCH oder, um einen Titel weiter bzw. darüber zu springen. Während der Wiedergabe gelangen Sie mit an den Anfang des aktuellen Titels.
Wenn Sie während der Wiedergabe die Tasten SKIP/SEARCH oder gedrückt halten, starten Sie einen Schnelllauf ruckwärts bzw. vorwärts.
Um ein andes Verzeichnis zu wahlen, drucken Sie die Taste FOLDER oder

Titelsuche nach Alphabet

Sie können MP3-Titel und Verzeichnisse alphabetisch suchen.

Drucken Sie die Taste FIND einmal.
Drucken Sie die Taste bis der gewünschte Anfangsbuchstabe oder gewünschte Ziffer des Titels im Display erscheint.
Drücken Sie die Taste STOP, um die Auswahl zu bestätigten.
Es erscheint der ersten Titel, der z. B. mit „A“ anfängt. Mit der Taste PLAY/PAUSE starten Sie die Wiedergabe diesen Titels. Wenn das Medium keinen Titel mit „A“ enthalt, erscheint: A - NO FILE („keine Datei“).
Mit der Taste * konnen Sie innerhalb des Buchstabens oder der Zahl zwischen den einzelnen Titeln auswahlen.
Mit der Taste PLAY starten Sie die Wiedergabe des gewählten Verzeichnisses.
- Wenn kein Verzeichnis angeleagt ist, erscheint im Display ROOT.

Wiederholung/Anspielen/Zufallswiedergabe

Mit der Taste REP/INTRO/RAN rufen Sie nacheinander die Wiederholfunktion, die Anspielfungtion und die Zufallswiedergabe auf.

Drucken Sie während der Wiedergabe einzelmal REP/INTRO/RAN, um den aktuellen Titel zu wiederholen. Im Display erscheidt die Anzeige . Der Titel wird endlos wiederholt.
Drucken Sie zweimal REP/INTRO/RAN, um alle Titel des Datenträgers zu wiederholen. Im Display erscheint die Anzeige ALL.

Nur bei der MP3-Medien mit Verzeichnissen:

Drucken Sie dreimal REP/INTRO/RAN, um das aktuelle Verzeichnis zu wiederholen. Im Display erscheint die Anzeige FOLDEA
Um die Anspielfungtion zu aktivieren, drücken Sie die Taste REP/INTRO/RAN viermal. Im Display erscheint die Anzeige INTRO. jeder Titel wird jetzt für 10 Sekunden angespielt.

Drücken Sie fünfmal REP/INTRO/RAN, um die Zufallswiedergabe zu aktivieren. Im Display erscheint die Anzeige RANDOM.
Drücken Sie die Taste REP/INTRO/RAN ein weiteres Mal, um die normale Wiedegabe zu aktivieren. Alle Anzeigen im Display verschwinden.

Titelprogrammierung

Sie konnen bis zu 32 Titel in eine Abspiellste programmieren.

Drücken Sie im Stopp-Modus die Taste PROG. Im Display erscheint die Anzeige PROG und P-01 001. P-01 ist die Programmnummer, 001 die Nummer des gewählten Titels.
Wahlen Sie mit den Tasten SKIP/SEARCH den gewünschten Titel.
Drücken Sie die Taste PROG erneut, um den Titel auf dem Programmplatz P-01 zu speichern. Es wird der{nachste Programmplatz P-02 angezeigt.
Wahlen Sie wieder mit den Tasten SKIP/SEARCH einen Titel und fahren Sie so für weitere Titel fort.
Um die Titel abzuspielen, drucken Sie die Taste PLAY/PAUSE.
Um die Beste zulöschen, drücken Sie die Taste STOP, bis die Anzeige PROG im Display verschwindet.

Reinigung

• Vor der Reinigungziehen Sieitte den Netzstecker aus der Steckdose. Reinigen Si die Außenseiten des Plattenspielers mit einem trockenen, weichen Tuch. Vermeiden Si chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschrichtungen des Geräts beschädigten konnen.
• Lassen Sie auf keinen Fall Flüssigkeiten in den Innenraum des Plattenspielers dringen. Halten Sie die Abdeckhaube außer zum Auflegen und Entnahmen einer Schallplatte etc. immer geschlossen.
• Sollte sich auf dem Tonabnehmer Staub angesammelt haben so entfernen Sie diesen mit einer entsprechenden Bürste oder einem Pinsel. Reinigungspinsel- und – bürsten sowie Reinigungstücher für Schallplatten sind im Fachhandel erhältlich.

ACHTUNG!

Reinigen Sie Schallplatten und den Tonabnehmer niemals mit normalen Reinigungstüchern oder ungeeigneten Reinigungsmitteln.

Entsorgung

Verpackung

Ihr Gerät ist zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien,müssen umweltgerecht bei einer Sammelstelle fur Altbatterien abgegeben werden.

Technische Daten

Plattenspieler

Spannungsversorgung: 230V 50Hz

Leistungsaufnahme im Betrieb: 14 Watt

Batterien: 2 × 1,5 ~V, GröBe AAA, LRO3/R03

Drehgeschwindigkeiten Phono: 33 / 45 Umdrehungen pro Minute

Aufnahmeformat MP3: 32 / 64 / 96 / 128 / 192 / 256 kbps

USB-Ausgang: DC 5V --- 100mA max.

Technische Änderungen vorbehalten!

MEDION

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederlandde

Hotline: [phone]

Fax: [phone]

Bitte benutzen Sie das Kontaktformular auf unserer Website.
