BEDIENUNGSANLEITUNG Basic 10 Livn

DE Bedienungsanleitung

EN INSTRUCTION MANUAL

Stap 10: Thermostaat verbinden

DE GEBRAUCHSANWEISUNG

Bitte lies die Gebrauchsanweisung sorgfältig durch, bevor du die Fußbodenheizung installierst oder benutzt, und bewahre sie zum späteren Nachschlagen auf. Dieses Handbuch ist Teil der Fußbodenheizung und sollte in der Nähe aufbewahrt werden. Wenn du das Produkt an Dritte verkaufst, sollte diese Gebrauchsanweisung mit dem Produkt mitgeliefert werden. Bei unsachgemäßem Gebrauch oder Nichtbeachtung der Sicherheitshinweise wird keine Haftung übernommen und die Garantie entfällt. Sollten Probleme auftreten, wende dich bitte an einen qualifizierten Techniker, der dir hilft. Wenn du Hilfe oder weitere Informationen benötigst, wende dich an einen qualifizierten Techniker, den Kundendienst oder die Verkaufsstelle.

Wir empfehlen, sich das Installationsvideo als Ergänzung zu dieser Anleitung vor der Installation und Inbetriebnahme der Fußbodenheizung sorgfältig anzusehen. Scannen Sie den folgenden QR-Code, um das Installationsvideo anzusehen:

ANLEITUNG ZUR VERLEGUNG VON HEIZFOLIEN

VORSICHT!

• Die Heizfolie darf nur an 230V angeschlossen werden.
- Nur geeignet für folgende Arten von Fertigböden: Holzböden, Laminat, Parkett und Klick-PVC (nicht geeignet für selbstklebendes PVC!).
- Achtung: Holzböden, Laminat, Parkett und Klick-PVC müssen eine Mindestdicke von 5 mm und eine Höchstdicke von 22 mm haben. Erkundige dich bei deinem Lieferanten nach abweichenden Dicken.
- Vor der Verlegung der Heizfolie musst du den Boden reinigen.
- Bevor du den Boden verlegst, solltest du ihn wasserfest machen, falls es auf der Baustelle feucht wird.
- Verwende keinen Isolator, der mit leitendem Material wie Silberfolie beschichtet ist (du solltest einen hitzebeständigen Isolator verwenden).
- Achte darauf, dass du die Heizfolie bei der Installation nicht beschädigt oder darauf trittst. Falls die Heizfolie beschädigt ist, isoliere sie mit einem dünnen Isolierband.
- Bitte prüfen Sie vor der Verlegung der Heizfolie die verfügbare Anschlussleistung in Ihrem Stromvertrag. Eine Installation ohne diese Prüfung kann zu einer Überlastung des Stromnetzes führen und möglicherweise einen Brand verursachen.

- Berechnen Sie, wie viele Thermostate Sie benötigen. Die maximale Leistung des Thermostats beträgt 3680 W, überschreiten Sie diese nicht! Wenn die maximale Leistung des Thermostats überschritten wird, wird ein zusätzlicher Thermostat benötigt oder vielleicht mehrere, je nach Gesamtleistung. Die Nutzer können dann in der Livn-App Gruppen erstellen, um die Thermostate (gemeinsam) zu steuern. Berechnen:

Anzahl der m ^ 2 * 1 5 0 W = Gesamtleistung .

Für je 3680 W wird ein Thermostat benötigt.

- Messen Sie nach der Installation den Endenergieverbrauch pro Meter Heizfolie und achten Sie darauf, dass die elektrische Leistung eines Thermostats nicht überschritten wird.

Formel für den Stromverbrauch:

Leistungsaufnahme (Watt) = V ² (Spannung) / R (Widerstand)

• Stellen Sie sicher, dass alle Enden der Heizfolie mit Isolierband isoliert sind, so dass die Enden der Kupferleiter jederzeit abgedeckt sind.
• Stelle keine schweren Gegenstände wie ein Klavier oder einen Kühlschrank auf die Heizfolie, die eine Überhitzung verursachen könnten.
• Verlegen Sie die Infrarot-Fußbodenheizungsfolie nicht unter fest aufgestellten flachen Möbeln. Gegenstände auf Beinen sind erlaubt, bitte berücksichtigen Sie eine Mindesthöhe von 3 cm.
• Livn-Heizfolie darf nur an trockenen Orten angebracht werden. Verlegen Sie die Fußbodenheizung nicht in einem Badezimmer, einer Garage, einem Schuppen oder einem Keller.
• Dicke Teppiche oder andere isolierende Materialien sollten nie auf einem Fußboden mit Elektroheizung liegen.
• Damit der Thermostat funktioniert, muss der Bodensensor richtig installiert sein.
• Wenn du einen Holzboden hast, musst du den Bodensensor auf 28 °C einstellen. Diese Funktion stellt sicher, dass der Boden nie eine höhere Temperatur als 28 °C erreicht.
• Bitte überprüfe die Folie visuell auf Falten oder Knicke, die während des Transports entstanden sein könnten. Solche beschädigten Stellen müssen weggeworfen werden.
• Die Heizfolie sollte immer zusammen mit einem Fehlerstromschutzschalter installiert werden. Im Falle eines Stromlecks sorgt der Fehlerstromschutzschalter für eine sichere Abschaltung. Überprüfen Sie immer, ob das Haus mit einem Fehlerstromschutzschalter ausgestattet ist, um sicherzustellen, dass die Installation korrekt und sicher ist.
• Die Leistung der Heizfolie muss mit der Leistung des Thermostats, des Schutzschalters und ggf. des Schützes übereinstimmen. Eine gute Verkabelung muss sichergestellt werden. Die Installation muss den geltenden Bau- und Verkabelungsvorschriften entsprechen. Die Anschlusskabel dürfen nicht mit der Heizfolie in Berührung kommen. Die Heizfolie muss zusammen mit einem Fehlerstromschutzschalter mit einem maximalen Ausschaltstrom von 30 mA installiert werden.
• Tipp: Miss nach der Installation die Widerstände aller installierten Heizfolien mit einem Widerstandsmessgerät.

ABSCHNITT 1: INSTALLATIONSWERKZEUG UND -MATERIAL

Wir schätzen es sehr, dass du dich für eine Livn-Infrarot-Fußbodenheizung entscheidest. Wir hoffen, dass diese Installationsanleitung zur sicheren Installation beiträgt und eventuelle Probleme während dieses Prozesses löst.

1.1 Werkzeuge

Name	Standard-	Verwendung
Strommesser*	4,2 V bis 500 VWechselstrom50 Ohm bis 42 M-Ohm	SpannungsmessungWiderstandsmessung
ElektrischerLeckstromtester*		Messung des elektrischen Leckstroms
Infrarot-Thermometer*	-30 ~ 300 °C	Messung der Heizfilmtemperatur
Klemme / Draht-Crimpzange	0,75 ~ 5,5 mm	Ösen-Klemmen-Kombination /Elektrische Drahtverbindung
Ösenstanze		So machst du ein Loch in die Heizfolie für die Ösenklemme
Abisolierzange*	0,75 ~ 5,5 mm	Elektrische Drahtverbindung
Schere*	Mittlere Größe	Heizfolie schneiden
Cutter-Messer*	Mittlere Größe	Schneiden von Dämmplatten
Taschenrechner*		Berechnung des Stromverbrauchs
Schraubendreher*	Mittlere Größe (+/-)	Einlassstopfen, Thermostatkombination
Elektrisch betriebene Bohrmaschine*	220 V bei Produkteinsatz	Thermostathalterung
Maßband*	7,5 m Länge	So messen Sie den Einbauraum
Handschuhe

*Nicht enthalten

1.2 Materialien

Name	Standard-	Verwendung
Dampfsperrfolie*	PE-Folie mit einer Mindestdicke von 0,1 mm	Schutzmaterial auf der Oberseite der Heizfolie gegen mögliche Wasserschäden
Heizfolie	100 cm Breite	Heizmaterial
Unterbodenisolierung*	Empfohlen: mindestens 3 mm Dicke. Mindestdämmwert 0,14 (m2K)/W	Verhinderung von Bodenkälte und Feuchtigkeit
Dampfsperrfolie*		Wird die Heizfolie auf einem noch nicht ganz trockenen Unterboden aus Beton oder Zement oder in feuchter Umgebung verlegt, empfehlen wir, eine dampfsperrende Folie auf den Unterboden aufzubringen.
Elektrischer Draht	1,5 mm ~ 2,5 mm	Kupferdraht
Ösenterminal		Kombination aus Kabelschuh und Heizfolie
Kabelschuh	Verzinnte Kupferklemme	Stromzufuhr zur Heizfolie
Isolierband		Isolationsbehandlung an der Anschlussstelle der elektrischen Leitungen
Maler-/Klebeband*		Isoliermatte, Heizfolie und elektrische Drahtfixierung
Thermostat	3 kW ~ 6 kW Leistung	Temperaturregelung der Heizfolie
Schraubnagel	Mittlere Größe	Zum Befestigen der Drahtmulde und des Thermostats an der Wand

*Nicht enthalten

① Heizfolie

② Unterbodenisolierung*

③ Elektrischer Draht

④ Ösenklemme

⑤ Kabelschuh

⑥ Isolierband

⑦ Maler-/Klebeband*

⑧ Thermostat

⑨ Schraubnagel

ABSCHNITT 2: INSTALLATIONSPROZESS

Installationsplanung. Bevor du die Heizfolie installierst, solltest du eine Skizze oder Zeichnung der Installation anfertigen. Legen Sie fest, wo der Thermostat platziert werden soll. Der Thermostat sollte keine direkte Sonneneinstrahlung haben. Er muss für Nutzende bequem zu erreichen sein und sich in der Nähe des Stromanschlusses befinden, in einer Höhe von ca. 1,5 m. Legen Sie fest, wo die Verkabelung und der Anschluss an die Stromversorgung platziert werden sollen. Legen Sie das Layout für jedes Heizfolienfeld fest. Die Heizfolie muss lückenlos nebeneinander gelegt werden. Die Heizfolie muss so viel Bodenfläche wie möglich abdecken.

2.1 Abbildung der Installation

② Unterbodenisolierung

③ Heizfolie

④ Dampfsperrfolie

⑤ Ausbaumaterialien (Holzböden, Laminat, Parkett und Klick-PVC)

2.2 Verlegung der Heizfolie

Schritt 1: Messen der Spannung

Schritt 2: Reinigung des Bodens

Schritt 3: Unterbodenisolierung schneiden

Schritt 4: Isolierung des Unterbodens

Schritt 5: Heizfolie schneiden

Schritt 6: Heizfolie fixieren

Schritt 7: Elektrische Drahtverbindung

Schritt 8: Isolierbandbehandlung

Schritt 9: Berechnung des Stromverbrauchs

Schritt 10: Thermostatanschluss

Schritt 11: Testbetrieb

Schritt 12: Abdecken von Heizfolienschutzmaterial

Schritt 13: Einbau von Veredelungsmaterial

2.3 Vorbereitung vor der Heizfolienverlegung

1. Überprüfe Sie die Materialien und Werkzeuge vor der Installation.
2. Überprüfe die gesamte elektrische Leistung des Gebäudes, um Probleme bei der gleichzeitigen Verwendung von Heizfolien und anderen Geräten zu vermeiden. Wenn die elektrische Leistung nicht ausreicht, muss sie angepasst werden.
3. Überprüfe, ob die elektrische Spannung des Installationsortes mit den 230 V der Heizfolie übereinstimmt.
4. Bestimmen Sie, wie viele Quadratmeter Heizfolie verlegt werden sollen. Berechnen Sie dann den geschätzten Gesamtstromverbrauch, um sicherzustellen, dass der maximal zulässige Stromverbrauch nicht überschritten wird.

5. Überprüfe bei einem Zementfußboden, ob Styropor als Dämmstoff verwendet wurde. Verwende niemals Styropor (Polystyrol) auf dem Boden. Das könnte ein Feuer verursachen.

6. Wenn die Heizfolie auf einem noch nicht ganz trockenen Beton- oder Zementuntergrund oder in einer feuchten Umgebung verlegt wird, empfehlen wir, eine dampfbeständige Folie auf dem Unterboden zu verlegen.

7. Bestimmen Sie die Verlegerichtung der Heizfolie und berücksichtigen Sie dabei die maximale Länge (6 Meter) für die Verlegung der Heizfolie.
8. Bevor mit der Installation begonnen wird, müssen alle Standortbedingungen zweimal überprüft werden.

Maximal zulässiger Strom nach Drahtstärke

Stärke des elektrischen Drahtes (mm2)	Maximal zulässiger elektrischer Strom (Ampere)	Stromverbrauch (Watt)
1,5 mm2	19 Ampere	4,1 kW
2.5 mm2 (Inklusive Verkabelung)	26 Ampere	5,72 kW
4 mm2	35 Ampere	7,70 kW
6 mm2	45 Ampere	9,90 kW
10 mm2	61 Ampere	13,42 kW
16 mm2	81 Ampere	17,82 kW
25 mm2	106 Ampere	23,32 kW
35 mm2	131 Ampere	28,82 kW
50 mm2	158 Ampere	34,76 kW
70 mm2	200 Ampere	44,00 kW
95 mm2	241 Ampere	53,02 kW
120 mm2	278 Ampere	61,16 kW
150 mm2	318 Ampere	69,96 kW
185 mm2	362 Ampere	79,64 kW

2.4 Vorbereiten des Thermostatschlitzes und Verlegen des Unterbodens und der Heizfolie

1. Achte darauf, dass der Boden sauber und staubfrei ist.
2. Wenn die Heizfolie auf einem noch nicht ganz trockenen Beton- oder Zementuntergrund oder in einer feuchten Umgebung verlegt wird, empfehlen wir, eine dampfbeständige Folie auf dem Unterboden zu verlegen.
3. Schneiden Sie einen vertikalen Schlitz in die Wand von der Position des Thermostats bis zum Boden. Schneiden Sie dann einen Schlitz in den Boden. Dieser Schlitz sollte bis zur Mitte eines Heizfolienstreifens reichen, etwa 50 cm von der Wand entfernt. Legen Sie einen flexiblen Schlauch über die gesamte Länge des Grabens, damit das Kabel des Bodenfühlers sicher und einfach verlegt werden kann.

4. Führen Sie den Bodensensor in das flexible Rohr ein. Das Ende des Sensors sollte gerade noch am Ende des flexiblen Rohrs sichtbar sein, aber nicht herausragen! Kleben Sie den Sensor mit Isolierband ab.

5. Überprüfe die Bodenoberfläche. Für einen guten Kontakt und um Schäden zu vermeiden, muss sie schön flach sein. Maximale Abweichung +/- 1 mm pro Meter.

6. Wenn der Boden Unebenheiten aufweist, musst du sie ausgleichen (z. B. mit Nivelliermasse).

7. Füllen Sie den Schlitz, in dem sich das flexible Rohr befindet, mit Füllmaterial (z. B. Nivelliermasse, Stuck usw.).

8. Vergewissere dich, dass die Bodenoberfläche sauber, trocken, staub- und fettfrei ist.

9. Verlege den isolierenden Unterboden. Er muss die gesamte Bodenfläche abdecken!

10. Klebe die Ecken mit dem separat gekauften Klebeband ab, um ein Verrutschen der Unterlage zu verhindern. Lass etwa 15 mm Platz für die Stromkabel. Achte darauf, dass der Boden sauber ist und dass während der Installation keine scharfen Gegenstände mit der Heizfolie in Berührung kommen oder darauf fallen können. Plane die Arbeit so, dass es nicht nötig ist, über oder auf die Folie zu treten.

11. Schneiden Sie einen kleinen Schnitt in den isolierenden Unterboden in der Nähe des Endes des Bodensensors, so dass dieser freiliegt.

12. Rolle die Heizfolie aus.

13. Schneiden Sie die Heizfolie entlang der gestrichelten Linie zu.

14. Achte darauf, dass die Länge deiner Heizfolie in einer ununterbrochenen Linie nicht über die installierbare Maximallänge hinausgeht.

*Achte darauf, dass sich die Heizfolie beim Einbau nicht überlappt. Achte darauf, dass der Abstand zwischen den Heizfolien 1 cm - 3 cm beträgt.

Die verlegbare maximale Länge der Heizfolie in einer ununterbrochenen Linie 100 cm breite Heizfolie: 6 m (Länge)

1. Bedecke die freiliegenden Kupferenden, an denen keine Anschlussdrähte angeschlossen werden, mit einem Stück schwarzem Isolierband (siehe Verlegeplan auf der nächsten Seite).

2. Rolle das nächste Stück Folie parallel zum ersten aus. Klebe die Heizfolienelemente mit Klebeband auf dem Dämmuntergrund fest, um zu verhindern, dass sie bei der weiteren Verlegung verrutschen.

Nachdem die gesamte Bodenfläche mit Heizfolie bedeckt wurde, kann die Verkabelung vorgenommen werden. In Bereichen, an der keine Anschlussdrähte angeschlossen sind, musst du alle Kupferleiter mit Isolierband abdecken.

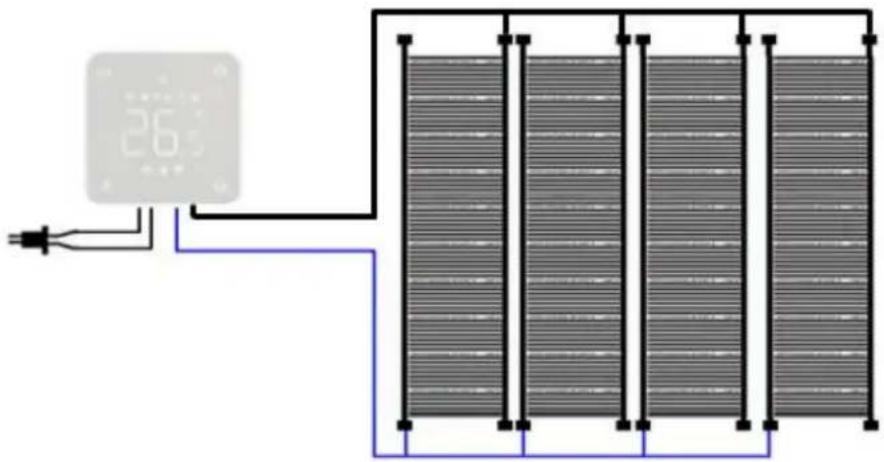

Achtung! Sieh dir den Verlegeplan unten genau an. Dieses Diagramm zeigt, wie die Verkabelung zwischen den Heizfolienstreifen parallel geschaltet werden muss. Sieh dir genau an, wie die blauen und schwarzen Kabel verlegt sind.

Möglichkeit 1:

1. Stanzen Sie mit dem mitgelieferten Locher ein Loch in die Kupferfolie.
2. Platzieren Sie den eingedrückten Verbinder zwischen der Kupferfolie und dem Silberstreifen.
3. Setze eine Ösenklemme auf den Kabelschuh.
4. Isoliere den Draht mit einer Abisolierzange ab und stecke ihn in die Öse des Kabelschuhs.
5. Verwende die Crimpzange, um die Öse und den Kabelschuh flach zu drücken, damit der Stromdraht an der Heizfolie befestigt wird. Überprüfe, ob die Kabel einen guten Kontakt haben und fest mit dem Stecker verbunden sind.
6. Verwende das Isolierband und klebe es mit der Verdrahtung über die abgeflachten Kabelschuhe und Ösenklemmen. ACHTUNG! Das Klebeband muss mindestens 5 mm über das Ende der Verbindung reichen und alle stromführenden Teile abdecken.
7. Drücken Sie das Band fest an!
8. Auch an den Stellen, an denen keine Anschlussdrähte angeschlossen sind, alle Enden der Kupferleiter mit Isolierband abdecken.
9. An den Stellen, an denen sich die Anschlusspunkte der Verdrahtung befinden, eine Aussparung im Unterboden vornehmen, damit die Anschlusspunkte in den Unterboden fallen und das Ganze eben ist, bevor der Oberboden verlegt wird.

2.6 Testen der Installation

1. Alle Heizfolien müssen während der Prüfung angeschlossen sein!
2. Miss den Gesamtwiderstandswert der Heizfolien und notiere diesen Wert auf der Kontrollkarte in dieser Gebrauchsanweisung. Hänge diese Prüf- und Kontrollkarte in den Zählerschrank.

3. Berechne die tatsächliche Leistung (Wattzahl) mit folgender Formel: Leistung (230 V X 230 V) = 52.900 geteilt durch den gemessenen Widerstandswert. Notiere diesen Wert auf der Kontrollkarte.

4. Miss die Gesamtlänge der Heizfolie und berechne die gesamte installierte Leistung mit der Formel: Installierte Gesamtleistung = Gesamtlänge x installierte Leistung von 150 W/m. Notiere diesen Wert auf der Kontrollkarte.

5. Fertige eine Skizze auf der mittleren Seite an und mache am besten ein Foto von der Installation.

2.7 Abdecken der Heizfolie

1. Bedecke die Heizfolie mit einer dampfbeständigen PE-Folie mit einer Mindeststärke von 0,1 mm.
2. Verlege die Bodenleisten (Holzböden, Laminat, Parkett oder Klick-PVC) gemäß den Anweisungen des Herstellers. Trage kein schweres oder schmutziges Schuhwerk, um Schäden an der Folie zu vermeiden.

2.8 Anschließen und Installieren des Thermostats

Beachte bitte die dem Thermostat beiliegende Anleitung für Anweisungen zur Verwendung und Programmierung. Der Anschluss muss von einem anerkannten Installateur in Übereinstimmung mit den einschlägigen Vorschriften durchgeführt werden. Schalte immer den Strom im Zählerschrank ab, bevor du den Thermostat ein- oder ausbaust. Der MRC-Thermostat kann in einer einzigen Unterputzdose mit einer Tiefe von 35 mm (Mindesttiefe) montiert werden, entsprechend den Standard-DIN-Formaten. Prüfe, ob der Strom ausgeschaltet ist.

Anschließen des Thermostats

• Montiere den Thermostat in Augenhöhe.
- Lies die Anleitung vollständig durch, damit du das Beste aus unserem Produkt herausholst.
- Hinweis: Stelle das Gerät nicht in der Nähe einer direkten Wärmequelle auf, da dies die Funktionalität beeinträchtigt.
- Drücke nicht zu fest auf den LCD-Bildschirm, da dies zu irreparablen Schäden führen kann.

HEIZFOLIE (N) Anschlussdraht des Heizkabels (Terminal 1)

N Stromversorgung (Neutral) (Terminal 2)

L Stromversorgung (Live) (Terminal 3)

HEIZUNG (L) Anschlussdraht des Heizkabels (Terminal 4)

BODENSENSOR Anschluss Bodensensor (Terminal 6 / 7)

Installieren des Thermostats

Der Thermostat ist für die Unterputzmontage vorgesehen und erfordert eine Dose von 35 mm (Mindesttiefe), die vor der Installation in die Wand eingelassen werden muss.

Schritt 1: Löse die Schraube an der Unterseite des Thermostats ein wenig mit einem kleinen

Schraubendreher. Trenne dann vorsichtig die vordere Hälfte von der hinteren Platte.

Schritt 2: Lege die Front des Thermostats an einen sicheren Ort.

Schritt 3: Schließe den Thermostat wie in der Abbildung gezeigt an.

Schritt 4: Schraube die Rückwand des Thermostats fest in die Dose.

Schritt 5: Klemme die Front des Thermostats auf die Rückwand.

ABSCHNITT 3: ENTSORGUNG

3.1 Entsorgung des Produkts

Das Symbol auf dem Produkt weist darauf hin, dass dieses Produkt nicht als unsortierter Siedlungsabfall behandelt werden darf, sondern separat entsorgt werden muss! Entsorge das Produkt über eine Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten, wenn du innerhalb der EU und in anderen europäischen Ländern wohnst, die getrennte Sammelsysteme für Elektro- und Elektronik-Altgeräte betreiben. Indem du das

Produkt ordnungsgemäß entsorgst, trägst du dazu bei, mögliche Gefahren für die Umwelt und die öffentliche Gesundheit zu vermeiden, die andernfalls durch unsachgemäße Behandlung von Altgeräten entstehen könnten. Das Recycling von Materialien trägt zur Erhaltung der natürlichen Ressourcen bei. Entsorge daher deine alten Elektro- und Elektronikgeräte nicht über den unsortierten Siedlungsabfall.

3.2 Entsorgung von Verpackungsabfällen

Entsorge die Verpackung bei deinem örtlichen Recyclinghof. Durch die ordnungsgemäße Entsorgung der Verpackungen und Verpackungsabfälle, trägst du dazu bei, mögliche Gefährdungen für die Umwelt und die öffentliche Gesundheit zu vermeiden.

Produktreferenz

5963000 Livn-Infrarot-Fußbodenheizung Basis-Set 5 m2	8712757481873
5963010 Livn-Infrarot-Fußbodenheizung Basis-Set 10 m2	8712757481880
5963020 Livn-Infrarot-Fußbodenheizung Basis-Set 20 m2	8712757481897
5963100 Livn-Infrarot-Fußbodenheizung Ergänzung 5 m2	8712757481903
5963110 Livn-Infrarot-Fußbodenheizung Ergänzung 10 m2	8712757481910

Made in: China

ACHTUNG! UNTER DEM BODENBELAG BEFINDET SICH EIN 230-VOLT-HEIZFOLIENSYSTEM! BOHRE ODER SCHRAUBE NICHT IN DEN BODEN! DIE POSITION DER HEIZFOLIE KANNST DU DER ZEICHNUNG ENTNEHMEN.

Kontrollmessungen:

Typ der installierten Heizfolie: Livn-Heizfolie 150 W/m2

Gesamtlänge der installierten Heizfolie: ____ Meter

Gemessener Widerstandswert der Gesamtinstallation ____ Ohm

Berechnung der Kontrolle:

(150 W/m² x Meter-Länge = Gesamtwattzahl System)

150 W/m² x ____ Meter-Länge = ____ Watt

Differenz \~ max. 5 %

(52900 : Ohm = Gesamtwattzahl System)

52900 : ____ Ohm = ____ Watt

Datum:

Installiert von:

Bewahre diese Kontroll- und Prüfkarte im Zählerschrank an einem sichtbaren Ort auf!

ZEICHNUNG ODER BILDER DER HEIZFOLIENINSTALLATION
