Fast Wheels Pro - Scooter Rebel - Kostenlose Bedienungsanleitung

Produkttyp	Elektroroller
Marke	Rebel
Modell	Fast Wheels Pro
Abmessungen (L x B x H)	45 x 44 x 105 cm (zusammengeklappt)
Gewicht	13 kg
Max. Belastung	120 kg
Batterietyp	Lithium-Ionen, 36V 7,8Ah
Reichweite	Bis zu 25 km
Höchstgeschwindigkeit	25 km/h
Ladezeit	4-6 Stunden
Motorleistung	250W Hinterradnabenmotor
Reifen	8,5 Zoll Luftreifen
Bremssystem	Scheibenbremse (hinten)
Beleuchtung	LED-Scheinwerfer und Rücklicht
Klappmechanismus	Ein-Klapp-Mechanismus
Federung	Vorderradfederung
Display	LCD-Bildschirm (Geschwindigkeit, Akku, Modus)
Fahrmodi	Eco, Standard, Sport
Reinigung	Mit feuchtem Tuch abwischen; Wasserstrahl vermeiden
Lagerung	Trocken lagern, Akku alle 2 Monate laden

Häufig gestellte Fragen - Fast Wheels Pro Rebel

Wie klappe ich den Rebel Fast Wheels Pro zusammen?

Finden Sie den Klapphebel am Lenker, ziehen Sie ihn hoch und klappen Sie den Lenker nach unten zum Deck, bis er einrastet.

Was sind die Höchstgeschwindigkeit und Reichweite?

Die Höchstgeschwindigkeit beträgt 25 km/h und die Reichweite bis zu 25 km unter idealen Bedingungen (flaches Gelände, 75 kg Fahrer, moderate Geschwindigkeit).

Wie lange dauert das Laden des Akkus?

Das Laden dauert ca. 4-6 Stunden. Verwenden Sie das mitgelieferte Ladegerät und vermeiden Sie unbeaufsichtigtes Laden über Nacht.

Kann ich den Roller im Regen fahren?

Es wird nicht empfohlen. Der Roller hat die Wasserschutzklasse IPX4, aber längere Regenexposition kann die Elektronik beschädigen.

Wie pflege ich die Reifen?

Überprüfen Sie regelmäßig den Reifendruck (empfohlen 45-50 PSI). Pumpen Sie bei Bedarf auf und prüfen Sie auf Abnutzung oder Durchstiche.

Der Roller lässt sich nicht einschalten. Was soll ich tun?

Stellen Sie sicher, dass der Akku geladen und richtig angeschlossen ist. Überprüfen Sie den Ein-/Ausschalter und versuchen Sie einen Reset durch Aus- und Wiedereinschalten.

Was ist das Gewichtslimit?

Die maximale Belastung beträgt 120 kg (265 lbs). Überschreitung kann die Leistung und Sicherheit beeinträchtigen.

Sind Ersatzteile erhältlich?

Ja, Sie können Ersatzteile wie Reifen, Bremsbeläge, Akkus und Ladegeräte auf der Rebel-Website oder bei autorisierten Händlern kaufen.

Wie reinige ich den Roller?

Verwenden Sie ein feuchtes Tuch, um Rahmen und Deck abzuwischen. Vermeiden Sie Hochdruckwasser oder Lösungsmittel. Halten Sie das Batteriefach trocken.

Kann ich die Firmware aktualisieren?

Firmware-Updates sind nicht vom Benutzer durchführbar. Bei Problemen wenden Sie sich an den Rebel-Kundendienst.

BEDIENUNGSANLEITUNG Fast Wheels Pro Rebel

Bevor Sie das Fahrzeug in Betrieb nehmen, lesen Sie alle Anweisungen sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf. Dieses Handbuch enthält nützliche Tipps und Tricks sowie wichtige Sicherheits-Anleitungen über Verwendung und Handhabung des Geräts.

Hersteller übernimmt keine Haftung für Schäden oder Verletzungen, die durch unsachgemäße Verwendung und Handhabung des Geräts verursacht wurden. Bitte beachten Sie, dass die alleinige Verantwortung für die Benutzung des Fahrzeugs beim Benutzer liegt.

SICHERHEITSANLEITUNGEN

• Schützen Sie dieses Produkt vor Feuchtigkeit, Wasser und anderen Flüssigkeiten. Vermeiden Sie die Verwendung / Lagerung in extremen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht und Wärmequellen aus.
• Bevor Sie das Gerät an eine Stromversorgung anschließen, stellen Sie sicher, dass die Spannung der Steckdose mit der Spannung des Gerätes übereinstimmt.
• Das Gerät kann von Kindern benutzt werden, die älter als 14 Jahre sind und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie von einer Person beaufsichtigt und geleitet werden, die für ihre Sicherheit zuständig ist, in einer vorsichtigen Art und Weise und die alle Sicherheitsvorkehrungen verstanden hat und befolgen wird. Kinder sollten nicht mit diesem Gerät spielen. Kinder sollten nicht die Reinigung und Wartung des Gerätes ohne Aufsicht durchführen.
• Das Produkt ist nicht geeignet zur Benutzung von Personen, deren Gesundheit in Gefahr ist bei eventuellem Herunterfallen vom Fahrzeug (Kinder, ältere Menschen, Schwangere, usw.) in Gefahr ist.
• Bitte beachten Sie, dass die Höhe der vorderen Stange des Fahrzeugs nicht einstellbar ist. Vergewissern Sie sich, dass die Höhe des Benutzers für die Verwendung dieses Rollers geeignet ist.
  • Das Produkt im Falle eines anormalen Betriebs nicht mehr verwenden.
• Verwenden Sie nur zugelassenes Zubehör.
• Versuchen Sie nicht, das Gerät selbst zu reparieren / zerlegen. Im Schadensfall, wenden Sie sich an einen autorisierten Kundendienst für Überprüfung / Reparatur. KEINE VOM BENUTZER ZU WARTENDE TEILE IN DIESEM GERÄT!
• Wenn die Fehlermeldung angezeigt wird, schalten Sie das Gerät aus und schalten Sie es nach einer Weile wieder ein. Wenn die Fehlermeldung erneut angezeigt wird, wenden Sie sich an Ihren autorisierten Kundendienst.
• Bei der Fehlermeldung E55 (Überhitzung des Gerätes), schalten Sie das Gerät aus, und warten Sie bis der Roller kalt wird. Wiederinbetriebnahme ist möglich, wenn das Gerät völlig abgekühlt wird!
  • Das Gerät vor jeder Reinigung IMMER von der Stromversorgung trennen.
• Verwenden Sie dieses Gerät nicht in der Nähe von brennbaren Produkten.
• Fahren Sie nicht nach dem Trinken oder Drogen/Medikamenteneinnahme jeglicher Art oder anderen Substanzen, die Ihre kognitiven oder motorischen Fähigkeiten beeinträchtigen könnten.

WICHTIG: Wenn Sie mit diesem Fahrzeug fahren, sollten Sie die örtlichen Gesetze und Vorschriften einschließlich der Verkehrsgesetze einhalten. Der Hersteller haftet NICHT für Verletzungen, Schäden, Unfälle, Verluste, Rechtsstreitigkeiten und alle anderen nachteiligen Ereignisse, die sich aus der Nichtbeachtung der Normen, Vorschriften oder gesetzlichen Bestimmungen bezüglich der Verwendung solcher Fahrzeuge ergeben. Die alleinige Verantwortung liegt beim Benutzer des Fahrzeugs! Befolgen Sie die in der Region geltenden Vorschriften und Gesetze. Im Zweifelsfall haben die örtlichen Gesetze und Vorschriften Vorrang!

- Der Benutzer sollte berücksichtigen, dass die Gefahr von Unfällen, Verletzungen oder Schäden nicht vollständig vermieden werden kann, da andere Verkehrsteilnehmer möglicherweise gegen Verkehrsvorschriften verstoßen und unvorsichtig fahren. Denken Sie daran, dass Sie möglicherweise genauso einem Verkehrsunfall ausgesetzt sind wie beim Gehen oder Fahrradfahren.

- Das Fahrzeug ist nur für eine Person entworfen! Es ist untersagt, das gleichzeitige Benutzen des Fahrzeugs von zwei Personen.

- Heben Sie das Gerät nach dem Einschalten nicht vom Boden. Schalten Sie es nicht in der Luft ein.

- Fahren Sie mit diesem Gerät nicht von Bordsteinen, Rampen und versuchen Sie nicht, in einem Skatepark, in leeren Pools oder auf ähnlichen Wegen wie Skateboards zu fahren. Versuchen Sie keine Tricks oder Stunts. Dieses Fahrzeug ist nicht geeignet, die Treppe hoch oder runter zu fahren. DIESER ROLLER IST KEIN SKATEBOARD.

• Befahren Sie keine steilen Hügel.

• Springen Sie nicht ab, noch auf Ihrem Roller.

- Vermeiden Sie, das Schutzblech zu treten oder sich darauf zu stützen. Dies kann dazu führen, dass das Schutzblech mechanisch beschädigt wird. Der Trettroller besitzt keine Fußbremse.

• NICHT die Scheibenbremse berühren!

- Prüfen Sie das Fahrzeug immer vor dem Einsatz auf Abnormalitäten oder Beschädigungen. Verwenden Sie den Roller nicht bei Beschädigungen!

- WICHTIG: Die Produktgarantie erstreckt sich nicht auf Elemente, die während des Gebrauchs einem natürlichen Verschleiß unterliegen!

Eindringungs-Schutzart

Dieses Produkt ist wasserdicht und staubdicht gemäß der IP54 Schutzart, die das Eindringen von festen Objekten verhindert (begrenzter Schutz gegen Staubeintritt) und Schutz vor Wasser, das gegen das Gehäuse spritzt, aus irgendeiner Richtung, z.B. Regen gewährleistet.

WICHTIG: Die Wasser- und Staubschutzklasse ist nicht dauerhaft und kann im Laufe der Zeit aufgrund des täglichen Gebrauchs des Geräts abnehmen. Trotz der IP54 Schutzart ist das Gerät in bestimmten Situationen nicht schadensresistent. Die Garantie deckt weder mechanische noch Flüssigkeitsschäden ab.

Denken Sie daran, den Gummistopfen des Ladeanschlusses fest geschlossen zu halten, um einen Schutz gegen das Eindringen von Wasser und Staub zu gewährleisten.

Vorbereitungen vor der Inbetriebnahme

Bevor Sie den Roller benutzen, stellen Sie sicher dass:

• Die Batterie voll aufgeladen ist
• Die Reifen in gutem Zustand sind

Hinweis: Im Falle eines Reifenstillstands wird das Gerät automatisch ausgeschaltet.

Gewichtsbeschränkung

Bitte beachten Sie, dass das Fahrzeug Einschränkungen bezüglich des Gewichts des Benutzers (120 kg) hat. Fahrzeug nicht überladen, dieses kann zu Schäden und Verletzungen führen.

Warnung – mögliches Risiko beim Benutzen

Schäden oder Verletzungen, die durch den Einsatz ohne Berücksichtigung der Bedienungsanleitung verursacht werden, fallen unter Verantwortung des Benutzers. Keine plötzlichen Ausweichbewegungen bei schneller Fahrt machen, da sie eine erhebliche Gefährdung darstellen.

Sichere Fahrt

• Achten Sie darauf, alle angemessenen Sicherheitsmaßnahmen zu befolgen, wenn das Fahrzeug in Betrieb ist.
• Denken Sie daran, einen Helm, Knieschützer, Ellbogenschützer und andere Schutzkleidung zu tragen.
• Während des Fahrens, sicherstellen, dass sich die Füße stets auf dem Deck befinden.

- Entspannen Sie Ihre Beine während der Fahrt, die Knie leicht gebeugt, dieses kann helfen das Gleichgewicht zu halten bei unebenem Boden.

- Vermeiden Sie das Befahren von steilen Hängen, durch Schlaglöcher, Pfützen oder Unebenheiten.

• Das Gewicht des Benutzers und ihr Gepäck sollte die in der Anweisung angegebene maximale Belastung nicht überschreiten. Überlastung kann zu Verletzungen oder Schäden führen.
• Stellen Sie sicher, dass die Geschwindigkeit des Fahrzeugs keine Gefahr für Sie und andere darstellt.
  • Halten Sie einen sicheren Abstand von anderen Fahrzeugen um Kollisionen zu vermeiden.
• Es wird nicht empfohlen, den Gashebel auf hohe Geschwindigkeit zu drehen, insbesondere bei neuen Benutzern, die sich beim Fahren mit dem Roller noch nicht wohl fühlen.
• Beschleunigen Sie nicht, wenn Sie bergab fahren.
• Drücken Sie nicht den Gashebel, wenn Sie mit dem Roller gehen.

• Hängen Sie keine schweren Gegenstände wie einen Rucksack an den Lenker.
• Verwenden Sie Ihr Mobilgerät nicht, wenn Sie mit dem Tretroller fahren! Halten Sie beim Fahren immer beide Griffe!

• Beachten Sie, dass, wenn Sie auf dem Fahrzeug sind, Ihre Körpergröße zugenommen hat. Denken Sie daran beim Fahren, z.B. durch die Tür.
• Fahren Sie dieses Fahrzeug nicht an regnerischen oder verschneiten Tagen. Fahren Sie nicht auf rutschigem Untergrund (z. B. Schnee, Eis, nasse Oberflächen). Stellen Sie vor jedem Gebrauch sicher, dass der Gummistopfen des Ladeports fest geschlossen ist.

- Fahren Sie nicht auf Oberflächen, die aus Teilen bestehen oder mit Teilen abgedeckt sind, die sich in die Räder verwickeln könnten (z.B. dicke Teppiche).

Fahrtipps

- Es wird empfohlen, bequeme Kleidung zu tragen, die Bewegungen des Benutzers nicht

blockieren, begrenzen oder beschränken.

• Tragen Sie bequeme, flache Schuhe, um Flexibilität und volle Beweglichkeits-Bereich zu behalten.
• Üben Sie Ihre Fahrkünste in einem offenen Gebiet, mit flachen und ebenen Untergrund. Vermeiden Sie Orte mit Fußgängern und Hindernissen, bevor Sie nicht das Gefühl haben, Sie sind mit Ihrem fahrerisches Können komfortabel, stellen Sie sicher, Sie haben am Fahrzeug, Beschleunigung, anhalten und Umdrehungen gemeistert, bevor Sie eine höhere Geschwindigkeit versuchen.

• WARNUNG: Je höher die Geschwindigkeit des Rollers ist, desto länger dauert es, bis er vollständig angehalten wird.
• Hinweis: Verwenden Sie den Komfortmodus, wenn Sie das Fahren lernen. Der Sportmodus aufgrund der höheren Geschwindigkeit eignet sich für Benutzer, die Erfahrung mit dem Fahren dieses Fahrzeugs haben und sich damit wohl fühlen.
• Achten Sie beim Fahren in der Nähe von Kabeln und Leitungen!
  • Verlangsamen, wenn auf unebenem Untergrund!
• Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einwandfreiem Zustand befindet. Überprüfen Sie in regelmäßigen Abständen, mindestens alle drei Monate, ob alle Schrauben und anderen Elemente sicher im Gebrauch sind.

PRODUKTBESCHREIBUNG

1. Gashebel
2. Bremsgriff
3. Lenkstange
4. Verrieglung des Klappmechanismus
5. Hebel des Klappmechanismus
6. Vorderrad / Motor
7. Deck
8. Klappbarer Ständer
9. Ladeanschluss

10. Batterieanzeigen / Modusanzeige

11. Netztaste

12. Rückrad
13. Rücklicht
14. Frontlicht
15. Tachometer
16. Haken der Klappschnalle
17. Klingel
18. Scheibenbremse
19. Klappschnalle

BEDIENUNG

Zusammenbau

Führen Sie die Montage wie folgt aus:

1. Heben Sie die vordere Stange an. Schließen Sie den Hebel des Klappmechanismus und sichern die Verriegelung des Klappmechanismus.

1. Montieren Sie die Querstange (Lenker) am Standrohr.

1. Verwenden Sie den Inbusschlüssel, um die Schrauben an beiden Seiten zu sichern.

1. Drücken Sie nach der Montage die Netztaste, um das Fahrzeug einzuschalten, und überprüfen Sie die Installation.

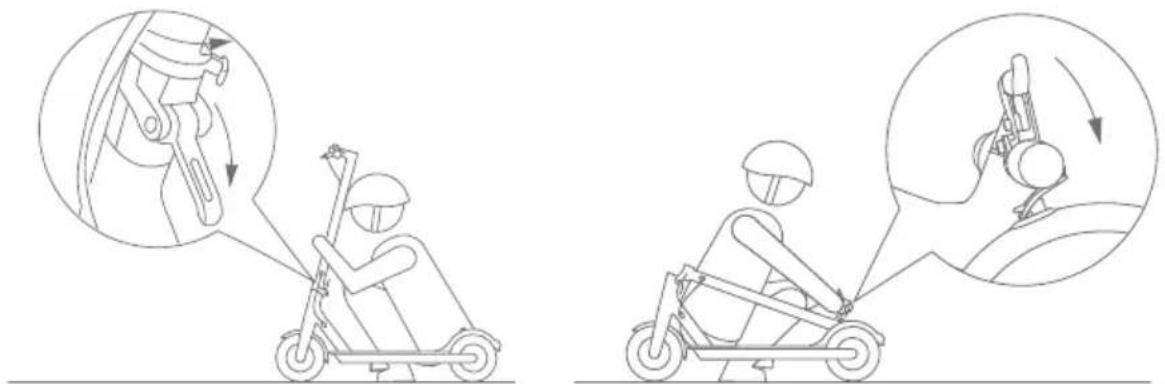

Falten / Entfalten

Um den Tretroller zu Klappen, öffnen Sie die Verriegelung des Klappmechanismus und ziehen den Hebel des Klappmechanismus nach unten. Ziehen Sie die vordere Stange nach unten. Verwenden Sie die Klappschnalle, und befestigen diese am Haken der Klappschnalle, um den Roller in der zusammen-geklappten Position zu sichern.

Um den Tretroller zu entfalten, lösen Sie die Klappschnalle und ziehen die vordere Stange nach oben. Drücken Sie den Hebel des Klappmechanismus nach oben und sichern die Verriegelung des Klappmechanismus.

• Wenn der Roller ausgeschaltet ist: »Drücken und halten zum einschalten.
• Wenn der Roller eingeschaltet ist: »Einmal drücken um die Lichter ein/auszuschalten.

Hinweis: Das Rücklicht blinkt, wenn die Scheibenbremse verwendet wird, unabhängig davon, ob das Licht ein- oder ausgeschaltet ist.

»Zweimal drücken um den Fahrmodus zu ändern (Sport/Komfort).
»Drücken und halten zum ausschalten.

Betriebsschritte:

1. Netztaste drücken und halten, um den Tretroller einzuschalten. Überprüfen Sie vor dem Betrieb den Batterieladestand.
2. Treten Sie mit einem Fuß auf das Deck und drücken sich mit dem anderen Fuß weg, damit sich die Räder drehen. Wenn die Räder bereits in Bewegung sind, drücken Sie leicht auf den Gashebel, um das Fahrzeug zu starten.
   HINWEIS: Das Gerät verfügt über eine NULL-GESCHWINDIGKEITS-START-FUNKTION - der Gashebel ist nur wirksam, wenn die Geschwindigkeit des Rollers mindestens 5 km/h beträgt.
3. Drücken Sie den Bremsgriff, um den Roller zu verlangsamen oder zu stoppen. Halten Sie nicht zu plötzlich an, da dies zu Fallgefahr führen kann!
4. Halten Sie die Netztaste erneut gedrückt, um das Gerät auszuschalten, wenn es nicht mehr verwendet wird.

Hinweis: Wenn Sie das Gerät nicht ausschalten, bleibt es für 10 Minuten eingeschaltet, sodass Sie darauf treten und weiterfahren können, ohne die Netztaste zu betätigen. Wird es innerhalb dieser Zeit nicht verwendet, schaltet es sich nach Ablauf der Zeit automatisch aus.

Tachometer

Der Roller hat ein eingebautes Tachometer. Es schaltet sich automatisch ein, wenn der Roller eingeschaltet wird, und zeigt die aktuelle Geschwindigkeit des Rollers an.

Reichweite (Fahrtenreichweite mit einer Batterieladung)

Geschwindigkeit sowie Entfernung die das Fahrzeugs mit einer Batterieladung abdecken kann, hängt von vielen Faktoren ab, und kann sich somit verringern im Verhältnis zu:

• Topographie: unebene Flächen verringern die Reichweite und die Geschwindigkeit;
  • Gewicht des Benutzers: höheres gewicht verringert die Reichweite und die Geschwindigkeit;
• Temperatur: extreme Temperaturen verringert die Reichweite und die Geschwindigkeit; Die Batterieeigenschaften verringern sich schnell in kalter Umgebung;
  • Pflege: richtige Handhabung, Aufladung, usw. optimieren die Reichweite;
• Geschwindigkeit: mäßig, sparsam fahren wird optimiert die Reichweite; während häufige Starts, Stopp's, Geschwindigkeitsänderungen die Reichweite verringern;

Einstellen der Scheibenbremse

Wenn Sie der Meinung sind, dass die Scheibenbremse zu fest oder zu locker ist, verwenden Sie die angegebene Schraubkappe, um diese einzustellen:

• Drehen Sie im Uhrzeigersinn, um die Bremse anzuziehen.
• Drehen Sie ihn gegen den Uhrzeigersinn, um die Bremse zu lösen.

Einstellung der vorderen Stange

Wenn Sie das Gefühl haben, dass die vordere Stange zittert, ziehen Sie die Schrauben am Klappmechanismus mit einem Inbusschlüssel fest.

ANWENDUNGS-STEUERUNG

1. Suchen Sie die Anwendung „REBEL Fastwheels PRO“ im Google Play Store. Die Anwendung herunterladen und auf Ihrem Mobilgerät installieren.

2. Die Bluetooth Funktion auf Ihrem Mobilgerät einschalten.

3. Roller einschalten.

4. Anwendung öffnen. Die Anwendung sucht nach neuen Geräten und zeigt eine Liste der gefundenen Geräte an. Stellen Sie eine Verbindung mit dem Roller her.

Hinweis: Der Hersteller garantiert nicht die Kompatibilität der Anwendung mit jedem Android Gerät.

DE

Der Benutzer kann nur auf die Anwendung zugreifen, wenn das Mobilgerät mit einem Tretroller verbunden ist. Sobald die Verbindung hergestellt ist, werden auf dem Hauptbildschirm der Anwendung grundlegende Informationen angezeigt:

1. Tachometer
2. Aktuelle Geschwindigkeit
3. Batteriekapazität [%]
4. Geschwindigkeitsbegrenzungs-Information [Speed limit]
5. Bluetooth Verbindungs-Schnittstelle (öffnen zur Anzeige verfügbarer Geräte)
6. Sperrfunktions-Schalter (drücken für ein/aus. Das Schlosssymbol ist geschlossen wenn die Sperrfunktion aktiv ist. Die Funktion verbietet die Verwendung des Rollers – das Rad ist blockiert. Versuchen Sie nicht mit dem Roller zu fahren!)
7. Lichtschalter (drücken für ein/aus)
8. Einstellungen [Settings]
9. Modusschalter (drücken um den Fahrmodus zu ändern)
10. Informationen über das Gerät
11. Tempomat - Geschwindigkeitsregelungsfunktion (drücken für ein/aus)

TIPPS: Wenn die Sperrfunktion aktiv ist, kann der Benutzer den Roller nicht ausschalten! Sie müssen zuerst die Sperrfunktion deaktivieren, um die Funktion auszuschalten. Wenn die Sperrfunktion aktiviert ist, ist die automatische Abschaltfunktion nicht verfügbar.

Einstellungen [Settings]:

1. Tempomat [Cruise control]: Tempomat ein-/ausschalten
2. Tempomat Bedingungen [Cruise condition speed]: Sobald der Tempomat aktiviert ist, kann der Benutzer die minimale Geschwindigkeit einstellen (unter der eingestellten Geschwindigkeit funktioniert die Funktion nicht).

- Um die Funktion zu aktivieren, fahren Sie los und halten die Geschwindigkeit konstant (mindestens 5 Sekunden lang), bis der Tretroller ein Geräusch ausgibt. Der Tempomat Geschwindigkeitsregelungsfunktion wird aktiviert (das Symbol für den Tempomat leuchtet auf dem Hauptbildschirm der Anwendung hellgrün und es wird ein Kreis um sie herum angezeigt). Der Benutzer kann das Gaspedal loslassen und der Tretroller hält die konstante Geschwindigkeit. Zum Deaktivieren die Bremse oder das Gaspedal

drücken. Die Tempomat-Funktion ist inaktiv, aber immer noch eingeschaltet.

- Bitte beachten Sie, dass die Geschwindigkeit der Geschwindigkeitsregelung NICHT höher sein darf als die zulässige Höchstgeschwindigkeit. Andernfalls überschreitet die Mindestgeschwindigkeit für die Geschwindigkeitsregelung die zulässige Höchstgeschwindigkeit!

1. Batteriekapazität [Battery capacity]: Stellen Sie den Wert der Batteriekapazität ein, um die genauesten Berechnungen der geschätzten verbleibenden Fahrleistung zu erhalten. Für ZAB0030 ist es 7,8 Ah.
2. Intensität der Energierückgewinnung [Energy recovery intensity]: Diese Funktion verlängert den Batterieverbrauch bei einer Ladung. Wenn die Räder laufen und das Gaspedal nicht gedrückt ist, wird Strom erzeugt (dieser Strom stammt nicht aus der Batterie).
3. Änderung des Fahrmodus [Driving mode change]: Wählen Sie den entsprechenden Modus. Sobald Sie den gewünschten Modus ausgewählt haben, ist der entsprechende Geschwindigkeits-Begrenzungsregler aktiv:
4. Geschwindigkeitsbegrenzung im Sportmodus [Sport mode speed limit] (Legt die Höchstgeschwindigkeit des Geräts im Sportmodus fest)
5. Geschwindigkeitsbegrenzung im Komfortmodus [Comfort mode speed limit] (legt die Grenze des Geräts im Komfortmodus fest)

Informationen über das Gerät [Information]:

1. Geschätzte Fahrleistung [Estimated remaining driving mileage] (Bitte beachten Sie, dass die hier angegebenen Daten nur geschätzte Werte sind, die auf zahlreichen Faktoren basieren, z. B. dem verbleibenden Akkuladestand). Denken Sie daran, den richtigen Wert für die Akkukapazität in den Einstellungen festzulegen.

2. Fahrleistung der aktuellen Route [This driving mileage] (zurückgelegte Strecke seit dem letzten Einschalten des Geräts)

3. Gesamtfahrleistung [Total driving mileage] (zurückgelegte Gesamtstrecke seit dem ersten Einschalten des Geräts)

4. Fahrzeugtemperatur [Vehicle's temperature] (bitte beachten Sie diesen Wert. Wenn die Temperatur ungewöhnlich hoch ist, schalten Sie das Fahrzeug aus und warten, bis es abgekühlt ist)

5. Gesamtfahrzeit [Total running time] (Gesamtzeit seit dem ersten Einschalten des Geräts)

6. Aktuelle Geschwindigkeit [Current speed]

7. Fehlercode [Error code]: Im Falle eines Tretrollerfehlers zeigt der Roller einen Fehlercode auf dem Display an und die Anwendung zeigt an dieser Stelle einen Fehlercode an. Wenden Sie sich an eine autorisierten Kundendienst, um weitere Informationen zu erhalten.

8. Firmware-Aktualisierung [Firmware upgrade]: Auf dieser Registerkarte können Sie nach verfügbaren Aktualisierungen suchen

<	Information
Estimated remaining driving mileage	1	25,5 km
This driving mileage	2	0,0 km
Total driving mileage	3	221,8 km
Vehicle temperature	4	19,4 °C
Total running time	5	72H 59M 8S
Current speed	6	0,0 km/h
Remaining power		--
Battery temperature		--
Battery status		0
Battery capacity		7,8 Ah
Electric current		0,0 A
Voltage		39,5 V
Power		0,0 W
Error code	7	0
Warning code		0
Electric-control version	80.1.f (00030202)
Bluetooth version		4.8.0 (06)
App Version		1.0.3
Firmware upgrade	8	>

BATTERIE UND AUFLADEN

Batterie

Überprüfen Sie vor dem Gebrauch immer die Batterieladung. Fahren Sie nicht, wenn die Batterie schwach ist! Laden Sie die Batterie auf, wenn die Batterieanzeige einen niedrigen Pegel anzeigt.

• Verwenden Sie das Gerät nicht, wenn aus der Batterie Geruch oder Flüssigkeiten austreten.
  • Zerlegen oder verändern Sie die Batterie nicht!
  • Das gerät nicht während des Ladevorgangs verwenden!
  • Vor dem Laden stellen Sie sicher, dass der Ladeanschluss trocken ist!
• Laden Sie das Fahrzeug nur mit dem mitgelieferten / autorisierten Ladegerät auf.
• Fahren Sie nicht weiter, wenn die Batterie fast leer ist, da dies die Lebensdauer der Batterie beeinträchtigt.
• Bewahren Sie das Gerät nicht länger als 4 Monate ohne Ladung auf, da dies zu einer Beschädigung der Batterie führen kann.
• Laden Sie die Batterie nach jedem Gebrauch auf, um diese in einem optimalen Zustand zu halten.
• Laden Sie das Gerät nicht unter 0°C oder über 40°C auf.

Aufladen

1. Verbinden Sie das Ladegerät mit eine Steckdose (100 – 240 V; 50/60 Hz). Die Anzeige leuchtet grün am Ladegerät.
2. Verbinden Sie das andere Ende des Ladegerätes mit dem Fahrzeug. Die Anzeige am Ladegerät sollte rot werden.
3. Wenn die Anzeige von rot auf grün wechselt, ist der Ladevorgang beendet. Ladegerät vom Fahrzeug und Steckdose trennen. Gerät nicht überladen, da dieses die Lebensdauer der Batterie beeinflussen kann.

WICHTIG: Denken Sie daran, den Gummistopfen nach Abschluss des Ladevorgangs zu schließen, um einen Schutz gegen das Eindringen von Wasser und Staub zu gewährleisten.

Anzeigen

Batterieladung

4 weiße LED Anzeigen signalisieren die Batterieladung:

1. 100-80%: 4 Anzeigen leuchten ständig
2. 79-60%: 3 Anzeigen leuchten ständig
3. 59-40%: 2 Anzeigen leuchten ständig
4. 39-20%: 1 Anzeigen leuchten ständig leuchtet ständig
5. 19-0%: 1 Anzeige blinkt

WARNUNG: Überprüfen Sie vor dem Einsatz immer den Batteriestand. Fahren Sie nicht, wenn die Batterie schwach ist. Dies wird durch eine blinkende LED-Anzeige angezeigt. Laden Sie das Fahrzeug auf, bevor Sie den Roller erneut benutzen.

Modus

Die untere LED-Anzeige zeigt sowohl den Akkuladestand als auch den Betriebsmodus an. Wenn sich das Fahrzeug im Sportmodus befindet, ist die Anzeige weiß. Im Komfortmodus leuchtet die Anzeige grün. Bitte beachten Sie: Wenn die Anzeige grün ist, signalisiert sie auch den Batteriestand.

Technische Daten der Batterie

• Wiederaufladbare Lithium-Ionen-Batterie
- Spannung: 36 V
- Kapazität: 7,8 Ah
• Betriebstemperatur: 0°C \~ + 50°C
• Lagertemperatur: -20°C +50°C
• Ladetemperatur: 0°C \~ + 40°C
• Relative Lagerfeuchtigkeit: 5 \~ 95%
- Ungefähre Ladezeit: bis zu 240 Minuten
- Ladegerät:

»Eingang: 100-240 V, 50/60 Hz

»Ausgang: 42 V; 2 A

• Schutz: vor Überhitzung, Kurzschluss, voller Entladung, Überladung, Überlastung

REINIGUNG

• Gerät nicht während des Ladevorgangs reinigen!
- Reinigen Sie das Äußere des Geräts regelmäßig mit einem weichen leicht feuchten Tuch. Verwenden Sie niemals Scheuermittel oder chemische Reinigungsmittel um das Fahrzeug zu reinigen.

LAGERUNG

• Das Gerät nicht lagern wenn die Batterieladung zu schwach oder entladen ist. Batterie vor der Lagerung voll aufladen um Überentladung wegen zu langer Stillstand vermeiden.
• Es wird empfohlen, die Batterie des Geräts alle 2 Monate aufzuladen, wenn das Fahrzeug nicht verwendet wird, um die Lebensdauer der Batterie aufrechtzuerhalten.
• Verpacken Sie nicht das Fahrzeug und legen es nicht direkt nach dem Laden in die Verpackung, da es beim Aufladen wärmer werden kann - Brandgefahr.

TECHNISCHE DATEN

Allgemeines

• Leistung: 250 W
- Motor: bürstenlos
• Maximalbelastung: 120 kg
• 2 Fahrmodus: Sport und Komfort
• Höchstgeschwindigkeit (Sportmodus): 30 km/h*
- Höchstgeschwindigkeit (Komfortmodus): 22 km/h*
- Reichweite pro Ladung: bis zu 18\~25 km*
• Maximale Steigung: 14°
• IP Schutzart: IP54
• Fahrgestellhöhe: 82 mm
- Plattformhöhe: 150 mm
- Radgröße: 8,5"
• Material: Aluminium
• Faltbare Konstruktion

Funktionen

• Automatische Abschaltung
• Scheibenbremse (Handbremse)
- Frontlicht
- Rücklicht
- Füßstütze
- Klingel
• Geschwindigkeitsmesser
- Spezielle App
• Kompatibilität: Android OS

*Bitte beachten Sie, dass die Reichweite und Geschwindigkeit von verschiedenen Faktoren abhängen. Hier wurden Maximalwerte dargestellt.

Hiermit erklär die Firma LECHPOL ELECTRONICS Sp. z o.o. Sp.k. dass sich das Gerät Elektrischer Trittroller ZAB0030 im Einklang mit den Bestimmungen der Richtlinie 2014/53/UE befindet. Komplette Konformitätserklärung zum herunterladen auf www.lechpol.eu.

DE

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyclen können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Hergestellt in China für LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1, 08-400 Miętne.
