BEDIENUNGSANLEITUNG FL-1300 Eurolite

Bedienungsanleitung User Manual

Flame-Light mit DMX Steuerungsmöglichkeit

Inhaltsverzeichnis / Table of contents

Deutsch

EINFÜHRUNG 4

Produktmerkmale 4

SICHERHEITSHINWEISE 5

GERÄTEBESCHREIBUNG 7

INSTALLATION 7

ANSCHLÜSSE 7

DMX512-Ansteuerung 7

Anschluss ans Netz 8

BEDIENUNG 8

Control Board 8

Standalone-Betrieb 9

Menüstruktur 9

Funk-Fernbedienung WRC-7 10

DMX-Betrieb 10

DMX-Protokoll 11

REINIGUNG UND WARTUNG....11

Sicherungswechsel 11

UMWELTSCHUTZ 11

TECHNISCHE DATEN 12

Zubehör 12

English

INTRODUCTION 13

Product features 13

SAFETY INSTRUCTIONS.... 14

DESCRIPTION OF THE DEVICE 16

INSTALLATION 16

CONNECTIONS 16

DMX512 control 16

Diese Bedienungsanleitung gilt für die Artikelnummer/ This user manual is valid for the article number:

51114411

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

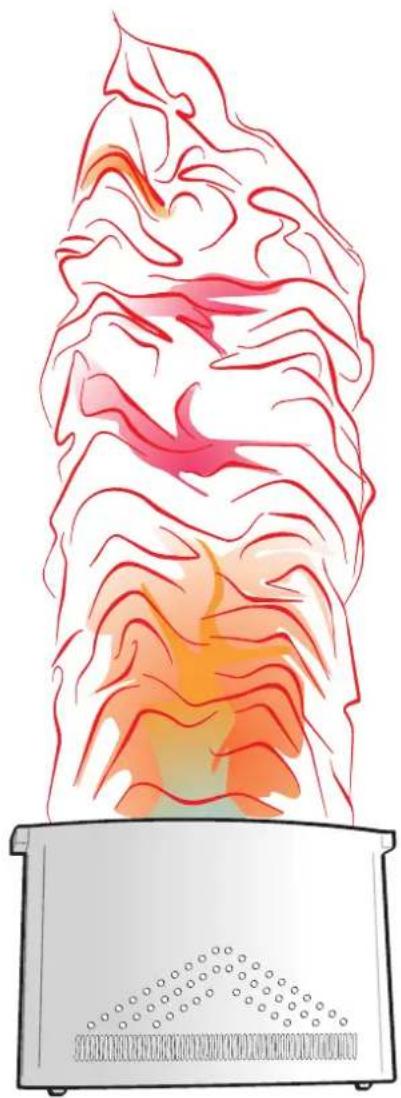

LED FL-1300 Flamelight mit DMX

GEFAHR! Elektrischer Schlag durch Kurzschluss

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Produktmerkmale

DMX-steuerbarer Flammeneffekt mit LEDs (RGB), Flammenhöhe 150 cm

• Bestückung mit 24 x 3-W-RGB-LEDs
  • Unglaublich realistischer Effekt
• Flammenhöhe: 150 cm
• Robuste Ausführung
• Zwei Gebläse
• Bedienbar im Standalone-Modus oder per DMX-Interface
• DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt max. 5 Kanäle)
• Komfortable Adressierung und Einstellung über Steuereinheit mit LED-Anzeige und 4-Bedientasten
• Bequeme Fernsteuerung per mitgelieferter Funk Fernbedienung
• Funktionen: Dimmer, Auto Modi, Geschwindigkeitseinstellungen
  • Verschiedene Deko-Möglichkeiten
• Kaltgerätenetzleitung mit Schutzkontaktstecker im Lieferumfang enthalten
• Eingebaute Sicherung und Ein-/Ausschalter

SICHERHEITSHINWEISE

WARNUNG!

Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser

Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.

Verwendungszweck

• Bei diesem Gerät handelt es sich um ein LED-Flamelight mit dem sich dekorative Lichteffekte erzeugen lassen. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten geeignet.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und hat den Verfall der Garantieleistung zur Folge.

Gefahr durch Elektrizität

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.
  • Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser, starken Vibrationen sowie hohen mechanischen Beanspruchungen aus. Benutzen Sie das Gerät nicht in tropischem Klima.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere Metallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen. Reparaturen müssen durchgeführt werden, wenn Sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war, das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien, angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.

Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit

• Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder angeleitet werden.

Deutsch

Warnung vor Verbrennung und Brand

• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
• Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen angegeben: ⚫…m.
• Halten Sie das Gerät vor leicht entflammbaren Materialien fern. Platzieren Sie es so, dass im Betrieb eine ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen Mindestabstand von 50 cm zu angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt werden.

Warnung vor Verletzungen

• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden.
• Bei einer Montage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder Fangnetz) zu sichern.
• Während Montage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.

Vorsicht - Sachschäden

• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch Pausen unterbrochen werden, um die Lebensdauer des Gerätes zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da ansonsten der Garantieanspruch erlischt.

Batteriehinweise

• Schließen Sie die Batterien nie kurz, werfen Sie sie nie ins Feuer und versuchen Sie auch nicht, sie wieder aufzuladen (Explosionsgefahr!).
• Entfernen Sie die Batterien bei längerem Nichtgebrauch.
• Ausgelaufene Batterien können bei Berührung Hautverätzungen verursachen. Benutzen Sie in solchen Fällen geeignete Schutzhandschuhe.

EU-Konformitätserklärung

Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät LED FL-1300 die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.

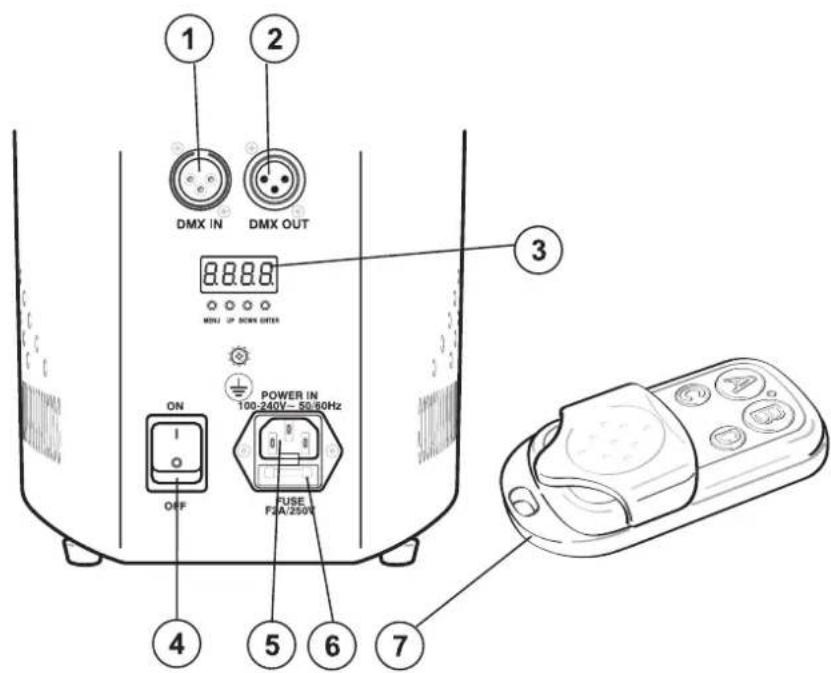

GERÄTEBESCHREIBUNG

(1) DMX-Eingang
(2) DMX-Ausgang
(3) Display mit Bedientasten
(4) ON/OFF Schalter

(5) Netzanschluss
(6) Sicherungshalter
(7) Funkfernbedienung

INSTALLATION

Installieren Sie das Gerät an einem Ort außerhalb des Publikumbereichs.

Stellen Sie das Gerät nur auf kratzunempfindliche Oberflächen.

Das Gerät ist nur zur stehenden Montage vorgesehen.

ANSCHLÜSSE

DMX512-Ansteuerung

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-Kabel.
2 Verbinden Sie den DXM-Ausgang DMX OUT des Showlasers mit dem DMX-Eingang des nächsten Geräts in der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Deutsch

Belegung der XLR-Verbindung:

DMX-Ausgang XLR-Einbaubuchse:

1: Masse 2: Signal (−) 3: Signal (+)

DMX-Eingang XLR-Einbaustecker:

1: Masse 2: Signal (−) 3: Signal (+)

Anschluss ans Netz

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.

1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Durch drücken des ON Schalters ist das Gerät eingeschaltet und die LEDs leuchten.
2 Zum Ausschalten bitte den OFF Schalter drücken. Jetzt können Sie den Netzstecker aus der Steckdose ziehen.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.

BEDIENUNG

Bitte achten Sie vor dem Einschalten darauf, dass der Stoff nicht in die Ansaugöffnung des Ventilators gezogen werden kann. Über die Funk Fernbedienung (Taste A) lässt sich der Lüfter des Gerätes ein- bzw. ausschalten.

Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben und der ON Schalter gedrückt wurde, nimmt der LED FL-1300 Flamelight mit DMX den Betrieb auf.

Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Betrieb über das Control Board oder im DMX-gesteuerten Modus über ein DMX-Lichtsteuergerät betrieben werden.

Der LED FL-1300 Flamelight mit DMX verfügt über eine Memory Funktion. Das zuletzt gewählte Programm wird wieder abgespielt sobald das Gerät erneut in Betrieb genommen wird.

Control Board

Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse oder der Programm-Modus einstellen.

MENU

DOWN

UP

ENTER

Über die MENU Taste gelangen Sie ins Menü. Durch Drücken der UP/DOWN-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die ENTER-Taste. Durch Drücken der UP/DOWN-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der ENTER-Taste. Der jeweilige Modus kann durch die MENU-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden aufgeführt.

Standalone-Betrieb

Menüstruktur

Modus	Auswahl		Funktion
DMX-Betrieb	d001 d001-5	12 5-Kanal-Modus und Startadresse
Automatikbetrieb	CC01 CC01	CC99	Farbwechsel mit zunehmender Geschwindigkeit
Automatikbetrieb	CP01 CP01	CP99	Farbüberblendung mit zunehmender Geschwindigkeit
Dimmer		r000-255 Rot 0-100%
		G000-255 Grün 0-100%
		b000-255 Blau 0-100%

Automatikbetrieb

Im Automatikbetrieb stehen verschiedene 2 Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart CC01 anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von CC01 (langsam) bis CC99 (schnell) ein. Bestätigen Sie mit der Taste ENTER.
2 Drücken Sie die Taste MENU so oft, bis das Display CP01 anzeigt. Bestätigen Sie mit der Taste ENTER. Stellen Sie mit den Tasten UP und DOWN die Ablaufgeschwindigkeit des Programms von CP01 (langsam) bis CP99 (schnell) ein. Bestätigen Sie mit der Taste ENTER.

Dimmer

Im Menu r000 lässt sich die Gesamthelligkeit für die Farbe Rot einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü r000 anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit. Bestätigen Sie mit der Taste ENTER.

Im Menu G000 lässt sich die Gesamthelligkeit für die Farbe Grün einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü G000 anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit. Bestätigen Sie mit der Taste ENTER.

Im Menu b000 lässt sich die Gesamthelligkeit für die Farbe Grün einstellen.

1 Drücken Sie die Taste MENU so oft, bis das Display das Menü b000 anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit. Bestätigen Sie mit der Taste ENTER.

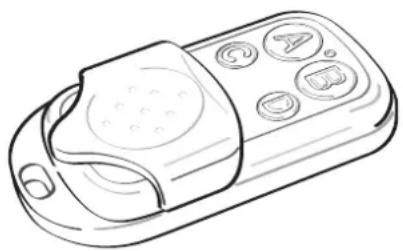

Funk-Fernbedienung WRC-7

In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

Taste Programme
A		Erster Tastendruck: Lüfter AN, zweiterTastendruck: Lüfter AUS
C		1→2→3→4→5→1...
	1 Rote LEDs
	2 Grüne LEDs
	3 Blaue LEDs
	4	Farbüberblendung: Rot – Gelb – Grün – Türkis– Blau – Magenta – Weiß
	5	Farbwechsel: Rot – Gelb – Grün – Türkis –Blau – Magenta – Weiß
B	1,2,3	LEDs AN
	4,5 Zunehmende Geschwindigkeit
D	1,2,3	LEDs AUS
	4,5 Abnehmende Geschwindigkeit

• Die Fernbedienung wird mit eingesetzter Batterie geliefert.
- Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss auswechselt werden. Öffnen Sie dazu auf der Rückseite die drei kleinen Schrauben des Batteriefachdeckels. Für den Betrieb der Fernbedienung wird eine 12 V, Typ 27A Batterie benötigt. Setzen Sie die Batterie ein und schließen wieder die Schrauben des Batteriefachdeckels, auf der Rückseite.
- Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.

DMX-Betrieb

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 5 Steuerkanäle. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse für den ersten DMX-Kanal eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts.

1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart d001 anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Beim Empfang von DMX-Steuersignalen blinkt das Display. Fehlen die Steuersignale, ist das Display konstant.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

Die Werte der jeweiligen Kanalbelegungen entnehmen Sie bitte folgenden Tabellen des DMX-Protokolls:

DMX-Protokoll

5-Kanal-Modus

Kanal DMX-Wert Funktion
1	000-255 Rot (0 - 100 %)
2	000-255 Grün (0 - 100 %)
3	000-255 Bau (0 - 100 %)
4	000-055 Keine Funktion
	056-155 Farbwechsel,mit zunehmender Geschwindigkeit (0 - 100 %)
	156-255 Farbüberblendung,mit zunehmender Geschwindigkeit 0 – 100 %)
5	000-005 Lüftung aus
	006-255 Lüftung an

REINIGUNG UND WARTUNG

Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann.

1 Trennen Sie das Gerät vom Netz, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.

Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.

Sicherungswechsel

Wenn die Feinsicherung des Geräts defekt ist, ersetzen Sie diese durch eine Sicherung gleichen Typs.

1 Trennen Sie das Gerät vom Netz.
2 Öffnen Sie den Sicherungshalter am Netzanschluss mit einem passenden Schraubendreher.
3 Entfernen Sie die defekte Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.
4 Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Danach kann das Gerät wieder mit dem Netz verbunden werden.

UMWELTSCHUTZ

Informationen zur Entsorgung

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

TECHNISCHE DATEN

Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 140 W
Schutzklasse: I
Sicherung: F2A, 250V
Anzahl der DMX-Kanäle: 5
DMX512-Anschluss: 3-pol XLR
LED-Typ: 3 W RGB
Anzahl der LEDs: 24
Abstrahlwinkel: 10°
Maße (L x B x H): 525 x 238 x 342 mm
Gewicht: 8 kg
Funkfernbedienung Batterie: 12 V, Typ A27
Trägerfrequenz: UHF 433 MHz

Zubehör

EUROLITE WRC-7 Funkfernbedienung	Best.-Nr. 51114413
EUROLITE DMX Kabel XLR 3pol 3m sw	Best.-Nr. 3022785H
PSSO DMX Kabel XLR 3pol 3m sw Neutrik	Best.-Nr. 30227810

Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 24.04.2018

USER MANUAL

eurolite®
