GA-MA790X-UD3P - Motherboard GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Motherboard
Marke	GIGABYTE
Modell	GA-MA790X-UD3P
CPU-Sockel	AM3 (kompatibel mit AM2+)
Chipsatz	AMD 790X
Formfaktor	ATX
Unterstützter Arbeitsspeicher	DDR2, bis zu 16 GB (4 Steckplätze)
Erweiterungssteckplätze	2 PCI Express 2.0 x16, 3 PCI Express x1, 2 PCI
Speicher	6 SATA 3 Gb/s Anschlüsse, 1 IDE-Anschluss
USB	12 USB 2.0 Anschlüsse (8 hinten, 4 über Stiftleisten)
Audio	Realtek ALC889A, 8-Kanal HD Audio
Netzwerk	Realtek 8111C Gigabit Ethernet
Stromanschlüsse	24-polig ATX, 8-polig EPS 12V
Abmessungen	30,5 cm x 24,4 cm
Gewicht	ca. 1,2 kg
Chipsatzkühler	Passiv
BIOS	Award BIOS 8 MB
Pflege	Mit einem trockenen, weichen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Gerät vor jeder Handhabung ausschalten und vom Netz trennen
Ersatzteile und Reparierbarkeit	Bei GIGABYTE erhältlich; Reparatur durch Fachmann empfohlen
Allgemeine Informationen	Vollständiges Handbuch als PDF herunterladbar

Häufig gestellte Fragen - GA-MA790X-UD3P GIGABYTE

Wie installiere ich einen AMD-Prozessor auf diesem Motherboard?

Heben Sie den Hebel des CPU-Sockels an. Richten Sie das Dreieck des Pin-1 des Prozessors auf das Dreieck am Sockel aus. Setzen Sie den Prozessor vorsichtig und ohne Gewalt ein. Senken Sie den Hebel, um zu verriegeln.Stellen Sie sicher, dass die Pins perfekt passen.

Wie installiere ich den Arbeitsspeicher (RAM)?

Öffnen Sie die Halteclips an den Enden des Steckplatzes. Richten Sie die Kerbe des Moduls an der Nut des Steckplatzes aus. Setzen Sie es senkrecht ein und drücken Sie, bis die Clips einrasten. Beachten Sie die empfohlenen Steckplätze für den Dual-Channel-Betrieb.

Wie ist die Vorgehensweise zum Einbau des Motherboards in das Gehäuse?

Installieren Sie zuerst die mitgelieferte E/A-Blende. Setzen Sie das Motherboard in das Gehäuse und richten Sie die Montagelöcher aus. Befestigen Sie es mit den passenden Schrauben. Verwenden Sie bei Bedarf Abstandshalter.

Wie schließe ich die Kabel des Frontpanels an?

Lokalisieren Sie den F_PANEL-Header auf dem Motherboard. Verbinden Sie die Kabel gemäß Schema: Power, Reset, LED, Lautsprecher. Die Polaritäten sind angegeben. Konsultieren Sie das Handbuch für die genaue Pinbelegung.

Wie installiere ich eine PCI Express Grafikkarte?

Öffnen Sie den Riegel des PCIe-x16-Steckplatzes. Setzen Sie die Grafikkarte ein und richten Sie die Kerben aus. Drücken Sie fest bis zum Einrasten. Befestigen Sie die Halterung mit einer Schraube. Stellen Sie sicher, dass die zusätzliche Stromversorgung angeschlossen ist.

Wie schließe ich eine SATA-Festplatte an?

Schließen Sie ein SATA-Kabel zwischen der Festplatte und einem SATA-Anschluss auf dem Motherboard an. Schließen Sie das SATA-Stromkabel vom Netzteil an. Bei SATA sind keine Jumper erforderlich.

Welche Arten von Lüftern kann ich wo anschließen?

Schließen Sie den Prozessorlüfter an den CPU_FAN-Anschluss an. Es sind Systemlüfteranschlüsse (SYS_FAN) verfügbar. Verwenden Sie 3- oder 4-polige Lüfter. Die Drehzahl kann im BIOS gesteuert werden.

Welche Sicherheitsvorkehrungen sind vor der Installation zu treffen?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Arbeiten Sie auf einer antistatischen Unterlage. Vermeiden Sie das Berühren von Kontakten und empfindlichen Bauteilen. Tragen Sie wenn möglich ein Antistatik-Armband.

Wie konfiguriere ich die Startreihenfolge im BIOS?

Drücken Sie beim Starten Entf oder F2, um ins BIOS zu gelangen. Gehen Sie zum Tab 'Boot' oder 'Boot Order'. Wählen Sie das primäre Startgerät (Festplatte, optisches Laufwerk usw.). Speichern und beenden.

Wo finde ich das vollständige Handbuch?

Das vollständige Handbuch ist als kostenloser PDF-Download auf der Website notice-facile.com verfügbar. Sie können es auch in Ihrer Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG GA-MA790X-UD3P GIGABYTE

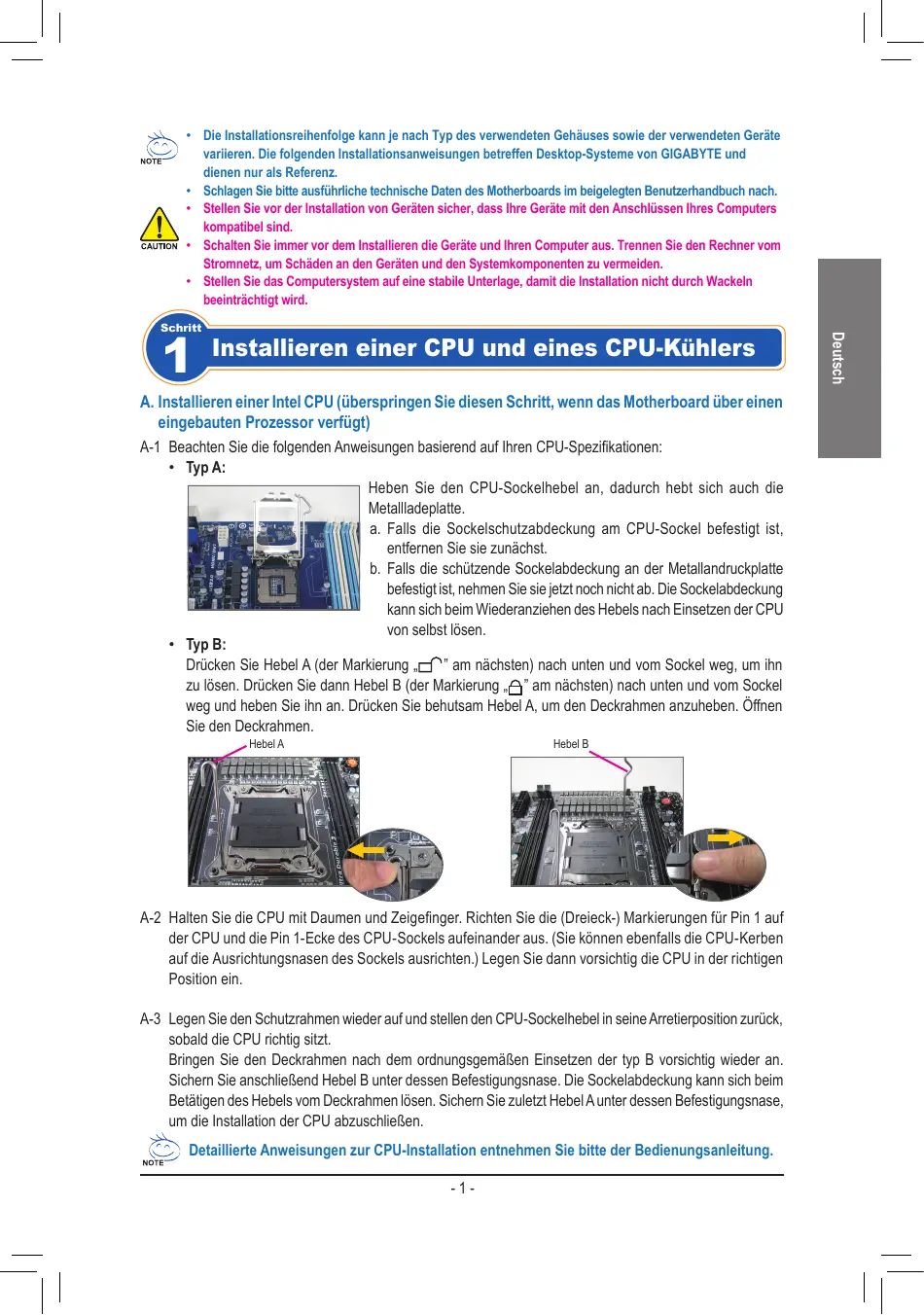

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
  Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
• Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihr's Computers kompatibel sind.
• Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachten Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Socket befestigt ist, entfernen Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst lösen.

Typ B:

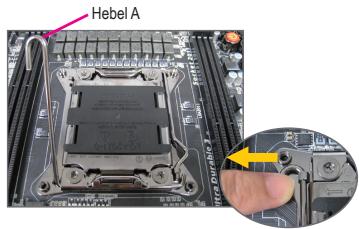

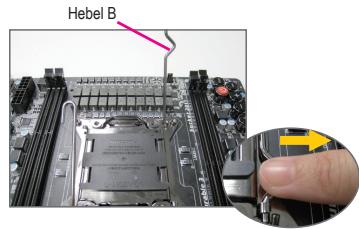

Drücken Sie Hebel A (der Markierung „□” am{nachsten) nach unten und vom Sockel weg, um ihn zu loseen. Drucken Sie dann Hebel B (der Markierung „ ” am{nachsten) nach unten und vom Sockelweg und haben Sie ihn an. Drucken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Offnen Sie den Deckrahmen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.
A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen losen. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschlieben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.
B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

CAUTION

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in diesen Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitsspeichermodulus

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

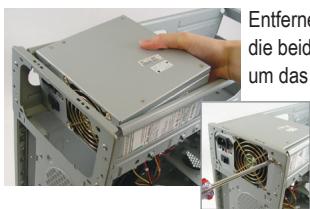

Einrichten des Gehäuses/ Installieren des Netzteils

Entfernen Sieittewieam Beisiel des GIGABYTE Desktop-Systems zuerst die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden

Stelle im Gehäuse, fixieren Sie es mit Schrauben. Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses varieren.

Damit Ihr System ausreichend Strom erhält, sollenn Sie unbedingt ein hochwertiges Netzteil einsetzen. Wenn Sie ein Netzeil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder{lssst sich nicht starten.

Installieren des Motherboards

Entferen Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie die durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützt. Entfern den sie entsprachende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.
• Stellen Sie safer, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke. Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.
Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungenprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüssle, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A:

Pinbelegung B:

MSG: Meldung-/Betrieb-/Ruhezustand-LED

PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

Verbinden der Peripheriegeräte

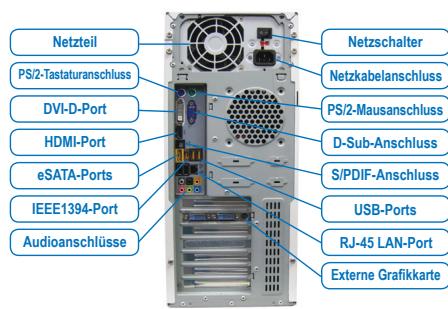

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedend den Computer and das Stromnetz an, schalten das System ein und installmenten Sie benöigte Software.
