GA-8IG1000 PRO-G - Motherboard GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	GIGABYTE
Modell	GA-8IG1000 PRO-G
CPU-Sockel	LGA775
Chipsatz	Intel 865G / ICH5
Formfaktor	ATX (30,5 x 24,4 cm)
Arbeitsspeicher	4 DDR-Steckplätze, max. 4 GB, Dual-Channel
Erweiterungssteckplätze	1x AGP 8x, 5x PCI
Speicher	2x IDE (ATA-100/66), 2x SATA (1,5 Gbit/s)
USB	8x USB 2.0 (4 auf der Rückseite, 4 über Header)
Audio	Realtek ALC655, 6-Kanal (HD Audio)
Netzwerk	Realtek 10/100/1000 Mbit/s (GbE)
Erforderliche Stromversorgung	ATX 24-Pin + 4-Pin 12V Anschluss
Gewicht (ca.)	0,8 kg
Hauptfunktionen	Unterstützung für Intel Pentium 4 mit Hyper-Threading, Dual-Channel DDR400, AGP 8x
Pflege	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und scheuernde Reinigungsmittel vermeiden.
Sicherheit	Vor dem Eingriff Netzstecker ziehen. Ein antistatisches Armband verwenden.
Ersatzteile	SATA-Kabel, IDE-Kabel, I/O-Blende, CMOS-Batterie (CR2032)
Reparierbarkeit	CPU, RAM, Batterie, Grafikkarte und Erweiterungen vom Benutzer austauschbar

Häufig gestellte Fragen - GA-8IG1000 PRO-G GIGABYTE

Welcher Prozessortyp ist mit der GA-8IG1000 PRO-G kompatibel?

Dieses Mainboard unterstützt Intel Pentium 4 Prozessoren mit LGA775 Sockel, einschließlich Modelle mit Hyper-Threading. Die Kompatibilitätsliste finden Sie auf der GIGABYTE-Website.

Wie hoch ist die maximale RAM-Kapazität und der Speichertyp?

Das Mainboard unterstützt bis zu 4 GB DDR Speicher (Double Data Rate) im Dual-Channel Modus. Verwenden Sie DDR400 (PC3200) Module für beste Leistung.

Wie installiere ich den Prozessor korrekt?

Heben Sie den Hebel des CPU-Sockels an, öffnen Sie die Druckplatte, richten Sie das Dreieck von Pin 1 des Prozessors mit dem des Sockels aus, setzen Sie die CPU vorsichtig ein, schließen Sie die Platte und senken Sie den Hebel ab. Niemals Gewalt anwenden.

Was tun, wenn der Computer nach dem Zusammenbau nicht startet?

Überprüfen Sie die Verbindungen des Frontpanels (Power SW, Reset), die Stromversorgung (24+4 Pin) und ob das Mainboard richtig verschraubt ist. Versuchen Sie, nur mit CPU, einem RAM-Modul und der Grafikkarte zu starten.

Wie schließe ich das Frontpanel (LEDs, Tasten) an?

Sehen Sie im Handbuch des Mainboards nach. Die Pins sind in der Regel beschriftet: PWR (Power Switch), RES (Reset), HDD LED, PWR LED, SPEAKER. Beachten Sie die Polarität der LEDs.

Warum funktioniert der Ton nicht?

Stellen Sie sicher, dass die Realtek Audio-Treiber installiert sind. Überprüfen Sie den Anschluss der Lautsprecher an der Line Out (grün) Buchse. Aktivieren Sie das Audiogerät im BIOS und im Betriebssystem.

Wie setze ich das BIOS zurück (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Entfernen Sie die CMOS-Batterie (CR2032) für 30 Sekunden und setzen Sie sie wieder ein. Sie können auch den CLR_CMOS-Jumper verwenden (siehe Handbuch).

Kann ich eine SATA-Festplatte mit diesem Mainboard verwenden?

Ja, das Mainboard verfügt über 2 SATA-Anschlüsse (1,5 Gbit/s). Schließen Sie das SATA-Kabel an die Festplatte und das Mainboard an. Konfigurieren Sie den SATA-Modus im BIOS (IDE, AHCI oder RAID) entsprechend Ihrem System.

Welche Betriebssysteme sind kompatibel?

Windows 98/Me/2000/XP werden offiziell unterstützt. Windows 7/10/11 können mit eingeschränkten Treibern funktionieren. Für Linux verwenden Sie generische Treiber.

Das Mainboard piept beim Start: Was bedeuten die Pieptöne?

Die Pieptöne variieren je nach BIOS (Award/Phoenix). Ein langer Piepton gefolgt von zwei kurzen weist auf ein Problem mit der Grafikkarte hin. Konsultieren Sie das Handbuch für die genaue Bedeutung.

BEDIENUNGSANLEITUNG GA-8IG1000 PRO-G GIGABYTE

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
  Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
• Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihr's Computers kompatibel sind.
• Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachten Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Socket befestigt ist, entferen Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst lösen.

Typ B:

Drücken Sie Hebel A (der Markierung „□” am{nachsten) nach unten und vom Sockel weg, um ihn zu losen. Drucken Sie dann Hebel B (der Markierung „ ” am{nachsten) nach unten und vom Sockelweg und haben Sie ihn an. Drucken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Offnen Sie den Deckrahmen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.
A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen lose. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschlieben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.
B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

CAUTION

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in thisem Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).
C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitssspeichermodulus

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

Einrichten des Gehäuses/ Installieren des Netzteils

Entfernen Sieittewieam Beisiel des GIGABYTE Desktop-Systems zuerst die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden

Stelle im Gehäuse, fixieren Sie es mit Schrauben. Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses varieren.

Damit Ihr System ausreichend Strom erhält, sollenn Sie unbedingt ein hochwertiges Netzeil einsetzen. Wenn Sie ein Netzeil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder{lsst sich nicht starten.

Installieren des Motherboards

Entfern den Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie die durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützen. Entfern den sie entspruchende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.
• Stellen Sie safer, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke. Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.
Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungenprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüssle, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A:

Pinbelegung B:

MSG: Meldung-/Betrieb-/Ruhezustand-LED

PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

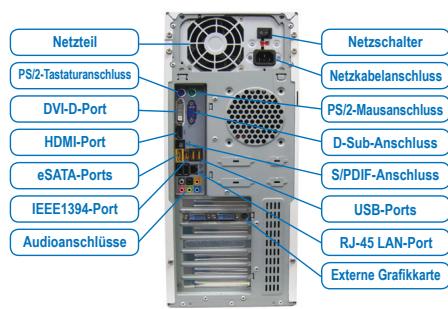

Verbinden der Peripheriegeräte

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedend den Computer and das Stromnetz an, schalten das System ein und installmenten Sie benöigte Software.
