BEDIENUNGSANLEITUNG DPX-610 MP Eurolite

BEDIENUNGSANLEITUNG USER MANUAL

Inhaltsverzeichnis/Table of contents

Deutsch

1. EINFÜHRUNG......3
2. SICHERHEITSHINWEISE.... 3
3. BESTIMMUNGSGEMÄSSE VERWENDUNG 5
4. GERÄTEBESCHREIBUNG 5

4.1 Features 5
4.2 Geräteübersicht.... 6

1. SETUP 8

5.1 Installation 8
5.2 Analoger Eingang....8
5.3 Ausgänge 8
5.4 DMX-512 Ansteuerung 8
5.5 Anschluss ans Netz....9

1. BEDIENUNG 10

Manuelles Dimmen 10
Display....10
Navigieren durch das Menü 10
Dmx fail 11
Pha Corr....11
Dmx addr....11
Preheating....12
Curve 12

1. REINIGUNG UND WARTUNG.... 13

2. TECHNISCHE DATEN....13

English

1. INTRODUCTION 14
2. SAFETY INSTRUCTIONS .... 14
3. OPERATING DETERMINATIONS.... 16
4. DESCRIPTION 16

4.1 Features.... 16
4.2 Elements 17

1. SETUP 19

5.1 Installation 19
5.2 Analog input 19
5.3 Outputs....19
5.4 DMX-512 control 19
5.5 Connection with the mains....20

1. OPERATION 21

Diese Bedienungsanleitung gilt für die Artikelnummern 70064120, 70064122, 7006425, 70064130

This user manual is valid for the article numbers 70064120, 70064122, 7006425, 70064130

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.eurolite.de

BEDIENUNGSANLEITUNG

eurolite®

DPX Serie

6-Kanal DMX-Dimmerpack

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein EUROLITE DPX Dimmerpack entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Eurolite DPX Dimmerpack aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Deutsch

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Kinder und Laien vom Gerät fern halten!

Das Gerät darf niemals unbeaufsichtigt betrieben werden!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen elektronischen Dimmer, mit dem sich andere Geräte wie Scheinwerfer in Diskotheken, auf Bühnen etc. dimmen lassen. Dieses Produkt ist für den Anschluss an 230 V - 380 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Digitales 6-Kanal Dimmerpack

• Universale Lichtendstufe für professionellen Einsatz
• Kann sowohl einphasig als auch dreiphasig betrieben werden
• 6 × 10 ~A / 6 × 20 ~A
• Sowohl DMX-Steuerung als auch analoge Steuerung möglich
  • Die DMX-Startadresse lässt sich am Gerät einstellen
• Synchronisation mehrerer DPX über DMX möglich
• Einstellen der Lampenvorheizung möglich
• Alle Modi werden sowohl über LEDs als auch über das Display angezeigt
• Mit Sicherungsautomat pro Kanal

Deutsch

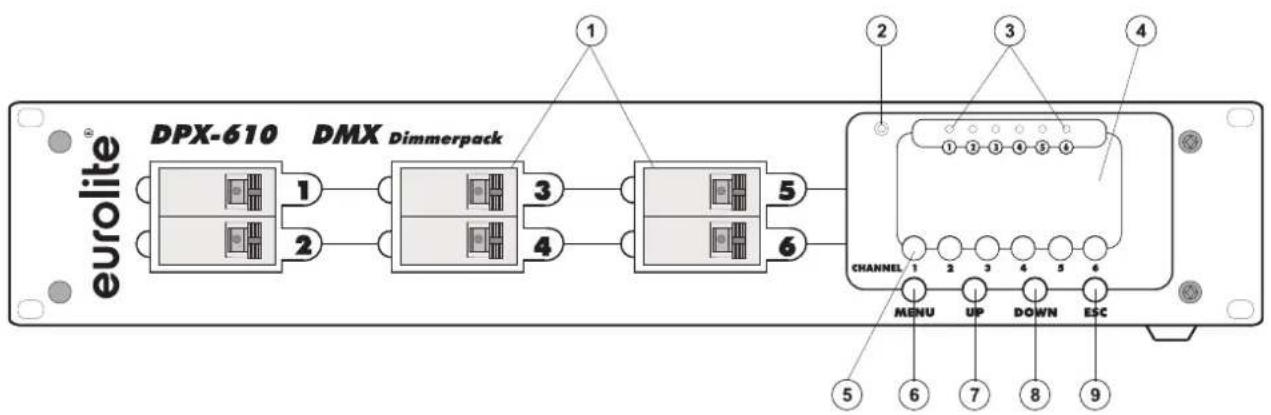

4.2 Geräteübersicht

1a Testschalter
1b Fehlerstromschutzschalter
1. Sicherungsautomaten
2. DMX Kontroll LED
3. Kanal-LEDs
4. LCD-Display
5. Kanaltasten
6. Menu-Taste
7. Up-Taste
8. Down-Taste
9. Esc-Taste

DPX-610 DMX / DPX-620 DMX

1. DMX-Eingangsbuchse
2. DMX-Ausgangsbuchse
3. Analog-Buchsen
4. Ausgangsbuchsen
5. Netzanschluss

DPX-610 MP DMX

1. DMX-Eingangsbuchse
2. DMX-Ausgangsbuchse
3. Analog-Buchsen
4. 16-polige Hochlastbuchse
5. Netzanschluss

DPX-610 S

1. DMX-Eingangsbuchse
2. DMX-Ausgangsbuchse
3. Analog-Buchsen
4. Schutzkontakt-Steckdosen
5. Netzanschluss

5. SETUP

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.

Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Lichtendstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.

Sie können die Lichtendstufe mit vier Schrauben M6 im Rack befestige

5.2 Analoger Eingang

Über die analoge Eingangsbuchse können Sie Ihre Lichtsteuerung anschließen.

Die Belegung der 8-poligen DIN-Buchse lautet:

1. Kanal 1 4. Kanal 4 7. Masse

2. Kanal 2 5. Kanal 5 8. Not connected

3. Kanal 3 6. Kanal 6

5.3 Ausgänge

Die Ausgänge des DPX-610 gehen über die Klemmen hinter der Blindplatte.

Die Ausgänge des DPX-610 MP gehen über eine 16-polige Hochlastbuchse auf der Geräterückseite.

Die Ausgänge des DPX-610 S gehen über Schutzkontakt-Stecker auf der Geräterückseite.

Über die Klemmen / Hochlastbuchsen / Schutzkontakt-Stecker schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro Kanal 2300 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 60 A niemals überschritten werden darf!

Die Belegung der 16-poligen Hochlastbuchse lautet:

Occupation:

CH-1 1+9

CH-2 2+10

CH-3 3+11

CH-4 4+12

CH-5 5+13

CH-6 6+14

Die Ausgänge des DPX-620 gehen über die Klemmen hinter der Blindplatte.

Über die Klemmen schließen Sie Ihre Verbraucher an. Die maximale Last beträgt pro Kanal 4600 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 120 A niemals überschritten werden darf!

5.4 DMX-512 Ansteuerung

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.

Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.

Deutsch

Belegung der XLR-Verbindung:

DMX-Ausgang
XLR-Einbaubuchse:

1: Masse
2: Signal (−)
3: Signal (+)

DMX-Eingang
XLR-Einbaustecker:

1: Masse
2: Signal (−)
3: Signal (+)

Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Ω Widerstand in einen XLR-Stecker zwischen Signal (−) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.

Adressierung des Gerätes

Die Adressierung der DMX-Startadresse finden Sie unter dem Punkt Bedienung.

5.5 Anschluss ans Netz

LEBENSGEFAHR!

Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!

Die Belegung der Anschlussleitungen ist wie folgt:

Mehrphasig:

Leitung	Pin	International
Schwarz	Außenleiter	1	L1
Braun	Außenleiter	2	L2
Grau	Außenleiter	3	L3
Blau	Neutralleiter	N
Gelb/Grün	Schutzleiter

Einzelphasig:

Leitung	Pin	International
Schwarz	Außenleiter	L
Braun	Außenleiter	L
Grau	Außenleiter	L
Blau	Neutralleiter	N
Gelb/Grün	Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Deutsch

Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

6. BEDIENUNG

Manuelles Dimmen

Ungeachtet der Einstellungen im Menü und dem DMX Signal können Sie die Kanäle auch manuell dimmen indem Sie die Kanaltasten (5) drücken.

Display

Als erstes sehen Sie auf dem LCD Display die Version der Software. Während des Anzeigens der Version führt das Gerät einen Selbsttest durch. Die DMX LED leuchtet mehrmals auf. Wenn der Selbsttest abgeschlossen ist, sind Sie im Hauptmenü.

Als erstes wird auf der LCD-Anzeige der Pegel der Kanäle angezeigt. Die Anzeige links zeigt den aktuell angesteuerten Kanal und Kanalwert an.

Die restlichen Kanäle und deren Auslastung wird durch die Balken rechts dargestellt.

Über die Tasten unter der LCD-Anzeige lässt sich durch die verschiedenen Menüs navigieren und verschiedene Werte eintragen.

Navigieren durch das Menü

Starten Sie Ihren DPX Dimmer. Nach dem Selbsttest sind Sie bereits im Hauptmenü. Die Anzeige sieht wie folgt aus:

Dmx fail

Die Hauptmenü Punkte sind: Dmx fail, Pha corr, Dmx addr, Preheating, Curve.

Wählen Sie einen der 5 Punkte mit den UP und DOWN-Tasten aus und drücken Sie die MENÜ-Taste um in das Untermenü zu kommen.

Mit den UP und DOWN-Tasten lassen sich die Werte einfach durch jeweiliges Drücken um 1 nach oben oder 1 unten verändern. Falls Sie einen Wert schneller ändern wollen, bleiben Sie min. 2 Sekunden auf den UP und DOWN-Tasten.

Mit ESC kommen Sie wieder zurück in das Hauptmenü.

Um z.B. in den Punkt Dmx fail zu kommen drücken Sie einfach die MENU-Taste. Nun sind Sie im Untermenü. Die LCD-Anzeige sollte wie folgt aussehen.

Dmx fail Prog08

Wichtig! Einen Unterstich im Display zeigt Ihnen wo Sie sich im Menü befinden!

Deutsch

Dmx fail

Drücken Sie MENU um in das erste Menü, Dmx fail, zu kommen.

Die LCD Anzeige sollte nun so aussehen.

Dmx fail Prog08

Wählen Sie mit UP und DOWN zwischen Hold, Analog und 12 Programmen.

Hold: Dient dazu, das zuletzt erhaltene DMX Signal zu behalten.

Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Analog: Zur analogen Ansteuerung des Dimmerpacks. Liegt außerdem ein DMX-Signal an, hat dieses immer Vorrang. Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Progxx: Zur Wiedergabe der eingebauten Programme. Liegt außerdem ein DMX-Signal an, hat dieses immer Vorrang (DMX-LED blinkt). Drücken Sie MENU um wieder in das Hauptmenü zu kommen oder ESC um die Ablaufgeschwingkeit der eingebauten Programme verändern. Durch längeres Drücken dieser Tasten können Sie den Wert schneller verändern. Die Geschwindigkeit lässt sich von 00.1S – 20.0S regeln. Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Speed 00.4S

Pha Corr

Drücken Sie MENU um in das zweite Menü, Pha Corr, zu kommen.

Die LCD Anzeige sollte nun so aussehen.

Pha Corr Yes

Wählen Sie mit UP und DOWN zwischen Yes und No.

Yes: Dient dazu, die Phastenkorrektur einzuschalten.

No: Dient dazu, die Phastenkorrektur auszuschalten.

Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Dmx addr

Drücken Sie MENU um in das dritte Menü, Dmx adrr, zu kommen.

Die LCD Anzeige sollte nun so aussehen.

Dmx addr Block

Wählen Sie mit UP und DOWN zwischen Single und Block und drücken Sie MENU.

Single: Richten Sie eine Adresse (001 – 512) für einen einzelnen Kanal ein. Dabei können mehrere Kanäle auch die gleiche Adresse belegen. Diese Einstellungen beeinflusst die anderen Adressen nicht.

Block: Richten Sie eine Startadresse (001 – 512) für den ersten Kanal ein. Die anderen Adressen werden werden den restlichen Kanälen hinzugefügt.

Deutsch

Untermenü Single

Chan[1]

[023]

Wählen Sie mit UP und DOWN den Kanal und drücken Sie MENU. Stellen Sie nun mit UP und DOWN die Adresse ein.

Drücken Sie ESC um einen weiteren Kanal einzustellen oder drücken Sie mehrmals ESC um wieder in das Hauptmenü zu kommen.

Untermenü Block

Start

[044]

Stellen Sie mit UP und DOWN die Adresse ein.

Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Preheating

Drücken Sie MENU um in das vierte Menü, Preheat, zu kommen.

Die LCD Anzeige sollte nun so aussehen.

Preheat

All

Wählen Sie mit UP und DOWN zwischen All und Single und drücken Sie MENU.

All: Dient dazu, dass alle Kanäle vorgewärmt werden.

Single: Dient dazu, einzelne Kanäle vorzuwärmen.

Untermenü All

All

[044%]

Stellen Sie mit UP und DOWN einen Wert zwischen 000% - 050% ein.

Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

Untermenü Single

Chan[1]

[023%]

Wählen Sie mit UP und DOWN den Kanal und drücken Sie MENU. Stellen Sie nun mit UP und DOWN die Vormwärme-Intensität des Kanals zwischen 000% - 050% ein.

Drücken Sie ESC um einen weiteren Kanal zu konfigurieren oder drücken Sie mehrmals ESC um wieder in das Hauptmenü zu kommen.

Curve

Drücken Sie MENU um in das fünfte Menü, Curve, zu kommen.

Die LCD Anzeige sollte nun so aussehen.

Curve

Linear

Wählen Sie mit UP und DOWN zwischen Linear, Switch und Square und drücken Sie MENU.

Drücken Sie ESC um wieder in das Hauptmenü zu kommen.

7. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Wenn die Sicherung fällt, stellen Sie den Unterbrecher wieder zurück.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden gesetzlichen Vorschriften.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

8. TECHNISCHE DATEN

DPX-610 DPX-610 S	DPX-610 MP DPX-620
Spannungsversorgung:	230-380 V AC,50 Hz ~	230-380 V AC,50 Hz ~	230-380 V AC,50 Hz ~	230-380 V AC,50 Hz ~
Max. Gesamtleistung:	13800 W 13800 W 13800 W 27600 W
Max. Gesamtstrom:	60 A 60 A 60 A 120 A
Anzahl	Steuerkanäle:	6	6	6
Max.Nennleistung/Kanal:	2300 W	2300 W	2300 W	4600 W
Max. Nennstrom/Kanal:	10 A 10 A 10 A 20 A
Integrierte Programme:	12	12	12	12
Ausgangsbuchsen:	ÜberKlemmleiste	Schutzkontakt-stecker	16-poligeHochlastbuchse	ÜberKlemmleiste
Sicherungsautomat:	6 x C 10 A	6 x C 10 A	6 x C 10 A	6 x C 20 A
Maße (BxTxH):	410 x 482 x 95 mm	410 x 482 x 95 mm	443 x 482 x 95 mm	420 x 482 x 95 mm
	19"-Einbaumaße mit 2 HE	19"-Einbaumaße mit 2 HE	19"-Einbaumaße mit 2 HE	19"-Einbaumaße mit 2 HE
Mindesteinbautiefe:	500 mm	500 mm	500 mm	500 mm
Gewicht:	8 kg	8 kg	8,5 kg	8 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 15.05.2014 ©

English

USER MANUAL

eurolite®

DPX series

6-channel DMX dimmer pack

CAUTION!
