IR-730 - Thermometer Amprobe - Kostenlose Bedienungsanleitung

Produkttyp	Berührungsloses Infrarot-Thermometer
Marke	Amprobe
Modell	IR-730
Messbereich	-50 °C bis 510 °C (-58 °F bis 950 °F)
Genauigkeit	±2 % vom Messwert oder ±2 °C (der größere Wert)
Auflösung	0,1 °C / 0,1 °F
Abstand zum Messfleck (D:S)	12:1
Emissionsgrad	Fest auf 0,95
Ansprechzeit	Weniger als 500 ms
Display	Hintergrundbeleuchtetes LCD
Laserpointer	Ja, Klasse II
Funktionen	Messwertspeicher, Niedrigbatterieanzeige, automatische Abschaltung
Stromversorgung	9V-Batterie (Typ 6LR61)
Batterielebensdauer	Etwa 40 Stunden Dauerbetrieb (Laser aus)
Abmessungen	152 x 101 x 38 mm
Gewicht	170 g (mit Batterie)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 60 °C
Betriebsfeuchte	10 bis 90 % r.F. ohne Kondensation
Reinigung	Gehäuse mit einem trockenen Tuch abwischen. Linse mit einem in Isopropylalkohol getränkten Wattestäbchen reinigen.
Wartung	Bei längerer Nichtbenutzung die Batterie entnehmen.

Häufig gestellte Fragen - IR-730 Amprobe

Wie wechsle ich die Batterie des Amprobe IR-730?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie den Deckel zur Seite schieben. Ersetzen Sie die verbrauchte 9V-Batterie durch eine neue unter Beachtung der Polarität. Schließen Sie den Deckel wieder.

Wie schalte ich zwischen Celsius und Fahrenheit um?

Drücken Sie die Taste °C/°F an der Seite des Geräts, um zwischen den beiden Einheiten umzuschalten. Die ausgewählte Einheit wird auf dem Display angezeigt.

Was ist das Verhältnis von Entfernung zum Messfleck (D:S)?

Das D:S-Verhältnis von 12:1 bedeutet, dass für jede Entfernung von 12 cm der Durchmesser des Messbereichs 1 cm beträgt. Beispielsweise deckt die Messung in 12 cm Entfernung einen Kreis mit 1 cm Durchmesser ab.

Ist der Emissionsgrad einstellbar?

Nein, der Emissionsgrad ist fest auf 0,95 eingestellt. Dies ist für die meisten matten Oberflächen geeignet. Bei glänzenden oder reflektierenden Oberflächen kann die Genauigkeit beeinträchtigt werden.

Wie verwende ich den Laserpointer?

Drücken Sie den Auslöser, um das Gerät einzuschalten; der Laser schaltet sich automatisch ein. Um Batterie zu sparen, schaltet sich der Laser nach einigen Sekunden Inaktivität aus.

Was tun, wenn das Display 'Err' oder 'OL' anzeigt?

Diese Meldungen zeigen an, dass die gemessene Temperatur außerhalb des Messbereichs liegt (ER: Fehler, OL: Überbereich). Überprüfen Sie, ob das Ziel im Bereich -50 bis 510 °C liegt.

Wie reinige ich die Linse?

Verwenden Sie ein sauberes, leicht mit Isopropylalkohol getränktes Wattestäbchen. Wischen Sie die Linse vorsichtig ab, ohne zu drücken. Vor Gebrauch trocknen lassen.

Wie ist die Garantie?

Amprobe bietet in der Regel eine Garantie von einem Jahr ab Kaufdatum. Beachten Sie die dem Gerät beiliegende Garantieurkunde.

Kann ich die Temperatur eines eingeschalteten Ofens messen?

Ja, aber nur, wenn die Ofentemperatur unter 510 °C liegt. Achtung: Heiße Oberflächen nicht berühren; das Gerät misst aus der Entfernung.

Wie erkenne ich, ob die Batterie schwach ist?

Ein Batteriesymbol blinkt auf dem LCD-Display, wenn die Spannung niedrig ist. Ersetzen Sie die Batterie so schnell wie möglich.

BEDIENUNGSANLEITUNG IR-730 Amprobe

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® - Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.

In den USA In Kanada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.Amprobe.com zu finden.

Korrespondenzanschrift für Europa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

www.amprobe.eu

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

INHALT

SYMBOLE 2

SICHERHEITSINFORMATIONEN....3

AUSPACKEN UND ÜBERPRÜFEN....3

MERKMALE....4

WIE DAS THERMOMETER FUNKTIONIERT ....4

BETRIEB DES THERMOMETERS....4

Temperaturmessung 4

Auffinden eines Heiß- oder Kaltpunkts....7

Abstand und Punktgröße 7

Sichtfeld 8

Emissivität....8

Zur Beachtung 8

TYPISCHE MESSUNGEN....9

TECHNISCHE DATEN 12

WARTUNG....12

FEHLERBEHEBUNG 13

ERSETZEN DER BATTERIE 13

1 Laseröffnung
2 Auslöser
3 Batteriefachabdeckung
4 Anzeige
5 Symbol „Laser-eingeschaltet“
⑥ Anzeige-Hintergrundbeleuchtung
⑦ Messeinrastung (kontinuierliches Messen)
8 Temperatureinheit (Celsius / Fahrenheit)
9 8 Sekunden automatisches Festhalten der Anzeige
10 Messung durchführen (Auslöser ziehen)
11 Batterieanzeige
12 Primäre Anzeige
13 Sekundäre Anzeige
14 Emissivität (anpassbar von 0,10 bis 1,00)
15 MAX-, MIN-, DIF-, AVG-Temperaturwerte

SYMBOLE

	Vorsicht! Siehe Erklärung in diesem Handbuch.
	Warnung! Laserlicht. Nicht in den Laserstrahl blicken.
°C	Celsius.
°F	Fahrenheit.
	Batterieanzeige.
CE	Übereinstimmung mit EU-Richtlinien.
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.Ein qualifiziertes Recycling-Unternehmen kontaktieren.

Das Messgerät stimmt überein mit:

EN 61010-1 Allgemeine Sicherheit

EN 60825-1 Lasersicherheit

EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit

⚠ Warning

• Nicht in den Laserstrahl blicken.
• Laser nicht direkt auf Auge oder indirekt reflektierende Flächen richten.
• Ausschließlich für Gebrauch durch fachkundiges Personal.
  • Die Batterien ersetzen, sobald die Anzeige für schwache Batterie eingeblendet wird.
• Das Thermometer nicht verwenden, wenn es Funktionsstörungen aufweist.
• Das Thermometer nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub verwenden.
• Um Brandgefahr bzw. Feuer zu vermeiden, verstehen, dass reflektierende Objekte viel heißer sein können als der angezeigte Temperaturmesswert.
• Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.
• Wenn das Thermometer in einer nicht in diesem Handbuch beschriebenen Weise eingesetzt wird, kann es sein, dass der vom Thermometer gebotene Schutz beeinträchtigt wird oder dass gefährliche Laserstrahlenbelastung verursacht wird.

⚠ Vorsicht

Um Beschädigungen des Messgeräts zu vermeiden, folgende Vorkehrungen treffen:

• EMF (elektromagnetische Felder) von Bogenschweißgeräten oder Hochfrequenzheizgeräten vermeiden.
  • Statische Elektrizität vermeiden.
• Wärmestoß vermeiden (verursacht durch große oder abrupte Umgebungstemperaturschwankungen – das Gerät vor Gebrauch 30 Minuten stabilisieren lassen).
• Das Thermometer nicht auf oder in der Nähe von Objekten ablegen, die eine hohe Temperatur aufweisen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 Thermometer (IR-712 / IR-712-EUR oder IR-720 / IR-720-EUR oder IR-730 / IR-730-EUR)

1 Tragetasche

1 9 V Batterie (installiert)

1 Bedienungshandbuch

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

Das Amprobe IR-712 / IR-712-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 12:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -18 °C bis 550 °C bzw. 0 °F bis 1022 °F. Das IR-712 / IR-712-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

• 12:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -18 °C bis 550 °C bzw. 0 °F bis 1022 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

Das Amprobe IR-720 / IR-720-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 20:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -32 °C bis 1050 °C bzw. -26 °F bis 1922 °F. Das IR-720 / IR-720-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

• 20:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -32 °C bis 1050 °C bzw. -26 °F bis 1922 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

Das Amprobe IR-730 / IR-730-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröße von 30:1, bietet branchenweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -32 °C bis 1250 °C bzw. -26 °F bis 2282 °F. Das IR-730 / IR-730-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

• 30:1 Verhältnis Abstand zu Punktgröße
- Temp.-Bereich von -32 °C bis 1250 °C bzw. -26 °F bis 2282 °F
- Präzisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

WIE DAS THERMOMETER FUNKTIONIERT

Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Thermometers nimmt emittierte, reflektierte und übertragene Energie war, die gesammelt und auf einen Detektor fokussiert wird. Die Elektronik des Geräts übersetzt das Signal in einen Temperaturmesswert, den das Gerät anzeigt.

BETRIEB DES THERMOMETERS

Temperaturmessung

Das Thermometer schaltet sich ein, wenn der Auslöser gedrückt wird.

Das Thermometer schaltet sich aus, wenn 8 Sekunden lang keine Aktivität stattfindet.

Um Temperatur zu messen, das Thermometer gegen ein Objekt richten und den Auslöser ziehen. Der Laserstrahl des Thermometers kann als Zielhilfe verwendet werden. Zum Messen der Zieloberfläche den Auslöser ziehen und halten. Nach dem Loslassen des Auslösers hält die Anzeige den Messwert 8 Sekunden lang fest. Das Verhältnis zwischen Abstand und Punktgröße sowie das Sichtfeld berücksichtigen. Der Laser wird ausschließlich zum Zielen verwendet und hat für die Temperaturmessung keine Bedeutung.

Das Thermometer verfügt über eine automatische Ausschaltfunktion, die das Thermometer nach 8 Sekunden Inaktivität automatisch abschaltet. Um das Thermometer einzuschalten, den Auslöser ziehen.

Drehschalterpositionen

Taste Beschreibung
MODE	Die Taste MODE drücken, um zwischen den Optionen MAX, MIN, DIF und AVG umzuschalten.Wenn sich das Thermometer im Ruhemodus befindet, MODE drücken, um das Thermometer wieder einzuschalten; das Gerät zeigt das letzte Messergebnis an.
SET	Die Taste drücken, um die Einstellungen für Emissivität, Auslösereinrastung und °C / °F zu durchlaufen.Für Details unter Emissivität, Auslösereinrastung und °C / °F nachschlagen.
	Die Tastedrücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten.Wenn sich das Thermometer im Einrichtungsmodus befindet, die Tastedrücken, um eine Einrichtungsoption (Emissivität, Auslösereinrastung und °C / °F) auszuwählen.
	Die Tastedrücken, um das Laserlicht ein- bzw. auszuschalten.Wenn sich das Thermometer im Einrichtungsmodus befindet, die Taste ▲ drücken, um eine Einrichtungsoption (Emissivität, Auslösereinrastung und °C / °F) auszuwählen.

Emissivität einrichten

1. Die Taste SET drücken, um die Emissivität einzurichten; das Symbol Blinkt auf der Anzeige.
2. ▲ drücken, um den Wert um 0,01 zu erhöhen. ▲ drücken und gedrückt halten, um schneller zu erhöhen. Die Maximaleinstellung ist 1,00.
3. ▼ drücken, um den Wert um 0,01 zu vermindern. ▼drücken und gedrückt halten, um schneller zu vermindern. Die Minimaleinstellung ist 0,01.
4. Die Taste MODE drücken, um die Einstellung abzuschließen und die Emissivitätseinrichtung zu beenden, oder die Taste SET drücken, um die Einstellung abzuschließen und mit der Einstellung „Auslösereinrastung“ fortzufahren.

Hinweis: Die Standard-Emissivität ist 0,95.

Tabelle Flächen-Emissivität

Messfläche Schaltereinstellung
METALLE
Aluminium
Oxidiert 0,2-0,4
Legierung A3003
Oxidiert 0,3
Geraut 0,1-0,3
Messing
Poliert 0,3
Oxidiert 0,5
Kupfer
Oxidiert 0,4-0,8
Elektrische Klemmleisten 0,6
Haynes
Legierung 0,3-0,8
Inconel
Oxidiert 0,7-0,95
Sandgestrahlt 0,3-0,6
Elektropoliert 0,15
Eisen
Oxidiert 0,5-0,9
Korrodiert 0,5-0,7
Gusseisen
Oxidiert 0,6-0,95
Nicht oxidiert 0,2
Schmelze 0,2-0,3
Schmiedeisen
Matt 0,9
Blei
Rau 0,4
Oxidiert	0,2-0,6
Molybdän
Oxidiert 0,2-0,6
Nickel
Oxidiert 0,2-0,5
Platin
Schwarz 0,9
Stahl
Kaltgewalzt 0,7-0,9
Geschliffenes Blech	0,4-0,6
Poliertes Blech	0,1
Zink
Oxidiert 0,1

Messfläche	Schaltereinstellung
NICHTMETALLE
Asbest	0,95
Asphalt	0,95
Basalt	0,7
Kohle
Nicht oxidiert	0,8-0,9
Graphit	0,7-0,8
Karborundum	0,9
Keramik	0,95
Lehm	0,95
Beton	0,95
Tuch	0,95
Glas
Platte	0,85
Kies	0,95
Gips	0,8-0,95
Eis	0,98
Kalkstein	0,98
Papier (beliebige Farbe)	0,95
Kunststoff
Undurchsichtig	0,95
Erde	0,9-0,98
Wasser	0,93
Holz (natürlich)	0,9-0,95

Auslösereinrastung

Der Thermometerauslöser kann für kontinuierliches Messen eingerastet werden. Einrasten des Auslösers:

1. Die Taste SET drücken, um die Auslösereinrastung einzurichten; das Symbol blinkt auf der Anzeige.
2. oder drücken, um ON (Ein) oder OFF (Aus) auszuwählen.
3. Die Taste MODE drücken, um die Einstellung abzuschließen und die Auslösereinrastung zu beenden, oder die Taste SET drücken, um die Einstellung abzuschließen und mit der Einstellung „°C / °F“ fortzufahren.

°C / °F-Einrichtung

1. Die Taste SET drücken, um °C / °F auszuwählen; das Symbol °C bzw. °F blinkt auf der Anzeige.
2. oder drücken, um °C bzw. °F auszuwählen.
3. Die Taste MODE drücken, um die Einstellung abzuschließen und die °C / °F-Einrichtung zu beenden.

Auffinden eines Heiß- oder Kaltpunkts

Um einen Heiß- bzw. Kaltpunkt zu finden, den Laser auf eine Stelle außerhalb des Zielbereichs richten. Dann mit einer Auf- und Ab-Bewegung langsam über den Bereich scannen, bis der Heiß- bzw. Kaltpunkt gefunden ist.

Abstand und Punktgröße

Die Punktgröße (S) des gemessenen Bereichs wird mit zunehmendem Abstand (D) des Messgeräts vom gemessenen Ziel größer. Die Punktgröße gibt 90 % umfassender Energie an.

Punktgröße bei Abstand

100 mm

bei 1200 mm

50 mm

bei 600 mm

25 mm

bei 300 mm

(二) 发生

1 Zoll bei

12 Zoll

4 Zoll bei

48 Zoll

Punktgröße bei Abstand

70 mm

bei 1200 mm

40 mm

bei 800 mm

25 mm

bei 300 mm

1 Zoll bei

12 Zoll

1.6 Zoll bei

32 Zoll

2,5 Zoll bei

45 Zoll

Punktgröße bei Abstand

62 mm

bei 1500 mm

30 mm

bei 900 mm

24 mm

bei 300 mm

[Non-Text]

0,9 Zoll bei

12 Zoll

1.2 Zoll bei

36 Zoll

2,5 Zoll bei

60 Zoll

Sichtfeld

Sicherstellen, dass das Ziel größer ist als die Punktgröße. Je kleiner das Ziel ist, desto näher soll das Gerät gehalten werden.

Emissivität

Emissivität beschreibt die Energie emittierenden Eigenschaften von Stoffen. Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von ungefähr 0,95 auf. Zur Kompensation von ungenauen Messwerten, die beim Messen von glänzenden Metallflächen auftreten können, die zu messende Fläche, wenn möglich, mit Abdeckband oder matter schwarzer Farbe bedecken (< 150 °C / 302 °F) und die hohe Emissivitätseinstellung verwenden. Zeit einräumen, sodass das Abdeckband bzw. die schwarze Farbe die gleiche Temperatur wie die darunterliegende Fläche annimmt. Die Temperatur des Bandes/der angemalten Fläche messen.

Wenn weder Abdeckband noch Farbe eingesetzt werden kann, kann die Genauigkeit von Messungen mit der Emissivitäts-Auswahl verbessert werden. Es kann selbst mit Emissivitäts-Auswahl schwierig sein, eine genaue Infrarotmessung einer glänzenden oder metallischen Fläche zu erzielen.

Das Thermometer ermöglicht Anpassung der Emissivität je nach Art der zu messenden Fläche.

Siehe Tabelle Flächen-Emissivität. Es handelt sich jedoch lediglich um einen typischen Fall. Stoffe können auf eigene Fälle gestützt werden und unterschiedliche Werte haben.

Zur Beachtung

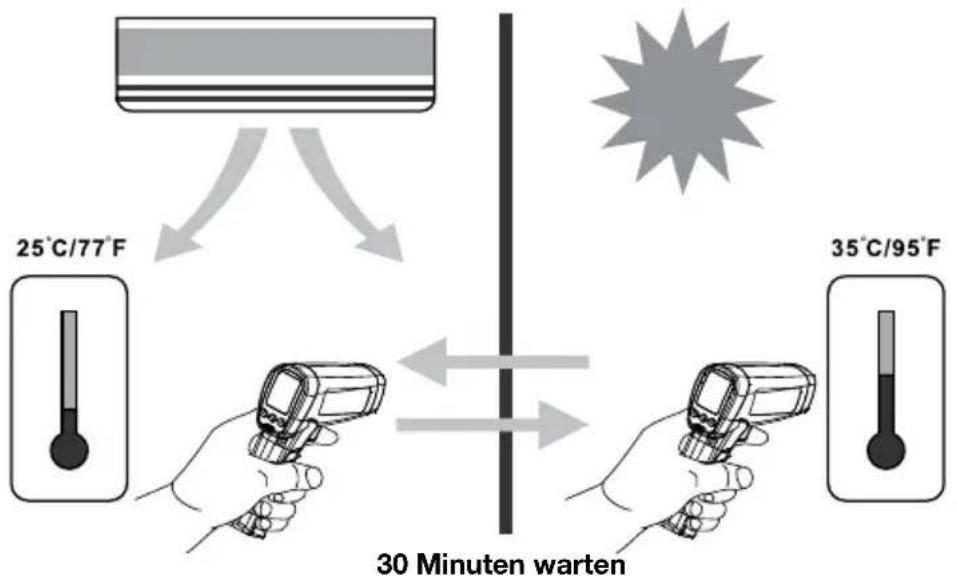

1. Schwankungen in der Umgebungstemperatur können zu ungenauen Ergebnissen führen; vor Gebrauch warten, damit sich das Messgerät an die Umgebungstemperatur anpassen kann. Die spezifizierte Genauigkeit gilt nach 30 Minuten, wenn das Messgerät in eine andere Umgebung eingebracht wird.

1. Das Messgerät kann nicht durch transparente Flächen (z. B. Glas) hindurch messen. Das Gerät misst stattdessen die Oberflächentemperatur des Glasobjekts.

1. Für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.) siehe Tabelle Flächen-Emissivität.

2. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Messgeräts beeinträchtigen.

TYPISCHE MESSUNGEN

Dieser Abschnitt beschreibt eine Reihe von Messungen, die von Technikern häufig durchgeführt werden.

Zur Beachtung:

- Die Hintergrundbeleuchtung und der Laser können beim Messen mit dem Thermometer stets ein- oder ausgeschaltet werden.

- Relativ hohe Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,95.

- Relativ niedrige Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,30.

- Wenn die Emissivität des zu messenden Objekts nicht bestimmt werden kann, kann die zu messende Oberfläche (Temperatur > 150 °C) mit schwarzem Isolierband (Emissivität ca. 0,95) abgedeckt werden. Zeit einräumen, sodass das Band die gleiche Temperatur wie der Stoff darunter annehmen kann. Die Temperatur des Bandes messen und festhalten.

Das Thermometer auf das zumessende Objekt richten, die Emissivitäts-Einstellung anpassen, um die gleiche Temperatur wie das Band festzulegen. Die Emissivitäts-Einstellung des Thermometers ist zu diesem Zeitpunkt nahe bei der Emissivität des zu messenden Objekts und Messungen können begonnen werden.

Testen von Schaltern (Starter)

1. SET drücken, um Emissivität auszuwählen. ▲/▼ drücken, um relativ niedrige Emissivität für helle Kontakte bzw. 0,7 Mittelwert für dunklere Kontakte auszuwählen.
2. MODE drücken, um MAX auszuwählen.
3. Leitungs- und lastseitig von einem Pol messen, ohne den Auslöser loszulassen.
4. Eine Temperaturdifferenz zwischen Leitungs- und Lastseite eines Pols zeigen erhöhten Widerstand eines Punkts an und es kann sein, dass ein Schalter nachlässt/fehlschlägt.

Testen gekapselter Relais

1. SET drücken und dann ▲ / ▼ drücken, um die Emissivität relativ niedrig einzustellen für unisolierte Anschlüsse, oder relativ hoch für kunststoffumhüllte Relais oder isolierte Anschlüsse.
2. MODE drücken, um MAX auszuwählen.
3. Scan beginnen.
4. Das Relaisgehäuse messen und auf Heißpunkte achten.
5. Elektrische Verbindungen an Relaisanschlüssen messen und auf Heißpunkte achten.

Testen von Sicherungen und Busanschlüssen

1. SET drücken und dann ▲ / ▼ drücken, um die Emissivität relativ hoch einzustellen für papierbedeckte Sicherungskörper oder unisolierte Anschlüsse.
2. MODE drücken, um MAX auszuwählen.
3. Die papierbedeckte Länge der Sicherung scannen.
4. Ohne den Auslöser loszulassen, die einzelnen Sicherungen scannen. Ungleiche Temperaturen zwischen Sicherungen können Spannungs- oder Stromstärke-Ungleichgewicht anzeigen.
5. SET drücken und dann ▲ / ▼rücken, um die Emissivität relativ niedrig einzustellen für Metallsicherungen, Kappen und isolierte Busanschlüsse.
6. MODE drücken, um MAX auszuwählen.
7. Die Endkappen der einzelnen Sicherungen scannen.

Hinweis: Ungleiche Temperaturen oder eine hohe Temperatur zeigen eine lose oder korrodierte Verbindung durch die Sicherungsbus-Federklemme an.

Scannen von Wänden nach Luftverlust oder Isolationsmängeln

1. Heizung, Kühlung und Gebläse ausschalten.
2. SET drücken, um Emissivität auszuwählen. ▲ / ▼rücken, um die Emissivität relativ hoch auszuwählen für angestrichene Flächen oder Fensterflächen.
3. MODE drücken, um MIN auszuwählen, wenn die gegenüberliegende Seite der Wand eine niedrigere Temperatur aufweist, bzw. MAX auswählen, wenn die gegenüberliegende Seite der Wand eine höhere Temperatur aufweist.
4. Eine inwendige Oberflächentemperatur messen.
5. Den Auslöser nicht loslassen. Diese Temperatur als Baseline (oder Richtwert) für eine „perfekt“ isolierte Wand verwenden.
6. Der scannenden Wand gegenübertreten. 1,5 m vor der Wand stehen und einen 6-cm-Punkt an der Wand scannen (D:S=30:1). Siehe auch Abschnitt „Sichtfeld“ für Verhältnis zwischen Abstand und Punktgröße D:S=12:1 und D:S=20:1.
7. Von oben nach unten horizontale Zeilen der Wand scannen, oder von Seite zu Seite vertikale Spalten. Nach den größten Abweichungen von der Baseline-Temperatur Ausschau halten, um Probleme zu identifizieren. Dies schließt den Isolationstest-Scan ab.

Das Gebläse einschalten (ohne Heizung oder Kühlung) und erneut testen. Wenn sich die Testergebnisse mit eingeschaltetem Gebläse von den Ergebnissen mit ausgeschaltetem Gebläse unterscheiden, weist dies u. U. auf Luftverlust in klimatisierten Mantelwänden hin. Der Luftverlust wird durch Kanallecks verursacht, die einen Druckunterschied über den klimatisiertem Raum erzeugen.

Testen von Lagern

⚠ Warning

Vermeiden von Verletzungen beim Testen von Lagern:

1. Bei Arbeiten im Bereich von sich bewegenden Teilen, z. B. Motoren, Riemen, Gebläse und Lüfter, keine lose Kleidung, keinen Schmuck bzw. nichts um den Nacken tragen.
2. Sicherstellen, dass sich ein korrekt und frei funktionierender elektrischer Trennschalter in Reichweite befindet.
3. Nicht allein arbeiten.

Hinweis: Idealerweise sollten zwei ähnliche Motoren mit Ähnlichen Lasten verglichen werden.

1. SET drücken und dann ▲ / ▼drücken, um eine relativ hohe Emissivität auszuwählen.
2. MODE drücken, um MAX auszuwählen.
3. Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
4. Wenn möglich, den Motor deaktivieren.
5. Die zwei Motorlagertemperaturen messen.
6. Die zwei Motorlagertemperaturen vergleichen. Ungleiche Temperaturen oder eine hohe Temperatur zeigen u. U. ein Schmierproblem oder ein anderes Lagerproblem an, das durch übermäßige Reibung verursacht wird.
7. Die Sequenz für die Gebläselager wiederholen.

Testen von Riemen und Rollen

1. SET drücken und dann ▲/▼ drücken, um eine relativ hohe Emissivität auszuwählen.
2. MODE drücken, um MAX auszuwählen.
3. Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
4. Das Thermoelement auf die zu messende Fläche richten.
5. Beginnen, die Temperatur zu messen.

6. Das Thermometer langsam dem Riemen entlang nach oben gegen die zweite Rolle bewegen.

7. Wenn der Riemen rutscht, ist die Rollentemperatur aufgrund der Reibung hoch.

8. Wenn der Riemen rutscht, bleibt die Riementemperatur zwischen Rollen hoch.
9. Wenn der Riemen nicht rutscht, verringert sich die Riementemperatur zwischen Rollen.
10. Wenn die Innenflächen von Rollen nicht einwandfrei V-förmig sind, zeigt dies Riemenschlupf an, der fortgesetzt erhöhte Betriebstemperaturen bewirkt, bis die Rollen ausgewechselt werden.
11. Für Riemen- und Rollenbetrieb bei angemessenen Temperaturen müssen Rollen korrekt ausgerichtet sein (einschließlich Kipp- und Gierwinkel). Ausrichtungen können mit einem Haarlineal oder einer Spannschnur geprüft werden.
12. Motorrolle sollte eine Betriebstemperatur aufweisen, die mit den Gebläserollen im Einklang stehen.
13. Wenn die Motorrolle an der Motorwelle eine höhere Temperatur aufweist als außen, rutscht der Riemen wahrscheinlich nicht.
14. Wenn die Temperatur außen an der Rolle höher ist als die Rolle an der Motorwelle, dann rutscht der Riemen wahrscheinlich und die Rollen sind u. U. falsch ausgerichtet.

Prüfen auf Blockierung Luft-Luft-Verdampfern oder -Kondensatoren

1. Abdeckungen abnehmen, um Zugang zu Schlangenumkehrbogen bzw. -krümmern zu ermöglichen.
2. SET drücken und dann ▲ / ▼drücken, um eine relativ hohe Emissivität auszuwählen für Kupferrohr.
3. Die Kühlanlage starten.
4. Das Thermometer auf die Schlangenumkehrbogen bzw. -krümmer richten.
5. Beginnen, die Temperatur zu messen.

6. Die Temperatur an jedem Umkehrbogen/Krümmer messen.

7. Alle Verdampfer-Umkehrbogen bzw. -Krümmer sollten der Verdampfersättigungstemperatur gemäß Druck-/Temperaturdiagramm entsprechen oder leicht darüber liegen.

8. Alle Kondensator-Umkehrbogen bzw. -Krümmer sollten der Konden-satorsättigungstemperatur entsprechen oder leicht darunter liegen.
9. Wenn eine Gruppe von Umkehrbogen bzw. Krümmern nicht den erwarteten Temperaturen entsprechen, zeigt dies einen Verteiler bzw. ein Verteilerrohr mit Blockierung oder Einschränkung an.

TECHNISCHE DATEN

Merkmal IR-712	/ IR-712-EUR IR-720 / IR-720	EUR IR-730 / IR-730-EUR
Temperaturbereich	-18 °C bis 550 °C(0 °F bis 1022 °F)	-32 °C bis 1050 °C(-26 °F bis 1922 °F)	-32 °C bis 1250 °C(-26 °F bis 2282 °F)
Genauigkeit (mit Umgebungsbetriebs-temperatur von 21 °C bis 25 °C(70 °F bis 77 °F)	±1,8 % oder ±1,8 °C (±4 °F), es gilt der größere Wert (Typisch)	>0 °C bis 1250 °C (>32 °F bis 2282 °F): ±1,8 % oder ±1,8 °C (±4 °F),es gilt der größere Wert (Typisch)-32 °C bis 0 °C (-26 °F bis 32 °F): ±1,8 %+1 °C (2 °F) oder ±2,8 °C(±6 °F), es gilt der größere Wert (Typisch)
Wiederholbarkeit ±0,5 %	von Messwert bzw. ±0,5 °C (±1 °F), es gilt der größere Wert (Typisch)
Anzeigenauflösung 0,1 °C / 0,1 °F
Spektralreaktion 8 μm bis 14 μm
Laserlicht Einzelpunktlaser
Laserenergie Ausgabe >1 mW Klasse 2, Wellenlänge 630 bis 670 nm
Ansprechzeit (95 %) 250 ms
Verhältnis Abstand zu Punktgröße (D:S)	12:1 20:1 30:1
Minimale Punktgröße 25 mm 25 mm 24 mm
Emissivität	Digital anpassbar von 0,10 bis 1,00 in Schritten von 0,01Die voreingestellte Emissivität ist 0,95
Umgebungsbetriebs-temperatur	0 °C bis 50 °C / 32 °F bis 120 °F
Relative Luftfeuchtigkeit	0 % bis 75 % nicht kondensierend
Lagerungstemperatur	-20 °C bis 65 °C / -4 °F bis 150 °F (Batterie nicht eingesetzt)
Temperaturanzeige °C bzw. °F wählbar
Display-Hold 8 Sek.
MAX/MIN-Temperaturanzeige	√	√	√
DIF/AVG-Temperaturanzeige	√	√	√
LCD-Doppelanzeige	√	√	√
LCD-Hintergrund-beleuchtung	√	√	√
Anzeige für schwache Batterie	√	√	√
Stativbefestigung	√	√	√
Stromversorgung Alkalibatterie 9 V 6F22 oder gleichwertig
Batterielebensdauer	10 Stunden mit Laser und Hintergrundbeleuchtung eingeschaltet30 Stunden mit Laser und Hintergrundbeleuchtung ausgeschaltet
Abmessungen (H x B x L)	Ca. 169 x 138 x 53 mm
Gewicht	Ca. 290 g mit eingesetzter Batterie

WARTUNG

Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberfläche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungsalkohol angefeuchtet werden.

HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofflinse verwenden.

Gehäusereinigung: Seife und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden.

Das Gerät nicht in Wasser eintauchen.

FEHLERBEHEBUNG

Code Problem Maßnahme
OL Zieltemperatur-Bereichsüberschreitung Ziel innerhalb des Bereichsauswählen
-OL Zieltemperatur-Bereichsunterschreitung Ziel innerhalb des Bereichsauswählen
Batterieanzeige	Schwache Batterie	Batterie prüfen und/oder ersetzen
Leere Anzeige Möglicherweise leere Batterie Batterie prüfen und/oder ersetzen
Laser funktioniert nicht	1. Erschöpfte oder leere Batterie2. Umgebungs-temperatur über40 °C (104 °F)	1. Batterie ersetzen2. In Umgebung mit geringererUmgebungstemperatur verwenden

ERSETZEN DER BATTERIE

Einsetzen bzw. Wechseln der 9-V-Batterie (siehe unten):

1. Die Taste drücken und den Griff nach unten ziehen, um die Batteriefachabdeckung zu öffnen.
2. Auf die richtige Polarität achten und die Batterie einsetzen.
3. Die Batteriefachabdeckung wieder anbringen.

Batterie: Alkalibatterie 9 V 6F22 oder gleichwertig

IR-712

IR-712-EUR

Termometro IR 12:1

IR-720

IR-720-EUR

Termometro IR 20:1

IR-730

IR-730-EUR

Termometro IR 30:1

Manuale d'uso
