Produkttyp	Dunstabzugshaube
Marke	Atag
Modell	ES1092QAM
Breite	90 cm
Tiefe	50 cm
Mindesthöhe	65 cm
Maximalhöhe	120 cm
Nettogewicht	18 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistungsaufnahme	230 W
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensiv
Maximaler Luftdurchsatz	720 m³/h
Maximaler Geräuschpegel	65 dB(A)
Fettfiltertyp	Metallfilter, spülmaschinengeeignet
Aktivkohlefilter (optional)	Ja, für Umluftbetrieb
Beleuchtung	LED, 2 x 3 W
Bedienelemente	Drucktasten
Abluftmodus	Abluft nach außen oder Umluft
Abluftdurchmesser	150 mm
Energieeffizienzklasse	A+
Filterwartung	Alle 2 Monate oder je nach Nutzung
Reparaturindex	7,5 / 10
Garantie	2 Jahre

Häufig gestellte Fragen - ES1092QAM Atag

Wie installiere ich die Atag ES1092QAM Dunstabzugshaube?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände: 65 cm zwischen Dunstabzugshaube und Kochfeld. Verwenden Sie einen Abluftkanal mit 150 mm Durchmesser. Siehe Bohrplan in der Anleitung.

Wie reinige ich die Fettfilter?

Die Metallfilter können in der Spülmaschine bei 60°C oder von Hand mit warmem Seifenwasser gereinigt werden. Vor dem Wiedereinsetzen trocknen lassen.

Muss der Aktivkohlefilter ausgetauscht werden?

Ja, wenn Sie die Haube im Umluftbetrieb verwenden, muss der Aktivkohlefilter alle 3 bis 6 Monate je nach Nutzung ausgetauscht werden.

Wie aktiviere ich den Intensivmodus?

Drücken Sie die Intensivgeschwindigkeitstaste (oft mit "Boost" oder "Intensive" gekennzeichnet). Die Haube läuft etwa 10 Minuten auf voller Leistung und kehrt dann automatisch zur vorherigen Stufe zurück.

Warum macht die Dunstabzugshaube Geräusche?

Überprüfen Sie, ob die Filter sauber und korrekt eingesetzt sind. Eine Unwucht oder ein verstopfter Kanal kann die Geräusche verstärken. Der normale Geräuschpegel liegt je nach Geschwindigkeit zwischen 40 und 65 dB.

Wie ersetze ich die LED-Lampe?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie die Beleuchtungsabdeckung, trennen Sie den Stecker und ersetzen Sie das LED-Modul. Verwenden Sie eine Lampe des gleichen Typs (3 W). Wenden Sie sich bei Bedarf an den Kundendienst.

Ist eine Fernbedienung im Lieferumfang enthalten?

Nein, die Dunstabzugshaube ES1092QAM wird ausschließlich über die Tasten am Gerät bedient. Es ist keine Fernbedienung enthalten.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie, ob das Stromkabel eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Wie wechsle ich vom Abluft- in den Umluftmodus?

Es muss ein Umluftset mit Aktivkohlefilter und Luftleitblech installiert werden. Befolgen Sie die Anleitung zur Umstellung des Luftkreislaufs.

Wo finde ich Ersatzteile?

Besuchen Sie die Atag-Website oder wenden Sie sich an den Kundendienst. Filter, Lampen und Umlaufsets sind erhältlich. Die Referenzen finden Sie in der Anleitung.

BEDIENUNGSANLEITUNG ES1092QAM Atag

anleitung dunstabzugshaube

Anleitung DE 3 - DE 22

EN

Manual EN 3 - EN 22

DA

Benutzte Piktogramme - Pictograms used - Benyttes piktogrammer

Nachdem Sie diese Bedienungsanleitung gelesen haben, werden Sie rasch mit allen Möglichkeiten des Geräts vertraut sein. Lesen Sie die Sicherheitsvorschriften und die Pflegeanweisungen für das Gerät.

Bewahren Sie die Installations- und Gebrauchsanleitung auf. Diese Informationen können Ihnen später eventuell nochmals von Nutzen sein.

Lesen Sie vor dem Gebrauch zunächst die separaten Sicherheitsanweisungen.

Beschreibung

7

1. Ein-/ausschalten und dimmen der Beleuchtung
2. Ausschalten und verringern der Absaugkapazität
3. Anzeige „Kohlefilter reinigen“
4. Anzeige „Fettfilter reinigen“
5. Displaystatus
6. Anzeige Timerfunktion
7. Anzeige „Clean-Air“-Funktion
8. Einschalten und erhöhen der Absaugkapazität
9. Timerfunktion einschalten

Achtung!

• Bevor eine Funktion aktiviert oder deaktiviert wird, müssen der Motor und die Beleuchtung ausgeschaltet sein.
• Wenn Sie eine Abzugshaube mit Kohlefilter besitzen, müssen Sie die Kohlefilteranzeige aktivieren, wie im Abschnitt „Filter reinigen“ beschrieben.

Bedienung

Abzug ein- und ausschalten

• Betätigen Sie die „+“-Taste (8).
  Die Abzugshaube ist eingeschaltet und beginnt auf der niedrigsten Stufe.
• Betätigen Sie nochmals die „+“-Taste (8), um eine höhere
  Absaugstufe einzustellen. Halten Sie die „+“-Taste (8) 2 Sekunden lang gedrückt, um direkt die höchste Stufe (Boost) zu wählen (siehe Intensivstufe einschalten).
  Der Absaugstand kann (je nach Modell) auf Position 1 bis 4 oder Position 1 bis 9 eingestellt werden.
• Betätigen Sie die „-“-Taste (2), um eine niedrigere Stufe zu wählen. Auf dem Display (5) wird die Absaugstufe angezeigt.
• Wenn die Absaugkapazität auf Stufe 1 eingestellt ist, schalten Sie mit einem kurzen Druck auf die „-“-Taste (2) die Abzugshaube aus.
• Halten Sie die „-“-Taste (2) mindestens 2 Sekunden lang gedrückt, um die Abzugshaube unabhängig von der Absaugstufe auszuschalten.

Geschwindigkeitsanzahl ändern (bei Modellen mit 9 Geschwindigkeiten)

Sie können sich entscheiden zwischen 9 Geschwindigkeiten (Standardausführung) und 5 Geschwindigkeiten.

- Halten Sie die „-“-Taste (2) und die „+“-Taste (8) mindestens 5 Sekunden lang gedrückt.

Die Bedienung mit 5 Geschwindigkeiten wurde ausgewählt.

Drücken Sie die „-“-Taste (2) und die „+“-Taste (8) nochmals mindestens 5 Sekunden lang, um die Bedienung mit 9

Geschwindigkeiten auszuwählen.

Beleuchtung ein- und ausschalten

• Drücken Sie kurz auf die Beleuchtungstaste (1).
  Die Beleuchtung wird auf der höchsten Stufe eingeschaltet.
• Halten Sie die Beleuchtungstaste (1) gedrückt, um die Beleuchtungsstärke einzustellen.
  Die Beleuchtung wechselt von der höchsten zur niedrigsten Stufe und umgekehrt.

Intensivstufe einschalten:

• Drücken Sie ca. 2 Sekunden lang auf die „+“-Taste (8). Die Intensivstufe (Stufe „P“) bleibt (je nach Modell) zehn Minuten lang eingeschaltet. Während dieser Zeit blinkt das Display (5). Anschließend wird die ursprünglich eingestellte Absaugstufe wieder aktiviert.
• Schalten Sie die Intensivstufe aus, indem Sie kurz auf die „+“-Taste (8) drücken.

Timer einschalten

• Drücken Sie auf die Timertaste (9).
  Die Timeranzeige leuchtet auf.
  Die Abzugshaube schaltet sich nach 10 Minuten automatisch aus.
• Sie können die Timer-Funktion abschalten, indem Sie die “-” Taste “2” drücken.

Wenn die Beleuchtung eingeschaltet ist, wird die Intensität nach Ablauf des Timers automatisch um 30-40 % reduziert.

Achtung!

Wenn die Intensivstufe eingeschaltet ist, können Sie die Timerfunktion nicht aktivieren.

Clean-Air-Funktion

Mit der Clean-Air-Funktion wird die Luft in der Küche im Laufe von 12 Stunden immer wieder erneuert.

• Schalten Sie die Abzugshaube aus.
- Drücken Sie ca. 4 Sekunden lang auf die Timertaste (9).
Die Abzugshaube schaltet sich automatisch einmal pro Stunde ein und läuft dann jeweils 10 Minuten lang in der niedrigsten Absaugstufe. Während des Absaugevorgangs blinkt de Clean-Air-Anzeige (6). Wenn sich die Abzugshaube nach 10 Minuten ausschaltet, leuchtet die Clean-Air-Anzeige (6) kontinuierlich, bis sich die Abzugshaube nach 50 Minuten erneut einschaltet.
- Sie können die Clean-Air-Funktion zwischendurch ausschalten, indem Sie auf eine beliebige Taste drücken (außer auf die Beleuchtungstaste).

Filter reinigen

Sättigung von Fett- und Kohlefilter

Wenn die Fettfilter-Anzeige (4) oder die Kohlefilter-Anzeige (3) leuchtet, müssen die Filter ausgetauscht oder gereinigt werden.

Fettfilter

Nach 30 Betriebsstunden beginnt die Fettfilter-Anzeige (4) zu blinken.

• Sie müssen die Fettfilter reinigen.
• Setzen Sie den Arbeitsspeicher zurück, indem Sie die „-“-Taste (2) so lange gedrückt halten, bis die Fettfilter-Anzeige (4) nicht mehr blinkt.

Kohlefilter

Nach 120 Betriebsstunden beginnt die Kohlefilter-Anzeige (3) zu blinken.

• Sie müssen den Kohlefilter reinigen oder austauschen.
• Setzen Sie den Arbeitsspeicher zurück, indem Sie gleichzeitig die „-“-Taste (2) und die „+“-Taste (8) so lange gedrückt halten, bis die Kohlefilter-Anzeige (3) nicht mehr blinkt.

Kohlefilter-Anzeige einschalten

- Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste (1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) zweimal blinkt. Die Kohlefilter-Anzeige ist aktiviert.

Kohlefilter-Anzeige ausschalten

- Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste (1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) einmal blinkt.

Kohlefilter-Anzeige ist eingeschaltet:

• Die Kohlefilter-Anzeige (3) leuchtet 3 Sekunden lang auf.

Kohlefilter-Anzeige ist ausgeschaltet:

• Die Kohlefilter-Anzeige (3) blinkt 3 Sekunden lang.

Reinigung

Vorsicht!

Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden, sowohl innen als auch außen (mindestens mit derselben Regelmäßigkeit, mit der die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel beinhalten.

Verwenden Sie keinen Alkohol!

Vorsicht!

Wenn Sie die Anweisungen zur Reinigung des Geräts und zur Reinigung oder zum Austausch der Filter nicht befolgen, kann das einen Brand verursachen. Befolgen Sie die Anweisungen unbedingt! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder Brandschäden, die aufgrund von unsachgemäßer Pflege oder Nichtbefolgung oben genannter Sicherheitsvorschriften entstanden sind.

Abzugshaube

Reinigen Sie die Abzugshaube mit Seifenlauge und einem weichen Tuch. Danach mit sauberem Wasser nachbehandeln. Verwenden Sie keine aggressiven Reinigungsmittel wie beispielsweise Natriumkarbonat. Der Lack der Abzugshaube behält seinen Glanz, wenn Sie ihn ab und zu mit Wachs einreiben.

Dunstabzugshauben aus Edelstahl

Behandeln Sie Dunstabzugshauben aus Edelstahl nicht mit Scheuerschwämmen oder sonstigen Scheuermitteln. Behandeln Sie die Abzugshaube nach der Reinigung mit einem nicht scheuernden, nicht polierenden Mittel und reiben Sie dabei in Richtung der Struktur des Edelstahls.

Fettfilter aus Metall

Filter aus Metall müssen einmal monatlich (bei Modellen mit Filter-Reinigungsanzeige wenn das Display die Reinigung anzeigt) mit neutralen Reinigungsmitteln gereinigt werden. Entweder manuell oder bei niedrigen Temperaturen und einem kurzen Programm in der Geschirrspülmaschine. Legen Sie die Fettfilter mit den Öffnungen nach unten in die Geschirrspülmaschine, damit das Wasser herauslaufen kann. Fettfilter aus Aluminium werden durch die Reinigungsmittel im Spülwasser matt. Dies ist normal und beeinträchtigt die Funktion nicht.

Filterkassette entnehmen

1 Schalten Sie den Motor und die Beleuchtung aus.
2 Öffnen Sie den Verschluss.
3 Entfernen Sie den Filter aus der Abzugshaube.

Reinigung

Sie können die Filter in der Geschirrspülmaschine reinigen. Lassen Sie die Filter gut abtropfen, bevor Sie diese wieder einsetzen.

Die Filter können auch manuell gereinigt werden.

Reinigen Sie die Filter in einer Lauge mit Abwaschmittel und spülen Sie sie nachher ab. Lassen Sie die Filter gut abtropfen. Die Unterseite der Abzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Trocknen Sie die Abzugshaube mit Küchenpapier oder einem trockenen Tuch.

Filterkassette wieder einsetzen

Der Filter muss mit dem Verschlussmechanismus seitlich eingesetzt werden. Öffnen Sie den Verschlussmechanismus. Die Nocken an den Seiten des Filters fallen dadurch nach innen. Halten Sie beim Einsetzen des Filters den Verschlussmechanismus in dieser Position.

1 Führen Sie die Nocken an der Rückseite des Filters in die dafür vorgesehenen Öffnungen an der Seite der Abzugshaube ein.
2 Kippen Sie den Filter nach oben.
3 Lassen Sie den Verschlussmechanismus los. Die Nocken an der Vorderseite des Filters treten aus dem Gerät und fallen in die dafür vorgesehenen Öffnungen der Abzugshaube.

Der Filter befindet sich jetzt wieder an seinem Platz.

Achtung!

Setzen Sie die Fettfilter in dieselbe Position ein, in der sie ursprünglich montiert waren (siehe Abbildung).

Die korrekte Positionierung der Fettfilter garantiert eine effiziente

Absaugung.

Der regenerative Aktivkohlefilter muss mit neutralen Reinigungsmitteln von Hand gewaschen oder in der Geschirrspülmaschine bei einer Höchsttemperatur von 65 °C (ohne Geschirr) gereinigt werden.

Beseitigen Sie überschüssiges Wasser, ohne den Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Ofen bei einer Höchsttemperatur von 100 °C mindestens 15 Minuten lang trocknen. Um eine dauerhaft effiziente Leistung des regenerativen Aktivkohlefilters zu gewährleisten, muss die Reinigung entweder alle 2 Monate oder bei Indikation der Filteranzeige durchgeführt werden. Die Filter müssen spätestens nach 3 Jahren oder bei Beschädigung umgehend ausgetauscht werden.

Es ist wichtig, dass der Fettfilter und der regenerative Aktivkohlefilter vollkommen trocken sind, bevor sie erneut eingesetzt werden.

Austausch des Kohlefilters:

Um den Kohlefilter auszutauschen, müssen zunächst die Fettfilter entfernt werden.

• Drücken Sie die zwei Tasten „B“ des Kohlefilters nach innen.
• Kippen Sie den Kohlefilter nach unten, um diesen zu entfernen.

Die Arbeitsweise:

• Die Verwendung eines Kohlefilters verursacht mehr Lärm als der Gebrauch einer Abzugshaube mit Abzugsrohr.
- Der Kohlefilter funktioniert optimal bei niedriger Motorgeschwindigkeit. Vermeiden Sie deshalb die Boost-Funktion.

Achtung!

Diese Haube ist mit LED-Lampen ausgestattet! Diese müssen von einem spezialisierten Techniker ausgetauscht werden. Versuchen Sie daher bitte nicht, die LED-Lampen selbst auszutauschen.

Allgemeines

Das Gerät muss von einem anerkannten Monteur an das Stromnetz angeschlossen werden, der mit den geltenden Sicherheitsvorschriften vertraut ist und diese anwendet.

Wir erklären, dass unsere Produkte die anwendbaren europäischen Richtlinien, Beschlüsse und Verordnungen, sowie die Anforderungen, die in den angeführten Normen genannt werden, erfüllt.

Wichtige Information:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen.
• Beachten Sie die örtlich geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer und je gerader das Abzugsrohr, desto besser funktioniert die Abzugshaube.
• Kontrollieren Sie vor dem Bohren, ob keine Installationsleitung(en) vorhanden ist (sind).
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 120, 125 oder 150 mm. Verwenden Sie ein möglichst großes (150 mm) Schornsteinrohr mit dem selben Durchmesser.
• Das Installationsmaterial, das dieser Abzugshaube beiliegt, ist für Wände aus verstärktem Beton und Backstein geeignet. Für bestimmte Wände benötigen Sie spezielle Dübel und Schrauben.

Anschluss

Elektroanschluss

Dies ist ein Gerät der (Isolations-)Klasse II (doppelt isoliert). Das Stromkabel muss daher nicht an eine geerdete Steckdose angeschlossen werden.

Kontrollieren Sie, ob die auf dem Typenschild angegeben Spannung mit der Spannung der Hausinstallation übereinstimmt. Der Anschluss an das Stromnetz muss folgendermaßen durchgeführt werden: BRAUN = L Phase BLAU = N Nullleiter

Diese Abzugshaube ist mit einem Anschlussstecker ausgerüstet. Installieren Sie die Abzugshaube so, dass der Stecker zugänglich ist.

Achtung:

Wenn Sie einen festen Anschluss installieren, müssen Sie dafür sorgen, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3 mm in der Zufuhrleitung installiert wird.

Einbaumaße

Aufhänghöhe:

Der Mindestabstand zwischen den Topfaufsätzen des Gasherdes und der Unterkante der Abzugshaube beträgt 65 cm. Für die Verwendung mit einem elektrischen, keramischen oder Induktionskochfeld muss dieser Abstand mindestens 55 cm betragen.

Dieses Produkt kann am besten von zwei Personen installiert werden.

• Packen Sie den Rahmen aus und entfernen Sie die zwei Schrauben A, um den oberen vom unteren Teil abzunehmen (Abb. 1).

• Nehmen Sie die Schablone und halten Sie diese an die Decke, vorbei sich der Pfeil an derselben Seite befi nden muss wie das Bedienfeld der Abzugshaube (Abb. 2).

Für die Montage werden Schrauben verwendet, die sich für die vorhandene Wand eignen (Stahlbeton, Leichtbauplatten usw.). Falls die Schrauben und Dübel im Lieferumfang der Abzugshaube enthalten sind, vergewissern Sie sich vorab, dass sie für die Wand geeignet sind, an der Sie die Abzugshaube anbringen möchten.

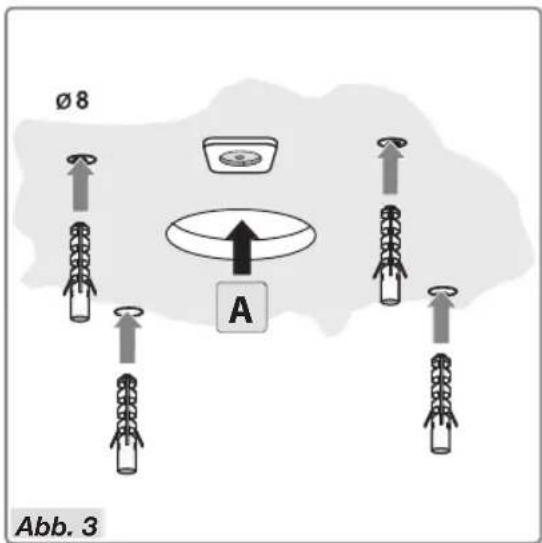

• Bohren Sie 4 Löcher ∅ 8 in die Decke und führen Sie die 4 Dübel ein.
• Sorgen Sie für die Luftabzugsöffnung A (Abb. 3).
• Schließen Sie das Rohr an die Abzugsöffnung A an.
• Nehmen Sie die Halterung B und befestigen Sie diese mit den 4 Schrauben C (Abb. 4) an der Decke.

• Bringen Sie vor der Installation der Abzugshaube die Elektroeinheit D in eine aufrechte Position.

• Befestigen Sie die Halterung mit den 4 Schrauben G, wie in Abbildung 6 dargestellt.

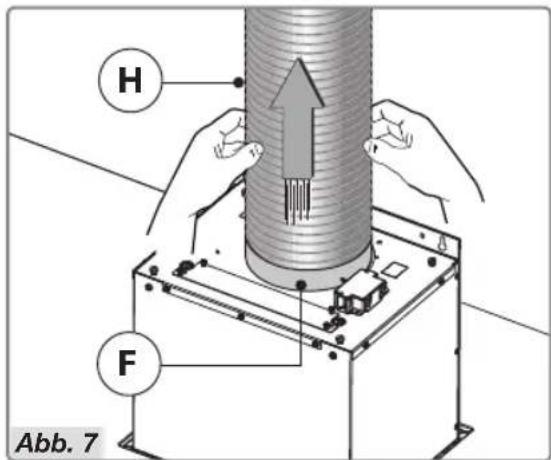

• Befestigen Sie das Luftabzugsrohr H (nicht im Lieferumfang enthalten) am Verbindungsflansch F, wie in Abbildung 7 dargestellt.

• Nehmen Sie den unteren Teil des Rahmens C und montieren Sie diesen auf das Motorgehäuse (Abb. 8).

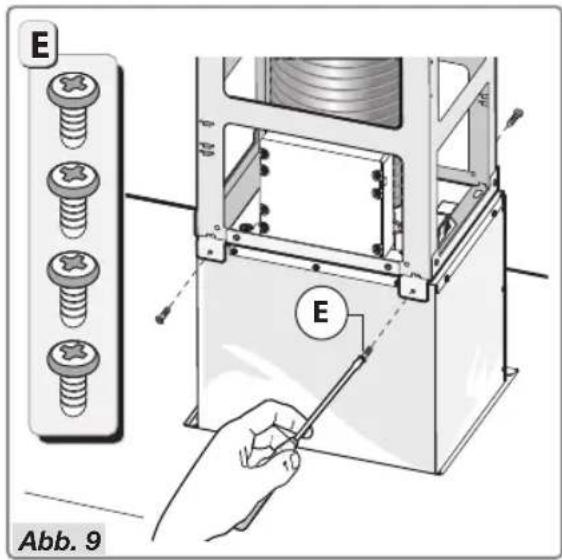

- Befestigen Sie die Konstruktion C mithilfe der 4 Schrauben E (Abb. 9) am Motorgehäuse.

• Nehmen Sie den oberen Teil des Rahmens B und stecken ihn auf den unteren Teil C.
• Stellen Sie die Höhe entsprechend den Maßen in Abb. 10 ein und fi xieren Sie alles mit den 8 mitgelieferten Schrauben G.

- Verbinden Sie den unteren Schacht A mit dem oberen B, wie in Abbildung 11 dargestellt.

• Kippen Sie die Abzugshaube, wie in Abbildung 12 – Schritt 1 dargestellt.
• Verwenden Sie die 2 Drehzapfen C, die sich bereits an der Konstruktion befin den, um die Abzugshaube an die Halterung B zu hängen. Abbildung 12 – Schritte 2-3.
• Positionieren Sie die Abzugshaube so, dass der Sicherheitsbolzen in das Loch der Halterung B einrastet. Abbildung 12 – Schritt 4.

• Achtung! Befestigen Sie die Abzugshaube mit den 6 Schrauben D (Abb. 13) direkt an der Halterung B.

• Nehmen Sie die Sicherheitshalterung L und befestigen Sie diese mit den 2 Schrauben M an der Decke, wie in Abbildung 14 – Schritte 1-2 dargestellt.

• Verbinden Sie das Rohr H (nicht im Lieferumfang enthalten) mit der Luftabzugsöffnung A (Abb. 15).

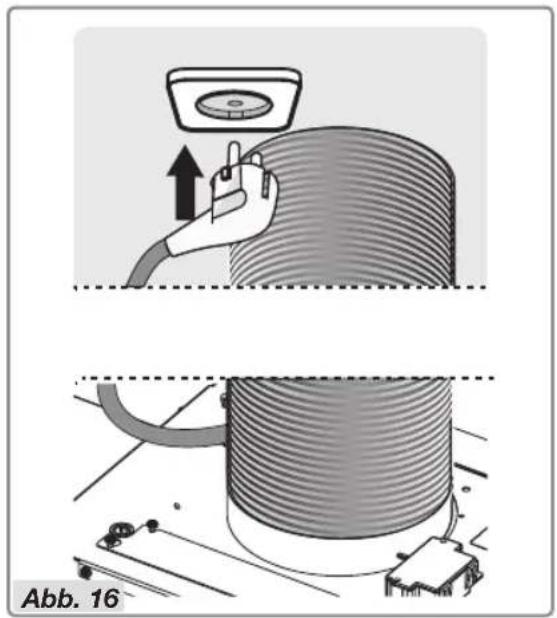

• Stecken Sie den Stecker in die spannungsfreie Steckdose (Abb. 16).

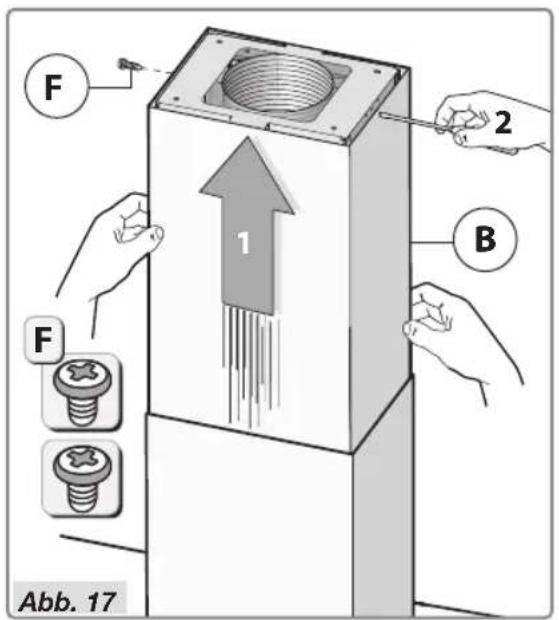

• Verbinden Sie den Schacht B mithilfe der 2 Schrauben F (Abb. 17) mit der Deckenplatte.

Entsorgen

Verpackung und Gerät entsorgen

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Am Ende seiner nutzbaren Lebensdauer muss das Gerät auf verantwortliche Weise entsorgt werden. Einschlägige Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts kann recycelt werden. Folgende Materialien können darin enthalten sein:

• Karton;
  • Polyethylenfolie (PE);
  • FCKW-freies Polystyrol (PS-Hartschaum).

Diese Materialien sind auf verantwortungsbewusste und vorschriftsmäßige Weise zu entsorgen.

Um darauf hinzuweisen, dass elektrische Haushaltsgeräte vorschriftsgemäß getrennt entsorgt werden müssen, trägt das Produkt das Symbol eines durchgestrichenen Mülleimers. Das bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem herkömmlichen Hausmüll entsorgt werden darf. Das Gerät muss bei einem städtischen Betrieb für getrennte Abfallentsorgung oder bei einer Verkaufsstelle abgeliefert werden, die die Entsorgung als Dienstleistung anbietet.

Die getrennte Entsorgung von Haushaltsgeräten verhindert eventuelle negative Auswirkungen für Umwelt und Gesundheit, die durch unsachgemäße Entsorgung entstehen. Auf diese Weise wird sichergestellt, dass die Materialien, aus denen das Gerät besteht, wiederverwertet werden können und somit Energie und Rohstoffe gespart werden.

CONTENTS

Your cooker hood

Introduction 4

Use

Description 5

Operation 6

Cleaning filters 8

Maintenance

Cleaning 9

Installation

General 12

Connection 13

Build-in dimensions 14

Appendix

Disposal 22

Introduction

- Sæt rammens topsektion B i bundsektionen C.
