Produkttyp	Kaffeevollautomat mit Mahlwerk
Marke	Siemens
Modell	TK73501DE
Abmessungen (B x H x T)	28 x 38 x 45 cm
Gewicht	10 kg
Stromversorgung	230 V / 50 Hz
Leistung	1500 W
Wassertankkapazität	1,7 L
Bohnenbehälterkapazität	300 g
Pumpendruck	15 bar
Gemahlener Kaffee möglich	Ja, separates Fach
Milchaufschäumer	Integriert, automatisiertes System
Funktionen	Ganzebohnenkaffee, gemahlener Kaffee, heißes Wasser, Dampf, Cappuccino
Programmierungen	Wasserhärte, automatische Abschaltung, personalisierte Zubereitung
Display	LCD-Anzeige mit Menüs
Reinigung	Entkalkungsprogramm, automatische Spülung, Reinigung des herausnehmbaren Brühgruppe
Sicherheit	Automatische Abschaltung nach 30 min, Kindersicherung
Ersatzteile	Wasserfilter, Brühgruppe, Dichtung, Auffangschale
Reparierbarkeit	Reparaturfähigkeitsindex 6.5/10

Häufig gestellte Fragen - TK73501DE SIEMENS

Wie entkalke ich meine Siemens TK73501DE?

Verwenden Sie das integrierte Entkalkungsprogramm mit einem kompatiblen Siemens Entkalkungsmittel. Füllen Sie den Wassertank mit der Lösung und folgen Sie den Anweisungen auf dem Bildschirm. Der Zyklus dauert etwa 30 Minuten.

Was tun, wenn auf dem Display eine Fehlermeldung erscheint?

Schlagen Sie im Handbuch im Abschnitt Fehlercodes nach. Häufige Fehler sind Wassermangel, voller Tresterbehälter oder ein Defekt des Mahlwerks. Setzen Sie das Gerät zurück, indem Sie es aus- und wieder einschalten.

Wie reinige ich die Brühgruppe?

Entfernen Sie die Brühgruppe (siehe Anleitung), spülen Sie sie mit klarem Wasser ohne Reinigungsmittel ab, bürsten Sie die Kaffeezonen, und setzen Sie sie wieder ein. Nicht in die Spülmaschine geben.

Kann man gemahlenen Kaffee mit dieser Maschine verwenden?

Ja, öffnen Sie das dafür vorgesehene Fach oben auf der Maschine und geben Sie eine Portion gemahlenen Kaffee hinzu. Das Fach ist auch zugänglich, wenn sich Bohnen im Behälter befinden.

Wie stelle ich die Wasserhärte ein?

Gehen Sie in das Menü Einstellungen, wählen Sie 'Wasserhärte' und wählen Sie den entsprechenden Grad für Ihr Wasser (Test mit beiliegendem Streifen). Diese Einstellung optimiert die Entkalkungshäufigkeit.

Warum ist mein Kaffee nicht heiß genug?

Stellen Sie sicher, dass die Tasse vorgewärmt ist. Die Wassertemperatur kann in den Einstellungen erhöht werden (bis zu 95°C). Wenn das Problem weiterhin besteht, kann eine Entkalkung erforderlich sein.

Wie wechsle ich den Wasserfilter?

Entfernen Sie den alten Filter aus dem Tank, setzen Sie den neuen ein, indem Sie ihn leicht drehen, und aktivieren Sie den Austausch im Menü (Einstellungen > Filter). Füllen Sie den Wassertank und starten Sie einen Spülzyklus.

Was tun, wenn der Kaffee langsam läuft?

Reinigen Sie die Brühgruppe, überprüfen Sie, ob das Mahlwerk nicht verstopft ist und der Tresterbehälter nicht voll ist. Falls das Problem weiterhin besteht, wird eine Entkalkung empfohlen.

Wie kann ich die Kaffeelänge personalisieren?

Drücken Sie während der Zubereitung die Taste für die Größe (klein, mittel, groß), um die Menge anzupassen. Sie können Ihre Einstellungen auch speichern, indem Sie die Taste Ihres Getränks gedrückt halten.

Wo finde ich Ersatzteile für die TK73501DE?

Ersatzteile sind auf der Siemens-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer (TK73501DE), um die genauen Referenzen zu finden.

BEDIENUNGSANLEITUNG TK73501DE SIEMENS

Auf einen Blick ....3

Vor dem ersten Gebrauch 4

Bedienelemente....5

- Netzschalter O / I 5

- Taste ⏻ 5

- Drehknopf....5

- Wähltasten ∧ und ∨......5

- Display (Displaymeldungen) ......6

- Taste start 8

- Taste °C (Temperatur einstellen und Kindersicherung) 8

- Taste i Einstellungen ....9

- Mahlgrad einstellen ....9

- Tassenwärmung 9

Menüeinstellungen ....10

- Sprache ....10

- Wasserhärte ....10

- Entkalken ....10

- Reinigen 10

- Calc'n'Clean 10

- Tassenwärmer aus in ....10

- Auto off in 11

- Wasserfilter 11

- Kontrast 11

– Werkseinstellung ...... 11

Zubereitung mit Kaffeebohnen .....12

Zubereitung mit gemahlenem Kaffee .....13

Milchschaum und

warme Milch zubereiten....13

Heißwasser beziehen 14

Pflege und tägliche Reinigung .....14

- Milchsystem reinigen....15

- Brüheinheit reinigen ....15

Aufbewahrung Zubehör 15

Tipps zum Energiesparen 16

Service-Programme 16

- Entkalken 16

- Reinigen 17

- Calc'n'Clean 18

Frostschutz 19

Zubehör 19

Entsorgung 19

Garantiebedingungen 19

Einfache Probleme selbst beheben .....20

Sicherheitshinweise

Die Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

Dieser Espressovollautomat ist für den Haushalt und die Verarbeitung haushaltsüblicher Mengen und nicht für den gewerblichen Gebrauch bestimmt.

⚠️ Stromschlaggefahr!

Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben.

Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen.

Gerät nur in Innenräumen bei Raum-temperatur verwenden.

Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Im Fehlerfall sofort den Netzstecker ziehen. Reparaturen am Gerät, wie z. B. eine beschädigte Zuleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführ werden, um Gefährdungen zu vermeiden.

Gerät oder Netzkabel niemals in Wasser tauchen.

Nicht in das Mahlwerk greifen.

⚠️ Verbrühungsgefahr!

Der Milchschäumer 10 für Milch / Heißwasser wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Sehr geehrte Kaffeeliebhaberin, sehr geehrter Kaffeeliebhaber,

Herzlichen Glückwunsch zum Kauf dieses Espressovollautomaten aus dem Hause Siemens.

Bitte auch die beiliegende Kurzanleitung beachten.

Sie kann in einem speziellen

Aufbewahrungsfach 24 bis zum nächsten

Gebrauch verstaut werden.

Auf einen Blick

Bilder A, B, C, D und E

1 Netzschalter O / I
2 Taste ⏻
3 Taste°C (Temperatur / Kindersicherung)
4 Wähltasten ∧ ∨
5 Display
a) Statuszeile
b) Auswahlzeile
c) Navigationszeile
6 Drehknopf für Einstellungen Display
7 Taste i (Info-Menü)
8 Tastestart (Getränke / Programme)
9 Kaffeeauslauf höhenverstellbar und schwenkbar

10 Milchschäumer höhenverstellbar (Milch / Heißwasserbezug)

a) Oberteil

b) Unterteil

c) Schlauch

d) Milchrohr

11 Abnehmbarer Wassertank
12 Deckel Wassertank
13 Aufbewahrungsfächer (Pulverlöffel und Zubehör Milchschäumer)
14 Pulverlöffel (Einsetzhilfe für Wasserfilter)
15 Bohnenbehälter
16 Aromadeckel
17 Drehwähler für Mahlgradeinstellung
18 Tassenwärmung
19 Taste für Tassenwärmung beleuchtet
20 Pulverschublade (Kaffeepulver / Reinigungstablette)

21 Tür zur Brüheinheit
22 Türöffner
23 Brüheinheit
a) Drucktaste
b) Verriegelung
24 Aufbewahrungsfach Kurzanleitung
25 Verschluss Aufbewahrungsfach
26 Blende Tropfschalen
27 Tropfschale Kaffeeauslauf
28 Tropfblech Kaffeeauslauf
29 Tropfblech Milchschäumer
30 Kaffeesatzbehälter
31 Kabelstaufach
32 Milchbehälter

de

Vor dem ersten Gebrauch

Allgemeines

Nur reines Wasser ohne Kohlensäure und vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen verwenden, sie verstopfen die Brüheinheit. Bei diesem Gerät ist die Wasserhärte einstellbar. Ab Werk ist die Wasserhärte 4 eingestellt. Die Wasserhärte des verwendeten Wassers mit beiliegendem Prüfstreifen feststellen. Wird ein anderer Wert als Wasserhärte 4 angezeigt, das Gerät nach Inbetriebnahme entsprechend programmieren (siehe unter Kapitel „MenüeinstellungenWASSERHÄRTE“)

Gerät in Betrieb nehmen

- Den Espressovollautomat auf eine ebene und für das Gewicht ausreichende Fläche stellen.

Info: Das Gerät hat auf der Unterseite vier Rollen und kann seitlich in einer Bogenform verschoben werden, um die Bedienung und Platzierung zu erleichtern.

• Netzstecker aus dem Kabelfach 31 ziehen und anschließen. Die Länge kann durch Zurückschieben und Herausziehen passend eingestellt werden. Das Gerät dazu mit der Rückseite z.B. an die Tischkante stellen und das Kabel entweder nach unten ziehen, oder nach oben schieben.
• Deckel Wassertank 12 hochklappen.
• Wassertank 11 abnehmen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.
• Den Wassertank 11 gerade aufsetzen und ganz nach unten drücken.
• Den Deckel Wassertank 12 wieder schließen.

• Bohnenbehälter 15 mit Kaffeebohnen füllen.

• Netzschalter 1 O / I drücken, die Taste 8 start leuchtet auf und im Display 5 erscheinen verschiedene Sprachen.

• Mit den Wähltasten 4 ∧ und √ jetzt die gewünschte Sprache in welcher die weiteren Displaytexte erscheinen sollen auswählen.

Die gewählte Sprache wird durch einen Rahmen gekennzeichnet. Es stehen folgende Sprachen zur Auswahl:

DEUTSCH

ENGLISH

FRANÇAIS

ITALIANO

• Die Taste 8 start drücken, die ausgewählte Sprache ist gespeichert, die Taste 2 ◎ leuchtet auf.
• Die Taste 2 🔊 drücken, das Markenlogo leuchtet im Display 5. Das Gerät heizt nun auf und spült, etwas Wasser läuft aus dem Kaffeeauslauf 9. Erscheinen im Display 5 die Symbole für die Auswahl der Zubereitung, ist das Gerät betriebsbereit.

Info: Der Espressovollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach 1 Stunde automatisch in den „Sparmodus“ (siehe Kapitel „Menüeinstellungen AUTO OFF IN“).

Tipp: Bei der ersten Benutzung oder wenn das Gerät längere Zeit nicht in Betrieb war, hat die erste Tasse Kaffee noch nicht das volle Aroma.

Nach Inbetriebnahme des Espressovollautomaten wird eine feinporige und standfeste „Crema“ erst nach dem Bezug einiger Tassen dauerhaft erreicht.

Bedienelemente

Netzschalter O / I

Mit dem Netzschalter 10 / I wird das Gerät in den „Sparmodus“ geschaltet oder vollständig ausgeschaltet. Im „Sparmodus“ leuchtet nur die Taste 2 ⏻.

Wichtig: Das Gerät mit dem Netzschalter 1 erst abschalten, wenn es im „Sparmodus“ ist, damit der automatische Spülvorgang durchgeführt wird.

Taste ⏻

Mit der Taste 2 ⏻ wird das Gerät eingeschaltet (betriebsbereit) oder in den „Sparmodus“ zurückversetzt. Taste 2 ⏻ blinkt so lange das Gerät spült.

Das Gerät spült nicht, wenn:

• es beim Einschalten noch warm ist.
• vor dem Schalten in den „Sparmodus“ kein Kaffee bezogen wurde.

Das Gerät ist betriebsbereit, wenn im Display 5 die Symbole für die Getränkeauswahl und Taste 8 start leuchten.

Drehknopf

Mit dem Drehknopf 6 kann im Display 5 durch Drehen nach links und rechts navigiert werden, oder es können im Menü Parameter verstellt werden.

Wähltasten ∧ und ∨

Durch Drücken der Wählstasten 4 ∧ und √ kann in den Menüebenen (Navigationszeile 5c) nach unten und nach oben navigiert werden.

de

Display

Das Display 5 zeigt durch Symbole Auswahlmöglichkeiten, Kaffeestärke und Füllmenge sowie durch Texte Einstellungen, laufende Vorgänge und Meldungen an. Mit Drehknopf 6 und Wähltasten 4 können hier Einstellungen vorgenommen werden. Die gewählte Einstellung wird durch einen Rahmen markiert.

In der Statuszeile 5a des Displays 5 wird der Name der Getränkeart sowie bei Kaffegetränken die Einstellung Stärke z.B. ①② und Menge z.B. □ angezeigt. In der Auswahlzeile 5b werden Symbole für die Getränkeauswahl dargestellt. Die Pfeile in der Navigationszeile 5c zeigen an, in welcher Richtung sich noch Menüebenen befinden.

Displaymeldungen

Im Display 5 werden verschiedene Meldungen angezeigt.

Informationen:

BITTE WARTEN

Aufforderungen zum Handeln:

WASSERTANK FÜLLEN WASSERTANK PRÜFEN

TROPFSCHALE EINSETZEN TROPFSCHALE LEEREN

BOHNENBEHÄLTER FÜLLEN KAFFEEAUSLAUF SCHWENKEN MILCHSCHÄUMER AUFSETZEN BRÜHEINHEIT EINSETZEN TÜR SCHLIESSEN BITTE BRÜHEINHEIT ÜBERPRÜFEN PULVER EINFÜLLEN SCHUBLADE SCHLIESSEN

SERVICE - FILTER WECHSELN SERVICE - ENTKALKEN SERVICE - REINIGEN SERVICE - CALC'N'CLEAN

UNTERTEMPERATUR BITTE WARTEN

ÜBER BZW. UNTERSPANNUNG

Auswahlmöglichkeiten

2 x ESPRESSO

2 x CAFÉ CRÈME

ESPRESSO

CAFÉ CRÈME

MACCHIATO

CAPPUCCINO

MILCHSCHAUM

WARME MILCH

HEISSWASSER

KURZSPÜLEN MILCHSYSTEM

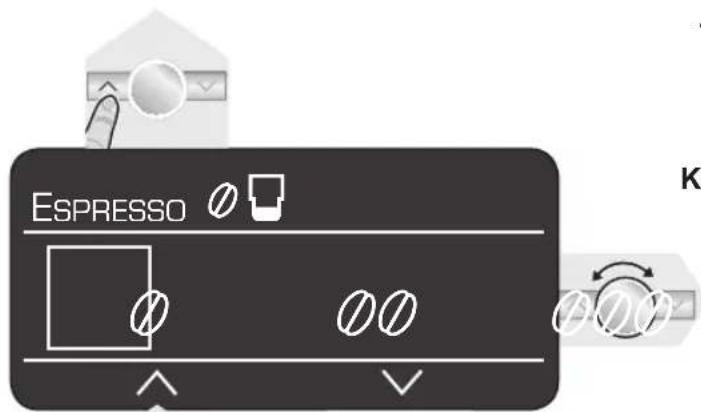

Kaffeestärke (nur für Kaffeegetränke)

∅

Mild

∅∅

Normal

∅∅∅

Stark

Füllmenge (nur für Kaffeegetränke)

klein

mittel

groß

de

Taste start

Durch Drücken der Taste 8start wird die Getränkezubereitung oder ein Service Programm gestartet.

Durch erneutes Drücken der Taste 8 start während der Getränkezubereitung kann der Bezug vorzeitig gestoppt werden.

Taste °C

Mit der Taste 3°C kann die Temperatur für Kaffee und Heißwasser eingestellt (kurz drücken) sowie die Kindersicherung (mind. 3 Sek. gedrückt halten) ein- oder ausgeschaltet werden.

Temperatur einstellen:

Taste 3°C kurz drücken und mit den Tasten 4 ∧ und ∨ und Drehknopf 6 die Einstellungen vornehmen.

Durch erneutes Drücken der Taste 3 °C speichern und zurück zur Getränkeauswahl. Diese Einstellungen sind automatisch für alle Zubereitungsarten wirksam.

Kindersicherung

Um Kinder vor Verbrühungen und Verbrennungen zu schützen, kann das Gerät gesperrt werden.

• Taste 3 °C mindestens 3 Sekunden gedrückt halten, im Display 5 erscheint ein Schlüssel, die Kindersicherung ist aktiviert.
  Nun ist keine Bedienung mehr möglich, der Tassenwärmer 18 ist ausgeschaltet.

- Um die Kindersicherung zu deaktiveren, die Taste 3°C mindestens 3 Sekunden gedrückt halten, der Schlüssel im Display 5 verschwindet wieder.

Taste i Einstellungen

Mit der Taste 7 i können Informationen abgerufen (kurz drücken) und

Einstellungen vorgenommen werden

(mind. 3 Sek. gedrückt halten).

Informationen abrufen

Im Info-Menü können folgende Informationen abgerufen werden:

- wie viele Getränke seit der Inbetriebnahme des Espressovollautomaten wurden bezogen

- wann der nächste Service nötig ist.

- Taste 7 i kurz Drücken und mit den Tasten 4 ∧ und √ navigieren.

INFO-MENÜ

ENTKALKEN IN CA. XXX TASSEN REINIGEN IN CA. XXX TASSEN KEIN FILTER EINGESETZT

ANZAHL KAFFEE XX ANZAHL MILCHGETRÄNKE XX MENGE HEISSWASSER XL

* erscheint nur, wenn der Filter aktiviert ist.

Durch erneutes kurzes Drücken der Taste 7 i wechselt man zurück in die Getränkeauswahl. Nach ca. 10 Sekunden ohne Betätigung wechselt das Gerät automatisch wieder in die Getränkeauswahl.

Einstellungen vornehmen

(siehe Kapitel „Menüeinstellungen“)

Mahlgrad einstellen

Mit dem Drehwähler 17 für Mahlgradeinstellung kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden.

Achtung

Den Mahlgrad nur bei laufendem Mahlwerk verstellen! Das Gerät kann sonst beschädigt werden.

- Bei laufendem Mahlwerk den Drehwähler 17 zwischen feinem Kaffeepulver ••• und größerem Kaffeepulver ••• einstellen.

Info: Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.

Tipp: Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen größeren Mahlgrad einstellen.

Tassenwärmung

⚠️ Achtung, die Tassenwärmung 18 wird sehr heiß!

Der Espressovollautomat verfügt über eine Tassenwärmung 18 die mit der Taste 19 manuell ein oder ausgeschaltet werden kann. Ist die Tassenwärmung 18 an, leuchtet die Taste 19.

Tipp: Für eine optimale Erwärmung der Tassen, diese mit dem Tassenboden auf die Tassenwärmung 18 stellen.

de

Menüeinstellungen

• Taste 7 i mindestens 3 Sek. gedrückt halten.
  Es erscheinen nun die verschiedenen Einstellmöglichkeiten.

Im nachfolgenden Text der Gebrauchsanleitung beginnt jede neue Einstellung mit i 3 Sek. + √ und dazu eine genaue Beschreibung.

Mit den Tasten 4 ∧ und √ können die verschiedenen Einstellmöglichkeiten ausgewählt werden.

Hinweis: Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.

i 3 Sek. + √ SPRACHE

- Durch Drehen des Drehknopfs 6 kann die gewünschte Sprache ausgewählt werden.

i 3 Sek. + √ WASSERHÄRTE

- Durch Drehen des Drehknopfs 6 kann die gewünschte Wasserhärte 1,2,3 und 4 ausgewählt werden.

Info: Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Die voreingestellte Wasserhärte ist Stufe 4. Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung nachgefragt werden.

- Den Teststreifen kurz in das Wasser tauchen und nach 1 Minute das Ergebnis ablesen.

Stufe Wasserhärtegrad

	Deutsch (°dH)	Französisch (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

i 3 Sek. + √ ENTKALKEN

- Soll das Gerät entkalkt werden, die Taste 8 start drücken und das Entkalkungsprogramm durchführen (siehe Kapitel „Entkalken“).

i 3 Sek. + √ REINIGEN

- Soll das Gerät gereinigt werden, die Taste 8 start drücken und das Reinigungsprogramm durchführen (siehe Kapitel „Reinigen“).

i 3 Sek. + √ CALC'N'CLEAN

- Soll das Gerät gleichzeitig entkalkt und gereinigt werden, die Taste 8start drücken und das Calc'n'Clean Programm durchführen (siehe Kapitel „Calc'n'Clean“).

i 3 Sek. + √▶ TASSENWÄRMER AUS IN Hiermit kann die Zeitspanne eingestellt werden, zu der die Funktion Tassenwärmer 18 automatisch nach dem Einschalten wieder abschaltet.

• Die gewünschte Zeitspanne durch Drehen des Drehknopfs 6 einstellen.

i 3 Sek. + √ AUTO OFF IN

- Durch Drehen des Drehknopfs 6 kann die Zeitspanne eingegeben werden, nach der das Gerät automatisch nach der letzten Getränkezubereitung in den „Sparmodus“ schaltet.

Die Einstellung ist von 5 Minuten bis zu 8 Stunden möglich.

i 3 Sek. + √ WASSERFILTER

Bevor ein neuer Wasserfilter verwendet werden kann, muss dieser gespült werden.

• Dazu Wasserfilter mit Hilfe des Pulverlöffels 14 in den Wassertank 11 fest eindrücken. Wassertank bis zur Markierung „max“ mit Wasser füllen.
• Durch Drehen des Drehknopfs 6 START wählen und Taste 8 start drücken.
  • 0,5 L BEHÄLTER UNTER MILCHSCHÄUMER STELLEN → START
• Einen Behälter mit 0,5l Fassungsvermögen unter den Milchschäumer 10 stellen.
• Taste 8 start drücken. Wasser fließt nun durch den Filter um ihn zu spülen.
• Anschließend das Gefäß entleeren. Das Gerät ist wieder betriebsbereit.

Info: Durch das Spülen des Filters ist gleichzeitig die Einstellung für die Anzeige Filterwechsel aktiviert worden.

Ausführliche Informationen zum Wasserfilter können in der beiliegen Filteranleitung nachgelesen werden.

Nach Anzeige FILTER WECHSELN oder spätestens nach 2 Monaten ist die Wirkung des Filters erschöpft. Er ist aus hygienischen Gründen, und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen), auszutauschen.

Ersatzfilter sind über den Handel (TZ70003) oder den Kundendienst (467873) erhältlich. Wird kein neuer Filter eingesetzt, die Einstellung WASSERFILTER auf NEIN drehen.

Info: Wird das Gerät längere Zeit nicht benutzt (z.B. Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespült werden. Dazu einfach eine Tasse Heisswasser beziehen.

i 3 Sek. + √ KONTRAST

Der Kontrast im Display 5 kann von -20 bis +20 eingestellt werden. Die Werkseinstellung ist +0.

- Mit dem Drehknopf 6 die gewünschte Einstellung vornehmen.

i 3 Sek. + √ WERKSEINSTELLUNG Reset

Die eigenen Einstellungen können gelöscht und die Werkseinstellungen wieder aktiviert werden.

- Zur Aktivierung der Werkseinstellung Taste 8 start drücken.

Info: Das Gerät kann auch manuell durch Tastenkombination auf die Werkseinstellungen zurückgestellt werden. Das Gerät muss komplett ausgeschaltet sein.

- Tasten 4 ∧ und ∨ und Netzschalter 1 O / I gleichzeitig mindestens 5 Sekunden gedrückt halten. Taste 8 start drücken, die Werkseinstellungen sind wieder aktiviert.

de

Zubereitung mit Kaffeebohnen

Dieser Espressovollautomat mahlt für jeden Brühvorgang frischen Kaffee. Vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen verwenden. Für eine optimale Qualität die Bohnen kühl und verschlossen aufbewahren oder tiefgefrieren. Die Kaffeebohnen können auch tiefgefroren gemahlen werden.

Wichtig: Täglich frisches Wasser in den Wassertank 11 füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank 11 sein.

Tipp: Tasse(n), vor allem kleine, dickwandige Espressotassen auf der Tassenwärmung 18 vorwärmen.

Es können verschiedene Kaffeegetränke ganz einfach durch Knopfdruck zubereitet werden.

Getränkezubereitung ohne Milch

Das Gerät muss betriebsbereit sein.

• Vorgewärmte Tasse(n) unter den Kaffeeauslauf 9 stellen.
• Den gewünschten Espresso oder Kaffee durch Drehen des Drehknopfs 6 auswählen. Im Display 5 werden das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffeemenge für dieses Getränk angezeigt.

Die Einstellungen können verändert werden (siehe Kapitel „Bedienelemente“).

- Taste 8 start drücken.

Der Kaffee wird vorgebrüht und läuft anschließend in die Tasse(n).

Getränkezubereitung mit Milch

Das Gerät muss betriebsbereit sein.

• Das Milchrohr 10d des Milchschäumers 10 in den Milchbehälter 32 einführen.
• Den Kaffeeauslauf 9 nach rechts schwenken, bis er hörbar einrastet.
• Vorgewärmte Tasse oder Glas unter Kaffeeauslauf 9 und Milchschäumer 10 stellen.
• Den gewünschten Macchiato 📋 oder Cappuccino 📋 durch Drehen des Drehknopfs 6 auswählen. Im Display 5 wird das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffeemenge für dieses Getränk angezeigt.

Die Einstellungen können verändert werden (siehe Kapitel „Bedienelemente“).

- Taste 8 start drücken. Zuerst wird Milch in die Tasse bzw. das Glas gefördert. Anschließend wird der Kaffee vorgebrüht und läuft in die Tasse bzw. das Glas.

Wichtig: Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschäumer 10 mit lauwarmem Wasser reinigen (siehe Kapitel „Milchsystem reinigen“).

Zubereitung mit gemahlenem Kaffee

Dieser Vollautomat kann auch mit gemahlenem Kaffee (kein löslicher Kaffee) betrieben werden.

Getränkezubereitung ohne Milch

• Mit dem Drehknopf 6 📋 oder 📋 auswählen.
• Vorgewärmte Tasse(n) unter den Kaffeeauslauf 9 stellen.
• Die Pulverschublade 20 durch Drücken öffnen.
• Maximal 2 gestrichene Pulverlöffel 14 mit Kaffeepulver einfüllen.

Achtung: Keine ganzen Bohnen oder löslichen Kaffee einfüllen.

• Die Pulverschublade 20 schließen.
- Taste 8 start drücken. Der Kaffee wird gebrüht und läuft anschließend in die Tasse(n).

Hinweis: Für eine weitere Tasse Kaffee den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um eine Überfüllung zu vermeiden. Das Gerät spült.

Getränkezubereitung mit Milch

• Mit dem Drehknopf 6 Macchiato 📋 oder Cappuccino 🌐 auswählen.
• Das Milchrohr 10d des Milchschäumers 10 in den Milchbehälter 32 einführen.
• Den Kaffeeauslauf 9 nach rechts schwenken, bis er hörbar einrastet.
• Vorgewärmte Tasse oder Glas unter Kaffeeauslauf 9 und Milchschäumer 10 stellen.
• Die Pulverschublade 20 durch Drücken öffnen.
• Maximal 2 gestrichene Pulverlöffel 14 mit Kaffeepulver einfüllen.

Achtung: Keine ganzen Bohnen oder löslichen Kaffee einfüllen.

• Die Pulverschublade 20 schließen.

- Taste 8 start drücken. Zuerst wird Milch in die Tasse bzw. das Glas gefördert. Anschließend wird das Kaffeepulver gebrüht und läuft in die Tasse bzw. das Glas.

Wichtig: Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschäumer 10 mit lauwarmem Wasser reinigen (siehe Kapitel „Milchsystem reinigen“).

Hinweis: Für eine weitere Kaffee / Milchmischung den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um eine Überfüllung zu vermeiden. Das Gerät spült.

Milchschaum und warme Milch zubereiten

⚠️ Verbrennungsgefahr

Der Milchschäumer 10 wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Das Gerät muss betriebsbereit sein.

• Das Milchrohr 10d des Milchschäumers 10 in den Milchbehälter 32 einführen.
• Die vorgewärmte Tasse oder Glas unter den Auslauf des Milchschäumers 10 stellen.
• Die gewünschte Einstellung „Milch-schaum“ 🚙️ oder „Warme Milch“ 🚙️ durch Drehen des Drehknopfs 6 auswählen.
• Die Taste 8 start drücken, Milchschaum (ca. 40 Sek. lang) oder warme Milch (ca. 60 Sek. lang) fließt aus dem Auslauf des Milchschäumers 10.
• Durch erneutes Drücken der Taste 8 start kann der Vorgang vorzeitig gestoppt werden.

de

Info: Bei der Zubereitung von warmer Milch kann es zu pfeifenden Geräuschen kommen. Diese sind durch den Milchschäumer 10 technisch bedingt.

Tipp: Für einen optimalen Milchschaum bevorzugt kalte Milch mit einem Fettgehalt von 1,5% verwenden.

Wichtig: Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschäumer 10 mit lauwarmem Wasser reinigen (siehe Kapitel „Milchsystem reinigen“).

Heißwasser beziehen

⚠️ Verbrennungsgefahr

Der Milchschäumer 10 wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Das Gerät muss betriebsbereit sein.

• Die vorgewärmte Tasse oder Glas unter den Auslauf des Milchschäumers 10 stellen.
• Die gewünschte Einstellung Heisswasser // durch Drehen des Drehknopfs 6 auswählen.
• Die Taste 8 start drücken, heißes Wasser fließt ca. 40 Sek. lang aus dem Auslauf des Milchschäumers 10.
• Durch erneutes Drücken der Taste 8start kann der Vorgang vorzeitig gestoppt werden.

Hinweis: Die Temperatur des Heißwassers kann eingestellt werden (siehe Kapitel „Bedienelemente Taste °C“).

Pflege und tägliche Reinigung

⚠️ Stromschlag-Gefahr!

Vor der Reinigung den Netzstecker ziehen. Das Gerät niemals in Wasser tauchen. Keinen Dampfreiniger benutzen.

• Das Gehäuse mit einem weichen, feuchten Tuch abwischen. Keine scheuernden Tücher oder Reinigungsmittel verwenden.
• Den Wassertank 11 und die Brüheinheit 23 nur mit Wasser spülen.
• Der Verschluss Aufbewahrungsfach 25 und die Blende Tropfschalen 26 dürfen nur mit einem feuchten Tuch leicht abgewischt werden. Nicht in den Geschirrspüler geben.

- Tropfblech Kaffeeauslauf 28 und Tropfblech Milchschäumer 29 abnehmen. Tropfschale Kaffeeauslauf 27 mit Kaffeesatzbehälter 30 nach vorne herausziehen, entleeren und reinigen. Diese Teile können auch im Geschirrspüler gereinigt werden.

- Pulverlöffel 14, Aromadeckel 16 und Milchbehälter 32 von Hand spülen oder in den Geschirrspüler geben.

- Innenraum des Gerätes (Aufnahme Schalen) auswischen.

Wichtig: Tropfschale 27 sollte täglich geleert und gereinigt werden, um Schimmelbildung zu vermeiden.

Hinweis: Wenn das Gerät mit der Taste 2 im kalten Zustand eingeschaltet oder nach Bezug von Kaffee in -Betrieb versetzt wird, spült das Gerät automatisch. Das System reinigt sich somit selbst.

Milchsystem reinigen

Milchsystem 10 nach jeder Benutzung reinigen!

Das Milchsystem 10 kann automatisch vorgereinigt werden.

- Im Display 5 das Symbol auswählen und Taste 8 start drücken.

LEERES GLAS UNTER SCHÄUMER STELLEN, ANSAUGROHR IN GLAS GEBEN → START

• Ein leeres Glas unter das Milchsystem 10 stellen und das Ende des Milchrohrs 10d in das Glas geben.
• Taste 8 start drücken. Das Gerät füllt nun automatisch Wasser in das Glas und saugt es zum Spülen über das Milchrohr 10d wieder an. Nach ca. 1 Min. stoppt der Spülvorgang automatisch.
• Nun das Glas entleeren und das Milchrohr 10d reinigen.

Zusätzlich das Milchsystem regelmäßig gründlich reinigen (Geschirrspüler oder per Hand).

Milchsystem 10 zum Reinigen zerlegen:

• Milchsystem 10 gerade nach vorne aus dem Gerät herausziehen.
• Die Einzelteile (Bild C) mit Spüllauge und einer weichen Bürste reinigen.
• Alle Teile mit klarem Wasser spülen und abtrocknen.
• Alle Teile wieder zusammenstecken und bis zum Anschlag einsetzen.

Info: Alle Teile des Milchschäumers 10 können auch in den Geschirrspüler gegeben werden.

Brüheinheit reinigen

(siehe auch Kurzanleitung)

Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit 23 regelmäßig zum Reinigen entnommen werden.

• Gerät mit Taste 2 ⏻ in den „Sparmodus“ schalten.

• Mit dem Netzschalter 10 / I komplett ausschalten, keine Taste leuchtet.

• Den Türöffner 22 nach rechts schieben und die Tür 21 zur Brüheinheit 23 öffnen.
  • Die rote Verriegelung 23b an der Brüheinheit 23 ganz nach links schieben.

• Die rote Drucktaste 23a drücken und die Brüheinheit 23 an den Griffmulden (Bild E) fassen und vorsichtig herausnehmen.
• Die Brüheinheit 23 unter fließendem Wasser reinigen.

Wichtig: Ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.

• Den Geräte-Innenraum mit einem feuchten Tuch auswischen.
• Brüheinheit 23 und Geräte-Innenraum trocknen lassen.
  • Die Brüheinheit 23 bis zum Anschlag einsetzen.
• Die rote Verriegelung 23b ganz nach rechts schieben und die Tür 21 schließen.

Aufbewahrung Zubehör

Der Espressovollautomat hat spezielle Fächer, um Zubehörteile und Kurzanleitung am Gerät zu verstauen.

- Um Pulverlöffel 14, Milchrohr 10d und Schlauch 10c aufzubewahren, den Wassertank 11 abnehmen und die Teile in die vorgeformten Vertiefungen 13 einsetzen.

Die Kurzanleitung hat ein eigenes Fach im Bereich der Brüheinheit 23.

• Die Tür 21 zur Brüheinheit öffnen.
- Den roten Verschluss 25 zum Aufbewahrungsfach 24 an der Lasche fassen und abnehmen.
- Die Kurzanleitung verstauen, Verschluss 25 aufstecken und Tür zur Brüheinheit 21 schließen.

de

Tipps zum Energiesparen

• Der Espressovollautomat schaltet automatisch nach einer Stunde (Werkseinstellung) in den „Sparmodus“. Im „Sparmodus“ verbraucht das Gerät sehr wenig Strom. Die voreingestellte Zeit von einer Stunde kann verändert werden (siehe Kapitel „Menüeinstellungen AUTO OFF IN“).
• Wird der Espressovollautomat nicht benutzt, das Gerät mit dem Netzschalter 10 / I auf der Vorderseite des Geräts ausschalten.
• Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale.
• Das Gerät regelmäßig entkalken, um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch.

Service-Programme

Tipp: Siehe auch Kurzanleitung im Aufbewahrungsfach 24.

In gewissen Zeitabständen erscheint im Display 5 entweder SERVICE - ENTKALKEN oder SERVICE - REINIGEN oder SERVICE - CALC'N'CLEAN. Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden. Wahlweise können beide Vorgänge durch die Funktion Calc'n'Clean zusammengefasst werden (siehe Kapitel „Calc'n'Clean“). Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden.

Achtung

Bei jedem Service-Programm Entkalkungs- und Reinigungsmittel nach Anleitung benutzen.

Das Service-Programm keinesfalls unterbrechen!

Flüssigkeiten nicht trinken! Niemals Essig, Mittel auf Essigbasis, Zitronensäure oder Mittel auf Zitronensäure- basis verwenden! Keinesfalls Entkalkungstabletten oder an- dere Entkalkungsmittel in die Pulverschublade 20 einfüllen! Zum Entkalken und Reinigen ausschließlich die beiliegenden Tabletten verwenden. Sie wurden speziell für diesen Espressovoll- automaten entwickelt.

Speziell entwickelte und geeignete Entkalkungs- und Reinigungstabletten sind über den Handel sowie den Kundendienst erhältlich.

Bestellnummer	Handel Kundendienst
Reinigungstabletten	TZ60001 310575
Entkalkungstabletten	TZ60002 310967

Wichtig: Ist ein Wasserfilter in den Wassertank 11 eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen.

Entkalken

Während der einzelnen Entkalkungsschritte blinkt die Taste 8 start.

Die Zahlen rechts oben zeigen an, wie weit der Ablauf fortgeschritten ist.

- Taste 7 i mindestens 3 Sekunden gedrückt halten.

ENTKALKEN → START

- Taste 8 start drücken, das Display 5 führt durch das Programm.

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

- Tropfschale 27 leeren und wieder einsetzen.

0,5 L BEHÄLTER UNTER

MILCHSCHÄUMER STELLEN →START

• Einen Behälter mit 0,5l Fassungsvermögen unter den Milchschäumer 10 stellen.
• Taste 8 start drücken.

Info: Ist der Wasserfilter aktiviert, erscheint die entsprechende Aufforderung, den Filter zu entfernen und erneut die Taste 8 start zu drücken.

WASSERFILTER ENTFERNEN →START

0,5 L WASSER + ENTKALKER EINFÜLLEN

→START

• Lauwarmes Wasser in den leeren Wassertank 11 bis zur Markierung „0,5 l“ einfüllen und 2 Siemens Entkalkungstabletten darin auflösen.
• Taste 8 start drücken, das Entkalkungsprogramm läuft jetzt ca. 20 Minuten.

ENTKALKUNKSPROGRAMM LÄUFT

ZU WENIG ENTKALKER

ENTKALKER NACHFÜLLEN

Info: Ist zu wenig Entkalkunglösung im Wassertank 11, erscheint die entsprechende Aufforderung. Entkalkungslösung nachfüllen und erneut Taste 8start drücken.

WASSERTANK SPÜLEN UND FÜLLEN →START

• Den Wassertank 11 spülen und frisches Wasser bis zur Markierung „max“ einfüllen.
• Die Taste 8 start drücken, das Entkalkungsprogramm läuft jetzt ca. 1 Minute und spült das Gerät.

ENTKALKUNKSPROGRAMM LÄUFT

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

• Die Tropfschale 27 leeren und wieder einsetzen.

Das Gerät ist fertig entkalkt und wieder betriebsbereit.

Reinigen

ESPRESSO

SERVICE - REINIGEN

→ i - TASTE 3 SEK.

Während der einzelnen Reinigungsschritte blinkt die Taste 8 start. Die Zahlen rechts oben zeigen an, wie weit der Ablauf fortgeschritten ist.

• Wassertank 11 bis „max“ füllen.
• Taste 7 i mindestens 3 Sekunden gedrückt halten.

REINIGEN → START

- Taste 8 start drücken, das Display 5 führt durch das Programm.

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

- Tropfschale 27 leeren und wieder einsetzen, das Gerät spült zweimal.

KAFFEEAUSLAUF SCHWENKEN

- Den Kaffeeauslauf 9 nach links schwenken bis er hörbar einrastet.

REINIGUNGSPROGRAMM LÄUFT

PULVERSCHUBLADE ÖFFNEN

- Die Pulverschublade 20 durch drücken öffnen.

SIEMENS REINIGUNGSTABLETTE EINWERFEN UND SCHUBLADE SCHLIESSEN

- Eine Siemens Reinigungstablette einwerfen und die Schublade 20 schließen.

de

START DRÜCKEN

- Taste 8 start drücken, das Reinigungsprogramm läuft jetzt ca. 7 Minuten.

REINIGUNGSPROGRAMM LÄUFT

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

- Die Tropfschale 27 leeren und wieder einsetzen.

Das Gerät ist fertig gereinigt und wieder betriebsbereit.

Calc'n'Clean

Calc'n'Clean kombiniert die Einzelfunktionen Entkalken und Reinigen.

Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Espresso-vollautomat automatisch dieses Serviceprogramm vor.

ESPRESSO

SERVICE - CALC'N'CLEAN → i - TASTE 3 SEK.

Während der einzelnen Calc'n'Clean Schritte blinkt die Taste 8start. Die Zahlen rechts oben zeigen an, wie weit der Ablauf fortgeschritten ist.

- Taste 7 i mindestens 3 Sekunden gedrückt halten.

- Taste 8 start drücken, das Display 5 führt durch das Programm.

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

• Tropfschale 27 leeren und wieder einsetzen.
• Den Kaffeeauslauf 9 nach rechts schwenken bis er hörbar einrastet.
• Einen Behälter mit mind. 1 I Fassungsvermögen unter den Milchschäumer 10 stellen.

- Taste 8 start drücken, das Gerät spült zweimal.

REINIGUNGSPROGRAMM LÄUFT

PULVERSCHUBLADE ÖFFNEN

- Die Pulverschublade 20 durch drücken öffnen.

SIEMENS REINIGUNGSTABLETTE EINWERFEN UND SCHUBLADE SCHLIESSEN

- Eine Siemens Reinigungstablette in die Schublade 20 einwerfen und schließen.

Info: Ist der Wasserfilter aktiviert, erscheint die entsprechende Aufforderung, den Filter zu entfernen und erneut die Taste 8 start zu drücken.

WASSERFILTER ENTFERNEN →START

0,5 L WASSER + ENTKALKER EINFÜLLEN →START

- Lauwarmes Wasser in den leeren Wassertank 11 bis zur Markierung „0,5 l“ einfüllen und 2 Siemens Entkalkungstabletten darin auflösen.

- Taste 8 start drücken, das Entkalkungsprogramm läuft jetzt ca. 20 Minuten.

ENTKALKUNKSPROGRAMM LÄUFT

ZU WENIG ENTKALKER

ENTKALKER NACHFÜLLEN

Info: Ist zu wenig Entkalkungslösung im Wassertank 11, erscheint die entsprechende Aufforderung. Entkalkungslösung nachfüllen und erneut Taste 8 start drücken.

WASSERTANK SPÜLEN UND FÜLLEN

→START

• Den Wassertank 11 spülen und frisches Wasser bis zur Markierung „max“ einfüllen.
• Die Taste 8 start drücken, das Entkalkungsprogramm läuft jetzt noch ca. 1 Minute und anschließend das Reinigungsprogramm ca. 7 Minuten und spült das Gerät.

ENTKALKUNKSPROGRAMM LÄUFT

REINIGUNGSPROGRAMM LÄUFT

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

- Die Tropfschale 27 leeren und wieder einsetzen.

Das Gerät ist fertig gereinigt sowie entkalkt wieder betriebsbereit.

Wichtig: Wurde eines der Service-

Programme z.B. durch Stromausfall unterbrochen, wie folgt vorgehen:

- Den Wassertank 11 spülen und frisches Wasser bis zur Markierung „max“ einfüllen.

- Die Taste 8start drücken, das Reinigungsprogramm läuft jetzt ca. 3 Minuten und spült das Gerät.

REINIGUNGSPROGRAMM LÄUFT

TROPFSCHALE LEEREN

TROPFSCHALE EINSETZEN

- Die Tropfschale 27 leeren und wieder einsetzen.

Das Gerät ist wieder betriebsbereit.

Frostschutz

⚠ Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden.

Info: Das Gerät muss betriebsbereit und der Wassertank 11 gefüllt sein.

- Ein großes, schmales Gefäß unter den Milchschäumer 10 stellen.

- Die Einstellung „Milchschaum“ auswählen, starten und ca. 15 Sekunden dampfen lassen.

- Mit dem Netzschalter 10 / I das Gerät ausschalten.

- Den Wassertank 11 und die Tropfschale 27 entleeren.

Zubehör

Folgendes Zubehör ist über den Handel und Kundendienst erhältlich.

Bestellnummer	Handel Kundendienst
Reinigungstabletten	TZ60001	310575
Entkalkungstabletten	TZ60002	310967

Wasserfilter TZ70003 467873

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen

Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes.

Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Änderungen vorbehalten.

Einfache Probleme selbst beheben

Problem Ursache Abhilfe
Displayanzeige BOHNENBEHÄLTER FÜLLEN trotz gefülltem Bohnbehälter 15 oder Mahlwerk mahlt keine Kaffeebohnen.	Bohnen fallen nicht ins Mahlwerk (zu ölige Bohnen).	Leicht an den Bohnenbehälter 15 klopfen.Eventuell Kaffeesorte wechseln.Bei geleertem Bohnenbehälter 15 diesen mit einem trocken Tuch auswischen.
Kein Heißwasserbezug möglich.	Der Milchschäumer 10 oder die Aufnahme des Milch-schäumers 10 ist verschmutzt.	Den Milchschäumer 10 oder die Aufnahme des Milchschäumers 10 reinigen.
Zu wenig oder kein Milchschaum oder der Milchschäumer 10 saugt keine Milch an.	Der Milchschäumer 10 oder die Aufnahme des Milch-schäumers 10 ist verschmutzt.	Den Milchschäumer 10 oder Aufnahme des Milch-schäumers 10 reinigen.
	Ungeeignete Milch. Milch mit 1,5 % Fettgehalt verwenden.
	Der Milchschäumer 10 ist nicht richtig zusammen-gesetzt.	Milchschäumer 10 richtig zusammenbauen.
Kaffee läuft nur tropfen-weise oder es fließt kein Kaffee mehr.	Der Mahlgrad ist zu fein.Der Pulverkaffee ist zu fein.	Den Mahlgrad größer stellen. Gröberes Kaffeepulver verwenden.
	Das Gerät ist stark verkalkt.	Das Gerät entkalken.
Kaffee hat keine „Crema“. Ungeeignete Kaffeesorte. Kaffeesorte wechseln.
Der Kaffee ist zu „sauer“. Der Mahlgrad ist zu grob eingestellt oder das Kaffeepulver ist zu grob.		Mahlgrad feiner stellen oder feineres Kaffeepulver verwenden.
Können Probleme nicht behoben werden, unbedingt die Hotline anrufen! Telefon Nr. 018 05 54 74 36

Einfache Probleme selbst beheben

Problem Ursache Abhilfe
Der Kaffee ist zu „bitter“. Der	Mahlgrad ist zu feineingestellt oder dasKaffeepulver ist zu fein.	Mahlgrad größer stellenoder größeres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte. Kaffeesorte wechseln.
Displayanzeige STÖRUNG BITTE HOTLINE ANRUFEN.	Im Gerät ist ein Fehler. Bitte die Hotline anrufen.
Der Wasserfilter hält nichtim Wassertank 11.	Der Wasserfilter ist nichteingerastet.	Wasserfilter fest in denTankanschluss drücken, biser fühlbar einrastet.
Der Kaffeesatz ist nichtkompakt und zu naß.	Der Mahlgrad ist zu feinoder zu grob eingestelltoder das Kaffeepulver zuwenig.	Mahlgrad größer oder feinerstellen oder 2 gestricheneMesslöffel Kaffeepulver verwenden.
Displayanzeige BITTE BRÜHEINHEIT ÜBERPRÜFEN	Verschmutzte Brüheinheit. Brüheinheit reinigen.
	Zuviel Pulverkaffee in derBrüheinheit.	Brüheinheit reinigen.(Maximal 2 gestrichenePulverlöffel mit Kaffeepulvereinfüllen).
Stark schwankende Kaffee-bzw. Milchschaumqualität.	Das Gerät ist verkalkt. Das Gerät nach Anleitungmit zwei Entkalkungs-tabletten entkalken.
Tropfwasser auf inneremGeräteboden beientnommener Tropfschale.	Tropfschale zu frühentnommen.	Tropfschale erst einigeSekunden nach dem letztenGetränkebezug entnehmen.
Können Probleme nicht behoben werden, unbedingt die Hotline anrufen!Telefon Nr. 018 05 54 74 36

Table of Contents

Overview....23

BSH Hausgeräte Service GmbH

Zentralwerkstatt

Kleine Hausgeräte

Trautskirchener Straße 6 – 8

90431 Nürnberg

Online Auftragsstatus, Pickup

Service für Kaffeevollautomaten

und viele weitere Infos unter:

www.siemens-hausgeraete.de

Reparaturservice*

(Mo-Fr: 8.00-18.00 h erreichbar):

Tel.: [phone]

mailto:cp-servicecenter@

bshg.com

Ersatzteilbestellung*

(365 Tage rund um die Uhr

erreichbar):

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

*) 3,9 Ct./Min. aus dem Festnetz

der T-Com, Mobil ggfs.

abweichend

AT Österreich, Austria

BSH Hausgeräte

Gesellschaft mbH

Werkskundendienst

für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]

innerhalb Österreichs

zum Regionaltarif

Tel.: [phone]

Hotline für Espresso-Geräte

zum Regionaltarif

Fax: [phone]

mailto:[e-mail]

www.hausgeraete.at

AU Australia

Werkskundendienst für

Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

www.siemens-hausgeraete.ch

mailto:ch-info.hausgeraete@

bshg.com

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

CY Cyprus, Kúπρος

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

Griechenland – Athen

Tel.: [phone]

Fax: [phone]

Nord-Griechenland – Thessaloniki

Tel.: [phone]

Fax: [phone]

Sued-Griechenland –

Heraklion/Kreta

Tel.: [phone]

Fax: [phone]

Zentral-Griechenland – Patras

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.siemens-oikiakes.gr

HK Hong Kong, 香港

BSH Home Appliances Limited

Unit 1 & 2, 3th Floor

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen zu Kleinen Hausgeräten:

DE-Tel.: [phone]* oder unter [e-mail]

*) 0,14 EUR/Min. aus dem Festnetz der T-Com, Mobil ggfs. abweichend.

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten – bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
   Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.
   Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
   Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
   Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Siemens-Electrogeräte GmbH

Carl Wery Str. 34 / 81739 München // Germany

5090477247

TK73-DE de/en/fr/it
