CH 900 - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dekorative Haube
Marke	Zanussi
Modell	CH 900
Abmessungen (B x T x H)	90 x 50 x 60 cm (geschätzt)
Nettogewicht	15 kg (geschätzt)
Stromversorgung	220-240 V, 50 Hz
Motorleistung	250 W (geschätzt)
Beleuchtung	1 oder 2 Halogenlampen (max. 40 W pro Lampe)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Maximale Luftleistung	650 m³/h (geschätzt)
Geräuschpegel	55 dB bei normaler Geschwindigkeit (geschätzt)
Fettfiltertyp	Metallfilter, spülmaschinengeeignet
Aktivkohlefilter	Optional, austauschbar
Filterwartung	Metallfilter monatlich reinigen
Lampenwechsel	Diffusor abziehen, durch gleiche Lampe ersetzen
Abluftanschluss	Durchmesser 150 mm (geschätzt)
Luftauslass	Nach außen oder Umluft
Ersatzteile verfügbar	Filter, Lampen, Bedienelemente
Reparierbarkeit	Reparierbarkeitsindex nicht angegeben
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - CH 900 ZANUSSI

Wie installiere ich die Dunstabzugshaube Zanussi CH 900?

Die Installation sollte von einem Fachmann durchgeführt werden. Befolgen Sie die Anweisungen in der Bedienungsanleitung: Befestigen Sie die Haube mit den mitgelieferten Dübeln an der Wand, schließen Sie den Abluftschlauch an (im Abluftbetrieb) und schließen Sie die Stromversorgung an.

Wie reinige ich die Fettfilter?

Die Metallfilter sind spülmaschinenfest oder können von Hand mit mildem Reinigungsmittel gereinigt werden. Reinigen Sie sie monatlich, um eine optimale Leistung zu gewährleisten.

Muss ich einen Aktivkohlefilter verwenden?

Der Aktivkohlefilter ist im Umluftbetrieb (ohne Abluft nach außen) erforderlich. Er sollte je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden.

Wie wechsle ich die Lampe der Haube?

Entfernen Sie den Glas- oder Kunststoffdiffusor, schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine identische Lampe (Halogen max. 40 W). Setzen Sie den Diffusor wieder ein.

Die Haube macht Geräusche, was tun?

Überprüfen Sie, ob die Filter verschmutzt sind, ob der Abluftkanal verstopft ist und ob die Haube fest an der Wand befestigt ist. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Kann ich die Haube ohne Abluft nach außen verwenden?

Ja, im Umluftbetrieb. Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang enthalten) installieren und den Luftauslass verschließen. Die Luft wird gefiltert und wieder in den Raum abgegeben.

Was ist die empfohlene Montagehöhe?

Bei Elektroherden sollte die Haube 65-75 cm über dem Kochfeld angebracht werden. Bei Gasherden 75-85 cm, um Brandgefahr zu vermeiden.

Wie aktiviere ich die Intensivstufe?

Drücken Sie die Taste für die Intensivstufe (oft mit 'Boost' oder 'P' gekennzeichnet). Diese Stufe läuft 5 bis 10 Minuten und kehrt dann automatisch zur vorherigen Stufe zurück.

Wo finde ich Ersatzteile für meine Dunstabzugshaube Zanussi CH 900?

Sie können Ersatzteile (Filter, Lampen, Schalter) beim Zanussi-Kundendienst oder auf spezialisierten Websites wie Spareka oder Adepem bestellen.

Die Haube schaltet sich nicht ein, was überprüfen?

Überprüfen Sie zuerst die Sicherung oder den Schutzschalter des Stromkreises. Stellen Sie dann sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, könnte der Motor oder die Bedienplatine defekt sein; wenden Sie sich an einen Reparaturdienst.

BEDIENUNGSANLEITUNG CH 900 ZANUSSI

Sicherheitshinweise 3

für den Küchenmöbel-Monteur 3

für den Benutzer 4

Allgemeines 5

Abluftbetrieb 5

Umluftbetrieb 5

Bedienung der Dunstabzugshaube 6

Korrekte Belüftung 6

Wartung und Pflege 7

Reinigung 7

Metallfettfilter 7

Aktivkohlefilter 8

Austausch der Lampe(n) 8

Sonderzubehör 9

Kundendienst 9

Technische Daten 9

Installation 10

Auspacken 10

Platzierung .... 10

Elektroanschluss 10

Montage 11

Bevor Sie jedoch Ihre neue Dunstabzugshaube in Betrieb nehmen, lesen Sie bitte zuerst diese Bedienungs- und

Montageanleitung.

Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, dass die Dunstabzugshaube korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.

Bewahren Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit griffbereit haben.

für den Küchenmöbel-Monteur

• Das Abluftrohr muss bei Abluftbetrieb vorzugsweise den Originaldurchmesser des Gerätes haben. Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie führende Abluftsysteme (Teleskop-Mauerkasten) erhältlich. Weitere Einzelheiten erfragen Sie beim Kundendienst.
• Bei der Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis zur Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 600 mm, Gasherde 700 mm.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Feuerstätten dient, ist nicht zulässig.
• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck

vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
• Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.
• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.
• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:
• kurze, gerade Abluftstrecken
• möglichst wenige Rohrbögen
• Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen
• möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

- Bei Nichtbeachtung dieser Grundsätze muss mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

für den Benutzer

• Es muss darauf geachtet werden, dass Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden - akute Brandgefahr!
• Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ziehen).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol

einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. - Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

Hinweis! Einige Modelle sind bereits mit Aktivkohlefiltern ausgestattet, diese sind an einer der seitlichen Abdeckungen aus Polystyrol befestigt und müssen vor Gebrauch der Haube in Umluftbetrieb eingesetzt werden.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1. - Das Abluftrohr muss bei Abluftbetrieb denselben Durchmesser wie der Gebläseausstrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. - Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Umluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt. - Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem Sonderzubehör benötigt. • Die Umluftweiche mit zwei Schrauben ∅ 3,5x6,5mm befestigen. Bild 2.

Bedienung der Dunstabzugshaube

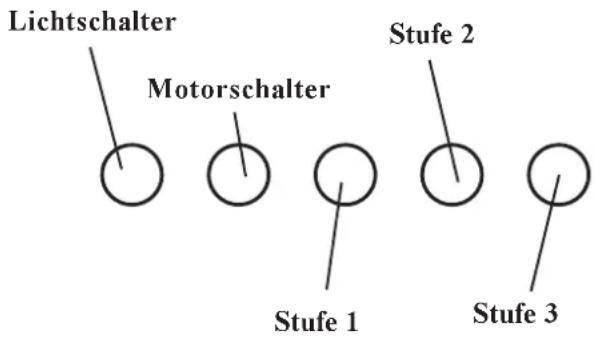

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

• Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.
• Motorschalter: Dieser dient zum Ausschalten des Gebläses.
• Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses.
• Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.
• Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses.

Korrekte Belüftung

Damit die Dunsthaube richtig arbeitet, sollten die Küchenfenster geschlossen sein. Bei Abluftbetrieb sollte jedoch ein Fenster in einem anderen Raum geöffnet sein, damit ein Luftaustausch stattfinden kann.

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. • Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!

Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfettfilter

- Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes hin und ziehen Sie ihn dann nach unten heraus. Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen. Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

• Der Aktivkohlefilter muss dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt. • Austausch des Aktivkohlefilters

Im Allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier Monate ausgewechselt werden.

Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen für circa vier Monate. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

• Montage - Bild 4: Links und rechts vom Motor je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Hebel im Uhrzeigersinn drehen.
• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Der Aktivkohlefilter kann beim Kundendienst bestellt werden.

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.
• Fettfilter abnehmen, so dass die Lampen überprüft und im Bedarfsfall ausgetauscht werden können. • Die defekte Lampe gegen eine gleichartige neue austauschen. • Fettfilter wieder einsetzen.
• Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

Aktivkohlefilter Typ 200

Mauerkasten: Beim Kundendienst erfragen

Abluftrohr: Beim Kundendienst erfragen

Kundendienst

Kundendienst

Bei eventuellen Rückfragen und Störungen

Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Technische Daten

Modell Abmessungen Beleuchtung Fettfilter Gesamt- Elektro-Höhe Breite Tiefe						anschlußwerte	anschluß
EFCL 650	55-64,5	59,9	51,5	2 x 40W	2	250 W	220-240 V
EFC650	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V
EFC950	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH 1200	87,5-111,6	119,9	51,5	2 x 40W	4	250 W	230 V
CH900	87,5-111,6	89,9	51,5	2 x 40W	3	250 W	230 V
CH600	87,5-111,6	59,9	51,5	2 x 40W	2	250 W	230 V

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Installation

Auspacken

Überprüfen Sie beim Auspacken, ob das Gerät nicht beschädigt ist und ob alle Zubehörteile vollständig vorhanden sind.

Platzierung

Die Dunsthaube muss in einem Mindestabstand von 60 cm bei Elektroherden und von 70 cm bei Gas- bzw. Gaskombiherden angebracht werden. Bild 5. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektroanschluss

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluss des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluss darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Bild 5

Installation

Montage - Bild 6

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1), zwei Löcher markieren und mit 12 mm ∅ bohren (2).
• Zwei Wandhaken mit Dübel (3) und metrischen Schrauben einsetzen und festschrauben.
• Metallfettfilter abnehmen (4) und Kaminhaube einhängen und mit den Madenschrauben an den Wandhaken waagerecht ausrichten (5).
• 2/4 Löcher an der Wand markieren (6). Kaminhaube wieder aushängen und markierte Löcher mit einem ∅ 8 mm Bohrer bohren. Dübel mit ∅ 8 mm einsetzen. Kaminhaube einhängen und mit 2/4 Schrauben ∅ 5 x 45 mm als Sicherungsschrauben (7) befestigen.
• Kaminhalter (8) mit Hilfe der Schrauben 5 x 45 mm und 8 mm Dübel ca. 3-4 mm unterhalb der Decke, mittig und waagerecht anbringen.
• Bei Abluftbetrieb: Den Abluftstutzen (S) mittels 2 Schrauben ∅ 3,5x6,5mm (9S) oben auf der Kaminhaube befestigen; hierauf einen entsprechend langen, bis ins Freie reichenden Abluftschlauch einsetzen (10S).

Bei Umluftbetrieb: Den Luftleiter (K) mittels zwei Schrauben ∅ 3,5x6,5 mm an den vorderen Löchern (9K) befestigen.

- Elektroanschluss herstellen (11) (siehe Kapitel „Elektroanschluss“).

- Kamin einsetzen (12) und mit zwei Schrauben 3 x 9 mm (13) am Kaminhalter befestigen. Unteren Teil des Kamins auf die erforderliche Länge ausziehen und auf der Kaminhaubenoberseite einsetzen (14). Anschließend Schutzfolie auf den Edelstahlflächen abziehen (falls vorhanden).

- Nun an beiden Seiten des Schachtes die Luftgitter (15) einsetzen.

1. Die Modellnummer
2. Die Seriennummer (E-Nr.)
3. Die Fertigungsnummer (F-Nr.)

Technische Daten 55

Installation 55

Auspacken 55

Platz 55
