ZBA 5160 - Kühlschrank ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank
Marke	Zanussi
Modell	ZBA 5160
Höhe (mm)	850
Breite (mm)	550
Tiefe (mm)	600
Nettogewicht (kg)	30
Klimaklasse	N (Umgebungstemperatur 16°C bis 32°C)
Nettovolumen Kühlschrank (L)	150
Stromversorgung	220-240 V, 50 Hz
Jährlicher Energieverbrauch (kWh)	220
Geräuschpegel (dB(A))	40
Hauptfunktionen	Mechanische Temperaturregelung, Kühlabteil mit Glasablagen, Gemüseschublade, Türablagen
Abtauen	Manuell
Wartung und Reinigung	Reinigen Sie das Innere mit lauwarmem Wasser und milder Seife, verwenden Sie keine Scheuermittel
Sicherheit	Entspricht CE-Normen, Kindersicherung nicht verfügbar
Türanschlagwechsel	Möglich, erfordert einen Wechselkit (nicht im Lieferumfang)
Reparierbarkeitsindex	7.5/10
Ersatzteile	Erhältlich über den Zanussi-Kundendienst
Garantie	2 Jahre Teile und Arbeit

Häufig gestellte Fragen - ZBA 5160 ZANUSSI

Wie stelle ich die Temperatur meines Zanussi ZBA 5160 Kühlschranks ein?

Verwenden Sie den Einstellknopf im Inneren des Kühlschranks. Drehen Sie ihn auf eine höhere Zahl für mehr Kälte, normalerweise zwischen 2 und 5. Position 3 wird für den täglichen Gebrauch empfohlen.

Wie taue ich den Kühlschrank ZBA 5160 ab?

Trennen Sie das Gerät vom Stromnetz und lassen Sie die Tür offen. Legen Sie Handtücher aus, um das Tauwasser aufzunehmen. Verwenden Sie niemals scharfe Gegenstände oder einen Haartrockner, um das Abtauen zu beschleunigen.

Was tun, wenn der Kühlschrank nicht mehr kühlt?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Thermostat nicht auf '0' steht. Stellen Sie sicher, dass die Tür richtig schließt und die hintere Belüftung nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Innere des Kühlschranks?

Leeren Sie das Gerät und reinigen Sie die Oberflächen mit einem weichen, mit lauwarmem Wasser und mildem Reinigungsmittel getränkten Tuch. Spülen und trocknen Sie gründlich. Vermeiden Sie aggressive Chemikalien.

Der Kühlschrank macht Geräusche, ist das normal?

Ein leichtes Brummen oder Blubbern ist normal, verursacht durch den Kompressor und den Kältemittelkreislauf. Wenn das Geräusch laut oder unregelmäßig ist, überprüfen Sie, ob das Gerät waagerecht steht und nicht an einer Wand oder einem Möbelstück anstößt.

Wie wechsle ich den Türanschlag?

Schrauben Sie die Scharniere ab und nehmen Sie die Tür ab. Setzen Sie sie auf der anderen Seite wieder ein und befolgen Sie die Anweisungen in der Bedienungsanleitung. Ein Wechselkit ist manchmal erforderlich und optional erhältlich.

Welcher Mindestabstand sollte um den Kühlschrank gelassen werden?

Lassen Sie mindestens 5 cm auf der Rückseite und an den Seiten für eine gute Belüftung. Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle oder in direktem Sonnenlicht auf.

Kann ich Lebensmittel in diesem Kühlschrank einfrieren?

Nein, der ZBA 5160 ist ein reiner Kühlschrank ohne Gefrierabteil. Er ermöglicht kein Einfrieren, sondern nur die Kühllagerung (von 0°C bis 8°C).

Wie kann ich mit dem ZBA 5160 Energie sparen?

Stellen Sie das Gerät an einen kühlen Ort, öffnen Sie die Tür nicht unnötig, lassen Sie Lebensmittel vor dem Einräumen abkühlen und tauen Sie regelmäßig ab, um eine zu dicke Eisschicht zu vermeiden.

Wo finde ich Ersatzteile für dieses Modell?

Wenden Sie sich an den Zanussi-Kundendienst oder besuchen Sie die offizielle Website. Teile wie Ablagen, Türablagen oder Thermostate sind in der Regel erhältlich.

BEDIENUNGSANLEITUNG ZBA 5160 ZANUSSI

Verpackungsentsorgung 2

Warnungen und wichtige Hinweise 3

Für den Benutzer

Gerätebeschreibung 4

Gebrauch 5

Reinigung der Innenteile 5

Inbetriebnahme 5

Temperaturregelung 5

Richtiges Kühlen 5

Höhenverstellbare Glasablagen 5

Kontrolle der Feuchtigkeit 5

Höhenverstellung der Türabsteller 6

Wartung

Abtauen

Abtauen

Regelmäßige Reinigung

Stillstandszeiten

Innenbeleuchtung

Kundendienst und Ersatzteile

Elektrischer Anschluss

Türanschlagwechsel

Montageanleitung für den integrierten Einbau

Garantiebedingungen

6

6

7

7

7

8

8

9

9

9

9

10

12

Tipps 6

Tipps für das Kühlen 6

HINWEISE ZUR

VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Holzwerkstoffe sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben. Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

PE

PP

PS

In den Beispielen steht

PE für Polyäthylen ** 02 = PE - HD; 04 = PE- LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

PS

SAN

ABS

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Kunde über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer bearbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

■ Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe das Gerät spannungslos machen. ■ Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten! ■ Beachten Sie, dass während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird. - Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequellen aufgestellt werden. - Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden. - Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden. ■ Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

■ Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden. ■ Eventuelle Reparaturen dürfen nur von autorisierten Kundendienst-Stellen durchgeführt werden. ■ Es ist wichtig, dass nur Original-Ersatzteile verwendet werden. ■ Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden. ■ Benutzen Sie nie Metallgegenstände, um das Gerät zu reinigen, da es beschädigt werden könnte. ■ Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich an die nächstgelegene Kundendienststelle.

Aufstellung

■ Vergewissern Sie sich, dass das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Beschädigte Netzkabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, der beim Hersteller oder den Kundendienststellen erhältlich ist. - Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein, wie aus der Abbildung (Seite 10) hervorgeht. Achtung: Die Ventilations-Öffnungen müssen immer sauber gehalten werden. ■ Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden. - Während des Transports kann es vorkommen, dass das im Kompressor enthaltene Öl in den Kältekreislauf läuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurücklaufen kann.

Gebrauch

■ Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt. ■ Ein aufgetautes Produkt darf nicht wieder eingefroren werden. ■ Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen. In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif- bzw. Eisschicht. Diese Schicht wird automatisch abgetaut. Die Reifschicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. ■ Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozess.

Umweltnormen

• Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muss verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung. ■ Die in diesem Gerät verwendeten und mit dem Symbol 📍 gekennzeichneten Materialien sind recyclingfähig.

i GERÄTEBESCHREIBUNG

① Butter-/Käsefach ② Absteller ③ Flaschenhalter ④ Gemüseschalen ⑤ Glasablage mit Feuchtigkeitskontrolle ⑥ Glasablagen ⑦ Thermostat

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen. Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen. Das Gerät ist eingeschaltet. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Zahlen oder verringert (kälter) durch das Drehen auf höhere Zahlen.

Die richtige Einstellung erhält man unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur
• Häufigkeit des Türöffnens
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die geeigneteste.

WICHTIG!

Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.

Richtiges Kühlen

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sie bitte folgendes:

■ keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen. ■ Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden. ■ Die Lebensmittel müssen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

Höhenverstellbare Glasablagen

Der Abstand zwischen den verschiedenen Glasablagen kann je nach Wunsch geändert werden. Dazu die Glasablagen herausnehmen und in die gewünschte Position einsetzen.

Die geteilten Glasablagen können zur besseren Raumausnutzung übereinander eingeschoben werden.

Kontrolle der Feuchtigkeit

In der Glasablage oberhalb der Gemüseschalen ist eine Vorrichtung mit Schlitzen (verstellbar durch Schiebehebel) vorgesehen, mit der die Temperatur und die Feuchtigkeit in den Gemüseschalen reguliert werden kann.

Bei geschlossenen Schlitzen erzielt man eine wärmere Temperatur und höhere Feuchtigkeit.

Bei geöffneten Schlitzen erzielt man eine kältere Temperatur und niedrigere Feuchtigkeit.

Höhenverstellung der Türabsteller

Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe sind die Absteller der Innentür höhenverstellbar.

Zur Verstellung drücken Sie den Absteller in Pfeilrichtung heraus und setzen ihn in der gewünschten Höhe wieder an.

Zur besseren Reinigung können die obere und die untere Ablagen ebenfalls herausgenommen werden.

Nachstehend einige praktische Ratschläge:

Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen.

In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.

Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jede beliebige Glasablage gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen aufbewahren.

Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollten sie nicht in den Kühlschrank gegeben werden.

WARTUNG

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Achtung Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Abtauen

An der Rückwand des Gerätes bildet sich im Betrieb eine Reifschicht, die in den Stillstandszeiten des Kompressors von selbst abtaut. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kühlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um einen sicheren Wasserablauf zu gewährleisten. Verwenden Sie den dafür vorgesehenen Reiniger, der sich schon im Ablaufloch befindet.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände, um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen. Gut nachwaschen und sorgfältig trocknen. Um einen sicheren Betrieb des Gerätes zu gewährleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem Staubsauger reinigen. Dieses führt zu optimalen Betriebsbedingungen.

Stillstandszeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:

1. Zum Abschalten des Gerätes Temperaturregler auf Stellung «O» drehen.
2. Netzstecker ziehen.
3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.
4. Gemäß Abbildung auf die Lampenabdeckung drücken und diese nach hinten abschieben.
5. Defekte Lampe auswechseln.
6. Lampenabdeckung wieder einsetzen und Befestigungsschraube eindrehen.
7. Gerät wieder in Betrieb nehmen.

Sollte sich die Beleuchtung beim Öffnen der Türe nicht einschalten, ist zu überprüfen, ob die Glühbirne fest eingeschraubt ist; wenn die Störung dennoch bestehen bleibt, die defekte Glühbirne durch eine neue Birne gleicher Leistung ersetzen.

Die maximale Leistung ist am Leuchtkörper angegeben.

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	- Ist die Temperatur zu warm eingestellt?- Wurde zu warmes Gut eingelagert?- Wurde zu viel auf einmal eingelagert?- Sind die Waren richtig eingelagert, damit die abgekühlte Luft ausreichend zirkulieren kann?- Ist die Tür richtig geschlossen?- Wurde die Tür längere Zeit offengelassen oder unnötig oft geöffnet?
Die Kältemaschine läuft ständig	- Ist der Temperaturregler zu kalt eingestellt?- Ist die erforderliche Luftzirkulation an der Rückseite des Gerätes gewährleistet?- Sind die Lüftungsschlitze in der Sockelblende frei?
Starke Eis- und Reifbildung	- Wurden nicht ausreichend verpackte Waren eingelagert?- Wurde die Tür offengelassen?- Wurde die Tür häufig geöffnet, oder stand sie für längere Zeit offen?- Ist die Dichtung noch intakt?- Verhindert etwas im Innenraum, daß die Tür richtig schließt?
Wasser auf dem Boden	- Ist das Tauwasserablaufloch an der Rückwand im Geräteinnenraum verstopft?Das Ablaufloch mit einem nicht scharfkantigen Gegenstand reinigen.
Das Kühlsystem funktionieren nicht	- Kontrollieren Sie, ob der Temperaturregler zwischen "1" und "6" eingestellt ist.
Die Innenbeleuchtung und das Kühlsystem funktionieren nicht.	Kontrollieren Sie, ob- der Netzstecker richtig eingesteckt ist?- die Sicherung intakt ist und die Netzsteckdose Strom führt? Überprüfen Sie durch Anschließen eines anderen Gerätes an die Steckdose, ob es zu einem Stromausfall gekommen ist. Bei jeglichem Defekt ist ein Elektrofachmann zu verständigen!
Die Kältemaschine macht wiederholt erfolglose Anlaufversuche	- Das Gerät abschalten und nach 20 Minuten erneut einschalten.

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Serienummer anzugeben, die Sie dem Garantieschein oder dem Typschild (- linke Seite - unten) entnehmen können.

TECHNISCHE ANGABE

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

INSTALLATION

Sollte dieses mit einer Magnetdichtung ausgestattete Gerät ein mit Schnappschlössern ausgerüstes Gerät ersetzen, so raten wir dazu, die Schlösser des alten Gerätes zu zerstören, bevor Sie es entsorgen. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und in Lebensgefahr geraten.

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden.

Die Aufstellung muß an einem Ort erfolgen, dessen Umgebungstemperatur, der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Klimaklasse T von +18°C bis +43°C

Klimaklasse ST von +18°C bis +38°C

Klimaklasse N von +16°C bis +32°C

Klimaklasse SN von +10°C bis +32°C

Die Klimaklasse ist auf dem Typschild angegeben.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

Für den Einbau und eventuellen Türanschlagwechsel lesen Sie bitte den entsprechenden Abschnitt durch.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen.

Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der ÖVE-Richtlinie Nr. F 61/84 (Österreich Ausführung) bezüglich Funkentstörung.

CE Dieses Gerät entspricht der folgenden EWG-Richtlinie:

• 73/23/EWG vom 19.02.73 (Niederspannung) und folgende Änderungen;
• 87/308/EWG vom 02.06.87 (Deutschland-Ausführung) und folgende Änderungen;
• 89/336/EWG vom 03.05.89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Türanschlagwechsel

Zur Transportsicherung wurde die Gerätetür an beiden Seiten mit Scharnierstiften befestigt. Je nach Türanschlag die Scharnierstifte auf einer Seite oben und unten entfernen.

Achtung!

Bei niedriger Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wenn Sie diesen Prozess beschleunigen möchten, genügt es, die Dichtung mit einem Föhn zu erwärmen.

Montageanleitung für den integrierten Einbau

Nischenmaße

Höhe	880	mm
Tiefe	550	mm
Breite	560	mm

1. Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Maßen notwendig: Tiefe 50 mm, Breite 540 mm.

Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein, wie aus der Abbildung hervorgeht.

Achtung: Die Ventilationsöffnungen müssen immer sauber gehalten werden.

1. Gerät in die Nische schieben, bis die Anschlagleiste (A) am Möbel anliegt.

1. Tür öffnen und Gerät gegenüber der Lagerseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben befestigen. Belüftungsgitter (C) und Scharnierabdeckung (D) aufstecken.

1. In die Befestigungs- und Scharnierlöcher die beiliegenden Abdeckkappen (B) eindrücken.

1. Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt, einfügen.

1. Die Teile A, B, C, D abnehmen, wie in der Abb. gezeigt wird.

1. Die Schiene (A) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

1. Die Abdeckung (C) in die Schiene (A) eindrücken, bis sie einrastet.

1. Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). Winkel abnehmen und die Bohrlöcher mit ∅ 2 mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

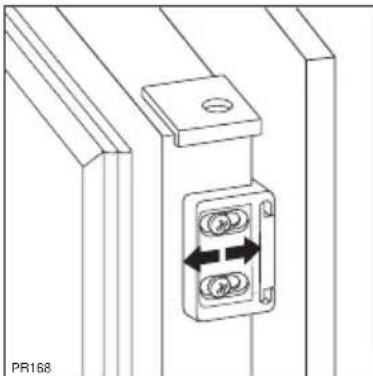

1. Falls eine Ausrichtung der Möbeltür erforderlich sein sollte, den Spielraum der Langlöcher nutzen. Nach Beendigung der Arbeiten den einwandfreien Verschluss der Gerätetür überprüfen.

11. Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.

GARANTIEBEDINGUNGEN

(B)

Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl während des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt.

Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie den Bestimmungen des Bürgerlichen Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden Rechte können durch die vorliegenden Garantiebedingungen nicht geändert werden.

Diese Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen des Verkäufers gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät erfolgt im Rahmen und unter Beachtung folgender Bedingungen:

1 Bei Beachtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen beheben wir kostenlos jeden Defekt, der während eines Zeitraums von 24 Monaten ab dem Datum der Übergabe des Geräts an den ersten Endkunden auftritt. Diese Garantiebedingungen gelten nicht im Falle einer Nutzung des Geräts zu gewerblichen oder vergleichbaren Zwecken. 2 Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem Auftreten des Defekts ab. Die defekten Bestandteile werden ausgetauscht oder repariert. Kostenlos ausgetauschte Bestandteile gehen in unser Eigentum über. 3 Um schwereren Schäden vorzubeugen, müssen wir über den Defekt unverzüglich in Kenntnis gesetzt werden. 4 Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die Kaufbelege mit dem Kauf- und/oder Übergabedatum vorlegt. 5 Die Garantie greift nicht, wenn Schäden an empfindlichen Bestandteilen, wie z.B. Glas (Glaskeramik), Kunststoffen oder Gummi, auf unsachgemäßen Gebrauch zurückzuführen sind. 6 Eine Inanspruchnahme der Garantie ist nicht möglich bei kleinen Veränderungen ohne Auswirkungen auf Gesamtwert und -stabilität des Gerätes. 7 Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden Ursachen zurückzuführen ist:

• eine chemische oder elektrochemische Reaktion infolge von Wassereinwirkung,
• allgemein anomale Umweltbedingungen,
• unsachgemäße Betriebsbedingungen,
• Kontakt mit aggressiven Substanzen. 8 Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs auftretende Transportschäden. Auch Schäden infolge unsachgemäßer Aufstellung oder Installation, mangelnder Wartung, oder Nicht-Beachtung der Aufstellungs- und Installationshinweise sind durch die Garantie nicht gedeckt. 9 Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nicht-qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen. 10 Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage. 11 Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder aufgehängt sind, dass für den Aus- und Wiedereinbau in die betreffende Einbaunische mehr als eine halbe Stunde erforderlich ist, werden die anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge derartiger Aus- und Wiedereinbauarbeiten gehen zu Lasten des Kunden. 12 Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen. In diesem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die anteilig zum verstrichenen Nutzungszeitraum berechnet wird. 13 Eine Reparatur im Rahmen der Garantie zieht weder eine Verlängerung des normalen Garantiezeitraums noch den Beginn eines neuen Garantiezyklus nach sich. 14 Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wiederauftreten desselben Defekts.

15 Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vorliegenden Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entschädigung in Höhe des Kaufpreises des Geräts.

Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde zunächst vergewissern, dass sämtliche technischen Vorgaben (z.B. Netzspannung und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt sind und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort eignet. Bei im Ausland gekauften Geräten muss der Kunde sich zunächst vergewissern, dass sie die Vorschriften und Anforderungen für Belgien erfüllen. Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht abgedeckt und sind nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit gerne zu Ihrer Verfügung.

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 – B-1502 LEMBEEK

Tel. [phone]

Wichtige Hinweise 14

Technische Daten 36

Installation 37

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
