Produkttyp	Einbaugeschirrspüler
Marke	Sharp
Modell	QW-S22F472I
Abmessungen (H x B x T)	85 x 60 x 60 cm
Nettogewicht	45 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Energieeffizienzklasse	A+
Wasserverbrauch pro Zyklus	10 L
Fassungsvermögen	12 Gedecke
Geräuschpegel	44 dB(A)
Anzahl Programme	6
Verfügbare Programme	Auto, Eco, Schnell, Intensiv, Glas, Vorspülen
Sonderfunktionen	Startzeitvorwahl (3-9 h), Turbo-Trocknung, Halbe Beladung
Kindersicherung	Ja
Wasserschutz	Ja (vollständiges System)
Material des Innenbehälters	Edelstahl
Trocknungsart	Kondensation
Reparierbarkeitsindex	8.0/10
Ersatzteile verfügbar	Ja (Filter, Arme, Dichtungen)
Empfohlene Wartung	Monatliche Reinigung des Filters und der Sprüharme
Garantie	2 Jahre

Häufig gestellte Fragen - QW-S22F472I SHARP

Was sind die genauen Abmessungen des Sharp QW-S22F472I?

Die Abmessungen (H x B x T) betragen 85 x 60 x 60 cm, was den Standardmaßen eines Einbaugeschirrspülers entspricht.

Welche Spülprogramme bietet dieses Gerät?

Es verfügt über 6 Programme: Auto, Eco, Schnell, Intensiv, Glas und Vorspülen. Das Eco-Programm ist am sparsamsten mit Wasser und Energie.

Wie starte ich einen verzögerten Zyklus?

Drücken Sie die Taste für den verzögerten Start, um eine Verzögerung von 3 bis 9 Stunden auszuwählen, und starten Sie dann den Zyklus. Die entsprechende Anzeige blinkt.

Was tun, wenn der Geschirrspüler nicht abpumpt?

Überprüfen Sie, ob der Ablaufschlauch verstopft oder geknickt ist. Reinigen Sie den Filter im Innenbehälter. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinigt man die Sprüharme?

Schrauben Sie die Arme ab (drehen Sie die mittlere Mutter gegen den Uhrzeigersinn) und spülen Sie sie unter fließendem Wasser ab. Verwenden Sie einen Zahnstocher, um die Löcher zu reinigen.

Kann man All-in-One-Tabs verwenden?

Ja, das Gerät ist mit Kombi-Tabs kompatibel. Wählen Sie ein geeignetes Programm (z.B. Auto oder Intensiv) für eine optimale Auflösung.

Was bedeutet der Fehlercode E2?

Der Code E2 weist auf ein Abpump-Problem hin. Überprüfen Sie den Wasserablauf und den Filter. Wenn der Fehler weiterhin besteht, wenden Sie sich an den technischen Support.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste für den verzögerten Start 3 Sekunden lang gedrückt, bis das Verriegelungssymbol angezeigt wird. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie hoch ist der Wasserverbrauch pro Zyklus?

Der durchschnittliche Verbrauch beträgt 10 Liter pro Zyklus, variierend je nach gewähltem Programm. Das Eco-Programm verbraucht etwa 9,5 Liter.

Wo finde ich Ersatzteile?

Teile wie Filter, Sprüharme und Dichtungen sind bei autorisierten Sharp-Händlern oder online erhältlich. Verwenden Sie die Modellnummer QW-S22F472I, um sie zu bestellen.

BEDIENUNGSANLEITUNG QW-S22F472I SHARP

Benutzerhandbuch Geschirrspülmaschine

KAPITEL-1: PRODUKTERLÄUTERUNG

Technische Angaben 5

Normenkonformität und Testdaten 5

KAPITEL-2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN

Recycling 6

Sicherheitshinweise....6

Empfehlungen 8

Nicht für die Geschirrspülmaschine geeignete Gegenstände 8

Kapitel-3: AUFSTELLUNG DES GERÄTS

Positionierung des Geräts 9

Wasseranschlüsse 9

Wasserzuführungsschlauch 10

Wasserablassschlauch 10

Elektrischer Anschluss....11

Untertischmontage 12

KAPITEL 4: BEFÜLLEN IHRES GESCHIRRSPÜLERS

Geschirrständer 14

Alternative Korbbeladungen 17

KAPITEL 5: PROGRAMMBESCHREIBUNGEN

Programme....19

KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS

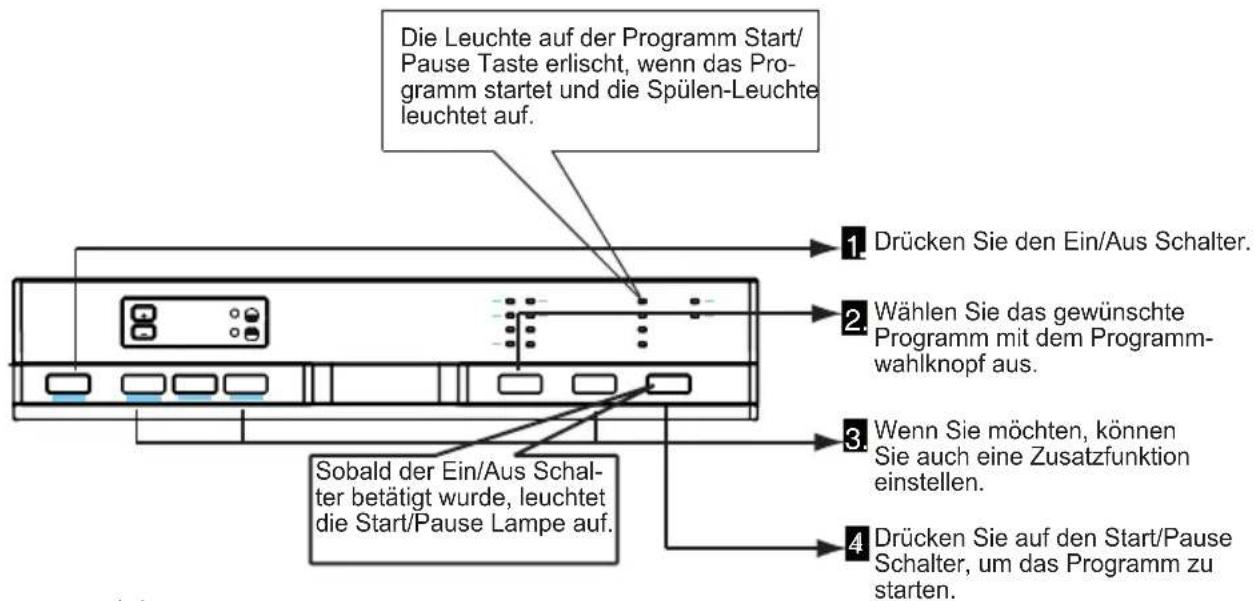

Gerät einschalten 23

Programmreihenfolge 23

Programm wechseln....23

Programm wechseln, mit Rückstellung 24

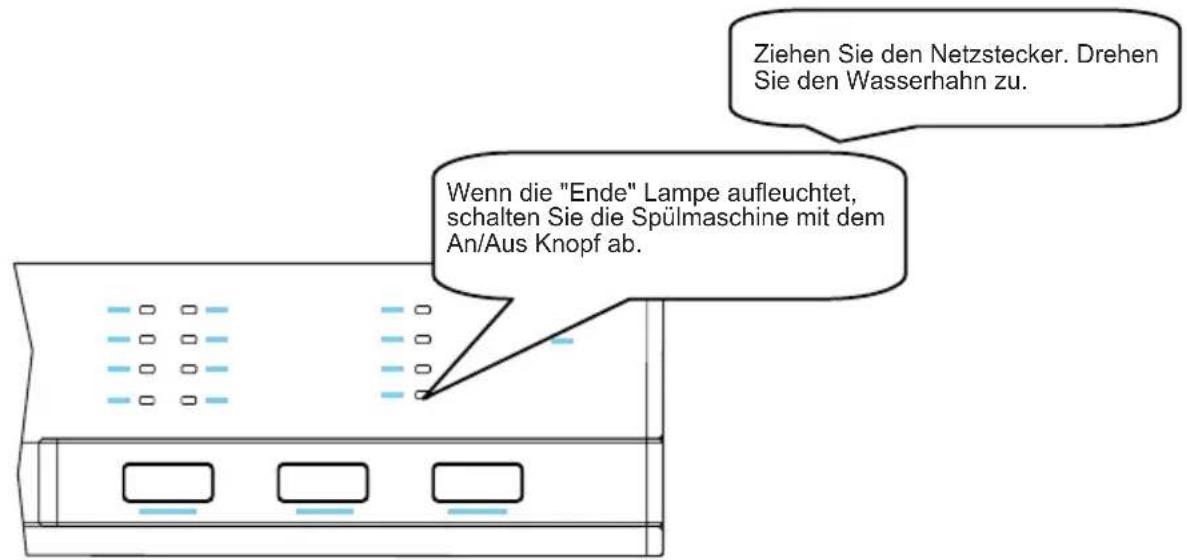

Gerät ausschalten 24

Sehr verehrte Kundin, sehr geehrter Kunde, unser Ziel ist es, Ihnen ein qualitativ hochwertiges Produkt zur Verfügung zu stellen, das Ihre Erwartungen sogar noch übertrifft. Ihr Gerät wurde in modernen Herstellungseinrichtungen produziert und seine Qualität sorgfältig getestet.

Lesen Sie sich vor der Verwendung Ihres Geräts diese Anleitung sorgfältig durch, die wichtige Informationen für eine sichere Aufstellung, Pflege und Verwendung enthält.

Die Betriebsanleitung gilt für mehrere Modelle. Daher können Unterschiede auftauchen.

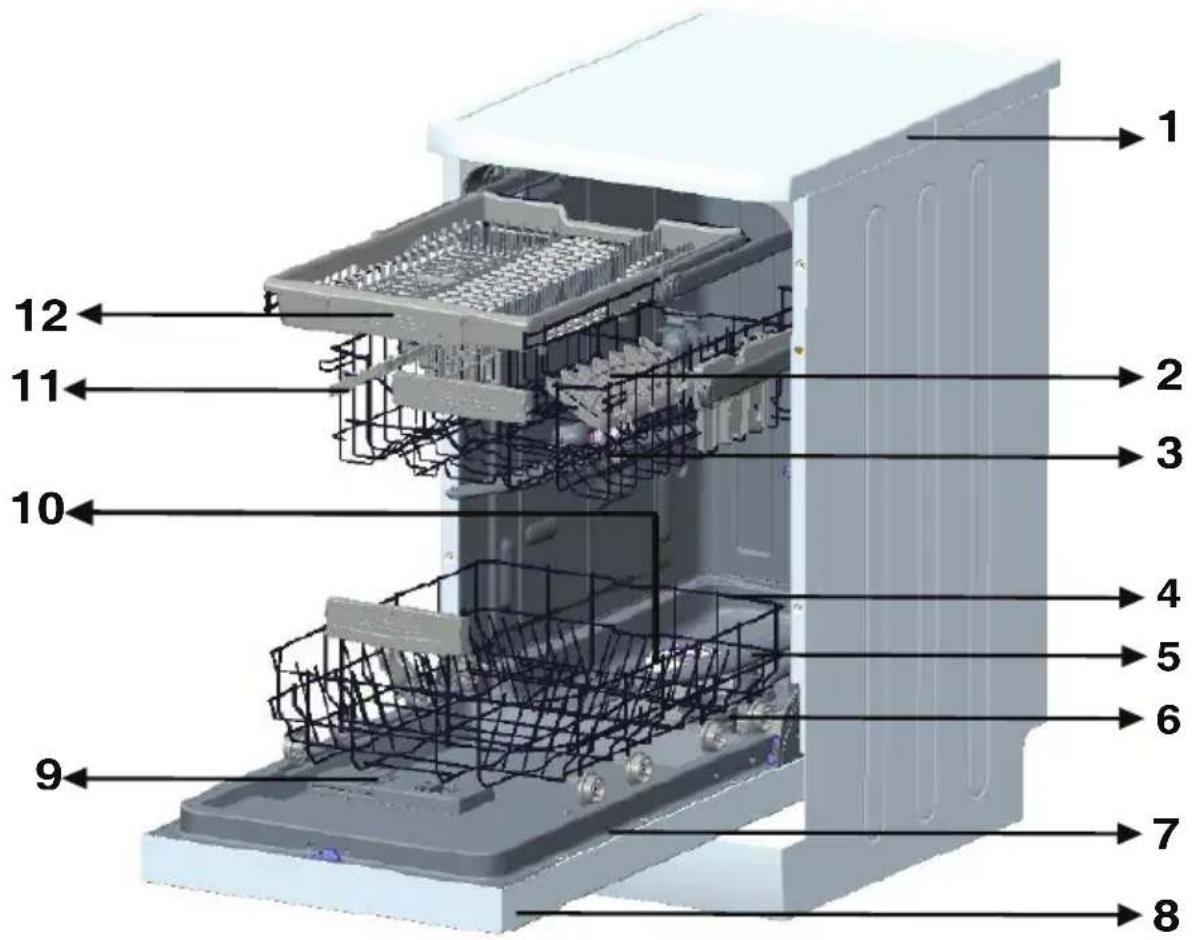

1. Arbeitsplatte
2. Oberer Korb mit Ständern
3. Oberer Sprüharm
4. Unterer Korb
5. Unterer Sprüharm
6. Filter
7. Typenschild
8. Steuertafel
9. Spülmittel und Klarspüler Spender
10. Salzspender
11. Obere Korbführungsverriegelung
12. Oberer Besteckkorb

Turbotrockeneinheit:

Dieses System bietet für Ihr Geschirr eine bessere Trockenleistung.

Dieser sorgt für eine bessere Reinigung des Geschirrs im oberen Korb.

KAPITEL 1: TECHNISCHE ANGABEN Technische Angaben

Kapazität 10 Gedecke
Höhe 850 mm
Höhe (ohne Arbeitsplatte) 820 mm
Breite 450 mm
Tiefe 598 mm
Nettogewicht 40 kg
Stromversorgung 220-240 V, 50 Hz
Gesamtstromverbrauch 1900 W
Stromverbrauch beim Heizen 1800 W
Pumpenstromverbrauch 100 W
Abwasserpumpen-stromverbrauch	30 W
Wasseranschlussdruck 0,03 MPa (0,3 bar)-1 MPa (10 bar)
Stromstärke 10 A

Normenkonformität und Testdaten / EG-Konformitätserklärung

Das Gerät wurde in allen Phasen nach den Sicherheitsvorschriften der geltenden Verordnungen der Europäischen Gemeinschaft hergestellt. 2004/108/EG, 2006/95/EG, EEG 436/DIN 44990, EN 50242

Wichtiger Hinweis für den Verwender: Eine elektronische Ausgabe dieses Benutzerhandbuchs können Sie anfordern unter:

"[e-mail]". Geben Sie in Ihrer E-Mail bitte die Modellbezeichnung und die Seriennummer (20 Stellen) an, die Sie auf der Tür des Geräts finden.

KAPITEL 2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN

Recycling

• Einzelne Komponenten und das Verpackungsmaterial Ihrer Maschine wurde aus wieder verwertbaren Stoffen hergestellt.
• Kunststoffteile sind mit ihren internationalen Abkürzungen markiert: (>PE<, >PS<, >POM<, >PP<)
• Kartonteile wurden aus wieder verwertetem Papier hergestellt, das in die Altpapiercontainer zum Recycling entsorgt werden muss.
• Diese Materialien gehören nicht in den Hausmülltonne. Stattdessen sollten Sie bei Recycling-Zentren abgegeben werden.
• Setzen Sie sich mit dem zuständigen Zentrum in Verbindung, um Informationen über die Methoden und die Sammelstellen zu erhalten.

Sicherheitshinweise

Wenn Sie Ihr geliefertes Gerät entgegennehmen:

• Überprüfen Sie Ihre Geschirrspülmaschine oder deren Verpackung auf Schäden. Nehmen Sie niemals eine beschädigte Geschirrspülmaschine in Betrieb, sondern setzen Sie sich umgehend mit dem Kundendienst in Verbindung.
• Entfernen Sie, wie angegeben, das Verpackungsmaterial und entsorgen Sie es den Vorschriften entsprechend.

Punkte, die bei der Aufstellung des Geräts beachtet werden müssen:

Wählen Sie zur Aufstellung Ihres Geräts eine geeignete, sichere und ebene Fläche aus.

• Wählen Sie zur Aufstellung Ihres Geräts eine geeignete, sichere und ebene Fläche aus.
• Stellen und verbinden Sie Ihr Gerät unter Befolgung der Anweisungen auf.
• Dieses Gerät darf nur von einem autorisierten Servicezentrum repariert und installiert werden.
• Für die Reparatur dieses Geräts dürfen nur Originalersatzteile verwendet werden.
• Vor der Aufstellung müssen Sie prüfen, ob das Gerät nicht angeschlossen ist.
• Überprüfen Sie, ob Ihre Haussicherung für den Anschluss nach den Vorschriften geeignet ist.
• Alle elektrischen Anschlüsse müssen den Werten auf dem Typenschild entsprechen.
• Sorgen Sie dafür, dass das Gerät nicht auf dem Stromversorgungskabel steht.
• Verwenden Sie zum Anschluss niemals ein Verlängerungskabel oder eine Mehrfachsteckdose. Der Stecker muss nach der Aufstellung leicht erreichbar sein.
• Nachdem Sie die Spülmaschine an dem geeigneten Ort aufgestellt haben, lassen Sie sie erst einmal unbeladen laufen.

Tägliche Verwendung

• Dieses Gerät ist für die Verwendung im privaten Haushalt geeignet, verwenden Sie es nicht zu anderen Zwecken. Bei einer kommerziellen Verwendung der Geschirrspülmaschine erlischt deren Garantie.

KAPITEL 2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN

• Steigen Sie nicht auf die geöffnete Tür, setzen Sie sich nicht darauf und legen Sie keine schweren Gegenstände darauf ab, denn sie könnte abbrechen. Verwenden Sie niemals Spülmittel oder Klarspüler, die nicht speziell für Geschirrspülmaschinen hergestellt sind. Unser Unternehmen übernimmt hierfür keine Verantwortung.
• Das Wasser im Spülabteil ist kein Trinkwasser, daher dürfen Sie es nicht trinken.
• Wegen der Explosionsgefahr dürfen Sie keine chemisch lösenden Mittel, z. B. Lösungsmittel, in das Spülabteil geben.
• Prüfen Sie vor dem Spülen, ob Kunststoffgegenstände hitzebeständig sind.
• Das Gerät darf von Kindern ab 8 Jahren und Menschen mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder fehlender Erfahrung und Kenntnis bedient werden, wenn sie eine Einweisung oder Anweisungen zur sicheren Handhabung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer sollte nicht von Kindern ohne Aufsicht ausgeführt werden.
• Legen Sie keine ungeeigneten oder schweren Gegenstände in den Korb, die seine Kapazität übersteigen. SHARP ist für Schäden an der Innenausstattung nicht haftbar.
• Öffnen Sie Ihren Geschirrspüler niemals, wenn er in Betrieb ist. Ein Sicherheitsschalter sorgt dafür, dass sich das Gerät abschaltet, wenn die Tür geöffnet wird.
• Lassen Sie wegen der Unfallgefahr niemals die Tür offen.
• Legen Sie Messer oder andere Gegenstände mit Schneidflächen mit der scharfen Seite nach unten in den Besteckkorb.
• Wenn das Stromversorgungskabel beschädigt ist, muss es von SHARP oder einem Servicetechniker ausgetauscht werden.
• Wenn die Energiesparoption eingeschaltet ist, öffnet sich die Tür zum Ende des Spülprogramms selbsttätig. Versuchen Sie nicht, die Tür am Öffnen zu hindern, da dies den automatischen Türöffnungsmechanismus beschädigen kann. Die Tür muss für 30 Minuten offen stehen, um eine effektive Trocknung zu erreichen (bei Modellen mit automatischem Türöffnungssystem). Warnung: Stellen Sie sich nicht vor die Tür, nachdem das Türöffnungssignal ertönt.

KAPITEL 2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN

Für die Sicherheit Ihrer Kinder

• Stellen Sie sicher, dass das entfernte Verpackungsmaterial des Geräts außerhalb der Reichweite von Kindern aufbewahrt wird.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es einzuschalten.
• Halten Sie Kinder von Spülmitteln und Klarspülern fern.
• Halten Sie Kinder von dem geöffneten Gerät fern, da sich immer noch Rückstände der Spülmittel in der Maschine befinden.
• Sorgen Sie dafür, dass Ihr Altgerät keine Gefahr für Ihre Kinder darstellt. Es ist schon vorgekommen, dass Kinder in alten Geräten eingeschlossen wurden. Daher sollten Sie, um eine solche Situation zu vermeiden, das Türschloss des Geräts unbrauchbar machen und die Elektrokabel abtrennen.

Im Fall einer Fehlfunktion

• Jede nicht von einem autorisierten Servicetechniker durchgeführte Reparatur führt zum Erlöschen der Garantie für Ihre Geschirrspülmaschine.
• Sorgen Sie vor jeder Reparaturarbeit an der Maschine, dass die Maschine vom Strom getrennt ist. Schalten Sie die Sicherung aus oder ziehen Sie den Netzstecker. Ziehen Sie beim Ausstecken nicht am Kabel. Prüfen Sie, ob der Wasserhahn abgedreht ist.

Empfehlungen

• Entfernen Sie zur Strom- und Wassereinsparung grobe Speisereste von Ihrem Geschirr, bevor Sie es in die Maschine stellen. Schalten Sie die Maschine erst ein, wenn Sie sie voll beladen haben.
• Verwenden Sie das Vorspülprogramm nur, wenn es unbedingt erforderlich ist.
• Stellen Sie hohle Gegenstände, wie Schüsseln, Gläser und Töpfe mit der Öffnung nach unten in die Maschine.
• Es ist nicht empfehlenswert, dass Sie Ihre Spülmaschine überladen oder in anderer Weise wie angegeben beladen.

Nicht für die Geschirrspülmaschine geeignete Gegenstände:

• Zigarettenasche, Kerzenwachs, Nagellack, Farbe, chemische Substanzen, Gegenstände aus Eisenlegierungen;
• Gabeln, Löffel und Messer mit Griffen aus Holz, Horn, Elfenbein oder Perlmutt, geklebte Gegenstände, Gegenstände, die mit ätzenden, sauren oder basischen Chemikalien verschmutzt sind.
• Nicht hitzebeständige Kunststoffgegenstände, mit Kupfer oder Zinn beschichtete Behälter.
• Gegenstände aus Aluminium oder Silber (diese können sich verfärben, stumpf werden).
• Bestimmte feine Glasarten, Porzellane mit gedruckten Mustern, da sie schon beim ersten Spülen verblassen können; bestimmte Kristallgegenstände, da sie mit der Zeit ihre Transparenz verlieren, geklebtes Besteck, welches nicht hitzebeständig ist, Bleikristallgläser, Schneidbretter, Gegenstände aus synthetischen Fasern;
• Aufsaugende Gegenstände, wie Schwämme oder Küchentücher sind nicht für das Geschirrspülen geeignet.

Achtung: Wählen Sie bei Ihren zukünftigen Käufen nur noch spülmaschinengeeignete Sets aus.

KAPITEL 3: AUFSTELLUNG DES GERÄTS

AUFSTELLUNG DES GERÄTS

Positionierung des Geräts

Bei der Auswahl des Aufstellungsorts Ihrer Geschirrspülmaschine sollten Sie darauf achten, einen Platz auszusuchen, an dem Sie sie einfach beladen und entladen können.

Stellen Sie Ihre Maschine nicht an einem Ort auf, wo die Gefahr besteht, dass die Raumtemperatur unter 0°C sinkt.

Nehmen Sie vor dem Aufstellen die Maschine aus seiner Verpackung und beachten dabei die auf der Verpackung angebrachten Warnhinweise.

Stellen Sie die Maschine in der Nähe eines Wasserhahns oder Abwasseranschlusses auf. Wenn Sie Ihre Maschine aufstellen, beachten Sie bitte, dass ihre Anschlüsse, einmal vorgenommen, nicht mehr verändert werden können.

Packen Sie zum Bewegen der Maschine diese nicht an der Tür oder der Frontplatte an.

Sorgen Sie dafür, dass von allen Seiten ein ausreichender Abstand vorhanden ist, damit sich die Maschine während des Spülvorgangs frei vor und zurück bewegen kann.

Achten Sie darauf, dass der Wasserzuführungsschlauch und der Abwasserschlauch beim Aufstellen nicht eingequetscht werden. Sorgen Sie auch dafür, dass die Maschine nicht auf dem Stromversorgungskabel steht.

Um die Maschine in die Waage zu bringen, verwenden Sie die verstellbaren Füße der Maschine. Die korrekte Ausrichtung der Maschine sorgt für ein problemloses Öffnen und Schließen der Tür. Wenn sich die Tür der Maschine nicht ordentlich verschließen lässt, prüfen Sie, ob die Maschine stabil auf dem Boden steht. Wenn nicht, verstellen Sie die Füße, um für einen stabilen Stand zu sorgen.

Wasseranschluss

Die Sanitärleitungen müssen für den Anschluss einer Geschirrspülmaschine geeignet sein. Wir empfehlen zusätzlich, an der Stelle, an der der Wasseranschluss in Ihr Haus oder Ihre Wohnung kommt, einen Filter in die Leitung einzubauen, um Schäden an der Maschine durch Verschmutzungen (Sand, Lehm, Rost usw.) aus der Hauptwasserleitung oder den Sanitärleitungen zu vermeiden und Probleme wie Vergilben oder Rückstände nach dem Spülen auszuschließen.

KAPITEL 3: AUFSTELLUNG DES GERÄTS

Wasserzuführungsschlauch

Verwenden Sie nicht den Wasserzuführungsschlauch Ihrer alten Maschine. Verwenden Sie stattdessen den mit Ihrer Maschine mitgelieferten neuen. Wenn Sie einen neuen oder langen, ungebrauchten Wasserzuführungsschlauch verwenden möchten, spülen Sie diesen vor dem Anschließen für eine Weile mit Wasser durch. Schließen Sie den Wasserzuführungsschlauch unmittelbar am Wasserversorgungshahn an. Der vom Wasserhahn zur Verfügung gestellte Druck muss mindestens 0,03 MPa und höchstens 1 MPa betragen. Wenn der Wasserdruck über 1 MPa beträgt, muss ein Druckreduzierungsventil dazwischen montiert werden.

Nach erfolgtem Anschluss sollte der Wasserhahn vollständig geöffnet werden, um die Wasserdichtigkeit zu prüfen. Zur Sicherheit der Maschine sollte nach jedem beendeten Spülvorgang der Wasserhahn zugedreht werden.

HINWEIS: Einige Modelle sind mit einer Aquastop-Einrichtung ausgerüstet. Für den Fall der Verwendung des Aquastop ist eine gefährliche Spannung vorhanden. Schneiden Sie die Aquastop-Einrichtung nicht ab. Sie darf nicht geknickt oder verdreht werden.

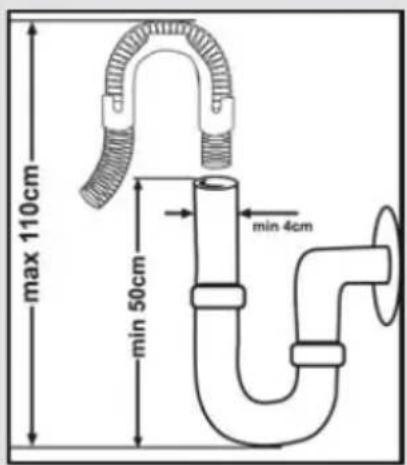

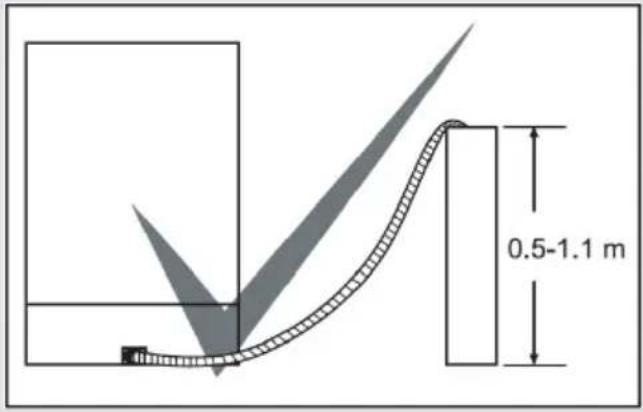

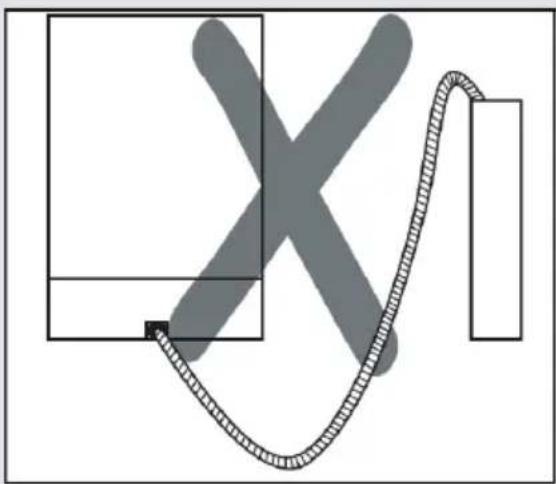

Abwasserschlauch

Der Abwasserschlauch kann entweder unmittelbar an die Abwasserwandöffnung oder den Siphon des Waschbeckens angeschlossen werden. Bei Verwendung eines gebogenen Schlauchs (sofern vorhanden) kann das Wasser direkt in das Becken abgelassen werden, indem man den oben gebogenen Schlauch über den Rand des Beckens einhakt. Dieser Anschluss sollte sich zwischen 50 und 110 cm über dem Boden befinden.

KAPITEL 3: AUFSTELLUNG DES GERÄTS

Warnung: Wenn ein Abwasserschlauch mit einer Länge von über 4 m verwendet wird, kann es sein, dass das Geschirr nicht sauber wird. In diesem Fall übernimmt unser Unternehmen keine Haftung.

Elektrischer Anschluss

Der geerdete Stecker Ihrer Maschine muss mit einer geerdeten Steckdose mit der geeigneten Spannung und Stromstärke verbunden werden. Wenn es keine geerdete Installation gibt, müssen Sie sie von einem Elektriker ausführen lassen. Wenn die Maschine ohne geerdeten Stromanschluss verwendet wird, übernimmt unser Unternehmen keinerlei Haftung für evtl. entstehende Schäden.

Die Innensicherung sollte einen Wert von 10-16 A aufweisen. Ihre Spülmaschine ist für einen Betrieb mit 220-240 V ausgelegt. Wenn die Spannung an Ihrem

Ort 110 V beträgt, müssen Sie einen Transformator für 110 V auf 220 V mit 3000 Watt dazwischen schalten.

Die Maschine darf während des Aufstellens nicht eingesteckt sein. Verwenden Sie stets den mit Ihrer Maschine mitgelieferten abgeschirmten Stecker. Der Betrieb bei Unterspannung verursacht eine Verschlechterung der Spülqualität. Das Elektrokabel der Maschine darf nur von einem autorisierten Servicezentrum oder einem Elektriker ausgetauscht werden. Bei Zuwiderhandlungen können Unfälle auftreten. Aus Sicherheitsgründen sollten Sie den Stecker aus der Steckdose ziehen, wenn die Spülmaschine für einen längeren Zeitraum nicht genutzt werden soll.

Ziehen Sie, um einen elektrischen Schlag zu vermeiden, den Stecker niemals mit nassen Händen. Ziehen Sie beim Trennen Ihrer Maschine von der Stromversorgung immer nur am Stecker. Ziehen Sie niemals am Stromkabel.

KAPITEL -3: AUFSTELLUNG DES GERÄTS

Untertischmontage

Wenn Sie Ihre Maschine unter der Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Sie unter Ihrer Arbeitsplatte ausreichend Platz haben und ob die Wasser- und Stromleitung hierfür geeignet sind. 1 Wenn Sie festgestellt haben, dass die Untertischmontage Ihrer Maschine möglich ist, entfernen Sie, wie in der Abbildung gezeigt, die Arbeitsplatte des Geschirrspülers. 2

Achtung: Die Oberfläche, auf der Sie Ihre Spülmaschine nach Entfernung der Arbeitsplatte aufstellen möchten, muss so stabil sein, dass sie in der Waage steht. Zur Entfernung der Arbeitsplatte müssen Sie die Schrauben, die die Arbeitsplatte hinten am Gerät festhalten, lösen und dann die Frontplatte 1 cm von der Vorderseite nach hinten drücken und sie anheben.

KAPITEL 3: AUFSTELLUNG DES GERÄTS

Gleichen Sie Bodenunebenheiten mit den Verstellfüßen der Maschine aus. 3 Schieben Sie die Maschine unter die Küchenarbeitsplatte, ohne dass die Schläuche gequetscht oder geknickt werden. 4

Warnung: Nachdem die Arbeitsplatte entfernt wurde, muss die Maschine in einem abgeschlossenen Platz mit den in der Abbildung gezeigten Abmessungen aufgestellt werden.

Kapitel-4 BEFÜLLEN IHRES GESCHIRRSPÜLERS

BEFÜLLEN IHRES GESCHIRRSPÜLERS

Stellen Sie das Geschirr geordnet in die Maschine.

Es gibt zwei getrennte Körbe, in die Sie Ihr Geschirr in der Maschine einstellen können. Der untere Korb ist für runde und tiefe Gegenstände.

Der obere Korb ist für dünne und schmale Gegenstände. Wir empfehlen Ihnen, das Besteckgitter zu verwenden, um die besten Ergebnisse zu erhalten.

Legen Sie Messer mit langem Griff oder scharfer Spitze mit Ihren scharfen Flächen nach unten oder horizontal in die Körbe.

Warnung: Stellen Sie Ihr Geschirr so in die Maschine, dass sich der obere und untere Sprüharm frei drehen können.

Geschirrständer

Im oberen Korb Ihrer Spülmaschine sind Geschirrständer angebracht. a b Sie können diese Geschirrständer in geöffneter und geschlossener Position verwenden. Wenn sie in offener Position sind, können Sie Ihre Tassen darauf stellen, und wenn sie in geschlossener Position sind, können Sie langstielige Gläser in den Korb legen. Sie können diese Ständer auch dazu verwenden, um lange Gabeln, Messer und Löffel horizontal hineinzulegen.

b

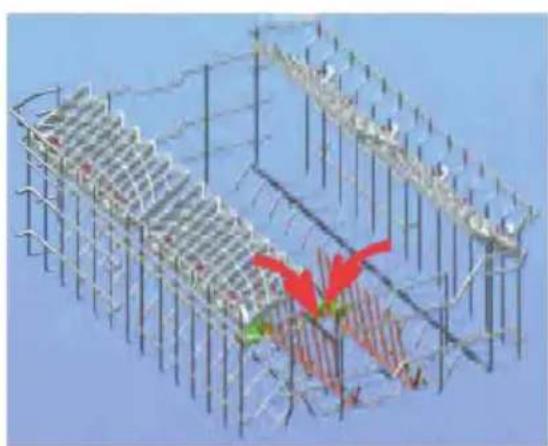

Klappständer

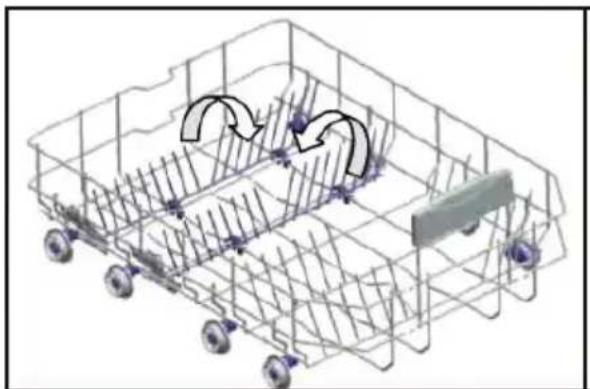

Die Klappständer im unteren Korb sind dazu gedacht, dass Sie große Gegenstände, wie Töpfe, Pfannen usw., leichter unterbringen können. Wenn gewünscht, können jede Seite einzeln oder alle zusammen heruntergeklappt werden, um mehr Platz zu erhalten. Sie können die Klappständer aufstellen oder herunterklappen.

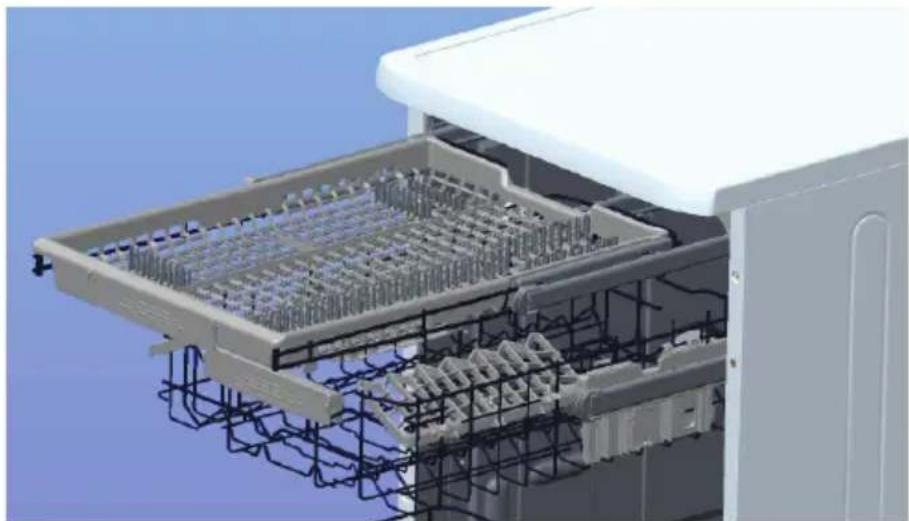

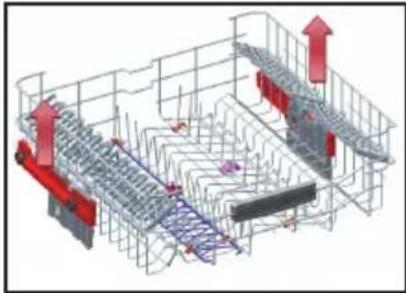

Höhenverstellung des gefüllten oberen Korbs

Der Korbhöhenverstellmechanismus am oberen Korb Ihrer Maschine ist dazu geschaffen, damit Sie die Höhe Ihres oberen Korbs, ohne dass Sie ihn gefüllt aus der Maschine entfernen müssen, nach oben oder unten verstellen können, um mehr Platz im oberen Bereich der Maschine zu schaffen. Der Korb Ihrer Maschine wurde vom Werk in die obere Position eingestellt. Um Ihren Korb zu heben, halten Sie ihn an beiden Seiten fest und ziehen ihn nach oben. Um ihn zu senken, halten Sie ihn an beiden Seiten fest und lassen ihn ab. Wenn der Korb beladen ist, müssen Sie darauf achten, dass die Seiten in derselben Stellung sind.

Die Klappständer im unteren Korb sind zweiteilig und dazu gedacht, dass Sie große Gegenstände, wie Töpfe, Pfannen usw., leichter unterbringen können. Wenn gewünscht, können jede Seite einzeln oder alle zusammen heruntergeklappt werden, um mehr Platz zu erhalten. Sie können die Klappständer aufstellen oder herunterklappen.

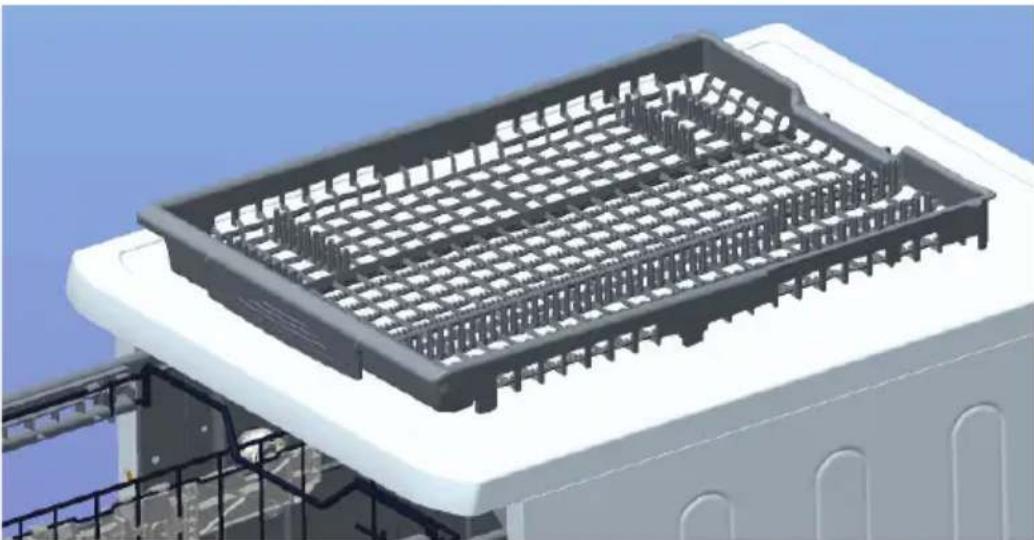

Der obere Besteckkasten ist dazu da, dass Sie Ihre Gabeln, Löffel und Messer, lange Gerätschaften und kleine Teile unterbringen können.

Da er leicht aus der Maschine genommen werden kann, ermöglicht dies, dass Sie Ihr Besteck nach dem Spülvorgang zusammen mit dem Korb herausnehmen können.

Warnung: Messer und andere scharfe Gegenstände müssen horizontal in den Besteckkorb gelegt werden.

KAPITEL 4: BEFÜLLEN IHRES GESCHIRRSPÜLERS

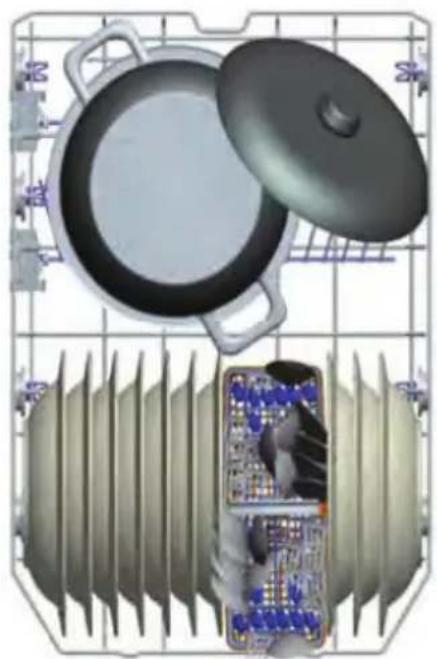

Alternative Korbbeladungen Unterer Korb

Wichtiger Hinweis für Testlaboratorien

Genauere Informationen über Leistungstests erhalten Sie unter folgender E-Mail-Adresse: "[e-mail]". Geben Sie in Ihrer E-Mail bitte die Modellbezeichnung und die Seriennummer (20 Stellen) an, die Sie auf der Tür des Geräts finden.

KAPITEL 5: PROGRAMMBESCHREIBUNGEN

PROGRAMMBESCHREIBUNGEN Programme

Programm-name
	Vorspülen Auto	Fein	Auto Normal Auto	Stark
Spültemperatur -	30-50°C 50°C - 60	60-70°C
Art der Speisereste	Frisch, wenig schmutzig, Kaffee, Milch, Tee	Ermittelt den Verschmutzungsgrad des Geschirrs und stellt die Temperatur, die Spülwassermengen und die Spüldauer automatisch ein.
Verschmutzungsgrad	gering gering hoch	hoch
Spülmittelmenge B: 25 cm3 / 15 cm3 A: 5 cm3 /	A** B B + A B + A
	Vorspülen Ermittelt den Verschmutzungsgrad des Geschirrs und stellt die Temperatur, die Spülwassermengen und die Spülzeit automatisch ein
	Ende
Programmlauf-zeit (Minuten)	15 69-82 96-111	98-152
Stromverbrauch (kW/h)	0,02	0,64-0,81	11,09-1,11	1,12-1,30
Wasserverbrauch (Liter)	3,6 l	9,7-13,0 9,6-16,1	10,0-20,0
Wenn 1⁄2 Befüllung ausgewählt wurde, sehen die Werte der Programmliste so aus:
Programmlauf-zeit (Minuten)	15 65-76 84-97	86-140
Stromverbrauch (kW/h)	0,02	0,66-0,78	0,86-1,10 1,27-1,29
Wasserverbrauch (Liter)	3,6	9,7-13,0 9,6-16,1	10,0-20,0

Warnung: Kurzprogramme arbeiten ohne Trocknungsphase. Die obigen Werte wurden unter Einhaltung der zutreffenden Normen unter Laborbedingungen ermittelt. Diese Werte können je nach Einsatz- und Umgebungsbedingungen des Produktes (Netzspannung, Wasserdruck, Wassertemperatur und Umgebungstemperatur) abweichen.

KAPITEL 5: PROGRAMMBESCHREIBUNGEN

PROGRAMMBESCHREIBUNGEN Programme

Programm-name
	Kurz 30 Min. Eco	Super 50 Min. Hygiene	70 C
Spültemperatur	40°C 50°C 50°C 70°C
Art der Speisereste	Frischer Kaffee, Milch Tee, kaltes Fleisch Gemüse	Kaffee, Milch, Tee kaltes Fleisch, Gemüse, nicht für lange stehen gelassen	Suppen, Saucen, Nudeln, Eier, Reis, Kartoffeln und Gebackenes, Gebratenes,	Stark verschmutztes Geschirr, das lange Zeit gestanden hat oder ein hygienisches Spülen erfordern.
Verschmut-zungsgrad	gering Mittel Mittel hoch
Spülmittel-menge B: 25 cm3 / 15 cm3 A: 5 cm3 /	B B + A B + A B + A
	40°C Spülen 50°C Spülen 65°C Spülen 50°C Spülen
	Kalt klarspülen Kalt klarspülen Zwischenklar-spülen			70°C Spülen
	Heiß klarspülen	Heiß klarspülen	Heiß klarspülen	Kalt klarspülen
	Ende	Trocknen	Ende	Heiß klarspülen
		Ende		Trocknen
				Ende
Programmlauf-zeit (Minuten)	30	198	50	124
Stromver-brauch (kW/h)	0,67	0,73	1,12	1,30
Wasserver-brauch (Liter)	9,9	9,0	9,9	12,9
Wenn 1⁄2 Befüllung ausgewählt wurde, sehen die Werte der Programmliste so aus:
Programmlauf-zeit (Minuten)	30	178	45	101
Stromver-brauch (kW/h)	0,67	0,71	0,99	1,09
Wasserver-brauch (Liter)	9,9	9,0	9,9	9,5

** Für das Vorspülprogramm sollte nur Pulverspülmittel verwendet werden.

KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS

1.) EIN-/AUS-Knopf

Wenn Sie auf den EIN/AUS-Knopf drücken, schaltet sich die Spülmaschine ein und die Start/Standby-Lampe leuchtet auf.

2.) Extra Trocknen Knopf

Mit dem Extra Knopf können Sie einen zusätzlichen Trockengang für ein ausgewähltes Programm einstellen. Nach dem Auswählen wird dem ausgewählten Programm ein zusätzlicher Heiz- und Trockenvorgang hinzugefügt.

Somit können Sie erreichen, dass Sie Ihr Geschirr noch trockener entnehmen können.

3.) Tablettenspülmittel Knopf

Wenn Sie Tablettenspülmittel mit Salz und Klarspüler und weiteren Mitteln verwenden, müssen Sie den Tablettenspülmittel-Knopf drücken.

4.) Halbe Befüllung Taste

Durch die Verwendung dieser Halbe-Befüllung-Funktion können Sie entweder nur Geschirr im unteren, oberen oder beiden Körben spülen lassen.

Wenn Sie nur eine geringe Menge Geschirr in der Maschine haben und diese spülen lassen möchten, können Sie bei einigen Programmen zusätzlich die Halbfüllungsfunktion verwenden. Wenn Sie in beiden Körben Geschirr haben, drücken Sie auf die Halbe-Befüllung-Taste und wählen die Position aus, in der beide Lampen an sind.

Wenn Sie nur Geschirr im oberen Korb haben, drücken Sie die Halbe-Befüllung-Taste und wählen die obere Leuchtanzeige. Damit wird nur das Geschirr im oberen Korb in Ihrer Maschine gespült. Wenn Sie diese Funktion verwenden möchten, darf sich im unteren Korb kein Geschirr befinden.

Wenn Sie nur Geschirr im unteren Korb haben, drücken Sie die Halbe-Befüllung-Taste und wählen die untere Leuchtanzeige.

Damit wird nur das Geschirr im unteren Korb in Ihrer Maschine gespült. Wenn Sie diese Funktion verwenden möchten, darf sich im oberen Korb kein Geschirr befinden.

Hinweis: Wenn Sie beim letzten Spülprogramm eine Sonderfunktion verwendet haben, wird diese auch für das folgende Programm verwendet. Wenn Sie diese Funktion für ein neu ausgewähltes Programm nicht mehr verwenden möchten, drücken Sie erneut auf den ausgewählten Funktionsknopf und achten darauf, dass das Licht im Knopf erlischt.

5.) Türgriff

Der Türgriff wird zum Schließen/Öffnen Ihrer Spülmaschine verwendet.

6.) Programmwahlknopf

Verwenden Sie den Programmwahlknopf, um das für Ihr Geschirr geeignete Programm auszuwählen.

7.) Extra Klarspülen

Mit dem Extra Knopf können Sie einen zusätzlichen Klarspülgang für ein ausgewähltes Programm einstellen. Nach der Auswahl der Extra Klarspülfunktion werden dem ausgewählten Programm zusätzliche Spül- und Klarspülvorgänge hinzugefügt, damit Sie Ihr Geschirr sauberer und glänzender entnehmen können.

8.) Start/Pause Knopf

Nachdem Sie auf den Start/Pause Knopf gedrückt haben, beginnt das von Ihnen mit dem Programmauswahlknopf ausgewählte Programm zu laufen und die Statusanzeigelampe "Spülen" leuchtet auf. Bei einer Unterbrechung während die Spül-LED an ist, blinkt die Start/Pause LED.

KAPITEL -6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS

9.) Salzwarnanzeige

Um festzustellen, ob noch ausreichend Enthärtersalz in der Maschine ist, sehen Sie nach, ob die Salzwarn-Leuchtanzeige auf der Anzeige aufleuchtet. Wenn die Salzwarn-Leuchtanzeige zu leuchten beginnt, müssen Sie den Salzbehälter auffüllen.

Klarspüler-Warnanzeige

Um festzustellen, ob noch genug Klarspüler in der Maschine ist, sehen Sie nach, ob auf der Anzeige das Klarspülerwarnlicht. Wenn die Klarspüler Warnanzeige beginnt zu leuchten, müssen Sie den Klarspülerbehälter wieder auffüllen.

10.) Programmstatuslampen

Der Programmablauf kann über die Programmüberwachungslampen an der Bedienfläche überwacht werden.

• Spülen
• Klarspülen
• Trocknen
• Ende

11.) Restzeitanzeige

Die Restzeitanzeige zeigt die Länge des Programms und die Programmrestlaufzeit an. Zusätzlich können Sie die Programmverzögerungszeit durch Drücken der Knöpfe in der Anzeige vor Programmstart verändern. Wenn Sie die Verzögerungszeit verändern möchten, können Sie die Zeit durch Drücken des Start/Pause Knopfs und der Schaltflächen auf der Anzeige verwenden. Drücken Sie den Start/Pause Knopf erneut, um einzuschalten.

Kindersicherung

Wenn Sie die Kindersicherung einschalten möchten, drücken Sie gleichzeitig für 3 Sekunden auf die "+" und "-" Knöpfe. Jetzt erscheint auf der Restzeitanzeige für 2 Sekunden "CL". Um die Kindersicherung wieder auszuschalten, drücken Sie erneut für 3 Sekunden gleichzeitig auf die "+" und "-" Knöpfe. "CL" blinkt dann 1 Mal.

KAPITEL -6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS

Gerät einschalten

Programmstatus

Sie können den Programmablauf über die Programmstatusleuchten auf dem Steuerpult verfolgen.

Programm wechseln

Wenn Sie ein laufendes Spülprogramm verändern möchten.

KAPITEL -6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS

Programm wechseln, mit Rückstellung

Wenn Sie ein laufendes Spülprogramm abbrechen möchten, nach dem es wieder angelaufen ist.

Gerät ausschalten

Hinweis: Nachdem das Spülprogramm beendet ist, können Sie die Tür angelehnt lassen, damit das Geschirr schneller trocknet. Hinweis: Wenn die Spülmaschinentür geöffnet wurde oder ein Stromausfall vorhanden war, startet das gewählte Programm wieder, wenn die Tür geschlossen oder die Stromversorgung wieder hergestellt ist.

ENTSORGUNG IHRER ALTEN SPÜLMASCHINE

Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf.

Stattdessen muss es bei einem Entsorgungsunternehmen für die Sammlung von Elektro- und Elektronikschrott abgegeben werden.

Elektronikschrott abgegeben werden. Damit tragen Sie zum Umweltschutz und der menschlichen Gesundheit bei. Die Wiederverwertung von Rohstoffen hilft, unsere natürlichen Ressourcen zu erhalten. Weitere Informationen über die Entsorgung diese Produkts erhalten Sie, wenn Sie sich mit Ihrer örtlichen Behörde, der Hausmüllabfuhr oder dem Geschäft in Verbindung setzen, bei dem Sie dieses Produkt erworben haben.

SHARP

GESCHIRRSPÜLER

Bedienungsanleitung

Benutzerhandbuch

QW-S22F472W-DE

SHARP

INHALT

KAPITEL-1: PRODUKTBESCHREIBUNG
