BEDIENUNGSANLEITUNG CELVIANO AP-45 CASIO

BEDIENUNGSCANLEITUNG

CASIO

These Markierung trifft nur auf EU-Länder zu.

CASIO Europe GmbH
Bornbarch 10, 22848 Norderstedt, Germany

These Markierung gilt nur für das Modell AP-45V.
Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Vorsichtsmaßnahmen hinsichtlich der Sicherheit

Herzlichen Glückwunsch zur Wahl des Digital-Pianos von CASIO. Dieses Digital-Piano ist ein fortschrittliches Musikinstrument, das die Beste Klangqualität und das Beste Piano-Gefühl eines traditionellen Pianos mit moderner Elektronik-Technologie verbindet.

• Bevor Sie das Instrument verwenden, lessen Sieitte die vorliegende Bedienungsanleitung aufmerksam durch.
  -itte bewahren Sie alle Informationen fur spate Referenz auf.

Symbole

Verschiedene Symbole werden in dieser Bedienungsanleitung und am eigentlichen Produkt verwendet, um sicherzustellen, dass das Produkt safer und richtig verwendet wird und um Verletzungen des Anwenders und anderer Personen sowie Sachschem zu vermeiden. Diese Symbole und ihre Bedeutungen sind nachfolgend beschrieben.

WARNING

Damit werden Punkte angezeigt, die das Risiko von Todesfolge oder ernsthaften Verletzungen aufweisen, wenn das Produkt unter Ignorierung dieser Anzeige falsch bedient wird.

VORSICHT

Damit werden Punkte angezeigt, die das Risiko von Verletzungen aufweisen, sowie Punkte, für welche die Möglichkeit von Beschädigungen besteht, nur wenn das Produkt unter Ignorierung dieser Anzeige falsch bedient wird.

Symbolbolbeispiele

Dieses Dreiecksymbol () bedeutet, dass der Anwender vorsichtig sein soll. (Das an der linken Seite dargestellte Beispiel weist auf die Möglichkeit von elektrischen Schlagen hin.)

Dieser Kreis mit einer durchgehenden Linie () bedeutet, dass die angezeigte Aktion nicht ausgeführrt werden damit. Anzeigen innerhalb oder in der Nähde与此es Symbols sind speziell verboten. (Das an der linken Seite dargestellt Beispiel weist daraufhin, dass die Demontage verboten ist.)

Der schwarze Punkt () bedeutet, dass die angezeigte Aktion ausgeführrt werden muss. Anzeigen innerhalb desses Symbols sind Aktionen, die speziell ausgeführrt werden müssen. (Das an der linken Seite dargestellt Beispiel weist daraufhin, dass der Netzstecker von der elektrischen Steckdose abgezogen werden muss.)

WARNING

Netzkabel

Falsche Verwendung des Netzkabels kann zu Feuer und Stromschlaggefahren führen. Beachten Sie immer die folgenden Vorsichtsmaßnahmen.

• Verwenden Sie nur das für diesen Digital-Piano vorgeschriebene Netzkabel.
• Achten Sie darauf, dass die verwendete Netzspannung mit der an thisem Instrument angegebenen Nennspannung übereinstimmt.
• Verwenden Sie kein Verlängerungskabel, um mehrere Geräte an die gleiche Netzdose anzuschlieben.

Falsche Verwendung des Netzkabels kann zu persönlichen Verletzungen, zu Sachschäden, zu Feuer und elektrischen Schlägen führen. Beachten Sie daher immer die folgenden Vorsichtsmaßnahmen.

• Stellen Sie keine schweren Gegenstände auf dem Netzkabel ab und setzen Sie das Netzkabel keiner Hitze aus.
• Versuchen Sie niemals das Netzkabel zu modifizieren oder zu stark abzubiegen.
• Verdrehen Sie das Netzkabel nicht undziehen Sie nicht an thisem.

• Sollte das Netzkabel oder der Netzstecker beschädigt werden, wenden Sie sich an ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

• Niemals den Stecker mit nassen Händen berühren, wenn er angesteckt ist. Anderenfalls kann es zu elektrischen Schlägen kommt.

• Achten Sie daraufuf, dass das Digital-Piano niemals Nass wird. Wasser führt zu Feuer- und Stromschlaggefahr.
• Stellen Sie niemals eine Vase oder einen anderen mit Flüssigkeit gefüllten Behälter auf das Digital-Piano. Wasser führt zu Feuer- und Stromschlaggefahr.

Stellen Sie das Digital-Piano nicht auf einer instabilen Fläche auf.

Stellen Sie niemals das Digital-Piano auf eine wackelige, geniegte oder instabile* Unterlage. Eine instabile Unterlage kann zu einem Herunterfallen des Digital-Pianos führen, wodurch das Risiko von persönlichen Verletzungen besteht.

• Vermeiden Sie Stellen, an welchen mehrere Lagen von Teppichen übereinander angeordnet sind und die Kabel unter dem Digital-Piano verlegt sind.

Sichern Sie immer das Digital-Piano mit den mitgelieferten Schrauben an dem Ständer. Ein nicht gesichertes Digital-Piano kann von dem Ständer herunterfallen und persönliche Verletzungen verursachen.

Klettern Sie niemals auf das Digital-Piano oder den Ständer.

Klettern Sie niemals auf das Digital-Piano oder den Ständer. Anderenfalls kann das Digital-Piano umfallen und zu persönlichen Verletzungen führen. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Entsorgen Sie das Digital-Piano niemals durch Verbrennen.

Entsorgen Sie das Digital-Piano niemals durch Verbrennen. Anderenfalls besteht das Risiko eines Feuers und persönlicher Verletzungen auf Grund einer Explosion.

Niemals mit Wasser oder anderen Flüssigkeiten gefüllte Behälter auf dem Instrument abstellen.

Niemals die folgenden Objekte auf dem Instrument abstellen. Anderenfalls kann es zu Feuer oder elektrischen Schlägenkommen, wenn die Flüssigkeit verschüttet wird und in das Innere des Instruments gelangt.

• Mit Wasser oder anderen Flüssigkeiten gefüllte Behälter (einschließlich Vasen, Blumentöffe, Tassen, Kosmetika und Medikamente)
• Kleine metallische Objekte (einschließlich Haarnadeln, Nähneldn und Münzen)
  Brennbare Objekte
• Offene Flammen wie z.B. brennende Kerzen

Falls Fremdmaterial in das Innere des Instruments gelamt, die folgenden Vorgänge einhalten:

1. Die Stromversorgung ausschalten.
2. Den Stecker des Stromkabels von der Wandsteckdose abziehen.
3. Wenden Sie sichitte an ihren Fachhändler,bei dem Sie das Instrument gekauft haben, oder an einen autorisierten CASIO Kundendienet.

Setzen Sie das Digital-Piano weder Regen noch Feuchtigkeit aus.

Um das Risiko von Feuer- und Stromschlaggefahr zu vermindern, setzen Sie das Digital-Piano niemals Regen oder Feuchtigkeit aus.

Versuchen Sie niemals ein Modifizieren oder Zerlagen des Digital-Pianos.

Versuchen Sie niemals das Digital-Piano zu zerlegen oder auf irgend eine Weise zu modifizieren. Anderenfalls kann es zu elektrischen Schlägen, Verbrennungen oder anderen persönlichen Verletzungen kommt. Überlassen Sie alle internen Inspektionen, Einstellungen und Reparaturen Ihr dem Fachhändler oder einem autorisierten CASIO Kundendienst.

Vorsichtsmaßnahmen bei Rauchentwicklung, ungewöhnlichem Geruch, Überhitzung und anderen abnormalen Bedingungen

Die fortgesetzte Verwendung des Digital-Pianos bei Rauchentwicklung, ungewöhnlichem Geruch, Überhitzung oder abnormaler Anzeige kann zu Feuer- und Stromschlaggefahr führen. Wenn Sie einen ungewöhnlichen Zustand feststellen, führen Sie unverzüglich die folgenden Schritte aus.

1. Schalten Sie die Stromversorgung des Digital-Pianos aus.
2. Ziehen Sie den Netzstecker des Digital-Pianos von der Netzdose ab.
3. Wenden Sie sich an ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

Vermeiden Sie eine Fallenlassen des Digital-Pianos und andere starke Stöße.

Fortgesetzte Verwendung des Digital-Pianos, nach dem diesen durch Fallenlassen oder durch andere starke Stöße beschädigt wurde, führt zu Feuer- und Stromschlaggefahr. Führren Sie unverzüglich die folgenden Schritte aus, wenn das Digital-Piano auf Grund von starken Stößen beschädigt wurde.

1. Schalten Sie die Stromversorgung des Digital-Pianos aus.
2. Ziehen Sie den Netzstecker des Digital-Pianos von der Netzdose ab.
3. Wenden Sie sich an ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

Ziehen Sie niemals Plastikbeutel über ihren Kopf und stecken Sie diese nicht in ihren Mund.

Ziehen Sie niemals die Plastikbeutel, in welchen das Digital-Piano und sein Zubehör verpackt ist, über ihren Kopf und stecken Sie diese nicht in ihren Mund. Anderenfalls besteht Erstickungsgefahr. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Öffnen und Schlieben des Tastaturdeckels Achten Sie daraufuf, dass der Tastaturdeckel immer vollständig bis zum Anschlag geöffnet ist. Beim Schlieben des Tastaturdeckels, halten Sie diesen an der Vorderseite und schlieben Sieihn langsam. Falls Sie Ihr Finger zwischen dem Tastaturdeckel und dem Digital-Piano einkommen, kann es zu persönlichen Verletzungen kommt.

VORSICHT

Netzdose

Verwenden Sie für die Stromversorgung des Digital-Pianos eine gut zugängliche Netzdose, damit der Netzstecker bequem abgezogen oder angesteckt werden kann.

Netzkabel

Falsche Verwendung des Netzkabels kann zu Feuer- und Stromschlaggefahr führen. Beachten Sie immer die folgenden Vorsichtsmaßnahmen.

• Ordnen Sie das Netzkabel niemals in der Nähe eines Ofens oder einer anderen Wärmequelle an.
• Wenn Sie den Netzstecker von der Netzdose abziehen, ziehen Sie immer am Stecker und niemals am Kabel.
• Nach der Verwendung immer den Stromschalter des Instrumentes ausschalten und den Stecker des Stromkabels von der elektrischen Netzdose abziehen.

Netzstecker

Falsche Verwendung des Netzsteckers kann zu Feuer- und Stromschlaggefahr führen. Beachten Sie daher immer die folgenden Vorsichtsmaßnahmen.

• Stecken Sie den Netzstecker richtig an die Netzdose an (drücken Sie ihn bis zum Anschlag hinein).
• Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie das Digital-Piano für langere Zeit nicht verwenden (z.B. während des Urlaubs) von der Netzdose ab.
• Nachdem Sie den Netzstecker von der Netzdose abbezogen haben, reinigen Sie die Kontakte des Netzsteckers, um Ansammlung von Staub zu vermeiden.

Transport des Digital-Pianos

Fuhren Sie unbedingt die folgenden Schritte aus, bevor Sie das Digital-Piano transportieren. Anderenfalls kann das Netzkabel beschädigt werden, wodurch es zu Feuer- und Stromschlaggefahr kommt.

1. Ziehen Sie den Netzstecker des Digital-Pianos von der Netzdose ab.
2. Ziehen Sie den Stecker des Verbindungskabels des Pedals und aller anderer an der Rückseite des Digital-Pianos angeschlossener Kabel ab.

Reinigen

Bevor Sie das Digital-Piano reinigen, ziehen Sie dessen Netzstecker von der Netzdose ab. Andrenfalls kann das Netzkabel beschädigt werden, wodurch es zu Feuerund Stromschlaggefahr kommt. Das DigitalPiano konnte auch umfallen und das Risiko von persönlichen Verletzungen verursachen.

Klettern Sie niemals auf das Digital-Piano oder dessen Ständer.

Anderenfalls kann das Digital-Piano umfallen und zu persönlichen Verletzungen führen. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Anschlussbuchsen

Schlieben Sie nur die spezifizierten Geräte an die Anschlussbuchsen des Digital-Pianos an. Der Anschluss eines nicht spezifizierten Gerätes kann zu Feuer- und Stromschlaggefahr führen.

Aufstellort

Vermeiden Sie die folgenden Aufstellorte für das Digital-Piano. Falls das Digital-Piano den nachfolgend beschriebenen Bedingungen ausgesetzt wird, kann es zu Feuer- und Stromschlaggefahr kommt.

• Orte mit hoher Luftfeuchtigkeit oder starker Staubentwicklung
• Orte in der Nähe der Zubereitung von Lebensmitteln, wo ölhaltiger Dunst vorhanden ist
• In der Nähe einer Heizung, eines beheizten Teppichs, in direktem Sonnenlicht, im Inneren eines im prallen Sonnenlicht geparkten Fahrzeuges und andere Orte mit sehr hohen Temperaturen

Stellen Sie das Digital-Piano niemals direkt auf Möbeln oder anderen Gegenständen mit polierter Oberfläche ab. Die Gummifüsse an der Unterseite des Digital-Pianos können mit dem Anstrich oder Überzug eine Reaktion eingehen und die polierte Oberfläche verfarben oder beschädigten. Bringen Sie Filzstücke oder andere Material auf der polierten Oberfläche an, bevor Sie das Digital-Piano darauf auf abstellen.

Stellen Sie niemals schwere Gegenstände auf dem Digital-Piano ab.

Stellen Sie niemals schwere Gegenstände auf das Digital-Piano. Anderenfalls kann der Ständer umkippen und der Gegenstand herunterfallen, wodurch es zu persönlichen Verletzungen kommt kann.

Einstellung der Lautstärke

Spielern Sie niemals mit sehr hoher Lautstärke für langere Zeit. Dieses Vorsichtsmaßnahme ist besonderss wichtig, wenn Sie Kopfhörer verwenden. Es kann zu Gehörschädenkommen, wenn Sie für langere Zeit mit zu hoher Lautstärke horen.

Montieren Sie den Ständer richtig.

Anderenfalls kann der Ständer umkippen und das Digital-Piano von dem Ständer fallen, wodurch es zu persönlichen Verletzungen kommt kann.

Achten Sie darauf, dass Sie den Ständer gemäß der damit mitgelieferten Anleitung richtig montieren und alle Anschlüsse sichere ausführren. Achten Sie auch auf den richtigen Aufstellort für den Ständer.

• Wenn Sie das Digital-Piano auf dem Ständer abstellen, achten Sie darauf, dass Ihr Finger nicht zwischen dem Digital-Piano und dem Ständer eingeklemmt werden.

• Mindestens zwei Personen sollen das Digital-Piano anheben, wenn diese auf dem Ständer abgestellt oder transportiert wird. Falls Sie alleine den Transport des Digital-Pianos versuchen, kann der Ständer umfallen und zu persönlichen Verletzungen führen.

• Ziehen Sie den Ständer nicht über den Fußboden und neigen Sie diesen nicht nach vorne oder hinten, wenn Sie das Digital-Piano auf dem Ständer abstellen oder diesen transportieren. Anderenfalls kann das Digital-Piano umfallen und zu persönlichen Verletzungen führen.

• Überprüfen Sie regelmäßige die Schrauben, mit welchen das Digital-Piano am Ständer gesichert ist. Falls eine Schraube locker ist, ziehen Sie diese fest. Lockere Schrauben können zu einem Kippen des Ständers und damit zu einem Herunterfallen des Digital-Pianos führen, wodurch es zu persönlichen Verletzungen kommt kann.

□ 16 vielseitige Klangfarben

Sechzehn Instrumentenklangfarben, einschließlich Piano und Pfeifenorgel, sorgen für besondere Vielseitigkeit bei der Darbietung. Eine einfache Einstellung{lss Die Brillanz jeder Klangfarbe steuern, und eine Mischklangfarbenfunktion lss Sie zwei Klangfarben zuordnen, die dann gleichzeitig ertonen.

Andere Funktionen schlieben Digitaleffekte, die die akustischen Eigenschaften der Klangfarben steuern, sowie drei Pedal-Effekte für alle Nuancen eines akustischen Pianos ein.

Metronom

Eine einfache Operation lasst Sie das Tempo und den Beat des Metronoms passend zu dem Musikstück, das Sie spielen möchten, einstehen. Dies ist das perfekte Übungswerkzeug für Spieler aller Klassen.

16 Demo-Musikstücke

Sechzehn Demo-Musikstücke demonstrieren die Verwendung der einzelnen eingebauten Klangfarben.

Songspeicher

Zwei unabhängige Speicherbereicheleen Sie die Musikstücke separat aufnehmen und wiedergeben. Sie konnen in einem Speicher aufnahmen und später diese Aufnahme wiedergeben und im anderen Speicher aufnahmen oder gleichzeitig von beiden Speichern wiedergeben.

Musikbibliothek

Geben Sie eines der 50 eingebauten Musikbibliothek-Musikstücke wieder. Die Parts der rechten Hand und linken Hand sind separat aufgezeichnet, sodassie die Wiedergabe eines dieser Parts abschalten und auf der Tastatur üben konnen (Part Lesson).

Variables Temperament, Barocktonhöhe

Wahlen Sie aus einer Vielzahl von Temperamenteinstellungen und die Barocktonhöhe für die realistische Darbietung von klassischen Stücken.

Leistungsstarke Tastatur-Einstellfunktionen

Eine Auswahr von leistungsstarken Tastatur-Einstellfunktionen hilft Ohnen beim Kreieren bereits der gewünschten musikalischen Stimmung.

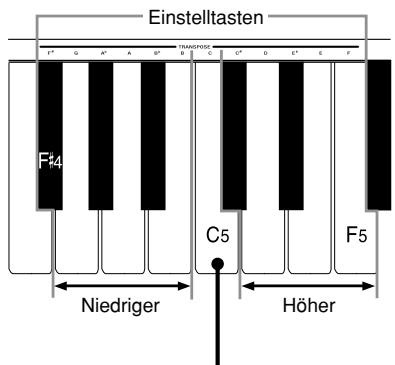

Die Transponierung stellt die Tonart der Tastatur in Halbtonsritten ein.

Die Stimmung gestattet ein Stimmen der Tastatur beim Spieler mit anderen Musikinstrumenten.

Die Anschlagdynamik stellt die Intensität des ausgegebenen Sounds in Abhängigkeit von den von Ihnen ausgeübten Druck auf die Tasten der Tastatur ein.

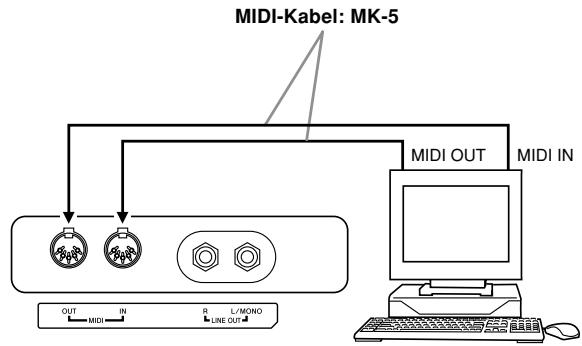

MIDI-Anschlüsse

Durch den Anschluss an ein anderes MIDI-Musikinstrument konnen Sie zwei Instrumente von der Tastatur these Digital-Pianos aus denen. Sie konnen these Instrumente auch an einen im Fachhandel erhältlichen MIDI-Sequenzer anschließen, um die Anzahl der zu playenden Parts zu erhöhen.

Vorsichtsmaßnahmen hinsichtlich der Sicherheit ....... G-2

Wichtige Merkmale. G-6

Allgemeine Anleitung. G-8

Anschluss an eine Netzdose G-10

AnschlieBen an eine Netzdose .G-10

Anschlisse G-11

Zubehör und Sonderzubehör G-11

Grundlegende Bedienung ......... G-12

Verwendung der Klangfarben G-12

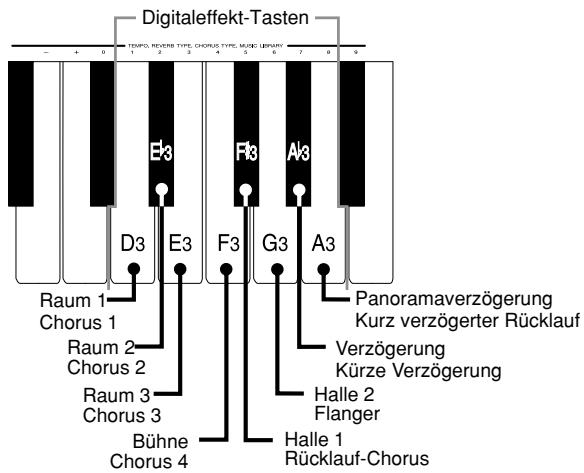

Verwendung der Digitaleffekte G-17

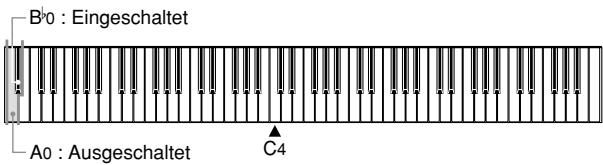

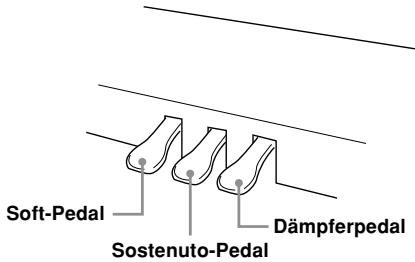

Verwendung der Pedale . G-18

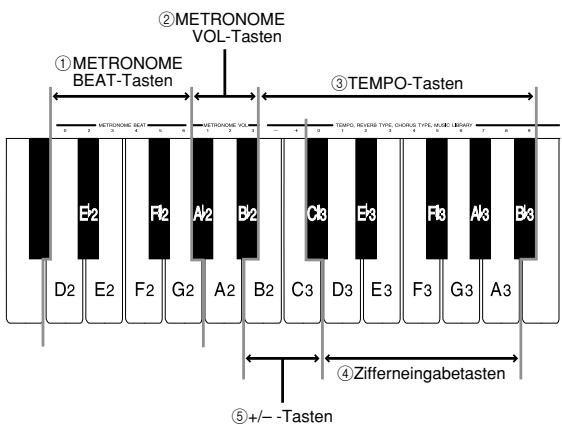

Verwendung des Metronoms G-19

Verwendung des Songspeichers G-21

Über den Songspeicher . G-21

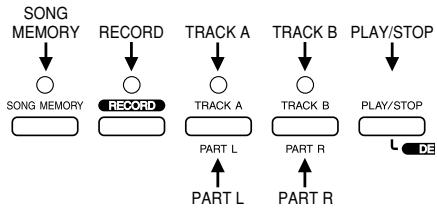

Aufnahme G-22

Wiedergabe G-23

Lösung des Songspeicherinhalts G-23

Verwendung der Demo-Musikstücke G-24

Aufeinanderfolgende Wiedergabe der Demo-Musikstücke .G-24

Wiedergabe eines bestimmten Demo-Musikstückes .G-24

Stoppen der Wiedergabe der Demo-Musikstücke .G-24

Verwendung der Musikbibliothek G-25

Wiedergabe von Musikbibliothek-Musiktücken G-25

Üben der individuellen Parts (Part Lesson) G-26

Tastatur-Einstellungen G-28

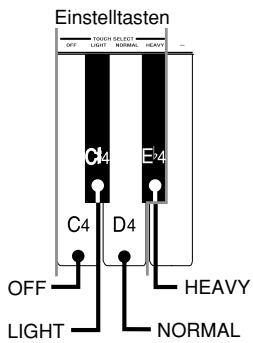

Verwendung der Anschlagwahr (Touch Select) .G-28

Verwendung der Transponierung. G-28

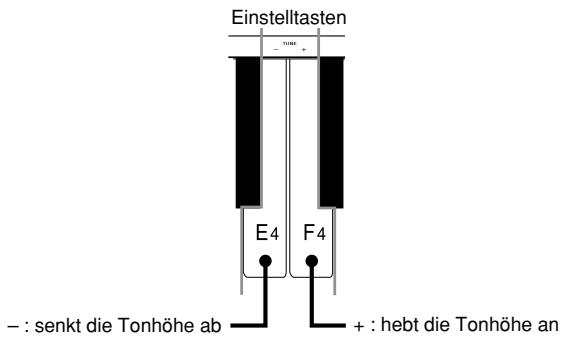

Einstellung der Stimmung des Digital-Pianos. G-29

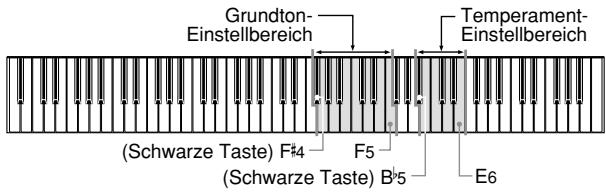

Temperament . G-29

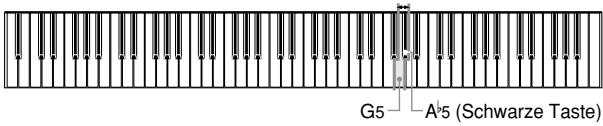

Verwendung der Barock-Tonhöhe G-31

MIDI G-32

WasistMIDI? .G-32

MIDI-Anschlüssle. G-32

Gleichzeitiger Empfang über mehrere Kanäle (Multi-Klangfarbe) . G-32

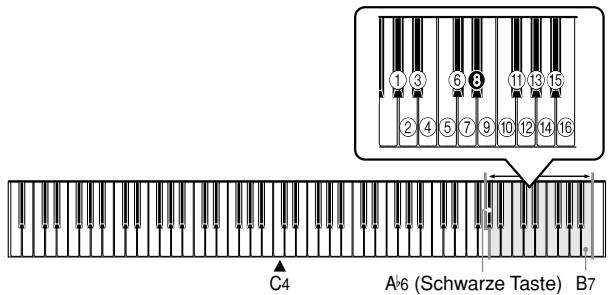

Spezifizierung des Tastaturkanals G-32

Senden von
Songspeicher-Wiedergabedaten G-33

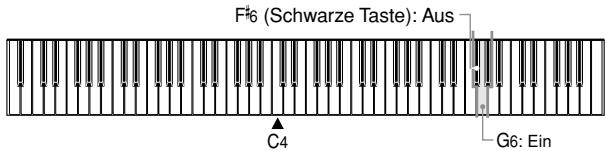

Ein- und Ausschalten von Local Control ....G-33

Hinweise zu MIDI-Daten G-33

Störungsbeseitigung G-35

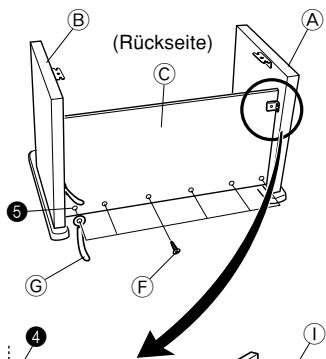

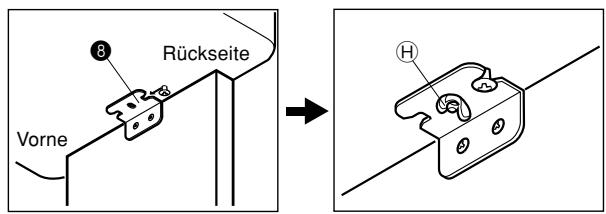

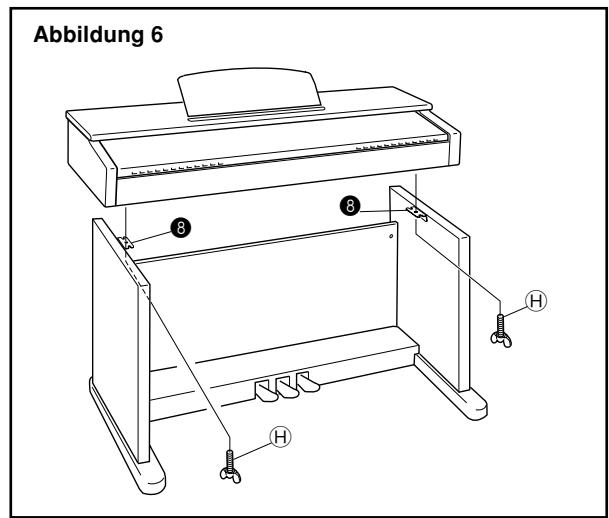

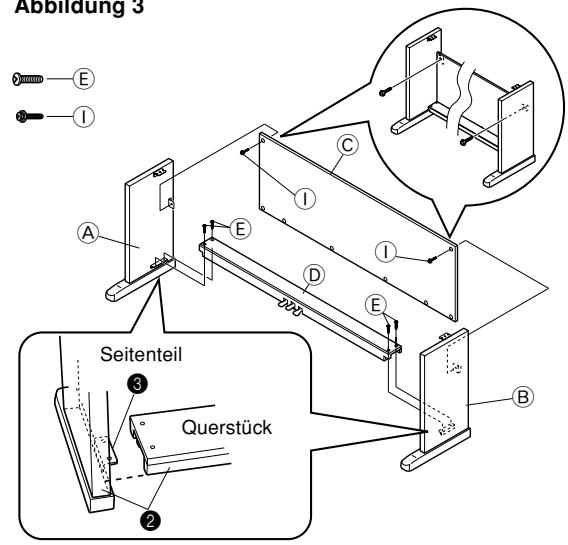

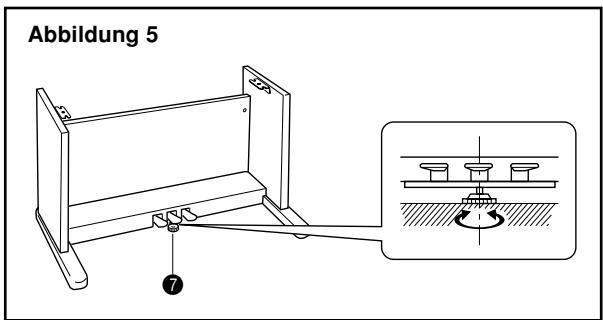

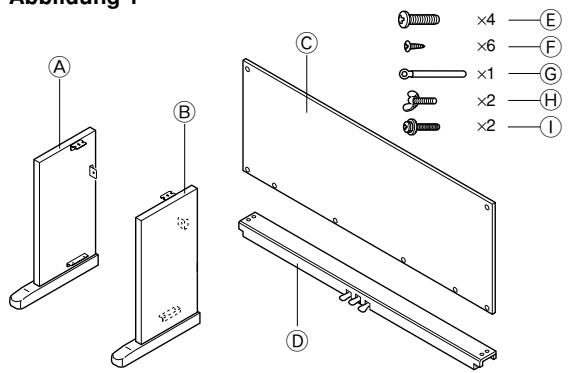

Montageanleitung G-36

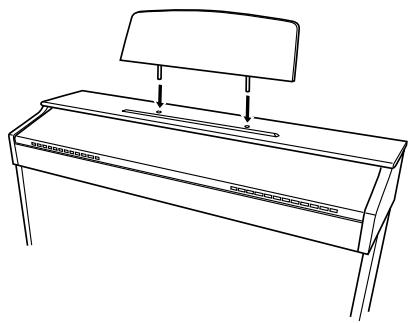

Anbringen des Notenständers G-38

Technische Daten. G-39

Vorsichtsmaßnahmen während des Betriebs. G-40

Anhang A-1

Anfängliche Einstellungen beim
Einschalten der Stromversorgung A-1
Musikstücke der Musikkbibliothek A-2

MIDI-Datenformat A-3

Kanalmeldungen A-3

Systemmeldungen A-7

MIDI Implementation Chart

Unterseite

* Be im dem AP-45 ist das Stromkabel permanent mit der Unterseite des Instrumentes verdrahtet.

Vorsicht

Achten Sie daraufuf, dass der Deckel des Digital-Pianos vollständig geöffnet ist, wenn Sie auf der Tastatur spielen. Ein nur teilweise geöffnter Deckel kann platzlich und unerwartet zufallen und ihre Finger einklommen.

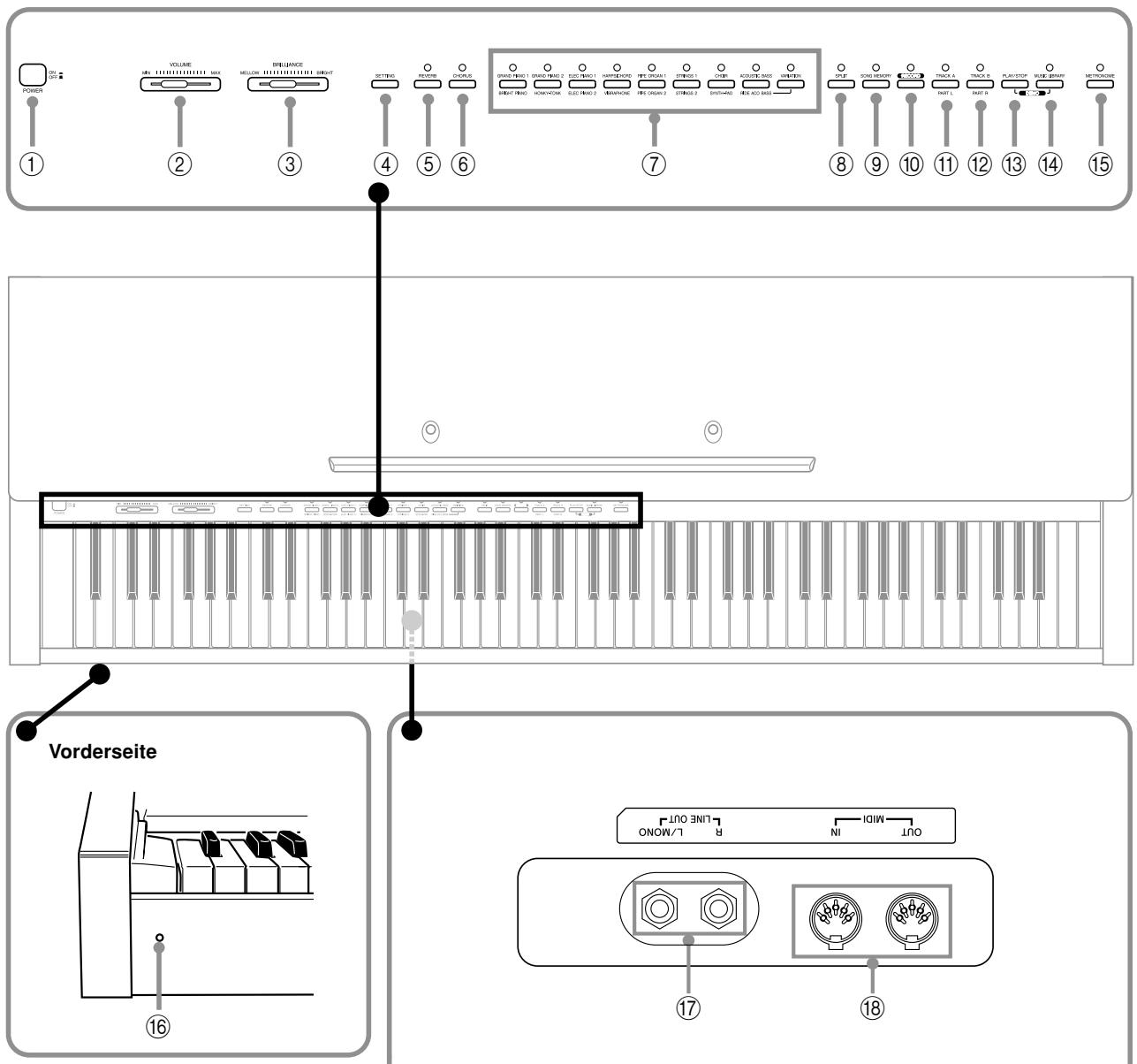

① Stromtaste (POWER)
(2) Lautstärkeschieberegler (VOLUME)
③ Brillanz-Schieberegler (BRILLIANCE)
④ Einstelltaste (SETTING)
⑤ Nachhalltaste (REVERB)
⑥ Chorustaste (CHORUS)

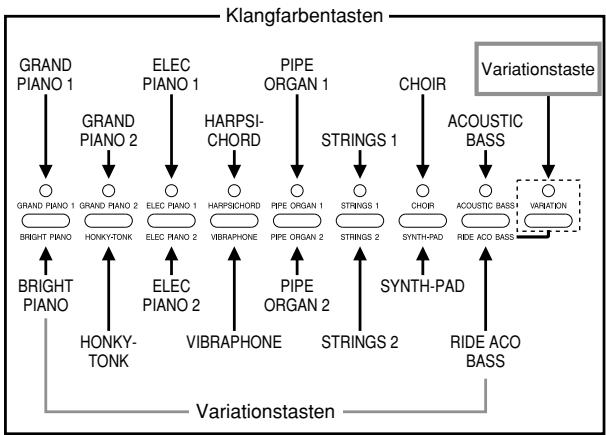

⑦ Klangfarbentasten

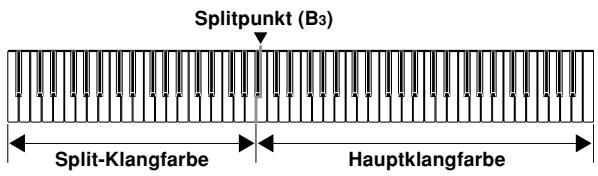

⑧ Split-Taste (Tastatur-Auftrennung) (SPLIT)
⑨ Songspeichertaste (SONG MEMORY)
10 Aufnahmetaste (RECORD)
11 Taste fur Spur A/Part L (TRACK A/PART L)
12 Taste for Spur B/Part R (TRACK B/PART R)
Wiedergabe/Stopptaste (PLAY/STOP)
14 Taste fur Musikbibliothek (MUSIC LIBRARY)
15 Metronomtaste (METRONOME)
16 Stromindikator
17 Ausgangsbuchsen (LINE OUT R, L/MONO)
18 MIDI IN-Anschluss, MIDI OUT-Anschluss
19 Kopfhörerbuchse
20 Netzanschluss

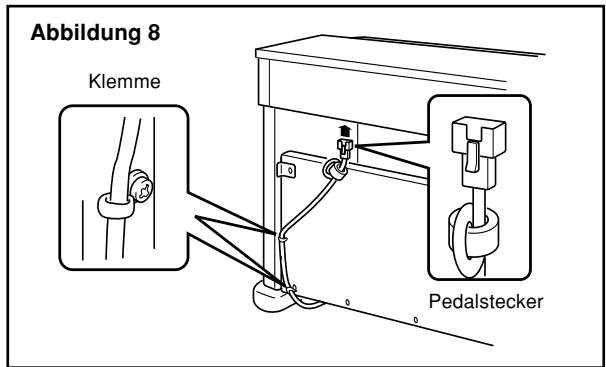

② Pedalanschluss

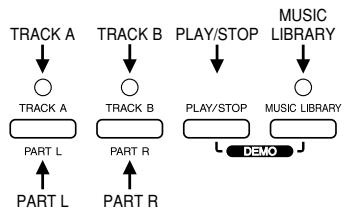

HINWEIS

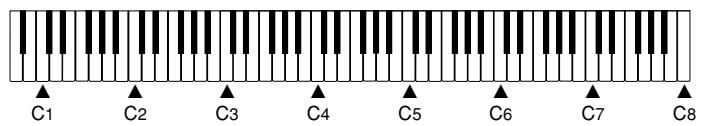

Notenbezeichnungen

Ein Wert neben einer Notenbezeichnung bezeichnet die relative Position der Note auf der Tastatur, wie es unter dargestellt ist.

Die Stromversorgung these Digital-Pianos erfolgt durch Anschluss an eine Netzdose.

Schalten Sie unbedingt die Stromversorgung aus, wenn Sie das Keyboard nicht verwenden.

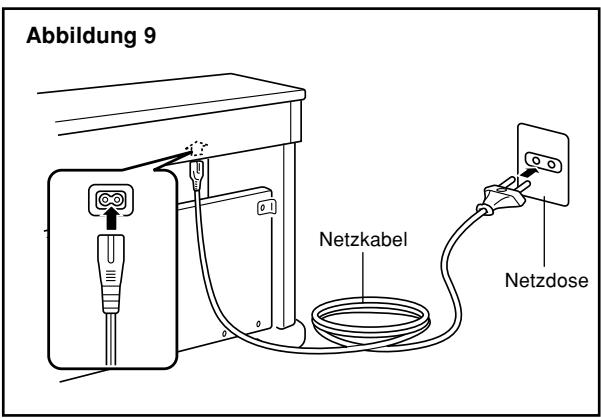

Anschlieben an eine Netzdose

1 Darauf achten, dass die POWER-Taste des Digital-Pianos auf Position OFF gestellt ist.
- Falls diese auf Position ON gestellt ist, die POWER-Taste drücken, um sie auszuschalten.

POWER-Taste

Vorderseite
Stromindikatorlampe

Das mit dem Digital-Piano mitgelieferte Netzkabel an der Unterseite des Digital-Pianos anschließen.*
Das Netzkabel des Digital-Pianos an eine Netzdose anstecken.

• Trifft auf das AP-45V zu.

WICHTIG!

Die Stromversorgung solle auch ausgeschelt werden, bevor Sie das Digital-Piano von der Netzdose abtrennen.
- Die Formen des Netzkabels des Digital-Pianos und der Netzdose können abhängig von den Ländern oder Gebieten unterschiedlich sein. Die Abbildungen zeigen nur Beispiele.
- Bei dem AP-45 ist das Stromkabel permanent mit der Unterseite des Instrumentes verdrahtet.

Achten Sie darauf, dass die Stromkontrollleuchte vollständig erloschen ist, bevor Sie den Netzstecker von der Netzdose abziehen. Lesen und beachten Sie unbedingt alle Vorsichtsmaßregeln hinsichtlich der Stromversorgung.

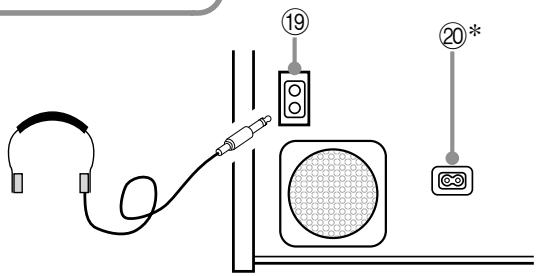

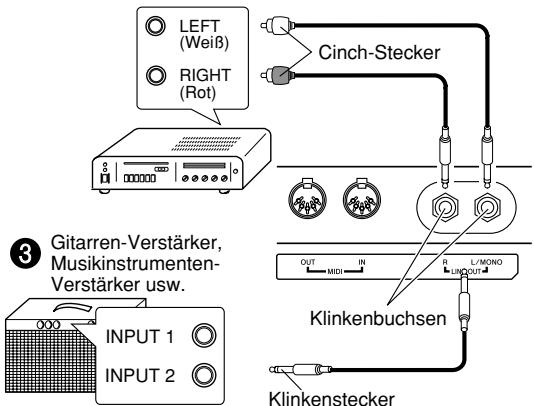

Durch den Anschluss an einen Audio- oder Musikinstrument-Veränder wird über die externen Laufsprecher ein noch klarer und kraftiger Klang sichergestellt.

Unterseite

Kopfhörer

Audioveränder AUX IN usw.

WICHITIG!

• Wenn Sie externe Ausrüstung anschließen, stellen Sie zuerst den VOLUME-Schieberegler des Digital-Pianos und den Lautstärkeregler der externen Ausrüstung auf einen relativ niedrigen Lautstärkepegel ein. Sie können die Lautstärke später auf den gewünschten Pegel einstehen, nach dem die Anschlüsse ausgeführrt wurden.
• Beachten Sie auch die mit der externen Ausrüstung mitgelieferte Dokumentation, um die richtigen Anschlüsse auszuführen.

Anschluss von Kopfhörern ①

Schließen Sie im Fachhandel erhältliche Kopfhörer an die Kopfhörerbuchse des Digital-Pianos an. Durch diesen Anschluss werden die Lautsprecher stummgeschaltet, sodass Sie auch zu späten Nachstunden üben konnen, ohne ihre Nachbarn zu stären. Um Ihr Gehör zu schützen, sollen den Lautstärkepegel bei Verwendung von Kopfhörern nicht zu hoch einstellen.

Anschluss eines Audiogerätes ②

Verwenden Sie im Fachhandel erhältliche Kabel, um das externe Audiogerät gemäß Abbildung 2 an die LINE OUTBuchs den Digital-Pianos anzuschlieben. Die R-Buchse dient für den Sound des rechten Kanals, wogegen die L/MONOBuchse den Sound des linken Kanals ausgibt. Sie müssen die Verbindungskabel für den Anschluss des Audiogerätes (wie z.B. die in der Abbildung darestillten Kabel) im Fachhandel erstehen. In dieser Konfiguration müssen Sie normalerweise den Eingangswahler des Audiogerätes auf die Buchse (wie z.B.AUX IN) einstellen, an welche das Digital-Piano angeschlossen ist. Verwenden Sie den VOLUME-Schieberegler des DigitalPianos für die Einstellung des Lautstärkepegels.

Anschluss an einen Veränderker für Musikinstrumente ③

Verwenden Sie im Fachhandel erhältliche Kabel, um den Verstärker gemäß Abbildung ③ an die LINE OUT-Buchsen des Digital-Pianos anzuschlieben. Die R-Buchse gibt den Sound des rechten Kanals aus, wogegen die L/MONO-Buchse den Sound des linken Kanals ausgibt. Durch den Anschluss an die L/MONO-Buchse wird nur ein Gemisch beider Kanäle ausgegeben. Sie müssen die Verbindungskabel für den Anschluss des Verstärkers (wie z.B. die in der Abbildung dargestellten Kabel) im Fachhandel erstehen. Verwenden Sie den VOLUME-Schieberegler des Digital-Pianos für die Einstellung des Lautstärkegegels.

Zubehör und Sonderzubehör

Nur das für diesen Digital-Piano vorgeschriebene Zubehör und Sonderzubehör verwenden. Bei Verwendung von nicht autorisierten Geräten kann es zu Feuer-, Stromschlag- und Verletzungsgefahr kommt.

Verwendung der Klangfarben

Die folgenden Vorgänge beschreiben alles, was Sie über die Wahl und Verwendung der Klangfarben wollen müssen.

Wahl einer Klangfarbe

Dieses Digital-Piano weist eine Auswahl von 16 eingebauten Klangfarben auf.

Variationstaste

Jeder Klangfarbentaste sind zwei Klangfarben zugeordnet: eine "normale Klangfarbe" (deren Bezeichnung über der Klangfarbentaste angegeben ist) und eine "Variationsklangfarbe" (deren Bezeichnung unter der Klangfarbentaste angegeben ist). Welche Klangfarbe gewählt wird, wenn Sie eine Klangfarbentaste drucken, hängt von dem gegenüberigen Status der Indikatorlampe über der VARIATION-Taste ab, wie es nachfolgend angegeben ist.

Um diesen Typ der Klangfarbe zu wahren:	Sollte die Lampe der VARIATION-Taste:
Normale Klangfarbe	Ausgeschaltet sein
Variationsklangfarbe	Eingeschaltet sein

• Drücken Sie die VARIATION-Taste, um die Indikatorlampe ein- oder auszuschalten.
• Drücken Sie die Klangfarbentaste der gegenwärtgewählten Klangfarbe, um zwischen der normalen Klangfarbe und der Variationsklangfarbe umzuschalten.

HINWEIS

• Die Klangfarbentasten bieten Ihnen eine Auswahl von 16 Klangfarben, die Sie zuordnen und auf der Tastatur spielten können.
  Die GRAND PIANO 1-Klangfarbe wurde mit StereoAbtastung aufgezeichnet.
• Für Informationen über die Wahl der Klangfarben, deren Bezeichnungen unter jeder Klangfarbentaste angegeben sind, siehe "Wahl einer Variationsklangfarbe".

Wahlen einer Klangfarbe

Die POWER-Taste drücken, um die Stromversorgung des Digital-Pianos einzuschalten.
2 Eine der Klangfarbentasten drücken, um die gewünschte Klangfarbe zu wahlen.
3 Verwenden Sie den VOLUME-Schieberegler, um die Lautstärke einzustellen.

• Zuerst sollenen Sie die Lautstärke auf einen relativ niedrigen Pegel einstellen.
• Schieber den Schieberegler gegen MIN oder MAX, um die Lautstärke zu vermindern bzw. zu erhöhen.

4 Etnas auf der Tastatur spielen.
- Wahrend Sie如果玩家, die Lautstärke wunschgemäß einstehen.
Nachdem Sie das Spieler beendet haben, die POWER-Taste drücken, um die Stromversorgung auszuschalten.

HINWEIS

• Die GRAND PIANO 1-Klangfarbe wird automatisch gewählt, wenn Sie die Stromversorgung des Digital-Pianos einschalten.

Wahl einer Variationsklangfarbe

Die Klangfarbentasten, die wie unter gezeigt markiert sind, dieren für die Wahl der Variationsklangfarben.

1 Drücken Sie die Klangfarbentaste für die zu währende Klangfarbe.
2 Drucken Sie die VARIATION-Taste.

• Dadurch leuchtet die Indikatorlampe über der Taste auf, wodurch angezeigt wird, dass die Variationsklangfarbe gewählt ist.
  3 Um von der Variationsklangfarbe auf die normale Klangfarbe zurückzuschalten, drücken Sie erneut die VARIATION-Taste, sodass die Indikatorlampe erlischt.

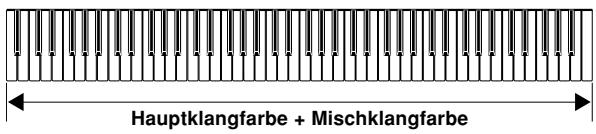

Verwendung von Mischklangfarben

Mit den Mischklangfarben konnen Sie zwei verschiedene Klangfarben (eine Hauptklangfarbe und eine Mischklangfarbe) der Tastatur zuordnen, worauf mit dem Drucken einer Taste beside Klangfarben gespielt werden.

Überlagern von zwei Klangfarben

HINWEIS

• Um die Variationsklangfarbe für die Hauptklangfarbe und/oder die Mischklangfarbe zu verwenden, führen Sie die erforderliche Operation aus, um die Variationsklangfarbe(n) einzuschalten, bevor Sie den folgenden Vorgang beginnen.

Während Sie die Klangfarbentaste der Hauptklangfarbe gedrückt halten, betätigten Sie die Klangfarbentaste für die Mischklangfarbe.

• Dadurch leuchtet die Indikatorlampe der Hauptklangfarbentaste auf, und die Lampe der Mischklangfarbentaste beginnnt zu blinken.
• Ob die normale Klangfarbe oder die Variationsklangfarbe für die Hauptklangfarbe und die Mischklangfarbe gewählt ist, hängt von der Einstellung normale Klangfarbe/Variationsklangfarbe der von Ihnen gedrückten Klangfarbentaste ab. Die Indikatorlampe über der VARIATION-Taste leuchtet, wenn die Variationsklangfarbe für die Hauptklangfarbe gewählt ist.

Versuchen Sie nun etwas auf der Tastatur zuspielen.

• Die Noten sollen nun unter Verwendung der beiden von Ihnen gewährten Klangfarben erten.

Um die Mischklangfarbe freiizugeben, drücken Sie eine beliebige Klangfarbentaste.

HINWEIS

• Falls Sie einen Digitaleffekt ändern oder aushalten, während die Mischklangfarbe eingeschaltet ist, wird die von Ohnen ausgeführte Einstellung nur in den Einstellungen der Hauptklangfarbe abgespeichert.
• Sie können zwei Klangfarben, die der gleichen Klangfarbentaste zugeordnet sind (zum Beispiel: ELEC PIANO 1 + ELEC PIANO 2 oder HARPSICHORD + VIBRAPHONE), nicht mischen.

Wie die Digitaleffekte bei eingeschalteter Mischklangfarbe angelegt werden

Nachfolgend sind die Regeln aufgeführ, welche den Typ der Digitaleffekte bestimmen, die an die beiden gemischten Klangfarben angelegt werden.

These Bedingungen:	Sorgen dafür, dass diese Digitaleffekte sowohl an die Hauptklangfarbe als auch an die Mischklangfarbe angelegt werden:
• Digitaleffekte für die Hauptklangfarbe eingeschaltet • Digitaleffekte für die Mischklangfarbe ein-oder ausgeschaltet	Hauptklangfarben-Digitaleffekte
• Digitaleffekte für die Hauptklangfarbe ausgeschaltet • Digitaleffekte für die Mischklangfarbe eingeschaltet	Mischklangfarben-Digitaleffekte
• Digitaleffekte für die Hauptklangfarbe ausgeschaltet • Digitaleffekte für die Mischklangfarbe ausgeschaltet	Keine

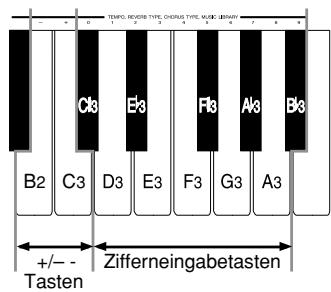

Einstellen der Lautstärke der Hauptklangfarbe

1 Halten Sie die SETTING-Taste gedrückt, bis Sie Schritt 4 diesen Vorganges erreichen.
2 Drucken Sie die GRAND PIANO 1-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

3 Verwenden Sie einen der folgenden Vorgänge, um die Lautstärke der Hauptklangfarbe auf einen Wert im Bereich von 40 bis 127 einzustellen.

• Scrollen des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die + - (Erhöhung) oder - -Taste (Verminderung), um durch den Lautstärke-Einstellwert zu scrollen. Halten Sie eine dieser Tasten gedrückt, um die Einstellung schnell zu ändern. Falls Sie die + - und - -Tasten gleichzeitig drucken, wird automatisch ein Lautstärke-Einstellwert von 127 gewählt.
• Eingeben des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die Zifferneingabetasten, um einen zweistelligen oder dreistelligen Lautstärke-Einstellwert im Bereich von 40 bis 127 einzugeben. Sie können einen zweistelligen oder einen dreistelligen Wert eingeben. Der von Ohnen eingegebene Pegel wird an den Lautstärke-Einstellwert angelegt, sobald Sie die SETTING-Taste freigeben. Die Lautstärkeeinstellung ändert nicht, wenn Sie einen einstelligen Wert oder einen Wert außerhalb des zulässigen Bereichs eingeben.

• Zu diesen Zeitpunkt ertont keine Note, wenn Sie eine Taste der Tastatur drücken.
  4 Geben Sie die SETTING-Taste frei, um den Vorgang zu beenden.

HINWEIS

• Die von Ihnen für die Lautstärke der Hauptklangfarbe ausgeführte Einstellung verbleibt wirksam, auch wenn Sie auf eine andere Klangfarbe wechseln.

Einstellen der Lautstärke der Mischklangfarbe

1 Halten Sie die SETTING-Taste gedrückt, bis Sie Schritt 4 diesen Vorgangs erreichen.
2 Drucken Sie die GRAND PIANO 2-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

3 Verwenden Sie einen der folgenden Vorgänge, um die Lautstärke der Mischklangfarbe auf einen Wert im Bereich von 40 bis 127 einzustellen.

• Scrollen des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die + - (Erhöhung) oder - -Taste (Verminderung), um durch den Lautstärke-Einstellwert zu scrollen. Halten Sie eine dieser Tasten gedrückt, um die Einstellung Schnell zu ändern.
  Falls Sie die + - und - -Tasten gleichzeitig drucken, wird automatisch ein Lautstärke-Einstellwert von 72 gewählt.
• Eingeben des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die Zifferneingabetasten, um einen zweistelligen oder dreistelligen Lautstärke-Einstellwert im Bereich von 40 bis 127 einzugeben. Sie konnen einen zweistelligen oder einen dreistelligen Wert eingeben. Der von Ihnen eingegebene Pegel wird an den Lautstärke-Einstellwert angelegt, sobald Sie die SETTING-Taste freigeben. Die Lautstärkeeinstellung ändert nicht, wenn Sie einen einstelligen Wert oder einen Wert außerhalb des zulässigen Bereichs eingeben.

• Zu diesen Zeitpunkt ertont keine Note, wenn Sie eine Taste der Tastatur drücken.
  4 Geben Sie die SETTING-Taste frei, um den Vorgang zu beenden.

HINWEIS

• Die von Ihnen für die Lautstärke der Mischklangfarbe ausgeführte Einstellung verbleibt wirksam, auch wenn Sie auf eine andere Klangfarbe wechseln.

Verwendung von Split

Mit Split (Tastatur-Auftrennung) konnen Sie zwei unterscheidliche Klangfarben (eine Hauptklangfarbe und eine Split-Klangfarbe) den beiden Enden der Tastatur zuordnen, sodass Sie eine Klangfarbe mit ihrer linken Hand und die andere Klangfarbe mit ihrer rechten Hand spielen konnen.

Auftrennen des Keyboards

Die Hauptklangfarbe wahlen.
Die SPLIT-Taste drucken.

• Dadurch leuchtet die Indikatorlampe über der Taste auf.

3 Während Sie die SPLIT-Taste gedrückt halten, betätigten Sie die Klangfarbentaste der Klangfarbe, die Sie als Split-Klangfarbe verwenden möchten.

• Wahlend Sie die SPLIT-Taste gedrückten, können Sie auch die VARIATION-Taste betätigten, um auf die Variation der Split-Klangfarbe zu schalten.
• Die Lampe der Klangfarbentaste der von Ihnenspezifizierten Split-Klangfarbe blinkt. Die Indikatorlampe über der VARIATION-Taste blinkt ebenfalls, wenn die Variationsklangfarbe für die Split-Klangfarbe gewählt ist.

4 Versuchen Sie nun etwas auf der Tastatur zuspiel.

• Dem niedrigen Bereich (linke Seite) der Tastatur ist die Split-Klangfarbe zugeordnet, wogegen dem oberen Bereich (rechte Seite) die Hauptklangfarbe zugeordnet ist.
• Die Stelle der Tastatur, an der der Übergang zwischen den beiden Klangfarben auftritt, wird als Splitpunkt bezeichnet. Für Einzelheiten über die Änderung der Stelle des Splitpunktes siehe "Ändern der Stelle des Splitpunktes" auf dieser Seite.

Die SPLIT-Taste erneut drücken, um die Auftrennung der Tastatur freiizugeben und auf die normale Einstellung zurückzukehren.
- Dadurch erlischt die Indikatorlampe über der Taste.

HINWEIS

• Falls Sie einen Digitaleffekt ändern oder ausschalten, während die Tastatur-Auftrennung (Split) eingeschaltet ist, wird die von Ihnen ausgeführte Einstellung nur für die Einstellungen der Hauptklangfarbe abgespeichert.

Wie die Digitaleffekte bei eingeschalteter Tastatur-Auftrennung (Split) angelegt werden

Nachfolgend sind die Regeln aufgeführ, die den Typ der Digitaleffekte bestimmen, die an die der Tastatur-Auftrennung (Split) zugeordneten Klangfarben angelegt werden.

These Bedingungen:	Sorgen dafür, dass diese Digitaleffekt sowohl an die Hauptklangfarbe als auch an die Split-Klangfarbe angelegt werden:
• Digitaleffekte für Hauptklangfarbe eingeschaltet • Digitaleffekte für Split-Klangfarbe ein- oder ausgeschaltet	Hauptklangfarben-Digitaleffekte
• Digitaleffekte für Hauptklangfarbe ausgeschaltet • Mischklangfarbe eingeschaltet (Seite G-13) • Digitaleffekte für Mischklangfarbe eingeschaltet	Mischklangfarben-Digitaleffekte
• Digitaleffekte für Hauptklangfarbe ausgeschaltet • Mischklangfarbe eingeschaltet (Seite G-13), aber Digitaleffekte für die Mischklangfarbe ausgeschaltet • Mischklangfarbe ausgeschaltet • Digitaleffekte für Split-Klangfarbe eingeschaltet	Split-Klangfarben-Digitaleffekte

Ändern der Stelle des Splitpunktes

Der "Splitpunkt" ist der Punkte auf der Tastatur, der den unteren Bereich (Split-Klangfarbe) von dem oberen Bereich (Hauptklangfarbe) trennt.

1 Während Sie die SPLIT-Taste gedrückt halten, die Taste der Tastatur drücken, an der die niedrigste Note (die ganz linke Taste) des oberen Bereichs (Bereich der rechten Seite) angeordnet sein soll.

• Kein Ton wird erzeugt, wenn Sie die Tasten drucken.

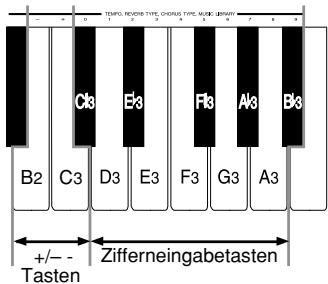

Einstellen der Lautstärke der Split-Klangfarbe

1 Halten Sie die SETTING-Taste gedrückt, bis Sie Schritt 4 diesen Vorgangs erreichen.
2 Drucken Sie die ELEC PIANO 1-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

3 Verwenden Sie einen der folgenden Vorgänge, um die Lautstärke der Split-Klangfarbe auf einen Wert im Bereich von 40 bis 127 einzustellen.

• Scrollen des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die + - (Erhöhung) oder - -Taste (Verminderung), um durch den Lautstärke-Einstellwert zu scrollen. Halten Sie eine dieser Tasten gedrückt, um die Einstellung Schnell zu ändern.

Falls Sie die + - und - Tasten gleichzeitig drucken, wird automatisch ein Lautstärke-Einstellwert von 127 gewählt.

• Eingeben des Lautstärke-Einstellwertes: Wahrend Sie die SETTING-Taste gedrückt halten, verwenden Sie die Zifferneingabetasten, um einen zweistelligen oder dreistelligen Lautstärke-Einstellwert im Bereich von 40 bis 127 einzugeben. Sie können einen zweistelligen oder einen dreistelligen Wert eingeben. Der von Ihnen eingegebene Pegel wird an den Lautstärke-Einstellwert angelegt, sobald Sie die SETTING-Taste freigeben. Die Lautstärkeeinstellung ändert nicht, wenn Sie einen einstelligen Wert oder einen Wert außerhalb des zulässigen Bereichs eingeben.

• Wenn Sie zu dieser Zeitpunkt eine Taste der Tastatur drücken, ertont keine Note.
  4 Geben Sie die SETTING-Taste frei, um den Vorgang zu beenden.

HINWEIS

• Die von Ihnen für die Lautstärke der Split-Klangfarbe ausgeführte Einstellung verbleibt wirksam, auch wenn Sie auf eine andere Klangfarbe wechseln.

Mehr über Klangfarben

Polyfonie

Dieses Digital-Piano kann gleichzeitig bis zu 64 Noten spielten. Achten Sie jedoch daraufuf, dass die unter aufgeführten Klangfarben nur 32-notige Polyfonie aufweisen. GRAND PIANO 1, BRIGHT PIANO, HONKY-TONK, ELEC PIANO 2, HARPSICHORD, STRINGS1, CHOIR, SYNTH-PAD, RIDE ACO BASS

Anschlagdynamik

Die Anschlagdynamikfunktion verursacht eine Änderung in der Lautstärke und im Sound der Klangfarbe in Abhängigkeit davon, welchen Druck Sie auf die Tastatur ausüben, gleich wie bei einem akustischen Piano.

Die Anschlagdynamik beeinflusst jedoch die Klangfarbe HARPSICHORD nur leicht, da diesen Musikinstrument normalerweise den gleichen Sound erzeugt, unabhängig von dem auf die Tasten angelegten Druck.

Digital abgetastete Klangfarben

Die Klangfarben这点es Digital-Pianos werden erzeugt, indem digital aufgezeichnete Beispiele der tatsächlichen Musikinstrumente verwendet werden. Nicht alle der Instrumente konnen jedoch Klangfarben über den gesamtten geseilen Bereich这点es Digital-Pianos (A0 bis C8) erzeugen. In einem solche Fall werden digitale Aufnahmen für den Bereich verwendet, der von dem Originalinstrument tatsächlich erzeugt werden kann, wogegen synthesierte Klangfarben für Noten, die nicht natürlich erzeugt werden konnen, verwendet werden. Daher konnen Sie weitere sehr geringe Unterschiede in der Klangqualität und in den unter Verwendung von Effekten erzeugten Ergebnissen zwischen den natürlichen Noten und den synthesierten Noten feststellen. Diese Unterschiede sind jedoch normal und weisen nicht auf Fehlbetrieb hin.

Einstellung der Brillanz einer Klangfarbe

Sie können den BRILLIANCE-Schieberegler verwenden, um die Klarheit und Scharfe einer Klangfarbe passend zu ihrer Musik oder persönlichen Bevorzugung einzustellen.

1 Den BRILLIANCE-Schieberegler nach links oder rechts schiben, um die Brillanz der Klangfarbe auf den gewünschten Pegel einzustellen.

• Den Schieberegler gegen MELLOW oder BRIGHT schieren, um einen weichen bzw. hellen Sound zu erzeugen.

Verwendung der Digitaleffekte

Ihr Digital-Piano lassst Sie zwischen einer Anzahl von Digital-effekten wahren, die Sie an die Klangfarben anlagen können. Nachfolgend ist eine allgemeine Beschreibung eines Effektes aufgeführrt. Am besten finden Sie jedoch durch Versuchen heraus, wie diese Digitaleffekte die Klangfarben beeinflussen.

Arten der Digitaleffekte

Nachhall (REVERB)

Der REVERB-Effekt lässt Sie zwischen den acht unter aufgeführten Variationen wahren. jeder Variation simuliert die Akustik von entsprechenden Bedingungen.

Die folgende Tabelle enthalt die Bezeichnung jedem Effektes und die zu drückende Taste der Tastatur zur Wahl des entsprechenden Effektes.

Typ	Tastennummer der Tastatur*
Raum 1 (Room 1)	1
Raum 2 (Room 2)	2
Raum 3 (Room 3)	3
Bühne (Stage)	4
Halle 1 (Hall 1)	5
Halle 2 (Hall 2)	6
Verzögerung (Delay)	7
Panoramaverzögerung (Pan Delay)	8

• Über der Taste der Tastatur markierte Nummer.

Chorus (CHORUS)

Die Choruseffekte fügen Tiefe und Vibrato zu den Noten hinzu.

Nachfolgend sind die acht Choruseffekte这点 Digital-Pianos und die zur Wahl dieser Effekte zu drückenden Tasten der Tastatur aufgeführrt.

Typ	Tastennummer der Tastatur*
Chorus 1 (Chorus 1)	1
Chorus 2 (Chorus 2)	2
Chorus 3 (Chorus 3)	3
Chorus 4 (Chorus 4)	4
Rücklauf-Chorus (F-back Chorus)	5
Flanger (Flanger)	6
Kürze Verzögerung (ShortDelay)	7
Kurz verzögerter Rücklauf (ShortDelayFB)	8

• Über der Taste der Tastatur markierte Nummer.

Die für die Konfiguration der Digitaleffekt-Einstellungen verwendeten Tasten

Ein- und Ausschalten der Digitaleffekt

Um diesen Digitaleffekt einzuschalten:	Drücken Sie diese Taste:
Nachhall (Reverb)	REVERB
Chorus	CHORUS

• Die Leuchtete über der entsprechenden Taste leuchtet, wenn der Digitaleffekt eingeschaltet ist; bei ausgeschalteten Digitaleffekt ist auch die Leuchtete ausgeschaltet.

Wahl eines Digitaleffektes

Wahlen eines Nachhalleffektes

1 Während Sie die REVERB-Taste gedrück halten, betätigten Sie die Taste der Tastatur, die der Nummer des zu wählenden Nachhalleffektes entspricht.

• Zu diesen Zeitpunkt ertönt keine Note, wenn Sie eine Taste der Tastatur drücken.

Wahlen eines Choruseffektes

1 Während Sie die CHORUS-Taste gedrückt halten, betätigten Sie die Taste der Tastatur, die der Nummer des zu wahlenden Choruseffektes entspricht.

• Zu diesen Zeitpunkt ertönt keine Note, wenn Sie eine Taste der Tastatur drücken.

Vorgabe-Effekteinstellungen beim Einsatz der Stromversorgung

Die folgende Tabelle zeigt die Effekteinstellungen, welche jeder Klangfarbe zugeordnet sind, wenn Sie die Stromversorgung des Digital-Pianos einschalten.

Klangfarbenbezeichnung	Digitaleffekteinstellung
	REVERB	CHORUS
GRAND PIANO 1	Halle 1	ausgeschaltet (Chorus 3)*
BRIGHT PIANO	Halle 1	ausgeschaltet (Chorus 3)*
GRAND PIANO 2	Halle 1	ausgeschaltet (Chorus 3)*
HONKY-TONK	Halle 1	ausgeschaltet (Chorus 3)*
ELEC PIANO 1	Halle 1	Chorus 3
ELEC PIANO 2	Halle 1	Chorus 3
HARPSICHORD	Halle 1	ausgeschaltet (Chorus 3)*
VIBRAPHONE	Halle 1	Chorus 3
PIPE ORGAN 1	Halle 1	Chorus 3
PIPE ORGAN 2	Halle 1	ausgeschaltet (Chorus 3)*
STRINGS 1	Halle 1	Chorus 3
STRINGS 2	Halle 1	Chorus 3
CHOIR	Halle 1	Chorus 3
SYNTH-PAD	Halle 1	Chorus 3
ACOUSTIC BASS	Halle 1	ausgeschaltet (Chorus 3)*
RIDE ACO BASS	Halle 1	ausgeschaltet (Chorus 3)*

• ( ) : Die anfängliche Einstellung des Chorustyps, wenn der Choruseffekt eingeschaltet ist.
• Sie können die obigen Digitaleffekteinstellungen ändern, nachdem Sie die Stromversorgung eingeschiedt haben.

HINWEIS

• Durch die Wahl einer Klangfarbe werden automatisch die gegenüber dieser Klangfarbe zugeordneten Digitaleffekte gewählt.
• Die Änderungen, die Sie an den Digitaleffekteinstellungen vornehmen, werden nur der gegenüber gewählten Klangfarbe zugeordnet.
  Die Digitaleffekteinstellungen bleiben wirksam, bis Sie die Stromversorgung des Digital-Pianos ausschalten.
• Die Demo-Musikstücke weisen ihre eigenen Digitaleffekteinstellungen auf, die automatisch gewählt werden, wenn Sie ein Demo-Musikstück wahlen.

Verwendung der Pedale

Dieses Digital-Piano ist mit drei Pedalen ausgerüstet, wie es in der folgenden Abbildung dargestellt ist.

Pedalfunktionen

Dampferpedal

Durch Drücken these Pedals hallen die Noten stark nach und werden länger angehalten. Falls bei den Klangfarben PIPE ORGAN und STRINGS these Pedal gedrückt wird, werden die gespielen Noten bis zur Freigabe these Pedals angehalten.

• Soft-Pedal

Durch Drücken these Pedals werden die Noten gedämpft und in ihrer Lautstärke leicht reduziert. Nur nach dem Drücken des Pedals gespielte Noten werden davon betroffen, wogegen vor dem Drücken des Pedals gespielte Noten mit ihrer Nennlautstärke erten.

Sostenuto-Pedal

Wie das Dämpferpedal verursacht这点es Pedal ein starkes Nachhallen und ein längeres Anhalten der Noten. Der Unterschied zwischen den beiden Pedalen besteht in dem Timing, wenn sie gedrückt werden. Bei dem Sostenuto-Pedal drücken Sie das Pedal, nachdem Sie die anzuhaltenden Noten gedrückt haben. Nur die Noten, deren Tasten der Tastatur gedrückt sind, wenn das Sostenuto-Pedal gedrückt wird, werden betroffen.

HINWEIS

• Nachfolgend ist gezeigt, wie die Pedaleffekte während der entsprechlichen Typen der Operationen angelegt werden.

Während Sie diesen Typ von Operation ausführten:	Werden die Pedaleffekte angelegt an:
Aufnahme im Songspeicher	Nur die auf der Tastatur gespielten Noten
Wiedergabe aus dem Songspeicher
Wiedergabe eines Demo-Musikstückes
Wiedergabe eines Musikbibliothek-Musikstückes

• Unter der Vorgabeeingstellung beim Einsatzen der Stromversorgung werden die Pedaleffekte nicht an eine Split-Klangfarbe (Seite G-15) angelegt. Führren Sie den folgen Vorgang aus, um die Pedaleffekte an eine Split-Klangfarbe anzulegen.

Anlagen der Pedaleffekte an eine Split-Klangfarbe

1 Während Sie die SETTING-Taste gedrück halten, schalten Sie die Pedaleffekte ein oder aus, indem Sie eine der in der folgenden Abbildung gezeugten Taste der Tastatur drücken.

A0 : Pedaleffekte ausgeschaltet

B0 : Pedaleffekte eingeschaltet

• Es er'tont keine Note, wenn Sie eine Taste der Tastatur bei gedrück gehaltener SETTING-Taste drücken.

Verwendung des Metronoms

Das Metronom liefert einen Referenzbeat, den Sie während ihrer Darbietung oder Übungsstunden verwenden können. Sie können auch den Beat und das Tempo des Metronoms ändern.

• Die folgende Abbildung zeigt die Tasten der Tastatur, die Sie für das Konfigurieren der Metronomeinstellungen verwenden. Die Bezeichnungen der Einstellungen sind ebenfls über den Tasten der Tastatur markiert, zu welchen sie zugeordnet sind.

HINWEIS

• Falls Sie eine der obigen Tasten der Tastatur betätigten, während Sie die SETTING-Taste gedrückt halten, ertönt keine Note.

Verwendung des Metronoms

VORBEREITUNG

• Stellen Sie sichere, dass die Indikatorlampe über der RECORD-Taste ausgeschelt ist. Falls diese Indikatorlampe eingeschelt ist, drücken Sie die RECORD-Taste, um diese auszuschalten.
• Für Einzelheiten über die Verwendung des Metronoms in Kombination mit der Funktion siehe den Abschnitt dieser Bedienungsanleitung, der den Songspeicher behandelt.

Verwendendes Metronoms

1 Drücken Sie die METRONOME-Taste, um das Metronom zu starten.
2 Stellen Sie den Beat des Metronoms ein.

• Wahrend Sie die SETTING-Taste gedrückt halten, betätigten Sie die METRONOME BEAT-Taste ①, um eine Beateinstellung zu wahlen.
• Keine Note ertont, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrück halten.
• Der erstige Wert für den Beat kann auf einen Wert von 2 bis 6 eingestellt werden. Die Glocke (welche normalerweise den erstige Beat eines Taktes angibt) ertont nicht, wenn ein Wert von 0 spezifiziert ist. Alle Beats werden durch ein Klickgeräusch angezeigt. Diese Einstellung lasst Sie mit einem stetigen Beat üben, ohne dass Sie sich Gedanken darüber machen müssen, wie viele Beats ein Takt aufweist.

3 Verwenden Sie einen der folgenden Vorgänge, um das Tempo auf einen Wert im Bereich von 30 bis 255 Beat pro Minute einzustellen.

• Scrollen des Tempowertes: Während Sie die SETTING-Taste gedrück halten, verwenden Sie die TEMPO + - (Erhöhung) oder --Taste (Verminderung) ⑤ , um durch den Tempowert zu scrollen. Halten Sie eine dieser Tasten gedrückt, um die Einstellung schnell zuändern. Falls Sie die + - und --Taste gleichzeitig drücken, wird automatisch ein Tempowert von 120 gewählt.
• Eingeben des Tempowertes: Während Sie die SETTING-Taste gedrückt halten, verwenden Sie die Zifferneingabetasten ④, um einen zweistelligen oder dreistelligen Tempowert im Bereich von 30 bis 255 einzugeben. Sie können einen zweistelligen oder einen dreistelligen Wert eingeben. Der von Ihneneingegebene Wert wird an das Tempo angelegt, sobald Sie die SETTING-Taste freigegeben. Die Tempoeinstellung ändert nicht, wenn Sie einen einstelligen Wert oder einen Wert außerhalb des zulässigen Bereichs eingeben.

4 Wenn Sie das Metronom stoppen möchten, drücken Sie erneut die METRONOME-Taste.

• Durch das erneute Drucken der METRONOME-Taste wird der Sound des Metronoms wieder gestartet, wobei die gegenüber Beata- und Tempoeinstellung verwendet wird.
• Falls Sie sowohl das Tempo als auch den Beat vor dem erneuten Starten des Metronomsändern möchten, führen Sie hier den obigen Vorgang aus.

HINWEIS

• Sie können die Beat- und Tempoeinstellungen des Metronoms jederzeit ändern, auch während das Metronom ertont.
• Sie können das Metronom auch in Kombination mit der Songspeicherwiedergabe verwenden. Für Einzelheiten siehe den Abschnitt dieser Bedienungsanleitung, welche diese Funktion behält.

Einstellung der Lautstärke des Metronoms

Verwenden Sie den folgenden Vorgang, um die Lautstärke des Beats des Metronoms zu erhöhen bzw. zu vermindern.

Einstellen der Lautstärke des Metronoms

1 Während Sie die SETTING-Taste gedrückt halten, verwenden Sie die METRONOME VOL-Tasten ②, um 1, 2 oder 3 einzugeben.

HINWEIS

• Die Metronomlautstärke wird automatisch auf 2 eingestellt, wenn Sie das Digital-Piano einschalten.

Dieser Abschnitt beschreibt, wie Sie ihre Darbietung auf der Tastatur in dem Speicher aufzeichnen und danach diese Daten aus dem Songspeicher wieder wiedergeben konnen.

Über den Songspeicher

Songspeicherkapazität

• Der Songspeicher weist die beiden Spuren A und B auf. Die beiden Spuren können insgesamt bis zu etwa 8.000 Noten abspeichern.
• Die Aufnahme stoppt automatisch und die Indikatorlampe über der RECORD-Taste erlischt, wenn der Speicher voll ist.

Aufgezeichnete Daten

Die nachfolgende listened enthalt die Daten, die in dem Songspeicher aufgezeichnet werden konnen, sobald die Aufnahme gestartet wurde.

• Alles auf der Tastatur geschlefte (die empfangenen MIDI-Daten werden nicht aufgezeichnet)
• Klangfarben-Einstellungen (einschließlich Mischklangfarben, Lautstärke der Mischklangfarben, Split-Klangfarben, Lautstärke der Split-Klangfarben, Splitpunkt) und etwaige Änderungen der Klangfarben-Einstellungen
• Wahlend der Aufnahme verwendete Tempo- und Beat-Einstellungen
• Pedal-Operationen
• Nachhalleinstellungen
• Choruseinstellungen

Speicherung der aufgezeichneten Daten

Dieses Digital-Piano ist mit einem Lithium-Batterie ausgerüstet, die den Strom für den Speicherschutz liefert, wenn die Stromversorgung des Digital-Pianos ausgeschaltet ist.* Die Lebensdauer dieser Lithium-Batterie beträgt fünf Jahre ab dem Herstellungsdatum des Digital-Pianos. Wenden Sie sich unbedingt an ihren CASIO Kundendienst, damit dieser alle fünf Jahre die Lithium-Batterie austauschen kann.

• Niemals die Stromversorgung des Pianos während einer Aufnahme ausschalten.

WICHTIG!

• Falls die auf einer einzeln Spur aufgezeichneten Daten die gesamte Songspeicherkapazität verwenden, können Sie auf der anderen Spur nichts aufnehmen.
• Durch die Neuaufnahme von Daten auf einer Spur werden alle früher auf dieser Spur aufgezeichneten Daten gelöscht. Eine aufleuchtende Spurindikatorlampe bedeutet, dass diese Spur bereits Daten enthalt.
• Falls die Stromversorgung des Digital-Pianos während einer Aufnahme ausgeschaltet wird, werden alle bis zu dieser dem Punkte aufgezeichneten Daten gelöscht.
• CASIO ist Ohnen oder dritten Parteien gegenüber nicht verantwortlich für Verluste, die auf den Verlust von Daten aufgrund von Fehlbetrieb, Reparaturen theses Digital-Pianos oder Austauschen der Batterie zurückzuführen sind.

Aufnahme

Zusätzlich zu der Aufnahme der Noten, wie sie auf der Tastatur gespielt werden, konnen Sie auch auf einer Spur aufnehmen, während die andere Spur wiedergegeben wird. Die folgenden Vorgänge beschreiben alle diese Operationen.

Aufnehmen von Noten von der Tastatur

VORBEREITUNG

• Die Klangfarbe und die Digitaleffekte wahlen, mit welchen Sie starten möchten.
• Darauf achten, dass die Indikatorlampe über der MUSIC LIBRARY-Taste nicht leuchtet. Falls diese Indikatorlampe leuchtet, die MUSIC LIBRARY-Taste drücken, um sie auszuschalten.
• Verwenden Sie den unter "Verwendung des Metronoms" auf Seite G-19 beschriebenen Vorgang, um die Tempound Beateinstellungen zu konfigurieren, die Sie während der Aufnahme verwenden möchten.

1 Drucken Sie die SONG MEMORY-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.
• Falls a Spur bereits aufgezeichnet wurde, leuchtet die Indikatorlampe über ihrer Spurtaste zu dieser Zeitpunkt auf.
• Falls Sie das Metronom während der Aufnahme verwenden möchten, drücken Sie die METRONOME-Taste, um das Metronom zu starten.

Die RECORD-Taste drücken, um das Digital-Piano auf die Aufnahmebereitschaft zu schalten.

Die Indikatorlampe über der RECORD-Taste blinkt.
- Falls beide Spuren leer (nicht aufgezeichnet) sind, wird Spur A zuerst für die Aufnahme gewählt, was durch das Blinken der Lampe über deren Taste angezeigt wird. Falls nur eine der Spuren leer ist, dann wird diese Spur zuerst für die Aufnahme gewählt.
- Falls beide Spuren bereits gewählt sind, wird die zuletzt aufgezeichnete Spur zuerst gewählt. Falls beide Spuren aufgezeichnet sind, und Sie die Stromversorgung seit der Aufnahme ausgeschaltet haben, wird zuerst Spur A gewählt.
- Zu dieser Zeitpunkt konnen Sie auch die Beat-Einstellung des Metronoms ändern.

3 Eine der TRACK-Tasten drücken, um Track A (Spur A) oder Track B (Spur B) zu wahlen.

• Die Indikatorlampe über der gedrückten Taste blinkt, um damit anzuzeigen, dass die Spur für die Aufnahme gewählt ist.
• Falls die auf einer einzelnen Spur aufgezeichneten Daten die gesamte Songspeicherkapazität verwenden, können Sie auf der anderen Spur nichts aufnehmen.

4 Etnas auf der Tastatur spielen, um mit der Aufnahme zu beginnen.

• Was Sie spielten ertont von den Laufsprechern und wird in dem Speicher aufgezeichnet.
• Sie können die Aufnahme auch durch Drücken der PLAY/STOP-Taste beginnen. In dieser Fall wird jeder eine Leerstelle in den Speicher eingefegt, und davon von dem Zeitpunkt, zu dem Sie die PLAY/STOP-Taste drucken, bis zu dem Zeitpunkt, zu dem Sie auf der Tastatur zu playen beginnen.
• Die Indikatorlampe über der RECORD-Taste wechselt von einem Blinken auf Dauerlicht, wenn die Aufnahme beginnt.

5 Nachdem Sie die Aufnahme beendet haben, die PLAY/STOP-Taste drücken, um die Aufnahmeoperation zu stoppen.

• Zu diesen Zeitpunkt erlischt die Indikatorlampe über der RECORD-Taste, wogegen die Indikatorlampe über der aufgezeichneten Spur eingeschaltet verbleibt.
• Hier können Sie nun die PLAY/STOP-Taste drücken, um die gerade aufgezeichneten Daten wiederzugegeben.
• Um den Songspeichermodus zu verlassen, drücken Sie die SONG MEMORY-Taste, sodass ihre Indikatorlampe erlischt.

Aufnahme auf einer Spur während der Wiedergabe von der anderen Spur

Dieser Vorgang ist grundlegend gleich wie unter "Aufnahme von Noten von der Tastatur" auf dieser Seite beschrieben. Die auftretenden Unterschiede sind nachfolgend beschrieben.

Beispiel: Wiedergabe der Spur A während der Aufnahme auf Spur B

• Bevor Sie mit dem Schritt 2 in dem Vorgang auf dieser Seite beginnen, die TRACK A-Taste drücken, sodass die Indikatorlampe über dieser Taste leuchtet.
• Wenn Sie auf die Aufnahmebereitschaft schalten, verbleibt die Indikatorlampe über der TRACK A-Taste eingeschaltet, wogegen die Indikatorlampe über der TRACK B-Taste blinkt. Falls die Indikatorlampe über der TRACK A-Taste zu diesen Zeitpunkt blinkt, die TRACK B-Taste drucken, sodass die Indikatorlampe über dieser Tastes blinkt.

• Durch Ausführung von Schritt 4 these Vorganges wird gleichzeitig mit der Wiedergabe von Spur A und der Aufnahme auf Spur B begonnen. Spieler Sie auf der Tastatur gemeinsam mit der Wiedergabe von Spur A.

• Sobald Sie auf die Aufnahmebereitschaft geschalteh haben, können Sie auch die Tempo- und Beat-Einstellungen ändern. Es ist jeder darauf zuchten, dass die Wiedergabe gemäß den letzten Tempo- und Beat-Einstellungen ausgeführrt wird, die für die Aufnahme auf den Spuren verwendet wurden.

Wiedergabe

Verwenden Sie den folgenden Vorgang für die Wiedergabe aus dem Songspeicher.

Wiedergeben aus dem Songspeicher

1 Drucken Sie die SONG MEMORY-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

Die TRACK-Taste der Spur drücken, die Sie wiedergeben möchten (A oder B).

• Dadurch leuchtet die Indikatorlampe über der Taste auf.

3 Die PLAY/STOP-Taste drücken, um mit der Wiedergabe zu beginnen.

• Sie können den Ton des Metronoms während der Wiedergabe ein- und ausschalten, indem Sie die METRONOME-Taste drucken.
• Um das Metronom zu stoppen, drücken Sie die METRONOME-Taste.
  Die Wiedergabe stoppt automatisch, wenn das Ende des Musikstückes erreicht ist.
• Um die Wiedergabe an beliebiger Stelle zu stoppen, die PLAY/STOP-Taste drucken.

HINWEIS

• Falls Sie den gerade aufgezeichneten Inhalt des Speichers wiedergeben möchten, einfach die PLAY/STOP-Taste drücken.
• Sie können die Klangfarbe nicht während der Wiedergabe aus dem Speicherändern.
• Sie können das Tempo der Wiedergabe während der Wiedergabe aus dem Speicher ändern.

Lösung des Songspeicherinhalts

WICHTIG!

• Die Löschoperation kann nicht wieder gutgemacht werden. Daher den Songspeicherinhalt wiedergeben und sicherstellen, dass Sie diesen nicht mehr benötigen, bevor Sie den folgenden Vorgang ausführten.

Löschen des Songspeicherinhalts

1 Drücken Sie die SONG MEMORY-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu leuchten.

2 Während Sie die SONG MEMORY-Taste gedrückt halten, drücken Sie die Taste der zu loschenden Spur (A oder B).

• Dadurch wird der Inhalt der Spur gelöscht.
• Um den Songspeichermodus zu verlassen, drücken Sie die SONG MEMORY-Taste.

Dieses Digital-Piano kommt mit sechzehn eingebauten Demo-Musikstücken, die jeweils eine der eingebauten Klangfarben enthalten.

Aufeinanderfolgende Wiedergabe der Demo-Musikstücke

Aufeinanderfolgenden Wiedergeben der Demo-Musikstücke

1 Drücken Sie bei gedrückt gehaltener MUSIC LIBRARY-Taste die PLAY/STOP-Taste.
- Alle Demo-Musikstücke werden aufeinander folgenden wiedergegeben, wobei mit Musikstück 1 begonnen wird.

Wiedergabe eines bestimmten Demo-Musikstückes

Wiedergeben eines bestimmten Demo-Musikstücks

1 Nachdem die Wiedergabe beginnt, drucken Sie die Klangfarbentaste, die dem wiederzugebenden Musikstück entspricht.

• Die Songs werden aufeinander folgend in einer Endlosschleife wiedergegeben, wobei mit dem gegenwärftig gewährten Song begonnen wird.
• Falls Sie die VARIATION-Taste oder die Klangfarbentaste der gegenwärtigen Klangfarbe während der Demo-Musikstück-Wiedergabe drücken, wird das Demo-Musikstück zwischen den normalen Klangfarbe des Musikstücks und der Variationsklangfarbe des Musikstücks umgeschaltt.

Stoppen der Wiedergabe der Demo-Musikstücke

Stoppen der Wiedergabe der Demo-Musikstücke

Die PLAY/STOP-Taste drücken, um die Wiedergabe des Demo-Musikstücke zu stoppen.

HINWEIS

• Sie können das Tempo oder die Klangfarbe nicht ändern und auch nicht das Metronom einschalten, während ein Demo-Musiktück wiedergegeben wird.
• Durch das Spieler auf der Tastatur während der Wiedergabe eines Demo-Musikstücks werden die Noten unter Verwendung der Klangfarbe des Demo-Musikstücks gespielt.
• Sie können die Lautstärke während der Demo-Wiedergabe einstehen.
• Die folgenden Einstellungen werden automatisch geändert, wenn ein Demo-Musikstück wiedergegeben wird. Diese Änderungen sind vorübergehend und bleiben nur während der Wiedergabe des Demo-Musikstückes wirksam.

Klangfarbe
- Digitaleffekt
- Transponierung
Stimmung
- Temperament: Gleiches Temperament
- Barocktonhöhe: Ausgeschaltet
- Die während der Wiedergabe eines Demo-Musikstückes ausgeführten Pedaloperationen werden nur an die auf der Tastatur gespielten Noten angelegt. Sie werden nicht auf die Wiedergabe des Demo-Musikstückes angelegt.
- Die Noten der Demo-Musikstücke können nicht als MIDI-Daten gesandt werden.

ListederDemo-Musikstücke

Nr.	Titel	Komponist	Klangfarbe	Spielzeit
1	Etude Op.10 No.12 “Revolutionary”	F.F.Chopin	GRAND PIANO 1	2’35"
2	Jesus Bleibet Meine Freude	J.S.Bach	PIPE ORGAN 2	1’18"
3	Original	—	ELEC PIANO 1	1’33"
4	Original	—	STRINGS 2	1’11"
5	Original	—	ACOUSTIC BASS	48"
6	Hungarian Dances No.5 (Duets)	J.Brahms	GRAND PIANO 2	2’24"
7	Original	—	VIBRAPHONE	1’10"
8	Mein junges Leben hat ein End	J.P.Sweelinck	CHOIR	1’18"
9	Original	—	BRIGHT PIANO	1’10"
10	Original	—	SYNTH-PAD	1’18"
11	HARMONIUS BLACKSMITH	G.F.HÄNDEL	HARPSICHORD	2’12"
12	Original	—	STRINGS 1	2’00"
13	Original	—	ELEC PIANO 2	1’55"
14	Original	—	RIDE ACO BASS	54"
15	Fantasia (Praeludium) und Fuga in G-Moll BWV542	J.S.Bach	PIPE ORGAN 1	1’48"
16	Scott Joplin's New Rag	S.Joplin	HONKY-TONK	1’04"

Sobald Sie eines der 50 eingebauten Musikbibliothek-Musikstücke gewählt haben, konnen Sie den Part für die linke Hand oder den Part für die rechte Hand (ersten und zweiten Pianopart für Duett-Musikstücke) ausschalten und auf der Tastatur zum verbleibenden Part mitspielen. Sie konnen das Tempo für das Mitspielen wunschgemäß einstellen, wobei Sie auch das Metronom verwenden konnen, um im Takt zu bleiben.

Für vollständige Einzelheiten über die verfügbaren Musikbibliothek-Musikstücke siehe "Musikstücke der Musikbibliothek" auf Seite A-2. Duett-Musikstücke sind mit "(Duet)" markiert.

Wiedergabe von Musikbibliothek-Musikstücken

Verwenden Sie den folgenden Vorgang, wenn Sie einfach ein Musikbibliothek-Musikstück wiedergeben möchten, ohne dazu mitzuspielen.

Wiedergeben eines Musikbibliothek-Musikstückes

Die MUSIC LIBRARY-Taste drücken, sodass die Indikatorlampe über dieser Taste aufleuchtet.

Schalten Sie das Metronom ein oder aus.

Ausschalten des Metronoms:

Drücken Sie die METRONOME-Taste, sodass die Indikatorlampe darüber nicht leuchtet. Mit dieser Einstellung ertont die Vorzahlung vor der Wiedergabe nicht, und auch das Metronom ertont nicht. Die Indikatorlampe über der METRONOME-Taste blinkt jedoch im Tempo des wiedergegebenen Musikstückes.

Einschalten des Metronoms:

Drücken Sie die METRONOME-Taste, sodass die Indikatorlampe darüber leuchtet. Mit dieser Einstellung ertont die Vorzahlung, bevor die Wiedergabe des Musikbibliothek-Musikstückes beginnnt, und das Metronom ertont während der Wiedergabe. Die Indikatorlampe über der METRONOME-Taste blinkt im Tempo des wiedergegebenen Musikstückes.

Sie können das Metronom so konfigurieren, dass nur eine Vorzahlung vor der Wiedergabe ertont, ohne dass das Metronom während der eigentlichen Wiedergabe ertont. Für weitere Informationen siehe "Ein- oder Ausschalten des Metronoms während der Wiedergabe".

Wahlen Sie die Nummer des wiederzugebenden Musikstückes.

• Für eine vollständige Seite der verfügbaren Musikstücke der Musikbibliothek siehe "Musikstücke der Musikbibliothek" auf Seite A-2.

• Wahlend Sie die MUSIC LIBRARY-Taste gedrückt halten, verwenden Sie die Tasten C3 bis B3 (Zifferneingabetasten) der Tastatur, um die Nummer des Songs einzugeben, den Sie wiedergeben möchten. Zu diesen Zeitpunkt ertont keine Note, wenn Sie eine Taste der Tastatur drücken. Geben Sie entweder eine einstellige oder eine zweistellige Nummer ein. Die von Ihnen eingebene Nummer wird registriert, wenn Sie die MUSIC LIBRARY-Taste freigeben.
• Falls Sie einen Song der Musikbibliothek wahlen, leucht den Indikatorlampen über beiden Parttasten (L und R) auf.
• Um die Wiedergabe aller Songs der Musikbibliothek zu spezifizieren, spezifizieren Sie 99 für die Songnummer. Die Indikatorlampe über der MUSIC LIBRARY-Taste blinkt während der Wiedergabe aller Songs der Musikbibliothek.

Die PLAY/STOP-Taste drücken, um mit der Wiedergabe zu beginnen.

• Falls Sie vor dem Beginn dieseres Vorganges das Metronom eingeschaltet hatten, ertont eine Zahlung für einen Takt, bevor die tatsächliche Wiedergabe startet.
• Das Tempoändert automatisch auf das voreingestellte Tempo für den wiederzugebenden Song.
• Die während der Wiedergabe eines Musikbibliothek-Musikstückes auf der Tastatur gespielten Noten ertönen unter Verwendung der Klangfarbeneinstellung für das gewählte Musikstück.

Wenn Sie die Wiedergabe stoppen möchten, die PLAY/STOP-Taste erneut drucken.

• Falls Sie ein einziges Musikstück gewählt hatten, stoppt die Wiedergabe automatisch, sobald das Ende theses Musikstückes erreicht wird.
• Falls Sie "Musikstücknumber 99" gewählt hatten, wird die Wiedergabe der Musikstücke fortgesetzt, bis Sie die PLAY/STOP-Taste drücken.
• Um den Musikbibliothek-Modus zu verlassen, drücken Sie die MUSIC LIBRARY-Taste, sodass deren Indikatorlampe erlischt.

HINWEIS

• Wenn Sie die MUSIC LIBRARY-Taste drucken, erscheidt wiederum die Nummer des Songs zuerst, den Sie bei der letzen Verwendung der Musikbibliothek gewählt hatten.
• Sie können das Tempo der Wiedergabe nach der Wahl eines Musikstückes ändern. Sie können das Tempo eines Musikstückes auf seinen voreingestalten Pegel zurückstellen, indem Sie das gleiche Musikstück nochmals wahren (Schritt 2 des obigen Vorganges).
  Die folgenden Operationen und Einstellungen konnen während der Wiedergabe eines Musikbibliothek-Musikstücks durchgefuhrt werden:

Lautstärke
- Brillanz
- Tempo
Anschlagwahl
- Klangfarbe
- Ein- und Ausschalten des Parts für die linke Hand/ Parts für die rechte Hand
- Metronom
Tastatur-Spiel
- Pedaloperationen
- Der Empfang von MIDI IN-Daten kann während der Musikbibliothek-Wiedergabe ausgeführrt werden.
- Falls Sie die PLAY/STOP-Taste in einem anderen Modus als dem Musikbibliothek-Modus oder Songspeicher-Modus drücken, wird der Musikbibliothek-Modus aufgerufen und die Wiedergabe beginnt.

Ein- oder Ausschalten des Metronoms während der Wiedergabe

1 Während Sie die SETTING-Taste gedrückt halten, schalten Sie das Metronom ein oder aus, indem Sie eine der in der folgenden Abbildung gezeugten Tasten der Tastatur drücken.

C1:Eingeschaltet
30: Ausgeschaltet

B0: Ausgeschaltet (Nur die Vorzahlung ertont vor der Wiedergabe, wogegen das Metronom während der Wiedergabe nicht ertont.)
C1: Eingeschaltet (Die Vorzahlung ertont vor der Wiedergabe, worauf das Metronom während der Wiedergabe ertont.)
- Es ertont keine Note, wenn Sie eine Taste der Tastatur drücken, während die SETTING-Taste gedrückt gehalten wird.

HINWEIS

• Die Vorgabe für die obige Einstellung beim Einschalten der Stromversorgung ist das eingeschaltete Metronom, d.h. die Vorzahlung ertört vor der Wiedergabe, und das Metronom ertört während der Wiedergabe.

Üben der individuellen Parts (Part Lesson)

Der Part für die linke Hand (zweiter Part) und der Part für die rechte Hand (erster Part) wurden separat für die Musikbibliothek-Musikstücke aufgenommen. Daher konnen Sie einen Part ausschalten und mit dem anderen Part auf der Tastatur Mitspielern. Die Ausdrücke "erster Part" und "zweder Part" beziehen sich auf die Parts der Duett-Musikstücke.

VORBEREITUNG

• Führn Sie die Schritte 1 und 2 des unter "Wiedergabe eines Musikbibliothek-Musikstücke" auf Seite G-25 beschrieben Vorganges aus, um das zu übende Musikbibliothek-Musikstück zu wahren.
• Stellen Sie das Tempo ein, das Sie während der Part-Lesson verwenden möchten. Verwenden Sie den gleichen Vorgang wie für die Einstellung des Tempos des Metronoms (Seite G-19).

Verwendung von Part Lesson

Die PART L- oder PART R-Taste drücken, um den Part zu wahlen, den Sie auf der Tastatur speilen möchten.

• Durch Drücken einer dieser Tasten, erlischt die Indikatorlampe über der anderen Taste.
  Um den Part der rechten Hand (oder des ersten Pianoparts) zu üben, die PART R-Taste drucken. Indikatorlampe der PART R-Taste: Ausgeschaltet Indikatorlampe der PART L-Taste: Eingeschaltet
  Um den Part der linken Hand (oder des zweiten Pianoparts) zu üben, die PART L-Taste drucken. Indikatorlampe der PART R-Taste: Eingeschaltet Indikatorlampe der PART L-Taste: Ausgeschaltet

Das Metronom einschalten, wenn Sie dies wünschen.

Die METRONOME-Taste drucken, sodass die Indikatorlampe darüber aufleucht.
- Die Indikatorlampe über der METRONOME-Taste ausgeschaltet belassen, falls Sie das Metronom während Ihrer Übungsstunde nicht verwenden möchten.

3 Die PLAY/STOP-Taste drücken, um mit der Wiedergabe des Musikbibliothek-Musikstückes zu beginnen, und auf der Tastatur mitt Spielen.

• Falls Sie das Metronom eingeschaltet haben, ertönt eine Zahlung für einen Takt, bevor die tatsächliche Wiedergabe beginnnt.
  4 Wenn Sie die Wiedergabe stoppen möchten, die PLAY/STOP-Taste erneut drucken.
• Die Wiedergabe stoppt automatisch, wenn das Ende des Musikstückes erreicht wird.

HINWEIS

• Der Beat{jedes Musikbibliothek-Musikstückes ist fest und kann nicht geändert werden.
• Mit der Aufnahme im Songspeicher (Seite G-21) kann nicht begonnen werden, während die Wiedergabe eines Musikbibliothek-Musikstückes erfolgt.
• Die Pedaloperationen beeinflussen nur das Spielenauf der Tastatur.
• Für Einzelheiten über andere Operationen siehe die Hinweise unter "Wiedergabe von Musikbibliothek-Musikstücken" auf Seite G-25.

Verwendung der Anschlagwahl (Touch Select)

These Einstellung lasset Sie die Tastatur passend zu Ihr dem Anschlag während des Spielens einstellen. Dies bedeutet, dass Sie einen stärkeren Anschlag für Personen mit kraftvollen händen und einen leichteren Anschlag für Beginner und solche mit weniger Kraft wahren können.

Verwenden Sie die nachfolgend dargestilten Tasten, um die Anschlagwahl-Einstellung zu ändern.

Anschlagwahl-Einstellungen

OFF . Ausgeschaltet

LIGHT ......... Leichter Anschlag

These Einstellung erzeugt eine starke Ausgabe, auch wenn nur weniger Druck auf die Tastatur ausgeübt wird.

NORMAL ...... Normaler Anschlag

DiesistdieStandard-Einstellung.

HEAVY ......... Starker Anschlag

Theseinstellungerfordertenrelativ starkendruckauf derTastatur,um den normalenAusgangzuzezeugen.

Ändern der Anschlagwahl-Einstellung

Die SETTING-Taste fartherhin gedrück halten und den Tastenanschlag durch Drücken einer der Tasten der Tastatur wahlen.

• Es ertont keine Note, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrückhalten.

HINWEIS

• Die Anschlagwahl wird automatisch auf NORMAL eingestellt, wenn Sie die Stromversorgung des Digital-Pianos einschalten.

Verwendung der Transponierung

Die Transponierung lässt Sie die Tonhöhe Ihr's Digital-Pianos in Halbtonschritten einstellen.

Dies bedeutet, dass Sie die Tonart des Digital-Pianos passend zur Stimme eines Sängers oder passend zur Tonart eines anderen Musikinstrumentes einstellen können, ohne das Spieler eines Musikstückes in einer anderen Tonart erlernen zu müssen.

Verwenden Sie die nachfolgend dargestellen Tasten, um die Einstellung der Transponierung zu ändern.

C:Standardtaste

Ändern der Transponierungs-Einstellung

Während die SETTING-Taste gedrückt wird, eine Tonart durch Drücken einer der oben gezeigten Tasten wahren.

• Das Digital-Piano kann innerhalb eines Bereichs von F# bis C bis F transponiert werden.
• Es ertont keine Note, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrückhalten.

HINWEIS

• Der Transponierungswert wird automatisch auf 0 (C) eingestellt, wenn Sie die Stromversorgung des Digital-Pianos einschalten.

Einstellung der Stimmung des Digital-Pianos

Sie können die Gesamtstimmung des Digital-Pianos einstehen, wenn gemeinsam mit einem anderen Instrument gespielt werden soll. Sie können die Stimmung innerhalb eines Bereichs von ± 50 Cent* gegenüber dem Kammerton A4 = 440,0 Hz einstehen.

Verwenden Sie die nachfolgend beschriebenen Tasten der Tastatur, um die Stimmung des Digital-Pianos einzustellen.

Einstellen der Stimmung des Digital-Pianos

1 Halten Sie die SETTING-Taste gedrückt und drücken Sie die Taste E4 (-) oder F4 (+) der Tastatur, um die Stimmung abzuseken bzw. anzuheben. Mit jedem Drücken einer dieser Tasten wird die Stimmung um etwa 0,8 Cent* (1/128 Halbton) geändert.

• Halten Sie einer dieser Tasten gedrückt, um die Einstellung schnell zuändern.
• Es ertont keine Note, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrück halten.

HINWEIS

• Halten Sie die SETTING-Taste gedrückt und betätigten Sie gleichzeitig die Tasten E4 (-) und F4 (+) , um die Stimmung auf den Standard von A4 = 440,0 Hz zurückzustellen.

• 100 Cent entsprechen einem Halbton.

Temperament

Moderne Pianos verwenden ein als "Gleiches Temperament" bezeichnetes Stimmungssystem, das auch von Ihr dem Digital-Piano verwendet wird. Gleiches Temperament ist jeder ein relativ neues Stimmungssystem, da zur Zeit von Bach, Beethoven und Chopin unterscheidliche Temperamente verwendet wurden.

Ihr Digital-Piano wird mit sieben Temperament-Einstellungen gefleert, die unten aufgeführrt sind und die Stimmung der Tastatur passend zu einer Vielzahl von klassischen Musikstücken einstellen.

Verwenden Sie die nachfolgend dargestellen Tasten, um die Temperament-Einstellung zuändern.

B5Gleiches Temperament
B5.... Kirnberger III
C6.... Werckmeister
C16....Durchschnitts-Klangfarben-System
D6.... Pythagoreisches System
E^6 ....Just-Dur Intonation
E6....Just-Moll Intonation

HINWEIS

• Das gleiche Temperament und der Grundton C sind als Vorgabe zugeordnet, wenn Sie die Stromversorgung des Digital-Pianos einschalten.
• Für weitere Einzelheiten siehe "Über die Temperamente" auf Seite G-30.

Ändern des Temperaments

Die SETTING-Taste gedrückt halten. Achten Sie darauf, dass Sie die SETTING-Taste bis zum nachfolgenden Schritt 4 gedrückt halten müssen.
Die SETTING-Taste weiter gedrückt halten und das Temperament wahlen, indem eine der nachfolgend dargestilten Tasten gedrückt wird.

• Kein Ton wird erzeugt, wenn die Tasten gedrück werden.

3 Einen Grundton wahlen, indem eine der Tasten in dem nachfolgend gezeigten Bereich gedrückt wird. Denken Sie daran, dass die SETTING-Taste weiterhin gedrückt gehalten werden muss.

• Die Note der gedrückten Taste wird als Grundton verwendet. Wenn Sie zum Beispiel die F5 Taste drücken, dann wird der Grundton gleich F.

• Kein Ton wird erzeugt, wenn die Tasten gedrück werden.
• Wenn die Barock-Tonhöhe (Seite G-31) eingeschelt ist, ist der Grundton um eine halbe Note higher als die gedrückte Taste. Dies bedeutet, dass B4 gedrückt werden soll, um einen Grundton von C einzustellen.

4 Die SETTING-Taste freigegeben, um die Temperament-Einstellung zu verlassen.

HINWEIS

• Falls Sie ein Temperament wahren, ohne den Grundton in dem obigen Vorgang zu spezifizieren, wird der Grundton automatisch zu einem C.
• Die Temperament-Grundtoneinstellungen werden nicht betroffen, wenn Sie die Transponierungs-Einstellung ändern.
• Die Tasten, die Sie im obigen Schritt 3 für das Einstellen des Grundtons drücken sollenn, sind fest. Sie werden durch die Transponierungs-Einstellungen usw. nicht betroffen.

Über die Temperamente

Gleiches Temperament

Dieses Stimmungssystem ist heute das am weitesten verbreitete System für Tastatur-Musikinstrumente. Eine Oktave ist in 12 Halbtöne unterteilt, die gleiches Frequenzverhältnis aufweisen. Mit diesen System konnen Sie in allen Dur- und Moll-Tonarten ohne jegliche Einstellung streien. Obwohl wir these System heute als selbstverständlich ansehen, war es eine revolutionäre Entwicklung in der Musikgeschichte. Gleiche Temperamentstimmung ist das seit der Mitte des 18. Jahrhunderts am meisten in der Welt verwendete System.

Kirnberger III

Dieses System ist ebenfalls ein Vorläufer des gleichen Temperaments. Es ist eine Weiterentwicklung der Just-Intonation und des Durchschnitts-Klangfarben-Systems, und alle Tonarten (von C-Dur bis F-Dur) können für das Piano-Spiel verwendet werden.

- Werckmeister

Werckmeister war ein berühmter Theoretiker, der auch Forschungsarbeiten hinsichtlich des gleichen Temperaments durchführte. Dieses System ist ein Vorläufer des gleichen Temperaments, und alle Tonarten (von C-Dur bis F#-Dur) können für das Piano-Spiel verwendet werden.

Durchschnitts-Klangfarben-System

Dieses System war das erste System für das tatsächliche Stimmen von Tastatur-Musikinstrumenten. Es wurde weltverbreitet seit der Renaissance bis zur zweiten Hälfte des 18. Jahrhunderts verwendet. Wahrend der Zeit von Handel und Bach wurde es für Cellos, Orgeln und Pianos verwendet.

Pythagoreisches System

Dieses System wurde von dem Philosopen Pythagoras im 5. Jahrhundert vor Christus entwickelt. Viele der Fünften in thisem System weichen nicht von den "reinen" (akustisch richtig) Intervallen ab. Das Pythagoreische System ist perfect innerhalb eines kleinen Bereichs von Klangfarben und in einfahren Tonarten, genugt aber nicht in anderen. Dieses System wurde im Mittelalter für religiose Musik verwendet, die nur mit einfahren Tonarten aufgeführrt (gesungen) wurden.

- Just-Intonation

Dieses System ist eines der "reinen" Systeme, in welchen viele der Fünften und Dritten akustisch richtig sind. Versuchen Sie den Grundton auf C einzustellen und offen playen Sie C, E, G.

Verwendung der Barock-Tonhöhe

Während der Barock-Epoche war die Standard-Tonhöhe (A4) niedriger als der moderne Standard. Die Barock-Tonhöhen-Einstellung Ihres Digital-Piano lassst Sie Musik der Barock-Epoche mit der Tonhöhe, für die sie geschrieben war, spielen.

Verwenden Sie die nachfolgend dargestellen Taten, um die Barock-Tonhöhen-Einstellung zu ändern.

Einstellbereich

A5.... Ein: Barock-Tonhöhe (A4 = 415,3Hz)
G5....Aus: Moderner Standard (A4 = 440,0Hz)

Ein- und Ausschalten der Barock-Tonhöhe

Die SETTING-Taste gedrückt halten. Achten Sie daraufauf, dass Sie die SETTING-Taste bis zum nachfolgenden Schritt 3 gedrückt halten müssen.

Die SETTING-Taste weiterhin gedrück halten und die Barock-Tonhöhe durch Drücken einer der nachfolgend dargestellen Tasten ein- oder ausschalten.

A'5 (Schwarze Taste) : Ein
G5:Aus

• Kein Ton wird erzeugt, wenn die Tasten gedrück werden.

Die SETTING-Taste freigegeben.

HINWEIS

• Die so eingestellte Barock-Tonhöhe bleibt erhalten, bis Sie diese wiederändern oder die Stromversorgung ausschalten. Wenn Sie die Stromversorgung einschalten, ist die vorgegebene Einstellung gleich dem ausgeschalteten Zustand (A4 = 440,0 Hz).

WasistMIDI?

MIDI ist ein Standard für Digitalsignale und Anschlüsse, der den Datenaustausch zwischen Musikinstrumenten, Computern und anderen Geräten gestattet, unabhängig von dem Hersteller.

MIDI-Anschlüsse

Schlieben Sie Ihr Computer oder ein anderes externes MIDI-Gerät an die MIDI IN/OUT-Buchsen des Digitalpianos an, wodurch diese Geräte MIDI-Meldungen austauschen sowie die auf der Tastatur gespielten Noten auf dem angeschlossenen Gerät aufgezeichnet oder wiedergegeben werden können.

[Unterseite]

Gleichzeitiger Empfang über mehrere Kanäle (Multi-Klangfarbe)

Durch Einschalten der Multi-Klangfarben-Funktion konnen die in das Digital-Piano eingebauten Klangfarben den MIDI-Kanalen 1 bis 16 zugeordnet werden. Danach konnen Sie mehrere Kanäle gleichzeitig ertönen setzen, um von einem im Fachhandel erhältlichen Mehrspur-Sequenzer wiederzugegeben.

HINWEIS

• Für Einzelheiten über die Zuordnung der Klangfarben zu den einzelnen Kanälen siehe "Zuordnung der Klangfarben zu den individuellen Kanälen" auf dieser Seite.
• Bis zu 16 Kanäle konnen gleichzeitig empfangen werden (Kanal 1 bis Kanal 16).
• Die Anzahl der gleichzeitig zu empfangenden Kanäle kann nicht vorbestimmt werden. Falls ein Kanal freigegeben werden muss, dann muss die Freigabeoperation an der Sendeseite erfolgen.

Spezifizierung des Tastaturkanals

Der Tastaturkanal ist der Kanal, der für das Senden der MIDI-Meldungen an ein anderes MIDI-Gerät verwendet wird. Sie können einen beliebigen Kanal von 1 bis 16 als den Tastaturkanal spezifizieren.

Spezifizieren des Tastaturkanals

1 Während Sie die SETTING-Taste gedrückt halten, spezifizieren Sie den Tastaturkanal, indem Sie eine der in der folgenden Abbildung gezeugten Tasten der Tastatur drücken.

Beispiel:Kanal 8

• Kein Ton wird erzeugt, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrücktelten.

HINWEIS

• Der Tastaturkanal wird automatisch auf 1 eingestellt, wenn Sie die Stromversorgung des Digital-Pianos einschalten.

Zuordnung der Klangfarben zu den individuellen Kanälen

Sie können die Klangfarben den Kanalen zuordnen, indem Sie eine von einem angeschlossenen MIDI-Gerät gesandte Programmänderungsmeldung (Program Change) verwenden. Sie können die von dem Digital-Piano den einzelnen Kanalen zugeordneten Klangfarben nicht ändern.

HINWEIS

Die GRAND PIANO 1-Klangfarbe wird automatisch allen Kanalen zugeordnet, wenn Sie Stromversorgung des Digital-Pianos einschalten.

Senden von Songspeicher-Wiedergabedaten

Sie können die Songspeicher-Wiedergabe als MIDI-Daten senden.

Der verwendete Sendekanal hangt von der Tastaturkanal-Einstellung ab, wie es in der nachfolgenden Tabelle dargestellt ist.

Tastaturspiel	Tastaturkanal
Hauptklangfarbendaten der Tastatur	Tastaturkanal
Mischklangfarbendaten der Tastatur	Tastaturkanal + 1*
Split-Klangfarbendaten der Tastatur	Tastaturkanal + 2*
Hauptklangfarbendaten innerhalb der Wiedergabedaten von Spur A	Tastaturkanal + 3*
Mischklangfarbendaten innerhalb der Wiedergabedaten von Spur A	Tastaturkanal + 4*
Split-Klangfarbendaten innerhalb der Wiedergabedaten von Spur A	Tastaturkanal + 5*
Hauptklangfarbendaten innerhalb der Wiedergabedaten von Spur B	Tastaturkanal + 6*
Mischklangfarbendaten innerhalb der Wiedergabedaten von Spur B	Tastaturkanal + 7*
Split-Klangfarbendaten innerhalb der Wiedergabedaten von Spur B	Tastaturkanal + 8*

• Falls die Addition der Nummer des Tastaturkanals zu einem Wert von 1 bis 8 ein Ergebnis von mehr als 16 ergibt, ist der verwendete Sendekanal der Kanal, dessen Nummer dem Ergebnis minus 16 entspricht.

HINWEIS

• Die im Songspeicher aufgezeichneten Pedal-Effektdaten werden an die Wiedergabe von dem Songspeicher angelegt und betreffen nicht ihre Darbietung auf der Tastatur. Auf ähnliche Weise werden die Pedal-Operationen an dem Digital-Piano nur an die Tastatur angelegt und nicht an die Wiedergabe von dem Songspeicher.

Ein- und Ausschalten von Local Control

These Einstellung bestimmt, ob die Tastatur und die Pedale des Digital-Pianos an die Klangquelle des Digital-Pianos angeschlossen sind oder nicht.

Ein- und Ausschalten von Local Control

Die SETTING-Taste weiterhin gedrückt halten und LOCAL CONTROL durch Drücken einer der nachfolgend dargestellt den Tasten ein- bzw. ausschalten.

• Es ertont keine Note, wenn Sie eine Taste der Tastatur betätigten, während Sie die SETTING-Taste gedrück halten.

HINWEIS

• Achten Sie daraufuf, dass kein Sound von den Laufsprechern des Digital-Pianos erzeugt wird, wenn Sie die Tastatur bei ausgeschaltetem Local Control drücken.
• Local Control wird automatisch eingeschaltet, wenn Sie die Stromversorgung des Digital-Pianos einschalten oder ein Demo-Musikstück wiedergeben.

Hinweise zu MIDI-Daten

Dieser Abschnitt enthalt Einzelheiten über die MIDI-Daten, die Ihr Digital-Piano sendet und empfangt. Weitere technische Informationen können Sie auch in "MIDI-Datenformat" auf Seite A-3 und "MIDI Implementation Chart"* am Ende dieser Bedienungsanleitung finden.

• Die MIDI-Implementierungstabelle ist eine Zusammenfassung darüber, wie die Daten zwischen ihrem Digital-Piano und einem angeschlossenen MIDI-Gerät übertragen werden.

Tastatur-Daten (Note eingeschaltet, Note ausgeschaltet, Notennummer, Velocity)

Die folgenden vier Arten von Tastatur-Daten konnen gesendet und empfangen werden.

Datum	Bedeutung
Note eingeschaltet	Taste der Tastatur ist gedrückt.
Note ausgeschaltet	Taste der Tastatur ist freiigegeben.
Notenummer	Welche Taste gedrückt ist.
Velocity	Ausgeübter Druck

Klangfarben-Änderungsdaten (Programmänderung)

Eine Programmnummer wird als Datenwert für die Klangfarbenwahl verwendet. Die Programmnummern sind besonderss dann vorteilhaf, wenn die Klangfarben这点 Digital-Pianos verwendet werden, um von einem externen Sequenzer oder anderen MIDI-Gerät empfangene MIDI-Daten wiederzugeben. Wenn die von einem anderen Gerät empfangene Programmnummer nicht mit einer der eingebauten Klangfarben这点 Digital-Pianos übereinstimmt, dann wird die Klangfarbenänderung ignoriert und die Wiedergabe setzen ohne Klangfarbenänderung fort.

Nachfolgend sind die Programmnummern aufgeführct, die von thisem Digital-Piano untersutzt werden.

Klangfarbenbezeichnung	Senden			Empfangen
	Bankwahl		Programm-nummern	Bankwahl		Programm-nummern
	MSB	LSB		MSB	LSB
GRAND PIANO 1	2	0	0	2	0	0
BRIGHT PIANO	2	0	1	2	0	1
GRAND PIANO 2	0	0	0	0	0	0
HONKY-TONK	0	0	3	0	0	3
ELEC PIANO 1	16	0	4	16	0	4
ELEC PIANO 2	0	0	4	0	0	4
HARPSICHORD	0	0	6	0	0	6
VIBRAPHONE	0	0	11	0	0	11
PIPE ORGAN 1	0	0	19	0	0	19
PIPE ORGAN 2	24	0	19	24	0	19
STRINGS 1	2	0	49	2	0	49
STRINGS 2	0	0	48	0	0	48
CHOIR	0	0	52	0	0	52
SYNTH-PAD	0	0	88	0	0	88
ACOUSTIC BASS	0	0	32	0	0	32
RIDE ACO BASS	32	0	32	32	0	32

Pedal- und Effektoperationsdaten (Steuerungsänderungen und Universalsystemexclusive Meldungen)

Die Steuerungsänderung (Control Change) wird verwendet, um die Daten über Druck- und die Freigabe operationen des Dampfer-, Soft- und Sostenuto-Pedals sowie die Daten über die Digitaleffekte zu senden und zu empfangen.

Symptom	Mögliche Ursache	Aktion	Referenz
Kein Ton wird erzeugt, wenn Tasten der Tastatur gedrück werden.	1. VOLUME-Schieberegler auf MIN gestellt. 2. Kopfhörer an das Digital-Piano angeschlossen. 3. Local Control ausgeschaltet.	1. VOLUME-Schieberegler in Richtung MAX schieben. 2. Kopfhörer von dem Digital-Piano abtrennen. 3. Local Control einschalten.	Seite G-12 Seite G-11 Seite G-33
Tastatur verstimmt.	1. Transponierung auf einen anderen Wert als 0 eingestellt. 2. Falsche Stimmungseinstellung. 3. Barock-Tonhöhe ist eingeschaltet.	1. Die Transponierung auf 0 einstellen oder die Stromversorgung des Digital-Piano aus- und danach wieder einschalten. 2. Die Stimmungseinstellung berichtigen oder die Stromversorgung des Digital-Piano aus- und danach wieder einschalten. 3. Die Barock-Tonhöhe ausschalten oder die Stromversorgung aus- und danach wieder einschalten.	Seite G-28 Seite G-29 Seite G-31
Pedaleffekt wird weiterhin angelegt, obwohl die Pedale nicht gedrück werden.	Problem mit den Anschlüssen zwischen den Pedalen und dem Digital-Piano.	Die Stromversorgung des Digital-Piano ausschalten und darauf achteten, dass der Pedalstecker richtig an die Pedalbuchse des Digital-Pianos angesteckt ist.	Seite G-38
Kein Ton wird bei Wiedergabe eines Demo-Musikstückes erzeugt.	1. VOLUME-Schieberegler auf MIN gestellt. 2. Kopfhörer an das Digital-Piano angeschlossen.	1. VOLUME-Schieberegler in Richtung MAX schieben. 2. Kopfhörer von dem Digital-Piano abtrennen.	Seite G-12 Seite G-11
Songspeicherinhalt gelöscht.	Lithium-Batterie verbraucht.	Lithium-Batterie von Ihrem CASIO Kundendienst austauschen setzen.	Seite G-40
Spur des Songspeichers kann nicht gewählt werden.	Die auf der anderen Spur aufgezeichneten Daten verwenden die gesamte Songspeicherkapazität.	Löschen Sie die auf der anderen Spur aufgezeichneten Daten.	Seite G-23
Akkerde oder Tonleitern klingen falsch.	Falsches Temperament.	Die Temperament-Einstellung auf das gleiche Temperament zurückstellen oder die Stromversorgung aus- und danach wieder einschalten.	Seite G-29
Kein Ton wird von der angeschlossenen MIDI-Klangquelle erzeugt, wenn Tasten am Digital-Piano gedrück werden.	1. Digital-Piano-Grundkanal stimmt nicht mit Grundkanal der MIDI-Klangquelle überein. 2. Lautstärke oder Ausdruck der externen Klangquelle auf 0 eingestellt.	1. Grundkanal auf gleichen Kanal einstellen. 2. Lautstärke oder Ausdruck der externen Klangquelle auf einen passenden Wert einstellen.	Seite G-32 Siehe die mit der externen Klangquelle mitgelieferte Dokumentation.

VORSICHT

• Um Verletzungen zu vermeiden, ist besondere Vorsicht geboten, wenn die Beine und Pedale eingebaut werden und wenn die Tastatur auf dem Ständer angebracht wird.
• Bei der Montage ist darauf zu achten, dass der-verschiebbare Tastaturdeckel des Digital-Pianogehäuses vollständig geschlossen ist. Falls der Deckel während der Montage geöffnet verbleibt, konnte sich dieser plottlich schlieben und ihre Finger zwischen dem Digital-Pianogehäuse und dem Deckel einkommen.

Wichtig!

• Den Ständer unbedingt auf einer waagerechten Flächen montieren.
• Dieser Ständer enthalt nicht die Werkzeuge, die für die Montage erforderlich sind. Für die Montage wird ein großer Kreuzschlitz-Schraubendreher (+) bestehtigt.

Abbildung 1

• Alle mit der Einheit mitgelieferten Teile überprüfen, um Sicherzustellen, dass alle in Abbildung 1 gezeigten Teile (A bis ①) vorhanden sind.

Alle Schrauben befinden sich in einem Plastikbeutel, der an der Innenseite des Verpa-ckungskartons festgeklebt ist.

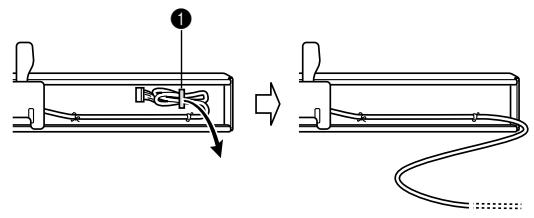

Abbildung 2

• Bevor Sie mit der eingentlichen Montage des Ständers beginnen, die Klemme an Position 1 (Abbildung 2), an der das Pedalkabel aus der Rückseite des Querstücks ① austritt, losen.

1 Montage des Ständers

Die Abbildungen 3, 4 und 5 beachten, wenn der Ständer gemäß nachfolgender Vorgänge montiert wird.

Abbildung 3

1. Die Seitenteile A und B mit den vier Schrauben D an dem Querstück E anbringen (Abbildung 3).

2. Wenn Sie die beiden mit 2 markierten Teile zusammensetzen, sollen den Metallstücke 3 an den Innenseiten der Seiteanteile A und B in die Schlitze an den Enden des Querstucks D eingreifen. Stellen Sie safer, dass die Metallstücke bis zum Anschlag in die Schlitze hineingedrückt werden. Anderenfalls stimmen die Metallstücke 3 und die Schrauben E nicht genau überein, so dass das Gewinde der Schrauben beschädigt werden kann.

Abbildung 4

1. Bringen Sie die Rückwand © an den Halterungen 4 und dem Querträger ① an. Achten Sie darauf, dass die Rückwand © so eingebaut werden soll, dass sie vor den Halterungen 4 angeordnet ist (Abbildung 4). Verwenden Sie die zwei Schrauben ① und die sechs Schrauben ①, um die Rückwand zu befestigen (Abbildung 3 und Abbildung 4). Achten Sie darauf, dass Sie zu dieser Zeitpunkt auch die Klemme ⑥ gemäß Abbildung einbauern müssen.

2. Sie die zwei Sie zuerst die obersten Schrauben ① an den linken und rechten Seiten der Rückwand © an. Achten Sie darauf, dass Sie die Klemme ⑥ in die Schraube F an Punkt ⑤ schieben sollenen, bevor Sie die Schraube F hineinschrauben.

3. Die Rückwand sollte am Fuß der Seiteinteile und anliegen, wie es durch 6 in der Abbildung dargestellt ist. Drücken Sie die Rückwand gegen das Querstück , während Sie die Schrauben 1 einbauen.

3. Die Höheneinstellschraube ⑦ drehen, bis sie das Querstück abstützt und ein Durchbügen des Querstückes verhindert, wenn Sie die Pedale niederträcken (Abbildung 5).

Wichtig!

• Unbedingt die Einstellschraube ⑦ drehen und den offen beschriebenen Einstellvorgang ausführten, bevor die Pedale niedergedrückt werden. Anderenfalls kann das Querstück ⑥ beschädigt werden.

2 Anbringen des Pianos auf dem Ständer

VORSICHT

Darauf achten, dass Sie ihre Finger nicht zwischen dem Piano und dem Ständer einkommen!

Das Piano mit den Flügelschrauben richtig am Ständer verankern (Abbildung 6).

• Die Schrauben an der Unterseite des Pianos in die Schlitze der beiden Winkelhalterungen ⑧ einschieben. Danach das Piano mit den Flügelschrauben ⑨ am Ständer sichern (Abbildung 7).

Abbildung 7

- Die Flugelschrauben verhindern ein Herabfallen der Tastatur von dem Ständer. Daher immer das Piano mit den Flugelschrauben sichern.

3 Anschlieben des Pedals

Den Pedalstecker gemäß Abbildung 8 positionieren und in den Pedal-An Schluss an der Unterseite des Digital-Pianos einstecken. Das Pedalkabel mit den Klemmen an dem Seiteneil des Ständers sichern (Abbildung 8).

4 Anschluss an eine Netzdose

1. Darauf acht den, dass die POWER-Taste des Digital-Pianos auf Position OFF gestellt ist. Falls die Taste auf Position ON steht, die Taste drucken, um sie auf Position OFF zu stellen.

2. Das mit dem Digital-Piano mitgelieferte Netzkabel an der Unterseite des Digital-Pianos anschließen.*
   3.Das Netzkabel des Digital-Pianos an eine Netzdose anstecken (Abbildung 9).

3. Trifr auf das AP-45V zu.

Wichtig!

• Die Formen des Netzkabels des Digital-Pianos und der Netzdose können abhängig von den Ländern oder Gebieten unterschiedlich sein. Die Abbildungen zeigen nur Beispiele.
• Bei dem AP-45 ist das Stromkabel permanent mit der Unterseite des Instrumentes verdrahtet.

VORSICHT

Die für die Montage des Ständers verwendeten Schrauben können sich aufgrund von Temperatur- und Feuchtgkeitsänderungen bzw. durch die bei normaler Verwendung verursachte Vibrationen usw. lockern. Daher die für die Montage des Ständers verwendeten Schrauben und die Flügelschrauben, mit welchen das Digital-Piano am Ständer befestigt ist, regelmäß auf Lockerung prufen und nachziehen, wenn erforderlich.

Netzdose

• Für die Stromversorgung des Digital-Pianos sollenn Sie eine gut zugängliche Netzdose verwenden, damit der Netzstecker einfach angesteckt oder abgezogen werden kann.

Anbringen des Notenständers

Bringen Sie den Notenständern an, indem Sie seine Bolzen in die Bohrungen an der Oberseite des Pianos einsetzen.

Alle in diesen technischen Daten aufgeführten Werte gelten sowohl für das Modell AP-45 und AP-45V, wenn nicht speziell anders angegeben.

Model:	AP-45/AP-45V
Tastatur:	88 Pianotasten (mit Anschlagdynamik)
Polyfonie:	64 Noten, maximal
Klangfarben:	16Mischklangfarbe: Lautstärke einstellbarSplit (Tastatur-Auftrennung): Splitpunkt, Lautstärke einstellbar
Digitaleffekte:	Nachhall (8 Arten), Chorus (8 Arten), Brillanz
Demo-Musikstücke:	Anzahl der Musikstücke: 16Wiedergabe: Wiederholung (alle Musikstücke, ein Musikstück)
Songspeicher:	Operationen: Echtzeit-Aufnahme, WiedergabeAnzahl der Spuren: 2 (Spur A, Spur B)Kapazität: Ca. 8.000 Noten (gesamt für beiden Spuren)Speicherschutz: Eingebaute Lithium-Batterie (Batterielebensdauer: Ca. 5 Jahre)
Musikbibliothek:	Anzahl der Musikstücke: 50Wiedergabe: Wiederholung aller Musikstücke, eines bestimmtenMusikstückesPart ausschalten: L, R
Pedale:	Dämper, Soft, Sostenuto
Andere Funktionen:	Metronom: Beat (6 Arten), Tempo ( \( \downarrow \)=30 bis 255)Anschlagwahl: 3 Arten, ausgeschaltetTransponierung: 1 Oktave (F# bis C bis F)Stimmung: A4 = 440,0 Hz ±50 Cent (einstellbar)Temperament: 7 TypenBarock-Tonhöhe
MIDI:	16 Multi-Klangfarben empfangen
Eingang/Ausgang:	Kopfhörer: Stereo-Klinkenbuchse × 2LINE OUT (R, L/MONO): Klinkenbuchse × 2Ausgangsimpedanz; 1,1 KΩAusgangsspannung; Max. 1,3 V (effekt.)MIDI (OUT) (IN)
Loutsprecher:	Ø 16 cm × 2, Ø 5 cm × 2 (Ausgang: 20 W + 20 W)
Stromversorgung:	AP-45: 120 VAP-45V: 220 - 240 V
Leistungsaufnahme:	AP-45: 60 WAP-45V: 60 W
Abmessungen:	Digital-Piano (ohne Ständer): 136,9 × 43,9 × 23,0 cmDigital-Piano : 137,9 × 44,8 × 83,8 cm
Gewicht:	Digital-Piano (ohne Ständer): Ca. 34,0 kgDigital-Piano : Ca. 46,0 kg

• Änderungen des Designs und der technischen Daten ohne Vorankündigung vorbehalten.
• Das Modell AP-45 weist ein permanent verdrahtetes Netzkabel auf.
• Das Modell AP-45V weist ein abnehmbares Netzkabel auf.

Vorsichtsmaßnahmen während des Betriebs

Aufstellung der Einheit

Die folgenden Aufstellungsorte vermeiden.

• Orte mit direkter Sonnenbestrahlung und hoher Luftfeuchtigkeit.
• Orte mit extrem niedrigen Temperaturen.
• Nähe von Radios, Fernsehern, Videorecordern oder Tunern (die Einheit kann zu Interferenzen mit den Audio- oder Videosignalen führen)

Pflege der Einheit

• Niemals Benzin, Alkohol, Verdünner oder ähnliche Chemikalien verwenden, um die Außennde der Einheit zu reinigen.
• Um die Tastatur zu reinigen, ein weiches Tuch verwenden, das in milder Seifenwasserlösung angefeucht wurde. Das Tuch gut auswringen, bevor die Einheit damit abgewischt wird.

Lithium-Batterie

These Einheit ist mit einer Lithium-Batterie ausgerüstet, die den erforderlichen Strom für den Schutz des Speicherinhalts liefert, wenn die Stromversorgung der Einheit ausgeschaltet ist. Falls die Lithium-Batterie verbraucht ist, gehen alle Speicherinhalte verloren, wenn Sie die Stromversorgung der Einheit ausschalten. Die normale Lebensdauer der Lithium-Batterie beträgt etwa fünf Jahre, gerechnet vom Zeitpunkt des Einsetzens der Batterie. Lassen Sie dazu die Lithium-Batterie regelmäßig von Ihr dem Fachhändler oder einem Kundendienst austauschen. Beachten Sieitte, dass für das Austauschen der Lithium-Batterie eine Gebuhrerhoben wird.

• Achten Sie darauf, dass CASIO COMPUTER CO., LTD. nicht für Schäden oder Verluste bzw. für Ansprüche von dritten Parteien verantwortlich gemacht werden kann, die auf Beschädigung oder Verlust der Daten durch Fehlbetrieb oder Reparatur der Einheit bzw. Austausch der Batterie zurückgebung führt werden können.

Sie konnenVILLEcht Linien im Finish des Gehäuses.
deses Digital-Pianos feststellen. These Linien sind das
Ergebnis des Formprozesses fur das Plastikmaterial des
Gehauses. Es handelt sich damit um keine Risse oder Bruche, sodass Sie sich darüber keine Sorgen machen.
müssen.

HINWEIS

• Nicht autorisierte Reproduktion dieser Anleitung, auch auszugsweise, ist nicht gestattet. Alle Rechte vorbehalten.
• CASIO COMPUTER CO., LTD. kann nicht verantwortlich gemacht werden für Schäden oder Verluste bzw. Ansprüche dritter Parteien, die auf die Verwendung dieser Produkte oder dieser Anleitung zurückzuführen sind.
• Änderungen des Inhalts dieser Anleitung ohne Vorankündigung vorbehalten.

Anfangliche Einstellungen beim Einsatzen der Stromversorgung

Die nachfolgende Tabelle zeigt die anfänglichen Einstellungen des Digital-Pianos, wenn die Stromversorgung eingeschaltet wird.

Benennung		Einstellung
Klangfarbe		GRAND PIANO 1
Digitaleffekt	Reverb	Halle 1 (GRAND PIANO 1)
	Chorus	Ausgeschaltet (GRAND PIANO 1)
Mischklangfarbe		Ausgeschaltet (Überlagerungslautstärke: 72)
Split (Tastatur-Auftrennung)		Ausgeschaltet (Split-Lautstärke: 127), Splitpunkt: B3
Metoronom	Lautstärke	2
	Tempo	120
	Beat	4
Wiedergegebene Spur		Aufgezeichnete Spur
Anschlagwahl		Normaler Anschlag
Transponierung		C
Abstimmung		A4 = 440,0Hz
Temperament		Gleiches Temperament, Grundton C
Barock-Tonhöhe		Ausgeschaltet
Musikbibliothek		Ausgeschaltet
	Songnummer	1
	Part L	Eingeschaltet
	Part R	Eingeschaltet
MIDI	Tastaturkanal	Kanal 1
	Local Control	Eingeschaltet
	Jedem Kanal zugeordnete Klangfarbe	GRAND PIANO 1

Musikstücke der Musikbibliothek

Musik-stück-number	Musikstückbezeichnung	Komponist	Musik-stück-number	Musikstückbezeichnung	Komponist
1	Klavierbüchlein für Anna Magdalena Bach "Menuet"	J.S.Bach	24	Etude Op.10 No.3 "Chanson de l'aireu"	F.F.Chopin
2	Invention No.1	J.S.Bach	25	Etude Op.10 No.5 "Black Keys"	F.F.Chopin
3	Invention No.8	J.S.Bach	26	Etude Op.10 No.12 "Revolutionary"	F.F.Chopin
4	Invention No.13	J.S.Bach
5	Wohltemperierte Klavier I Praelodium 1	J.S.Bach	27	Prelude Op.28 No.7	F.F.Chopin
			28	Valse Op.64 No.1 "Petit Chien"	F.F.Chopin
6	Goldberg-Variationen Aria	J.S.Bach	29	Valse Op.64 No.2	F.F.Chopin
7	Goldberg-Variationen Var.30	J.S.Bach	30	Fröhlicher Landmann	R.Schumann
8	Sonata K.545 1st Mov.	W.A.Mozart	31	Von fremden Ländern und Menschen	R.Schumann
9	Sonata K.331 1st Mov. Theme	W.A.Mozart
10	Sonata K.331 3rd Mov. "Turkish March"	W.A.Mozart	32	Träumerei	R.Schumann
			33	Arabesque	F.Burgmüller
11	Variations on "Ah, Vous DiRai-je, Maman" K.265	W.A.Mozart	34	La Chevaleresque	F.Burgmüller
			35	La Prière d'une Vierge	T.Badarzewska
12	Sonatina Op.36 No.1 1st Mov.	M.Clementi	36	Liebesträume No.3	F.Liszt
13	Sonata Op.13 "Pathétique" 1st Mov.	L.v.Beethoven	37	Blumenlied	G.Lange
			38	Hungarian Dances No.5 (Duets)	J.Brahms
14	Sonata Op.13 "Pathétique" 2nd Mov.	L.v.Beethoven	39	Rhapsodie No.2	J.Brahms
			40	Waltz Op.39 No.15 (Duets)	J.Brahms
15	Sonata Op.13 "Pathétique" 3rd Mov.	L.v.Beethoven	41	Promenade From "Tableaux d'une Exposition"	M.Mussorgsky
16	Sonata Op.27 No.2 "Moonlight" 1st Mov.	L.v.Beethoven	42	Berceuse (Duets)	G.Fauré
			43	Passepied	C.A.Debussy
17	Sonata Op.31 No.2 "Tempest" 3rd Mov.	L.v.Beethoven	44	La Fille aux Cheveux de Lin	C.A.Debussy
			45	Arabesque No.1	C.A.Debussy
18	Für Elise	L.v.Beethoven	46	The Entertainer	S.Joplin
19	Moments Musicaux Op.94 No.3	F.P.Schubert	47	Maple Leaf Rag	S.Joplin
20	Impromptu Op.142 No.3 "Thema"	F.P.Schubert	48	Gymnopédies No.1	E.Satie
21	Marche Militaire No.1 (Duets)	F.P.Schubert	49	Gnossiennes No.1	E.Satie
22	Nocturne Op.9 No.2	F.F.Chopin	50	Je Te Veux	E.Satie
23	Fantaisie-Impromptu Op.66	F.F.Chopin

Channel Volume (Kanallautstärke)

Format

Kanalmeldungen

Bank Select (Bankwahl)

Format

1. Byte	2. Byte	3. Byte
BnH	00H	mmH (Bankwahl MSB)
BnH	20H	IIH (Bankwahl LSB)

n.....Voice Channel Number = 0H bis FH (Ch1 bis Ch16) vv.....Pan = 00H (left) bis 40H (center) bis 7FH (right)

---

Expression Controller (Ausdrucksregler) ★

Format

1. Byte	2. Byte	3. Byte
BnH	01H	vvH

n ......... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) vv ......... Modulation Depth = 00H bis 7FH

Porta Format

amento Time (Portamentozeit) ★

δnH

KKH

VVH

n.......Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

kk ...... Note Number = 15H bis 6CH
vv..... Note Off Velocity = 40H

Hold 1 (Damper Pedal) (Halten 1 (Dampferpedal))

Format

1. Byte	2. Byte	3. Byte
BnH	05H	vvH

n .... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) vv .... Portamento Time = 00H bis 7FH

Data Entry (Dateneintrag)

Format

1. Byte	2. Byte	3. Byte
BnH	06H	mmH (Data Entry MSB)
BnH	26H	llH (Data Entry LSB)

n . Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

mm .... Der Wert für das MSB des Dateneintrags für den

Parameter, der durch RPN und NRPN gewählt wurde.

1. Byte	2. Byte	3. Byte
9nH	kkH	vvH

n .... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

kk .... Note Number = 15H bis 6CH No.2014-03-04

vv .... Note On Velocity = 01 bis 7FH

Senden

Format

#

er Wert für das LSB des Dateninetrags für der der durch RPN und NRPN gewählt wurde.
II. er Wert für das LSB des Datenepintrags für den Parameter.
der durch RPN und NRPN gewählt wurde.

nunnung

n...................................... Voice Channel Number =0H bis FH (Ch1 bis Ch16)

vv...................................... Portamento =00H bis 7FH (00H bis 7FH:OFF, 7FH:ON)

Erkennung

n

vv ....... Portamento = 00H bis 7FH (00H bis 7FH:OFF, 7FH:ON)

1. Byte	2. Byte	3. Byte
BnH	42H	vvH

1. Byte	2. Byte	3. Byte
BnH	4AH	vvH

n .... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) vv .... Filter Cutoff Frequency = 00H bis 7FH

Portal

#

n.....Voice Channel Number = 0H bis FH (Ch1 bis Ch16) kk.....Source Note Number = 00H bis 7FH

1. Byte	2. Byte	3. Byte
BnH	43H	vvH

T.1

Format

1. Byte	2. Byte	3. Byte
BnH	5BH	vvH

nVoice Channel Number = 0H bis EH (Ch1 bis Ch16).

vv.....Soft = 00H ,7FH(00H:OFF,7FH:ON)

n. Voice Channel Number = 0H bis EH

yy.......Reverb Senden Level = 00H bis 7FH

Resonance (Resonanz) ★

Format

1. Byte	2. Byte	3. Byte
BnH	47H	vvH

n.......Voice Channel Number = 0H bis FH (Ch1 bis Ch16).

vv.....Filter Resonance = 00H bis 7FH

Release Time (Nachklangzeit)

1. Byte	2. Byte	3. Byte
BnH	48H	vvH

n ...... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

vv.....AMP Release Time = 00H bis 7FH

Attack Tim

Format

1. Byte	2. Byte	3. Byte
BnH	49H	vvH

n.....Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

vv.....AMP Attack Time = 00H bis 7FH

1. Byte	2. Byte	3. Byte
BnH	63H	pmH (MSB)
BnH	62H	pIH (LSB)

#

B1H 02H pH (L3B)

n...... Voice Channel

pm.....MSB of NRPN

m

nning Wonn diosce Instrument diosse Molding empfängt wird der
yoreingestellte Wert der Vibratoverzogierung fur die Klangfarbe
auf den Wert relativ zu dem MSB des Dateneintrags der
empfangenen Meldung geändert. Es kommt zu keiner Änderung,
wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.
mm .... Vibrato Delay = 00H bis 40H bis 7FH (-64 bis 0 bis +63)

If we want to find the optimal solution, we can use the following algorithm.
fallevoreingsteile wert der vibratoverzogerung fur die Klangfarbe auf den Werten translationen MGB-Relationdaten.
auf den Wert relative zu dem MSB des Datenentrags der erfangenen Meldungsgründert. Eskommen mit leiner Änderung.
```c init ... vibrato Delay = 0011 bis 4011 bis 711 (-64 bis 0 bis +63)

If, however, these two instruments are used in the same way as they were in the past, then the latter is more appropriate.
Voreingestellte Wert der vibratoverzogierung fur die Klangfarbe
auf den Wert relativ zu dem MSB des Datenintrags der auf dem Meldern nicht ab dem Einkommen beinhaltet.

Effect 3 Depth (Chorus Senden Level)

(Effekt 3 Tiefe (Chorussendepegel))

Format

1. Byte	2. Byte	3. Byte
BnH	5DH	vvH

n.......Voice Channel Number = 0H bis FH (Ch1 bis Ch16).

yy. Chorus Senden Level = 00H bis 7FH

mm ... Vibrato Depth = 00H bis 40H bis 7FH (-64 bis 0 bis +63)

ung
Wenn dieses
NRPNMSB =
NRPN LSB = 0AH
Data Entry MSB = mmH

mm .... Vibrato Depth = 00H bis 40H bis 7FH (-64 bis 0 bis +63)

innung
Wenn these Instrumente this Meldung empfängt, wird der voreingestellte Wert der Vibratotatie für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.

Late Delay (Vibratoverzogerung)
NBRPNMSR-01H
NRPNLSB=01H NRPNLCB=0AHL
NINLSB=0AH Data Entry:MRP--mR H
Data Entry MSB = multi T
VH100H140H167FH(6411-011-62)

Erkennung Die von thisem Instrument nicht definierten NRPN-Meldungen kinnchenfalls amfengen werden, wohrei

#

1. Byte	2. Byte	3. Byte
BnH	54H	kkH

n..... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) kk ....Source Note Number = 00H bis 7FH

(Effekt 1 Tiefe (Nachhall-Sendepegel))

Format

n. Voice Channel Number = 0H bis FHL

yy. Reverb Senden Level = 00H bis7FH

pl ....LSB of NRPN

Filter Cut Off Frequency (Filter-Eckfrequenz)	Filter/AMP Envelope Release Time (Hüllkurven-Nachklangzeit)			mm II ... Master Fine Tuning = 0000H bis 40H 000H bis 7FH 7FH (-100 bis 0 bis +99.99 cents)
NRPN MSB = 01H	NRPN MSB = 01H
NRPN LSB = 20H	NRPN LSB = 66H
Data Entry MSB = mmH	Data Entry MSB = mmH
mm ... Filter Cut Off Frequency = 00H bis 40H bis 7FH (-64 bis 0 bis +63)	mm ... Filter/ AMP Envelope Release Time = 00H bis 40H bis 7FH (-64 bis 0 bis +63)			Master Coarse Tuning (Hauptgrobabstimmung)
Erkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter-Eckfrequenz für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.	Erkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter/ AMP Hüllkurven-Nachklangzeit für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.	mm ... Master Coarse Tuning = 28H bis 40H bis 58H (-24 bis 0 bis +24 semitones)	Erkennung Das LSB des Dateneintrags wird immer ignoriert.
Filter Resonance (Filter-Resonanz) NRPN MSB = 01H NRPN LSB = 21H Data Entry MSB = mmH mm ... Resonance = 00H bis 40H bis 7FH (-64 bis 0 bis +63)	ERKennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter-Resonanz für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.	n ... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) qm ... MSB of RPN ql ... LSB of RPN	ERKennung Sobald eine RPN-Nullmeldung gesendet wurde, werden alle empfangenen MSBs und LSBs der Dateneinträge ignoriert, bis eine weitere RPN-Meldung empfangen wird (eine andere als eine RPN-Null- oder NRPN-Meldung).
Filter/AMP Envelope Attack Time (Hüllkurven-Einschwingingzeit) NRPN MSB = 01H NRPN LSB = 63H Data Entry MSB = mmH mm ... Filter/ AMP Envelope Attack Time = 00H bis 40H bis 7FH (-64 bis 0 bis +63)	ERkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter/ AMP Hüllkurven-Einschwingingzeit für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.	Die von thisem Instrument nicht definierten RPN-Meldungen können ebenfall empfangen werden, wobei jedoch darauf folgende Werte der Dateneinträge nach den nicht definierten RPN-Meldungen ignoriert werden. Nachdem das MSB und das LSB einer RPN empfangen und die zuteffenden Einstellungen der Steuerungsparameter ausgeführten,wirden der Wert durch das empfangenen MSB des darauf folgenden Dateneintrags eingestellt. Das LSB des Dateneintrags wird ignoriert.	Format 1. Byte 2. Byte CnH ppH pp ... Program Number = 00H bis 7FH Senden Die Meldungen für die Programmänderungen werden gesendet, wenn Sie eine Klangfarbe an thisem Instrument fühlen.
Erkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter/ AMP Hüllkurven-Einschwingingzeit für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0), ist.	Senden Eine RPN wird gesendet, wenn eine Operation ausgeführwt, welche den der RPN zugeordneten Parameter ändert.	Pitch Bend Sensitivity (Tonhöhenbeugungsemplfindlichkeit) * RPN MSB = 00H RPN LSB = 00H Data Entry MSB = mmH	Format 1. Byte 2. Byte 3. Byte EnH lIH mmH
Filter/AMP Envelope Decay Time (Hüllkurven-Abschwellzeit) NRPN MSB = 01H NRPN LSB = 64H Data Entry MSB = mmH mm ... Filter/ AMP Envelope Decay Time = 00H bis 40H bis 7FH (-64 bis 0 bis +63)	ERkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter/ AMP Hüllkurven-Abschwellzeit für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0) ist.	mm ... Pitch Bend Sensitivity = 00H bis 18H (0 bis 24 semitones)	n ... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) II ... Pitch Bend Change LSB = 00H bis 7FH mm ... Pitch Bend Change MSB = 00H bis 7FH
Erkennung Wen thereis Instrument these Meldung empfängt, wird der voreingestellte Wert der Filter/ AMP Hüllkurven-Abschwellzeit für die Klangfarbe auf den Wert relativ zu dem MSB des Dateneintrags der empfangenen Meldung geändert. Es kommt zu keiner Änderung, wenn der Wert des MSB des Dateneintrags gleich 40H(0), ist.	Master Fine Tuning (Hauptfeinabstimmung) RPN MSB = 00H RPN LSB = 01H Data Entry MSB = mmH Data Entry MSB = lIH

Erkennung

Sie können das LSB und das MSB gemeinsam einstellen, um einen 14-Bit Wert zu bilden, der eine Meldung für die Tonhohenbeugungsänderung ausmacht, die von dieser Instrument erkannt wird.

n.......Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

nung

Erkennung

werden alle durch den Empfang von Daten über die MIDI-Kanäweitergegebenen Klangfarben stummgeschaltet (Noten ausgeschaltet).
Falls Halten 1 oder Sostenuto eingeschaltet ist, wenn die Mel für alle Noten ausgeschiedt empfangen wird, dann werden Noten gemäß entsprechenden Pedaloperation angehalten.

Senden

These Meldung wird gesamt, wenn die CONTROL-Taste gedrück wird und wenn die Songspeicherwiedergabe gestoptt ist.

Omni

Format

1. Byte	2. Byte	3. Byte
BnH	7CH	00H

n....... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

ung

Durch den Empfang der Meldung für Omni-Modus eingeschaltet wird der Omni-Modus thises Instruments nicht eingeschaltet. Der Empfang der Meldung für Omni-Modus ausgeschaltet wird als Meldung für das Ausschalten aller Noten behält.

Omni Mode On (Omni-Modus eingeschaltet) ★

n ...... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

Erkennung

Durch den Empfang der Meldung für das Einschalten des Omni
Modus wird der Omni-Modus these Instruments nicht
eingeschaltet. Der Empfang der Meldung für das Einsatzden des
Omni-Mod behandelt.
Durch den Empfang der Meldung für das Einschalten des Omni
Modus wird der Omni-Modus these Instruments nicht
eingeschaltet. Der Empfang der Meldung für das Einsatzden des
Omni-Mod behandelt.

Meldungen des Kanalmodus

All Sound Off (Alle Sounds ausgeschelt) ★

Format

1. Byte	2. Byte	3. Byte
BnH	78H	00H

n ...... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

Der Empfang dieser Meldung schaltet unverzüglich als

MIDI-Kanäwiedergegeben Klangfarben stumm.

Reset

Format

Page

1. Byte	2. Byte	3. Byte
BnH	79H	00H

n ...... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

nng Durch den Empfang der Meldung fur das Rückstellen aller Controller werden die folgenden Controller zurückgestellt.

Controller-Bezeichnung	Rückstellwert
Modulationsrad	vvH = 00H
Ausdrucksregler	vvH = 7FH
Halten 1	vvH = 00H
Portamento	vvH = 00H
Sostenuto	vvH = 00H
Soft	vvH = 00H
NRPN	msb = 7FH, lsb = 7FH
RPN	msb = 7FH, lsb = 7FH
Tonhöhenbeugungsänderung	llH mmH = 00H 40H

Mono Mode On (Monomodus eingeschaltet)

Format

1. Byte	2. Byte	3. Byte
BnH	7EH	vvH

n..... Voice Channel Number = 0H bis FH (Ch1 bis Ch16) vv ......... Number of Mono Mode Channels = 00H bis 10H

Erkennung

Durch den Empfang der Meldung für das Einschalten des Monomodus wird der Monomodus these insstruments nicht eingeschaltet. Der Empfang der Meldung für das Einschalten des Monomodus wird als Meldung für das Ausschalten aller Sounds und als Meldung für das Ausschalten aller Noten behandelt.

1. Byte	2. Byte	3. Byte
BnH	7FH	00H

n..... Voice Channel Number = 0H bis FH (Ch1 bis Ch16).

Empfang

Durch den Empfang der Meldung für das Einschalten des Poly-Modus durch这点 Instrument wird der Kanal n auf den Modus 3 gescheltet, wobei diese Meldung als Meldung für das Ausschalten aller Sounds und als Meldung für das Ausschalten aller Noten verarbeitet wird.

wird der Omni-Modus thises Instruments nicht eingeschaltet. Der Empfang der Meldung für Omni-Modus ausgeschaltet wird als Meldung für das Ausschalten aller Noten gehelt.

Omni

1. Byte	2. Byte	3. Byte
BnH	7DH	00H

n ...... Voice Channel Number = 0H bis FH (Ch1 bis Ch16)

Erkennung

Systemmeldungen

Universelle System-exclusive

GM System On (GM-System eingeschaltet) Format

These Meldung kann nicht gesandt werden.

Reverb Type

F0 7F 7F 04 05 01 01 01 01 01 pp vv F7

Reverb Type

vv = 0: Room1

= 1 : Room3

=3:Hal11

= 4 : Hall2

= 6 :Delay

= 8 :Stage

Senden

These Meldung wird gesandt, wenn eine Umschaltoperation des Schwellen und die Stoffe sind.

ausgeführrt wird.

Wenni these Meldung empfangen wird, wird der Nachhalttyp

eingestellt.

Format

0 7F 7I

Chorus Type(Chorustyp)

pp = 0;

= 0:Chorus1

= 1 :Chorus2
-2:Chorus3

2:Chorus3 = 3 :Chorus4

= 4: F-backChorus

= 5 Flanger

= 6 :ShortDelay

= 7 :ShortDelayFB

Senden These Meldung wird gesandt, wenn eine Umschaltoperation des Chorus oder eine andere Einstelloperation des Chorustyps ausgeführrt wird.

Empfang

Wenn die此种 Meldung empfangen wird, wird der Chorustyp eingestellt.

18 × 20

Senden

Version: 1.0

Model AP-45 MIDI Implementation Chart

Function ...		Transmitted	Recognized	Remarks
Basic Channel	Default Changed	1	1-16
		1-16	1-16
Mode	Default Messages Altered	Mode 3 X	Mode 3 X
		**********	**********
Note Number	True voice	21-108	0-127
		**********	0-127
Velocity	Note ON Note OFF	O 9nH V = 1-127 X 8nH V = 64	O 9nH V = 1-127 X 9nH V = 0,8nH V=**	** = Kein Zuammenhang
After Touch	Key's Ch's	X	X
		X	X
Pitch Bender		X	O
Control Change	0,32 1 5 6.38 7 10 11 64 65 66 67 71	O X X X O*1 X X X X X X O O O O O X X	O O O O*1 O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O	Bank select Modulation Portamento Time Data entry Volume Pan Expression Damper Portamento Sostenuto Soft Resonance
	72 73 74 84 91 93 98,99 100,101 120 121	X X X O O X	O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O	Release Time Attack Time Portamento Control Brightness Reverb send Chorus send NRPN LSB, MSB RPN LSB, MSB All sound off Reset all controller
Program Change :True #		O **********	O *2
System Exclusive		O	O
System : Song Pos Common : Song Sel : Tune		X X X	X X X
System : Clock Real Time : Commands		X X	X X
Aux : Local ON/OFF : All notes OFF Messages : Active Sense : Reset		X O X	X O O X
Remarks		*1 : Feinabstimmung und Grobabstimmung senden/empfangen und RPN Null, Tonbeugungsempfindlichkeit, Vibrationsrate, Vibrationstiefe, Vibrationsverzögerung, Filter-Abkappfrequenz, Filterresonanz, Filter/Verträker-Hülkurven-Anstiegeszeit, Filter/ Verträker-Hülkurven-Abklingzeit und Filter/Verträker-Hülkurven-Freigabezeit empfangen. *2 : Siehe die Programmnummertable auf Seite G-33.

O:Yes
X:No

Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht.

CASIO
