Produkttyp	Generator
Marke	Einhell
Modell	BT-PG 850/3
Dauerleistung	850 W
Maximale Leistung	900 W
Ausgangsspannung	230 V ~
Frequenz	50 Hz
Motortyp	4-Takt Benzinmotor
Tankinhalt	4 L
Laufzeit bei 50% Last	ca. 6 Stunden
Startsystem	Seilzugstarter
Steckdosen	1 Steckdose 230 V / 16 A
Schallpegel	95 dB(A)
Abmessungen (L × B × H)	450 × 350 × 400 mm
Gewicht	25 kg
Kühlung	Luftkühlung
Empfohlener Kraftstoff	Bleifreies Benzin ROZ 95
Motoröl	SAE 10W-30
Schutz	Thermoschalter
Verwendung	Außenbereich, Notstromversorgung
Regelmäßige Wartung	Öl vor Gebrauch prüfen, Luftfilter alle 25 Std. reinigen, Öl nach 50 Std. wechseln
Sicherheitshinweise	Nicht in Innenräumen verwenden, von brennbaren Materialien fernhalten, nicht überlasten
Ersatzteile	Erhältlich bei Einhell

Häufig gestellte Fragen - BT-PG 850/3 EINHELL

Wie starte ich den Generator BT-PG 850/3?

Stellen Sie sicher, dass der Tank Benzin enthält und der Ölstand korrekt ist. Öffnen Sie den Benzinhahn, schalten Sie die Zündung auf ON, betätigen Sie den Choke, ziehen Sie dann am Seilzugstarter, bis der Motor anspringt. Sobald er warm ist, schließen Sie den Choke allmählich.

Welches Öl für den Motor verwenden?

Verwenden Sie ein 4-Takt Motoröl der Qualität SAE 10W-30. Prüfen Sie den Stand vor jedem Start und wechseln Sie das Öl nach den ersten 50 Betriebsstunden, danach alle 100 Stunden.

Kann ich empfindliche elektronische Geräte an diesen Generator anschließen?

Dieser Generator liefert eine normale Wechselspannung. Für empfindliche Geräte wie Computer oder Fernseher wird die Verwendung eines Wechselrichters oder Spannungsreglers empfohlen, da die Ausgangsspannung Schwankungen aufweisen kann.

Welche maximale Leistung kann der Generator liefern?

Die Dauerleistung beträgt 850 W, mit einer Spitzenleistung von 900 W für einige Sekunden. Überschreiten Sie diese Werte nicht, um Schäden am Generator zu vermeiden.

Kann ich den Generator bei Regen oder feuchter Umgebung verwenden?

Nein, verwenden Sie den Generator niemals bei Regen oder feuchten Bedingungen. Stellen Sie ihn auf eine trockene, vor Witterung geschützte Fläche mit guter Belüftung, um Stromschlagrisiken zu vermeiden.

Wie pflege ich den Luftfilter?

Reinigen Sie den Luftfilter alle 25 Betriebsstunden oder häufiger in staubiger Umgebung. Entfernen Sie ihn, waschen Sie ihn mit Seifenwasser, trocknen Sie ihn vollständig und tränken Sie ihn leicht mit Motoröl, bevor Sie ihn wieder einbauen.

Was tun, wenn der Generator nicht startet?

Überprüfen Sie zuerst den Kraftstoff- und Ölstand. Stellen Sie sicher, dass der Benzinhahn geöffnet ist und die Zündung auf ON steht. Kontrollieren Sie die Zündkerze: Reinigen oder ersetzen Sie sie, wenn sie verschmutzt ist. Überprüfen Sie auch, ob der Choke korrekt betätigt wird.

Wie lagere ich den Generator langfristig?

Entleeren Sie den Benzintank oder fügen Sie einen Kraftstoffstabilisator hinzu. Lassen Sie den Motor laufen, bis er stoppt, um den Vergaser zu entleeren. Lassen Sie das Altöl ab, reinigen Sie das Gerät und bewahren Sie es an einem trockenen, sauberen Ort auf.

Was bedeutet die rote Leuchte am Generator?

Die rote Leuchte zeigt eine Störung an: Überlast, Ölmangel oder Spannungsproblem. Stoppen Sie den Generator sofort, identifizieren Sie die Ursache (Geräte abziehen, Öl prüfen) und starten Sie nach Behebung neu.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind auf der Website von Einhell oder bei autorisierten Händlern erhältlich. Halten Sie das genaue Modell BT-PG 850/3 bereit, um die richtigen Teile zu bestellen.

BEDIENUNGSANLEITUNG BT-PG 850/3 EINHELL

Art.-Nr.: 41.512.35 I.-Nr.: 11011

BT-PG 850/3

1

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der Hinweisschilder auf dem Gerät (Bild 8)

1. Achtung! Bedienungsanleitung lesen.
2. Achtung! Heiße Teile. Abstand halten.
3. Achtung! Während des Tankens Motor abstellen.
4. Achtung! Nicht in unbelüfteten Räumen betreiben.

1. Sicherheitshinweise

• Es dürfen keine Veränderungen am Stromerzeuger vorgenommen werden.
• Es dürfen für Wartung und Zubehör nur Originalteile verwendet werden.
  ●Achtung: Vergiftungsgefahr, Abgase, Kraftstoffe und Schmierstoffe sind giftig, Abgase dürfen nicht eingeatmet werden.
  ●Kinder sind vom Stromerzeuger fernzuhalten
  ●Achtung: Verbrennungsgefahr, Abgasanlage und Antriebsaggregat nicht berühren
  ●Benutzen Sie einen geeigneten Gehörschutz, wenn Sie sich in der Nähe des Gerätes befinden.
  ●Achtung: Benzin und Benzindämpfe sind leicht entzündlich bzw. explosiv.
  ●Den Stromerzeuger nicht in unbelüfteten Räumen oder in leicht entflammbarer Umgebung betreiben. Wenn der Generator in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden. Achtung: Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandgefahr, darf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.
  ●Explosionsgefahr: Den Stromerzeuger niemals in Räumen mit leicht entzündlichen Stoffen betreiben.
  ●Die voreingestellte Drehzahl des Herstellers darf nicht verändert werden. Stromerzeuger oder angeschlossene Geräte können beschädigt

werden.

● Während des Transports ist der Stromerzeuger gegen Verrutschen und Kippen zu sichern.

- Den Generator mindestens 1m entfernt von Wänden oder angeschlossenen Geräten aufstellen.

●Dem Stromerzeuger einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standortwechsel während des Betriebes ist verboten.

- Beim Transport und Auftanken den Motor stets abschalten.

●Darauf achten, dass beim Auftanken kein Kraftstoff auf den Motor oder Auspuff verschüttet wird.

●Stromerzeuger niemals bei Regen oder Schneefall betreiben.

●Den Stromerzeuger nie mit nassen Händen anfassen

●Schützen Sie sich vor elektrischen Gefahren.

●Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (H07RN..).

- Bei Verwendung von Verlängerungsleitungen darf deren Gesamtlänge für 1,5 mm ² 50 m, für 2,5 mm ² 100 m nicht überschreiten.

●An den Motor- und Generatoreinstellungen dürfen keine Veränderungen vorgenommen werden.

●Reparatur- und Einstellarbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt werden.

●Nicht in der Nähe von offenem Licht, Feuer oder Funkenflug betanken, bzw. den Tank entleeren. Nicht rauchen!

●Berühren Sie keine mechanisch bewegten oder heißen Teile. Entfernen Sie keine Schutzabdeckungen.

●Die Geräte dürfen keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungs-temperatur -10 bis +40°, Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90 % (nicht kondensierend)

●Der Generator wird von einem Verbrennungsmotor angetrieben, der im Bereich des Auspuffes (auf der gegenüber liegenden Seite der Steck-dose) und Auspuffaustritts Hitze erzeugt. Meiden Sie die Nähe dieser Oberflächen wegen der Gefahr von Hautverbrennungen.

- Bei den technischen Daten unter Schallleistungspegel (LWA) und Schalldruckpegel (LWM) angegebene Werte stellen Emissionspegel dar und sind nicht zwangsläufig sichere Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverlässig zur Bestimmung eventuell erforderlicher, zusätzlicher Vorsichtsmaßnahmen herangezogen werden.

D

Einflussfaktoren auf den aktuellen Immissionspegel der Arbeitskraft schließen die Eigenschaften des Arbeitsraumes, andere Geräuschquellen, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist, ein. Ebenfalls kann der zulässige Immissionspegel von Land zu Land abweichen. Dennoch wird diese Information dem Betreiber der Maschine die Möglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen.

●Verwenden Sie keine elektrische Betriebsmittel (auch Verlängerungskabel und Steckverbindungen), die fehlerhaft sind.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

⚠️ WARNING

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

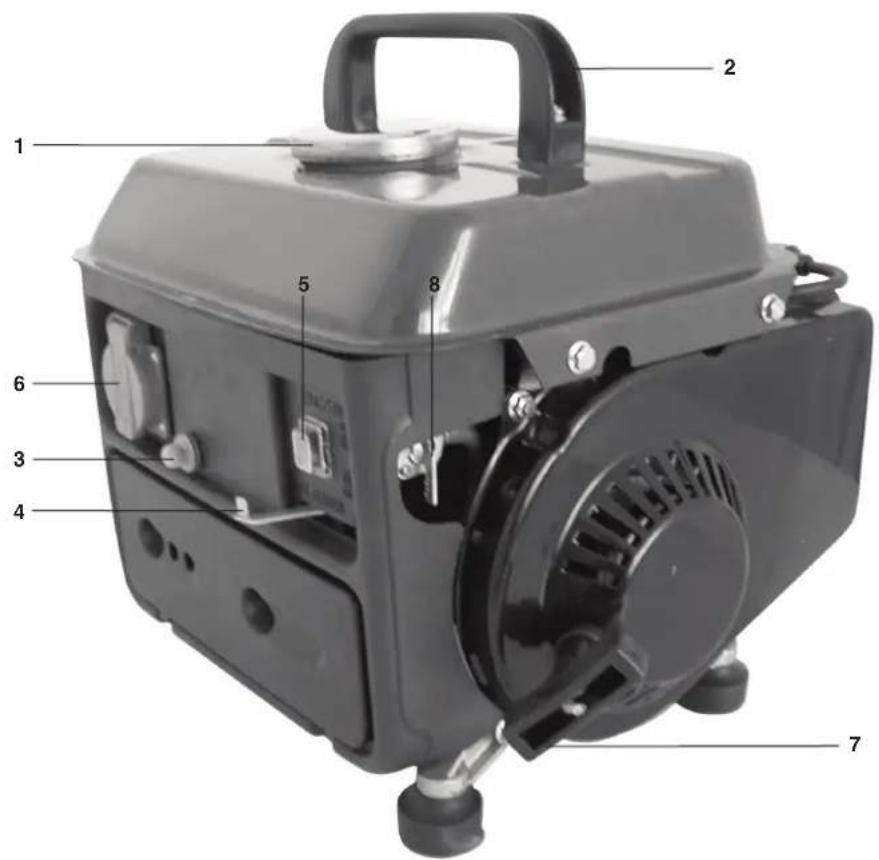

2. Gerätebeschreibung (Bild 1/2)

1. Tankdeckel
2. Tragegriff
3. Sicherheitsauslöser
4. Chokehebel
5. Ein-/Ausschalter
6. 230V-Steckdose
7. Reversierstarter
8. Benzinhahn
9. Schraubensatz für Tragegriffmontage
10. Zündkerzenschlüssel

4. Technische Daten

Generator: Synchron

Schutzart: IP23M

Dauerleistung S1: 650VA / 650W

Maximalleistung S2 2min: 720 VA/720 W

Nennspannung: 230V\~

Nennstrom: 2,8 A \~

Frequenz: 50 Hz

Bauart Antriebsmotor: 1 Zyl. 2 Takt luftgekühlt

Hubraum: 63cm ⁴

Max. Leistung: 1,2kW / 1,65 PS

Kraftstoff: Mischung 1:40

Tankinhalt: 4,21

Verbrauch bei 2/3 Last: ca. 0,7l/h

Gewicht: 16,5

Schalldruckpegel L_pA : 74 dB(A)

Schallleistungspegel L_WA / Unsicherheit K_WA

94 dB(A) / 1,88 dB(A)

Zündkerze: LDF6TC (NGK BM7A)

3. Bestimmungsgemäße Verwendung

Das Gerät ist für Anwendungen, welche einen Betrieb an einer 230 V Wechselspannungsquelle vorsehen, geeignet. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen. Zweck des Generators ist der Antrieb von Elektrowerkzeugen und die Stromversorgung von Beleuchtungsquellen. Bei Haushaltsgeräten prüfen Sie bitte die Eignung nach den jeweiligen Herstellerangaben. Fragen Sie im Zweifel einen autorisierten Fachhändler des jeweiligen Gerätes.

Betriebsart S1 (Dauerbetrieb)

Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden.

Betriebsart S2 (Kurzzeitbetrieb)

Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden. Danach muss die Maschine eine Zeitspanne stillstehen, um sich nicht unzulässig zu erwärmen.

D

5. Vor Inbetriebnahme

5.1 Elektrische Sicherheit:

elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfreien Zustand sein.
- Es dürfen nur Geräte angeschlossen werden, deren Spannungsangabe mit der Ausgangsspannung des Stromerzeugers übereinstimmt.
- Niemals den Stromerzeuger mit dem Stromnetz (Steckdose) verbinden.
●Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.

5.2 Umweltschutz

●verschmutztes Wartungsmaterial und Betriebsstoffe in einer dafür vorgesehenen Sammelstelle abgeben
●Verpackungsmaterial, Metall und Kunststoffe dem Recycling zuführen.

5.3 Montage

Den Messbecher aus dem Tank nehmen (Bild 3a) und in die Aussparung an der Unterseite des Tankdeckels einstecken (Bild 3b). Den Tankdeckel auf den Tankverschluss aufschrauben. Den Tragegriff (2) mit dem Schraubensatz (9) an den Tank schrauben (Bild 3c).

5.4 Erdung

Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäuses nötig. Hierzu ein Kabel auf der einen Seite am Erdungsanschluss des Generators (Abb. 4) und auf der anderen Seite mit einer ex-ternen Masse (z. B. Staberder) verbinden.

6. Bedienung

Achtung! Vor Erstinbetriebnahme müssen Sie den Tank mit Benzingemisch im Mischungsverhältnis 1:40 füllen. Hierzu können Sie den im Inneren des Tankes befindlichen Messbecher (Abb. 3b) verwenden (Achtung: Die Füllmenge pro Teilstrich beträgt 20 ml). Das Benzingemisch muss vor dem Einfüllen in den Tank geschüttelt werden.

●Kraftstoffstand prüfen, eventuell nachfüllen
●Für ausreichende Belüftung des Geräts sorgen
●Vergewissern Sie sich, dass das Zündkabel an der Zündkerze befestigt ist
●Die unmittelbare Umgebung des Stromerzeugers begutachten

●Eventuell angeschlossenes elektrisches Gerät vom Stromerzeuger trennen

Mischung	Normalbenzin bleifrei	2- Takt - Öl
1:40	1| 25 ml
	2| 50 ml
	3| 75 ml
	4| 100 ml

6.1 Motor starten

●Benzinhahn (8) öffnen; hierfür den Hahn nach unten drehen
●Ein-/Ausschalter (5) auf Stellung "ON" bringen
●Chokehebel (4) auf Stellung I \ I bringen
●Den Motor mit dem Reversierstarter (7) starten; hierfür am Griff kräftig anziehen, sollte der Motor nicht gestartet haben, nochmals am Griff anziehen
●Chokehebel (4) nach dem Starten des Motors (nach ca. 15-30 s) nach rechts schieben.

Achtung!

Beim Starten mit dem Reservierstarter kann es durch plötzlichen Rücksschlag, verursacht durch den anlaufenden Motor, zu Verletzungen an der Hand kommen. Tragen Sie zum Starten Schutzhandschuhe.

6.2 Belasten des Stromerzeugers

●Zu betreibende Geräte an die 230 V\~ Steckdose (6) anschließen

Achtung: Diese Steckdose darf dauernd (S1) mit 650W und kurzzeitig (S2) für max. 2 Minuten mit 720W belastet werden.

●Der Stromerzeuger ist für 230 V\~ Wechselspannungsgeräte geeignet

- Den Generator nicht an ein Haushaltsnetz anschließen, dadurch kann eine Beschädigung des Generators oder anderer Elektrogeräte im Haus verursacht werden.

Hinweis: Manche Elektrogeräte (Motorstichsägen, Bohrmaschinen usw.) können einen höheren Stromverbrauch haben, wenn sie unter erschwerten Bedingungen eingesetzt werden.

D

6.3 Motor abstellen

• Den Stromerzeuger kurz ohne Belastung laufen lassen, bevor Sie ihn abstellen, damit das Aggregat "nachkühlen" kann
  ●Den Ein-/Ausschalter (5) auf Stellung "STOP" bringen

●Den Benzinhahn schließen. Achtung! Der Stromerzeuger ist mit einem Überlastungsschutz ausgestattet.

Dieser schaltet die Steckdose (6) ab. Durch Drücken des Überlastungsschutzes (3) kann die Steckdose (6) wieder in Betrieb genommen werden.

Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnehmen oder entfernen Sie defekte angeschlossene Geräte.

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab und ziehen Sie den Zündkerzenstecker von der Zündkerze.

Achtung: Stellen Sie das Gerät sofort ab und wenden Sie sich an Ihre Service Station:

• Bei ungewöhnlichen Schwingungen oder Geräuschen
• Wenn der Motor überlastet scheint oder Fehlzündungen hat

7.1 Reinigung

●Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
●Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
●Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Luftfilter (Abb. 5/6)

Der Luftfilter sollte alle 30 Betriebsstunden gereinigt werden.

●Entfernen Sie den Luftfilterdeckel (Abb.5)
●Entfernen Sie das Filterelement (Abb.6)
●Reinigen Sie das Filterelement mit Seifenwasser, spülen es anschließend mit klarem Wasser und lassen es vor erneutem Einbau gut trocknen.
●Der Zusammenbau erfolgt in umgekehrter Reihenfolge

7.3 Zündkerze (Abb. 7)

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

●Ziehen Sie den Zündkerzenstecker mit einer Drehbewegung ab.
●Entfernen Sie die Zündkerze mit dem beiliegenden Zündkerzenschlüssel
●Der Zusammenbau erfolgt in umgekehrter Reihenfolge

7.4 Wartung

- Im Geräteinneren befinden sich keine zu wartenden Teile.

7.5 Lagerung

Achtung: Ein Fehler bei der Befolgung dieser Schritte kann zur Folge haben, dass sich Ablagerungen an der Vergaserinnenwand bilden, was ein erschwertes Anlassen oder einen dauerhaften Schaden an der Maschine zur Folge haben kann.

1. Führen Sie alle allgemeinen Wartungsarbeiten durch, welche im Abschnitt Wartung in der Bedienungsanleitung stehen.
2. Lassen Sie den Treibstoff aus dem Tank ab (Benutzen Sie hierzu eine handelsübliche Kunststoff-Benzinpumpe aus dem Baumar
3. Nachdem der Treibstoff abgelassen ist, starten Sie die Maschine.
4. Lassen Sie die Maschine im Leerlauf weiterlaufen bis sie stoppt. Das reinigt den Vergaser vom restlichen Treibstoff.
5. Lassen Sie die Maschine abkühlen.(ca. 5 Minuten)
6. Entfernen Sie die Zündkerze (siehe Punkt 7.3).
7. Füllen Sie eine Teelöffel große Menge 2-Takt Motoröl in die Feuerungskammer. Ziehen Sie einige male vorsichtig die Anlasserleine heraus, um die inneren Bauteile mit dem Öl zu benetzen. Setzen Sie die Zündkerze wieder ein.

8. Säubern Sie das äußere Gehäuse der Maschine.

9. Bewahren Sie die Maschine an einem kalten, trockenen Platz außerhalb der Reichweite von Zündquellen und brennbaren Substanzen auf.

Düngemittel oder andere chemische Gartenprodukte beinhalten häufig Substanzen, welche die Korrosion von Metallen beschleunigen. Lagern Sie die Maschine nicht auf oder in der Nähe von Düngmittel oder anderen Chemikalien.

Wiederinbetriebnahme

1. Entfernen Sie die Zündkerze.
2. Ziehen Sie die Starterleine mehrmals heraus um die Feuerungskammer von Ölrückständen zu reinigen.
3. Säubern Sie die Zündkerzenkontakte oder setzen Sie eine neue Zündkerze ein.
4. Füllen Sie den Tank.

Transport

Wenn Sie das Gerät transportieren möchten entleeren Sie zuvor den Benzintank wie im Unterpunkt 2 im Kapitel Lagerung erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz.

7.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

●Typ des Gerätes
- Artikelnummer des Gerätes
●Ident-Nummer des Gerätes
●Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach

D

D

9. Störungen beheben

Störung Ursache Maßnahme
Motor kann nicht gestartet werden	Zündkerze verrußt	Zündkerze reinigen, bzw. tauschen. Elektrodenabstand 0,6 mm
	kein Kraftstoff	Kraftstoff nachfüllen / Benzinhahn überprüfen lassen
Generator hat zu wenig oder keine Spannung	Regler oder Kondensator defektÜberstromschutzschalter ausgelöstLuftfilter verschmutzt	Fachhändler aufsuchenSchalter betätigen und Verbraucher verringernFilter reinigen oder ersetzen

F

Attention!

4. TECHNISCHE GEGEVENS

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

®erklärt folgende Konformität gemäß EU-Richtlinle und Normen für Artikel
① explains the following conformity according to EU directives and norms for the following product
déclare la conformité suivante selon la directive CE et les normes concernant l'article
①dichlara la seguente conformità secondo la direttiva UE e le norme per l'articolo
verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
⑤ declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
● declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
©attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
③förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
®vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatlmukset
©tõendab toote vastavust EL direktllville ja standarditele
©vydává následující prohlášení o shodě podle směrnice EU a norem pro výrobek
potrjuje sledečo skladnost s smernico EU In standardi za izdelek
☑vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a norlem pre výrobok
a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

deklaruje zgodność wymienłonego ponlżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑩декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaidro šādu atbilstību ES direktīvai un standartiem
apibūdina ši atitikimą EU reikalavimams ir prekės normoms
① declară următoarea conformitate conform directivei UE și normelor pentru articolul
©δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
ns potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑬ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
③кја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
⑯Ürünü İle İlgili AB direktlfleri ve normalı gereğlçe aşağıda açıklanan uygunluğu belirtir
⑨erklærer følgende samsvar I henhold til EU-direktivet og standarder for artikkel
⑮Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Stromerzeuger BT-PG 850/3 (Einhell)

87/404/EC_2009/105/EC
□ 2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
x 2004/108/EC
2004/22/EC
□ 1999/5/EC
□ 97/23/EC
□ 90/396/EC_2009/142/EC
89/686/EC_96/58/EC
x 2011/65/EC

x 2006/42/EC

□ Annex IV

Landau/Isar, den 22.11.2011

First CE: 11 Archive-File/Record: NAPR003597

Art.-No.: 41.512.35 I.-No.: 11011

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

F

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: [e-mail] • Internet: www.isc-gmbh.info

1

Service Holline kontakleren oder del ISC-Webäresse annelden - es wird Ihnen ohne Retourenummer zugeltell 2.2.3.2.3.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100.101.102.103.104.105.106.107.108.109.110.111.112.113.114.115.116.117.118.119.120.121.122.123.124.125.126.127.128.129.130.131.132.133.134.135.136.137.138.139.140.141.142.143.144.145.146.147.148.149.150.151.152.153.154.155.156.157.158.159.160.161.162.163.164.165.166.167.168.169.170.171.172.173.174.175.176.177.178.179.180.181.182.183.184.185.186.187.188.189.190.191.192.193.194.195.196.197.198.199.200.201.202.203.204.205.206.207.208.209.210.211.212.213.214.215.216.217.218.219.220.221.222.223.224.225.226.227.228.229.230.231.232.233.234.235.236.237.238.239.240.241.242.243.244.245.246.247.248.249.250.251.252.253.254.255.256.257.258.259.260.261.262.263.264.265.266.267.268.269.270.271.272.273.274.275.276.277.278.279.280.281.282.283.284.285.286.287.288.289.290.291.292.293.294.295.296.297.298.299.300.301.302.303.304.305.306.307.308.309.310.311.312.313.314.315.316.317.318.319.320.321.322.323.324.325.326.327.328.329.330.331.332.333.334.335.336.337.338.339.340.341.342.343.344.345.346.347.348.349.350.351.352.353.354.355.356.357.358.359.360.361.362.363.364.365.366.367.368.369.370.371.372.373.374.375.376.377.378.379.380.381.382.383.384.385.386.387.388.389.390.391.392.393.394.395.396.397.398.399.400.401.402.403.404.405.406.407.408.409.410.411.412.413.414.415.416.417.418.419.420.421.422.423.424.425.426.427.428.429.430.431.432.433.434.435.436.437.438.439.440.441.442.443.444.445.446.447.448.449.450.451.452.453.454.455.456.457.458.459.460.461.462.463.464.465.466.467.468.469.470.471.472.473.474.475.476.477.478.479.480.481.482.483.484.485.486.487.488.489.490.491.492.493.494.495.496.497.498.499.500.501.502.503.504.505.506.507.508.509.510.511.512.513.514.515.516.517.518.519.520.521.522.523.524.525.526.527.528.529.530.531.532.533.534.535.536.537.538.539.540.541.542.543.544.545.546.547.548.549.550.551.552.553.554.555.556.557.558.559.560.561.562.563.564.565.566.567.568.569.570.571.572.573.574.575.576.577.578.579.580.581.582.583.584.585.586.587.588.589.590.591.592.593.594.595.596.597.598.599.600.601.602.603.604.605.606.607.608.609.610.611.612.613.614.615.616.617.618.619.620.621.622.623.624.625.626.627.628.629.630.631.632.633.634.635.636.637.638.639.640.641.642.643.644.645.646.647.648.649.650.651.652.653.654.655.656.657.658.659.660.661.662.663.664.665.666.667.668.669.670.671.672.673.674.675.676.677.678.679.680.681.682.683.684.685.686.687.688.689.690.691.692.693.694.695.696.697.698.699.700.701.702.703.704.705.706.707.708.709.710.711.712.713.714.715.716.717.718.719.720.721.722.723.724.725.726.727.728.729.730.731.732.733.734.735.736.737.738.739.740.741.742.743.744.745.746.747.748.749.750.751.752.753.754.755.756.757.758.759.760.761.762.763.764.765.766.767.768.769.770.771.772.773.774.775.776.777.778.779.780.781.782.783.784.785.786.787.788.789.790.791.792.793.794.795.796.797.798.799.800.801.802.803.804.805.806.807.808.809.810.811.812.813.814.815.816.817.818.819.820.821.822.823.824.825.826.827.828.829.830.831.832.833.834.835.836.837.838.839.840.841.842.843.844.845.846.847.848.849.850.851.852.853.854.855.856.857.858.859.860.861.862.863.864.865.866.867.868.869.870.871.872.873.874.875.876.877.878.879.880.881.882.883.884.885.886.887.888.889.890.891.892.893.894.895.896.897.898.899.900.901.902.903.904.905.906 Koyole des Kaufelages belgegen und Art-Nr, und I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Koyole des Kaufelages belgegen und Art-Nr, und I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Koyole des Kaufelages belgegen und Art-Nr, und I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Koyole de Kaufelages belgegen und Art-Nr, und I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Koyole des Kaufelages belgegen und Art-Nr, und I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen und eine Koyole des Kaufel Agesen and Art-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, undDatum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge- Nr, und Datum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, und Datum anagen und eine Kaufelge-Nr, and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowieKaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anogen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1 Garantfall JA/NEN ankenzen sowie Kaufelge-Nr, and Datum anagen and I-Nr, anagen 1

Garantie: JA □ NEIN □ Kaufbeleg-Nr. / Datum:

Sehr geehre Kundin, sehr geehre Kunde,blitte beschrieben Sie uns die von Ihnen testgesteile Rehfuktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch Konnen wirfür Sie Ihre Rückamation schneller beabtehen und Ihnen schneller helfen. Eine zu ungeneue Beschreibung mit Begritten wie „Geset funktioniert nicht“,oder “Gerat delek „Verzogert hingegen die Beabelitung erheblich.

Welcher Feihler ist auqertein (genaue Angabe): Art.-NR.: I.-NR.:

Mobile:

PLZ OR

Sstrabe / Nr.:

Telefon:

Returnen-Nr. ISC:

Name:

1	Service HOLTINE: 01805 120 509 · www.isc-gmbh.info · Mo-Fr. 8:00-18:00 UHR(Fesnetzpreis: 14 cftmin, Mobilunkperise maximai: 42 cftmin; Augerhalb Deutschlands fallen stattdessen Gebuhren für ein regiñares Gesprach ins ctt. Fesntetz an.)

EH 12/2011 (01)
