Produkttyp	Einbauherd mit Induktionskochfeld und Elektrobackofen
Marke	Siemens
Modell	EX875LYE1E
Abmessungen (B x H x T)	90 cm x 85 cm x 60 cm
Gewicht	Ca. 72 kg
Stromversorgung	230 V / 400 V, 50/60 Hz, Gesamtleistung bis zu 11,5 kW
Anschlussart	Fester Anschluss mit Kabel, 5 Leiter
Anzahl Kochzonen	5 Induktionszonen
Ofenfunktionen	4D Heißluft, Umluft, Unterhitze, Oberhitze, Grill, Pyrolyse
Ofenreinigung	Pyrolyse mit automatischer Türverriegelung
Reinigung des Kochfelds	Glaskeramik, Reinigung mit Spezialreiniger
Sicherheit	Kindersicherung, automatische Abschaltung, Restwärmeanzeige
Ersatzteile verfügbar	Ofenlampe, Fettfilter, Pyrolyserohr
Reparierbarkeit	Reparaturindex nicht mitgeteilt, Ersatzteile über Kundendienst erhältlich
Allgemeine Informationen	Bedienungsanleitung enthalten, Garantieheft, Energieeffizienzklasse A+

Häufig gestellte Fragen - EX875LYE1E SIEMENS

Wie installiere ich den Siemens Herd EX875LYE1E?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Halten Sie die Sicherheitsabstände zu Wänden und Möbeln ein (mindestens 50 mm an den Seiten). Das Gerät muss an eine 400-V-Drehstromversorgung (oder 230 V je nach Konfiguration) mit einem geeigneten Schutzschalter angeschlossen werden.

Was tun, wenn das Induktionskochfeld nicht heizt?

Überprüfen Sie, ob der Standby-Modus deaktiviert ist und die Töpfe induktionsgeeignet sind. Wenn ein Fehlercode angezeigt wird (z. B. E..., lesen Sie in der Anleitung nach). Auch ein Strom- oder Verkabelungsproblem kann die Ursache sein.

Wie verwende ich die Pyrolysefunktion des Ofens?

Entfernen Sie alle Zubehörteile und groben Verschmutzungen. Wählen Sie die Pyrolysefunktion, die Tür verriegelt automatisch. Die Temperatur erreicht 500 °C. Der Zyklus dauert etwa 2 bis 3 Stunden. Nach dem Abkühlen wischen Sie die Asche mit einem feuchten Tuch ab.

Warum gibt der Ofen einen Signalton ab?

Die Signaltöne können das Ende eines Garvorgangs, einen Fehler (wie Überhitzung) oder eine nicht richtig geschlossene Tür anzeigen. Schlagen Sie im Fehlercode-Abschnitt der Anleitung nach, um das Signal zu identifizieren.

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie einen speziellen Glaskeramik-Reiniger und ein weiches Tuch oder einen Schaber. Vermeiden Sie scheuernde Schwämme. Bei eingebrannten Rückständen Reiniger auftragen und einige Minuten einwirken lassen.

Was bedeutet der Fehlercode E0001 auf dem Display?

Der Code E0001 weist in der Regel auf einen Kommunikationsfehler zwischen der Elektronik des Kochfelds und des Ofens hin. Schalten Sie das Gerät aus und nach einigen Minuten wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie wechsle ich die Ofenlampe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Glasabdeckung der Beleuchtung durch Drehen. Ersetzen Sie die Lampe (Typ G9, 25 W) durch eine neue. Setzen Sie die Abdeckung wieder ein und schließen Sie das Gerät wieder an.

Kann der Herd ohne das Kochfeld verwendet werden?

Nein, Kochfeld und Ofen teilen sich dieselbe Stromversorgung und Bedienelemente. Der Ofen kann unabhängig betrieben werden, aber das Kochfeld muss angeschlossen bleiben.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste Verriegelung (oft ein Schloss-Symbol) 4 Sekunden lang, bis ein Symbol angezeigt wird. Zum Deaktivieren wiederholen Sie den Vorgang.

Wo finde ich die vollständige Bedienungsanleitung des Geräts?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com zum Download verfügbar. Sie können sie auch per E-Mail über die Produktseite anfordern.

BEDIENUNGSANLEITUNG EX875LYE1E SIEMENS

Bestimmungsgemäßer Gebrauch

3

Bestimmungsgemäßer

Gebrauch

Wichtige Sicherheitshinweise .. 4

Umweltschutz....4

Umweltgerecht entsorgen. . . . . . . . . 4

Kabelloser Temperatursensor .. 5

Vorbereitung und Pflege des kabellosen

Temperatursensors 5

Reinigen 7

Konformitätserklärung. . . . . . . . . . . . . 7

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.siemens-home.com und

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen

berät Sie unsere Siemens Info Line

unter Tel.: [phone]* (Mo-Fr:

8.00-18.00 Uhr erreichbar) oder unter

[e-mail]

*) Nur für Deutschland gültig.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls geht jeglicher Anspruch auf Schadenersatz verloren.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer

de

Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

mitführen und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

⚠ Warning

Verletzungsgefahr!

■ Die Batterie im kabellosen Temperatursensor kann beschädigt werden oder bersten, wenn sie zu heiß wird. Den Sensor nach dem Kochen vom Kochfeld nehmen und nicht in der Nähe von Wärmequellen aufbewahren.
■ Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heiß sein. Zum Abnehmen Küchenhandschuhe oder ein Küchentuch verwenden.

Wichtige Sicherheitshinweise

⚠️ Warning Gefahr durch Magnetismus!

Der kabellose Temperatursensor ist magnetisch. Die magnetischen Elemente können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beschädigen. Träger von elektronischen Implantaten sollten daher den Temperatursensor nicht in den Taschen ihrer Kleidung

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Temperatursensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser Temperatursensor

Für detaillierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen Temperatursensors

In diesem Abschnitt erhalten Sie folgende Informationen:

■ Aufkleben des Silikonpatches
■ Verwendung des kabellosen Temperatursensors
■ Auswechseln der Batterie

Temperatursensor und Silikonpatches erhalten Sie im Fachhandel oder über unseren technischen Kundendienst. Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Silikonpatches

HZ39050 Temperatursensor und Set mit 5 Silikonpatches

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgeschirr.

Wird ein Kochtopf zum ersten Mal mit den Kochfunktionen verwendet, muss ein Silikonpatch angebracht werden.

Gehen Sie wie folgt vor:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut trocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auf den Topf kleben.

1. Den Silikonpatch andrücken, auch die Innenfläche.

Der Klebstoff benötigt zur korrekten Aushärtung 1 Stunde. Das Kochgeschirr während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.
■ Sollte sich der Silikonpatch ablösen, muss ein neuer verwendet werden.

Verwendung des kabellosen Temperatursensors

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfekt anpasst.

■ Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
Der Temperatursensor darf nicht auf ein anderes heißes Kochgeschirr ausgerichtet werden, um eine Überhitzung zu vermeiden.
■ Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sie ihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

Auswechseln der Batterie

Wenn das Symbol am kabellosen Temperatursensor gedrückt wurde und die LED nicht aufleuchtet, hat sich die Batterie entladen.

Auswechseln der Batterie:

1. Die Silikonabdeckung vom Gehäuseunterteil abnehmen. Die Schrauben mit einem Schraubendreher aufschrauben.

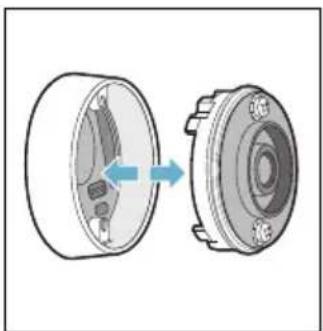

1. Das Gehäuseoberteil abziehen. Die alte Batterie entfernen. Die neue Batterie einschieben. Dabei auf die Polung achten.

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Kontakte nicht berühren.

1. Gehäuseoberteil und Gehäuseunterteil wieder zusammenstecken. Dabei auf die korrekte Ausrichtung der Kontaktstifte achten.

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Temperatursensors anbringen.

Hinweis: Verwenden Sie nur hochwertige Batterien des Typs CR2032. Sie halten besonders lange.

Reinigen

Temperatursensor

Reinigen Sie den Temperatursensor mit einem feuchten Tuch. Niemals in der Geschirrspülmaschine reinigen. Nicht ins Wasser tauchen und nicht unter fließendem Wasser reinigen.

Entfernen Sie den Temperatursensor nach dem Kochen vom Kochtopf. Bewahren Sie ihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nähe von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Temperatursensor reinigen und abtrocknen. Für die Spülmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

■ Regelmäßig die Verschmutzungen und Fettspritzer entfernen.
■ Zur Reinigung einen weichen Lappen oder Wattestäbchen und Fensterputzmittel verwenden.

Hinweise

■ Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es könnte verschmutzt werden oder verkratzen.

Konformitätserklärung

Hiermit erklärt BSH Hausgeräte GmbH, dass das Gerät mit der Funktion Kabelloser Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.

Eine ausführliche R&TTE-Konformitätserklärung finden Sie im Internet unter www.siemens-home.com auf der Produktseite Ihres Gerätes unter Zusätzliche Dokumente.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch BSH Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Marken und Markennamen der jeweiligen Firmen.

Table of contents

Intended use

8

Intended use

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.
