BEDIENUNGSANLEITUNG FMD 963B SK.C HOTPOINT

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Reinigung und Pflege, 28

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Geräteur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

FMD 963

Vorsichtsmaßregeln und Hinweise, 29

Allgemeine Sicherheit

Entsorgung

Manuelles Öffnen der Geräteür

Beschreibung Ihres Waschvollautomaten, 30-31

Bedienblende

Display

Durchführung eines Waschprogramms, 32

Programme und Funktionen, 33

Programmtabelle

Waschfunktionen

Waschmittel und Wäsche, 34

Waschmittelschublade

Vorsortieren der Wäsche

Sonderprogramme

Unwuchtkontrollsystem

Störungen und Abhilfe, 35

Kundendienst, 36

Hotpoint

ARISTON

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfällig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zuziehen.
! Lesen Sieitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationenhinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellien, dass der Waschvollautomat keine Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigungitte nicht an und kontaktieren Sie ihren Handler.

1. Die 4 Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil und das entsprechende Abstandsstück abnehmen (siehe Abbildung).

2. Die LÖcher mittels der mitgelieferten Kunststoffstöpsel schließen.

3. Sümmtliche Teile aufbewahren: Sollete der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnliches anzulehnen.

1. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehender vorderen StellfuBe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsflache zu ermittelnde Neigungsgrad darf 2^

nicht überschreiben.

Eine prazise Nivellierung verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusahe und ein Verrücken des Gerätes vermieden werden. Bei Teppichboden müssen die StellüBe so reguliert werden, dass ein ausreichender Freiraum zur Belüfung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34 -Zoll-Gewindeanschluss an (siehe Abbildung).

Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

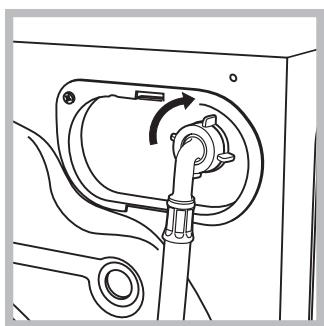

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf nicht eingeklemmt oder abgeknigt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe darüberstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.

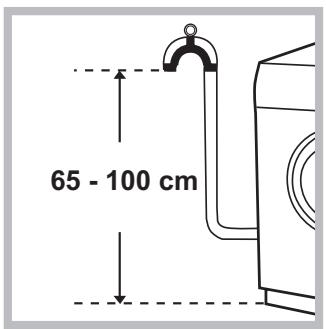

Anschluss des Ablaufschlauches

SchlieBen Sie den Ablaufschlauch, ohneihn darauf zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an;

oder hängen Sie
diesen in ein Becken
oder eine Wanne ein;
befestigen Sie den
Schlauch in diesen
Falle mittels der mit
gelieferten Führung
an dem Wasserhahn
(siehe Abbildung).
Das frei Ablau
fschlauchende darf

nicht unter Wasser bleiben.

! Verlängerungsschläuche sollenn nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiben.

Elektroanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehe darüber hende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe darüberstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Aufernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,dasGeratGewitternundUnwettern auszusetzen.

! Die Steckdose muß jederzeit zugänglich sein.

! Verwenden SieittekeineVerlangerungen oderMehrfachstecker.
! Das Netzkabelarf nichtgebogen bzw.ein-geklemmt werden.
Das Versorgungskabelarfurdur durch autorisierteFachkräfteausgetauschtwerden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm Auto reinigen ein (siehe „Reinigung des Gerätes").

Technische Daten
Modell	FMD 963
Abmessun- ge	Breite 59,5 cm Höhe 85 cm Tiefe 60,5 cm
Fassung- svermögen	1 bis 9 kg
Elektroan- schlüsse	siehe das am Gerät befindli- che Typenschild
Wasseran- schlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter
Schleuder- touren	bis zu 1600 U/min.
Prüfpro- gramme gemäß der Richtlinien 1061/2010 und 1015/2010	Programm 2 (60°) (erster tastendruck); Standard Baumwolle 60°C. Programm 2 (40°) (zwiter tastendruck); Standard Baumwolle 40°C.
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elettroma- gnetische Verträglichkeit) - 2012/19/EU - 2006/95/CE (Niederspannung)

Abstellen der Wasser- und Strom-versorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehauseteile und die Teile aus Gummi konnen mit einem mit warmer Spulmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Lose- und Scheuermittel.
Die Waschmaschine verfügbar über ein Auto reinigen-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel konnen bei thisem Waschgang Waschmittel (10% von der für gering verschmutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen.

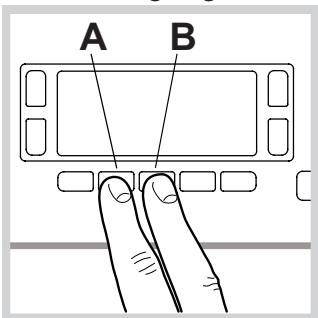

Um das Programm zu aktivieren, drücken Sie fünf Sekunden lang gleichzeitig die Tasten A und B (siehe abb.).

Das Programm startet automatisch und dauert etwa 70 Minuten. Um den Zyklus anzuhalten, drücken

Sie die Taste START/PAUSE.

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an undziehen Sie sie nachvorne hin hersus (siehe Abbildung).Spulen Sie sie regelmäßig unter flieBendem Wasser grundlichaus.

Pflege der Gerätür und Trommel

• Lassen Sie die Geräte tür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker hersus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

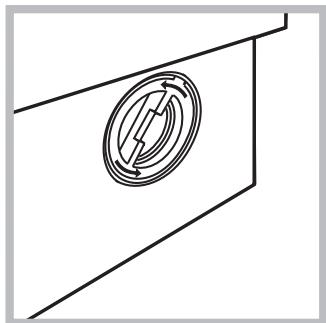

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist gaz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sichere, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrucken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzten führen.

!Verwenden Sie niemals bereits gebrauchte Schläuche.

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführten werden.
• Der Waschvollautomat damit nur von Erwachsenen und gemäß den Anleitungen dieser Handbuch's bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräteur nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlrend des Waschgangs kann die Geräteur sehr heißen werden.
• Muss das Gerät versetzt werden, sollen den hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte)dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte,müssen separat gesammelt werden,um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol

"durgehastriche Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Geräteür

Sollete die Gerätür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmer und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.

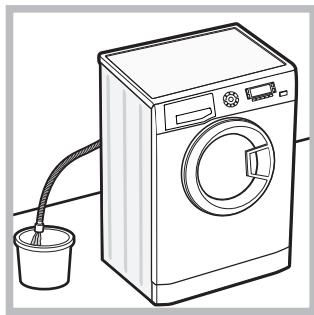

2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls setzen Sie das überschüsse Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.
3. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

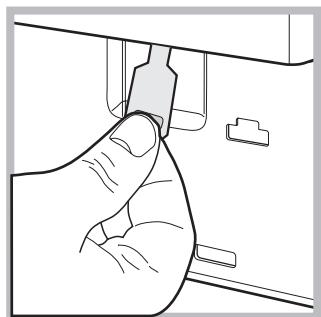

1. Befreien Sie mithilfe der auf der Abbildung veranschaulichen Zunge (nach vorneziehen) die Kunststoff-Spannvorrichtung aus der Arretierung;ziehen Sie letztere dann nach unten und offen Sie gleichzeitig die Geräteür.
2. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrücken.

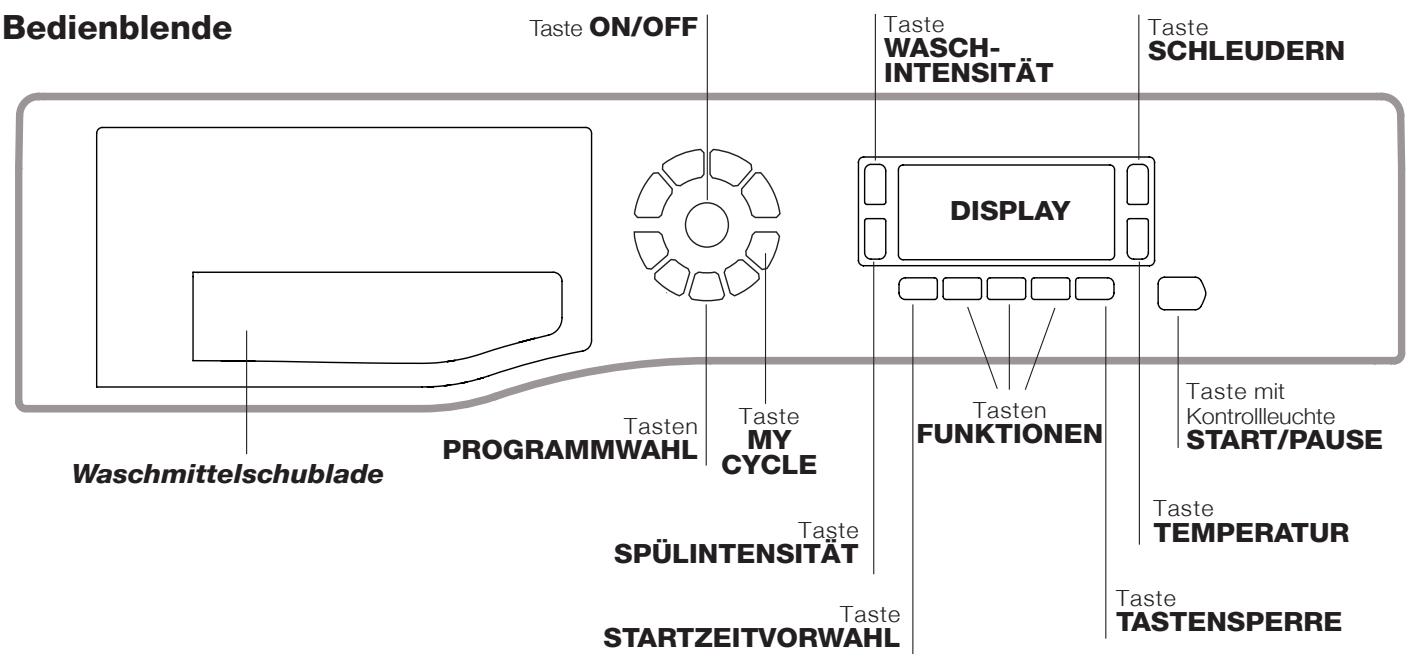

Beschreibung Ihres Waschvollautomaten

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste ON/OFF: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrolleuchte START/ PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewöllter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmtabelle").

Taste MY CYCLE: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicher-ten Zyklus abzurufen, drücken Sie die Taste MY CYCLE.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwahlen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste WASCHINTENSITÄT: Drücken Sie diese Taste, um die gewünschte Waschintensität zu wahlen.

Taste SPÜLINTENSITät: Drücken Sie diese Taste, um die gewünschte Spülung auszuwahlen.

Taste SCHLEUDERN: Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschreiben. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATUR: Drücken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste TASTENSPERRE: Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeit an, dass die Bedienblende gespeppt ist (mit Ausnahme der Taste ON/OFF). Auf diese Weise wird verhindert, dass ein Programm aus Versohen geändert wird, vor allem, wenn keine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL: Zur Vorwahr der Startzeit des gewährten Programms drücken Sieitte diese Taste. Die Zeitverzogerung wird auf dem Display angezeigt.

Taste mit Kontrollleuche START/PAUSE: Sobald die grüne Kontrollleuche auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuche auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuche schaltet auf orangefarbenes Blinklicht. Wenn das Symbol O nicht leuchtet, kann die Geräteur geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

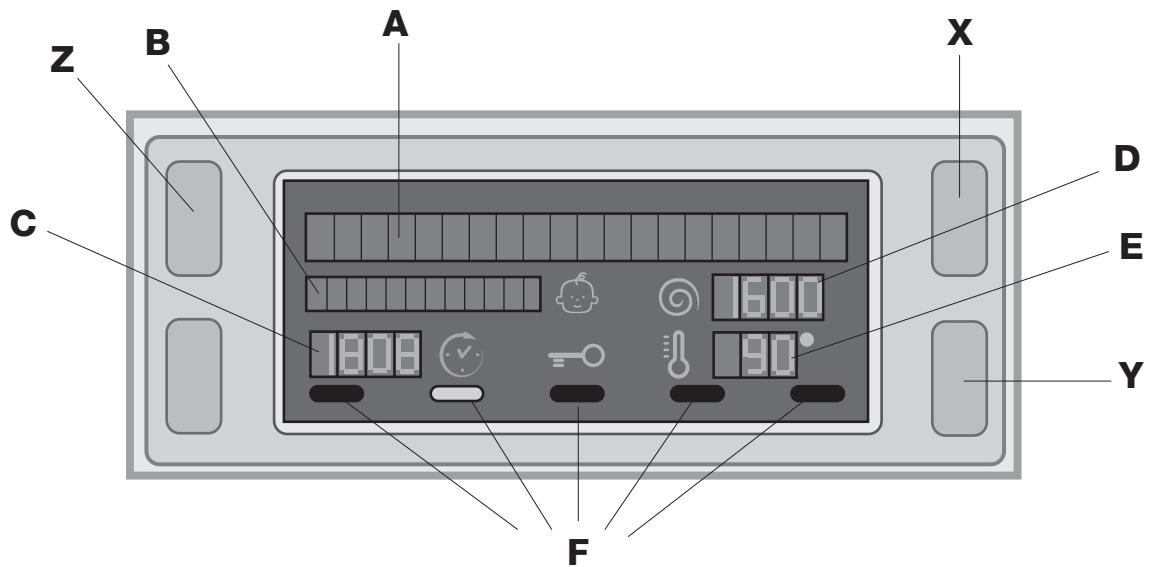

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschnitt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEI-TVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässst; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählt werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrolleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestelltten Programm kompatibel ist.

Symbol Geratetur gespert O

Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetur gespeert ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetur öffnen.

NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

Vor dem ersten Einschalten werden Sie zur Auswahr der Sprache aufgefordert, und das Display blendet automatisch das Menu zur Sprachauswahl ein.

Wahlen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auswahl auf die Taste Z.

Um die Sprache zu ändern, schalten Sie das Gerät aus und drücken gleichzeitig die in der Abbildung mit X, Y und Z gekennzeichneten Tasten. Nach dem ertönen eines akustischen Signals wird das Menu der Sprachauswahl angezeigt

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste , woraufhin auf dem Display die Meldung POWER EIN entscheid; die Kontrolleuchte START/PAUSE blinking langsam grün.

2. EINFULLEN DER WÄSCHE. Öffnen Sie die Gerätür. Füllen Sie die Wäsche ein. Achten Sie hierbeiitte darauf, die in der Programmtabelle (auf der nachsten Seite) angegebene Wäschemenge nicht zu überschreiben.

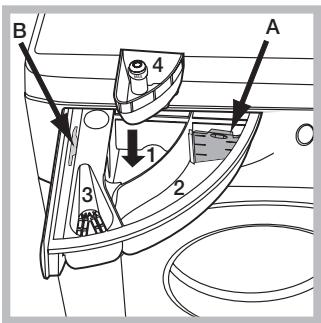

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade hers aus und fullen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

1. WAHL DES WASCHPROGRAMMS. Wahlen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jeder geändert werden konnen. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entspruchenden Tasten:

Änderung der Temperatur und/oder Schleudem.

Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drucken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

! Ausnahme: Wir das Waschprogramm 2 (60 °C) (erster Tastendruck) eingestellt, kann die Temperatur bis auf 90° erhöht werden.

Startzeitvorwahl.

Zur Vorwahr der Startzeit des eingestellen Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschreibung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf. Um die Startzeitvorwahr wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

Einstellen der gewünschten Waschintensität.

Die Option ermöglich Ihnen die optimale Einstellung des Waschgangs auf Grundlage des Verschmutzungsgrades der Kleidung und der gewünschten Waschintensität. Wahlen Sie das Spülprogramm. Der Zyklus wird automatisch auf „Normal“ eingestellt, was optimal für durchschnittlich verschmutzte Kleidung ist (diese Einstellung ist nicht geeignet für den Zyklus „Wolle“, der automatisch auf „Feines“ gestellt wird). Für stark verschmutzte Kleidung drücken Sie die Taste, bis Sie die Einstellung „Super Wash“ erreicht haben. Diese Einstellung gewährleistet dank der Verwendung einer größeren Menge Wasser zu Beginn des Zyklus sowie dank einer größeren mechanischen Bewegung einen leistungsstarken Waschgang und erhöglich die Entfernung der wichtstandfähigsten Flecken. Es ist eine Verwendung mit oder ohne Bleichmittel möglich. Wenn Sie Bleichmittel verwenden möchten, setzen Sie die mitgelieferte zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit „max“ gekennzeichnete Höchststand (siehe Abb. auf Seite 34) nicht übersritten werden.

Für gering verschmutzte Kleidung oder für eine schonende Behandlung der Kleidung drücken Sie die Taste, bis Sie die Einstellung „Feines" erreicht haben. Der Zyklus verringert die mechanische Bewegung und sorgt somit für einen idealen Waschgang für Feinwäsche.

Einstellen des Spülgangs.

Die Option „ermöglich die Auswahl des gewünschten Spülgangs, um sensible Haut so gut wie möglich zu schonen. Beim ersten Tastendruck wird die Einstellung „Extrasplänen" ausgewählt, die die Auswahl eines zusätzlichen Spülgangs erhögt, um alle Spuren des Waschmittels zu beseitigen. Beim zweiten Tastendruck wird die Einstellung „Empfindliche Haut" ausgewählt, die die Auswahl von zwei zusätzlichen Spülgängen erhögt. Diese Einstellung wird für eine äußert sensible Haut empfohlen. Beim dritten Drücken der Taste wird die Stufe „Anti Allergie Spulen" eingestellt, mit der 3 zusätzliche Spülgänge zu den Standardsplürgängen des Zyklus hinzugewählt werden. Bei 40^ -Waschgangen entfernst diese Option die wichtigsten Allergene wie Katzen- und Hundehaare sowie Pollen, bei Waschgangen über 40^ wird ein hervorragender Allergieschutz erreicht. Drücken Sie die Taste erneut, um zur Spülgangeinstellung „Spulen" zurückzukehren. Wenn es nicht möglich ist, die bestehende Einstellung zuändern, wird auf dem Display „Nicht Gültig" angezeigt.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrolleuche schaltet sich damit ein.
• Durch erneutes Drücken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuchte erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die Kontrollleuche auf Blinklicht und die Funktion wird nicht aktiviert.
! Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf Dauerlicht.
! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

1. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrolleuche schaltet auf grünes Dauerlicht und die Geräteür wird gespeert (Symbol GERÄTETÜR GESPERRT =O leuchtet) während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrolleuche START/PAUSE blinkt nun langsam orangefarben); wahlen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/ PAUSE. Um während eines laufenden Programms die Gerätetur zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT =O erloschen ist, kann die Gerätetur geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.
2. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden. Öffnen Sie die Gerätetur, nehmen Sie die Wäsche Heraus und schalten Sie das Gerät aus.
   ! Mocht den Sie ein bereits in Gang gesetztes Waschprogramm löschen, drücken Sie die Taste Ⓞ etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max.Temperatur(°C)	Max.Schleu-derGe-schwin-digkeit(U/min)	Waschmittel				Max.Beladungs-menge (kg)	Resteuchtig-keit %	Energiever-brauch kWh	Wasser gesamt tt	Programm-dauer
				Vor-wasche	Hauptwasche	Bleichmittel	Weichspäler
CLEAN Plus
1	Flecken (erster Tastendruck)	40°	1600	●	●	-	●	5	-	-	-	180'
1	Schnell Fleckenlos (zweiter Tastendruck)	40°	1200	-	●	-	●	4,5	-	-	-	60'
2	Standard Baumwolle 60° (1) (erster Tastendruck): stark ver-schmutzte Weiß- und farbechte Buntwäsche.	60°(Max. 90°C)	1600	●(3)	●	●	●	9	44	1,19	57,5	205'
2	Standard Baumwolle 40° (2) (zweder Tastendruck): leicht-verschmutzte Weißwäsche und empfindliche Buntwäsche.	40°	1600	-	●	●	●	9	44	1,09	92	180'
2	Standard Baumwolle 20° (dritter Tastendruck): leicht-verschmutzte Weißwäsche und empfindliche Buntwäsche.	20°	1600	-	●	●	●	9	-	-	-	175'
3	Synthetik Robust (erster Tastendruck): stark verschmutzte, far-bechte Buntwäsche.	60°	800	●	●	●	●	4,5	46	1,03	60	115'
3	Synthetik Robust (4) (erster Tastendruck): leicht verschmutzte, far-bechte Buntwäsche.	40°	800	●	●	●	●	4,5	46	0,56	60	100'
3	Synthetik Fein (zweder Tastendruck): leicht verschmutzte farbechte Buntwäsche.	40°	800	●	●	●	●	4,5	-	-	-	75'
SPECIALIS
4	Schnell 30°: zum kurzen Auffrischen leicht verschmutzer Wäsche(nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	-	●	3	71	0,20	38	30'
M	My Cycle (Speicher): hiermit kann jeder beliebige Art von Waschgang gespeichert werden
6	Bett & Bad: bettwäsche Bade- und Handtücher.	60°	1600	●	●	-	●	9	-	-	-	140'
EXTRA CARE
7	Wolle (Woolmark Platin): wolle, Kaschmir usw.	40°	800	-	●	-	●	2	-	-	-	85'
8	Feinwäsche	30°	0	-	●	-	●	1	-	-	-	80'
®	Schleudern (erster Tastendruck)	-	1600	-	-	-	-	9	-	-	-	16'
®	Spülen (zweder Tastendruck)	-	1600	-	-	-	●	9	-	-	-	36'
®	Abpumpen (dritter Tastendruck)	-	0	-	-	-	-	9	-	-	-	2'

Die auf dem Display und in der Bedingansteitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benotigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Arf, Menge und Verteilung der Waschladung sowie der gewährten Zusatzfunktionen variieren.
1) Prüpfprogramm gemäß 1061/2010: Wahlen Sie das Programm 2 bei 60^ (erster Tastendruck).
Dier Zyklus is fur den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamte in Bezug auf den kombinierten Energie-Wasser-Verbrauch; fur bei 60^ zu wa
schemie Wasche zu Verwendung. Die effektive Waschtemperatur kann von der angegebenen abweichen. 2) Prüpfrogramm gemäß 1061/2010: wahren Sie das Programm 2 bei 40^ (zweter Tastend
Dier 40C. zu wa
schende Wasez zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.
3) Die "Vorwasse" Funktion kann beim Temperaturwert 60^ nicht aktiviert werden.
Für alle Testinstitute:
2) Langes Baumwollprogramm: wahlen Sie das Programm 2 bei 40^ (zweiter Tastendruck).
4) Langes Kunstfaserprogramm: wahlen Sie das Programm 3 bei 60^ (erster Tastendruck); Temperatur von 40^ (drücken Sie die Taste TEMPERATURE).

Waschfunktionen

P Vorwäsche

Beim Wahlen dieser Funktion wird eine Vorwässe aktiviert, so dass auch hartnackige Flecken beseitigt werden.

NB: Füllen Sie das Waschpulver in die entsprechende Kammer ein.

! These Funktion kann zu den Programmen "Schnell Fleckenlos", 2 (60°) (erster Tastendruck), 2 (zweder Tastendruck), 2 (dritter Tastendruck), 4, 7, 8, nicht zugeschaltet werden.

Bügelleicht

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Am Ende des Waschgangs erfolgen langsame Umdrehungen der Trommel; die Kontrolleuche der Funktion BUGELLEICHT und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "PROGRAMMENDE" angezeigt. Um den Waschgang abzuschreiben, drücken Sie die Taste START/PAUSE oder die Taste BUGELLEICHT. ! Diese Funktion kann zu den Programmen 1, 4, 7, 8, vii nicht zugeschaltet werden.

Eco Wash

Die Funktion Eco Wash tragt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheit wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

!These Funktion kann zu den Programmen 1,2 (dritter Tastendruck),6,7,8,viy nicht zugeschaltet werden.

Waschmittel und Wäsche

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60^ verwenden.
!Bitte befolgen Sie den auf der Waschmittelverpackung angegebenen Anweisungen.
! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

Schublade Herausziehen und Waschmittel oder Zusätze wie folgt einnullen:

Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)

Vergewissern Sie sich vor Einfelden des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde.

Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Falls Sie ein Flüssigwaschmittel verwenden, wird empföhlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.

Kammer 3: Zusätze (Weichspüller usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Zusätzliche Kammer 4: Bleichmittel

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

• Gewebeart / Waschetikettensymbol.

• und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht übersritten werden: siehe "Programmtabelle".

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Sonderprogramme

Flecken: das Programm ist für die Reinigung stark verschmutzter Kleidung mit wichtstandsfähigen Farben geeignet. Das Programm gewährleistet einen Waschgang, der better als der Standard (Klasse A) ist. Mischen Sie bei thisem Programm keine Kleidungsstücke mit entsprechlicher Farbe. Es empfeht sich die Verwendung von Pulverwaschmittel. Bei hartnäckigen Flecken empfeht sich die Vorbehandlung mit spezifischen Zusatzstoffen.

Schnell Fleckenlos: das Programm wurde speziell für das Entfernen von auch hartnäckigen, einen Tag alte Flecken in nur einer Stunde entwickelt. Das sehr schonende Programm eignet sich für Buntwäsche aus Mischfasern.

Standard Baumwolle 20^ : ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40^ , werden Mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen.

Bett & Bad: um ihre Handtücher- und Bettwäsche in einem einzigen Waschgang zu waschen, verwenden Sie das 6-Programm, das die Verwendung von Weichspulern optimiert. Dadurch sparen Sie zusätzlich Zeit und Energie. Es empfeht sich die Verwendung von Pulverwaschmittel.

Wolle: das Waschprogramm „Wolle" dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsch" gekennzeichneten Wollkleidungsstücken anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine.

(M1127)

Feinwäsche: verwenden Sie das Programm 8 für die Reinigung von Feinwäsche, die Applikationen wie Strass oder Pailletten aufweist.

Wahlen Sie für die Reinigung von Kleidungsstücken aus Seide und Vorhange den Zyklus 8 und wahlen Sie bei der Option die Einstellung „Feines".

Es wird empfohlen, die Kleidungsstücke vor der Reinigung umzudrehen und keinere Kleidungsstücke in den entsprachenden Reinigungsbeutel für Feinwäsche zu geben. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderrunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Soltte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Soltte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fordern, sollenen große und keine Wäscheteile gemisch eingeüllt werden.

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“, vergewissem Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst begeben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomatalandtkein Wasser (auf dem Display wird die Meldung "WASSERZULAUF PRU-FEN" eingeblendent).

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-.).

Es bildet sich zu viel Schaum.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Geräteur wurde nicht vorschrifsmäßig geschlossen.
  Die ON/OFF-Taste wurde nicht gedrückt.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt (siehe „Durchführung eines Waschprogramms").

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe „Installation").

• Das Schlauchende liegt unter Wasser (siehe „Installation").

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordem den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen").

• Die Funktion "BÜGELLEICHT" wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Funktionen").
• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstopft.
  Die Trommel wurde bei der Installation nicht korrekt befreiit (siehe „Installation").
• Der Waschvollautomat stehen nicht eben (siehe „Installation").

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").

• Die Waschmittelschublade ist verstopf (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhinca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ uw. versehen sein).
• Es wurde zu hoch dosiert.

Bevor Sie sich an den Kundendienst wenden:

• Sollen einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sieitte Folgendes an:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmer Sieitte dem auf der Ruckseite des Waschvollautomaten und auf der Vorderseite (Geratetur offnen) befindlichen Typenschild.

DELEGIERTE VERORDNUNG (EU) Nr. 1061/2010 DER KOMMISSION

Marke	HOTPOINT/ARISTON
Modell	FMD 963B SK.C
Nennkapazität Baumwolle in kg	9.0
Energieeffizienzklasse (A+++ niedriger Verbrauch) bis D (hoher Verbrauch)	A+++
Energieverbrauch pro Jahr in kWh1)	216.0
Energieverbrauch Standardprogramm 60° C Baumwolle bei ganzer Beladung2)	1.193
Energieverbrauch Standardprogramm 60° C Baumwolle bei teilweiser Beladung2)	0.792
Energieverbrauch Standardprogramm 40° C Baumwolle bei teilweiser Beladung2)	0.708
Leistungsaufnahme im Aus-Zustand in W	0.5
Leistungsaufnahme im unausgeschalteten Zustand in W	8.0
Wasserverbrauch pro Jahr in Liter3)	12254
Schleudereffizienzklasse (A höchste Effizienz) bis G (geringe Effizienz)	A
Maximale Schleuderrehzahl U/min4)	1600
Restfeuche in %5)	44%
Programmdauer 60° Baumwolle bei ganzer Beladung in Minuten	205
Programmdauer 60° Baumwolle bei teilweiser Beladung in Minuten	165
Programmdauer 40° Baumwolle bei teilweiser Beladung in Minuten	160
Dauer des unausgeschalteten Zustandes in Minuten nach Programmende	30
Luftschallemissionen Waschen dB(A) re 1pW6)	53
Luftschallemissionen Schleudern dB(A) re 1pW6)	83
Einbaugerät

1) Die Angaben beziehen sich auf die Standardprogramme 60^ C Baumwolle, volle und teilweise Beladung sowie 40^ C Baumwolle teilweise Beladung. Diese Programme eigenen sich für normal verschmutze Wäsche und sind die effizientesten Programme in Bezug auf den kombinierten Energie- und Wasserverbrauch. Unter teilweiser Beladung versteht man halbe Beladung.
2) Angabe auf Grundlage von 220 Standard-Waschzyklen fur 60^ und 40^ Baumwollprogramme bei vollständiger Befullung und Teilbefullung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerats ab
3) Angabe auf Grundlage von 220 Standard-Waschzyklen fur 60^ und 40^ . Baumwollprogramme bei vollständiger Befullung und Teilbefullung. Der tatsächliche Wasserverbrauch hangt von der Art derutzung des Gerats ab.
4) Für Programme Standard 60^ Baumwolle bei ganzer und teilweiser Beladung oder für 40^ Baumwolle bei Teilweiser Beladung. Angabe des jeweils niegigeren Wertes.
5) Für Programme Standard 60^ Baumwolle bei ganzer und teilweiser Beladung oder für 40^ Baumwolle bei Teilweiser Beladung. Angabe des jeweils hohenen Wertes.
6) Gemessen am Programme Standard 60^ Baumwolle Vollast.

Nederlandsls

Inhoud

Installatie, 38-39

De wascyclus start nicht.
