Produkttyp	Soundbar
Modell	HW-J6011
Marke	Samsung
Abmessungen (B x H x T)	940 x 55 x 85 mm
Gewicht	2,3 kg
Stromversorgung	AC 220-240 V, 50/60 Hz
Stromverbrauch (Betrieb)	30 W
Stromverbrauch (Standby)	0,5 W
Gesamtleistung (RMS)	200 W
Anzahl der Kanäle	2.1
Subwoofer-Typ	Kabellos, aktiv
Unterstützte Audioformate	Dolby Digital, DTS
Bluetooth	Ja, Version 4.0
HDMI-Eingang	1x HDMI ARC
Optischer Digitaleingang	1x Toslink
USB-Anschluss	Ja, zum Abspielen von MP3
Fernbedienung	Ja, enthalten
Wandmontage	Ja, mit optionalem Kit
Reinigung	Mit einem trockenen, fusselfreien Tuch
Reparierbarkeit	Ersatzteile über autorisierte Servicepartner verfügbar

Häufig gestellte Fragen - HW-J6011 SAMSUNG

Wie schließe ich die Soundbar HW-J6011 an meinen Fernseher an?

Wie kopple ich die Soundbar per Bluetooth mit meinem Smartphone?

Warum gibt die Soundbar keinen Ton von sich?

Kann ich die Soundbar an der Wand montieren?

Wie schalte ich den Surround-Sound-Modus ein?

Die Bluetooth-Verbindung bricht ständig ab. Was kann ich tun?

Kann ich USB-Sticks mit der Soundbar verwenden?

Wie reinige ich die Soundbar richtig?

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Wo finde ich die Bedienungsanleitung für die HW-J6011?

BEDIENUNGSANLEITUNG HW-J6011 SAMSUNG

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

MERKMALE

Samsung Remote App

Mit der Samsung Audio Remote App haben Sie die Fernbedienung für Ihre Soundbar immer zur Hand. Mit dieser bequemen Anwendung steht Ihnen ein Kontrollzentrum zur Verfügung, mit der Sie Geräte ein- und ausschalten, die Lautstärke und Medien steuern sowie spezifische Einstellungen, wie die des Equalizers vornehmen können.

Die Surround Sound Expansion Funktion fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.

TV SoundConnect

Verbinden Sie ihr Fernsehgerät mit der Soundbar einfach über Bluetooth mit TV SoundConnect. Durch die Abwesenheit der Verbindungskabel zwischen der Soundbar und dem Fernsehgerät können Sie das schlanke und elegante Design beider Systeme richtig zur Geltung bringen, ohne Ihre Wohnumgebung mit Kabeln zu verunstalten. Bedienen Sie die Soundbar und das Fernsehgerät einfach mit einer einzigen TV-Fernbedienung.

HDMI

HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität. Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über den Soundbar hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben.

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

LIZENZ

DOLBY. DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

dts 2.0 Channel

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

				Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.
				Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts, wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder elektrische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR,

[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie.

Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren

Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von

Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.

INHALT

2 ERSTE SCHRITTE

2 Merkmale 3 Sicherheitsinformationen 6 Lieferumfang

7 BESCHREIBUNGEN

7 Oberes / Vorderes Bedienfeld 8 Hinteres / Unteres Anschlussfeld 9 Fernbedienung

11 MONTAGE

11 Installieren der Soundbar

11 Montage der Wandhalterung 14 Befestigung der Soundbar am Ständer ihres Fernsehgeräts 14 Freie Aufstellung der Soundbar

15 ANSCHLÜSSE

15 Anschließen des Subwoofers

17 Anschluss an ein Fernsehgerät

17 TV SoundConnect 18 Anschluss an ein Fernsehgerät mithilfe eines HDMI (Digital) Kabels 19 Anschluss an ein Fernsehgerät mithilfe eines Optischen (Digital) Kabels

20 Anschluss an ein externes Gerät

20 HDMI-Kabel 20 Optisches oder AUX-Kabel 21 USB

23 FUNKTIONEN

23 Eingangsmodus 24 Bluetooth 27 Software aktualisierung

28 FEHLERSUCHE

28 Fehlersuche

29 ANHANG

29 Technische Daten

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

▶ Symbole in dieser Bedienungsanleitung

Symbol	Begriff	Definition
	Achtung	Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / Lithium Batterie (3V : CR2032)

Netzkabel : 2 Stck. Gleichstrom Adapter

USB-Kabel

Benutzerhandbuch

Befestigungsschraube: 2 Stück

Wandhalterung: 2 Stück

Montageschablone für die Wandhalterung

• Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
• Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

OBERES / VORDERES BEDIENFELD

Aktuellen Modus anzeigen.

• Wenn das Gerät eingeschaltet ist und die → (Quelle) Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf (Stummschalten) umgestellt. Um die (Stummschalten) Funktion dieser Taste wieder aufzuheben, die (Quelle) Taste erneut für mehr als 3 Sekunden gedrückt halten.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über die Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

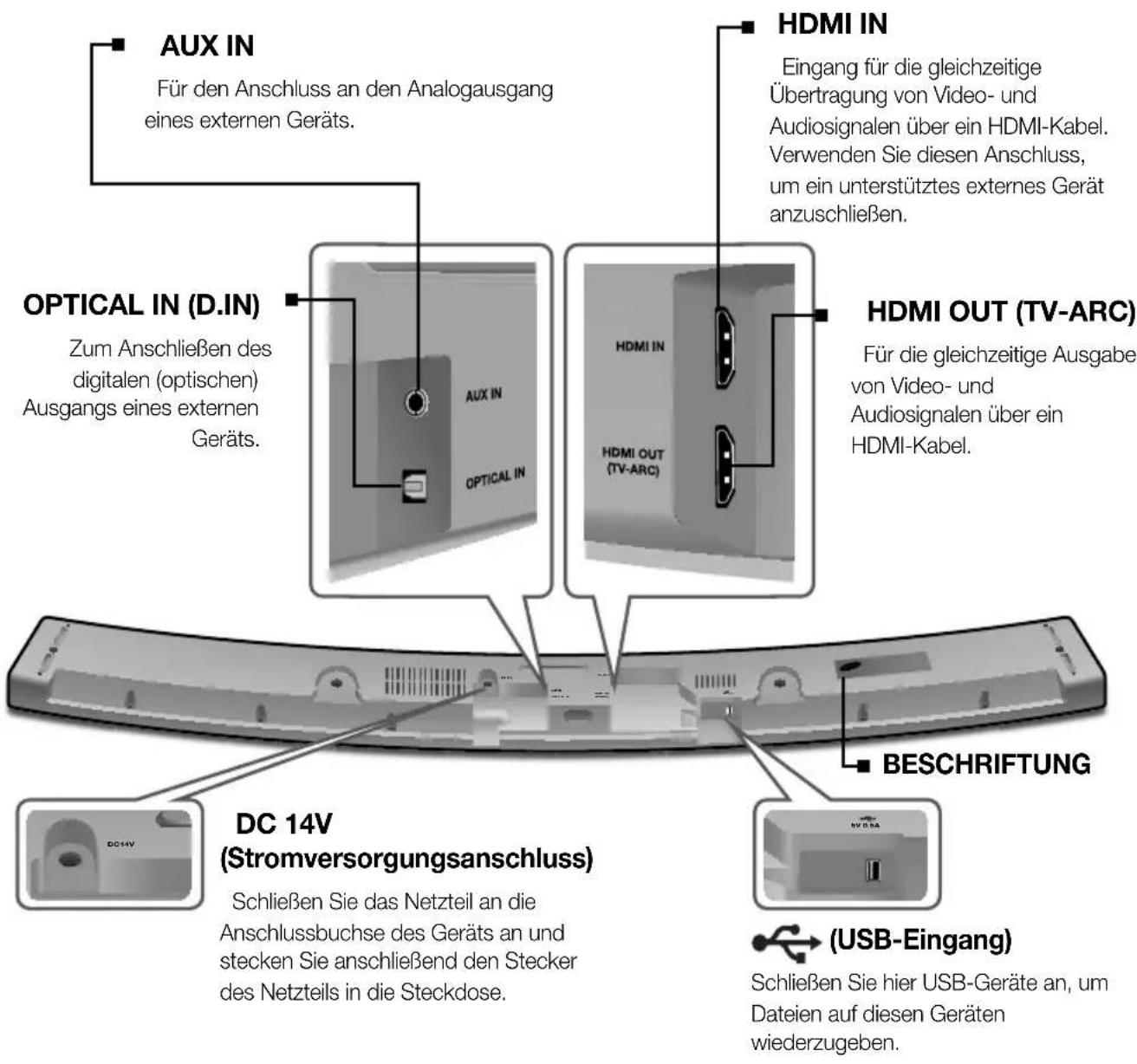

HINTERES / UNTERES ANSCHLUSSFELD

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

FERNBEDIENUNG

QUELLE

Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.

Stummschalten

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

Wiederholen

Sie können die Wiederholen-Funktion während der Musikwiedergabe von einem USB-Gerät einstellen.

OFF - REPEAT: Bricht die wiederholte Wiedergabe ab.

TRACK - REPEAT: Wiederholte Wiedergabe eines Titels.

ALL - REPEAT: Alle Titel werden ständig wiederholt.

RANDOM - REPEAT: Gibt die Titel in zufälliger Reihenfolge wieder. (Ein Titel, der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt, und Sie die ▶▶-Taste drücken, wird die nächste Datei ausgewählt.

SOUND CONTROL

Drücken, um TREBLE, BASS oder AUDIO SYNC auszuwählen. Verwenden Sie anschließend die ◀◀- und ▶▶-Tasten, um den Höhen- und/oder Basspegel zwischen -6 bis +6 einzustellen.

Halten Sie die SOUND CONTROL Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz, 10KHz und SW ausgewählt und jeweils zwischen -6 und +6 eingestellt werden.

Wenn die Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergegeben wird, müssen Sie die SOUND

CONTROL Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der ◀◀, ►► Tasten die Tonverzögerung zwischen 0 ms und 300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung.

AUTO POWER

Drücken Sie die AUTO POWER Taste, um die Anynet+ Funktion ein- oder auszuschalten. (Voreinstellung: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK oder OFF - ANYNET+ / ON - POWER LINK). Mit der Anynet+ Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen. Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein.

* Auto Power Link

Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 19)

• Soundbar ist ein von Samsung geschützter Name. - Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

Drücken Sie die WOOFER Taste. Stellen Sie anschließend mit den I◄◄, ►► Tasten die Lautstärke des Subwoofers zwischen -12, -6 bis + 6 ein.

BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

1. Legen Sie eine 3V Lithium-Batterie ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '•' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

INSTALLIEREN DER SOUNDBAR

MONTAGE DER WANDHALTERUNG

▶ Montagehinweise

• Nur an einer senkrechten Wand montieren.
• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.
• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann.
• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich, befestigen Sie die Schrauben in den Wandträgern.
• Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben.
• Durchmesser: M5 - Länge: L 35 mm oder länger wird empfohlen.
• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.
• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

1. Legen Sie die Installationsschablone an die Wand.

• Die Montageschablone muss waagerecht ausgerichtet sein. - Wenn das Fernsehgerät an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehgeräts.

1. Markieren Sie die Stellen, an denen die Schrauben befestigt werden sollen, mit einem Stift und entfernen Sie anschließend die Montageschablone. Bohren Sie anschließend mithilfe eines passenden Bohrers die Löcher für die Schrauben.

1. Legen Sie die Wandhalterung (2 Stück) an und schrauben Sie sie an den markierten Stellen fest.

1. Nachdem die Wandhalterung wie gezeigt eingesetzt wurde, heben Sie das Gerät an.

1. Setzen Sie die Befestigungsschraube in jede Öffnung auf der Unterseite des Geräts ein. Das Gerät ist an der Wandhalterung befestigt.

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und dass das Gerät herunterfällt.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einen ebenen Untergrund, von dem es nicht herunterfallen kann.

BEFESTIGUNG DER SOUNDBAR AM STÄNDER IHRES FERNSEHGERÄTS

Sie können die Soundbar am Ständer Ihres Fernsehgeräts befestigen, wenn Sie ein Samsung Fernsehgerät besitzen, dessen Ständer mit dieser Soundbar kompatibel ist.

- Diese Soundbar ist mit den Modellen JU6700, JU6500 und JU7500, 48 Zoll, 55 Zoll und 65 Zoll, JU6610 - 48 Zoll und 55 Zoll der Samsung Curved TVs Baujahr 2015 kompatibel. Besuchen Sie die Samsung Electronics Webseite (www.Samsung.com), um sich eine ausführliche Liste mit kompatiblen Modellen anzeigen zu lassen.

- Diese Soundbar kann nicht an ein Fernsehgerät installiert werden, dessen Halterung oder Ständer nicht kompatibel ist.

1. Richten Sie die Mitte der Soundbar auf die Mitte der Unterseite des Fernsehgeräts aus und schieben Sie die Soundbar wie in der Abbildung dargestellt so weit wie möglich auf den Ständer. Achten Sie darauf, dass das Fernsehgerät nicht umkippt.

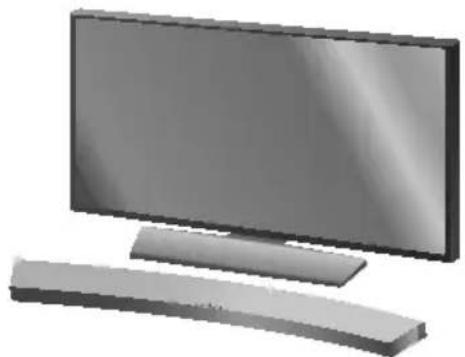

FREIE AUFSTELLUNG DER SOUNDBAR

1. Stellen Sie die Soundbar auf der flachen Fläche in der Mitte vor dem Fernsehgerät auf.

- Stellen Sie das Gerät auf eine ebene und stabile Fläche.

• Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind.
• Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

ANSCHLIESSEN DES SUBWOOFERS

AUTOMATISCHER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER

Die Soundbar und der Subwoofer sollten automatisch eine (kabellose) Verbindung zueinander aufbauen, wenn die Soundbar und der Subwoofer eingeschaltet sind.

- Wenn der Verbindungsaufbau abgeschlossen ist, hört die blaue LED des Subwoofers auf zu blinken.

MANUELLER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER

Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die Link Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.
2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.

• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.

1. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die ✗ (Stummschalten) Taste 5 Sekunden lang gedrückt.
2. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.
3. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die blaue LED des Subwoofers blinkt, um den Anschluss abzuschließen.
4. Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein. • Die Link-Anzeige (blaue LED) auf dem Subwoofer sollte leuchten.
5. Wenn die Link-Anzeige nicht stetig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalten Sie das Hauptgerät aus und beginnen Sie noch einmal mit Schritt 2.
6. Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 10)

• Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.
• Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und auf der Geräteoberseite leuchtet die STANDBY-LED auf, nachdem die LINK-Anzeige (blaue LED) 30 Sekunden lang geblinkt hat.
• Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, das die gleiche Frequenz wie die Soundbar nutzt (2,4 GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.
• Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.
• Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1–5 auf der vorherigen Seite und versuchen Sie erneut, eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen.

• Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
• Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

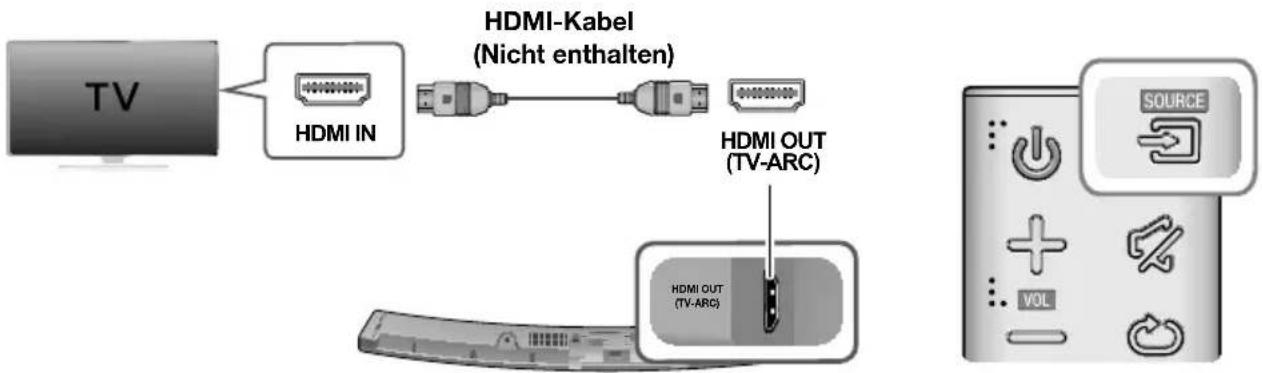

ANSCHLUSS AN EIN FERNSEHGERÄT

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

1. Schalten Sie das Fernsehgerät und den Soundbar ein.

Rufen Sie das Menü des Fernsehgeräts auf. Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen. Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

1. Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den TV-Modus auszuwählen.
2. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll.
3. Wählen Sie mit der Fernbedienung des Fernsehgeräts , um den Verbindungsaufbau zwischen der Soundbar und dem Fernsehgerät abzuschließen.

• Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.
• Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.
• Trennen Sie die Verbindung zum vorhandenen Fernsehgerät und drücken Sie dann die ▶II Taste auf der Fernbedienung für 5 Sekunden, um eine Verbindung zu einem anderen Fernsehgerät herzustellen.

- Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.) - Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü. - Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

• TV SoundConnect Reichweite - Empfohlener Abstand für den Verbindungsaufbau: max. 2 m - Empfohlener Abstand beim Betrieb: max. 10 m

- Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der Soundbar haben keine Bedienungsfunktion für das Fernsehgerät.

▶ Verwenden der Bluetooth POWER On Funktion

Die Bluetooth POWER On Funktion steht zur Verfügung, nachdem Sie die Soundbar an ein Bluetooth-fähiges Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.
2. Drücken Sie die Bluetooth POWER Tasten der Soundbar und der Fernbedienung. ON - BLUETOOTH POWER erscheint auf dem Display der Soundbar.
3. ON - BLUETOOTH POWER: Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder abschalten. • OFF - BLUETOOTH POWER: Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten.

- Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt gekommen sind.

ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI (DIGITAL) KABELS

1. Schließen Sie ein HDMI-Kabel (nicht enthalten) an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.
2. Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

• HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss.
• Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI IN (ARC) Anschluss an.
• Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm.

• Anynet+ muss eingeschaltet sein.

- Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES OPTISCHEN (DIGITAL) KABELS

1. Schließen Sie OPTICAL IN (Audio) an der Soundbar an den OPTICAL OUT Anschluss des Fernsehgeräts an.
2. Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

▶ Auto Power Link

Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, schalten Sie die Auto Power Funktion ein, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.

AUTO POWER LINK Anzeige
EIN	OFF - ANYNET+ / ON - POWER LINK
AUS	ON - ANYNET+ / OFF - POWER LINK

1. Verbinden Sie die Soundbar und das Fernsehgerät mit einem optischen Kabel (nicht im Lieferumfang enthalten).
2. Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.
3. Drücken Sie die AUTO POWER Taste auf der Fernbedienung, um die Auto Power Link Funktion ein- oder auszuschalten.

- Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.

ANSCHLUSS AN EIN EXTERNES GERÄT

HDMI-KABEL

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray-Spielern, Set-Top-Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt.

1. Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die HDMI-IN-Buchse an der Rückseite der Soundbar mit der HDMI-OUT-Ausgangsbuchse Ihres Geräts.
2. Drücken Sie die (Quelle)-Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE-Taste auf der Fernbedienung, um den HDMI-Modus auszuwählen.

OPTISCHES ODER AUX-KABEL

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege zur Verfügung stehen, das Gerät an externe Geräte anzuschließen.

▶ AUX-Kabel

1. Verbinden Sie den AUX-IN-Eingang (Audio) am Hauptgerät mit dem AUDIO-OUT-Ausgang des Quellgeräts.
2. Drücken Sie die (Quelle)-Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE-Taste auf der Fernbedienung, um den AUX-Modus auszuwählen.

▶ Optisches Kabel

1. Verbinden Sie den OPTICAL-IN-Eingang (Audio) am Hauptgerät mit dem OPTICAL-OUT-Ausgang des Quellgeräts.
2. Drücken Sie die (Quelle)-Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE-Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

USB

Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.
2. Drücken Sie die → (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den USB-Modus auszuwählen.
3. Auf dem Bildschirm wird USB angezeigt.
4. Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.
5. Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 25 Minuten kein USB-Gerät angeschlossen wurde.

▶ Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

• Wenn die Länge eines Ordnernamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem Display des Soundbar angezeigt.
• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein. • Die Dateisysteme FAT16 und FAT32 werden unterstützt.
• Das NTFS-Dateisystem wird nicht unterstützt.

- Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten.

- Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.

ANSCHLÜSSE

• PTP-Protokolle für Digitalkameras werden nicht unterstützt.
• Das USB-Gerät nicht während der Dateübertragung abtrennen.
• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.
• Externe Festplatten werden nicht unterstützt.
• Mobiltelefone werden nicht unterstützt.
• Kompatibilitätsliste:

Verlängerung	Codec Samplingrate Bitrate
*.mp3	MPEG 1 Layer2 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2,5 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
*.wma	Wave_Format_MSAudio1 16KHz	~ 48KHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16KHz	~ 48KHz 56 ~ 128kbps
*.aac	AAC 16KHz ~ 96KHz 48 ~ 320kbps
	AAC-LC 16KHz ~ 96KHz		128 ~ 192kbps5.1-Kanal 320kbps
	HE-AAC 24KHz ~ 96KHz		48 ~ 64kbps5.1-Kanal 160kbps
*.wav	- 16KHz ~ 48KHz Bis zu 3000kbps
*.ogg	OGG 1.1.0 16KHz ~ 48KHz 50kbps~500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1 16KHz	~ 96KHz Bis zu 3000kbps

- Wenn auf dem USB-Gerät viele Ordner und Dateien gespeichert sind, kann das Lesen einige Zeit dauern.

EINGANGSMODUS

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus Anzeige
Optischer Digital EingangARC (HDMI OUT) Eingang	D.IN
AUX-Eingang	AUX
HDMI-Eingang	HDMI
BLUETOOTH Modus	BT
TV SoundConnect	TV
USB-Modus	USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• D.IN / HDMI / BT / TV / USB / ARC Modus

- Wenn seit 25 Minuten kein Audiosignal empfangen wurde.

- AUX-Modus

• Wenn seit 25 Minuten kein AUX-Kabel angeschlossen ist.
• Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird. (Die Auto-Power-Down-Funktion kann nur in diesem Fall ausgeschaltet werden.)

Um die Auto-Power-Down-Funktion während des AUX-Modus auszuschalten, drücken und halten Sie die

▶II-Taste für 5 Sekunden gedrückt. Auf dem Display erscheint ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

Sie können ein Bluetooth-Gerät an die Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

ANSCHLIESSEN DER SOUNDBAR AN EIN BLUETOOTH-GERÄT

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets-Funktion unterstützt.

1. Drücken Sie die (Quelle)-Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE-Taste auf der Fernbedienung, um den BT-Modus auszuwählen.

- Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

1. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.)
2. Wählen Sie "[Samsung] Soundbar J-Series" aus der Liste.
3. Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename] → BT auf dem Frontdisplay angezeigt.
4. Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.
5. Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar J-Series" und führen Sie die Suche erneut durch.
6. Starten Sie auf dem verbundenen Gerät die Musikwiedergabe.
7. Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.
8. Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

• Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.
• Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. • Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.
• Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch:
• Wenn sich Soundbar in einem starken elektrischen Feld befindet.
• Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zur Soundbar hergestellt wurde.
• Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.
• Beachten Sie, dass Geräte wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

• Die Soundbar unterstützt SBC-Daten (44,1 kHz, 48 kHz).

- Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV)-Funktion unterstützt.

- Es können keine Verbindungen zwischen der Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech)-Funktion unterstützen.

- Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[Samsung] Soundbar J-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet.

- Ist nur verfügbar, wenn die Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen der Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

- Die Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn die Soundbar BT READY anzeigt.

- Im TV SoundConnect-Modus kann die Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Wenn die Funktion zum Einschalten des Geräts über Bluetooth aktiviert ist und die Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit der Soundbar hergestellt wurde, versucht, eine Verbindung mit der Soundbar herzustellen, schaltet sich die Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER-Taste auf der Fernbedienung drücken.
2. Auf dem Display der Soundbar erscheint ON - BLUETOOTH POWER.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

- Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die SOURCE Taste auf der Fernbedienung oder die (Quelle) Taste auf dem oberen Bedienfeld des Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

- Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

- Wenn sich der Soundbar für mehr als 25 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

▶Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

- Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

- Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

- Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

- Wenn Sie die Soundbar über das Bluetooth-Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

- Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

- In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

- Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

- Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

VERWENDEN DER SAMSUNG AUDIO REMOTE APP

▶ Installieren der Samsung Audio Remote App

Um das Gerät mit Ihrem Smart Device und der Samsung Audio Remote App zu steuern, müssen Sie die Samsung Audio Remote App aus dem Google Play Store herunterladen.

Google Play Suche: Samsung Audio Remote

▶ Starten der Samsung Audio Remote App

Nachdem Sie die Samsung Audio Remote App installiert haben, folgen Sie den Anweisungen in der App.

- Die App-Funktion unterstützt nur mobile Android-Geräte, auf denen Android OS 3.0 oder später installiert ist.

SOFTWARE AKTUALISIERUNG

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware-Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update-Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit dem Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

• Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.
• Die Firmware-Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind.
• Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.
• Nach der Aktualisierung werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wiederherstellen zu können. Beachten Sie, dass bei einer Firmware-Aktualisierung ebenfalls die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wiederhergestellt wird, schlagen Sie bitte auf Seite 15 nach. Falls das Update der Firmware fehlschlägt, empfehlen wir, das USB-Gerät im FAT16-Format zu formatieren und das Update erneut zu versuchen.
• Nachdem das Software-Update abgeschlossen ist, das Gerät ausschalten und die (▶II) Taste auf der Fernbedienung für mehr als 5 Sekunden gedrückt halten. "INIT" erscheint auf dem Bildschirm und das Gerät wird ausgeschaltet. Das Update ist abgeschlossen.
• Formatieren Sie das USB-Gerät nicht im NTFS-Format. Das NTFS-Dateisystem wird vom Soundbar nicht unterstützt.
• Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.
• Ist der Netzstecker an eine Steckdose angeschlossen?	→ Schließen Sie den Netzstecker an die Steckdose an.

Das Gerät reagiert nicht auf das Drücken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?	→ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.
Wurde das Gerät auf stumm geschalten?Ist die Lautstärke auf minimal eingestellt?	→ Drücken Sie die (Stummschalten) Taste, um die Funktion zu deaktivieren.→ Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.
Sind die Batterien leer?Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	→ Legen Sie neue Batterien ein.→ Näher an das Gerät heranrücken.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?Verfügen Sie über die neueste Firmware Version?Tritt ein Fehler beim Verbindungsaufbau auf?Setzen Sie den TV modus zurück und stellen Sie erneut eine Verbindung her.	→ TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt.Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version.Setzen Sie sich mit dem Samsung Kundendienst in Verbindung.Drücken Sie Taste für 5 Sekunden, um die TV SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen.	→ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 15)

Der Subwoofer dröhnt und vibriert merklich.
Versuchen Sie die Vibrationen des Subwoofers einzustellen.	→ Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um den Wert (zwischen -12, -6 bis +6) einzustellen.

TECHNISCHE DATEN

Modellbezeichnung | HW-J6000, HW-J6001

ALLGEMEIN	USB		5V / 0.5A
	Gewicht	Haupteinheit	2,7 kg
		Subwoofer (PS-WJ6000, PS-WJ6001)	6,8 kg
	Abmessungen (B x H x T)	Haupteinheit	1078 x 47,5 x 129 mm
		Subwoofer (PS-WJ6000, PS-WJ6001)	452 x 335 x 154 mm
	Betriebstemperatur		+5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit		10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Haupteinheit	22W/CH x 6, 4 OHM, THD = 10%, 1kHz
		Subwoofer (PS-WJ6000, PS-WJ6001)	168W, 3 OHM, THD = 10%, 100Hz
	Signal-Rausch-Verhältnis (analoger Eingang)		65 dB
	Kanaltrennung (1kHz)		65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES (Audio Engineering Society). * Nominelle Spezifikation

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme können Sie dem Typenschild am Gerät entnehmen.

※Bekanntmachung zu Open Source Lizenzen

- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung. ([e-mail]).

CE

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und den relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die originale Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche, und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Area Contact Centre		Web Site
■ Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/e/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 0034902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710 www.samsung.com/support
NETHER-LANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien getrennt von anderen Abfällen über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Area Contact Centre		Web Site
SWITZER-LAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)090 726 786 (0,39 EUR/min)klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.	www.samsung.com/si
SERBIA	011 321 6899	www.samsung.com/rs/support
BULGARIA	800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	08008 726 78 64 (08008 SAMSUNG )Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline. toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Manuale utente

Curved Soundbar
