BEDIENUNGSANLEITUNG BF 141 I HOTPOINT

Einbautiefhühlgeräte

Installation und Gebrauch

Vriekast

Installation- und Gebrauchshinweise

NL Vriekast 27

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitte folgendes beachten:

• wenden Sie sich ausschließlich an unsere autorisierten Service-Stellen
• verlangen Sie, daß nur Original-Ersatzteile verwendet werden

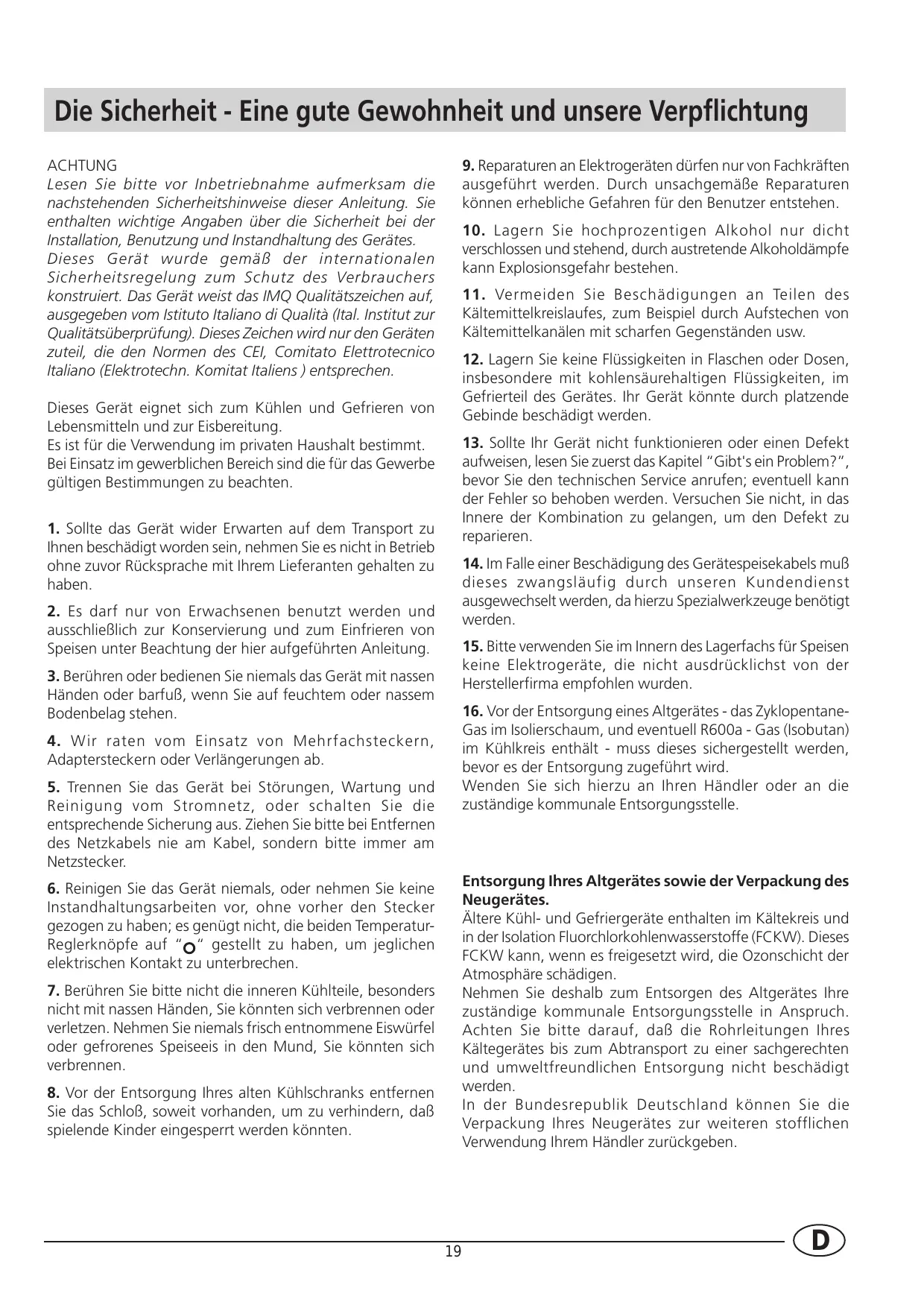

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung

ACHTUNG

Lesen Sie bitte vor Inbetriebnahme aufmerksam die nachstehenden Sicherheitshinweise dieser Anleitung. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Instandhaltung des Gerätes.

Dieses Gerät wurde gemäß der internationalen Sicherheitsregelung zum Schutz des Verbrauchers konstruiert. Das Gerät weist das IMQ Qualitätszeichen auf, ausgegeben vom Istituto Italiano di Qualità (Ital. Institut zur Qualitätsüberprüfung). Dieses Zeichen wird nur den Geräten zuteil, die den Normen des CEI, Comitato Elettrotecnico Italiano (Elektrotechn. Komitat Italiens) entsprechen.

Dieses Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Es ist für die Verwendung im privaten Haushalt bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

1. Sollte das Gerät wider Erwarten auf dem Transport zu Ihnen beschädigt worden sein, nehmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit Ihrem Lieferanten gehalten zu haben.
2. Es darf nur von Erwachsenen benutzt werden und ausschließlich zur Konservierung und zum Einfrieren von Speisen unter Beachtung der hier aufgeführten Anleitung.
3. Berühren oder bedienen Sie niemals das Gerät mit nassen Händen oder barfuß, wenn Sie auf feuchtem oder nassem Bodenbelag stehen.
4. Wir raten vom Einsatz von Mehrfachsteckern, Adaptersteckern oder Verlängerungen ab.
5. Trennen Sie das Gerät bei Störungen, Wartung und Reinigung vom Stromnetz, oder schalten Sie die entsprechende Sicherung aus. Ziehen Sie bitte bei Entfernen des Netzkabels nie am Kabel, sondern bitte immer am Netzstecker.
6. Reinigen Sie das Gerät niemals, oder nehmen Sie keine Instandhaltungsarbeiten vor, ohne vorher den Stecker gezogen zu haben; es genügt nicht, die beiden Temperatur-Reglerknöpfe auf "○" gestellt zu haben, um jeglichen elektrischen Kontakt zu unterbrechen.
7. Berühren Sie bitte nicht die inneren Kühlteile, besonders nicht mit nassen Händen, Sie könnten sich verbrennen oder verletzen. Nehmen Sie niemals frisch entnommene Eiswürfel oder gefrorenes Speiseeis in den Mund, Sie könnten sich verbrennen.

8. Vor der Entsorgung Ihres alten Kühlschranks entfernen Sie das Schloß, soweit vorhanden, um zu verhindern, daß spielende Kinder eingesperrt werden könnten.

9. Reparaturen an Elektrogeräten dürfen nur von Fachkräften ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

10. Lagern Sie hochprozentigen Alkohol nur dicht verschlossen und stehend, durch austretende Alkoholdämpfe kann Explosionsgefahr bestehen.
11. Vermeiden Sie Beschädigungen an Teilen des Kältemittelkreislaufes, zum Beispiel durch Aufstechen von Kältemittelkanälen mit scharfen Gegenständen usw.
12. Lagern Sie keine Flüssigkeiten in Flaschen oder Dosen, insbesondere mit kohlensäurehaltigen Flüssigkeiten, im Gefrierteil des Gerätes. Ihr Gerät könnte durch platzende Gebinde beschädigt werden.
13. Sollte Ihr Gerät nicht funktionieren oder einen Defekt aufweisen, lesen Sie zuerst das Kapitel "Gibt's ein Problem?", bevor Sie den technischen Service anrufen; eventuell kann der Fehler so behoben werden. Versuchen Sie nicht, in das Innere der Kombination zu gelangen, um den Defekt zu reparieren.
14. Im Falle einer Beschädigung des Gerätespeisekabels muß dieses zwangsläufig durch unseren Kundendienst ausgewechselt werden, da hierzu Spezialwerkzeuge benötigt werden.
15. Bitte verwenden Sie im Innern des Lagerfachs für Speisen keine Elektrogeräte, die nicht ausdrücklichst von der Herstellerfirma empfohlen wurden.
16. Vor der Entsorgung eines Altgerätes - das Zyklopentane-Gas im Isolierschaum, und eventuell R600a - Gas (Isobutan) im Kühlkreis enthält - muss dieses sichergestellt werden, bevor es der Entsorgung zugeführt wird.

Wenden Sie sich hierzu an Ihren Händler oder an die zuständige kommunale Entsorgungsstelle.

Entsorgung Ihres Altgerätes sowie der Verpackung des Neugerätes.

Ältere Kühl- und Gefriergeräte enthalten im Kältekreis und in der Isolation Fluorchlorkohlenwasserstoffe (FCKW). Dieses FCKW kann, wenn es freigesetzt wird, die Ozonschicht der Atmosphäre schädigen.

Nehmen Sie deshalb zum Entsorgen des Altgerätes Ihre zuständige kommunale Entsorgungsstelle in Anspruch. Achten Sie bitte darauf, daß die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten und umweltfreundlichen Entsorgung nicht beschädigt werden.

In der Bundesrepublik Deutschland können Sie die Verpackung Ihres Neugerätes zur weiteren stofflichen Verwendung Ihrem Händler zurückgeben.

Installationshinweise

Um eine optimale und langfristige Funktion sowie einen möglichst geringen Stromverbrauch zu erzielen, ist es wichtig, das Gerät korrekt zu installieren.

Die Be- und Entlüftung

Der Kompressor sowie der Kondensator strahlen Wärme aus, weshalb sich eine gute Lüftung als notwendig erweist. Das Gerät muß deshalb in einem trockenen Raum aufgestellt werden, in dem eine Öffnung (Fenster oder Balkontür) für den nötigen Luftaustausch sorgt. Achten Sie bitte bei der Installation darauf, die Luftgitter, die eine gute Belüftung des Gerätes ermöglichen, zu verdecken oder zu verstopfen.

Von Hitzequellen fernhalten

Vermeiden Sie, das Gerät dort aufzustellen, wo es der direkten Einwirkung von Sonnenstrahlen ausgesetzt ist, oder in der Nähe des Elektroherdes oder ähnlichen Wärmespendern.

Elektroanschluß und Erdung

Vor dem Stromanschluß kontrollieren Sie bitte, ob die Voltangaben auf dem Schild links neben dem Gemüsefach den Stromdaten Ihrer Wohnung entsprechen, und ob die Steckdose über eine ordnungsgemäße, dem Stromanlagen-sicherheitsgesetz 46/90 entsprechende Erdung aufweist. Fehlt diese Erdung, lehnt der Hersteller jegliche Verantwortung und Gewährleistung ab. Benutzen Sie keine Mehrfachstecker oder Adapter.

Stellen Sie das Gerät bitte so auf, dass der Anschlussstecker gut zugänglich ist.

Ist die Stromleistung ausreichend?

Die Steckdose muß die Höchsleistungsbelastung des Gerätes aufnehmen können, die auf dem Datenschild im Innem des Gefrierschrankes angegeben ist.

Vor dem Stromanschluß

Stellen Sie das Gerät nach dem Transport senkrecht auf und warten Sie mind. 3 Stunden, bevor Sie es an den Stromkreis anschließen, um eine einwandfreie Funktionsweise zu garantieren.

Aus der Nähe betrachtet

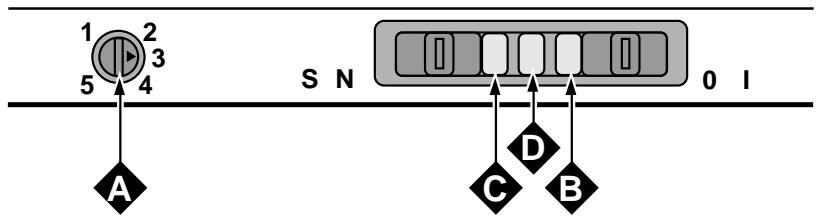

Thermostat

Der Thermostat reguliert automatisch die Innentemperatur des Gefrierschrankes.

Durch Drehen des Temperaturwählers von Pos. 1 bis Pos. 5 wird eine kältere Temperatur erreicht (Stellung 5 ist die kälteste Stufe).

Verwenden Sie zum Drehen des Temperaturwählers ein Geldstück.

Grüne Lampe

Betätigen Sie den Schalter nach rechts, leuchtet die grüne Lampe auf, d.h. das Gerät ist in Betrieb.

Drücken Sie den Schalter nach links (grüne Lampe erlischt), ist das Gerät abgeschaltet.

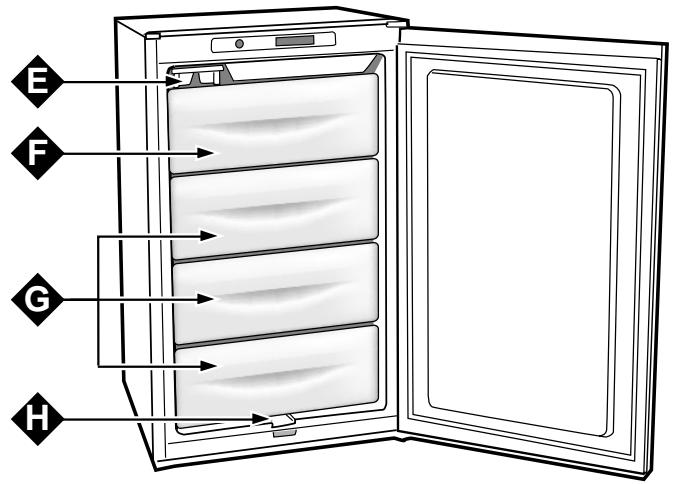

Fach für Eiswürfelschalen

Fach zum Einfrieren frischer Lebensmittel sowie Lagerung von Tiefkühlgut

Lagerfächer für Gefriergut

Tauwasserableitung

Gelbe Lampe

Zum Einfrieren frischer Lebensmittel benutzen Sie den Schnellgefriergang. Hierzu betätigen Sie den Schalter nach rechts: Für den Normalbetrieb (Lagerung des Gefriergutes) muß der Schalter in Links-Position sein.

Rote Lampe

Diese Lampe warnt im Fall eines Temperaturanstieges im Gefrierraum.

E F G H

Die erste Inbetriebnahme des Gerätes

ACHTUNG

Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät in Betrieb nehmen, um ein optimales Funktionieren zu gewährleisten.

Um eine Optimale und Kostensparende Funktion Ihres Gerätes zu gewährleisten, denken Sie bitte daran, die Drehknöpfe des Kühlschrankes und des Gefrierabteils auf eine mittlere Temperatur einzustellen.

Schließen Sie das Gerät an das Versorgungsnetz an und schalten Sie die grüne und gelbe Lampe ein. Die rote Lampe leuchtet so lange, bis die erforderliche Innentemperatur erreicht ist. Nach Erlöschen der roten Lampe schalten Sie die gelbe Lampe aus; Ihr Gerät ist jetzt betriebsbereit.

Gebrauch des gerätes

So friere ich richtig ein

• An- oder aufgetautes Gefriergut darf nicht erneut eingefroren werden: Verarbeiten Sie dieses (innerhalb 24 Stunden) durch Kochen, Braten zu einem Fertiggericht, und gefrieren Sie dieses evtl. wieder ein.
• Für das Eingefrieren von Fertiggerichten ziehen Sie bitte ein spezielles Handbuch zu Rate.
• Zum Einfrieren von Frischgut muß der Gefrierschalter nach links verstellt werden (gelbe LED leuchtet). Ordnen Sie daraufhin das einzufrierende Gut in das obere Fach ein. Achten Sie darauf, daß dieses nicht mit bereits tiefgefrorenen Lebensmitteln in Berührung kommt, sondern in direkter Berührung mit der Kühlfläche liegt.

Vergessen Sie nicht, daß die Haltbarkeit des Gefriergutes davon abhängt, wie schnell es eingefroren wurde. Es ist deshalb ratsam, den Schalter bereits 24 Stunden vor Einordnen frischer Lebensmittel auf Gefrierfunktion zu verstellen (gelbe LED leuchtet). Vor allen Dingen dann, wenn größere Mengen, bis zu der auf dem Typenschild angegebenen Höchstbeladungsmenge, eingefroren werden sollen.

• Während des Einfrierens vermeiden Sie ein Öffnen des Gefrierteils.
• Das Einordnen größerer Mengen Lebensmittel kann ein vorübergehendes Erwärmen im Innern des Gefrierschrankes verursachen (rote Kontrollampe leuchtet). Das gelagerte Gefriergut wird hierdurch jedoch nicht gefährdet, da es sich um eine vorübergehende Situation handelt.
• Nach Ablauf von 24 Stunden, nach Abschluß des Gefriervorgangs, ist der Gefrierschalter auf die normale Stellung zurückzustellen (gelbe LED erlischt).

Achtung: .Vergessen Sie nicht, die gelbe Lampe auszuschalten, um unnützen Energieverbrauch zu vermeiden.

- Um ein optimales Gefrieren und nachträglich ein optimales Auftauen zu gewährleisten, ist es ratsam, die Lebensmittel in kleine Portionen abzufüllen. Die Gefrierpakete sollten gekennzeichnet und mit dem Einlegedatum versehen werden.

• Bitte öffnen Sie bei einem Stromausfall oder Defekt nicht die Tür des Gefrierteils; so zögern Sie ein Ansteigen der Temperatur im Inneren hinaus. Die eingefrorenen und tiefgekühlten Speisen halten sich so unverändert ca. 9 - 14 Stunden.
• Geben Sie keine Flaschen oder Dosen in das Gefrierteil, die kohlensäurehaltige Getränke enthalten: sie könnten bersten, da alle Flüssigkeiten unter Kälteeinwirkung ihr Volumen vergröern (Siehe auch Sicherheitshinweise).
• Füllen Sie die Eiswürfelbehälter nur bis ca. 3/4 ihres Volumens auf.

Lagerung

Um eine optimale Konservierung des Tiefkühlgutes zu gewährleisten, wählen Sie, unabhängig von der vorhandenen Raumtemperatur, nie eine Temperaturstufe unter 1. Bei Raumtemperaturen von 25°- 27°C sollte der Temperaturwähler zwischen Pos. 1 und 2 eingestellt sein, bei Raumtemperaturen um 32°C zwischen 2 und 3. Die maximale Lagerdauer der einzelnen Lebensmittel ist in den Tabellen "Anleitung zum Gebrauch des Gefriergerätes". Achten Sie beim Einkauf von Tiefkühlkost auf die auf der Verpackung gegebenen Hinweise bezüglich der Lagerdauer. Sollten diese fehlen, das Tiefkühlgut nie länger als 3 Monate nach dem Kauf einlagern.

Außerdem sollten Sie beim Einkauf auf vorschriftsmäßige Lagertemperatur sowie Verpackung der Tiefkühlkost achten. Das gekaufte Tiefkühlgut sollte gut verpackt transportiert und auf dem schnellsten Weg eingelagert werden. Sollte die Verpackung Feuchtigkeitsspuren oder Ausbeulungen aufweisen, besteht die Gefahr, daß das Gefriergut nicht vorschriftsmäßig gelagert wurde und dadurch ungenießbar ist.

So halte ich das Gerät in Topform

Vor jedem Reinigungsvorgang ist es erforderlich, die Stromversorgung zu unterbrechen (Stecker herausziehen oder Hauptsicherung entfernen)..

Abtauen

ACHTUNG: Der Kältekreis darf nicht beschädigt werden.

Vermeiden Sie den Gebrauch mechanischer Vorrichtungen oder anderer Gegenstände, außer den vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen.

Von Zeit zu Zeit sollte der Reif im Gefrierraum entfernt werden. Verwenden Sie dazu ausschließlich den mitgelieferten Kunststoffschaber(auf keinen Fall Messer oder andere spitze Metallgegenstände). Sie könnten damit das Gerät beschädigen.

Ein- bis zweimal im Jahr oder nach starker Reifbildung muß derGefrierschrank abgetaut werden. Schalten Sie die grüne Lampe aus und lassen Sie die Tür geöffnet.

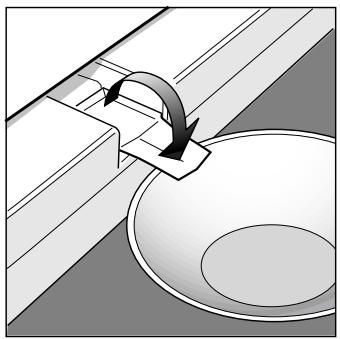

Das Abtauwasser können Sie gemäß Abb. 1 durch Unterstellen eines Gefäßes auffangen.

Zum Beschleunigen des Abtauens kann ein Gefäß mit warmem Wasser in das Gerät gestellt werden.

Vor dem Abtauen die Lebensmittel auslagern und möglichst dicht gepackt in mehrere Lagen Zeitungspapier eingeschlagen an einem kühlen Ort aufbewahren. Durch den unvermeidlichen Temperaturanstieg wird die Lagerzeit des Gefriergutes verkürzt, und wir empfehlen daher baldmöglichen Verzehr.

Während des Abtauens ist es empfehlenswert, die Lebensmittel in mehrere Lagen Zeitungspapier einzuwickeln und an einem kühlen Ort zwischenzulagern. Da diese unvermeidliche Termperaturerhöhung die Haltbarkeitsdauer verkürzt, ist es ratsam, die Lebensmittel rasch zu verbrauchen.

Reinigung und Pflege

Nach Beendigung des Abtauvorganges empfehlen wir eine Reinigung des Gerätes mit lauwarmem Wasser, dem ein handelsübliches Spülmittel zugestetz werden kann. Auf keinen Fall Scheuermittel verwenden!

Nach Beendigung des Reinigungsprozesses schalten Sie bitte die grüne Kontrolleuchte wieder ein und stellen Sie den Temperaturwähler auf die gewünschte Position.

Nach 2 - 3 Betriebsstunden können Sie Ihr Tiefkühlgut wieder einlagern.

Anleitung zum Gebrauch des Grfriergerätes

Fleisch und Fisch

Lebensmittel	Verpackung	Abhängen	Lagerdauer (Monate)	Auftauen
Rindfleisch	Aluminiumfolie	2 / 3	9 / 10	Nicht nötig
Hammelfleisch	Aluminiumfolie	1 / 2	6	Nicht nötig
Schweinefleisch	Aluminiumfolie	1	6	Nicht nötig
Kalbfleisch	Aluminiumfolie	1	8	Nicht nötig
Kalb-oder Schweinekotelett	Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie		6	Nicht nötig
Hammelkotelett	Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie		6	Nicht nötig
Hackfleisch	Alubehälter und Plastikfolie	Frisch	2	Langsam im Kühlschrank
Leber	Plastikbeutel		3	Nicht nötig
Wurst	Plastik- oder Alufolie		2	Je nach Gebrauch
Geflügel	Alufolie	1 / 3	9	Langsam im Kühlschrank
Gans - Ente	Alufolie	1 / 4	6	Langsam im Kühlschrank
Wild	Alufolie	1 / 3	9	Langsam im Kühlschrank
Hasen - Kanichen	Alufolie	3 / 4	6	Langsam im Kühlschrank
Hirsch	Alufolie oder Plastikfolie	5 / 6	9	Langsam im Kühlschrank
Große Fische	Alufolie oder Plastikfolie		4 / 6	Langsam im Kühlschrank
Kleine Fische	Plastikbeutel		2 / 3	Nicht nötig
Schalentiere	Plastikbeutel		3 / 6	Nicht nötig
Muscheln	Alu- oder Plastikbehälter mit Salzwasser		3	Langsam im Kühlschrank
Gekochter Fisch	Alufolie oder Plastikfolie		12	In warmem Wasser
Bratfisch	Plastikbeutel		4 / 6	Direkt in der Bratpfanne

Obst und verschiedene Speisen

Lebensmittel	Vorbereitung	Blanchierzeit (Minuten)	Verpackung	Lagerdauer (Monate)	Auftauen
Äpfel und Birnen	Waschen, schälen und in Stücke schneiden	2'	Behälter mit Zuckersirup bedecken	12	Langsam im Kühlschrank
Aprikosen, Pfirsiche, Kirschen, Zwetschgen	Waschen und entkernen	1' / 2'	Behälter mit Zuckersirup bedecken	12	Langsam im Kühlschrank
Erdbeeren, Heidelbeeren, Johannisbeeren, Himbeeren	Waschen, verlesen, gut abtropfen lassen		Behälter mit Zuckersirup bedecken	10 / 12	Langsam im Kühlschrank
Gekochtes Obst	Waschen, In Stücke schneiden		Behälter 10% Zucker zugeben	12	Langsam im Kühlschrank
Obst	Waschen, In Stücke schneiden		Behälter nach Belieben zuckern	10 / 12	Langsam im Kühlschrank
Blumenkohl	Putzen, verlesen, blanchieren in Zitronenwasser	2'	Plastikbeutel	12	Nicht nötig
Rosenkohl	Putzen, waschen, in Stücke schneiden	1' / 2'	Plastikbeutel	10 / 12	Bei Raumtemperatur
Erbsen	Waschen und auslesen	2'	Plastikbeutel	12	Nicht nötig
Bohnen, grüne	Waschen, in Stücke schneiden	3'	Plastikbeutel	10 / 12	Nicht nötig
Karotten, Paprika	Waschen schülen, scheiben schneiden	3' / 4'	Plastikbeutel	12	Nicht nötig
Pilze, Spargel	Waschen und schneiden	3' / 4'	Plastikbeutel - Behälter	6	Bei Raumtemperatur
Spinat	Waschen und zerschneiden	2'	Plastikbeutel	12	Bei Raumtemperatur
Suppengemüse	Waschen und zerschneiden	3'	Verpackt in kleinen Portionen	6 / 7	Bei Raumtemperatur
Verschiedene Speisen	Vorbereitung	Blanchierzeit	Verpackung	Lagerdauer (Monate)	Auftauen
Brot			Plastikbeutel	4	Bei Raumtemperatur oder im Backofen
Torten			In Plastikfolien	6	Bei Raumtemperatur und bei 100/200°C backen
Sahne			Behälter	6	Bei Raumtemperatur oder im Kühlschrank
Butter			Originalverpackung Alufolie	6	Kühlschrank
Gekochte Lebensmittel			Aufgeteilt in entsprechenden Behältern	3 / 6	Kühlschrank
Eier			In kleinen Behältern ohne Schale	10	Raumtemperatur oder Kühlschrank

Gibt's ein Problem?

Grüne Lampe leuchtet nicht

Bitte kontrollieren Sie, ob:

• Ist die Stromzufuhr unterbrochen?
• Ist der Hauptschalter der Wohnung eingeschaltet?

Rote Warnlampe brennt ständig

Bitte kontrollieren Sie, ob:

• die Tür richtig schließt oder die Dichtung beschädigt ist;
• die Tür oft, zum Beispiel von Kindern geöffnet werden;
• der Temperatur-Reglerknopf richtig eingestellt ist: der Kühlschrank überladen isti?
• Ist die Reifschicht zu dick?

Der Motor/Kompressor läuft ständig

Bitte kontrollieren Sie, ob:

• Leuchtet die gelbe Lampe? (Dann ist das Gerät auf Dauerbetrieb eingestellt).
• Ist der Temperaturwahlschalter in der richtigen Stellung?

Das Gerät macht zu viel Lärm

Bitte kontrollieren Sie, ob:

• Ihr Gerät gerade (in der Waage) steht
• es zwischen Möbeln oder Gegenständen steht, die vibrieren und daher zu Lärmentwicklung Ihres Gerätes führen können;
• Das Kühlgas im Inneren erzeugt ein leichtes Geräusch, auch bei Stillstand des Kompressors (das ist kein Defekt).

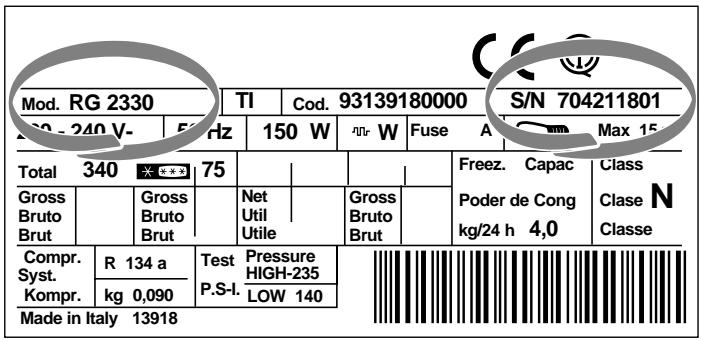

Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit: die Modellbezeichnung (Mod.), die entsprechenden Nummern (S/N), die auf dem Schild im Innem des Gefrierschrankes angegeben sind (siehe untenstehende Beispiele).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.
