Produkttyp	Professioneller LED-Monitor
Bildschirmgröße	65 Zoll (165 cm)
Auflösung	3840 x 2160 Pixel (4K UHD)
Display-Technologie	LED-Hintergrundbeleuchtung
Kontrastverhältnis	4000:1 (typisch)
Helligkeit	500 cd/m²
Blickwinkel	178° horizontal und vertikal
Videoeingänge	HDMI x2, DisplayPort x1, VGA x1
Audioausgang	3,5 mm Kopfhöreranschluss
Lautsprecherleistung	10 W x 2
Stromverbrauch	200 W (typisch)
Stromversorgung	100-240 V AC, 50/60 Hz
Abmessungen mit Standfuß	1462 x 856 x 304 mm
Abmessungen ohne Standfuß	1462 x 843 x 54 mm
Gewicht mit Standfuß	28 kg
Gewicht ohne Standfuß	26 kg
Hauptfunktionen	Anzeige von Stand- und Bewegtbildern, Hoch-/Querformatmodus, HDMI-CEC-Kompatibilität
Pflege und Reinigung	Ein weiches, trockenes Tuch verwenden, scheuernde Produkte vermeiden
Sicherheit	Wandmontage empfohlen, Lüftungsschlitze nicht blockieren
Ersatzteile und Reparierbarkeit	Fernbedienung enthalten, Wandhalterungen optional erhältlich, Reparatur durch autorisiertes Fachpersonal
Allgemeine Informationen	Marke Sony, Modell GXDL65H1, Kategorie Monitor

Häufig gestellte Fragen - GXDL65H1 SONY

Wie schalte ich den Monitor ein und aus?

Verwenden Sie die Power-Taste unten rechts am Bildschirm oder die Power-Taste auf der Fernbedienung.

Welche Kabel sind im Lieferumfang enthalten?

Die Verpackung enthält ein Netzkabel, ein HDMI-Kabel und ein DisplayPort-Kabel.

Wie reinige ich den Bildschirm sicher?

Schalten Sie den Monitor aus und verwenden Sie ein leicht mit Wasser angefeuchtetes Mikrofasertuch. Verwenden Sie niemals chemische Reinigungsmittel oder Scheuermittel.

Kann ich diesen Monitor als Computerbildschirm verwenden?

Ja, Sie können Ihren Computer über HDMI oder DisplayPort anschließen. Stellen Sie sicher, dass die Ausgabeauflösung des Computers bis zu 4K unterstützt.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Menu-Taste auf der Fernbedienung oder der Vorderseite, navigieren Sie zu Bild, und stellen Sie dann die Parameter Helligkeit und Kontrast ein.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Versuchen Sie, die Power-Taste am Monitor selbst zu drücken. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Hat der Monitor integrierte Lautsprecher?

Ja, der Monitor ist mit Stereo-Lautsprechern mit einer Leistung von 10 W x 2 ausgestattet.

Wie montiere ich den Monitor an der Wand?

Verwenden Sie eine VESA-kompatible Wandhalterung (Norm 400 x 400 mm). Befolgen Sie die mit der Halterung gelieferten Montageanweisungen. Stellen Sie sicher, dass die Wand das Gewicht des Geräts (ca. 26 kg ohne Standfuß) tragen kann.

Welche Abmessungen und welches Gewicht hat der Monitor?

Die Abmessungen mit Standfuß betragen 1462 x 856 x 304 mm und ohne Standfuß 1462 x 843 x 54 mm. Das Gewicht beträgt 28 kg mit Standfuß und 26 kg ohne Standfuß.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware-Version von der Sony-Website auf einen USB-Stick herunter, stecken Sie ihn in den USB-Anschluss des Monitors und gehen Sie dann zum Menü Einstellungen > Software-Update.

BEDIENUNGSANLEITUNG GXDL65H1 SONY

AUDIO Stereo-Miniklinke (× 1)

500 mVrms, hochohmig

VIDEO S-VIDEO-EINGANG

Mini-DIN-4-polig (×1)

Stereo-Miniklinke (× 1)

500 mVrms, hochohmig

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT)-EINGANG

Stereo-Miniklinke (× 1)

500 mVrms, hochohmig

DVI DVI-EINGANG

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

DIESES GERÄT MUSS GEERDET WERDEN.

Transport

Wenn Sie den Bildschirm transportieren, halten Sie ihn nicht an den Lautsprechern, sondern halten Sie das Gerät selbst. Andernfalls könnten sich die Lautsprecher vom Gerät lösen und das Gerät könnte herunterfallen. Dadurch kann es zu Verletzungen kommen.

WARNUNG

Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und gut zugänglich sein.

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Für Kunden in Deutschland

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

WARNUNG

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

Inhalt

Einführung

Sicherheitsmaßnahmen 4

Vorsichtsmaßregeln zur Installationsumgebung 6

Lage und Funktion der Teile und Bedienelemente

Vorderseite....7

Rückseite 8

Fernbedienung....11

Beschreibung der Tasten 11

Sondertasten auf der Fernbedienung ....13

Der Breitbildmodus 13

Einstellen von PAP 14

Die Taste ID MODE verwenden....15

Zusatzadapter 16

Anschlüsse

Anschließen des Netzkabels und anderer Kabel 17

Anschließen der Lautsprecher 18

Umgang mit den Kabeln....19

Arbeiten mit den Menüeinstellungen

Übersicht über die Menüs ....20

Bild/Ton 21

Bildschirm Einstellungen....25

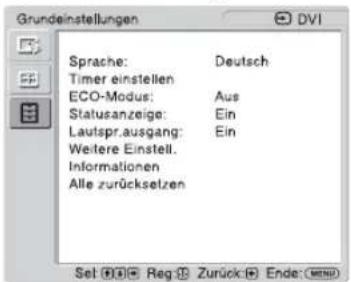

Grundeinstellungen Einstellungen 29

Netzwerkfunktionen

Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen ....33

PC-Betrieb....35

Weitere Informationen

Störungsbehebung....38

Diagramm der Eingangssignale 40

Technische Daten 42

Index 44

Einführung

Sicherheitsmaßnahmen

Warnung

• Die zusätzliche Installationsanleitung für Händler ist für Händler bestimmt. Falls Kunden die in dieser Anleitung beschriebene Installation oder den Transport durchführen, kann ein Unfall mit daraus resultierenden schweren Verletzungen auftreten. Führen Sie die Installation oder den Transport auf keinen Fall selbst durch. Wenden Sie sich bezüglich der Installation an einen Sony-Händler.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub, mechanischen Vibrationen oder Stößen ausgesetzt ist.
• Wenn Sie mehrere andere Geräte an dieses Gerät anschließen, kann es je nach Standort dieses Geräts und der anderen Geräte zu Problemen wie Fehlfunktionen der Fernbedienung, Bildstörungen und Tonstörungen kommen.

Sicherheit

• Ein Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräterückseite.
• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie das Gerät von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• Wollen Sie das Gerät einige Tage oder länger nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose.
• Um das Gerät vom Netzstrom zu trennen, ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie nicht am Kabel.

Reinigung

Ziehen Sie vor dem Reinigen des Monitors unbedingt das Netzkabel aus der Netzsteckdose.

Reinigen des Monitors

Kratzen Sie nicht mit scharfen Gegenständen über die Bildschirmoberfläche (Schutzbeschichtung) und stoßen Sie nicht mit harten Gegenständen dagegen, um eine Beschädigung zu vermeiden. Die Bildschirmoberfläche ist mit einer Spezialbeschichtung versehen. Beachten Sie die folgenden Anweisungen, damit sich nicht aufgrund einer fehlerhaften Reinigung die Bildqualität verringert.

• Entfernen Sie Staub von der Bildschirmoberfläche vorsichtig mit einem weichen Tuch. Es empfiehlt sich, ein Brillenreinigungstuch zu verwenden.
• Bei starken Verschmutzungen können Sie die Bildschirmoberfläche mit einem weichen Reinigungstuch, das Sie leicht mit Wasser angefeuchtet haben, abwischen.
• Verwenden Sie auf gar keinen Fall Alkohol, Benzin, Verdünner, säurehaltige oder alkalische Reinigungslösungen, Scheuermittel oder chemisch imprägnierte Reinigungstücher, da diese die Bildschirmoberfläche beschädigen.

Reinigen des Gehäuses

• Wischen Sie Flecken behutsam mit einem trockenen, weichen Tuch ab. Bei stärkerer Verschmutzung verwenden Sie ein leicht mit einem milden Reinigungsmittel angefeuchtetes Tuch und wischen den Bereich anschließend mit einem trockenen, weichen Tuch trocken.
• Verwenden Sie auf keinen Fall Alkohol, Benzin, Verdünner oder Insektizide. Diese könnten die Gehäuseoberfläche angreifen oder die Markierungen davon entfernen.
• Der Bildschirm kann beschädigt werden, wenn Sie mit einem verschmutzten Tuch darüber wischen.
• Legen Sie nicht für längere Zeit Gummi- oder Kunststoffgegenstände auf dem Gerät ab. Andernfalls kann es zu Veränderungen kommen und die Schutzschicht kann sich lösen.

Der LCD-Bildschirm

• Wenn der LCD-Bildschirm lange Zeit auf die Sonne weist, führt dies zu Beschädigungen. Beachten Sie dies, wenn Sie das Gerät im Freien oder an einem Fenster aufstellen.
• Drücken Sie nicht zu stark auf den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine Gegenstände auf den Bildschirm. Andernfalls kann es zu Funktionsstörungen des Monitors oder einer Beschädigung des LCD-Bildschirms kommen.
• Auf dem Bildschirm sind möglicherweise horizontale Streifen oder Nachbilder zu sehen. In kalter Umgebung ist der Bildschirm außerdem möglicherweise dunkler als üblich. Dabei handelt es sich nicht um eine Fehlfunktion des Bildschirms. Der Bildschirm arbeitet wieder normal, wenn die Umgebungstemperatur ansteigt.
• Wenn ein Standbild längere Zeit angezeigt wird, kann es einbrennen, so dass Nachbilder zu sehen sind. Ein Nachbild verschwindet im Laufe der Zeit. Wenn Geisterbilder auftreten, verwenden Sie die Bildschirmschonerfunktion oder eine andere Video- oder Bildsoftware, die eine ständig bewegte Anzeige erzeugt. Wenn die durch das Einbrennen des Bildes entstandenen Nachbilder schwach sind, lassen sie möglicherweise auch wieder nach, doch vollständig verschwinden werden sie nicht.
• Die Bildschirmoberfläche, das Gehäuse oder der Rahmen kann sich während des Betriebs erwärmen. Dies ist keine Fehlfunktion.

Helle und dunkle Punkte auf dem LCD-Bildschirm

Der LCD-Bildschirm wird in Hochtechnologie hergestellt, die eine effektive Auflösung von mindestens 99,99% bietet. Trotzdem sind möglicherweise schwarze Punkte (defekte Pixel) oder helle Lichtpunkte (rot, blau oder grün usw.) permanent auf dem Bildschirm zu sehen. Solche Pixelfehler können bei LCD-Bildschirmen herstellungsbedingt auftreten. Auch nach längerer Gebrauchsdauer des Geräts kann es zu solchen Fehlern kommen.

Bei diesen Phänomenen handelt es sich nicht um eine Fehlfunktion des Bildschirms.

Zur Verwendung des Monitors

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• Wenn Sie das Gerät an einem Ort mit unzureichender Luftzufuhr verwenden, kann es nicht abkühlen. Dies führt zu einem Wärmestau im Gerät. In diesem Fall besteht Feuergefahr und das Gerät kann beschädigt werden. Verwenden Sie das Gerät nicht an einem Ort mit unzureichender Luftzufuhr.

Verpacken

Werfen Sie den Karton und die Verpackungsmaterialien nicht weg.

Sie sind ideal für den Transport des Geräts geeignet. Wenn Sie das Gerät transportieren müssen, verpacken Sie es wie auf dem Karton abgebildet.

Wenn Sie Fragen zu dem Gerät haben, wenden Sie sich bitte an einen autorisierten Sony-Händler.

Vorsichtsmaßregeln zur Installationsumgebung

Diese Anzeige entspricht der internationalen Norm für Staub- und Spritzwasserschutz IEC60529 IP54 und deshalb an Orten verwendet werden, wo viele Staubpartikel oder Spritzenwasser auftreten können. Die durch die Stellen nach der IP angezeigte Leistung wird unten gezeigt.

Staubfest

IP5_ Gegen Staub geschützt.

Definition

Eindringen von Staub wird nicht völlig verhindert, aber er darf nicht in solcher Menge eindringen, dass die sichere und sinngemässe Funktion des Geräts behindert wird.

Spritzfest

IP_4 Gegen Wasserspritzer geschützt.

Definition

Wasser, das gegen die Einschließung aus jeder möglichen Richtung spritzt, hat keinen schädlichen Effekt.

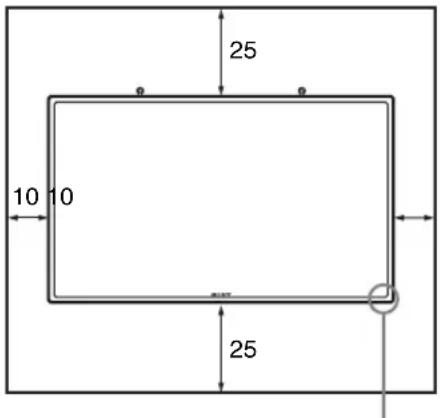

Lassen Sie um den Monitor herum viel Platz

• Um einen internen Wärmestau durch Zustellen des Monitors zu verhindern, achten Sie auf ausreichende Luftzufuhr, indem Sie mindestens so viel Platz wie in der Abbildung unten dargestellt um den Monitor herum frei lassen.
• Die Umgebungstemperatur muss zwischen 0°C und 35°C betragen. Seien Sie vorsichtig, wenn Sie den Monitor nahe an der Decke montieren. Die Temperatur kann dort sehr viel höher sein als die normale Raumtemperatur weiter unten.
• Bei eingeschaltetem Monitor kommt es im Inneren zu einer gewissen Wärmeentwicklung. Dadurch kann es zu Verbrennungen kommen. Berühren Sie den Monitor nicht an der Ober- oder Rückseite, wenn er eingeschaltet ist oder gerade erst in den Bereitschaftsmodus geschaltet wurde.

Wenn Sie den Monitor horizontal installieren

Vorderseite

Lichtsensor/Fernbedienungssensor

Seite

Wenn Sie den Monitor vertikal installieren

Seite

Hohe Temperaturen und hohe Luftfeuchtigkeit vermeiden

Wenn dieses Gerät hohen Temperaturen oder hoher Feuchtigkeit ausgesetzt wird oder wenn die Temperatur wegen Klimaanlagen oder dergleichen sich schnell ändert, kann sich Kondensation innerhalb des schützenden Glases des Monitors bilden.

Nicht den Lichtsensor oder Fernbedienungssensor blockieren

Stellen Sie keine Gegenstände vor dem Lichtsensor oder dem Fernbedienungssensor auf. Dadurch kann verhindert werden, dass die automatische Helligkeitsregelfunktion oder die Fernbedienung richtig arbeitet.

Lage und Funktion der Teile und Bedienelemente

Vorderseite

Teile Beschreibung

① Sony-Logo Sie können ein Sony-Logo einblenden.

Im Menübildschirm können Sie die Logo-Position in vertikaler oder horizontaler Richtung ändern.

Beim Kauf dieses Geräts wird die Position automatisch erkannt und das Logo auf Aufleuchten gestellt. Näheres dazu finden Sie unter „Logo“ auf Seite 31.

Hinweis

Wenn Sie die Installationsausrichtung nicht ändern, stellen Sie „Position“ von „Logo“ je nach Bedarf auf „Waagerecht“ oder „Hochkant“. Der Ausrichtungssensor arbeitet möglicherweise nicht richtig, wenn er Vibrationen oder Erschütterungen ausgesetzt wird.

2 | / ⏻(Ein/Bereitschaft)- • Leuchtet grün, wenn der Monitor eingeschaltet ist.

Anzeige - Leuchtet rot, wenn sich der Monitor im Bereitschaftsmodus befindet. Leuchtet orangefarben, wenn der Monitor in den Energiesparmodus schaltet, während vom PC ein Signal eingeht. Wenn die Anzeige rot blinkt, schlagen Sie auf Seite 38 nach.

Hinweis

Wenn die Option „LED“ unter „Multi-Display“ auf „Aus“ gesetzt und für „Position“ etwas anderes als rechts unten eingestellt ist, leuchtet die Anzeige beim Einschalten des Monitors nicht grün, es sei denn, dass kein oder ein nicht unterstütztes Signal eingeht.

3 Fernbedienungssensor Fernbedienungssensor-Lichtempfangsteil

4 Lichtsensor Dies ist der Sensor zur automatischen Einstellung der Bildschirmhelligkeit. Siehe Seite 32.

Hinweis

Stellen Sie keine Gegenstände vor dem Lichtsensor auf. Dadurch kann verhindert werden, dass die automatische Helligkeitsregelfunktion richtig arbeitet.

Rückseite

Teile Beschreibung
1 REMOTE(10BASE-T/100BASE-TX)	Zum Anschließen des Monitors an ein Netzwerk mithilfe eines 10BASE-T/100BASE-TX-LAN-Kabels.Sie können den Monitor vom PC aus über das Netzwerk steuern und ihm diverse Einstellungen zuweisen.Vorsicht• Verwenden Sie beim Anschließen des LAN-Kabels des Geräts an ein Peripheriegerät ein mitgeliefertes Kabel, um Fehlfunktionen aufgrund von Störungen zu vermeiden.• Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. Folgen Sie den Anweisungen für diese Buchse.HinweisWählen Sie „Display“ unter „Netzwerkanschluss“, wenn Sie diesen Anschluss verwenden. Siehe Seite 31.
2 AUDIO(Stercominibuchse)	Dies ist die Audio-Monitorausgangsbuchse für externe Geräte. Zum Ausgeben des Tons zu dem Signal, das gerade auf dem Bildschirm angezeigt wird. Das ausgegebene Audiosignal entspricht im Modus „P&P“ oder „PinP“ dem aktiven* Bild.Hinweise• Unter „Ton-Modus“ oder „Lautspr.ausgang“ vorgenommene Einstellungen haben keine Wirkung.• Der von der Fernbedienung eingestellte Rauschverminderungsstatus wird nicht reflektiert.
3 VIDEO	S VIDEO IN (Mini-DIN, 4-polig): Zum Anschließen an den S-Video-Signalausgang eines Videogeräts.VIDEO IN (BNC): Zum Anschließen an den Videosignalausgang eines Videogeräts.VIDEO OUT (BNC): Zum Anschließen an den Videosignaleingang eines Videogeräts. Über VIDEO IN eingespeiste Bilder werden ausgegeben. Wird ausgegeben, ungeachtet ob die Stromversorgung ein- oder ausgeschaltet ist (einschließlich Bereitschaftsmodus).AUDIO IN (Stereominibuchse): Zum Anschließen an den Audioausgang eines Videogeräts.
4 HD15 (RGB/COMPONENT)(D-Sub, 15-polig)	HD15 (RGB/COMPONENT) IN: Zum Anschließen an den analogen RGB- oder Farbdifferenzsignalausgang eines Videogeräts oder PCs. Siehe Seite 43.AUDIO IN:Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang eines Videogeräts oder PCs.HD15 (RGB/COMPONENT) OUT: Zum Anschließen an den analogen RGB- oder Farbdifferenzsignaleingang eines Videogeräts oder PCs. Siehe Seite 43. Hier werden die Signale ausgegeben, die über den oben genannten Anschluss HD15 (RGB/COMPONENT) IN eingespeist werden.Hinweise• Bei Farbdifferenzsignalen durfen Sie keine Synchronisationssignale an den Polen 13 und 14 einspeisen. Andernfalls wird das Bild moglicherweise nicht einwandfrei angezeigt.• Wenn der Monitor nicht an den Netzstrom angeschlossen ist oder sich im Bereitschaftsmodus befindet, wird über HD15 (RGB/COMPONENT) OUT kein Signal ausgegeben.
5 DVI(DVI-D, 24-polig)	DVI IN: Zum Anschließen an den digitalen Signalausgang eines Videogeräts oder PCs. Unterstützt HDCP als Kopierschutz.AUDIO IN:Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang eines Videogeräts usw.
6 HDMI IN	Über die HDMI-Schnittstelle (High-Definition Multimedia Interface) können Sie den Monitor an ein HDMI-fähiges Audio-/Videogerät oder einen PC anschließen. So können Sie Videos in verbesserter bzw. HD-Qualität und zweikanaligen Digitalton wiedergeben lassen.Der geeignete Modus für das angeschlossene Audio-/Videogerät bzw. den PC wird automatisch ausgewählt.HinweisVerwenden Sie unbedingt ein HDMI-Kabel (nicht mitgeliefert) mit HDMI-Logo. Es wird empfohlen, ein HDMI-Kabel von Sony zu verwenden (High-Speed-Typ).
Teile	Beschreibung
7 OPTION-Anschlussbereich (VIDEO/COM-Anschluss)	Dieser Anschlussbereich unterstützt Videosignale und Kommunikationsfunktionen. Bei Installation eines Zusatzadapters (der BKM-FW-Serie) in diesem Anschlussbereich stehen weitere Monitorfunktionen zur Verfügung. Siehe Seite 16.
8 Buchse AC IN	Schließen Sie das mitgelieferte Netzkabel an diese Buchse und an eine Netzsteckdose an. Siehe Seite 17.Sobald Sie das Netzkabel angeschlossen haben, leuchtet die Anzeige rot und der Monitor wechselt in den Bereitschaftsmodus.
9 Buchse SPEAKER	Schließen Sie die Lautsprecher SS-SPG02 (nicht mitgeliefert) an diese Buchse an. Nähere Informationen zum Anschließen der Lautsprecher finden Sie in der Bedienungsanleitung zu den Lautsprechern. Einzelheiten zum Verlegen der Lautsprecherkabel finden Sie auf Seite 19.
10 ⏻ (POWER) Schalter	Zum Ein- und Ausschalten (Bereitschaftsmodus) des Bildschirms.
11 ⚫ (RETURN) Taste	Zum Zurückschalten zum vorherigen Menübildschirm.
12 ⚪ (ENTER) Taste	Zum Bestätigen der Auswahl.
13 -/+ (Lautstärke/Cursor), Taste	Zum Regulieren der Lautsprecherlautstärke. Bei eingeblendetem Menü dienen diese Tasten zum Verschieben des Cursors bzw. zum Einstellen von Werten.Zum Bestätigen der Auswahl.
14 MENU Taste	Zum Aufrufen von Menüs.
15 ⚣ (INPUT) Taste	Zum Auswählen eines Signals, das am INPUT- oder OPTION-Anschluss eingespeist werden soll.Das einzuspeisende Signal wechselt mit jedem Tastendruck auf die Taste INPUT folgendermaßen. → S Video → Video → HD15 → DVI → HDMI → OPTIONWenn am OPTION-Anschlussbereich kein Zusatzadapter installiert ist, der Videosignale unterstützt, wird OPTION übersprungen.
16 Temperatursensor	Erkennt die Umgebungstemperatur.
17 Lautsprechermontagestellen	Zum Anbringen der dedizierten Lautsprecher SS-SPG02.
18 Bohrungen für Ständerbefestigung	Die Schraubenbohrungen entsprechen der VESA-Norm. (Abstand: 600 mm × 400 mm,Schraube: M6)
19 Ringschraube	Wird bei Installation des Displays mit einem Kran verwendet.Nach der Installation werden die Schrauben gelost und die Ringschraube entfernt.
20 Ringschraube-Ansetzposition (fur vertikale Installation)	Bei vertikaler Installation des Displays wird die Ringschraube in dieser Position angebracht.Beauftragen Sie Ihren Handler oder den Sony-Kundendienst mit dem Anbringen der Ringschraube.
21 Kabelabdeckung	Diese Abdeckung verhindert das Eindringen von Wasser und Staub in den Spalt zwischen Kabeln und Klemmenabdeckung.Beim Anschließen von Kabeln lösen Sie die Schrauben und nehmen die Kabelabdeckung ab.
22 Klemmenabdeckung	Diese Abdeckung verhindert das Eindringen von Wasser und Staub in den Klemmenbereich.Beim Anschließen von Kabeln lösen Sie die Schrauben und nehmen die Klemmenabdeckung ab.

* In diesem Status wird Ton ausgegeben und das Eingangssignal kann gewechselt werden.

Fernbedienung

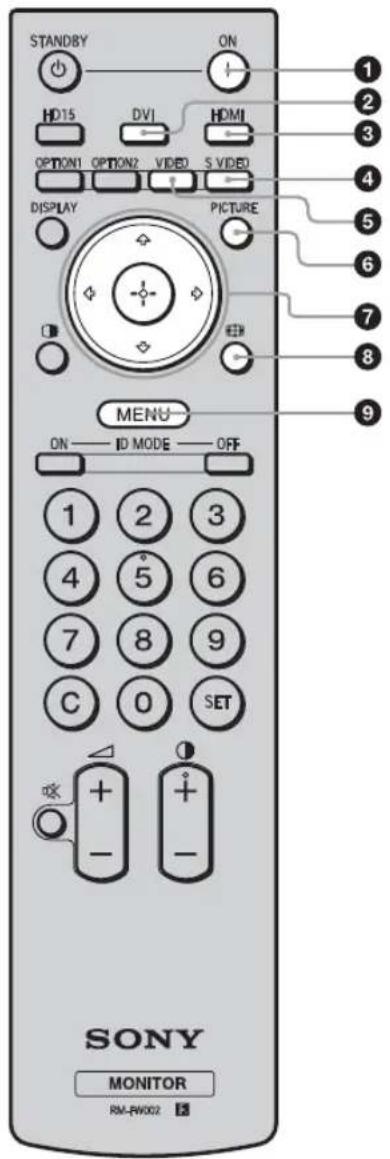

Beschreibung der Tasten

Hinweise

• Die Tasten 5 und sind mit einem fühlbaren Punkt gekennzeichnet. Verwenden Sie den fühlbaren Punkt als Anhaltspunkt beim Bedienen des Monitors. - Legen Sie zwei R6-Manganatterien der Größe AA (mitgeliefert) polaritätsrichtig in das Batteriefach der Fernbedienung ein: Plus- und Minus-Pol der Batterien müssen den Markierungen und im Batteriefach entsprechen.

Vorsicht

Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.

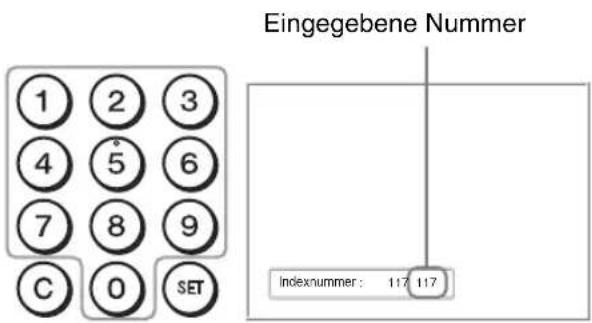

Wenn mehrere Monitore installiert sind, können Sie einen bestimmten davon bedienen, ohne die anderen zu beeinflussen.

• Taste ON: Drücken Sie diese Taste, um die „Indexnummer“ am Bildschirm anzuzeigen.
• Taste 0-9: Drücken Sie diese Taste, um die „Indexnummer“ des zu bedienenden Monitors einzugeben.
• Taste SET: Drücken Sie diese Taste, um die eingegebene „Indexnummer“ zu bestätigen.
• Taste C: Drücken Sie diese Taste, um die eingegebene „Indexnummer“ zu löschen.
• Taste OFF: Drücken Sie diese Taste, um in den normalen Modus zurückzuschalten.

Siehe Seite 15.

⑪ Tasten Ⓞ +/-

Zum Einstellen des Bildkontrasts.

⑫ Tasten +/-

Zum Einstellen der Lautstärke.

⑬ Taste

Zum Stummschalten des Tons. Drücken Sie die Taste nochmals, wenn Sie den Ton wieder hören wollen.

⑭ Taste

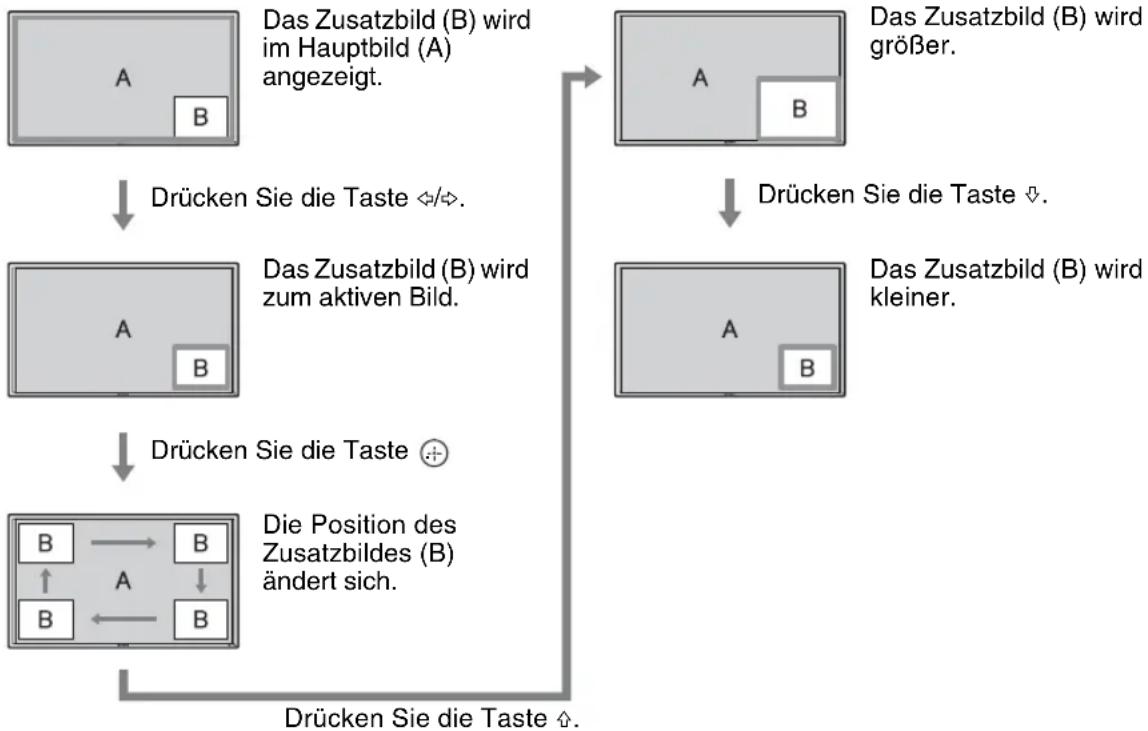

Zum Auswählen des Modus „PAP“ (Picture And Picture). Mit jedem Tastendruck wird zwischen „P&P“, „PinP“ und dem Bildschirm mit einem Bild gewechselt. Siehe Seite 14.

⑮ Taste DISPLAY

Zum Anzeigen des ausgewählten Eingangs, des Eingangssignaltyps und der Einstellung für „Seitenverhältnis“ auf dem Bildschirm. Drücken Sie zum Ausblenden der Informationen die Taste erneut. Wenn die angezeigten Informationen kurze Zeit angezeigt werden, ohne dass Sie eine Funktion ausführen, werden sie automatisch wieder ausgeblendet.

⑯ Taste OPTION 1

Wenn ein Zusatzadapter installiert ist, wählen Sie hiermit das Signal von dem an den Zusatzadapter angeschlossenen Gerät aus. Wenn der installierte Zusatzadapter über mehrere Eingänge verfügt, wird mit jedem Tastendruck zwischen den Eingangssignalen gewechselt.

⑰ Taste HD15

Zum Auswählen des Eingangssignals am Anschluss HD15 (RGB/COMPONENT). Das RGB- oder Farbdifferenzsignal wird je nach den Menüeinstellungen automatisch oder manuell ausgewählt.

18Taste STANDBY

Mit dieser Taste wird der Monitor in den Bereitschaftsmodus geschaltet.

Hinweis

Die Taste OPTION 2 können Sie bei diesem Monitor nicht verwenden.

Sondertasten auf der Fernbedienung

Der Breitbildmodus

Sie können für die Anzeige am Bildschirm das Bildformat ändern.

Tipp

Stattdessen können Sie die Einstellungen auch über „Seitenverhältnis“ unter „Bildschirm“ vornehmen. Siehe Seite 27, 28.

Bei Eingangssignalen von Videogeräten, DVD-Geräten usw. (außer bei einem PC als Eingangsquelle)

4:3-Originalbildquelle

16:9-Originalbildquelle

Bei einem PC als Eingangsquelle

Die Abbildungen unten zeigen eine Eingangssignalauflösung von 800×600.

Original

Wenn die Eingangssignalauflösung höher ist als die Bildschirmauflösung (1.920×1.080), sieht die Anzeige bei Original genauso aus wie bei Voll 1.

Einstellen von PAP

Sie können zwei Bilder von verschiedenen Signalquellen wie einem PC und einem Videogerät nebeneinander anzeigen lassen.

Darüber hinaus können Sie das aktive Bild wechseln bzw. die Größe der Bilder verändern.

Stattdessen können Sie die Einstellungen auch über „PAP einstellen“ unter „Bildschirm“ vornehmen. Siehe Seite 25.

Cursor zeigt aktives Bild an

Für P&P

Für PinP

Tipps

• Der Cursor, der das aktive Bild kennzeichnet, wird nach 5 Sekunden ausgeblendet.
• Das Bild kann auf eine von 15 Größen eingestellt werden (Für P&P)

Die Taste ID MODE verwenden

Wenn mehrere Monitore installiert sind, können Sie einen bestimmten davon bedienen, ohne die anderen zu beeinflussen.

1 Drücken Sie die Taste ON.

Die „Indexnummer“ des Monitors erscheint in Schwarz im Bildschirmmenü unten links. (Jedem Monitor ist werkseitig eine eigene „Indexnummer“ zwischen 1 und 255 zugeordnet.)

2 Geben Sie mit den Tasten 0 - 9 auf der Fernbedienung die „Indexnummer“ des Monitors ein, den Sie steuern wollen.

Die eingegebene Nummer erscheint rechts neben der „Indexnummer“ des jeweiligen Monitors.

3 Drücken Sie die Taste SET.

Die Zeichen auf dem ausgewählten Monitor werden nun grün angezeigt, die auf den anderen Monitoren rot.

Sie können nun ausschließlich den Monitor mit den grün angezeigten Zeichen bedienen. Nur der Netzschalter POWER POWER ON und die Taste STANDBY/ID MODE-OFF funktionieren auch noch bei den anderen Monitoren.

4 Nachdem Sie alle gewünschten

Einstellungen geändert haben, drücken Sie die Taste OFF.

Auf dem Bildschirm erscheint wieder die normale Anzeige.

So korrigieren Sie die Indexnummer

Löschen Sie zunächst mit der Taste C die aktuelle „Indexnummer“. Geben Sie nun, wie in Schritt 2 erläutert, eine neue „Indexnummer“ ein.

Tipp

Wie Sie die „Indexnummer“ des Monitors ändern, erfahren Sie unter „Indexnummer“ in „Steuerung einst.“ auf Seite 29.

Zusatzadapter

Beim OPTION-Anschlussbereich 7

Seitlich am Monitor handelt es sich um einen Steckplatz. Sie können dort die folgenden Zusatzadapter (nicht mitgeliefert) installieren.

Näheres zur Installation erfahren Sie bei Ihrem Sony-Händler.

Detaillierte Erläuterungen zu den Zusatzadaptern zur Systemerweiterung finden Sie in der jeweiligen Bedienungsanleitung zusätzlich zu dieser Anleitung.

COMPONENT/RGB INPUT-Adapter BKM-FW11

①Y/G, P_B/C_B/B, P_R/C_R/R IN (BNC): Zum Anschließen an den analogen RGB- oder Farbdifferenzsignalausgang eines Videogeräts oder PCs.

②HD, VD IN (BNC): Zum Anschließen an das Synchronisationssignal eines PCs.

Hinweis

Bei Farbdifferenzsignalen dürfen Sie keine Synchronisationssignale an den HD- und VD-Anschlüssen einspeisen. Andernfalls wird das Bild möglicherweise nicht einwandfrei angezeigt.

3 AUDIO (Stereominibuchse): Eingang für das Audiosignal. Zum Anschließen an den Audioausgang eines Videogeräts oder PCs.

HDMI INPUT-Adapter BKM-FW15

So können Sie Videos in verbesserter bzw. HD-Qualität und zweikanaligen Digitalton wiedergeben lassen.

Der geeignete Modus für das angeschlossene Audio-/Videogerät bzw. den PC wird automatisch ausgewählt.

Hinweis

Verwenden Sie unbedingt ein HDMI-Kabel (nicht mitgeliefert) mit HDMI-Logo. Es wird empfohlen, ein HDMI-Kabel von Sony zu verwenden (High-Speed-Typ).

HD-SDI/SDI INPUT-Adapter BKM-FW16

Zum Anschließen an den HD-SDI-Signalausgang eines Videogeräts.

MONITOR CONTROL-Adapter BKM-FW21

1 CONTROL S IN/OUT (Minibuchse): Sie können mehrere Geräte mit nur einer Fernbedienung steuern, wenn der Monitor an den Anschluss CONTROL S eines Videogeräts oder eines anderen Monitors angeschlossen wird. Verbinden Sie den Anschluss CONTROL S OUT an diesem Adapter mit dem Anschluss CONTROL S IN am anderen Gerät und den Anschluss CONTROL S IN an diesem Adapter mit dem Anschluss CONTROL S OUT am anderen Gerät.

2 REMOTE (D-Sub, 9-polig): Mit diesem Anschluss können Sie den Monitor über das RS-232C-Protokoll fernsteuern. Näheres dazu erfahren Sie bei Ihrem autorisierten Sony-Händler.

Hinweise

- Sie können den Anschluss REMOTE und den Anschluss REMOTE (LAN) ① (Seite 9) seitlich am Monitor nicht gleichzeitig verwenden.

- Wählen Sie „Option“ unter „Netzwerkanschluss“, wenn Sie den Anschluss REMOTE verwenden. (Seite 31)

STREAMING RECEIVER-Adapter BKM-FW50

Der Adapter erlaubt es Ihnen, diesen Bildschirm für digitale Beschilderung zu verwenden.

Sie können leicht Spielfilme, Standbilder oder Hintergrundmusik in geeigneten Datenformaten abspielen, indem Sie einfach einen Aufnahmedatenträger einsetzen. Sie können auch ein Netzwerk verwenden, um Bilder von einem Remote-Computer auf dem Bildschirm zu betrachten.

Hinweis

CompactFlash ist erforderlich.

Anschlüsse

Vorbereitungen

• Achten Sie darauf, dass alle Geräte ausgeschaltet sind.
• Verwenden Sie nur Kabel, die für die anzuschließenden Geräte geeignet sind.
• Schließen Sie die Kabel an, indem Sie die Stecker ganz in die Buchsen stecken. Eine lose Verbindung kann Störungen verursachen.
• Um ein Kabel zu lösen, ziehen Sie immer am Stecker. Ziehen Sie auf keinen Fall am Kabel selbst.
• Schlagen Sie bitte auch in den Bedienungsanleitungen zu den anzuschließenden Geräten nach.
• Stecken Sie den Stecker fest in die Buchse AC IN.
• Verwenden Sie einen der beiden Netzsteckerhalter (mitgeliefert), damit der Netzstecker sicher hält.

Anschließen des Netzkabels und anderer Kabel

1 Schließen Sie das Netzkabel an die Buchse AC IN an. Bringen Sie dann den Netzsteckerhalter (mitgeliefert) am Netzkabel an.

2 Schieben Sie den Netzsteckerhalter über das Kabel, bis er mit der Abdeckung der Buchse AC IN verbunden ist.

Abdeckung der Buchse AC IN

So nehmen Sie das Netzkabel ab

Nachdem Sie auf beide Seiten des Netzsteckerhalters gedrückt und ihn gelöst haben, ziehen Sie das Netzkabel am Stecker heraus.

3 Schließen Sie die Kabel an die Klemmen an und sichern Sie Netz- und andere Kabel.

Drücken Sie unter Verwendung der Nuten am Halter und Polster die Kabel in rechten Winkeln zum Polster ein und sichern Sie sie mit dem Kabelclip.

Hinweis

Bei Verwendung von Lautsprechern (nicht mitgeliefert) schließen Sie diese nun an.

4 Bringen Sie die Klemmenabdeckung und die Kabelabdeckung am Display an.

Bei Verwendung an einem Ort, der die Erfüllung des internationalen Standards IP54 erfordert, bringen Sie immer die Klemmenabdeckung und Kabelabdeckung an.

Hinweis

Beim Sichern der Abdeckung ziehen Sie die Schrauben gleichmäßig fest. Bei Verwendung eines elektrischen Schraubenziehers stellen Sie das Drehmoment innerhalb eines Bereichs von 0,8 N·m bis 1,0 N·m (8 kgf·cm bis 10 kgf·cm) ein.

Anschließen der Lautsprecher

Schließen Sie die Lautsprecher SS-SPG02 (nicht mitgeliefert) an. Zum Anschließen verwenden Sie die folgenden mit den Lautsprechern mitgelieferten Lautsprecherkabel.

Lautsprecherkabel (mit Klemmenabdeckung)

• Die Länge der linken und rechten Lautsprecherkabel ist unterschiedlich. Das kürzere Kabel ist für den linken Lautsprecher, und das längere Kabel für den rechten. Prüfen Sie die Schilder auf der Rückseite der Lautsprecher, um sie richtig anzuschließen. - Bei Verwendung an einem Ort, der die Erfüllung des internationalen Standards IP54 erfordert, bringen Sie immer die Klemmenabdeckung an. - Nähere Informationen zum Anschließen der Lautsprecher finden Sie in der Bedienungsanleitung zu den Lautsprechern. Einzelheiten zum Verlegen der Lautsprecherkabel finden Sie auf Seite 19.

Hinweis

Bei vertikaler Aufstellung des Displays erfüllt der Lautsprecher nicht die Anforderungen des internationalen Standards IP54.

Umgang mit den Kabeln

Die Kabel lassen sich mit den am Bildschirm angebrachten Kabelhaltern ideal bündeln.

Arbeiten mit den Menüeinstellungen

Übersicht über die Menüs

1 Drücken Sie die Taste MENU. 2 Heben Sie mit der Taste ↗/▽ die gewünschte Menüoption hervor. 3 Drücken Sie @der →. Um das Menü auszublenden, drücken Sie erneut die Taste MENU.

So wechseln Sie die Sprache für die Bildschirmanzeigen

Sie können die gewünschte Sprache für die Menüs und Meldungen auf dem Bildschirm auswählen: „English“, „Français“, „Deutsch“, „Español“, „Italiano“ oder „日本語“

Standardmäßig ist „English“ (Englisch) eingestellt. Siehe Seite 29.

Über die Einstellungen in den einzelnen Menüs haben Sie Zugriff auf folgende Funktionen:

Einstellungen Auswahlbare/einstellbare Optionen

Bild/Ton

Bild-Modus: (Seite 21, 23)

Bildmodus einstellen (Seite 21, 23)

Ton-Modus: (Seite 22, 24)

Tonmodus einstellen (Seite 22, 24)

Hinweis

Sie können nicht „Bild-Modus“ oder „Bildmodus einstellen“ einstellen oder ändern, wenn kein Signal anliegt.

Bildschirm

PAP einstellen (Seite 25, 28)

Multi-Display (Seite 26, 28)

Seitenverhältnis: (Seite 27, 28)

Bildschirm einstellen (Seite 27, 28)

Grundeinstellungen

Sprache: (Seite 29)

Timer einstellen (Seite 29)

ECO-Modus: (Seite 29)

Statusanzeige: (Seite 29)

Lautsprecherausgang: (Seite 29)

Weitere Einstellungen (Seite 29)

Informationen (Seite 32)

Alle zurücksetzen (Seite 32)

Bild/Ton

Bei einem Videogerät als Eingangsquelle

Zum Hervorheben einer Option und zum Ändern von Einstellungen drücken Sie ♩/▽/◁/◁.

Mit bestätigen Sie Ihre Auswahl.

Die Einstellungen unter „Bild/Ton“ enthalten folgende Optionen:

Bild-Modus

„Brilliant“: Zur Verbesserung von Bildkontrast und Bildschärfe.

„Standard“: Für die Standardbildeinstellungen.

„Anwender“: Zum Speichern anwenderspezifischer Einstellungen.

„Konferenz“: Zum Einstellen der Bildqualität für Videokonferenzen im Licht von Leuchtstoffröhren.

„TC Control“: Diese Einstellung ähnelt der Einstellung „Brilliant“. Zusätzlich können Sie die Funktion „True Color Control“ (siehe unten) verwenden.

Tipp

Zum Wechseln zwischen den einzelnen Optionen unter „Bild-Modus“ können Sie stattdessen auch PICTURE auf der Fernbedienung verwenden.

Hinweis

- „Konferenz“ ist je nach der Umgebung oder dem verwendeten Videokonferenzsystem möglicherweise nicht wirksam. Stellen Sie in diesem Fall die Bildqualität ein, wählen Sie unter „Bild-Modus“ eine andere Einstellung usw.

- In „TC Control“ ist „Helligkeit erhöhen“ auf Aus gesetzt.

Bildmodus einstellen

„Ht. Grd. Licht“: Zum Erhöhen oder Verringern der Helligkeit des Bildschirms.

„Kontrast“: Zum Verstärken oder Abschwächen des Bildkontrasts.

„Helligkeit“: Zum Erhöhen oder Verringern der Bildhelligkeit.

„Chrominanz“: Zum Verstärken oder Abschwächen der Farbintensität.

„Phase“: Zum Einstellen der Farbtöne des Bildes.

„Bildschärfe“: Zum Verstärken oder Abschwächen der Bildschärfe.

„Rauschvermind.“: Zum Verringern des Störrauschens von angeschlossenen Geräten. Sie haben die Wahl zwischen „Aus“, „Niedrig“, „Mittel“ und „Hoch“ als Einstellung für die Rauschverminderung.

„CineMotion“: Wenn Sie „Automatisch“ wählen, erkennt das Gerät automatisch Filme und optimiert die Anzeige, indem es einen umgekehrten 3-2- oder 2-2-Pull-Down-Prozess durchführt. Dadurch verbessert sich bei Filmen die Bildschärfe und sie wirken natürlicher. Mit „Aus“ deaktivieren Sie die automatische Filmerkennung.

„Dynamisch. Bild“: Bei „Ein“ wird der Kontrast verstärkt, indem Weiß heller und Schwarz dunkler eingestellt wird.

„Gamma-Korrektur“: Sorgt für einen Ausgleich zwischen den hellen und dunklen Bildbereichen. Sie haben die Wahl zwischen „Hoch“, „Mittel“, „Niedrig“ und „DICOM GSDF Sim.“.

Hinweise

- Sie können nicht „Gamma-Korrektur“ einstellen, wenn „Bild-Modus“ auf „Konferenz“ gesetzt ist.

- „DICOM GSDF Sim.“ kann nur eingestellt werden, wenn ein DVI- oder HDMI-Eingang vorliegt. Die Gamma-Einstellung wird durch die „Grayscale Standard Display Function“ (GSDF) der Norm „Digital Imaging and Communications in Medicine“ (DICOM) simuliert. Diese Einstellung dient aber nur zur Bezugnahme und kann nicht für medizinische Diagnose verwendet werden.

„Farbtemperatur“: Der Weißton kann nach Wunsch eingestellt werden. Die werkseitig vorgegebenen Einstellungen sind auf Farbtemperatur eingestellt.

„Kalt“: Weiß erhält einen bläulichen Stich.

„Neutral“: Weiß erscheint neutral.

„Warm“: Weiß erhält einen rötlichen Stich.

„Anwender“: Erlaubt einen breiteren Bereich von Weißtönen zur Einstellung als oben.

Tipp

Zum Wiederherstellen der Standardeinstellungen wählen Sie „Zurücksetzen“ auf dem Bildschirm zum Einstellen der Farbtöne.

„Helligkeit erhöhen“: Betont die Helligkeit des Bildes.

Hinweise

• Sie können nur „Helligkeit erhöhen“ einstellen, wenn „Bild-Modus“ auf „Brilliant“ gesetzt ist.
• Wenn „Helligkeit erhöhen“ auf „On“ gesetzt ist, können Sie nicht die Einstellungen „Ht. Grd. Licht“, „Kontrast“, „Helligkeit“ oder „Farbtemperatur“ anpassen.
• Wenn „Helligkeit erhöhen“ auf „On“ gesetzt ist, „Ht. Grd. Licht“ auf „Max“ und „ECO-Modus“ auf „Aus“ geschaltet ist, ist die Helligkeit auf Maximum eingestellt. „True Color Control“: Sie können Farbton und Sättigung der folgenden 4 Farben präzise einstellen: Rot, Grün, Gelb und Blau. Außerdem können Sie bestimmte Farben im Bild besonders hervorheben. Wählen Sie die einzustellende Farbe aus und Sie können sehen, welche Farbe im Bild eingestellt wird. Sie können sie dann mit dem Matrixdialogfeld einstellen.

Hinweise

• Diese Option kann eingestellt werden, wenn „Bild-Modus“ auf „TC Control“ gesetzt ist.
• Im Modus „PAP“ können Sie diese Option nicht auswählen. Wenn nur ein Bild angezeigt wird und Sie diese Option einstellen, gilt die Einstellung im Modus „PAP“ möglicherweise nicht. „Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Bildmodus einstellen“ auf die Standardeinstellungen.

Hinweise

• „Phase“ steht nicht zur Verfügung, wenn ein Video- oder S-Video-Signal eingespeist wird und es sich bei dem Farbsystem des Videosignals nicht um NTSC handelt.
• „Dynamisch. Bild“ ist möglicherweise nicht verfügbar, wenn „Bild-Modus“ auf „Konferenz“ oder „TC Control“ gestellt ist.
• Sie können für jeden „Bild-Modus“ Einstellungen vornehmen, aber in jedem „Bild-Modus“ gelten für „Ht. Grd. Licht“, „Rauschvermind.“ und „CineMotion“ die gleichen Einstellungen.
• „Dynamisch. Bild“ und „CineMotion“ arbeiten nicht im PAP-Modus.

Ton-Modus

Unter „Ton-Modus“ können Sie verschiedene Einstellungen für den über die Lautsprecher SS-SPG02 (nicht mitgeliefert) ausgegebenen Ton vornehmen.

„Dynamisch“: Zum Verstärken von Höhen und Tiefen.

„Standard“: Normale Einstellung ohne Verstärkung.

„Anwender“: Zum Speichern anwenderspezifischer Einstellungen.

Tonmodus einstellen

„Höhen“: Zum Verstärken oder Abschwächen hoher Töne. „Tiefen“: Zum Verstärken oder Abschwächen tiefer Töne (Bässe). „Balance“: Zum Einstellen der Balance zwischen linkem und rechtem Lautsprecher. „Raumklang“: Wählen Sie je nach Bildtyp den Raumklangmodus aus. „Aus“: Es wird kein Raumklang ausgegeben. „Saal“: Die Stereowirkung des Tons wird bei Filmen oder Musiksendungen intensiviert. „Simul.“: Bei normalen Mono-Sendungen oder Nachrichtensendungen erzielen Sie mit simuliertem Stereoklang eine bessere räumliche Wirkung. „Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Tonmodus einstellen“ auf die Standardeinstellungen.

Tipps

• Sie können die Einstellungen unter „Bildmodus einstellen“ („Kontrast“, „Helligkeit“, „Chrominanz“ usw.) für jeden „BildModus“ einzeln ändern.
• Die Einstellungen unter „Tonmodus einstellen“ („Höhen“ und „Tiefen“) können Sie ändern, wenn „Ton-Modus“ auf „Anwender“ gesetzt ist.

Hinweis

Im Modus „PAP“ können die Optionen unter „Bild/Ton“ nur für das aktive Bild eingestellt werden.

Bei einem PC als Eingangsquelle

Wenn als Eingangsquelle PC-Eingangssignale ausgewählt werden, gelten PC-spezifische Einstellungen für „Bild/Ton“. Die Einstellungen für einen PC unter „Bild/Ton“ enthalten folgende Optionen:

Bild-Modus

„Brilliant“: Zur Verbesserung von Bildkontrast und Bildschärfe.

„Standard“: Für die Standardbildeinstellungen.

„Anwender“: Zum Speichern anwenderspezifischer Einstellungen.

„Konferenz“: Zum Einstellen der Bildqualität für Videokonferenzen im Licht von Leuchtstoffröhren.

„TC Control“: Diese Einstellung ähnelt der Einstellung „Brilliant“. Zusätzlich können Sie die Funktion „True Color Control“ (siehe unten) verwenden.

Tipp

Zum Wechseln zwischen den einzelnen Optionen unter „Bild-Modus“ können Sie stattdessen auch PICTURE auf der Fernbedienung verwenden.

Hinweise

- „Konferenz“ ist je nach der Umgebung oder dem verwendeten Videokonferenzsystem möglicherweise nicht wirksam. Stellen Sie in diesem Fall die Bildqualität ein, wählen Sie unter „Bild-Modus“ eine andere Einstellung usw.

- In „TC Control“ ist „Helligkeit erhöhen“ auf Aus gesetzt.

Bildmodus einstellen

„Ht. Grd. Licht“: Zum Erhöhen oder Verringern der Helligkeit des Bildschirms.

„Kontrast“: Zum Verstärken oder Abschwächen des Bildkontrasts.

„Helligkeit“: Zum Erhöhen oder Verringern der Bildhelligkeit.

„Gamma-Korrektur“: Sorgt für einen Ausgleich zwischen den hellen und dunklen Bildbereichen. Sie haben die Wahl zwischen „Hoch“, „Mittel“, „Niedrig“ und „DICOM GSDF Sim.“.

Hinweise

- Sie können nicht „Gamma-Korrektur“ einstellen, wenn „Bild-Modus“ auf „Konferenz“ gesetzt ist.

- „DICOM GSDF Sim.“ kann nur eingestellt werden, wenn ein DVI- oder HDMI-Eingang vorliegt. Die Gamma-Einstellung wird durch die „Grayscale Standard Display Function“ (GSDF) der Norm „Digital Imaging and Communications in Medicine“ (DICOM) simuliert. Diese Einstellung dient aber nur zur Bezugnahme und kann nicht für medizinische Diagnose verwendet werden.

„Farbtemperatur“: Der Weißton kann nach Wunsch eingestellt werden. Die werkseitig vorgegebenen Einstellungen sind auf Farbtemperatur eingestellt.

„Kalt“: Weiß erhält einen bläulichen Stich.

„Neutral“: Weiß erscheint neutral.

„Warm“: Weiß erhält einen rötlichen Stich.

„Anwender“: Erlaubt einen breiteren Bereich von Weißtönen zur Einstellung als oben.

Tipp

Zum Wiederherstellen der Standardeinstellungen wählen Sie „Zurücksetzen“ (Zurücksetzen) auf dem Bildschirm zum Einstellen der Farbtöne.

„Helligkeit erhöhen“: Betont die Helligkeit des Bildes.

Hinweise

- Sie können nur „Helligkeit erhöhen“ einstellen, wenn „Bild-Modus“ auf „Brilliant“ gesetzt ist.

- Wenn „Helligkeit erhöhen“ auf „On“ gesetzt ist, können Sie nicht die Einstellungen „Ht. Grd. Licht“, „Kontrast“, „Helligkeit“ oder „Farbtemperatur“ anpassen.

- Wenn „Helligkeit erhöhen“ auf „On“ gesetzt ist, „Ht. Grd. Licht“ auf „Max“ und „ECO-Modus“ auf „Aus“ geschaltet ist, ist die Helligkeit auf Maximum eingestellt.

„True Color Control“: Sie können Farbton und Sättigung der folgenden 4 Farben präzise einstellen: Rot, Grün, Gelb und Blau. Außerdem können Sie bestimmte Farben im Bild besonders hervorheben.

Wählen Sie die einzustellende Farbe aus und Sie können sehen, welche Farbe im Bild eingestellt wird. Sie können sie dann mit dem Matrixdialogfeld einstellen.

	HinweiseDiese Option kann eingestellt werden, wenn „Bild-Modus“ auf „TC Control“ gesetzt ist.Im Modus „PAP“ können Sie diese Option nicht auswählen. Wenn nur ein Bild angezeigt wird und Sie diese Option einstellen, gilt die Einstellung im Modus „PAP“ möglicherweise nicht.,Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Bildmodus einstellen“ auf die Standardeinstellungen.HinweisSie können für jeden „Bild-Modus“ Einstellungen vornehmen, aber „Ht. Grd. Licht“ ist gemeinsam für alle „Bild-Modus“.
Ton-Modus	Unter „Ton-Modus“ können Sie verschiedene Einstellungen für den über die Lautsprecher SS-SPG02 (nicht mitgeliefert) ausgegebenen Ton vornehmen.,„Dynamisch“: Zum Verstärken von Höhen und Tiefen.,„Standard“: Normale Einstellung ohne Verstärkung.,„Anwender“: Zum Speichern anwenderspezifischer Einstellungen.
Tonmodus einstellen	„Höhen“: Zum Verstärken oder Abschwächen hoher Töne.,„Tiefen“: Zum Verstärken oder Abschwächen tiefer Töne (Bässe).„Balance“: Zum Einstellen der Balance zwischen linkem und rechtem Lautsprecher.,„Raumklang“: Wählen Sie je nach Bildtyp den Raumklangmodus aus.,„Aus“: Es wird kein Raumklang ausgegeben.,„Saal“: Die Stereowirkung des Tons wird bei Filmen oder Musiksendungen intensiviert.,„Simul.“: Bei normalen Mono-Sendungen oder Nachrichtensendungen erzielen Sie mit simuliertem Stereoklang eine bessere räumliche Wirkung.,„Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Tonmodus einstellen“ auf die Standardeinstellungen.

Tipps

• Sie können die Einstellungen unter „Bildmodus einstellen“ („Kontrast“, „Helligkeit“, „Chrominanz“ usw.) für jeden „BildModus“ einzeln ändern.
• Die Einstellungen unter „Tonmodus einstellen“ („Höhen“ und „Tiefen“) können Sie ändern, wenn „Ton-Modus“ auf „Anwender“ gesetzt ist.

Hinweise

• „Chrominanz“, „Phase“, „Bildschärfe“, „Rauschvermind.“, „CineMotion“ und „Dynamisch. Bild“ stehen bei einem PC als Eingangsquelle nicht zur Verfügung.
• Im Modus „PAP“ können die Optionen unter „Bild/Ton“ nur für das aktive Bild eingestellt werden.

Bildschirm Einstellungen

Bei einem Videogerät als Eingangsquelle

Zum Hervorheben einer Option und zum Ändern von Einstellungen drücken Sie ↩/↙/↙/→.

Mit bestätigen Sie Ihre Auswahl.

Die Einstellungen unter „Bildschirm“ enthalten folgende Optionen:

PAP einstellen

Sie können zwei Bilder aus verschiedenen Signalquellen wie einem PC und einem Videogerät nebeneinander anzeigen lassen.

„PAP“

„Aus“: Zum Deaktivieren der Funktion „PAP“.

„P&P“: Zum Anzeigen von zwei Bildern gleichzeitig nebeneinander.

„PinP“: Zum Anzeigen eines Zusatzbildes im Hauptbild.

Für P&P

„Aktives Bild“: Zum Auswählen des zu steuernden Bildschirms.

„Links“: Zum Aktivieren des linken Bildes, um Funktionen daran auszuführen.

„Rechts“: Zum Aktivieren des rechten Bildes, um Funktionen daran auszuführen.

„Tauschen“: Zum Vertauschen der beiden nebeneinander angeordneten Bilder.

„Bildgröße“: Zum Einstellen der Bildgrößen der beiden nebeneinander angeordneten Bilder. Stellen Sie die relative Größe mit der Taste ⇔ oder ⇔ ein und drücken Sie dann ✉, um die Einstellung zu bestätigen (Seite 14).

Für PinP

„Aktives Bild“: Zum Auswählen des zu steuernden Bildschirms.

„Haupt“: Zum Aktivieren des Hauptbildes, um Funktionen daran auszuführen.

„Zusatzbild“: Zum Aktivieren des Zusatzbildes, um Funktionen daran auszuführen.

„Tauschen“: Zum Vertauschen des Haupt- und des Zusatzbildes.

„Bildgröße“: Zum Einstellen der Größe des Zusatzbildes. Sie haben die Wahl zwischen „Groß“ und „Klein“.

„Bildposition“: Stellen Sie die Position des Zusatzbildes mit ♠/♀/♂/♂ ein und drücken Sie dann ⊕

Hinweise

- Im Modus „PAP“ werden „Bild-Modus“ und „Ton-Modus“ in den Hauptbild-Einstellungen reflektiert.

- Im Modus „PAP“ kann das Bildseitenverhältnis nicht gewechselt werden. Das Bild wird in dem Bildseitenverhältnis angezeigt, das vor dem Wechsel in den Modus „PAP“ eingestellt war.

Mögliche Kombinationen bei zwei Bildern

1) Unterstützt, wenn „Display“ auf „YUV“ gestellt oder wenn „Option“ auf „RGB“ in „RGB/YUV“ gestellt ist. 2) Unterstützt, wenn „Display“ auf „RGB“ gestellt oder wenn „Option“ auf „YUV“ in „RGB/YUV“ gestellt ist.

Tipp

Die Ausgabe des BKM-FW50 gilt als RGB-Ausgabe (siehe in der Tabelle unter dem Modus „PAP“).

Multi-Display

Zum Vornehmen der nötigen Einstellungen, wenn eine Videowand aus mehreren Monitoren zusammengestellt werden soll.

„Multi-Display“

„Aus“: Es wird nur ein einziger Monitor verwendet. „2×2“/„3×3“/„4×4“: Mehrere Monitore werden angeschlossen, zum Beispiel je 2, 3 oder 4 Monitore vertikal und horizontal. „1×2“/„1×3“/„1×4“: Mehrere Monitore werden angeschlossen, zum Beispiel 2, 3 oder 4 Monitore horizontal. „2×1“/„3×1“/„4×1“: Mehrere Monitore werden angeschlossen, zum Beispiel 2, 3 oder 4 Monitore vertikal.

„Position“: Zum Auswählen der Position der einzelnen Monitore in der Videowand mit ♠/♀/⇔/♦. Bestätigen Sie die Position mit ⊕.

„Ausgabeformat“: Sie haben die Wahl zwischen zwei Bildausgabeformaten, wie in den Abbildungen gezeigt. Sie wählen einfach das gewünschte Format aus und das Bild wird in geeigneter Weise angezeigt, ohne dass Sie die horizontale und vertikale Bildposition von Hand einstellen müssen. Sie haben die Wahl zwischen „Fliesen“ und „Fenster“.

„Fliesen“

Das gesamte Bildsignal erscheint auf den einzelnen Bildschirmen.

„Fenster“

Zur Anzeige des Bildes als ein einziges, großes Bild. Ein Teil des Bildsignals verschwindet hinter den Blenden.

„LED“: „Ein“ bewirkt, dass die Anzeige | / ⏻ an der Vorderseite (Seite 7) ständig leuchtet, und bei „Aus“ leuchtet die Anzeige | an der Vorderseite nicht.

Hinweise

• Bei einem Videogerät als Eingangsquelle kann mit „Multi-Display“ ein vergrößertes Bild angezeigt werden, wobei die aktuelle Einstellung für „Seitenverhältnis“ weitgehend beibehalten wird. Bei einem PC als Eingangsquelle kann ein vergrößertes Bild angezeigt werden, wobei „Seitenverhältnis“ auf „Voll 2“ gesetzt wird.
• Sie können „Multi-Display“ nur einstellen, wenn „PAP“ deaktiviert ist.
• Wenn als „Position“ rechts unten eingestellt ist, leuchtet die Anzeige auch dann, wenn die Option „LED“ auf „Aus“ gesetzt ist. Die Anzeige leuchtet auch, wenn der Monitor ausgeschaltet (im Bereitschaftsmodus) ist, Fehler erkannt werden oder sich das Gerät im Energiesparmodus befindet, ebenso wenn kein oder ein nicht unterstütztes Signal eingeht.

Seitenverhältnis

„Wide-Zoom“: Das Bild wird vergrößert und füllt den Bildschirm, wobei Verzerrungen auf ein Minimum beschränkt werden.

„Zoom“: Zum Vergrößern des Originalbildes, ohne das Bildseitenverhältnis zu verändern. Siehe Seite 13.

„Voll“: Zum Verbreitern eines Originalbildes von einer 4:3-Bildquelle (Standard Definition-Bildquelle), so dass es den Bildschirm füllt. Handelt es sich bei der Originalbildquelle um eine 16:9-Bildquelle (High Definition-Bildquelle), so wird das 16:9-Bild in diesem Modus im Originalformat angezeigt.

„4:3“: Zum Anzeigen aller Bilder in Originalgröße im Bildseitenverhältnis 4:3.

Tipps

• Zum Wechseln zwischen den einzelnen Optionen unter „Seitenverhältnis“ können Sie stattdessen auch auf der Fernbedienung verwenden.
• Wählen Sie „Zoom“, wenn Sie Filme und andere DVD-Inhalte mit schwarzen Balken so anzeigen lassen wollen, dass sie den gesamten Anzeigebereich auf dem Bildschirm füllen.

Hinweise

• Im Modus „PAP“ kann das Bildseitenverhältnis nicht gewechselt werden. Das Bild wird in dem Bildseitenverhältnis angezeigt, das vor dem Wechsel in den Modus „PAP“ eingestellt war.
• „Seitenverhältnis“ lässt sich nicht einstellen, wenn die Funktion „Multi-Display“ verwendet wird.

Bildschirm einstellen

„H. Größe“: Zum Einstellen der Bildbreite. Nehmen Sie die Einstellung mit ⇔/↔ vor und bestätigen Sie sie mit ⊕

„H. Position“: Zum Verschieben des Bildes im Fenster nach links oder rechts. Nehmen Sie die Einstellung mit ⇔/⇔ vor und bestätigen Sie sie mit ⊕.

„V. Größe“: Zum Einstellen der Bildhöhe. Nehmen Sie die Einstellung mit ♘/♀ vor und bestätigen Sie sie mit ⊕

„V. Position“: Zum Verschieben des Bildes im Fenster nach oben oder unten. Nehmen Sie die Einstellung mit ♠/♀ vor und bestätigen Sie sie mit ⊕.

„Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Bildschirm einstellen“ auf die Standardeinstellungen.

Hinweise

• „Bildschirm einstellen“ steht nicht zur Verfügung, wenn die Funktion „PAP“ verwendet wird.
• Wenn gerade kein Signal eingespeist wird, kann keine der Optionen unter „Bildschirm“ ausgewählt werden, mit Ausnahme von „PAP einstellen“ und „Multi-Display“.

Bei einem PC als Eingangsquelle

Wenn als Eingangsquelle PC-Eingangssignale ausgewählt werden, gelten PC-spezifische Einstellungen für „Bildschirm“. Die Einstellungen für einen PC unter „Bildschirm“ enthalten folgende Optionen:

PAP einstellen	Schlagen Sie bei einem Videogerät als Eingangsquelle unter „PAP einstellen“ nach (Seite 25).
Multi-Display	Schlagen Sie bei einem Videogerät als Eingangsquelle unter „Multi-Display“ nach (Seite 26).
Seitenverhältnis	„Voll 1“: Zum Vergrößern des Bildes, so dass es den Anzeigebereich in der Vertikalen füllt, wobei das ursprüngliche Bildseitenverhältnis (horizontal-vertikal) erhalten bleibt. Das Bild wird mit schwarzen Streifen am Rand angezeigt. „Voll 2“: Zum Vergrößern des Bildes, so dass es den Anzeigebereich füllt. „Original“: Zum Anzeigen des Bildes mit der Originalpixelanzahl.Hinweise• Im Modus „PAP“ kann das Bildseitenverhältnis nicht gewechselt werden. Das Bild wird in dem Bildseitenverhältnis angezeigt, das vor dem Wechsel in den Modus „PAP“ eingestellt war.• „Seitenverhältnis“ lässt sich nicht einstellen, wenn die Funktion „Multi-Display“ verwendet wird.• Wenn die Eingangssignalauflösung höher ist als die Bildschirmauflösung (1920 × 1080), sieht die Anzeige bei „Original“ genauso aus wie bei „Voll 1“.
Bildschirm einstellen	„Autom. einstellen“: Wählen Sie „OK“ zum automatischen Einstellen von Anzeigeposition und Phase des Bildes, wenn ein angeschlossener PC als Eingangsquelle dient.Beachten Sie bitte, dass „Autom. einstellen“ nicht bei allen Eingangssignalen optimal funktioniert. Stellen Sie die folgenden Optionen in solchen Fällen von Hand ein.„Phase“: Zum Einstellen der Phase, falls das Bild flimmert.„Pitch“: Zum Einstellen des Pitch, wenn das Bild unerwünschte vertikale Streifen aufweist.Hinweise• „Autom. einstellen“, „Phase“ und „Pitch“ stehen nicht zur Verfügung, wenn digitale Signale, wie z. B. DVI- oder HDMI-Signale, eingespeist werden.• Wenn „Autom. einstellen“ ausgeführt wird, wird ein gesamt helles Bild angezeigt. Andernfalls wird die Bildposition möglicherweise falsch eingestellt.„H. Größe“: Zum Einstellen der Bildbreite. Nehmen Sie die Einstellung mit ⇌/⇔vor und bestätigen Sie sie mit ⊕„H. Position“: Zum Verschieben des Bildes im Fenster nach links oder rechts. Nehmen Sie die Einstellung mit ⇌/⇔vor und bestätigen Sie sie mit ⊕.„V. Größe“: Zum Einstellen der Bildhöhe. Nehmen Sie die Einstellung mit ⇌/⇔vor und bestätigen Sie sie mit ⊕„V. Position“: Zum Verschieben des Bildes im Fenster nach oben oder unten. Nehmen Sie die Einstellung mit ⇌/⇔vor und bestätigen Sie sie mit ⊕.„Zurücksetzen“: Zum Zurücksetzen aller Einstellungen unter „Bildschirm einstellen“ auf die Standardeinstellungen.

Hinweis

Wenn gerade kein Signal eingespeist wird, kann keine der Optionen unter „Bildschirm“ ausgewählt werden, mit Ausnahme von „PAP einstellen“ und „Multi-Display“.

Grundeinstellungen Einstellungen

Zum Hervorheben einer Option und zum Ändern von Einstellungen drücken Sie ♩/▽/◁/◁.

Mit bestätigen Sie Ihre Auswahl.

Die Einstellungen unter „Grundeinstellungen“ enthalten folgende Optionen:

Sprache	Zum Auswählen der Sprache, in der die Bildschirmanzeigen erscheinen sollen: „English“, „Français“, „Deutsch“, „Español“, „Italiano“ oder „日本語
Timer einstellen	Mit diesem Menü können Sie die Uhrzeit einstellen, die Uhrzeit anzeigen lassen oder den Timer einstellen, so dass sich der Monitor zur voreingestellten Zeit ein- bzw. ausschaltet.„Uhr einstellen“: Zum Einstellen des Datums und der Uhrzeit.„Datum einst.“: Stellt das Datum (Jahr, Monat, Tag) ein. Der Tag wird automatisch zugewiesen.„Uhrzeit einst.“: Stellt die Zeit ein.„Uhrzeitanzeige“: Zum Anzeigen der aktuellen Uhrzeit am Bildschirm durch Drücken der Taste DISPLAY auf der Fernbedienung, wenn die Option auf „Ein“ gesetzt ist.„Ein/Aus-Timer“: Zum Einstellen des Datums und der Uhrzeit.HinweisWenn die eingebaute Uhr nachgeht, ist der interne Akku möglicherweise erschöpft. Wenden Sie sich bitte an einen autorisierten Sony-Händler, um den Akku austauschen zu lassen.
ECO-Modus	„Aus“: Zur Bildanzeige ohne Energiesparmodus.„Niedrig“/„Hoch“: Zum Verringern der Helligkeit der Rückbeleuchtung und des Stromverbrauchs.
Statusanzeige	“Bei „Ein“ erscheinen beim Einschalten des Monitors etwa 5 Sekunden lang Informationen zum Eingangssignal und zum „Seitenverhältnis“ auf dem Bildschirm. Beim Umschalten des Eingangssignals erscheinen sie etwa 5 Sekunden lang. Bei „Aus“ erscheinen keine Statusinformationen.TippMit DISPLAY auf der Fernbedienung können Sie Informationen zum Eingangssignal und zum „Seitenverhältnis“ unabhängig von der Einstellung für „Statusanzeige“ aufrufen.
Lautspr.ausgang	„Ein“: Der Ton wird über die Lautsprecher ausgegeben.„Aus“: Der Ton wird nicht über die Lautsprecher ausgegeben.
Weitere Einstell.	„Steuerung einst.“: Über dieses Menü können Sie die Bedienung des Monitors und die Fernbedienung einstellen.„Indexnummer“: Bei Bedarf können Sie die Indexnummer des Monitors ändern. Stellen Sie die Indexnummer mit ♠/♦ ein und drücken Sie zur Bestätigung ⊕ (ENTER).HinweisVerwenden Sie zum Einstellen der „Indexnummer“ die Tasten am Gerät. Mit der Fernbedienung lässt sich die „Indexnummer“ nicht einstellen.„Steuerung“„Display+Fernbed.“: Sie können den Monitor mit den Bedienelementen am Monitor und mit der Fernbedienung bedienen.„Nur Display“: Zum Deaktivieren der Fernbedienungsfunktion. In diesem Fall können Sie Einstellungen nur noch mit den Bedienelementen am Monitor vornehmen.„Nur Fernbed.“: Zum Deaktivieren der Bedienelemente am Monitor. In diesem Fall können Sie zum Bedienen des Geräts nur noch die Fernbedienung verwenden.

Hinweis

Welche Einstellungen Sie auswählen können, hängt bei dieser Option davon ab, ob Sie die Auswahl mit der Fernbedienung oder am Monitor selbst vornehmen. Wenn Sie die Option mit auf der Fernbedienung einstellen, können Sie ausschließlich

„Display+Fernbed.“ oder „Nur Fernbed.“ auswählen. Wenn Sie die Option mit ⚠️ (ENTER) am Monitor einstellen, können Sie ausschließlich „Display+Fernbed.“ oder „Nur Display“ auswählen.

„Autom. Bildeinst“

„Ein“: Einstellungen wie Bildgröße und Position werden für jedes Eingangssignal gespeichert. Wenn das Eingangssignal gewechselt wird, gelten automatisch die letzten für dieses Eingangssignal ausgewählten Einstellungen. „Aus“: Die Funktion „Autom. Bildeinst“ wird deaktiviert, selbst wenn das Eingangssignal gewechselt wird, und es gelten die Standardeinstellungen.

Hinweis

Die Funktion „Autom. Bildeinst“ arbeitet nur bei RGB-Eingabe.

„Auto. Ausschalten“:

„Ein“: Der Monitor wechselt automatisch in den Bereitschaftsmodus, wenn über 5 Minuten lang kein Signal an den Video- oder S-Video-Eingängen eingeht. Der Monitor wechselt automatisch in den Energiesparmodus, wenn über 30 Sekunden lang kein Signal am Eingang DVI, HDMI bzw. HD15 (RGB-/Farbdifferenzsignal) eingeht.

„Aus“: Der Monitor schaltet sich nicht automatisch aus, auch wenn an keinem Anschluss ein Signal eingespeist wird.

Tipps

• Wenn sich der Monitor im Bereitschaftsmodus befindet, können Sie ihn mit dem Schalter ⏻ (POWER) am Monitor oder dem Schalter POWER ON auf der Fernbedienung einschalten. Im Energiesparmodus schaltet sich der Monitor automatisch ein, sobald ein Signal eingespeist wird.
• Diese Funktion ist möglicherweise nicht verfügbar, wenn „Bildschirm-Logo“ auf „Ein“ gestellt ist, die Bildschirmschonerfunktion aktiviert oder PAP gewählt ist.

„Overscan“: Zum Auswählen, ob Bilder mit Overscan oder Justscan angezeigt werden sollen.

„Automatisch“: Zum automatischen Umschalten von DTV-Signalen in ein Bild mit Overscan.

„Ein“: Das Bild wird mit Overscan angezeigt.

„Aus“: Das Bild wird mit Justscan angezeigt.

Hinweis

Wenn „Overscan“ auf „Aus“ gesetzt ist, werden DTV-Signale möglicherweise wie PC-Signale angezeigt.

Beispiel: 480P → 720 × 480/60

„Sync-Modus“: Zum Einstellen des Modus je nach dem Signal, das an Stift 13 des Anschlusses HD15 (RGB/COMPONENT) IN eingespeist wird.

„H/Zus. gesetzt“: Wählen Sie diese Option, wenn ein horizontales Synchronisationssignal oder ein zusammengesetztes Synchronisationssignal eingespeist wird.

„Video“: Wählen Sie diese Option, wenn ein Videosignal eingespeist wird.

Hinweise

• „Sync-Modus“ steht nur zur Verfügung, wenn ein analoges RGB-Signal am Anschluss HD15 eingespeist wird.
• Je nach dem Pegel des zusammengesetzten Synchronisationssignals wird das Bild unter Umständen nicht korrekt angezeigt. Ändern Sie in diesem Fall die Einstellung für „Sync-Modus“.
• Für einige Eingänge können nur Synchronisationssignale ausgewählt werden. Speisen Sie in diesem Fall horizontale/vertikale Synchronisationssignale über Stift 13 oder 14 der Anschlüsse ein.
• Synchronmoduseinstellungen können für über die Zusatzadapter eingespeiste Signale nicht vorgenommen werden.
• Wenn „Video“ in „Sync-Modus“ gewählt ist, können Sie nur die 575/50i- und 480/60i-Signale anpassen.
• Wenn Sie als Synchronisationsmodus das Videosignal auswählen, können Sie die Funktion PAP nicht verwenden.

„RGB/YUV“

„Display“/„Option“: Zum Einstellen des Signaltyps für ein Videogerät oder einen PC, das bzw. der an den Anschluss HD15 (RGB/COMPONENT) des Monitors oder 5BNC (RGB/COMPONENT) des Zusatzadapters angeschlossen ist.

„Automatisch“: Zum Auswählen eines analogen RGB-Eingangssignals oder eines Farbdifferenzeingangssignals von einem angeschlossenen Gerät. „RGB“: Zum Auswählen des analogen RGB-Eingangssignals von einem angeschlossenen Gerät. „YUV“: Zum Auswählen des Farbdifferenzeingangssignals von einem angeschlossenen Gerät.

Hinweis

Wählen Sie „RGB“, wenn RGB-Signale mit einem zusammengesetzten Synchronisationssignal eingespeist werden sollen.

Tipp

Informationen zu den möglichen Kombinationen bei zwei Bildern finden Sie auf Seite 26.

„Farbsystem“: Zum Auswählen des Farbsystems für Videosignale. Die Optionen sind „Automatisch“, „NTSC“, „NTSC4.43“, „PAL“, „PAL-M“, „PAL-N“ und „PAL60“. Bei „Automatisch“ wird das Farbsystem automatisch ausgewählt.

Hinweis

„Farbsystem“ steht bei einem PC als Eingangsquelle nicht zur Verfügung. „RGB-Signal“: Wenn ein HD15, DVI oder HDMI Eingangsanschluss 1280 × 768/60 oder 720 × 480/60 RGB-Signal eingespeist wird, wird hier gewählt, ob dieses als Videosignal oder PC-Signal arbeitet.

„Bildschirmschoner“: Mit dieser Einstellung können Sie das Einbrennen von Bildern und damit die Nachbilder verhindern, die entstehen können, wenn auf dem Bildschirm lange Zeit dasselbe Standbild angezeigt wird.

„All White“: Ein komplett weißer Bildschirm wird angezeigt. (Stoppt automatisch nach etwa 30 Minuten, und der Monitor schaltet auf Bereitschaftsmodus.)

„Sweep“: Ein weißer Streifen läuft über den Bildschirm.

„Bereitschaft“: Der Bildschirmschoner arbeitet im Bereitschaftsbetrieb (Seite 7) für die in „Timer einstellen“ festgelegte Zeit. (Der Monitor ist beim Bildschirmschonerbetrieb leer.) Wenn der Bildschirmschonermodus endet, wird normaler Bereitschaftsbetrieb wieder aufgenommen.

„Logo“: Sie können an der Vorderseite des Geräts ein Sony-Logo einblenden.

„Position“: Das Logo ist ständig unten in den Bildschirm eingeblendet. Wählen Sie je nach Aufstellung des Monitors für die Position des Logos die Option „Automatisch“, „Waagerecht“ oder „Hochkant“. Wenn Sie „Automatisch“ wählen, wird die Position des Logos automatisch angepasst, je nachdem, ob der Monitor horizontal oder vertikal installiert ist.

„Beleuchtung“: Wählen Sie „Aus“, wenn das Logo nicht eingeblendet werden soll. Mit „Niedrig“ und „Hoch“ können Sie die Helligkeit einstellen, in der das Logo angezeigt wird.

„Bildschirm-Logo“

„Ein“: Das Logo mit dem Modellnamen wird auch dann eingeblendet, wenn kein Signal eingespeist wird.

„Aus“: Das Logo mit dem Modellnamen wird nicht eingeblendet, wenn kein Signal eingespeist wird.

„Netzwerkanschluss“: Zum Einstellen des Netzwerkanschlusses zum Fernsteuern des Monitors.

„Aus“: Wählen Sie diese Option, wenn Sie den Netzwerkanschluss nicht verwenden. So lässt sich die Leistungsaufnahme im Bereitschaftsmodus verringern.

„Option“: Bei dieser Option können Sie Einstellungen für den Monitor über einen PC vornehmen, der an den Anschluss REMOTE oder LAN am OPTION-Anschlussbereich angeschlossen ist (Seite 35).

„Display“: Bei dieser Option können Sie Einstellungen für den Monitor über einen PC vornehmen, der an den Anschluss REMOTE (LAN) des Monitors angeschlossen ist (Seite 35).

Tipp

Wenn ein BKM-FW50-Adapter in den OPTION-Anschlussbereich gesetzt wird, wird „Netzwerkanschluss“ automatisch auf „Option“ gestellt.

	„IP Address Setup“: Zum Festlegen einer IP-Adresse für die Kommunikation zwischen dem Anschluss REMOTE (LAN) des Monitors oder eines Zusatzadapters und einem über LAN-Kabel angeschlossenen Gerät wie einem PC.„Speed Setup“: Zum Festlegen der Geschwindigkeit für die Kommunikation zwischen dem Anschluss REMOTE (LAN) des Monitors oder eines Zusatzadapters und einem über LAN-Kabel angeschlossenen Gerät wie einem PC.TippErläuterungen zum Vornehmen der Einstellungen für „IP Address Setup“ und „Speed Setup“ finden Sie im Abschnitt „Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen“(Seite 33).„Einschaltverzöger.“: Stellt die Zeit bis zum Einschalten ein. Einstellung auf Aus sowie auf 1 bis 120 Sekunden ist möglich. Dadurch wird eine plötzliche Lastschwankung bei Stromversorgungsgeräten verhindert, wenn mehrere Geräte angeschlossen sind.„Lichtsensor“„Ein“: Die Bildschirmhelligkeit wird automatisch entsprechend der Umgebungshelligkeit eingestellt.„Aus“: Die Bildschirmhelligkeit wird nicht automatisch eingestellt.
Informationen	Zum Anzeigen von „Datum“, „Modellname“, „Seriennummer“, „Betriebsdauer“, „Software-Ver“ und „IP Address“ des Monitors. Wenn der optionale Adapter BKM-FW50 angebracht ist, wird „Player IP Address“ (IP-Adresse für Standbilder und Spielfilmwiedergabe-Funktion) angezeigt. Einzelheiten finden Sie in der Bedienungsanleitung zum BKM-FW50.
Alle zurücksetzen	Zum Zurücksetzen aller Einstellungen auf die werkseitigen Einstellungen.HinweisDie Angaben unter „Informationen“ und die „Indexnummer“ werden nicht zurückgesetzt.

Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen

Sicherheitsmaßnahmen

• Die Softwarespezifikationen dieses Geräts unterliegen aufgrund von Verbesserungen unangekündigten Änderungen.
• Die Fenster der Anwendungssoftware können sich etwas von den Abbildungen in dieser Anleitung unterscheiden.
• Schließen Sie den Anschluss dieses Geräts aus Sicherheitsgründen nur an ein Netzwerk an, bei dem keine Gefahr von übermäßiger Spannung oder von Stoßspannungsstößen besteht.
• Mit den Anweisungen in dieser Anleitung lässt sich der Betrieb nur in folgender Umgebung gewährleisten.

Betriebssystem:

Microsoft Windows XP/Windows Vista

Browser:

Microsoft Internet Explorer 6.0 oder höher

- Um die Sicherheit im Netzwerk sicherzustellen, empfiehlt es sich, einen Benutzernamen und ein Kennwort zu definieren. Weitere Informationen dazu finden Sie im Abschnitt „Setup Bildschirm“ (Seite 36).

Fragen Sie Ihren Netzwerkadministrator nach Sicherheitseinstellungen.

Einstellen einer IP-Adresse

Der Monitor lässt sich mit einem 10BASE-T/100BASE-TX-LAN-Kabel an ein Netzwerk anschließen.

Beim Anschluss an ein LAN können Sie die IP-Adressen des Monitors anhand eines der beiden folgenden Verfahren einstellen. Fragen Sie Ihren Netzwerkadministrator nach Einzelheiten zur Auswahl der IP-Adresse.

- Zuweisen einer festen IP-Adresse für den Monitor Normalerweise sollten Sie dieses Verfahren verwenden. Werkseitig ist der Monitor allerdings so eingestellt, dass die IP-Adresse automatisch bezogen wird.

- Automatisches Beziehen einer IP-Adresse Wenn das Netzwerk, an das der Monitor angeschlossen ist, über einen DHCP-Server verfügt, können Sie den DHCP-Server automatisch eine IP-Adresse zuweisen lassen. Beachten Sie, dass sich die IP-Adresse in diesem Fall bei jedem Einschalten des Monitors ändern kann.

Bevor Sie die IP-Adresse festlegen, schließen Sie das LAN-Kabel an den Monitor an, um den Netzwerkanschluss herzustellen. Schalten Sie den Monitor nach etwa 30 Sekunden ein und nehmen Sie dann die gewünschten Einstellungen vor.

• Microsoft und Windows sind eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen in dieser Anleitung erwähnten Produkt- oder Firmennamen usw. sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer.

Zuweisen einer festen IP-Adresse für den Monitor

1 Rufen Sie mit MENU das Hauptmenü auf. 2 Wählen Sie mit ♠/♣ die Option „Grundeinstellungen“ aus und drücken Sie ⊕. 3 Wählen Sie mit ♠/▽ die Option „Weitere Einstell.“ aus und drücken Sie 4 Wählen Sie mit ♠/♦ die Option „IP Address Setup“ aus und drücken Sie ⊕ 5 Wählen Sie mit ↗/▽ die Option „Manual“ aus und drücken Sie ⊕ 6 Wählen Sie mit ♠/♦ die einzustellende Option unter „IP Address“, „Subnet Mask“, „Default Gateway“, „Primary DNS“ bzw. „Secondary DNS“ aus und drücken Sie ⊕ 7 Geben Sie in jedes der vier Felder mit ♠/♀ am Monitor oder mit den Zahlentasten auf der Fernbedienung drei Ziffern (0 bis 255) ein und drücken Sie ⏻ oder ↗. 8 Stellen Sie den dreistelligen Wert (0 bis 255) für die vier Felder ein und drücken Sie ⊕. Wählen Sie, wie unter Schritt 6 erläutert, mit ♠/▽ die nächste einzustellende Option aus und drücken Sie ⊕. 9 Nachdem Sie die Werte für alle gewünschten Optionen eingestellt haben, wählen Sie mit ♠/▽ „Execute“ aus und drücken Sie ⊕

Wählen Sie „Execute“ aus und drücken Sie Damit haben Sie die IP-Adresse manuell festgelegt. Wenn Sie „Cancel“ wählen, gilt wieder die ursprüngliche Einstellung.

Automatisches Beziehen einer IP-Adresse

1 Rufen Sie mit MENU das Hauptmenü auf. 2 Wählen Sie mit ♠/♣ die Option „Grundeinstellungen“ aus und drücken Sie ⊕. 3 Wählen Sie mit ♠/▽ die Option „Weitere Einstell.“ aus und drücken Sie ⊕. 4 Wählen Sie mit ↑/↓ die Option „IP Address Setup“ aus und drücken Sie ⊕. 5 Wählen Sie mit ♠/♥ die Option „DHCP“ aus und drücken Sie ⊕.

Wählen Sie „Execute“ aus und drücken Sie ①. Eine IP-Adresse wird automatisch zugewiesen.

Wenn Sie „Cancel“ wählen, wird die Einstellung nicht vorgenommen.

Hinweis

Wurde die IP-Adresse nicht korrekt festgelegt, werden je nach Art des Fehlers folgende Fehlercodes angezeigt.

Fehler 1: Kommunikationsfehler

Fehler 2: Die angegebene IP-Adresse wird bereits für ein anderes Gerät benutzt.

Fehler 3: IP-Adressfehler

Fehler 4: Gateway-Adressfehler

Fehler 5: Fehler in der primären DNS-Adresse

Fehler 6: Fehler in der sekundären DNS-Adresse

Fehler 7: Fehler in der Subnetzmaske

Anzeigen der automatisch zugewiesenen IP-Adresse

1 Rufen Sie mit MENU das Hauptmenü auf. 2 Wählen Sie mit ♣/▽ die Option „Grundeinstellungen“ aus und drücken Sie ⊕. 3 Wählen Sie mit ♠/♥ die Option „Informationen“ aus und drücken Sie ⊕. 4 Wählen Sie mit ♠/♦ die Option „IP Address“ aus und drücken Sie ⊕.

Die zurzeit geltende IP-Adresse wird angezeigt.

Tipp

Wenn eine IP-Adresse nicht richtig übernommen werden kann, wird die vorher übernommene IP-Adresse in „Informationen“ und in „Manual“ unter „IP Address Setup“ gezeigt.

Einstellen der Kommunikationsgeschwindigkeit

1. Rufen Sie mit MENU das Hauptmenü auf. 2. Wählen Sie mit ♠/♣ die Option „Grundeinstellungen“ aus und drücken Sie ⊕. 3. Wählen Sie mit ♠/♦ die Option „Weitere Einstell.“ aus und drücken Sie ⊕. 4. Wählen Sie mit ♠/♥ die Option „Speed Setup“ aus und drücken Sie ⊕. 5. Wählen Sie mit ↑/↓ unter „Auto“, „10Mbps Half“, „10Mbps Full“, „100Mbps Half“ und „100Mbps Full“ die gewünschte Option für die Kommunikationsgeschwindigkeit aus und drücken Sie.

Wenn Sie „Auto“ wählen, wird automatisch eine zu Ihrer Netzwerkkonfiguration passende Kommunikationsgeschwindigkeit eingestellt.

6. Wählen Sie mit ♠/▽ „Execute“ aus und wenden Sie mit ⓣ die Einstellung an.

PC-Betrieb

Steuern des Monitors

Sie können vom PC-Bildschirm aus verschiedene Einstellungen für den Monitor vornehmen. Vergewissern Sie sich, dass der Monitor, der PC sowie Router bzw. Hub ordnungsgemäß über das Netzwerkkabel verbunden sind. Schalten Sie dann den Monitor, den PC und den Router oder Hub ein. Für den Monitor stehen vier Fenster mit unterschiedlichen Steuerfunktionen zur Verfügung: Information-Bildschirm, Configure-Bildschirm, Control-Bildschirm und Setup-Bildschirm. Nähere Erläuterungen zu den Funktionen der einzelnen Tasten finden Sie in den Anweisungen zu den Monitorfunktionen.

1. Starten Sie den Browser des PCs (Internet Explorer 6.0 oder höher). 2. Geben Sie die IP-Adresse ein, die dem Monitor auf der vorhergehenden Seite in der Form „http://xxx.xxx.xxx.xxx“ zugewiesen wurde, und drücken Sie dann ENTER auf der Tastatur. Wenn ein Benutzername und ein Kennwort definiert wurden, erscheint der Bildschirm „Network Password“ (Netzwerkkennwort). Geben Sie den definierten Benutzernamen und das Kennwort ein und fahren Sie dann mit dem nächsten Schritt fort. 3. Klicken Sie auf die Funktionsregisterkarte oben im Fenster und wählen Sie das gewünschte Fenster aus.

Einstellen von Optionen in den einzelnen Fenstern

Bei Verwendung der LAN-Funktionen des Monitors

Information-Bildschirm

In diesem Fenster werden der Modellname, die Seriennummer und andere Monitorinformationen sowie der Stromversorgungsstatus und die Eingangssignalauswahl angezeigt. In diesem Fenster werden Informationen nur angezeigt. Sie können hier keine Optionen einstellen.

Configure-Bildschirm

Timer

Zum Vornehmen von Einstellungen für die Timer-Funktion. Klicken Sie abschließend auf „Apply“ (Übernehmen).

Screen Saver

Zum Vornehmen von Einstellungen für die Bildschirmschoner-Funktion. Klicken Sie abschließend auf „Apply“ (Übernehmen).

Picture and Picture

Zum Vornehmen von Einstellungen für die Bild-und-Bild-Funktion. Klicken Sie abschließend auf „Apply“ (Übernehmen).

Hinweis

Ehe Sie die Funktion „Timer“ (Timer) verwenden können, muss im Fenster „Setup“ (Setup) (Seite 36) die Uhrzeit eingestellt werden.

Control-Bildschirm

POWER

Zum Ein- und Ausschalten des Monitors.

INPUT

Zum Auswählen des Eingangssignals.

PICTURE MODE

Zum Auswählen des Bildmodus.

ASPECT

Zum Wechseln des Bildseitenverhältnisses.

Contrast +/-Tasten

Zum Einstellen des Kontrasts auf dem Bildschirm.

Zum Einstellen der Bildhelligkeit.

Chroma +/--Tasten

Zum Einstellen der Farbintensität.

Phase +/-Tasten

Zum Einstellen der Farbbalance.

Reset-Taste

Zum Zurücksetzen der Einstellungen von „Contrast“ (Kontrast) bis „Phase“ (Phase) auf ihre Standardwerte.

Hinweise

• Wenn ein Video- oder S-Video-Signal eingespeist wird und es sich bei dem Farbsystem des Videosignals nicht um NTSC handelt, steht „Phase“ nicht zur Verfügung.
• „Chrominanz“ und „Phase“ stehen bei einem PC als Eingangsquelle nicht zur Verfügung.
• „Normal“ bei der Einstellung ASPECT entspricht „4:3“ für Videoeingabe oder „Original“ für PC-Eingabe.

Setup Bildschirm

In diesem Fenster können Sie das Network Password (Netzwerkkennwort) festlegen. Die werkseitig vorgegebenen Einstellungen sind folgendermaßen konfiguriert:

Name: root

Password: pudadm

Wenn Sie Änderungen vorgenommen oder Daten eingegeben haben, klicken Sie auf „Apply“ (Übernehmen) unten im jeweiligen Fenster, um die Einstellungen zu aktivieren. In die Textfelder können keine Sonderzeichen eingegeben werden.

Owner Information

Owner

Geben Sie hier Informationen zum Eigentümer ein.

Display Location

Geben Sie hier Informationen zum Standort des Monitors ein.

Hinweis

Verwenden Sie beim Eingeben der Informationen keine Leerzeichen. Andernfalls wird der Dateiname möglicherweise nicht richtig angezeigt.

Memo

Hier können Sie Kommentare oder Notizen eingeben.

Time

Zeit

Geben Sie hier die Uhrzeit, das Jahr, den Monat und den Tag ein.

Netzwerk

Internet Protocol (TCP/IP)

Wählen Sie „Specify an IP address“ (IP-Adresse angeben), wenn Sie die einzelnen Ziffern der numerischen Zeichenfolge für die IP-Adresse manuell eingeben wollen.

Wählen Sie „Obtain an IP address (DHCP)“ (IP-Adresse automatisch beziehen (DHCP)), wenn die IP-Adresse automatisch vom DHCP-Server bezogen werden soll. Beachten Sie, dass sich die IP-Adresse in diesem Fall bei jedem Einschalten des Monitors ändern kann.

Hinweis

Die IP-Adresse kann über das Monitormenü festgelegt werden. Einzelheiten dazu finden Sie unter „IP Address Setup“ (Seite 32).

Passwort

Hier können Sie Informationen zum Administrator, Benutzernamen und Kennwort eingeben. Der Administratorname ist fest auf „root“ eingestellt. Sie können jeweils maximal 8 Zeichen eingeben. Wenn Sie einen Benutzernamen und ein Kennwort definiert haben, erscheint das Fenster „Network Password“ (Netzwerkkennwort), wann immer das Fenster für die Bildschirmsteuerung des Monitors aufgerufen wird. Um die Sicherheit im Netzwerk sicherzustellen, empfiehlt es sich, einen Benutzernamen und ein Kennwort zu definieren.

Mail-Bericht

Fehlerbericht

Wenn ein Monitorfunktionsfehler aufgetreten ist, wird sofort per E-Mail ein Fehlerbericht gesendet (Fehlerbenachrichtigung).

Statusbericht

Der Status des Monitors kann im ausgewählten Zeitintervall per E-Mail gemeldet werden.

Address

Geben Sie hier die E-Mail-Adresse des Empfängers ein. Sie können bis zu vier Adressen angeben, an die dann gleichzeitig ein Fehlerbericht gesendet wird. Die maximale Länge der einzelnen Adressen beträgt 64 Zeichen.

Mail Account

Mail Address:

Geben Sie hier die zugeordnete E-Mail-Adresse ein.

Die maximale Länge der Adresse beträgt 64 Zeichen.

Outgoing Mail Server (SMTP):

Geben Sie hier die Mail-Server-Adresse ein. Die maximale Länge der Adresse beträgt 64 Zeichen.

Wenn beim Herstellen der Verbindung mit dem SMTP-Server eine POP-Authentifizierung erforderlich ist, aktivieren Sie dieses Kontrollkästchen.

Incoming Mail Server (POP3):

Wenn die POP-Authentifizierung für die Einstellung „POP before SMTP“ (POP vor

SMTP) verwendet wird, geben Sie hier die POP3-Server-Adresse ein.

Account Name:

Geben Sie hier den Namen des E-Mail-Kontos ein.

Password:

Geben Sie hier das Kennwort für das E-Mail-Konto ein.

Test-E-Mail senden:

Wenn Sie testen wollen, ob E-Mails erfolgreich an die angegebene(n) Adresse(n) gesendet werden können, aktivieren Sie dieses Kontrollkästchen und klicken auf „Apply“. Eine Test-E-Mail wird gesendet.

Hinweis

Wenn eine der folgenden Angaben nicht vorhanden oder nicht richtig ist, erscheint eine Fehlermeldung und es kann keine Test-E-Mail gesendet werden:

• Zieladresse
• Adresse des E-Mail-Kontos und Adresse des Mail-Servers (SMTP)

Erweitert

Hiermit haben Sie Zugriff auf weitere Einstellungen, die für die Verwendung verschiedener Anwendungen im Netzwerk erforderlich sind. Nehmen Sie die Einstellungen wie in der jeweiligen Anwendung erforderlich vor.

Advertisement

Zum Vornehmen von Einstellungen für die Funktionen „Advertisement“ und „Broadcast“ im Netzwerk.

ID Talk

Zum Vornehmen von Einstellungen für die Funktion „ID Talk“. „ID Talk“ ist ein Protokoll, das die netzwerkbasierte Steuerung des Monitors ermöglicht. Gesteuert werden können verschiedene Einstellungen, wie z. B. Farbtemperatur und Gamma. Informationen zu unterstützten ID Talk-Befehlen erhalten Sie bei Ihrem Sony-Händler.

SNMP

Der Monitor ist ein Netzwerkgerät, das SNMP (Simple Network Management Protocol) unterstützt. Neben dem Standard MIB-II wird auch Sony Enterprise MIB unterstützt. In diesem Fenster können Sie Einstellungen für SNMP vornehmen. Informationen zu unterstützten SNMP-Befehlen erhalten Sie bei Ihrem Sony-Händler.

Zurücksetzen auf die Standardeinstellungen

Wenn alle Einstellungen, die Sie über das Fenster „Setup“ vorgenommen haben, wieder auf die werkseitigen Standardeinstellungen zurückgesetzt werden sollen, wählen Sie die Option „Alle zurücksetzen“ und nehmen Sie dann erneut geeignete Einstellungen für das Netzwerk vor.

Weitere Informationen

Störungsbehebung

Notieren Sie, wie oft und wie lange die Anzeige blinkt.

Wenn sie blinkt

Die Selbstdiagnosefunktion wurde aktiviert.

Überprüfen Sie, wie oft die Anzeige blinkt und wie lange sie nicht blinkt.

Beispiel: Die Anzeige blinkt 2-mal, blinkt 3 Sekunden lang nicht und blinkt erneut 2-mal.

Schalten Sie den Monitor mit dem Schalter ⏻ (POWER) aus und trennen Sie das Netzkabel ab.

Teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Häufigkeit und Intervall).

Wenn sie nicht blinkt

Gehen Sie nach der folgenden Tabelle vor. Wenn das Problem dennoch bestehen bleibt, lassen Sie den Monitor von qualifiziertem Fachpersonal reparieren.

Problem Mögliche Abhilfemaßnahmen

Der Netzschalter und die Steuertasten am Monitor funktionieren nicht.	Überprüfen Sie „Steuerung einst.“ (Seite 29).
Kein Videosignal wird von dem Anschluss HD15 (RGB/COMPONENT) OUT ausgegeben.	Es gibt keine Ausgabe von HD15 (RGB/COMPONENT) OUT, wenn dieses Gerät im Bereitschaftszustand ist oder die Netzversorgung ausgeschaltet ist.
Kein Signal wird von dem Anschluss HD-SDI OUT des BKM-FW16 ausgegeben.	Es gibt keine Ausgabe von HD-SDI OUT, wenn dieses Gerät im Bereitschaftszustand ist oder die Netzversorgung ausgeschaltet ist.

Es wird kein Bild angezeigt.

Es wird kein Bild angezeigt.	Überprüfen Sie die Verbindung zwischen dem angeschlossenen Videogerät und dem Monitor.Überprüfen Sie die Einstellung für „RGB/YUV“ (Seite 31).Wechseln Sie mit der Taste INPUT am Monitor oder mit der Fernbedienung den Eingang (Seite 10, 11).
Der Monitor schaltet sich automatisch aus.	Überprüfen Sie, ob „Timer einstellen“ aktiviert ist (Seite 29).Überprüfen Sie, ob die Funktion „Auto. Ausschalten“ auf „Ein“ gesetzt ist (Seite 30).Überprüfen Sie, ob die Zimmertemperatur über 35°C liegt.

Die Bildqualität ist schlecht.

Keine Farbe/Bild zu dunkel/Bild zu hell/Farbe fehlerhaft/Bild wird langsam dunkel/ Horizontale Störstreifen erscheinen im Bild

Wählen Sie mit PICTURE den gewünschten „Bild-Modus“ (Seite 11).Stellen Sie die Optionen für „Bild-Modus“ unter den Einstellungen für „Bild/Ton“ ein (Seite 21, 23).Überprüfen Sie den Zustand des Signalkabels.Überprüfen Sie, ob die Zimmertemperatur über 35°C liegt.Überprüfen Sie die Einstellungen in „ECO-Modus.“ (Seite 29)Beim Anschließen eines Videogeräts schließen Sie nicht ein Videokabel oder einen Wandlerstecker an die Buchse VIDEO OUT an. Die weißen Bereiche im Bild sind zu hell, weil das Displaysignal nicht beendet wird.Überprüfen Sie die Einstellungen unter „Lichtsensor“. Siehe Seite 32.

Der ganze Bildschirm ist grün oder violett getönt.

Überprüfen Sie, ob die Einstellungen für „RGB/YUV“ falsch sind (Seite 31).

Problem Mögliche Abhilfemaßnahmen

Es ist kein Ton zu hören oder der Ton ist verrauscht.
Das Bild wird angezeigt, aber es ist kein Ton zu hören.	Überprüfen Sie die Lautstärkeinstellung.Drücken Sie auf der Fernbedienung oder +, so dass die Stummschaltungsanzeige nicht mehr am Bildschirm angezeigt wird (Seite 12).Überprüfen Sie die Einstellungen unter „Lautspr.ausgang“(Seite 29).
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien polaritätsrichtig eingelegt sind, oder tauschen Sie die Batterien aus.Richten Sie die Fernbedienung auf den Fernbedienungssensor am Monitor.Achten Sie darauf, dass sich vor dem Fernbedienungssensor keine Hindernisse befinden.Überprüfen Sie „Steuerung einst.“ (Seite 29).Überprüfen Sie, ob ein Kabel an den Anschluss CONTROL S IN angeschlossen ist (BKM-FW21 nicht mitgeliefert). Die Fernbedienung kann nicht verwendet werden, solange der Monitor über eine CONTROL S-Verbindung gesteuert wird.Leuchtstoffröhren können die Funktion der Fernbedienung stören. Schalten Sie solche Röhren aus.
Eine Verbindung zum Netzwerk kann nicht hergestellt werden.	Stecken Sie den Kabelstecker fest in den Anschluss REMOTE.Überprüfen Sie die Netzwerkeinstellungen für den PC.Setzen Sie alle Einstellungen über die Option „Alle zurücksetzen“ im Einstellmenü „Grundeinstellungen“ auf die Standardeinstellungen zurück und nehmen Sie dann erneut geeignete Einstellungen für das Netzwerk vor.Überprüfen Sie die Einstellungen in „Netzwerkanschluss“(Seite 31)
Das Fenster für die Monitorsteuerung (das Web-Fenster mit der grafischen Benutzeroberfläche des Monitors) wird nicht angezeigt.	Klicken Sie im Web-Browser auf die Schaltfläche zum Auffrischen oder Aktualisieren.Überprüfen Sie, ob die IP-Adresse korrekt ist.Verwenden Sie Internet Explorer 6.0 oder höher.Löschen Sie den Cache des Browsers.

Diagramm der Eingangssignale

PC-Signale

	Auflösung	Horizonta I-frequenz (kHz)	Vertikal-frequenz (Hz)
1	VGAa)-1 (VGA 350) 31,5 70
2	640×480@60 Hz 31,5 60
3	Macb) 13 Zoll 35,0 67
4	VGA (VGA TEXT) 31,5 70
5	800 × 600@60 Hz ( VESAc) STD)	37,9	60
6	Mac 16 Zoll 49,7 75
7	1024 × 768@60 Hz (VESA STD)	48,4	60
8	1024 × 768@75 Hz (VESA STD)	60,0	75
9	1024 × 768@85 Hz (VESA STD)	68,7	85
10	1152 × 864@75 Hz (VESA STD)	67,5 75
11	Mac 21 Zoll 68,7		75
12	1280 × 960@60 Hz (VESA STD)	60,0 60
13	1280 × 1024@60 Hz (VESA STD)	64,0 60
14	1600×1200@60 Hz (VESA STD)*	75,0 60
15	848 ×480@60 Hz ( CVTd) )	2 9	, 8
16	848 ×480@75 Hz (CVT)	37,7 75
17	848 ×480@85 Hz (CVT)	43,0 85
18	1280 × 720@60 Hz (CVT)	44,8 60
19	1280 × 768@60 Hz (CVT)	47,8 60
20	1280 × 768@ 75 Hz (CVT)	60,3 75
21	1280 × 960@ 60 Hz (CVT)	59,7 60
22	1360 × 768@60 Hz (CVT)	47,7 60
23	800 ×600@60 Hz (CVT)	37,4 60
24	1024 × 768@60 Hz (CVT)	47,8 60
25	1280 × 1024@60 Hz (CVT)	63,7 60
26	1400×1050@60 Hz (CVT)*	65,3 60
27	1600×1200@60 Hz (CVT)*	74,5 60
28	1920 × 1080@60 Hz	66,6 60
29	1920 × 1200@60 Hz	74,0 60

Fernseh-/Videosignale

a) VGA ist ein eingetragenes Markenzeichen der International Business Machines Corporation, USA. b) Macintosh ist ein Markenzeichen der Apple Inc., eingetragen in den USA und anderen Ländern. c) VESA ist ein eingetragenes Markenzeichen der Video Electronics Standards Association. d) VESA Coordinated Video Timing

Hinweise

• Speisen Sie bei HDTV-Signalen das dreistufige Synchronisationssignal über den 2. Stift des Anschlusses 6 HD05 (RGB/COMPONENT) IN ein.
• Wenn die Farben beim Einspeisen von DVD-Signalen in den Monitor zu hell sind, korrigieren Sie die Einstellung von „Chrominanz“ unter „Bild/Ton“.
• Wenn die Phase neu eingestellt wird, wird die Auflösung reduziert.
• Bei Signalen vom Macintosh-Computer kann nicht gewährleistet werden, dass der digitale RGB-Eingang erkannt wird.
• Sie können nicht das mit * markierte Signal in DVI IN einspeisen.
• Bei Videosignalen ohne Farb-Burst-Signal kann die Darstellung nicht garantiert werden.

Anzeigen zum Eingangssignal und zum Monitorstatus auf dem Bildschirm

Bildschirmanzeigen	Bedeutung
640 × 480 / 60 (Beispiel)	Das ausgewählteEingangssignal ist ein PC-Signal.
480 / 60I (Beispiel) Bei dem ausgewähltenEingangssignal handelt essich um einFarbdifferenzvideosignal.
NTSC (Beispiel) Bei dem ausgewähltenEingangssignal handelt essich um ein Videosignal.
Signal nicht unterstützt Das ausgewählteEingangssignalwird nicht unterstützt.
Kein Signal Es ist kein Eingangssignalvorhanden.
HD15 Der HD15-Eingang istausgewählt. „RGB/YUV“ istauf „Automatisch“ gesetzt.
HD15 RGB Der HD15-Eingang istausgewählt. „RGB/YUV“ istauf „RGB“ gesetzt.
HD15 Component Der HD15-Eingang istausgewählt. „RGB/YUV“ istauf „YUV“ gesetzt.
DVI Als Eingangssignal ist DVIausgewählt.
HDMI Als Eingangssignal ist HDMIausgewählt.
Video Das FBAS-Signal istausgewählt.
S Video Das S-Video-Signal istausgewählt.
Option Die Option Eingabe istgewählt. „RGB/YUV“ ist auf„Automatisch“ gesetzt.
Option RGB Das analoge RGB-Signalvom Option-Eingang istausgewählt.
Option Component	Das Farbdifferenzsignal vomOption-Eingang istausgewählt.
Option HDMI 1/OptionHDMI 2	Das HDMI 1- oder HDMI 2-Signal vom Option-Eingangist ausgewählt.
Option HD SDI	Das HD SDI-Signal vomOption-Eingang istausgewählt.

Technische Daten

Bildverarbeitung

Bildschirmsystem: LCD-Bildschirm mit a-Si-TFT-Aktivmatrix

Anzeigeauflösung: 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Abtastrate: 13,5 MHz bis 162 MHz

Farbsystem: NTSC/PAL/PAL-M/PAL-N/NTSC4.43/PAL60

Eingangssignal: Siehe Seite 40.

Pixelgröße: 0,744 (horizontal) × 0,744 (vertikal) mm

Bildgröße: 1.428,5 (horizontal) × 803,5 (vertikal) mm

Bildschirmgröße: 64,5 Zoll, Diagonale 1.639 mm

Eingänge und Ausgänge

REMOTE: Netzwerkanschluss (10BASE-T/100BASE-TX)

AUDIO: Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe Impedanz

VIDEO: S VIDEO IN

FBAS-Videosignal, 1 Vp-p ±2 dB, sync negativ, 75 Ohm (automatischer Abschluss)

VIDEO OUT BNC (× 1), Durchschleifung

AUDIO IN Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe Impedanz

HD15 (RGB/COMPONENT)

HD15 (RGB/COMPONENT) IN

D-Sub, 15-polig (weiblich) (× 1) (Siehe Seite 43.)

HD15 (RGB/COMPONENT) OUT

D-Sub, 15-polig (weiblich) (× 1) (Siehe Seite 43)

AUDIO IN

Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe Impedanz

DVI DVI IN

(Konform mit der DVI-Spezifikation Rev. 1.0)

AUDIO IN

Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe Impedanz

HDMI IN HDMI (1080p)

SPEAKER Lautsprecherausgang (L/R)

6 Ohm 7 W + 7 W

Allgemeines

Betriebsspannung

100 bis 240 V Wechselstrom, 50/60 Hz 5,5 A (max.)

Leistungsaufnahme

540 W (max.)

Betriebsbedingungen

Temperatur: 0°C bis 35°C

Luftfeuchtigkeit: 20 % bis 90 % (nicht kondensierend)

Lager-/Transportbedingungen

Temperatur: -10°C bis +40°C

Luftfeuchtigkeit: 20 % bis 90 % (nicht kondensierend)

Abmessungen 1.557 × 931 × 183 mm

(B/H/T, ohne vorstehende Teile)

Gewicht ca. 94 kg

Mitgeliefertes Zubehör

Netzkabel (1)

LAN-Kabel (1)

Netzsteckerhalter (2)

Fernbedienung RM-FW002 (1)

R6-Manganbatterien der Größe AA (2)

Bedienungsanleitung (1)

Installationsanleitung für Händler (1)

Sonderzubehör

Lautsprecher SS-SPG02

Zusatzadapter zur Systemerweiterung, BKM-FW-Serie

Sicherheitsbestimmungen

UL 60950-1, CSA Nr. 60950-1-03 (c-UL), FCC Klasse B, IC Klasse B, EN 60950-1 (NEMKO), CE, C-Tick

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Stiftbelegung

HD15 RGB/COMPONENT (D-Sub, 15-polig)

Stift-Nr. Signal
1 Videosignal Rot oder CR/PR
2 Videosignal Grün oder Y
3 Videosignal Blau oder CB/PB
4	M a s
5	M a s
6	M a s
7	M a s
8	M a s
9 Nicht verwendet
10 Masse
11 Masse
12 SDA
13 Horizontales oder zusammengesetztesSynchronisationssignal oder FBAS-Videosignal (alsSynchronisationssignal)
14 Vertikales Synchronisationssignal
15 SCL

Hinweis

Bei Farbdifferenzsignalen dürfen Sie an den Stiften 13 und 14 keine Synchronisationssignale einspeisen. Andernfalls wird das Bild unter Umständen nicht einwandfrei angezeigt.

s	e
s	e
s	e
s	e
s	e

R	o
G	r
B	l

DE

Index

Números

4:3 13,27

A

Advanced (Weitere Einstellungen) 37

Advertisement (Ankündigung) 37

Aktives Bild 25

Alle zurücksetzen 20, 32

Anwender 21, 23

AUDIO IN, Anschluss 9

Ausgabeformat 26

Auto. ausschalten 30

Autom. Bildeinst 30

Autom. einstellen 28

B

Balance 22, 24

Bild-/Toneinstellungen 20, 21

Bildgröße 25

Bildmodus einstellen 20, 21, 23

Bild-Modus 20, 21, 23

Bildposition 25

Bildschirm einstellen 20, 27, 28

Bildschirmeinstellungen 20, 25

Bildschirm-Logo 31

Bildschärfe 21

Breitbildmodus 13

Breitbildmodus, Taste 11, 13

Brilliant 21, 23

C

Chrominanz 21

CineMotion 21

D

DISPLAY, Taste 12

DVI IN, Anschluss 9

DVI, Anschluss 9

DVI, Taste 11

Dynamisch 22, 24

Dynamisch. Bild 21

ECO-Modus 20, 29

Ein/Aus-Timer 29

Ein/Bereitschaft, Anzeige 7

Eingangssignal 40

ENTER, Taste 10

Error Report (Fehlerbericht) 36

Farbsystem 31

Farbtemperatur 21, 23

Fenster 26

Fenster „Configure“ (Konfiguration) 35

Fenster „Control“ (Steuerung) 35

Fenster „Information“ (Information) 35

Fenster „Setup“ (Setup) 36

Fernbedienungssensor 7

Fliesen 26

G

Gamma-Korrektur 21, 23

Grundeinstellungen 20, 29

H

H. Größe 27, 28

H. Position 27, 28

HD15 (RGB/COMPONENT) IN/OUT, Anschluss 9

HD15 (RGB/COMPONENT), Anschluss 9

HD15, Taste 12

HDMI IN, Anschluss 9

HDMI, Anschluss 9

HDMI IN, Anschluss 9

HDMI, Anschluss 9

HDMI, Taste 11

Helligkeit 21, 23

Ht. Grd. Licht 21, 23

Höhen 22, 24

|

ID MODE, Tasten 12, 15

ID Talk 37

Indexnummer 12, 15, 29

Informationen 20, 32

INPUT, Taste 10

IP Address Setup 32

IP54 6, 17

K

Kabelabdeckung 10

Klemmenabdeckung 10

Konferenz 21, 23

Kontrast 21, 23

Kontrast, Taste 12

L

Lautspr.ausgang 20, 29

Lautstärke, Tasten 12

LED 27

Lichtsensor 7

Logo 31

M

Mail Account (E-Mail-Konto) 36

Mail Report (E-Mail-Report) 36

MENU, Taste 10, 11

Network (Netzwerk) 36

Netzwerkanschluss 31

OPTION 1, Taste 12

OPTION-Anschlussbereich 10

Original 13, 28

Overscan 30

Owner Information (Besitzer-Information) 36

Information) 36

P

PAP 25

PAP, Einstellung 14, 20, 25, 28

PAP, Taste 12, 14

S VIDEO IN, Anschluss 9

S VIDEO, Taste 11

Seitenverhältnis 20, 27, 28

SNMP 37

Sony-Logo 7,31

SPEAKER, Buchse 10

Speed Setup 32

Sprache 20, 29

Status Report (Statusbericht) 36

Statusanzeige 20, 29

Stummschaltung, Taste 12

Sync-Modus 30

T

Tauschen 25

TC Control 21, 23

Temperatursensor 10

Tiefen 22, 24

Timer einstellen 20, 29

Tonmodus einstellen. 20, 22, 24

Ton-Modus 20, 22, 24

Weitere Einstell. 20, 29

Wide-Zoom 13, 27

Z

Zoom 13.27

Zurücksetzen 22, 24, 27, 28

DE
