BEDIENUNGSANLEITUNG BCZ M 400 IX HOTPOINT

Aufstellort und elektrischer Anschluss

Wechsel des Türanschlags

Beschreibung Ihres Gerätes, 39-40

Bedienblende

Geräteansicht

Zubehör, 41

Inbetriebsetzung und Gebrauch, 42-43-44

Einschalten Ihres Gerätes

Kühlsystem

Optimaler Gebrauch des Kühlschranks

Optimaler Gebrauch des Gefrierfachs

Wartung und Pflege, 45-46

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen Ihres Gerätes

Lampenaustausch

Kundendienst, 46

Vorsichtsmaßregeln und Hinweise, 47

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Störungen und Abhilfe, 48

ARISTON

DE

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).
5. Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügt;
- die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);
- die Netzspannung den auf dem Typenschild (befindlich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
- die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Wechsel des Türanschlags

Sollte ein Wechsel des Türanschlags erforderlich sein, dann wenden Sie sich bitte an die Kundendienststelle.

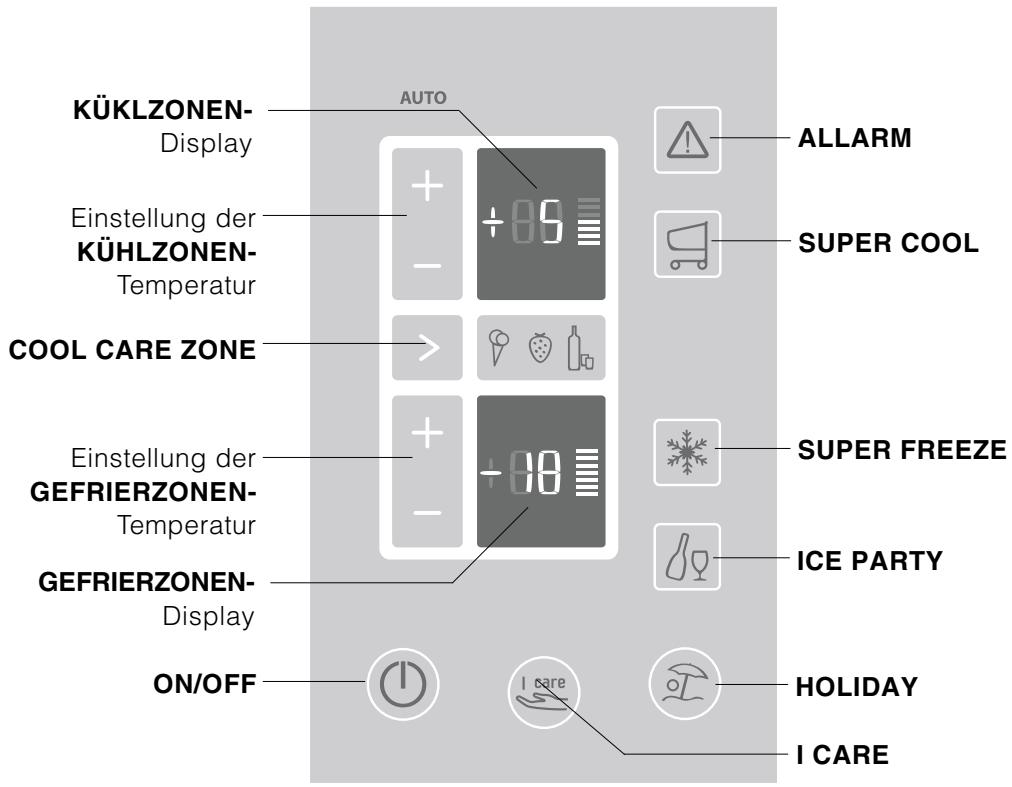

Bedendende

KÜKLZONEN- Display Einstellung der KÜHLZONEN- Temperatur COOL CARE ZONE Einstellung der GEFRIERZONEN- Temperatur GEFRIERZONEN- Display ON/OFF AUTO +85 + - + - + - AUTO ALLARM SUPER COOL SUPER FREEZE ICE PARTY HOLIDAY I CARE

DE

ON/OFF

Durch Drücken dieser Taste kann das gesamte Gerät (Kühlzone und Gefrierzone) eingeschaltet werden. Die rote LED zeigt an, dass das Gerät ausgeschaltet ist; die grüne LED zeigt an, dass es sich in Betrieb befindet. Zum Ausschalten des Gerätes ist die Taste EIN/AUS mindestens zwei Sekunden lang zu drücken.

I CARE

Mit dieser Touchtaste wird die I Care-Funktion aktiviert und deaktiviert. Bei Aktivierung dieser Funktion schaltet sich gleichzeitig die LED AUTO und die LED I Care ein.

ALLARMI

Diese ermöglicht die Signalisierung und Problemverwaltung sämtlicher Alarme, die sich auf die Betriebsweise des Produkts beziehen.

Child Lock. Mit Child Lock lassen sich die Tasten auf der Bedienblende sperren, um zu verhindern, dass Kinder sie unbeabsichtigterweise betätigen.

Einstellung der -Temperatur + und -

Mittels dieser Tasten kann die Einstellung der Kühlzonentemperatur geändert werden, mit entsprechender Bestätigung der eingestellten Temperatur auf dem Display. Diese Tasten ermöglichen ebenfalls die Deaktivierung der Kühlzone allein.(Displayanzeige “- - ”).

Einstellung der GEFRIERZONEN-Temperatur + und -

Mittels dieser Tasten kann die Einstellung der Gefrierzonentemperatur geändert werden, mit entsprechender Bestätigung der eingestellten Temperatur auf dem Display.

KÜHLZONEN-Display

Auf diesem wird die Kühlzonentemperatur, oder die Deaktivierung der Kühlzone (Anzeige in diesem Falle “-”) angezeigt.

GEFRIERZONEN-Display

Auf diesem wird die für die Gefrierzone eingestellte Temperatur angezeigt.

COOL CARE ZONE

Druck auf die Taste können 4 "Cool Care Zone"-Betriebsweisen eingestellt werden: die Erdbeere (-8°C), das Eis (-12°C), die Flasche (-18°C), ist keines dieser drei Symbole eingeschaltet, funktioniert die CoolCare Zone wie eine normale Gefrierschale.

SUPER COOL

Über diese Taste aktivieren bzw. deaktivieren Sie die Funktion SUPER COOL (Display-Anzeige "SC").

SUPER FREEZE

Über diese Taste aktivieren bzw. deaktivieren Sie die Funktion SUPER COOL (Display-Anzeige "SC").

HOLIDAY

Mittels dieser Taste aktivieren bzw. deaktivieren Sie die Funktion HOLIDAY (die LED „AUTO“ schaltet sich ein).

ICE PARTY

Mittels dieser Taste aktivieren bzw. deaktivieren Sie die Funktion ICE PARTY. (Die Temperatur der Gefrierzone wird für den Zeitraum, der zur Kühlung einer Flasche erforderlich ist, herabgesetzt)..

Beschreibung Ihres Gerätes

DE

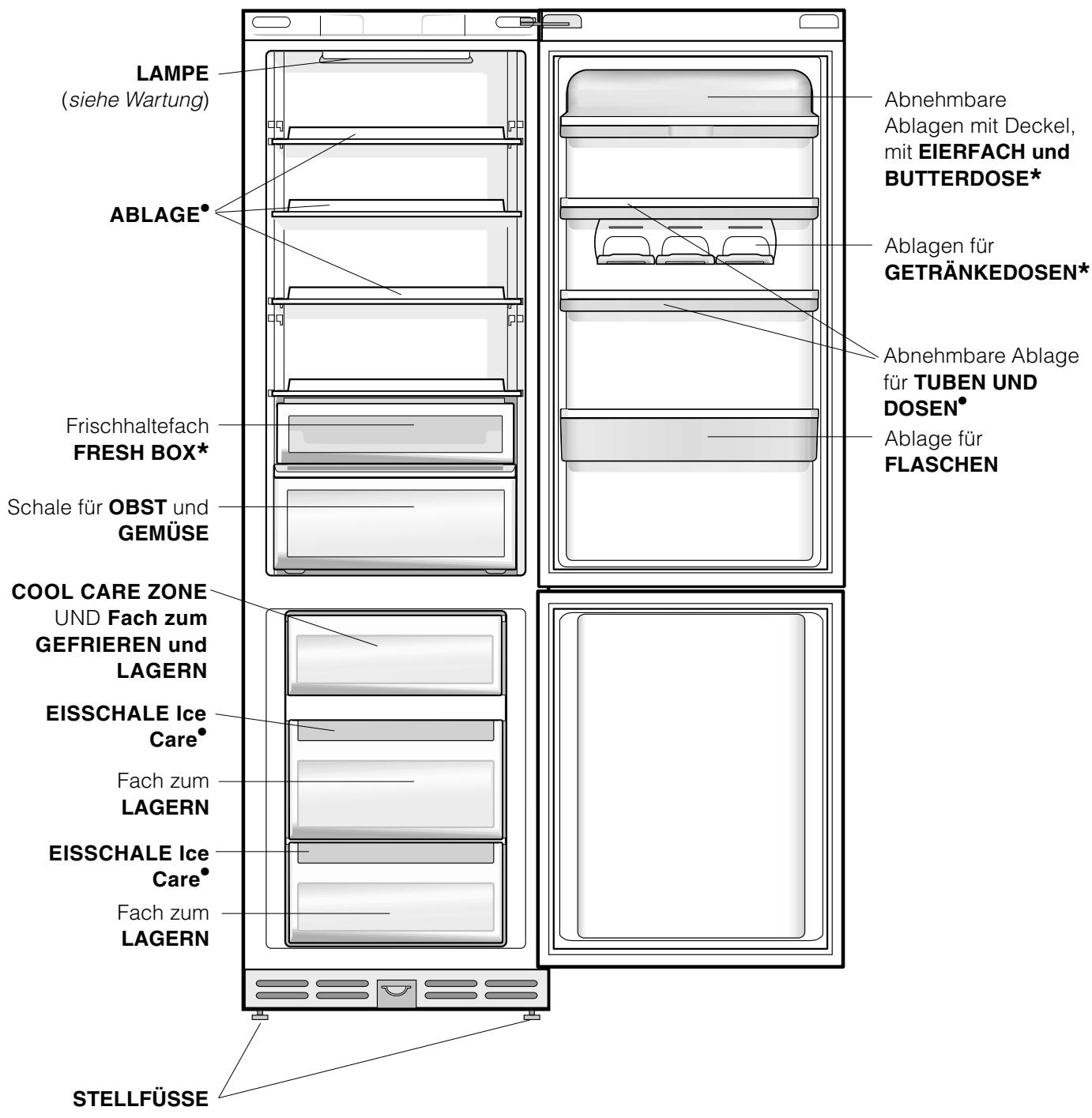

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt.

LAMPE (siehe Wartung) ABLAGE* Frischhaltefach FRESH BOX* Schale für OBST und GEMÜSE COOL CARE ZONE UND Fach zum GEFRIEREN und LAGERN EISSCHALE Ice Care* Fach zum LAGERN EISSCHALE Ice Care* Fach zum LAGERN STELLFÜSSE Abnehmbare Ablagen mit Deckel, mit EIERFACH und BUTTERDOSE* Ablagen für GETRÄNKEDOSEN* Abnehmbare Ablage für TUBEN UND DOSEN* Ablage für FLASCHEN

• Unterschiedliche Anzahl und Platzierung.
  * Nicht bei allen Modellen.

1 2

ABLAGEN: glattflächig oder in Gitterform.

Sie können herausgezogen und dank entsprechender Führungen (siehe Ab bildung), höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur

Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

FRESH BOX*: für Frischfleisch und Fisch. Dieses Fach ermöglicht lange Aufbewahrungszeiten, bis zu einer Woche, dank der niedrigen Temperatur – die kälteste in der Kühlzone – und der durchsichtigen Abdeckung, die vor Oxidation und Schwarzverfärbung schützt. Die Fresh Box kann auch für „Kalte Platten“ eingesetzt werden.

BREAKFAST BOX*: Ein idealer Behälter für die für das Frühstück bestimmten Lebensmittel. Sie kann herausgezogen und dazu eingesetzt werden, die Lebensmittel, die dank der besonderen Form des Behälters länger ihre Kühltemperatur behalten, zu Tisch zu bringen. Durch Einsatz der entsprechenden Griffe wird der Deckel zu einem praktischen Tablett. Die Breakfast Box kann auch als Frischhaltedose für Fleisch verwendet werden, und für all jene Lebensmittel, die geschützt gelagert werden sollten.

KÄSETHERMOMETER*: zur Ermittlung des kältesten Bereichs des Kühlschrankes speziell für Weichkäse.

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Erscheint die Anzeige OK nicht, ist die Temperatur zu hoch: Stellen Sie anhand des Schalters KÜHLZONE eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

Inbetriebsetzung und Gebrauch

DE

Einschalten Ihres Gerätes

! Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät an die Netzleitung anschließen, um die optimale Betriebsweise zu fördern.

• Bevor Sie das Kühlgut in den Kühlschrank einsortieren, muss dieser gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.
• Dieses Modell ist mit einem Motorschutzsystem ausgestattet.
  Das Gerät ist mit einem Motorschutzkontrollsystem ausgerüstet, aufgrund dessen der Kompressor erst 8 Minuten nach Einschalten startet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall. (blackout).

Gefrierzone

Bei Einschalten des Gerätes (durch Drücken und Halten für mehr als zwei Sekunden der ON/OFF-Taste), schaltet die Gefrierzone automatisch auf ihre Standardeinstellung von -18^ . Um das Abkühlen des Fachs zu beschleunigen, empfiehlt es sich, die Funktion SUPER

FREEZE einzustellen (auf dem Display erscheint die Anzeige "SF"). Nach Erreichen der optimalen Temperatur schaltet sich die Funktion automatisch ab. Das Gefriergut kann nun eingeräumt werden.

Kühlzone

Bei Einschalten des Gerätes wird die Kühlzone auf einen Standardwert von +5°C gebracht. Es empfiehlt sich, die Funktion SUPER COOL (auf dem Display erscheint die Anzeige "SC") einzuschalten, um das Abkühlen der Zone zu beschleunigen: Nach einigen Stunden können die Speisen in den Kühlschrank eingeräumt werden.

Cool Care Zone

Bei Einschalten des Gerätes schaltet dieses variable Fach auf Standardeinstellung, d.h. auf -12°C.

So bediene ich das Display Einstellen der Temperaturen:

Ist das Gerät eingeschaltet, zeigen die Kühlzonen- und Gefrierzonen-Displays die in diesem Moment eingestellten Temperaturen an. Um diese zu ändern, drücken Sie ganz einfach die der Zone, deren Temperatur geändert werden soll, entsprechenden Tasten + und -. Insbesondere erhöht oder senkt jeder Tastendruck die Temperatur um 1° und dementsprechend auch die Anzahl der Leuchtbalken auf der Seite.

Folgende Temperaturen können eingestellt werden: +8°, +7°, +6°, +5°, +4°, +3°, +2° für die Kühlzone, -18°, -19°, -20°, -21°, -22°, -24°, -26° für die Gefrierzone.

Mittels der Taste der CoolCare Zone kann die Temperatur gewählt werden, die Sie für dieses Fach wünschen. Die Temperaturen werden durch die in der Mitte des Displays befindlichen Symbole dargestellt (Eis -12°C, Beeren -8°, Alkoholflaschen -18°) Die automatisch eingestellten Temperaturen sind Standard-Konservierungswerte, und zwar +5°C für die Kühlzone und -18°C für die Gefrierzone. Die CoolCare Zone wird automatisch auf -12°C eingestellt. Bei aktivierter "I Care"-Funktion reguliert das Gerät die Temperaturen automatisch auf der Grundlage der internen und externen Bedingungen des Kühlschranks. Dies wird durch Aufleuchten der Anzeige "AUTO" signalisiert. Sollte es sich als erforderlich erweisen, die "I Care"-Funktion mit von den Standard-Temperaturen abweichenden Temperaturen zu betreiben, halten Sie bei der Aktivierung der Funktion die "I Care"-Taste gedrückt und stellen dann gleichzeitig mittels der Tasten + und – die neuen Temperaturen ein. Die auf diese Weise einstellbaren Temperaturen belaufen sich auf 4°, 5° e 6° für die Kühlzone und auf -18°, -19° e -20° für die Gefrierzone.

Bei aktivierter HOLIDAY-Funktion sind Temperatureinstellungen nicht möglich. Das Gerät schaltet automatisch auf die der jeweiligen Situation entsprechende, optimale Einstellung: +12°C für die Kühlzone und -18°C für die Gefrierzone. Dieser Zustand wird außerdem durch die Anzeige "AUTO" signalisiert. Zur Aktivierung bzw. Deaktivierung der Funktionen drücken Sie die entsprechende Taste. Das Aufleuchten bzw. Erlöschen der entsprechenden LED zeigt den jeweiligen Funktionsstatus an.

Einige Funktionen (SUPER COOL, SUPER FREEZE, ICE PARTY, ICE CARE) können nicht zu anderen Funktionen hinzugeschaltet werden (HOLIDAY,...). In einem solchen Falle hilft Ihnen die bereits vorbestimmte Priorität bei der Handhabung des Gerätes. Nach Ablauf der Ice Party-Funktion muss die Taste ICE PARTY gedrückt werden, um das Blinklicht der entsprechenden LED auszuschalten. Das Blinklicht signalisiert den Abschluss der Funktion und ist ein Zeichen dafür, dass die Flasche aus dem Gefrierfach entnommen werden muss.

Child Lock

Zur Aktivierung der Funktion Child Lock muss die ALARM-Taste für 2 Sekunden gedrückt werden. Die Aktivierung der Tastensperre wird durch ein kurzes, akustisches Signal bestätigt, sowie durch die Anzeigen "CH" "LO" auf dem Kühlzonen- und auf dem Gefrierzonen-Display. Diese Displayanzeigen werden anschließend durch die Anzeigen der vorherigen, für die Kühlzone und für die Gefrierzone gewählten Temperaturen ersetzt. Zur Deaktivierung dieser Funktion drücken Sie die ALARM-Taste für 2 Sekunden. Die Deaktivierung wird durch ein kurzes Signal und durch die Anzeige "CH" "LO" auf dem Kühlzonen- und auf dem Gefrierzonen-Display bestätigt.

Ist Ihr Gerät mit diesem System ausgestattet, befindet sich an der Rückwand der Kühlzone die entsprechende Vorrichtung (siehe Abbildung). Das A.I.R.-System gewährleistet eine optimale Konservierung der Lebensmittel, da dank dieses Systems nach einem Öffnen der Tür die korrekte Temperatur äußerst schnell wieder hergestellt und gleichmäßig verteilt wird: Die durch das Gebläse ausgestoßene Luft (A) erkaltet durch den Kontakt mit der kalten Geräterückwand, die Warmluft (B) dagegen wird aufgenommen (siehe Abbildung). Die Küchenwand ist mit Reif bedeckt, oder es bilden sich Wassertropfen, je nach dem, ob der Kompressor in Funktion ist oder nicht.

Lebensmittelhygiene

1. Entfernen Sie nach dem Erwerb der Nahrungsmittel jedwede äußere Verpackung aus Papier/Karton oder andere äußere Umhüllungen, durch die Bakterien oder Schmutz in den Kühlschrank gelangen könnten.
2. Sorgen Sie dafür, dass die Nahrungsmittel (insbesondere die leicht verderblichen und diejenigen mit starkem Eigengeruch/Eigengeschmack) nicht direkt untereinander in Kontakt kommen. Auf diese Weise verringert sich das Risiko der Verbreitung von Keimen/Bakterien oder der Verbreitung von starkem Eigengeruch bzw. Eigengeschmack im Inneren des Kühlschranks.
3. Ordnen Sie die Nahrungsmittel nicht zu dicht aneinander an, sodass die Luft im Inneren des Geräts frei zirkulieren kann.
4. Reinigen Sie das Innere des Kühlschranks regelmäßig. Verwenden Sie dazu keine Oxidations- oder Scheuermittel.
5. Nehmen Sie die Nahrungsmittel, deren max. Haltbarkeitsdatum verstrichen ist, aus dem Kühlschrank.
6. Bewahren Sie leicht verderbliche Nahrungsmittel (Weichkäse, roher Fisch, Fleisch etc.) im kühlsten Bereich des Kühlschranks auf, das heißt also über den Gemüseschalen, wo sich die Temperaturanzeige befindet.

Optimaler Gebrauch der Kühlzone

• Regulieren Sie die Temperatur über das Display.
• Drücken Sie die Taste SUPER COOL (Schnellkühlen), um die Temperatur kurzfristig herabzusetzen, z.B. wenn die Kühlzone nach einem Großeinkauf besonders gefüllt wird. Die Funktion wird nach Erreichen der optimalen Betriebsbedingungen automatisch wieder ausgeschaltet.
• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).
• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Optimaler Gebrauch des Gefrierfachs

• Regulieren Sie die Temperatur über das Display.
• Die Cool Care Zone ist ein Fach, in dem einige Lebensmittelarten (Obst, Eis und alkoholische Getränke) bei geeigneter Temperatur eingefroren werden können; die anderen beiden Fächer (siehe Gesamtansicht) eignen sich zur normalen Aufbewahrung von Gefriergut. Zum korrekten und sicheren Einfrieren von Speisen gehen Sie bitte wie nachfolgend beschrieben vor. Für eine kleine Menge (weniger als die Hälfte der auf dem Typenschild angegebenen Menge):
• Ist die Cool Care Zone aktiviert, geben Sie die Lebensmittel in die beiden Fächer zur Lagerung. Achten Sie dabei darauf, dass die frischen Lebensmittel nicht mit den bereits eingefrorenen Lebensmitteln in Berührung kommen. Drücken Sie die Taste SUPER FREEZE (Schnellgefrieren; es leuchtet die zugehörige LED) und schließen Sie die Tür. Die Funktion schaltet automatisch nach 24 Stunden oder bei Erreichen der optimalen Temperatur ab (die LED erlischt);
• st die Cool Care Zone nicht aktiviert, kann auch das erste Fach benutzt werden: Geben Sie die Lebensmittel hinein und wiederholen Sie die für den vorangehenden Fall beschriebenen Schritte.
  Für eine große Menge (mehr als die Hälfte der auf dem Typenschild angegebenen Menge):
  Deaktivieren Sie die Cool Care Zone und entleeren Sie sie. Halten Sie dann die Taste SUPER FREEZE einige Sekunden lang gedrückt, bis die zugehörige LED zu blinken beginnt. Es bedarf etwa 24 Stunden, bis die Gefrierzone die korrekte Temperatur zum Einfrieren erreicht. Die LED leuchtet daraufhin

dauerhaft. Füllen Sie nun das Gefriergut ein und schließen Sie die Gerätetür. Nach weiteren 24 Stunden sind die Lebensmittel korrekt eingefroren und die Funktion wird automatisch deaktiviert (die LED erlischt). Das Gefriergut kann nun in die beiden unteren Fächer umgeräumt werden (so dass die Funktionen der Cool Care Zone genutzt werden können) oder aber in der Cool Care Zone belassen werden, die in nicht aktiviertem Zustand als normales Aufbewahrungsfach dient.

• An- oder aufgetautes Gefriergut darf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Frische Lebensmittel dürfen nicht mit den bereits gefrorenen Lebensmitteln in Berührung geraten.
• Lagern Sie im Gefrierfach bitte keine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen.
• Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich im Kühlschrank unten links) ersichtlich (Beispiel: Kg/24h 4).
• Für mehr Platz in der Gefrierzone können Sie die Schalen herausnehmen (mit Ausnahme der untersten Schale sowie der Schale COOL CARE ZONE mit variabler Temperatur, sofern vorgesehen) und die Lebensmittel direkt auf die Verdunsterplatten legen.

! Während des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.
! Auch während eines Stromausfalls oder einer Störung sollte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden.

Cool Care Zone

Bei der Cool Care Zone handelt es sich um ein in der Gefrierzone befindliches Spezialfach, die es ermöglicht, 4 unterschiedliche Betriebsweisen je nach Bedarf und Art der darin zu lagernden Speisen zu einzustellen. Die einstellbaren Temperaturen sind -8°C, -12°C und -18°C und werden durch die auf der Bedienblende befindlichen Symbole: Erdbeere, Eis und Flasche gekennzeichnet. Die Cool Care Zone ist mit einer von den anderen Gefrierschalen unabhängigen Steuerung ausgestattet; mittels der Bedienblende kann die Cool Care Zone auch deaktiviert und wie eine normale Gefrierschale eingesetzt werden.

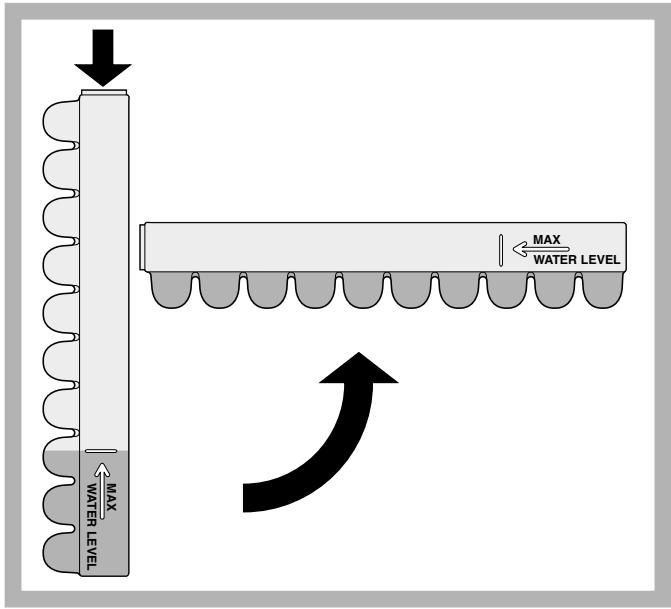

EISSCHALE.

Dank der Positionierung dieses Behälters oben an den Schalen der Gefrierzone ist größere Ergonomie und Sauberkeit gewährleistet: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschütten von Wasser beim Füllen des Behälters (ein entsprechender Verschluss, mit dem die Öffnung nach Füllen verschlossen werden kann, wird mitgeliefert).

1. Ziehen Sie die Eiswürfelschale nach oben hin heraus Vergewissern Sie sich, dass die Schale ganz leer ist und füllen Sie sie durch die entsprechende Öffnung.
2. Die angezeigte Füllmenge bitte nicht überschreiten (MAX WATER LEVEL). Zu viel Wasser behindert das Herausnehmen der Eiswürfel (in einem solchen Fall warten Sie, bis das Eis schmilzt und entleeren Sie die Schale).
3. Drehen Sie die Schale um 90°: das Wasser läuft in die einzelnen, durch kleine Adern verbundenen Formen (siehe Abbildung
4. Schließen Sie die Öffnung mit dem mitgelieferten Deckel. Fügen Sie die Schale oben in den entsprechenden Sitz ein und lassen Sie sie nach unten gleiten..
5. Die geformten Eiswürfel (Mindestzeit ca. 8 Std.) können durch leichtes Aufschlagen des Behälters auf ein harte Oberfläche gelöst werden, um sie dann durch die Öffnung herausrutschen zu lassen.

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:

1. Halten Sie die Taste ON/OFF etwa zwei Sekunden lang gedrückt, bis sich das Display ausschaltet und nur noch die rote LED der Taste ON/OFF leuchtet.
2. und ziehen Sie den Netzstecker aus der Steckdose.
   ! Wird dies nicht befolgt, ertönt das Warnsignal. Dieser Warnton ist kein Zeichen für eine eventuelle Störung. Um die normale Betriebsweise wiederherzustellen, drücken Sie die ON/OFF-Taste für etwas länger als zwei Sekunden. Um das Gerät vom Stromnetz zu trennen, verfahren Sie gemäß der Punke 1 und 2.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.
• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschrieben. Beschleunigen Sie diesen Prozess nicht durch Einsatz von anderen Gegenständen als den mitgelieferten Schaber. Sie könnten das Gerät beschädigen.

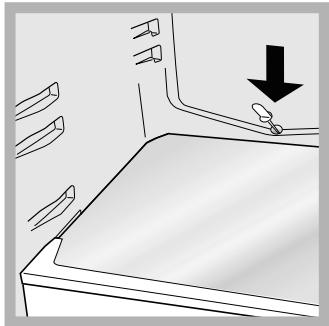

Abtauen des Kühlschranks

Der Kühlschrank taut automatisch ab: Das Tauwasser

wird nach hinten durch eine kleine Ablauföffnung (siehe

Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Abtauen des Gefrierfachs

Entfernen Sie den Reif in regelmäßigen Abständen mit dem entsprechenden Schaber. Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:

1. Drücken Sie einen Tag vor dem Abtauen die SUPER-FREEZE-Taste (die gelbe Kontrollleuchte SUPER FREEZE) leuchtet), um das Gefriergut noch tiefer zu kühlen.
2. Diese Funktion wird nach 24 Std. automatisch ausgschaltet, kann aber auch manuell durch erneuten Druck auf die SUPER-FREEZE-Taste ausgeschaltet werden. Halten Sie die Taste ON/OFF etwa zwei Sekunden lang gedrückt, bis sich das Display ausschaltet und nur noch die rote LED der Taste ON/OFF leuchtet.
3. Lassen Sie die Gerätetür offen stehen, bis der Reif völlig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.
4. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.

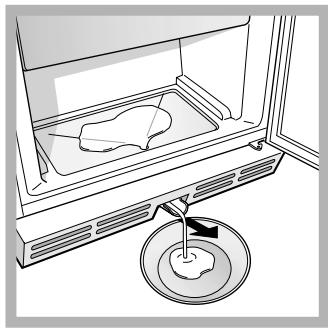

1. Einige Modelle sind mit dem DRAIN SYSTEM, das das Tauwasser nach außen ableitet, ausgestattet: Stecken Sie den mitgelieferten Schaber in den entsprechenden, unten befindlichen Schlitz und lassen Sie das Tauwasser darüber in eine Schale

laufen (siehe Abbildung).

1. Reinigen Sie die Gefrierzone gründlich und trocknen Sie sie sorgfältig aus, bevor Sie das Gerät wieder einschalten.
2. Warten Sie bitte 2 Stunden, bis die idealen Gefrierbedingungen wieder gegeben sind, bevor Sie das Gefriergut in die Gefrierzone geben.

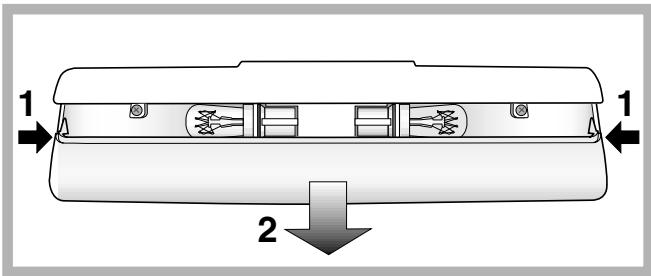

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

1 1 2

Kundendienst

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie bitte, ob die Störung nicht selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte trotz aller Kontrollen das Gerät nicht funktionieren, bzw. die Störung weiter bestehen bleiben, kontaktieren Sie bitte die nächstgelegene technische Kundendienststelle.

Geben Sie bitte Folgendes an:

• die Art der Störung
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).

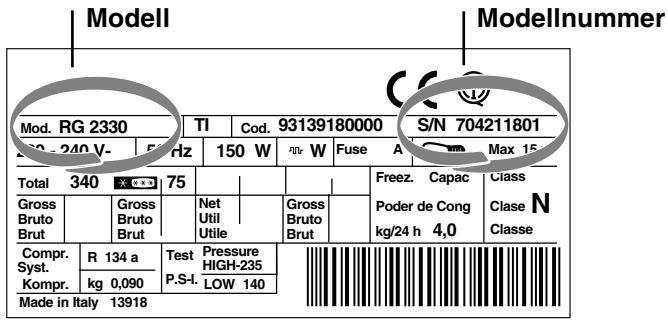

Entnehmen Sie diese Daten bitte dem Typenschild (befindlich in der Kühlzone unten links).

Modell Modellnummer Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 20 - 240 V-5 Hz 150 W W Fuse A Max 15 Total 340 X 75 Freez. Capac Class Gross Bruto Gross Bruto Net Util Gross Bruto Brut Poder de Cong Clase N Brut Brut Utile Brut kg/24 h 4,0 Classe Compr. R 134 a Test Pressure Syst. High-235 Kompr. P.S.I. LOW 140 kg 0,090 Made in Italy 13918

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und lassen Sie ausschließlich Original-Ersatzteile einbauen.

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.

- 89/336/EWG vom 03.05.89

(elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE..

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.
• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden.
  Es genügt nicht, das Gerät durch Drücken (für länger als 2 Sekunden) der ON/OFF-Taste auszuschalten, um jeglichen Stromkontakt auszuschließen.
• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Fächer nur den mitgelieferten Schaber, alle anderen Werkzeuge sind zu vermeiden.
• Eiswürfel nicht sofort in den Mund nehmen.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf keinen Fall dürfen sie sich auf die Gefrierzonenschalen setzen, oder sich an die Tür hängen.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
• Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.
• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät, sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Das Display ist ausgeschaltet.

Der Motor startet nicht.

Das Display ist nur schwach beleuchtet.

Ein Warnsignal ertönt, auf dem Display erscheint eine Warnmeldung, die LED ALARME leuchtet und die sich im Inneren der Kühlzone befindliche Lampe blinkt.

Ein Warnsignal ertönt, die LED ALARME leuchtet und auf dem Display erscheint eine Warnmeldung.

Ein Warnsignal ertönt, die LED ALARME blinkt und auf dem Display erscheint eine Warnmeldung.

Die Kühlleistung der Kühl- und der Gefrierzone ist zu gering.

Die Kühlzone kühlt zu stark, das Kühlgut gefriert.

Der Motor läuft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Vorzeitige Unterbrechung der Funktionen

Es erscheint eine Warnmeldung auf dem Display (Bsp. F01)

Mögliche Ursachen / Abhilfe:

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
• Das Gerät ist mit einem Motorschutzkontrollsystem ausgestattet (siehe Inbetriebsetzung und Gebrauch).
• Ziehen Sie den Netzstecker aus der Steckdose und stecken Sie ihn umgedreht wieder ein.
• Die Kühlzonentür ist länger als zwei Minuten offen geblieben. Das Alarmsignal erlischt nach Schließen der Gerätetür oder nach Drücken der Taste RESET ALARM.

- Das Gerät signalisiert einen zu hohen Temperaturanstieg in der Gefrierzone. In der Gefrierzone wird eine Temperatur von ungefähr 0°C gehalten, um zu vermeiden, dass das Gefriergut erneut eingefroren wird. Hierdurch wird die Möglichkeit gegeben, diese Lebensmittel innerhalb von 24 Stunden zu verbrauchen, oder zu einem Fertiggericht zu verarbeiten, das dann evtl. wieder eingefroren werden kann. Um das Tonsignal abzustellen, drücken Sie die Taste RESET ALARM. Drücken Sie sie ein zweites Mal, um die auf dem Display eingeblendete Warnmeldung zu löschen, die LED ALARME auszuschalten und den normalen Betrieb wiederherzustellen.

- Das Gerät signalisiert einen gefährlichen Temperaturanstieg in der Gefrierzone. Die Lebensmittel dürfen nicht verzehrt werden. Im Inneren der Gefrierzone bleibt eine Temperatur von etwa 0°C erhalten. Um das Tonsignal abzustellen, drücken Sie die Taste RESET ALARM. Drücken Sie sie ein zweites Mal, um die auf dem Display eingeblendete Warnmeldung zu löschen, die LED ALARME auszuschalten und den normalen Betrieb wiederherzustellen.

• Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.
• Die Türen werden zu oft geöffnet.
- Es wurde eine zu hohe Temperatur eingestellt (siehe Inbetriebsetzung und Gebrauch).
• Die Kühl- bzw. die Gefrierzone wurde zu sehr beladen.

- Es wurde eine zu niedrige Temperatur eingestellt (siehe Inbetriebsetzung und Gebrauch).

- Die Funktionen SUPER COOL und/oder SUPER FREEZE und/oder ICE PARTY wurden aktiviert.

• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.

• Die Umgebungstemperatur ist sehr hoch.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: Dies ist kein Fehler, sondern ganz normal.

- Es bestehen Störungen in der Netzleitung oder Unterbrechungen der Versorgungsspannung.

- Kontaktieren Sie bitte den Kundendienst

Italiano, 1

English,13

Français, 25

Deutsch, 37

Espanol, 49

Portuges, 61

BCZ M 400 IX

Sumario

Instalación, 50
