BEDIENUNGSANLEITUNG BCS 313 A VE I HOTPOINT

Installation- und Gebrauchshinweise NL Koel-vriescombinatie

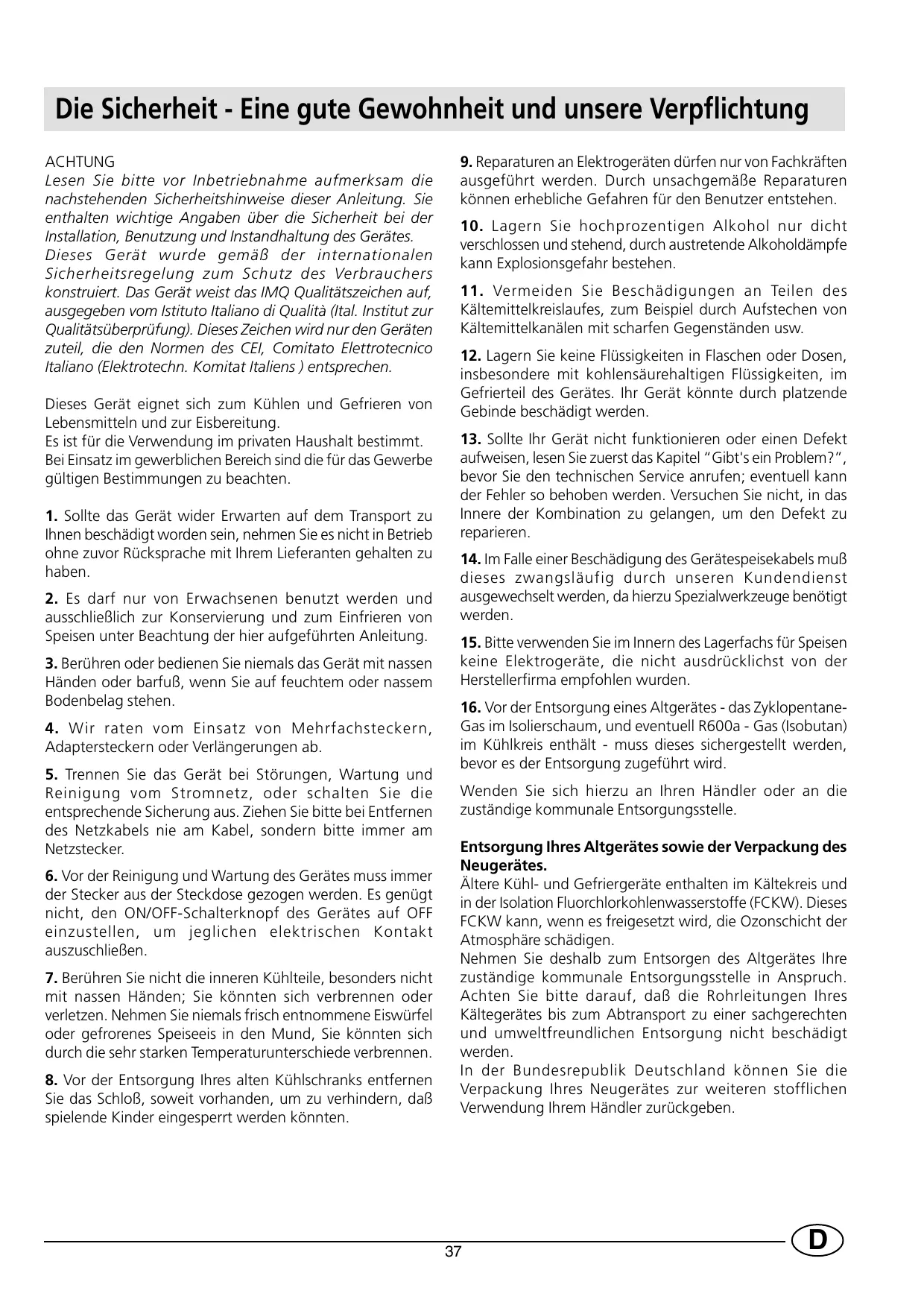

Classe Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales. Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung ACHTUNG Lesen Sie bitte vor Inbetriebnahme aufmerksam die nachstehenden Sicherheitshinweise dieser Anleitung. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Instandhaltung des Gerätes. Dieses Gerät wurde gemäß der internationalen Sicherheitsregelung zum Schutz des Verbrauchers konstruiert. Das Gerät weist das IMQ Qualitätszeichen auf, ausgegeben vom Istituto Italiano di Qualità (Ital. Institut zur Qualitätsüberprüfung). Dieses Zeichen wird nur den Geräten zuteil, die den Normen des CEI, Comitato Elettrotecnico Italiano (Elektrotechn. Komitat Italiens ) entsprechen. Dieses Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung. Es ist für die Verwendung im privaten Haushalt bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

1. Sollte das Gerät wider Erwarten auf dem Transport zu

Ihnen beschädigt worden sein, nehmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit Ihrem Lieferanten gehalten zu haben.

2. Es darf nur von Erwachsenen benutzt werden und

ausschließlich zur Konservierung und zum Einfrieren von Speisen unter Beachtung der hier aufgeführten Anleitung.

3. Berühren oder bedienen Sie niemals das Gerät mit nassen

Händen oder barfuß, wenn Sie auf feuchtem oder nassem Bodenbelag stehen.

4. Wir raten vom Einsatz von Mehrfachsteckern,

Adaptersteckern oder Verlängerungen ab.

5. Trennen Sie das Gerät bei Störungen, Wartung und

Reinigung vom Stromnetz, oder schalten Sie die entsprechende Sicherung aus. Ziehen Sie bitte bei Entfernen des Netzkabels nie am Kabel, sondern bitte immer am Netzstecker.

6. Vor der Reinigung und Wartung des Gerätes muss immer

der Stecker aus der Steckdose gezogen werden. Es genügt nicht, den ON/OFF-Schalterknopf des Gerätes auf OFF einzustellen, um jeglichen elektrischen Kontakt auszuschließen.

7. Berühren Sie nicht die inneren Kühlteile, besonders nicht

mit nassen Händen; Sie könnten sich verbrennen oder verletzen. Nehmen Sie niemals frisch entnommene Eiswürfel oder gefrorenes Speiseeis in den Mund, Sie könnten sich durch die sehr starken Temperaturunterschiede verbrennen.

8. Vor der Entsorgung Ihres alten Kühlschranks entfernen

Sie das Schloß, soweit vorhanden, um zu verhindern, daß spielende Kinder eingesperrt werden könnten.

9. Reparaturen an Elektrogeräten dürfen nur von Fachkräften

ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

10. Lagern Sie hochprozentigen Alkohol nur dicht

verschlossen und stehend, durch austretende Alkoholdämpfe kann Explosionsgefahr bestehen.

11. Vermeiden Sie Beschädigungen an Teilen des

Kältemittelkreislaufes, zum Beispiel durch Aufstechen von Kältemittelkanälen mit scharfen Gegenständen usw.

12. Lagern Sie keine Flüssigkeiten in Flaschen oder Dosen,

insbesondere mit kohlensäurehaltigen Flüssigkeiten, im Gefrierteil des Gerätes. Ihr Gerät könnte durch platzende Gebinde beschädigt werden.

13. Sollte Ihr Gerät nicht funktionieren oder einen Defekt

aufweisen, lesen Sie zuerst das Kapitel “Gibt's ein Problem?”, bevor Sie den technischen Service anrufen; eventuell kann der Fehler so behoben werden. Versuchen Sie nicht, in das Innere der Kombination zu gelangen, um den Defekt zu reparieren.

14. Im Falle einer Beschädigung des Gerätespeisekabels muß

dieses zwangsläufig durch unseren Kundendienst ausgewechselt werden, da hierzu Spezialwerkzeuge benötigt werden.

15. Bitte verwenden Sie im Innern des Lagerfachs für Speisen

keine Elektrogeräte, die nicht ausdrücklichst von der Herstellerfirma empfohlen wurden.

16. Vor der Entsorgung eines Altgerätes - das ZyklopentaneGas im Isolierschaum, und eventuell R600a - Gas (Isobutan)

im Kühlkreis enthält - muss dieses sichergestellt werden, bevor es der Entsorgung zugeführt wird. Wenden Sie sich hierzu an Ihren Händler oder an die zuständige kommunale Entsorgungsstelle. Entsorgung Ihres Altgerätes sowie der Verpackung des Neugerätes. Ältere Kühl- und Gefriergeräte enthalten im Kältekreis und in der Isolation Fluorchlorkohlenwasserstoffe (FCKW). Dieses FCKW kann, wenn es freigesetzt wird, die Ozonschicht der Atmosphäre schädigen. Nehmen Sie deshalb zum Entsorgen des Altgerätes Ihre zuständige kommunale Entsorgungsstelle in Anspruch. Achten Sie bitte darauf, daß die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten und umweltfreundlichen Entsorgung nicht beschädigt werden. In der Bundesrepublik Deutschland können Sie die Verpackung Ihres Neugerätes zur weiteren stofflichen Verwendung Ihrem Händler zurückgeben.

Installationshinweise Um eine optimale und langfristige Funktion sowie einen möglichst geringen Stromverbrauch zu erzielen, ist es wichtig, das Gerät korrekt zu installieren. Die Be- und Entlüftung Der Kompressor sowie der Kondensator strahlen Wärme aus, weshalb sich eine gute Lüftung als notwendig erweist. Das Gerät muß deshalb in einem trockenen Raum aufgestellt werden, in dem eine Öffnung (Fenster oder Balkontür) für den nötigen Luftaustausch sorgt. Achten Sie bitte bei der Installation darauf, die Luftgitter, die eine gute Belüftung des Gerätes ermöglichen, zu verdecken oder zu verstopfen. Von Hitzequellen fernhalten Installieren Sie das Gerät in einem Abstand von mind. 60 cm zu Öfen, Boilern, Wärmespendern, Backherden und Kaminen, sowie auch anderen Kühlgeräten und mind. 3cm zur nächsten Wand. Eben aufstellen Der Boden muß eben sein; wenn das nicht der Fall ist, können Sie die Lage des Gerätes mit den verstellbaren Vorderfüßen eben regulieren. Sollten Sie sich nicht sicher sein, daß das Gerät gerade steht, oder sollte das Gerät mit einer starken Lärmentwicklung arbeiten, kontrollieren Sie den Stand mit einer Wasserwaage.

Die Erdung Vor dem Stromanschluß kontrollieren Sie bitte, ob die Voltangaben auf dem Schild links neben dem Gemüsefach den Stromdaten Ihrer Wohnung entsprechen, und ob die Steckdose eine reguläre Erdung aufweist. Fehlt diese Erdung, lehnt der Hersteller jegliche Verantwortung und Gewährleistung ab. Benutzen Sie keine Mehrfachstecker, Adapterstecker oder Verlängerungen. Ist die Stromleistung ausreichend? Die Steckdose muß die Höchststromleistung des Gerätes aufnehmen können, die auf dem Schild unten links neben dem Gemüsefach angegeben ist, bzw. auch entsprechend abgesichert sein. Vor dem Stromanschluß Warten Sie mind. 3 Stunden, bevor Sie das Gerät an den Stromkreis anschließen; so garantieren Sie ein einwandfreies Funktionieren. Aus der Nähe betrachtet

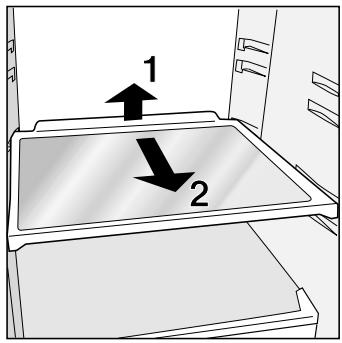

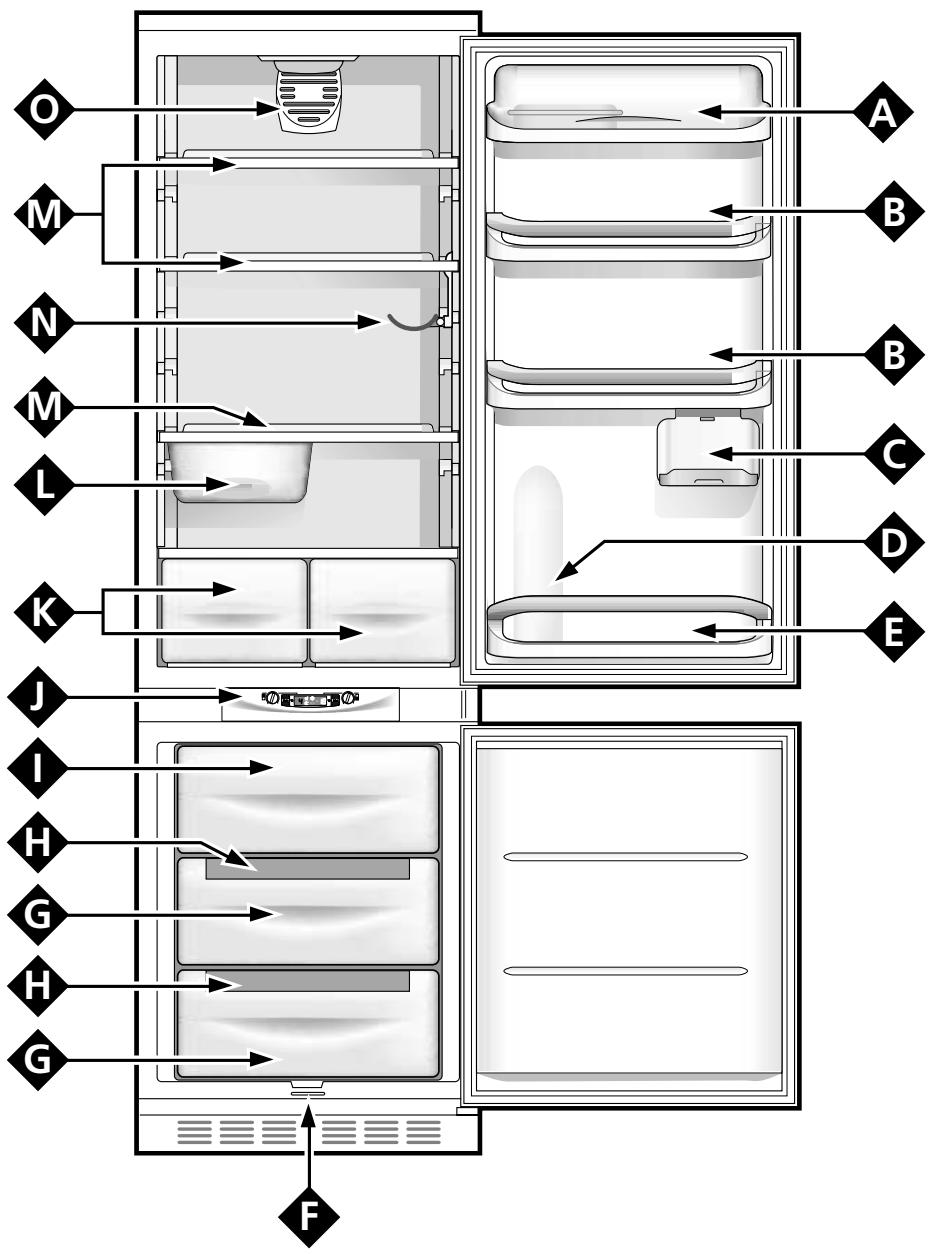

Ausziehbares Abstellbord mit Decl, Eierablage Butterfach Herausnehmbare, hõhenverstellbare Ablageroste

Abnehmbare Kippkonsolen

Klappbarer Flaschenabsteller

Abstellbord mit Klappdeckel

Fach für eine 2-Liter-Flasche

Abnehmbare Konsole für Flaschen

Tauwasserableitung des Gefrierraumes

Schubfach für die Lagerung tiefgekühlter Speisen

Fach für das Einfrieren von Frisch-Speisen und die Lagerung von tiefgekühlten Speisen

Display Obst- und Gemüsefach

Behälter für Fleisch und Käse

Mittels dieser Taste wird die Kühlzone ein- bzw. ausgeschaltet, und ermöglicht außerdem die Einstellung der entsprechenden Betriebstemperaturen.

Gefrierzonen- und Geräte-EIN/AUS-Schalter MODE-Taste Über diese erhalten Sie Zugriff auf die einzelnen Einstellungen/Funktionen innerhalb des Displays, und ermöglicht außerdem das Ausschalten der Alarmsignale.

Funktion HOLIDAY Auf diesem Display ist ersichtlich, ob die Funktion HOLIDAY (optimale Temperatur bei Mindestverbrauch im Falle einer längeren Abwesenheit) ausgeschaltet, gewählt oder aktiviert wurde.

Anzeige der eingestellten Kühlzonen-Temperatur, sowie OFF-Anzeige (Schrift OFF eingeblendet), bei ausgeschalteter Kühlzone. Funktion SUPER FREEZE Auf diesem Display ist ersichtlich, ob die Funktion SUPER FREEZE (Schockfrieren) ausgeschaltet, gewählt oder aktiviert wurde. SELECT-Taste Kühlzonen-Einstellung Funktion SUPER COOL Auf diesem Display ist ersichtlich, ob die Funktion SUPER COOL (rasches Kühlen der Kühlzone) ausgeschaltet, gewählt oder aktiviert wurde. Über diese können Sie die einzelnen Funktionen Wählen/Löschen sowie Alarmsignale ausschalten.

Gefrierzonen-Einstellung Anzeige der eingestellten Gefrierzonen-Temperatur, sowie OFF-Anzeige (Schrift OFF eingeblendet), bei ausgeschalteter Gefrierzone. Mittels dieser Taste wird das gesamte Gerät (die Kühlund die Gefrierzone) ein- bzw. ausgeschaltet, und ermöglicht außerdem die Einstellung der Gefrierzonentemperatur.

Funktion ICE PARTY Auf diesem Display ist ersichtlich, ob die Funktion ICE PARTY (äußerst rasches Kühlen einer warmen Flasche, die zur Erhaltung der Kühltemperatur in dem entsprechenden Kübel auch auf den Tisch gebracht werden kann) ausgeschaltet, gewählt oder aktiviert wurde. Die erste Inbetriebnahme des Gerätes ACHTUNG Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät anschließen, um eine optimale Funktionsweise zu gewährleisten. Motorschutzzeit Dieses Modell ist mit einem Motorschutzkontrollsystem ausgestattet. Sollte nach einer Off-Einstellung Ihrerseits anschließend der Kompressor nicht wieder sofort anlaufen, so ist das kein Grund zur Besorgnis, denn er startet nach ungefähr 8 Minuten automatisch. Vergewissern Sie sich nach Einstecken des Steckers in die Steckdose , dass das Display eingeschaltet ist. Gefrierzone Bei Einschalten des Gerätes (durch Drehen des Geräte-ON/ OFF-Schalters "B" bis auf die für die Gefrierzone gewünschte Betriebstemperatur), empfiehlt es sich, sofort auch die Funktion SUPER FREEZE einzuschalten, um das Abkühlen des Fachs zu beschleunigen. Nach Erreichen der optimalen Temperatur schaltet sich die Funktion automatisch ab. Das Gefriergut kann nun eingeräumt werden. Kühlzone Bei Einschalten der Kühlzone ( durch Drehen des Schalters "A" bis auf die für die Kühlzone gewünschte Temperatur) empfiehlt es sich, sofort auch die Funktion SUPER COOL einzuschalten, um das Abkühlen des Fachs zu beschleunigen. Nach Ablauf einiger Stunden können die Speisen in den Kühlschrank eingeräumt werden. So bediene ich das Display Einstellung der Temperaturen Ist das Fach, dessen Temperatur eingestellt werden soll, ausgeschaltet, wird auf dem entsprechenden Display (E für die Kühlzone und F für die Gefrierzone) die Anzeige OFF eingeblendet. Ist das Fach jedoch eingeschaltet, erscheint die soeben eingestellte Temperatur. Um diese zu ändern, drehen Sie den Schalterknopf der entsprechenden Zone (A für die Kühlzone und B für die Gefrierzone) auf die gewünschte Temperatur. Die für die Kühlzone einstellbaren Temperaturen reichen von +2°C bis +8°C, die für die Gefrierzone einstellbaren Temperaturen von -18°C a -26°C. Das Herauf- bzw. Herabsetzen einer Temperatur ist jeweils um nur 1°C möglich. Wurde die Funktion HOLIDAY aktiviert, sind Temperatureinstellungen nicht möglich. Das Gerät schaltet automatisch auf die der jeweiligen Situation entsprechende, optimale Einstellung. +12°C für die Kühlzone (wenn aktiviert) und -18°C für die Gefrierzone. Erläuterungen zu den Funktionen: Funktionssymbol für normale Betriebsweise. Gewählte Funktion (Umrandung eingeschaltet). Gewählte Funktion (Umrandung eingeschaltet). Einschalten/Ausschalten der Funktionen Drücken Sie die Taste Mode "C" so oft, bis in dem entsprechenden Feld das Symbol der entsprechenden Funktion blinkt. Dies bedeutet, dass die Funktion gewählt wurde und demnach eingeschaltet bzw. ausgeschaltet werden kann. Schal- ten Sie diese nun über die Taste SELECT "D" ein oder aus. ANMERKUNG: Wird die Einstellung nicht innerhalb fünf Sekunden nach der letzten Displayeingabe mittels der Taste SELECT bestätigt, schaltet das Display auf die vorher eingestellte Funktion zurück, als Zeichen dafür, dass keine neue Funktion eingestellt wurde. Die Funktion SUPER COOL hängt von der Kühlzone ab. Ist diese ausgeschaltet, sind Einstellungen bzw. Änderungen an dieser Funktion nicht möglich. Andere Funktionen sehen eine Betriebsweise vor, die Konflikte hervorrufen könnte (zum Beispiel wenn zur gleichen Zeit die Funktionen HOLIDAY und SUPER FREEZE aktiviert werden), in diesem Falle hilft Ihnen die bereits vorbestimmte Priorität bei der Handhabung des Geräts. Die Funktion SUPER FREEZE sieht zwei Aktivierungsmodalitäten vor (siehe Abschnitt Gefrierzone). Aktivierung/Deaktivierung der DEMO-Modalität: Soll bei ausgeschaltetem Gerät die Display-Funktionsweise nachgewiesen werden, kann dies durch Aktivierung der Modalität DEMO erfolgen. Aktivierung: - Stellen Sie den Gefrierfach-Temperaturschalter auf 0; - halten Sie die beiden Tasten "Select“ und "Mode“ für ca. 5 Sekunden gedrückt, bis Sie ein Tonsignal vernehmen und die beiden Display-Schriftanzeigen "OFF“ und "OFF“ blinken; diese Schriftanzeigen blinken für die gesamte Zeit der DEMO-Aktivierung. Deaktivierung: - Stellen Sie den Gefrierfach-Temperaturschalter auf 0; - halten Sie die beiden Tasten "Select“ und "Mode“ für ca. 5 Sekunden gedrückt, bis Sie ein Tonsignal vernehmen und die beiden Display-Blinkanzeigen "OFF“ und "OFF“ erlöschen.

So friere ich richtig ein Die Temperatur des Kühlraums wird je nach der Einstellung des Temperaturreglerknopfes "A" automatisch reguliert bzw. gehalten. Es empfiehlt sich jedoch, einen mittleren Wert einzustellen (+5°C). Das Kühlschrank-Fach Ihres Gerätes ist mit einer "A.I.R. System"(Ariston Integrated Refrigeration)- Vorrichtung ausgerüstet, die ein optimales Aufbewahren der Lebensmittel und eine Vereinfachung im Gebrauch des Gerätes gewährleistet, und dies dank: - einer raschen Wiederherstellung der Kühltemperatur: nach Öffnen der Tür werden die optimalen Kühlwerte schneller erreicht, was eine längere Erhaltung der Lebensmittel gewährleistet; - einer gleichmäßigen Verteilung der Kälte, wodurch die Lebensmittel auf jeder beliebigen Ablage aufbewahrt werden können; - Eines höheren Feuchtigkeitsgrades, und demnach können die Lebensmittel länger aufbewahrt werden.

Warme Speisen sollten abgekühlt sein, bevor sie in den Kühlschrank gestellt werden, um einen höheren Stromverbrauch zu vermeiden. Stellen Sie Flüssigkeiten niemals in offenen Behältern in den Kühlschrank, um zu verhindern, daß sich zuviel Feuchtigkeit und demzufolge übermäßig viel Reif bildet. Die aufgehängte Frischhaltedose für Käse und Wurstwaren muss zum Füllen herausgezogen werden. Diese kann aus Platzgründen gegebenenfalls auch in Längsrichtung verschoben werden (Abb. 2). Der seitliche Flaschenabsteller kann sowohl zum Einstellen von Flaschen (Abb. 3) als auch für mehrere, waagerecht gelegte Getränkedosen (2-4; Abb, 4) verwendet werden. Wird er nicht verwendet, kann er auch geschlossen werden; Sie verschaffen sich so mehr Platz im Kühlschrank.

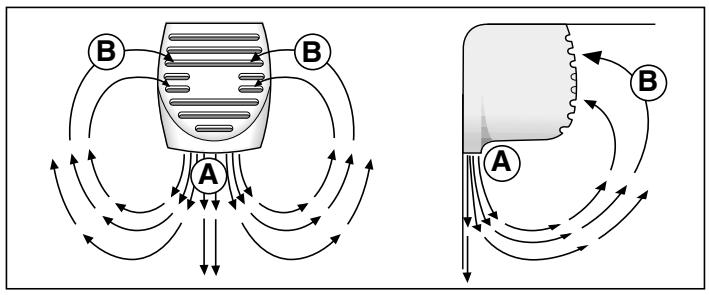

A - Abluft, die bei Kontakt mit der Kühlzelle abkühlt B - Angesaugte wärmere Luft Abb. 2 Wird die Kühlzone aufgrund eines Großeinkaufs sehr gefüllt, ist es ratsam, auf die Funktion SUPER COOL "G" (siehe Abschnitt "So bediene ich das Display") umzuschalten, damit die optimalen Betriebsbedingungen kurzfristig erreicht werden. Nach Ablauf der erforderlichen Zeit schaltet sich die Funktion automatisch ab. Befolgen Sie unbedingt unsere Ratschläge für die maximalen Aufbewahrungszeiten, denn alle Nahrungsmittel, auch die frischesten, sind nur begrenzt haltbar. Beachten Sie auch bitte, daß es ein Irrtum ist, anzunehmen, daß sich gekochte Speisen länger halten, als rohe. Abb. 4 Die praktischen ausziehbaren Abstellflächen (Abb. 1) können mittels der entsprechenden Gleitführungen höhenverstellt werden, um auch hohe Behälter und große Gebinde leicht unterbringen zu können, und dies, ohne sie ganz herausziehen zu müssen, dank der innovativen Form dieser Abstellflächen.

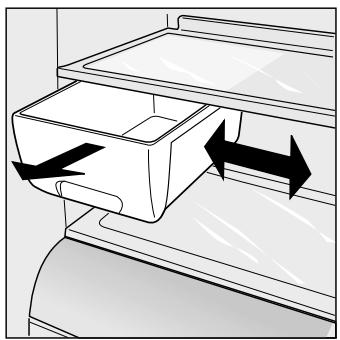

Abb. 3 So friere ich richtig ein - Für das Verpacken von einzufrierenden Nahrungsmitteln sollte ein spezielles Handbuch zu Rate gezogen werden. - Eine einmal, auch nur teilweise aufgetaute Speise darf auf keinen Fall noch einmal eingefroren werden: Sie muß (innerhalb 24 Stunden) verbraucht, d.h. gekocht werden. Das gekochte Gericht kann dann wieder eingefroren werden. - Wenn Sie frische Nahrungsmittel einfrieren möchten, achten Sie bitte darauf, daß diese nicht mit bereits eingefrorenen oder tiefgefrorenen Speisen in Kontakt kommen. Lagern Sie frische Nahrungsmittel daher zunächst in das obere Fach ein, in welchem eine Gefrier-Temperatur bis unter -18°C herrscht; die ideale Temperatur für richtiges Einfrieren. Vergessen Sie nicht, daß die Haltbarkeit der Tiefkühlkost davon abhängt, wie schnell sie eingefroren wurde. Die täglich einfrierbare, maximale Lademenge ist auf dem Typenschild (befindlich im Kühlraum) aufgeführt. Bei erstmaligem Gebrauch, oder nach längerem Stillstand der Gefrierzone ist das Gerät auf seine maximale Einstellstufe in Betrieb zu setzen, und zwar solange erst dann können frische Lebensmittel eingefroren werden. Befindet sich das Gerät bereits in Betrieb, kann auf zwei Arten eingefroren werden:

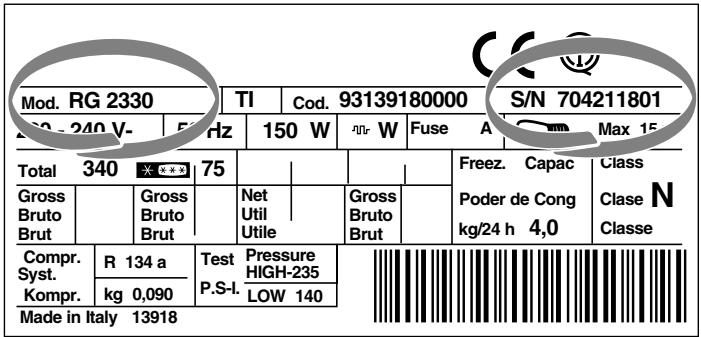

1. Für kleine Mengen, die unter der auf dem Typenschild

(unten links neben der Gemüseschale) angegebenen, maximalen Kapazität liegen, aktivieren Sie über das Display die Funktion SUPER FREEZE in der Betriebsart "24 Stunden", und räumen die einzufrierenden Nahrungsmittel ein. Um diese Funktion einzuschalten drücken Sie die Taste MODE "C" so oft, bis das Symbol SUPER FREEZE blinkt, zur Aktivierung der Funktion Zur Erhöhung der Nutzfläche im Gefrierraum kann die mittlere Schale herausgenommen werden, um die Lebensmittel direkt auf die Verdampferplatte zu legen. Abschließend ist sicherzustellen, dass die Gefrierraum-Tür korrekt geschlossen wurde. Bitte öffnen Sie bei einem Stromausfall oder Defekt nicht die Tür des Gefrierteils; so zögern Sie einen Temperaturanstieg im Innern hinaus. Die eingefrorenen bzw. tiefgekühlten Speisen halten sich so unverändert ca. 9 - 14 Stunden. Stellen Sie keine vollen Glasflaschen ins Gefrierfach, da gefrierende Flüssigkeiten das Glas zum Explodieren bringen. Zum raschen Kühlen von Getränken Dank der Funktion ICE PARTY gibt es nun keine zerplatzten Flaschen mehr, die zum Kühlen ins Tiefkühlfach gelegt wurden (sämtliche Flüssigkeiten erhöhen durch das Einfrieren ihr Volumen). Aktivieren Sie diese Funktion, macht das Gerät Sie durch ein akustisches Signal darauf aufmerksam, wenn der optimale Moment zur Entnahme der Flasche erreicht wurde. Um das akustische Signal abzustellen, drücken Sie ganz einfach die Taste SELECT "D". Vergessen Sie nicht, den mitgelieferten, ergonomischen Flaschenkübel zu verwenden, um die Flasche in die Gefrierzone zu legen; die Flasche wird nicht nur schneller gekühlt, sondern kann darin auch auf den Tisch gebracht werden, wenn das Getränk serviert werden soll. Die praktischen Griffe erleichtern das Handling und die Flasche bleibt außerdem viel länger kalt. ACHTUNG: Bewahren Sie den Flaschenkübel auch wenn keine Flasche gekühlt werden soll in der Gefrierzone auf. drücken Sie dann die Taste SELECT "B". Nach Ablauf von 24 Stunden bzw. nach Erreichen der optimalen Temperatur schaltet sich die Superfrost-Funktion automatisch ab.

2. Sollen große Mengen eingefroren werden (Mengen bis

zu der auf dem Typenschild - links unten neben der Gemüseschale - angegebenen, maximalen Lademenge), aktivieren Sie über das Display die Funktion SUPER FREEZE in der Betriebsart "48 Stunden". Um diese Funktion einzuschalten drücken Sie die Taste MODE "C" so oft, bis das Symbol SUPER FREEZE blinkt, halten Sie daraufhin die Taste SELECT "B" für mehr als drei Sekunden gedrückt, um die Funktion zu aktivieren (das Symbol blinkt dann langsam). Nach Ablauf von 24 Stunden schaltet das Symbol dieser Funktion von Blinkanzeige wieder auf Festanzeige zurück. Nun können die einzufrierenden Nahrungsmittel eingeräumt werden. Nach weiteren 24 Stunden schaltet sich die Funktion automatisch ab. Während des Einfrierens vermeiden Sie ein Öffnen des Gefrierteils. Um eine optimale Konservierung und nachträglich ein optimales Auftauen zu gewährleisten, empfehlen wir, die Speisen in kleine Portionen abzufüllen; auf diese Weise tauen sie schnell und gleichmäßig auf. Beschriften Sie die Behälter mit Angaben wie Inhalt und Einfrier-Datum.

Eiswürfelbehälter Bei diesem neuen Eiswürfelkonzept handelt es sich um ein Exklusivpatent. Dank der Positionierung dieses Behälters oberhalb der Gefrierzonenschalen ist größere Ergonomie und Sauberkeit, und vor allem mehr Platz in den Schalen gewährleistet.: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschütten von Wasser beim Füllen des Behälters (ein entsprechender Verschluss, mit dem die Öffnung nach Füllen verschlossen werden kann, wird mitgeliefert).

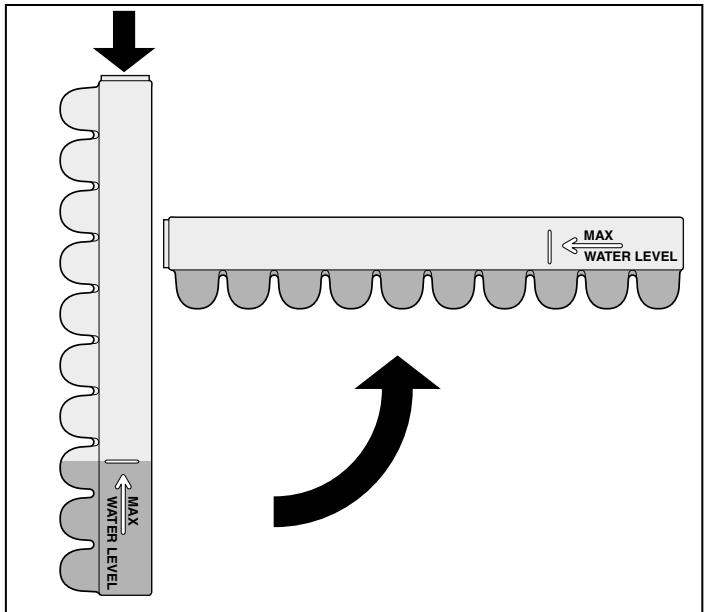

WATER LEVEL Abb. 5 MAX Gebrauchsanweisung (Abb. 5) Füllen Sie den Behälter durch die entsprechende Öffnung bis zu dem angegebenen Stand (MAX WATER LEVEL) mit Wasser. Durch Einfüllen von zuviel Wasser, d.h. über diese Anzeige hinaus, würde eine derartige Menge an Eis gebildet, die das Herausnehmen der Eiswürfel erschweren könnte. Sollten Sie doch zuviel Wasser eingefüllt haben, dann warten Sie, bis das Eis geschmolzen ist, entleeren den Behälter und füllen ihn dann erneut. Nach dem Füllen ist der Behälter um 90° zu drehen. Aufgrund der kommunizierenden Röhren werden die entsprechenden Formen mit Wasser gefüllt. Schließen Sie die Öffnung durch den Stöpsel und bringen Sie den Behälter daraufhin vorschriftsmäßig an der Innentür unter. Durch leichtes Aufschlagen des Behälters auf ein harte Oberfläche fallen die geformten Eiswürfel aus ihren Sitzen heraus und können so durch die Öffnung, durch die das Wasser eingefüllt wurde, herausgenommen werden. Die Eiswürfel fallen leichter heraus, wenn der Behälter vorher kurz unter fließendes Wasser gehalten wird. ACHTUNG: Stellen Sie vor jedem erneuten Füllen des Behälters sicher, dass sich keine Eisreste mehr darin befinden. Die zur optimalen Eisbildung erforderliche Mindestzeit beträgt ungefähr 6 Stunden. MAX Anleitung zum Gebrauch des Gefriergerätes Fleisch und Fisch Abhängen Lagerdauer (Monate) Auftauen Aluminiumfolie 2/3 9 / 10 Nicht nötig Hammelfleisch Aluminiumfolie 1/2

Nicht nötig Schweinefleisch Aluminiumfolie

Nicht nötig Kalbfleisch Aluminiumfolie

Nicht nötig Kalb-oder Schweinekotelett Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie

Nicht nötig Hammelkotelett Plastikfolie zwischen den einzelnen Scheiben anschließend 4-6 Stück in Alufolie

Nicht nötig Hackfleisch Alubehälter und Plastikfolie

Langsam im Kühlschrank Leber Plastikbeutel

Nicht nötig Wurst Plastik- oder Alufolie

Je nach Gebrauch Geflügel Alufolie 1/3

Langsam im Kühlschrank Gans - Ente Alufolie 1/4

Langsam im Kühlschrank Wild Alufolie 1/3

Langsam im Kühlschrank Hasen - Kanichen Alufolie 3/4

Langsam im Kühlschrank Hirsch Alufolie oder Plastikfolie 5/6

Langsam im Kühlschrank Große Fische Alufolie oder Plastikfolie 4/6 Langsam im Kühlschrank Kleine Fische Plastikbeutel 2/3 Nicht nötig Schalentiere Plastikbeutel 3/6 Nicht nötig Muscheln Alu- oder Plastikbehälter mit Salzwasser

Langsam im Kühlschrank Gekochter Fisch Alufolie oder Plastikfolie

In warmem Wasser Bratfisch Plastikbeutel Lebensmittel Verpackung Rindfleisch Frisch 4/6

Direkt in der Bratpfanne

Obst und Gemüse Lebensmittel Vorbereitung Äpfel und Birnen Waschen,schälen und in Stücke schneiden Aprikosen, Pfirsiche, Kirschen, Zwetschgen Waschen und entkernen Erdbeeren, Heidelbeeren, Johannisbeeren, Himbeeren Blanchierzeit Verpackung (Minuten) Lagerdauer (Monate) Auftauen

Behälter mit Zuckersirup bedecken

Langsam im Kühlschrank 1' / 2' Behälter mit Zuckersirup bedecken

Langsam im Kühlschrank Waschen, verlesen, gut abtropfen lassen Behälter mit Zuckersirup bedecken 10 / 12 Langsam im Kühlschrank Gekochtes Obst Waschen, In Stücke schneiden Behälter 10% Zucker zugeben

Langsam im Kühlschrank Obst Waschen, In Stücke schneiden Behälter nach Belieben zuckern 10 / 12 Langsam im Kühlschrank Blumenkohl Putzen, verlesen, blanchieren in Zitronenwasser Nicht nötig Rosenkohl Putzen, waschen, in Stücke schneiden Erbsen

1' / 2' Plastikbeutel 10 / 12 Waschen und auslesen

Nicht nötig Bohnen, grüne Waschen, inStücke schneiden

Plastikbeutel 10 / 12 Nicht nötig Karotten, Paprika Waschen schülen, scheiben schneiden 3' / 4' Plastikbeutel

Nicht nötig Pilze, Spargel Waschen und schneiden 3' / 4' Plastikbeutel - Behälter

Bei Raumtemperatur Spinat Waschen und zerschneiden

Bei Raumtemperatur Suppengemüse Waschen und zerschneiden

Verpackt in kleinen Portionen 6/7 Bei Raumtemperatur Verschiedene Speisen Vorbereitung Blanchierzeit Verpackung Lagerdauer (Monate) Bei Raumtemperatur Auftauen Brot Plastikbeutel

Bei Raumtemperatur oder im Backofen Torten In Plastikfolien

Bei Raumtemperatur und bei 100/200°C backen Sahne Behälter

Bei Raumtemperatur oder im Kühlschrank Butter Originalverpackung Alufolie

Kühlschrank Gekochte Lebensmittel Aufgeteilt in entsprechenden Behältern 3/6 Kühlschrank Eier In kleinen Behältern ohne Schale

Raumtemperatur oder Kühlschrank Tips zum Sparen - Die richtige Installation Das heißt fern von Hitzequellen, von direkter Sonneneinwirkung, in einem gut belüfteten Raum und unter Beachtung der im Abschnitt “Installationshinweise/Be- und Entlüftung” angegebenen Abstände.

DER TATSÄCHLICHE ENERGIEVERBRAUCH HÄNGT

DAVON AB, WIE DAS GERÄT EINGESETZT WIRD UND WO ES AUFGESTELLT WIRD. Die wurden in einem 560 mm tiefen Säulenschrank, die üblichsten Installationsverhältnisse für ein derartiges Gerät, vorgenommen. - Halten Sie die Türen Ihres Kombigerätes geschlossen Öffnen Sie die Türen Ihres Kombigerätes nur wenn es unbedingt nötig ist, denn bei jedem Öffnen geht Kälte verloren. Um die richtige Temperatur erneut zu erreichen, kühlt der Kompressor nach, was ebenfalls zu erhöhtem Stromverbrauch führt. - Kontrollieren Sie die Dichtungen Halten Sie diese elastisch und sauber, kontrollieren Sie, daß sie gut an den Türen anliegen, nur so lassen sie keine Kälte entweichen. - Die richtige Kälte Die Einstellung zu niedriger Innentemperaturen hat nur höheren Energieverbrauch zur Folge. - Niemals warme Speisen Ein Topf mit warmen Speisen erhöht sofort die Temperatur um einige Grade; lassen Sie sie erst auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen. - Lagern Sie niemals zuviel ein Um eine einwandfreie Aufbewahrung der Speisen zu gewährleisten, muß die Kälte frei im Innern des Kühlraums zirkulieren können. Bei unsachgemäßer Befüllung ist dies nicht möglich und der Kompressor kühlt ständig nach. - Eisschicht Kontrollieren Sie die Eisschicht an den Wänden des Gefrierfachs. Tauen Sie Ihr Gerät sofort ab, wenn die Schicht zu dick geworden ist (siehe auch den nächsten Abschnitt “So halte ich das Gerät in Topform”). Akustische und schriftliche Alarmanzeige Alarm wegen offenstehender Tür Bleibt die Tür des Kühlschranks länger als 2 Minuten offenstehen, blinkt die Lampe der Innenbeleuchtung; nach einigen Sekunden ertönt ein akustisches Signal, das durch Schließen der Tür oder durch Drücken der Taste SELECT "D" abgestellt werden kann. Bleibt die Tür länger als 4 Minuten offenstehen, blinkt die Lampe sehr schnell. Alarm wegen unnormalen Temperaturanstiegs in der Gefrierzone

1. Um auf einen unnormalen Temperaturanstieg im Innern

der Gefrierzone aufmerksam zu machen (ein vorübergehender Stromausfall), ertönt ein akustisches Alarmsignal und auf dem Display erscheint eine Meldung (A1), die auf diesen gefährlichen Temperaturanstieg hinweist. Um zu vermeiden, dass das Gefriergut erneut eingefroren wird, wird in der Gefrierzone eine Temperatur von ungefähr 0°C gehalten. Somit wird Ihnen die Möglichkeit gegeben, diese Lebensmittel innerhalb 24 Stunden zu verwenden bzw. nach dem Kochen als Fertiggericht erneut einzufrieren. Der Signalton kann durch Druck auf die Taste SELECT "D" abgestellt werden. Um zur normalen Funktion zurückzukehren, und die auf dem Display eingeblendete, schriftliche Nachricht zu löschen, muss das Gerät über den ON/OFF-Geräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden.

2. Sollte die Temperatur auf zu hohe Werte ansteigen, ertönt erneut ein akustisches Signal, es erscheint ebenfalls

eine neue Alarmmeldung auf dem Display (A2), die Sie auf diesen zu hohen Temperaturanstieg aufmerksam macht. Es empfiehlt sich, das Gefriergut zu überprüfen, gegebenenfalls ist es nicht mehr zu verwenden. Auf keinen Fall darf es neu eingefroren werden, es sei denn, es wird gekocht. Um zu vermeiden, dass das Gefriergut erneut eingefroren wird, wird in der Gefrierzone eine Temperatur von ungefähr 0°C gehalten. Das akustische Signal kann durch Druck auf die Taste SELECT "D" abgestellt werden. Um zur normalen Funktion zurückzukehren, und die auf dem Display eingeblendete, schriftliche Nachricht zu löschen, muss das Gerät über den ON/OFF-Geräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden.

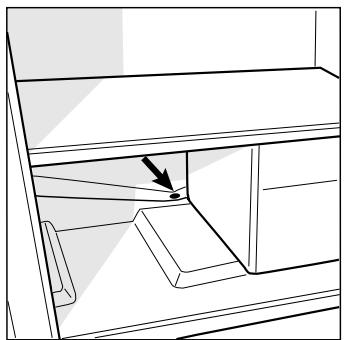

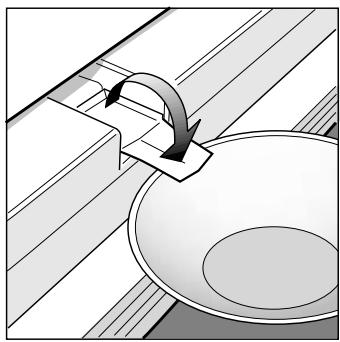

So halte ich das Gerät in Topform Bevor Sie Ihr Gerät reinigen oder abtauen muss es vom Stromnetz getrennt werden. (Drehen Sie hierzu den ON/OFF-Geräteschalter "B" auf OFF und ziehen Sie daraufhin den Stecker aus der Steckdose. Das Unterlassen dieser Vorsichtsmaßnahme könnte ein Alarmsignal seitens Ihres Gerätes auslösen. ACHTUNG: Dieser Alarm ist kein Zeichen für eine eventuelle Störung. Um den korrekten Betrieb wieder herzustellen, muss das Gerät über den ON/OFFGeräteschalter "B" zuerst ausgeschaltet und dann wieder eingeschaltet werden. Abtauen Wickeln Sie das gesamte Tiefkühl- und Gefriergut in mehrere Lagen Zeitungspapier ein und bewahren Sie dieses während der zum Abtauen erforderlichen Zeit entweder im Kühlraum oder an einem frischen Ort auf. Lassen Sie die Tür der Gefrierzone offen stehen, um den Abtauvorgang zu beschleunigen, der durch Einstellen von mit warmem Wasser gefüllten Behältern noch unterstützt werden kann. Bevor Sie das Gerät wieder in Betrieb setzen, sind sämtliche Teile gründlich zu reinigen und abzutrocknen. Das Abtauwasser kann, wie auf Abb. 7 veranschaulicht, aufgefangen werden. Beachten Sie, dass der Motor nicht umgehend anläuft, sondern erst nach ungefähr 8 Minuten. ACHTUNG: Der Kältekreis darf nicht beschädigt werden. Vermeiden Sie den Gebrauch mechanischer Vorrichtungen oder anderer Gegenstände, außer den vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen. So wird die Kühlzone abgetaut. Bei diesem Gerät erfolgt das Abtauen automatisch; das Abtauwasser wird über einen entsprechenden Ablauf (Abb. 6) zur Rückseite hin abgeleitet, wo es durch die vom Kompressoren erzeugte Hitze verdampft. Das Einzige, was Ihrerseits dazu beizutragen ist, ist eine regelmäßige Kontrolle, dass der Ablauf nicht verstopft ist und das Wasser ordnungsgemäß ablaufen kann. Reinigen Sie hierzu das Ablaufloch mit dem entsprechenden Reinigungsbürstchen. Abb. 6 Wie taut man das Gefrierfach ab - Entfernen Sie ab und zu die Reifschicht mit Hilfe des beiliegenden Plastik-Kratzers (absolut nicht mit Messern oder Metallgegenständen). - Hat sich in der Gefrierzone eine Reifschicht von mehr als 5 mm gebildet, muss komplett abgetaut werden. Gehen Sie hierzu wie folgt vor: Aktivieren Sie einen Tag vorher die Funktion SUPER FREEZE in der Betriebsweise 24 Stunden. Auf diese Weise geben Sie dem Gefriergut einen gesunden, zusätzlichen "Kälteschub". Nach Ablauf dieser 24 Std. schaltet sich die Funktion automatisch ab, jedoch können Sie diese auch von Hand ausschalten. Schalten Sie das Gerät über den ON/OFF-Geräteschalter "B" aus. ACHTUNG: Hierdurch wird das gesamte Gerät (die Kühl- und die Gefrierzone) ausgeschaltet.

Abb. 7 FUNKTION HOLYDAY Bildung von Schimmel und schlechten Gerüchen im abgeschalteten Kühlschrank während der Ferienzeit? Dieses Problem existiert nicht mehr: Schalten Sie ganz einfach (über das Display) die Funktion Holyday ein. Auf diese Weise wird im Kühlschrank, bei niedrigstem Stromverbrauch, eine Temperatur von ungefähr 12°C gehalten (praktisch auch zur Aufbewahrung Ihrer Kosmetik und Schminksachen), die Gefrierzone läuft auf der zur Konservierung des Gefrierguts erforderlichen Minimumeinstellung weiter. Reinigung und Pflege Bevor Sie Ihren Kühlschrank reinigen drehen Sie bitte den ON/OFF-Geräteschalter „B“ auf OFF, bis die Anzeige OFF für beide Zonen, d.h. Kühl- und Gefrierzone, eingeblendet wird. Ziehen Sie daraufhin den Stecker aus der Steckdose. - Das Material aus dem Ihr Gerät hergestellt wurde, ist hygienisch einwandfrei und überträgt keine Geruchsstoffe. Um diese Vorzüge beizubehalten, ist es notwendig, daß die Nahrungsmittel immer gut geschützt und verschlossen gelagert werden, um nur schwer entfernbare Flecken und unangenehme Geruchsbildung zu vermeiden. - Nur Wasser und Bicarbonat: Zur Reinigung der Innen- und Außenteile verwenden Sie bitte nur einen weichen Schwamm, getränkt mit lauwarmem Wasser und Natriumbicarbonat, welches außerdem auch ein ausgezeichnetes Desinfektionsmittel ist. Wenn Sie keines zur Hand haben, nehmen Sie eine neutrale Seife (z.B. Marseille- oder Kernseife). - Niemals zu benutzen sind: Scheuermittel, Weißmacher, Ammoniak, Benzin oder sonstige Lösungsmittel. - Alle herausnehmbaren Teile können in einer warmen Spülmittellauge eingeweicht werden, diese dann mit klarem Wasser nachspülen und vor Wiedereinsetzen sorgfältig trocknen. - Um auf der Rückseite eine Staubansammlung, die die Funktionsweise nachträglich beeinflussen könnte, zu vermeiden, muß auch diese regelmäßig und mit besonderer Vorsicht gereinigt werden. Verwenden Sie hierzu einen Staubsauger. - Sollte das Gerät für längere Zeit abgeschaltet werden, z.B. während der Sommerferien, ist es ratsam, es innen sorgfältig zu reinigen und die Tür vorstehen zu lassen, um Schimmelbildung oder die Bildung schlechter Gerüche zu vermeiden. - Wie tauscht man die Innenlampe aus? Am hinteren Teil des Thermostatengehäuses befindet sich die Birne für die Innenbeleuchtung. Bevor Sie diese austauschen, ziehen Sie den Stecker aus der Steckdose; schrauben Sie hierauf die defekte Birne heraus und ersetzen Sie diese durch eine neue, die nicht stärker als 15 Watt sein darf. (Siehe Abb. 8).

Gibt’s ein Problem? Das Display ist vollkommen dunkel Bitte kontrollieren Sie, ob:

• die Hauptsicherung eingeschaltet ist;
• der Stecker richtig in der Steckdose steckt;
• die Steckdose in Ordnung ist defekt ist; kontrollieren Sie dies; indem Sie den Stecker in eine andere Steckdose stecken;
• der Gefrierzonen-Reglerknopf auf "OFF" steht. Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit: die Modellbezeichnung (Mod.), die entsprechenden Nummern (S/N), die auf dem Schild unten links neben dem Gemüsefach angegeben sind (siehe untenstehende Beispiele). Der Motor startet nicht Haben Sie sichergestellt, dass:
• 8 Minuten nach dem Einschalten vergangen sind? Denn dieses Modell verfügt über ein Motorschutzkontrollsystem, aufgrund dessen er erst 8 Minuten nach Einschalten des Gerätes startet.
• die Betriebsart DEMO eingestellt wurde (siehe S. 41). Kühlraum und Gefrierfach kühlen unzureichend Bitte kontrollieren Sie, ob:
• die Türen richtig schließen oder die Dichtungen beschädigt sind;
• die Türen vielleicht zu lange offenstehen;
• der Temperaturregler richtig eingestellt ist;
• der Kühlraum oder das Gefrierfach nicht überladen wurde. Der Kühlschrank kühlt zu stark Bitte kontrollieren Sie, ob:
• eine zu niedrige (bzw. nicht optimale) Temperatur eingestellt wurde;
• die Nahrungsmittel an die Rückwand (Kühlzelle) anstoßen. Der Motor läuft ununterbrochen Bitte kontrollieren Sie, ob:
• vielleicht die Funktionen SUPER COOL und/oder SUPER FREEZE und/oder ICE PARTY aktiviert wurden;
• die Außentemperatur sehr hoch ist;
• der Temperaturregler richtig eingestellt ist. Das Gerät macht zu viel Lärm Das im Innern des Geräts befindliche Kühlgas erzeugt ein leichtes Geräusch, auch bei Stillstand des Kompressors (das ist kein Defekt). Bitte kontrollieren Sie, ob:
• Ihr Gerät gerade steht:
• es zwischen Möbelteilen oder Gegenständen steht, die vibrieren und daher Lärm verursachen. Auf dem Kühlraumboden sammelt sich Wasser an Kontrollieren Sie, ob:
• der Tauwasserablauf nicht verstopft ist.

Classe Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich OriginalErsatzteile einbauen.
