BEDIENUNGSANLEITUNG ECO8D 169 HOTPOINT

Soie: 2kg max.

Kleurechte stoffen: max 8 kg

Synthetische stoffen: max 4 kg

Fijne stoffen: max 2 kg

Wol: max 2 kg

Zijde: max 2 kg

De wascyclus start nicht.

Auspacken und Aufstellen

Wasser- und Elektroanschlussse

Erster Waschgang

Technische Daten

Beschreibung Ihres Waschvollautomaten, 76-77

Bedienblende

Display

Durchführung eines Waschprogramms, 78

Programme und Funktionen, 79

Programmtabelle

Waschfunktionen

EC08D 169

Waschmittel und Wäsche, 80

Waschmittelschublade

Vorsortieren der Wäsche

Sonderprogramme

Unwuchtkontrollsystem

Vorsichtsmaßregeln und Hinweise, 81

Allgemeine Sicherheit

Entsorgung

Manuelles Öffnen der Geräteür

Reinigung und Pflege, 82

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Gerätetur und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 83

Kundendienst, 84

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfält aufzubewahren, um sie jederzeit zu Rateziehen zu können. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zuziehen.

! Lesen Sie die Hinweiseitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Ausbucken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerätitte nicht anschließen, sondern den Kundendienst anfordern.

1. Die 4 Transportschutzschrauben
   herausschrauben und die an der Geräterückwand befindlichen Distanstücks aus Gummi entfernen (siehe Abbildung).

2. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

3. Sümmtliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

1. Solle der Boden nicht perfect eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfübe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2^ nicht überschreiben.

Eine prazise Nivellierung verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusahe und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellübe so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschluss

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34- Zoll-Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis kares Wasser austritt.

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf hierbei nicht eingeklemmt oder abgeknigt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe darüberstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
! Verwenden Sie die Schläuche, die mit dem Gerät gefeliefert wurden.

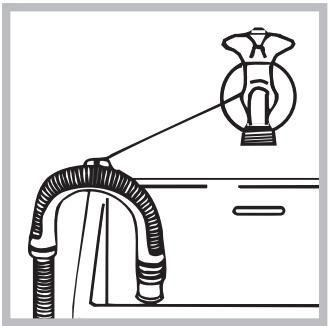

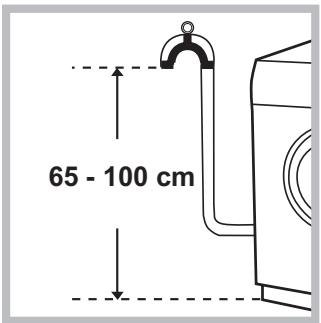

Anschluss des Ablaufschlauches

Schlieben Sie den Ablaufschlauch ohneihn damit abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hangen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das frei Ablaufschlauchende damit unter Wasser positioniert werden.

! Verlängerungsschläuche sollen nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiben.

Stromanschluss

Vor Einfugen des Netzsteckers in die Steckdose ist Sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehebenstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platzhandelt. Esist gefährlich,das Gerat Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

! Verwenden SieittekeineVerlangerungenoder Mehrfachstecker.
Das Netzkabelarf nichtgebogenbzw.
eingeklemmtwerden.
! Das Versorgungskabelarf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm ein.

Technische Daten
Modell	ECO8D 169
Abmessungen	Breite 59,5 cm Höhe 85 cm Tiefe 60 cm
Fassungsvermögen	1 bis 8 kg
Elektroanschlüsse	siehe das am Gerät befindliche Typenschild
Wasseranschlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 62 Liter
Schleudertouren	bis zu 1600 U/min.
Prüfprogramme gemäß EN 60456	Programm (1° Drücken der Taste); Temperatur 60°C; bei einer Lademenge von 8 kg.
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektromagnetische Verträglichkeit) - 2006/95/CE (Niederspannung) - 2002/96/CE

Beschreibung Ihres Waschvollautomaten

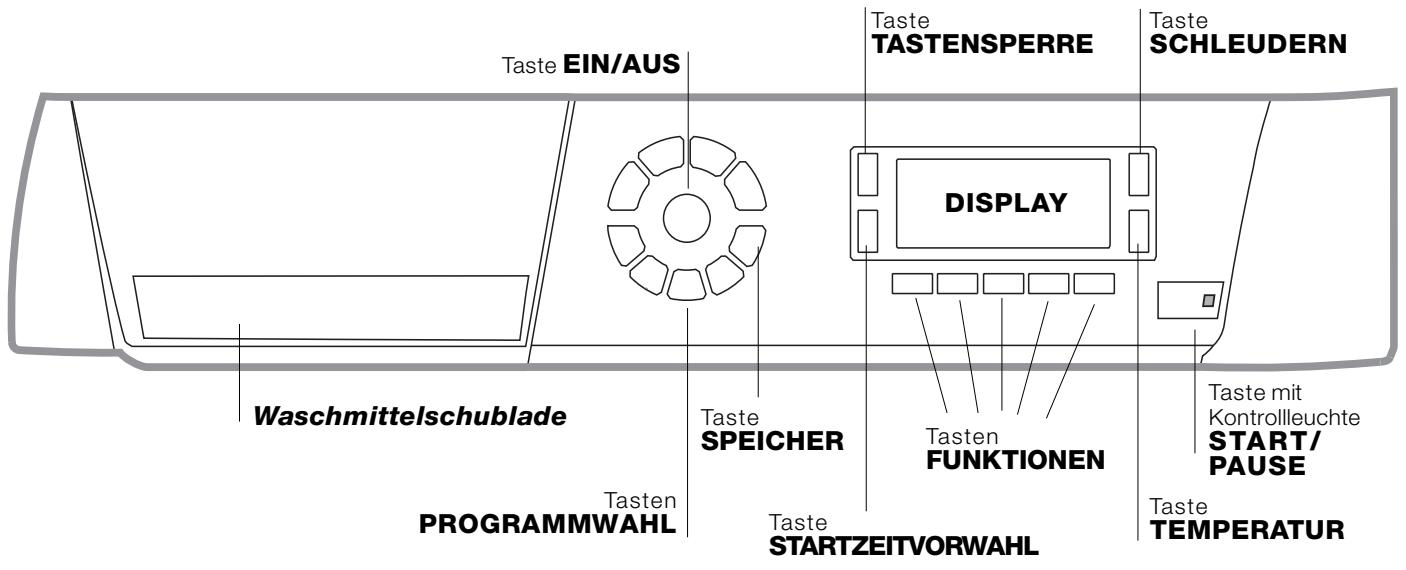

Bedienblende

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste EIN/AUS: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die langsam grün blinking, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewöllter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms Löscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmabelle").

Taste SPEICHER: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste SPEICHER.

Tasten FUNKTIONEN: Drücken Sie die Taste, um die gewünschte Funktion auszuwahlen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste SCHLEUDERN: Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschreiben. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATUR: Drücken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste TASTENSPERRE: Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeigt an, dass die Bedienblende gespert ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn keine Kinder im Hause sind. Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL: Zur Vorwahr der Startzeit des gewählten Programms drücken Sieitte diese Taste. Die Zeitverzogerung wird auf dem Display angezeigt.

Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf orangefarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetur geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

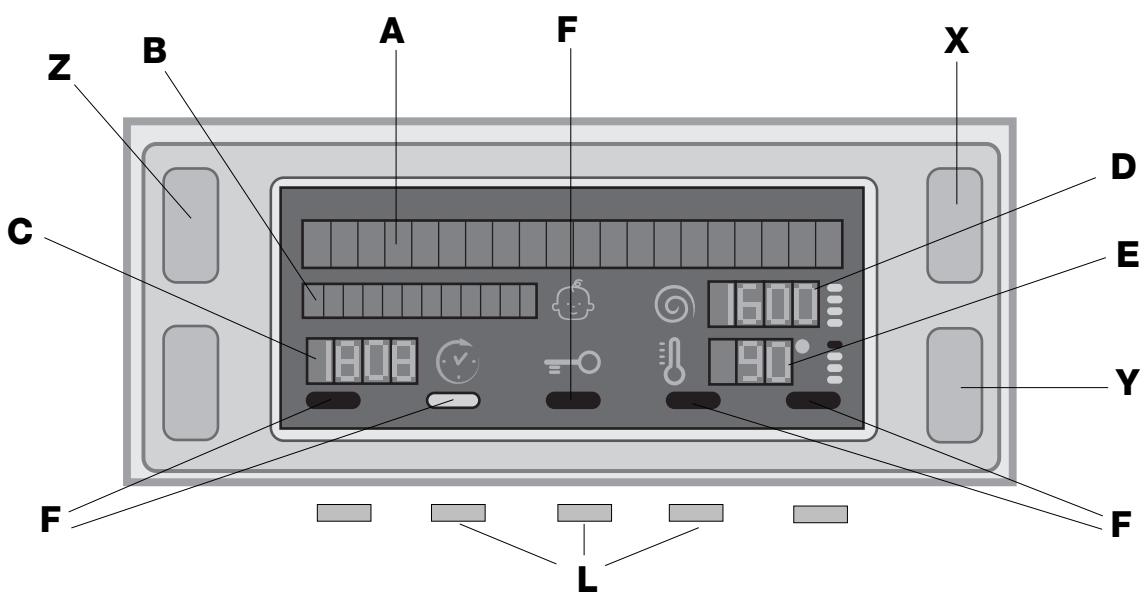

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschnitt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässst; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählten werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrollleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestelltten Programm kompatibel ist.

Symbol Geratetur gesperrt O

Durch Leuchten des Symbols meldet das Gerät, dass die Gerätetur gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Gerätetur offen.

NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Gerätür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

Vor dem ersten Einschalten werden Sie zur Auswahr der Sprache aufgefordert, und das Display blendet automatisch das Menu zur Sprachauswahl ein.

Wahlen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigen der Auschwitz auf die Taste Z.

Soll die Sprache geändert werden, dann schalten Sie das Gerät aus, drücken Sie gleichzeitig die in der Abbildung mit L gekennzeichneten Tasten bis ein akustisches Signal ertont, schalten Sie nun das Gerät erneut ein und es wird das Menu zur Sprachauswahl angezeigt.

Durchführung eines Waschprogramms

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste Ⓞ, woraufhin auf dem Display die Meldung WILLKOMMEN erscheint; die Kontrolleuche START/PAUSE blinkt langsam grün.
2. EINFILLEN DER WÄSCHE. Öffnen Sie die Gerätetur. Füssen Sie die Wäsche ein. Achten Sie hierbeiitte darauf, die in der Programmtabelle (auf der nachsten Seite) angegebene Wäschemenge nicht zu überschnitten.
3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die Waschmittelschublade hereaus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

1. WAHL DES WASCHPROGRAMMS. Wahlen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jeder geändert werden können. Auf dem Display wird die Programmdauer angezeigt.
2. INDIVIDUALISIERUNG DES WASCHGANGS. Verwenden Sie hierzu die entsprechenden Tasten

Anderung der Temperatur und/oder Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhöht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drücken der Taste kann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

Startzeitvorwahl.

Zur Vorwahr der Startzeit des eingestellen Programms drücken Sie die entsprechende Taste bis die gewünschte Zeitverschreibung angezeigt wird. Sobald diese Zusammenfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf Um die Startzeitvorwahr wieder zu deaktivieren, drücken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrollleuchte schaltet sich damit ein.

• Durch erneutes Drucken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuche erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem eingestalten Programm, schaltet die Kontrolleuche auf Blinklicht und die Funktion wird nicht aktiviert.

! Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrolleuche auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrolleuche der aktivierten Funktion schaltet auf Dauerlicht.

! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

1. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrolleuchte schaltet auf grüne Dauerlicht und die Gerätetur wird gespeppt (Symbol GERÄTETÜR GESPERRT leucht.) Während des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrolleuchte START/PAUSE blinkt nun langsam orangefarben); wahren Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetur zu öffnen, drücken Sie die Taste START/ PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetur geöffnet werden. Drücken Sie die Taste START/ PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

2. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür,ephem sie die Wäsche hereaus und schalten Sie das Gerät aus.

Möchten Sie ein bereits in Gang gesetztes Waschprogramm Löschen, drücken Sie die Taste Ⓞ etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Programmtabelle

Wachstagsprogramme	Beschreibung des Programms	Max. Temp- eratur (°C)	Max. Schleu- derGe-schwin- digkeit (U/min)	Waschmittel			Max. Beladungs- mange (kg)		Programm-dauer
				Bleich- mittel	Haupt- wäsche	Weich- spürler	Normal	Eco
Programme für die tägliche Wäsche									Die Waschzeitdauer kann auf dem Display abgegebenen werden.
	Baumwolle (*) (1° Drücken der Taste): stark verschmutzte Kochwäsche.	90°	1600	●	●	●	8	8
	Baumwolle (2° Drücken der Taste): stark verschmutzte Weiß- und farbechte Buntwäsche.	60°	1600	●	●	●	8	8
	Baumwolle (3° Drücken der Taste): keinlich verschmutzte Weißwäsche und empfindliche Buntwäsche.	40°	1600	●	●	●	8	8
	Synthetik Robust (1° Drücken der Taste): stark verschmutzte, farbechte Buntwäsche.	60°	800	●	●	●	4	3
	Synthetik Fein 2° Drücken der Taste): keinlich verschmutzte farbechte Buntwäsche.	40°	800	●	●	●	4	3
	Mix 30' (1° Drücken der Taste): zum kurzen Auffrischen keinlich verschmutzer Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	●	3	3
	Mix 15' (2° Drücken der Taste): zum kurzen Auffrischen keinlich verschmutzer Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	●	1,5	-
Spezialprogramme / Speicher
	Baby Zyklus: stark verschmutzte empfindliche Buntwäsche.	40°	800	●	●	●	4	-
M	Speicher: hiermit kann jeder beliebige Art von Waschgang gespeichert werden
	Wolle: wolle, Kaschmir usw.	40°	800	●	●	●	2	-
	Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche.	30°	0	-	●	●	2	-
Teilprogramme
	Hauptschleudern (1° Drücken der Taste).	-	1600	-	-	-	8	-
	Schonschleudern (2° Drücken der Taste).	-	800	-	-	-	4	-
	Spülen (1° Drücken der Taste).	-	1600	●	-	●	8	-
	Abpumpen (2° Drücken der Taste).	-	0	-	-	-	8	-

Für alle Testinstitute:
* Prüfprogramm gemäß EN 60456: Das Baumwollprogramm mit einer Temperatur von 60^ einstellen.

Waschfunktionen

Fleckenstopp

These Funktion ermöglich das Entfernen von hartinckigen Flecken. Setzen Sie die mitgelieferte, zusätzliche Kammer 3. Bei der Dosierung des Bleichmittels darf der gekennzechneten Höchststand "max" (siehe Abbildung) nicht übersritten werden.

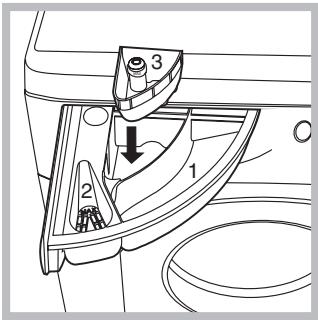

Wenn Sie nur bleichen möchten, fällen Sie das Bleichmittel in die Zusatzkammer 3 ein, stellen Sie das Programm "Spülen" ein und aktivieren Sie die Funktion "Fleckenstopp".

Um während des Waschgangs zu bleichen, geben Sie das Waschmittel und die Zusätze ein, stellen Sie das gewünschte Programm ein und aktivieren Sie die Funktion "Fleckenstopp".

!These Funktion kann zu den Programmen 已 ，，，， ⑨ und "Abpumpen" nicht zugeschaltet werden.

Extraspülgang

Wahlen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und damit ein optimales Ausspüssen des Waschmittels garantiert. Dies istalanders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

!These Funktion kann zu den Programmen 念 , ⑨ und "Abpumpen" nicht zugeschaltet werden.

Leichtbögeln

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend

geändert. Am Ende des Waschgangs erfolgen langsames Umdrehungen der Trommel; die Kontrolleuchte der Funktion LEICHTBÜGELN und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "PROGRAMMENDE" angezeigt. Um den Waschgang abzuschreiben, drücken Sie die Taste START/PAUSE oder die Taste LEICHTBÜGELN. Beim Programm "Seide" bleibt am Ende des Zyklus das Wasser in der Maschine, die Kontrolleuchte der Funktion LEICHTBÜGELN und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "SPÜLSTOPP" angezeigt. Zum Abpumpen des Wassers oder zur Entnahme der Wäsche muss die Taste START/PAUSE oder die Taste LEICHTBÜGELN gedrückt werden.

!These Funktion kann zu den Programmen , , und "Abpumpen" nicht zugeschaltet werden.

Kurz

Zur Verkürzung des Waschgangs und gleichzeitiger Einsparung von Wasser und Strom.

!These Funktion kann zu den Programmen 念 , 念 , 念 , 念 , 念 , 念 nicht zugeschaltet werden.

Eco Wash

Die Funktion Eco Washträgt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheizt wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse bei gleicher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

! These Funktion kann zu den Programmen "Mix 15", , , , , , , , , , , , not zugeschaltet werden.

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sieträgt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

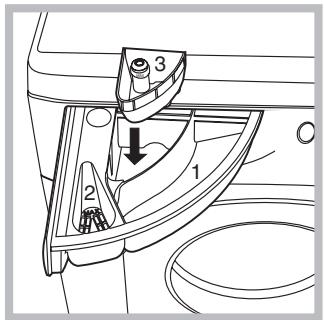

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfllen:

In Kammer 1: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 2: Zusätze (Weichspüller usw.)

Der Weichspülerarf das Gitter nicht übersteigen.

Zusätzliche Kammer 3: Bleichmittel

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsche trennen.
  Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollen nicht übersritten werden:

Widerstandsfähige Gewebe: max 8 kg

Kunstfasergewebe: max 4 kg

Feinwäsche: max 2 kg

Wolle: max 2 kg

Seide: max 2 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Sonderprogramme

Mix 30': Kurzprogramm für die tägliche Wäsche leicht verschmutzer Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie diese

Waschprogramm (be 30^ ) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterscheidlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Mix 15: Kurzprogramm für die Wäsche leicht verschmutzter Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie diese Waschprogramm (be 30°C) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe unterscheidlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Baby Zyklus: Dieses Programm ist in der Lage, die durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspulen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Diese Zyklus wurde konzipiert, um Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich großeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze. Am Ende des Waschgangs erfolgen eine langsame und sanfte Trommelumdrehungen, um Knitterbildung zu vermeiden. Drücken Sie abschiedeend die Taste START/ PAUSE.

Seide: Wahlen Sie das Spezialprogramm zum Waschen aller Kleidungs- bzw. Wäschestrecke aus Seide. Es empfeht sich der Einsatz von Feinwaschmittel.

Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma ein.

Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwäsche“ tragen. Mit dem Programm lassst sich also ähnliche Wollwäsche (max. 2 kg) bedenkenlos waschen, wobei Beste Resultate gewährleistet sind.

Unwuchtkontrailsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügbar das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu fördern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarung und Kenntnis geeignet, es sei dann, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Der Waschvollautomat davon nur von Erwachsenen und gemäß den Anleitungen dieser Handbuch's bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein.
• Öffnen Sie die Geräte tür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlrend des Waschgangs kann die Gerätetur sehr heißt werden.
• Muss das Gerät versetzt werden, sollenen hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte dürfen Elektro-haushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetur

Sollte die Gerätetur aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmer und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker aus der Steckdose.

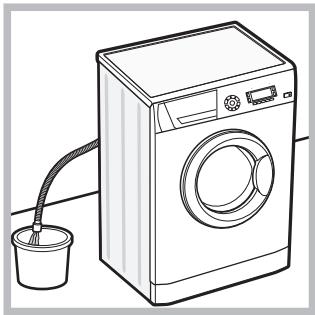

2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfallsleen Sie das überschüsse Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschauch in einen Eimer ablaufen.
3. Nehmen Sie die Abdeckung (behindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung).

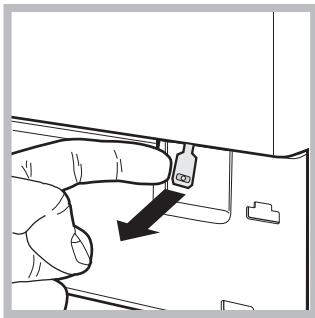

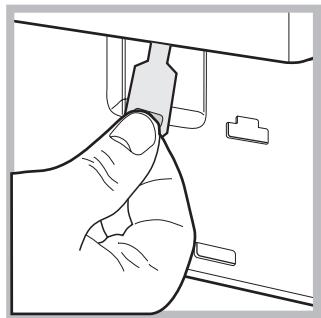

1. Befreiern Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorneziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetur.
2. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleib der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschublade

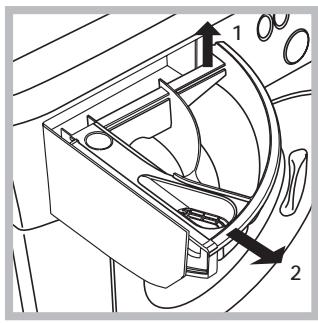

Heben Sie die Schublade liegt an undziehen Sie sie nach vorne hin Heraus (siehe Abbildung). Spulen Sie sie regelmäßig unter flieBendem Wasser grundlich aus.

Pflege der Gerätetur und Trommel

• Lassen Sie die Geräte tür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es können jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker Heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Störungen und Abhilfe

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst”), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomatalandtkein Wasser (auf dem Display wird die Meldung "WASSERZULAUF PRUFIN"eingblendet).

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F-.).

Es bildet sich zu viel Schaum.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Die Gerätetur wurde nicht vorschrifsmäßig geschlossen.
Die EIN/AUS-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt (siehe „Durchführung eines Waschprogramms").

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.

• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").

• Das Schlauchende liegt unter Wasser (siehe „Installation").

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen").

• Die Funktion "Leichtbügen" wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Funktionen").
• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstopft.

Die Trommel wurde bei der Installation nicht korrekt befrei (siehe „Installation").
- Der Waschvollautomat stehen nicht eben (siehe „Installation").
- Der Waschvollautomat stehen zu eng zwischen der Wand und einem Möbel (siehe „Installation").

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
• Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhin ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).
• Es wurde zu hoch dosiert.

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben SieitteFolgendesan:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmer Sieitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Geratetur offen) befindlichen Typenschild.
