BEDIENUNGSANLEITUNG TKG OT 1014 Efbe-Schott

1. Griff am Deckel
2. Heizelement und Lüfter
3. antihaftbeschichtete Schüssel
4. Bedienpanel mit mechanischer Zeitschaltuhr, Temperaturregler und Kontrolllampen
5. Lüftungsschlitze
6. transparente Abdeckung
7. Entriegelungstaster zum Schließen des Deckels
8. Aufnahme für Drehspieß, Frittier- trommel und Steakkorb
9. Basis
10. Transportgriff für Drehspieß, Frittiertrommel und anderes Zubehör
11. Ablagerack für Zubehör
12. Backblech
13. Grillrack, hoch und flach
14. Frittiertrommel
15. Steakkorb (optional Zubehör, im Lieferumfang nicht enthalten)

9. Drehspieß

GB

D GEBRAUCHSANLEITUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben, und bedanken uns für Ihr Vertrauen. Damit Sie viel Freude an Ihrem neuen Gerät haben, bitten wir Sie, die nachfolgenden Hinweise sorgfältig zu beachten sowie diese Bedienungsanleitung gut aufzubewahren und an den jeweiligen Benutzer weiterzugeben.

Damit Sie mit dem Gerät viel Freude haben und dies optimal nutzen können, lesen Sie bitte die nachfolgende Gebrauchsanweisung, insbesondere die Sicherheitshinweise sorgfältig durch.

WICHTIGE SICHERHEITSVORSCHRIFTEN

Wichtig: Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrungen und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Produkt spielen.

Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt.

Kinder jünger als 8 Jahre sind vom Produkt und dem Netzkabel fernzuhalten.

□ Lesen Sie aufmerksam die Gebrauchsanleitung, bevor Sie Ihr Gerät benutzen.
Alle Tätigkeiten, an und mit diesem Gerät dürfen nur insoweit ausgeführt werden, wie sie in dieser Gebrauchsanleitung beschrieben sind.
☐ Falls Sie das Produkt mal einer anderen Person weitergeben möchten, legen Sie diese Gebrauchsanleitung immer mit bei.
Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt, bevor Sie das Gerät benutzen.
☐ Lassen Sie Ihr Gerät beim Gebrauch niemals unbeaufsichtigt.
Überprüfen Sie regelmäßig, ob die Anschlussleitung nicht beschädigt ist. Bei Beschädigung der Anschlussleitung oder des Gerätes letzteres nicht benutzen. Für Reparaturen wenden Sie sich an einen Fachmann ^17 . Benutzen Sie das Gerät auf keinen Fall, wenn es sichtbare bzw. erkennbare Beschädigungen aufweist.
Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung angegeben.
☐ Tauchen Sie Netzkabel, Netzstecker, Deckel bzw. Heizelement niemals in Wasser oder andere Flüssigkeiten ein, weder zum Reinigen, noch zu einem anderen Zweck. Stellen Sie das Gerät niemals in die Spülmaschine.
☐ Achtung: Der Deckel dient als Sicherheitsmechanismus. Ist er nicht richtig geschlossen oder sitzt er nicht richtig auf dem Gerät, schaltet sich der Ofen aus bzw. kann nicht in Betrieb genommen werden.

☐ Betreiben Sie das Gerät nicht in der Nähe einer Gasquelle, eines Gas- oder Elektrokochfeldes, von Kochplatten oder im geheizten Backofen.
☐ Entfernen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.
Benutzen Sie das Gerät nicht im Freien und bewahren Sie es an einem trockenen Platz auf.
Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen wurde. Anderes Zubehör stellt eine Gefahr für den Benutzer dar und das Gerät könnte dadurch beschädigt werden.
Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu bewegen. Achten Sie darauf, dass die Anschlussleitung nicht hängen bleibt und dies zum Fall des Gerätes führen könnte. Wickeln Sie die Anschlussleitung nicht um das Gerät herum und knicken Sie diese nicht.
☐ Stellen Sie das Gerät stets auf eine feste, ebene und hitzebeständige Fläche. Niemals in Kantennähe der Arbeitsfläche stellen.
☐ Achten Sie darauf, dass das Gerät vollständig erkaltet ist, bevor Sie es reinigen oder wegräumen.
Bereiten Sie nur Nahrungsmittel zu, die zum Braten oder Garen und zum Verzehr geeignet sind. Legen Sie kein Papier, Karton, Kunststoff oder andere leicht brennbare Materialien in den Halogenofen. Brandgefahr!
Fügen Sie unter keinen Umständen zusätzliches Öl oder andere Flüssigkeiten für die Zubereitung des Gargutes in die antihaftbeschichtete Schüssel.
☐ Sie sollten das Gerät sauber halten, da es in direktem Kontakt mit Nahrungsmitteln ist.
☐ Achten Sie darauf, dass die Anschlussleitung nicht mit den heißen Teilen des Gerätes in Kontakt kommt.
Während des Gebrauchs können zugängliche Teile des Gerätes, wie zum Beispiel die antihaftbeschichtete Schüssel, eine sehr hohe Temperatur erreichen. Berühren Sie diese Teile nicht während des Gebrauchs oder bevor das Gerät völlig erkaltet ist.
☐ Wenn das Symbol 🔒 auf einer bestimmten Fläche des Gerätes angebracht wurde, ist dies ein Warnhinweis. Es bedeutet: ACHTUNG, diese Fläche kann während des Gebrauches heiß werden.
☐ Achten Sie darauf, dass die heißen Teile nicht mit leicht entflammbarem Material, wie Gardinen, Tischdecken usw. in Berührung kommen. Brandgefahr! Decken Sie das Gerät nicht ab und legen Sie nichts auf das Gerät.
- Öl- und Fettzubereitungen können bei Überhitzung brennen. Seien Sie äußerst vorsichtig.
☐ Geben Sie keine zu großen Nahrungsstücke in den Ofen, es muss immer ein ausreichender Abstand zum Deckel/Heizelement bestehen.
Ihr Gerät darf niemals über eine externe Zeitschaltuhr oder irgendein anderes, separates Fernbedienungssystem eingeschaltet werden.
☐ Den Halogenofen während des Betriebes nicht verschieben.

Verbrennungsgefahr!

(*) Fachmann: Anerkannter Kundendienst des Lieferanten oder des Importeurs, der für derartige Reparaturen zuständig ist. Wenden Sie sich für eventuelle Reparaturen an diesen Kundendienst.

TECHNISCHE DATEN

• 220-240V\~50/60Hz 1200-1400W
- Mechanischer 60-Minuten-Timer mit Abschaltsignal
- Stufenlos regelbare Temperatur von 130°C bis 230°C
- Kapazität: 10 Liter

TKG OT 1014-140328

VOR DER ERSTEN BENUTZUNG

• Packen Sie das Gerät sowie alle Zubehörteile aus, waschen Sie die Zubehörteile und trocknen Sie diese ab.
• Benutzen Sie den Halogenofen ausschließlich auf einer ebenen, festen und hitzebeständigen Oberfläche.
• Beim Erstgebrauch kann es vorkommen, dass ein wenig Rauch oder ein unangenehmer Geruch entstehen. Dies ist normal und unbedenklich. Benutzen Sie Ihr Gerät daher erst einmal ohne Inhalt. Stellen Sie dazu den Timer auf ca. 10 Minuten, bei maximaler Temperatur (230°C).
• Zum Öffnen des Deckels heben Sie ihn an, bis dieser in einer fast senkrechten Stellung einrastet.
• Zum Schließen des Deckels drücken Sie den Entriegelungstaster (7) an der hinteren, rechten Seite des Gerätes nach unten und schließen den Deckel vorsichtig.
• Beim Öffnen des Deckels während der Nutzung wird der Back- bzw. Kochvorgang unterbrochen.

VORSICHT! Beim Öffnen des Deckels während des Back- bzw. Kochvorganges kann heißer Dampf aus dem Gerät entweichen.

Nach dem Schließen des Deckels wird der Back- bzw. Kochvorgang fortgesetzt.

Benutzung des Zubehörs (Grundausstattung)

Transportgriff

Grillrack

Frittiertrommel

Drehspieß

Backblech

Der Transportgriff dient zum Hinein- bzw. Herausheben des Zubehörs.

VORSICHT beim Herausheben des heißen Gargutes – Verbrennungsgefahr!

Das Grillrack dient zum Platzieren des Backbleches oder anderer Behältnisse. Es kann mit großen oder kleinen Füßen benutzt werden.

Mit der Frittiertrommel werden Lebensmittel fettarm frittiert.

Zum Hinein- und Herausheben aus dem Gerät kann der Transportgriff benutzt werden.

Die Achse (Vierkantstab) zur Aufnahme der Frittiertrommel ist gleichzeitig die Achse zur Aufnahme der Gabelspieße des Drehspießes. Benutzung des Drehspießes zum Garen von ganzen Brathähnchen.

Nach dem Befüllen der Frittiertrommel bzw. des Bestückens des Grillspießes diese in die Aufnahme und die gegenüberliegende Halterung stecken.

Das Backblech kann zum Backen von Pizza, Toast oder Baguettes usw. benutzt werden.

Der Steakkorb dient zum fettarmen Grillen von Fleisch bzw. Fisch.

BENUTZUNG

• Vor dem ersten Gebrauch das Gerät mit einem feuchten Tuch säubern und trocknen.
- Schließen Sie den Netzstecker an eine Schutzkontakt-Steckdose an.
- Geben Sie die Lebensmittel im Garraum auf den Grillrost oder das Backblech in entsprechend benötigter Höhe, in die Frittiertrommel, in den Steakkorb oder auf den Drehspieß. Achten Sie darauf, dass die Speisen ausreichenden Abstand zum Deckel/Heizgebläse haben. Schließen Sie den Deckel.
- Wählen Sie die gewünschte Zeit und Temperatur mit Hilfe der Schalter am Bedienfeld am Deckel. Die rote Betriebsanzeige leuchtet, sobald das Gerät eingeschaltet ist. Die grüne Kontrolllampe leuchtet, wenn das Gerät heizt.
- Stellen Sie an der mechanischen Zeitschaltuhr die gewünschte Backzeit ein. Ein akustisches Signal ertönt nach Ablauf der Backzeit. Das Gerät schaltet automatisch ab. Die Kontrolllampen erlöschen.
- Sie können den Backvorgang auch jederzeit vorzeitig beenden, indem Sie den Zeitschalter auf Position „0“ stellen.
- Öffnen Sie stets vorsichtig den Deckel, indem Sie geeigneter Weise dazu Ofenhandschuhe benutzen. Vorsicht! Verbrennungsgefahr!
- Nehmen Sie vorsichtig und mit geeigneten Werkzeugen (Transportgriff 11) das Gargut aus dem Ofen.
- Nach dem Gebrauch den Stecker aus der Steckdose ziehen und das Gerät abkühlen lassen.

EINSTELLUNGEN

TEMPERATURWAHLSCHALTER

Sie können die Temperatur stufenlos bis zu maximal 230°C einstellen.

ZEITSCHALTUHR

Sie können die Zeit bis zu 60 Minuten frei einstellen. Um eine Zeit unter 5 Minuten einzustellen, drehen Sie den Zeitwahlschalter zuerst über 5 Minuten und setzen ihn dann auf die gewünschte Zeit zurück.

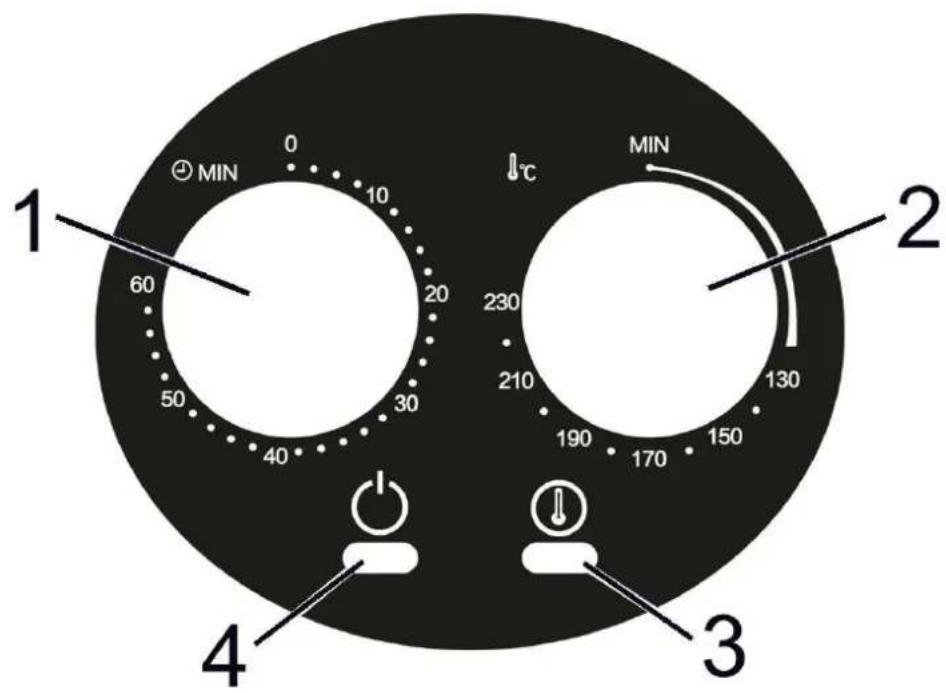

1. mechanische Zeitschaltuhr
2. Temperatureregler
3. Kontrolllampe Temperaturregler
4. Kontrolllampe Zeitschalter

Die angegeben Garzeiten und Temperaturen dienen nur als Richtlinien

Lebensmittel Temperatur Back- bzw. Kochzeit nutzbares Zubehör
Brathähnchen 200°C	30-35 min Drehspieß
Pommes Frites 230°C	20-25 min Frittiertrommel
Chicken Wings 200°C	15-20 min Frittertrommel oder Grillrack
Pizza 200°C 15-18 min	Grillrack
Steak	190°C 12-16 min Grillrack, Steakkorb (optional)
Toast	230°C 5-8 min niedriges Grillrack
Reistopf	200°C 10-15 min niedriges Grillrack/Reistopf
Gebackene Schrimps	200°C 5-8 min hohes Grillrack

REINIGUNG

Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen.

Reinigung ab- bzw. herausnehmbare Teile

• Entnehmen Sie das Zubehör und die antihaftbeschichtete Schüssel und reinigen Sie die Teile mit Wasser und etwas Spülmittel.
• Benutzen Sie keinen Metallschwamm oder Scheuermittel.

Reinigung Gerät

• Zur äußeren Reinigung des Gerätes ein feuchtes Tuch benutzen.
• Benutzen Sie keinen Metallschwamm oder Scheuermittel.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

BEMERKUNG

• Das Gerät hat eine kurze Anschlussleitung, damit der Benutzer nicht darüber fallen oder darauf treten kann. Sie können durchaus ein Verlängerungskabel benutzen. Achten Sie dennoch auf folgendes:
• Der Leitungsquerschnitt des Verlängerungskabels sollte mit dem der Anschlussleitung des Gerätes übereinstimmen.
• Um Unfälle zu vermeiden ist darauf zu achten, dass die Anschlussleitung nicht herunterhängt und Sie nicht darüber stolpern.

UMWELTSCHUTZ - RICHTLINIE WEEE 2002/96/EG

Zum Schutz unserer Umwelt und unserer Gesundheit sind Elektro- und Elektronik-Altgeräte nach bestimmten Regeln zu entsorgen. Dies fordert den Einsatz sowohl des Herstellers bzw. Lieferanten als auch des Verbrauchers.

Aus diesem Grund darf dieses Gerät, wie das Symbol auf dem Typenschild bzw. auf der Verpackung zeigt, nicht in den unsortierten Restmüll gegeben werden. Der Verbraucher hat das Recht, dieses Gerät kostenfrei über kommunale Sammelstellen zu entsorgen; von dort aus wird die spezifische Behandlung, Verwertung bzw. das Recycling gem. den Erfordernissen der Richtlinie sichergestellt.

GEWÄHRLEISTUNGS- UND GARANTIEBEDINGUNGEN

Für unsere Produkte gelten die gesetzlichen Bestimmungen für Gewährleistungsansprüche. Innerhalb dieser Zeit werden Mängel, welche auf Material- oder Herstellungsfehlern beruhen, behoben. Davon ausgeschlossen sind Beschädigungen an zerbrechlichen Teilen, Schäden, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung sowie durch Nichtbeachtung der Gebrauchsanweisung entstehen, Schäden, welche durch Verschleiß oder infolge normaler Abnützung entstanden sind. Ebenso weisen wir darauf hin, dass die Gewährleistung bei Fremdeingriff erlischt. Hierbei wird der Verkäufer im Fall eines Schadens keine Haftung übernehmen.

Sollten Sie einen Mangel feststellen, geben Sie bitte das vollständige Gerät an Ihren Händler bzw. Verkaufsstelle. Gewährleistungsansprüche gelten nur in Verbindung mit dem zugehörigen

Kassenbon bzw. der Kopie einer eventuellen Reparaturrechnung, die bei Inanspruchnahme der Serviceleistung unbedingt mit vorzulegen sind/ist.

Sie haben auch die Möglichkeit, das gesäuberte Gerät mit einer kurzen, gut lesbaren Fehlerbeschreibung zusammen mit dem Kassenbon in einer frankierten Sendung an unseren Kundendienst (siehe Garantiekarte) zu senden.

Defekte Zubehörteile führen nicht zum Umtausch des Gerätes, sondern werden kostenlos im Austausch zugesandt. In diesem Fall bitte nicht das Gerät einschicken, sondern nur das defekte Zubehörteil bestellen! Glasbruchschäden sind grundsätzlich kostenpflichtig. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Gewährleistung und sind deshalb kostenpflichtig!

NACH ABLAUF DER GESETZLICHEN GEWÄHRLEISTUNGSFRIST

Reparaturen können kostenpflichtig von entsprechendem Fachpersonal oder Reparaturservice ausgeführt werden.
